  1. Lehrgang HKM Arbeit mit der Wasserschneidmaschine AUSbildung

  2. Wassserstrahlschlneiden Maschinendetails TRENNEN: mit Dem Wasserschneider

  3. Arbeiten an der Wasserschneidmaschiene Maschinenübersicht Wasserschneiden mit der OMAX 55100 Waterjet Lehrgang Grundausbildung Mechanik

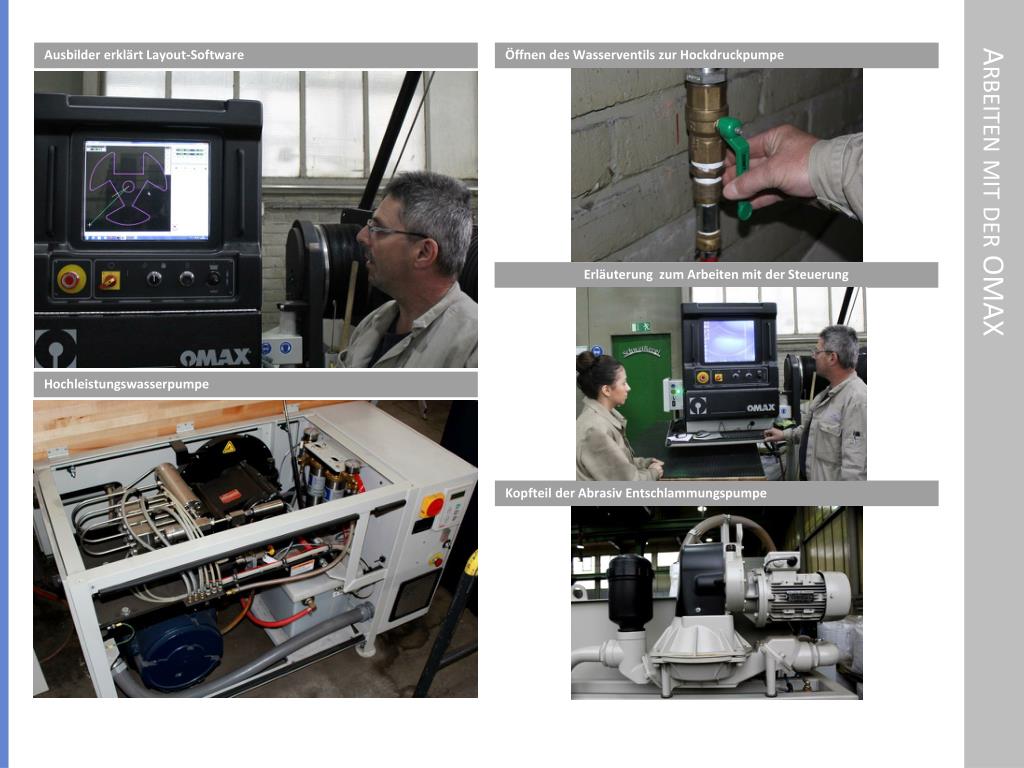

  4. Ausbilder erklärt Layout-Software • Hochleistungswasserpumpe • Öffnen des Wasserventils zur Hockdruckpumpe • Erläuterung zum Arbeiten mit der Steuerung • Kopfteil der Abrasiv Entschlammungspumpe Arbeiten mit der OMAX

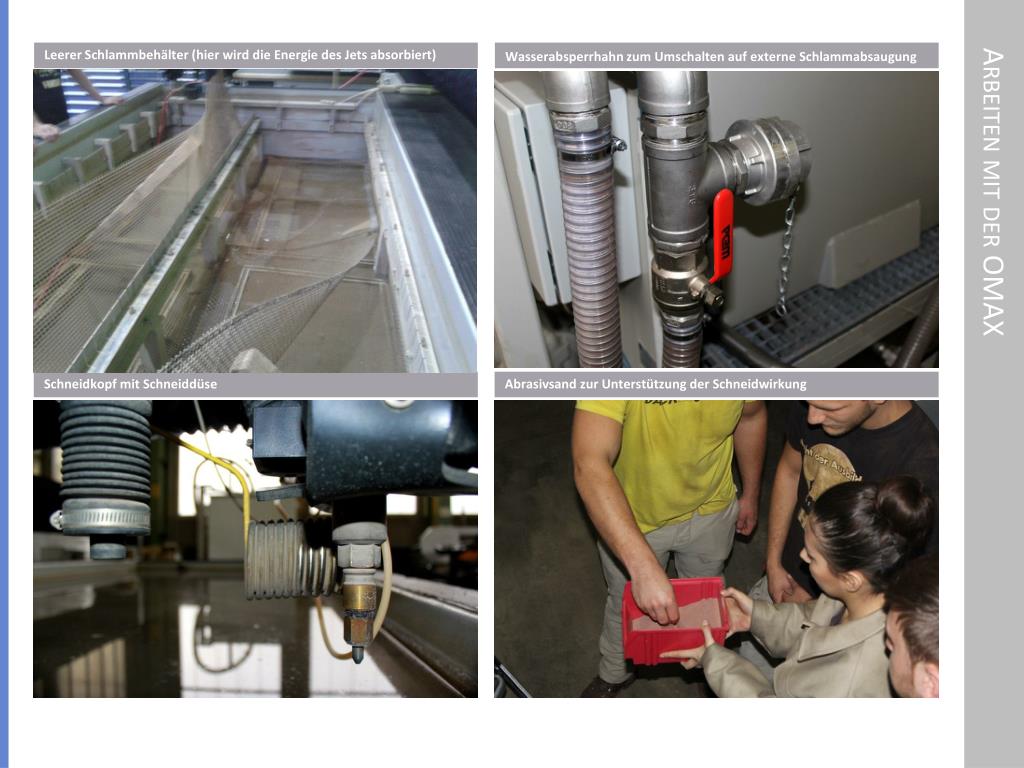

  5. Leerer Schlammbehälter (hier wird die Energie des Jets absorbiert) • Schneidkopf mit Schneiddüse • Wasserabsperrhahn zum Umschalten auf externe Schlammabsaugung • Abrasivsand zur Unterstützung der Schneidwirkung Arbeiten mit der OMAX

  6. Entschlammunsanlage einschalten • Schneidkopf unter Wasser in Aktion • Technische Zeichnung im «Layout-Programm» des Rechners • Spritzschutz-Schwamm am Schneidkopf anbringen Arbeiten mit der OMAX

  7. Entscheidend ist die richtige Positionierung des Schneidkopfes • Filtersack der Entschlammungsanlage • Anzeigefeld für die Hochdruckpumpe Arbeiten mit der OMAX

  8. Anlage beim Unterwasser-Schneiden • Manometer (Druckmesser) an der Wasserpumpe • Werkstückrohling auf der Maschine auflegen und fixieren • Abrasivstoffe, die dem Wasserstrahl beigemischt werden • Kunststoffschutzleitungen Arbeiten mit der OMAX

  9. Vorfilter Grob / Fein der Wasserpumpe • Schneidkopf in Positiion • Schlamm-Auffangbecken ohne Wasser • Effekt bei abgenützten Düsen und Mischrohren Arbeiten mit der OMAX

  10. OMAX beim Schneiden Arbeiten mit der OMAX
