طرح جهادی کاهش تلفات

1. طرح جهادی کاهش تلفات ارتقاء و بهبود لوازم اندازه گیری و کاهش تلفات غیر فنی

2. لزوم ارتقاء و بهبود لوازم اندازه گیری و کاهش تلفات غیر فنی • بخش قابل ملاحظهای از تلفات صنعت برق کشور اختصاص به تلفات غیر فنی شبکه دارد. • اولین و موثرترین اقدام جهت کاهش تلفات، کمینه کردن تلفات غیر فنی در شبکه است. • ساماندهی تلفات غیر فنی در شبکه به سرعت امکان پذیر است. • هزینه های مرتبط با شناسایی و از بین بردن برق های غیر مجاز نسبت به سایر فعالیت ها کمتر است. • حذف برق های غیر مجاز بیشترین تاثیر را بر کاهش تلفات دارد.

3. لزوم ارتقاء و بهبود لوازم اندازه گیری و کاهش تلفات غیر فنی • جایگزینی کنتورهای الکترونیکی با کنتورهای الکترومکانیکی مطمئناً سبب کاهش تلفات خواهد شد. • آراستگی تابلوی لوازم اندازه گیری مطمئناً تاثیر مستقیم و غیرمستقیم قابل ملاحظه ای بر کاهش تلفات خواهد داشت. • صحت و دقت در قرائت و ثبت مصارف در سیستم ثبت اطلاعات انرژی مصرفی مطمئناً سبب کاهش تلفات خواهد شد. • انتخاب صحیح لوازم اندازه گیری از جمله CTها میتواند سبب کاهش تلفات گردد. • آموزش و افزایش دانش مامورین بازرسی نقش موثری در شناسایی تلفات غیر فنی دارد.

4. هرم تلفات مازاد انرژی الکتریکی

5. نتایج بدست آمده در یک تحقیق • Tampering with meters ensure the meter recorded a lower consumption reading • Tapping (hooking) on LT line • Arranging false readings by bribing meter readers • Stealing by bypassing the meter or otherwise making illegal connections • By just ignoring unpaid bills • Faulty energy meter or unmetered supply • Errors and delay in meter reading and billing

6. علل اصلی ایجاد تلفات مازاد • Poor engineering • Poor Maintenance • theft

7. عوامل اصلی تلفات غیر فنی NTLs • Electricity theft • Meter breakdowns • Metering inaccuracies • Billing inaccuracies and irregularities • Interchange Inaccuracies • Timing differences • Uncollectible accounts • Inaccurate estimation of unmetered loads • Inefficiency of business and technology management systems

8. تلفات غیر فنی در برخی از کشورها

9. ایده های استفاده شده برای کاهش تلفات غیر فنی • Watchdog Effect • Carrot and Stick Strategy • Advertisement and Community Programs • Hardware Improvement • Advanced Metering Infrastructure (AMI) • Load Profile Monitoring • Communal Metering • Estimation Modeling with Statistical Approach • Artificial Intelligence Based Techniques • Reengineering of Business Operations

10. فلوچارت مراحل شناخت تلفات غیر فنی

11. برخی از اقدامات انجام شده در کشور • خارج از دسترس قرارداد کنتورهای مشترکین • اصلاح تابلوهای اندازه گیری • استفاده از کنتورهای مرجع • تقویت گروه های بازرسی • تحلیل برق های غیر مجاز و حذف عوامل ایجاد آن • تعویض جهادی کنتورهای معیوب

12. برخی از اقدامات انجام شده در کشور • ایجاد صعوبت در دسترسی به شبکه • تسریع در نصب انشعاب متقاضیان • اصلاح CTهای اندازه گیری • افزایش دقت در قرائت و محاسبات صورت حساب • تعامل با نهادهای وابسته برای واگذاری انشعاب به اراضی ماده 8 • واگذاری انشعاب به اماکن در حریم

13. برخی از اقدامات انجام شده در کشور • شناسایی هوشمند برق های غیر مجاز • نصب کنتور برای روشنایی معابر • نصب کنتور برای مصارف خاص • بازفروش برق در روستاها • پیاده سازی سیستمهای اندازه گیری هوشمند • قرائت از راه دور مشترکین بزرگ

14. معرفی محورهای موثر • تعویض و جایگزینی کنتورهای معیوب و ارتقاء لوازم اندازه گیری • ساماندهی و تقویت گروههای بازرسی و تست کنتور • سنچش پذیر کردن انرژی مصرفی برای کلیه مصارف بدون کنتور • نصب لوازم اندازه گیری خارج از دسترس • انتخاب و جایگزینی CT متناسب با مصرف مشترکین دیماندی • فرهنگ سازی عدم استفاده غیرمجاز از شبکه

15. تعویض و جایگزینی کنتورهای معیوب • کنتورهای مکانیکی که کاملاً مدار الکترومغناطیسی آنها خراب شده و خطای قابل ملاحظه دارد. • کنتورهایی که در محل نیست ولی مصرف برق توسط مشترکین صورت می گیرد. • کنتورهایی که بدلایل آشکار سنجش آنها غلط می باشد. • کنتورهایی که از طریق تست، دارای مشکل می باشند. • کنتورهایی که مدار فرمان (ترانسفورماتورهای ولتاژ و جریان) آنها درست عمل نمی کند.

16. نمونه هایی از کنتورهای خراب

17. نمونه هایی از کنتورهای خراب

18. نمونه هایی از کنتورهای خراب

19. نمونه هایی از کنتورهای خراب

20. مشکل در مدار فرمان اصلاح ضریب CT

21. اولویت ارتقاء لوازم اندازه گیری • کنتورهای مشترکین دیماندی • کنتورهای مشترکین عادی دارای مصرف بالا • اصلاح تابلوی لوازم اندازه گیری مجتمع

22. تابلوهای نامناسب (1)

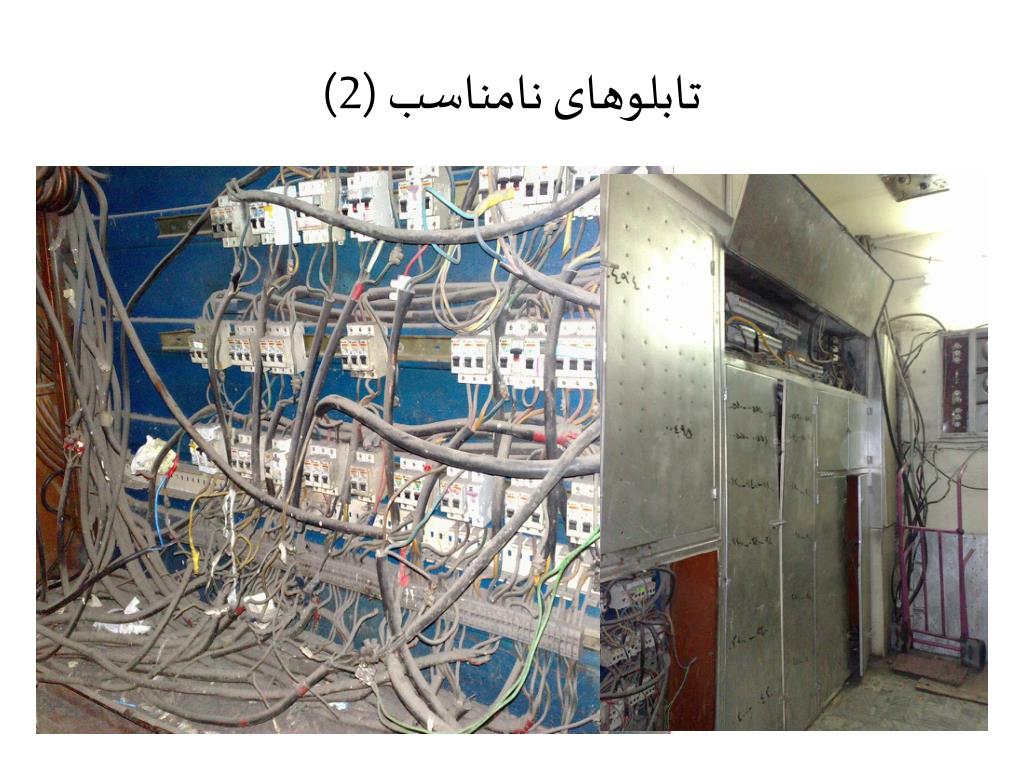

23. تابلوهای نامناسب (2)

24. اصلاح تابلوهای اندازه گیری

25. ساماندهی گروههای تست و بازرسی • ویژگی گروه های بازرسی و تست لوازم اندازه گیری • داشتن امکانات و ابزار لازم • نظم ، انضباط و آراستگی • دانش و تجربه • مسئولیت پذیری و دیانت • آموزش و پرورش نیروی انسانی • امنیت شغلی و حقوق مکفی

26. ساماندهی گروههای بازرسی • بازرسی لوازم اندازه گیری معیوب گزارش شده توسط مامورین قرائت • بازدید از لوازم اندازه گیری معیوب گزارش شده توسط گزارشات مردمی • بازدید از لوازم اندازه گیری معیوب گزارش شده توسط واحد حوادث مردمی • بازدید مستمر از مناطق آلوده به انشعابات غیر مجاز و پاکسازی محل • بازرسی از اماکنی که احتمال سوء استفاده از برق در آنها وجود دارد همچون: مکانهای در حال ساخت، مصرف کنندگان تجاری با مصرف بالا (طبق برنامه)، مشترکینی که مصرف برق آنها از نرم مصرف بسیار کمتر است (طبق برنامه)

27. ساماندهی گروههای تست لوازم اندازه گیری • استفاده از ابزارهای پردازش داده برای تعیین هوشمند جامعه آماری برای تست • استفاده از اطلاعات کمکی برای پی بردن به الگوی مصرف • تست هوشمندانه مشترکین مشکوک به دستکاری لوازم اندازه گیری • فعال سازی ضابطین قضایی

28. تحلیلی بر برق های غیرمجاز

29. کاربریهای دارای غیرمجاز

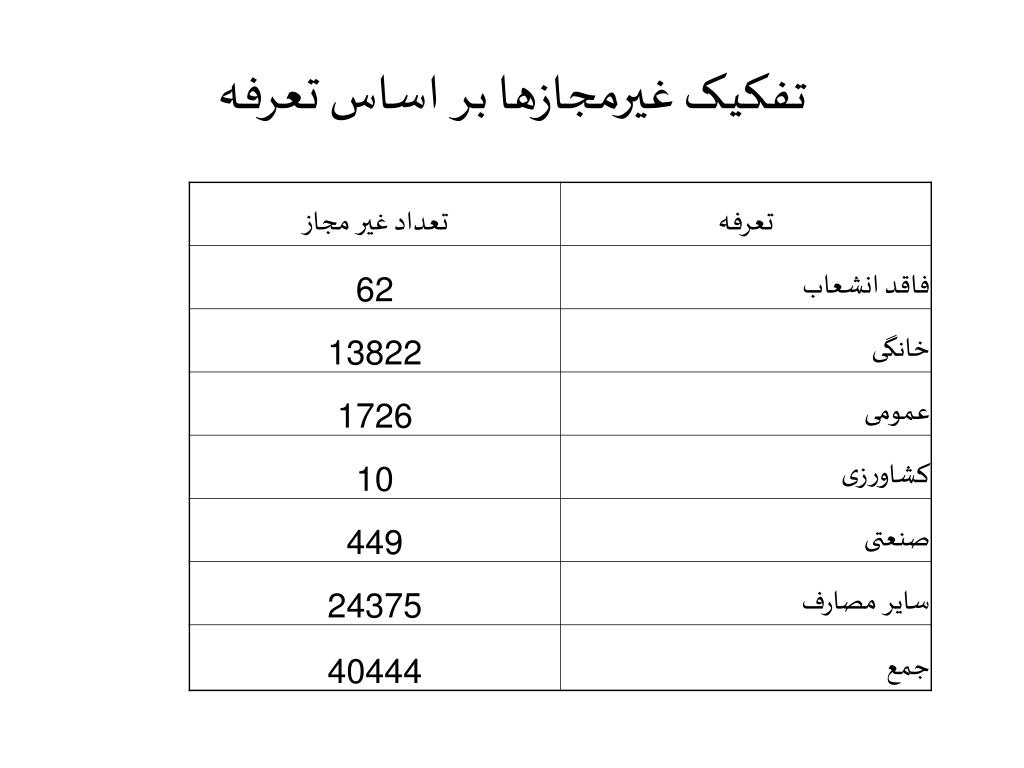

30. تفکیک غیرمجازها بر اساس تعرفه

31. نمودار مصرف قبل و بعد از اصلاح بعد از اصلاح قبل از اصلاح

32. نمودار مصرف قبل و بعد از اصلاح قبل از اصلاح بعد از اصلاح

33. مقایسه مصرف مشترکین غیرمجاز در سیکل 2 سال 93 در مقایسه با سیکل 2 سال 92

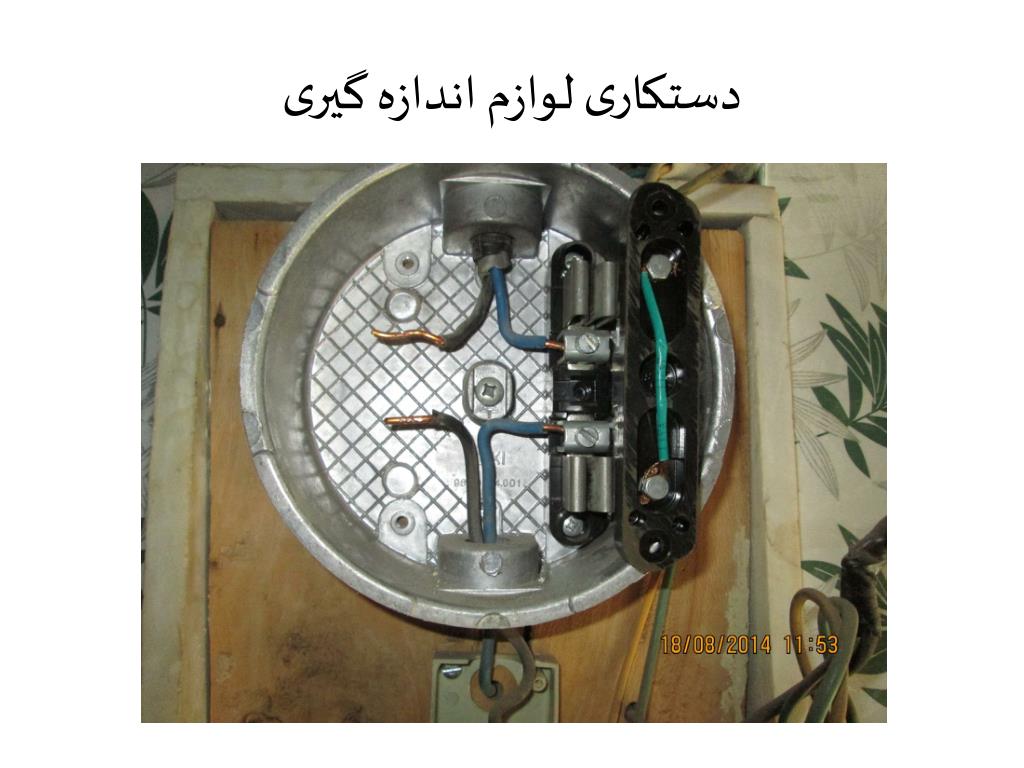

34. دستکاری لوازم اندازه گیری

35. دستکاری لوازم اندازه گیری

36. ساماندهی کنتورهای ساختمان سازی قبل از جمع آوری بعد از جمع آوری

37. گرفتن انشعاب غیر مجاز از کابل زمین در ساختمان سازی (خط 7 مترو)

38. سنچش پذیر کردن انرژی مصرفی برای کلیه مصارف بدون کنتور • سیستم روشنایی معابر • سیستم روشنایی و تهویه پست های توزیع • چراغهای راهنمایی و رانندگی • علائم راهنمای و رانندگی الکترونیکی • تابلوهای تبلیغاتی • بعضاً کیوسک های فروش بلیط و روزنامه • ایستگاه های اتوبوس

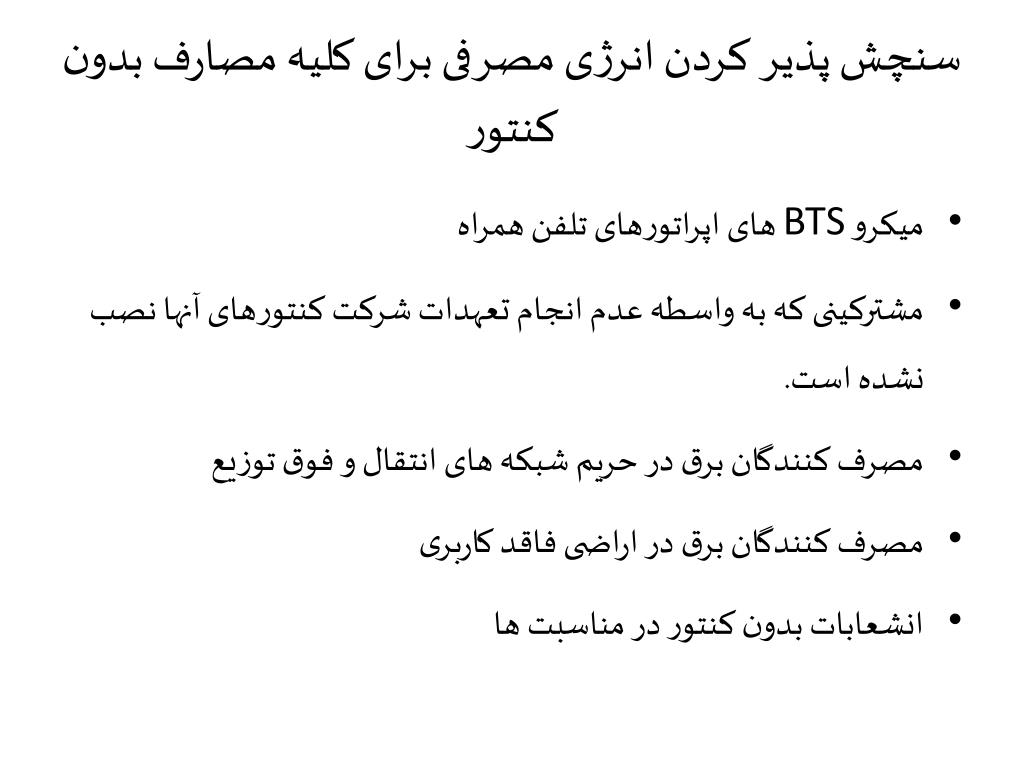

39. سنچش پذیر کردن انرژی مصرفی برای کلیه مصارف بدون کنتور • میکرو BTS های اپراتورهای تلفن همراه • مشترکینی که به واسطه عدم انجام تعهدات شرکت کنتورهای آنها نصب نشده است. • مصرف کنندگان برق در حریم شبکه های انتقال و فوق توزیع • مصرف کنندگان برق در اراضی فاقد کاربری • انشعابات بدون کنتور در مناسبت ها

40. سنچش پذیر کردن انرژی مصرفی برای کلیه مصارف بدون کنتور • شناسایی دقیق مصرف کنندگان خاص بدون کنتور همچون: چراغهای راهنمایی و رانندگی، ایستگاه های اتوبوس، میکرو BTSها و ... و ایجاد سابقه آنها در سیستم محاسبات انرژی. • تهیه دستور العمل محاسبه انرژی مصرفی برای مصارف یکنواخت و کم مصرف همچون: چراغهای راهنمایی و رانندگی • نصب کنتور برای کلیه اشتراکهای روشنایی معابر و قرائت دوره ای آنها بر اساس دستورالعمل

41. سنچش پذیر کردن انرژی مصرفی برای کلیه مصارف بدون کنتور • نصب کنتور برای کلیه مشترکینی که از برق استفاده می نمایند و شرکت تعهدات خود را برای تامین برق آنها انجام نداده است. • استفاده از کلیه ظرفیت های قانونی برای نصب لوازم اندازه گیری برای اماکنی که منع واگذاری انشعاب وجود دارد.

42. نصب لوازم اندازه گیری خارج از دسترس • انتقال لوازم اندازه گیری به زیر ترانسفورماتورهای کم ظرفیت • استفاده از کنتورهای مرجع و تنظیم Setting کنتور برای ثبت انرژی در زمانهای خاص برای کنتورهای الکترونیکی (ویژه مجتمع­های بزرگ) • غیر قابل بازشدن در پوش اصلی کنتورهای الکترونیکی • تنظیم مجدد کنتورهای الکترونیکی برای نشان دادن پیام بازشدن درپوش ترمینال • طراحی مجدد لوازم اندازه گیری جدید مورد استفاده در خارج از ملک مشترک

43. انتخاب و جایگزینی CT متناسب با مصرف مشترکین دیماندی • در صورتیکه دیماند مصرفی مشترکین بسیار کمتر از دیماند خریداری شده در بیش از سه دوره باشد با توجه به مفاد آیین نامه تکمیلی تعرفه های برق CT­های مشترک تعویض و مطابق با مصرف وی جایگزین گردد. • مورد فوق برای ادارات و کاربرهای غیر فعال از اهمیت فوق العاده­ای برخوردار است. • در صورتیکه CT­ مناسب برای مشترکین دیماندی تاکنون انتخاب نشده با بررسی مجدد فنی هر چه سریعتر نسبت به اصلاح آنها اقدام گردد.

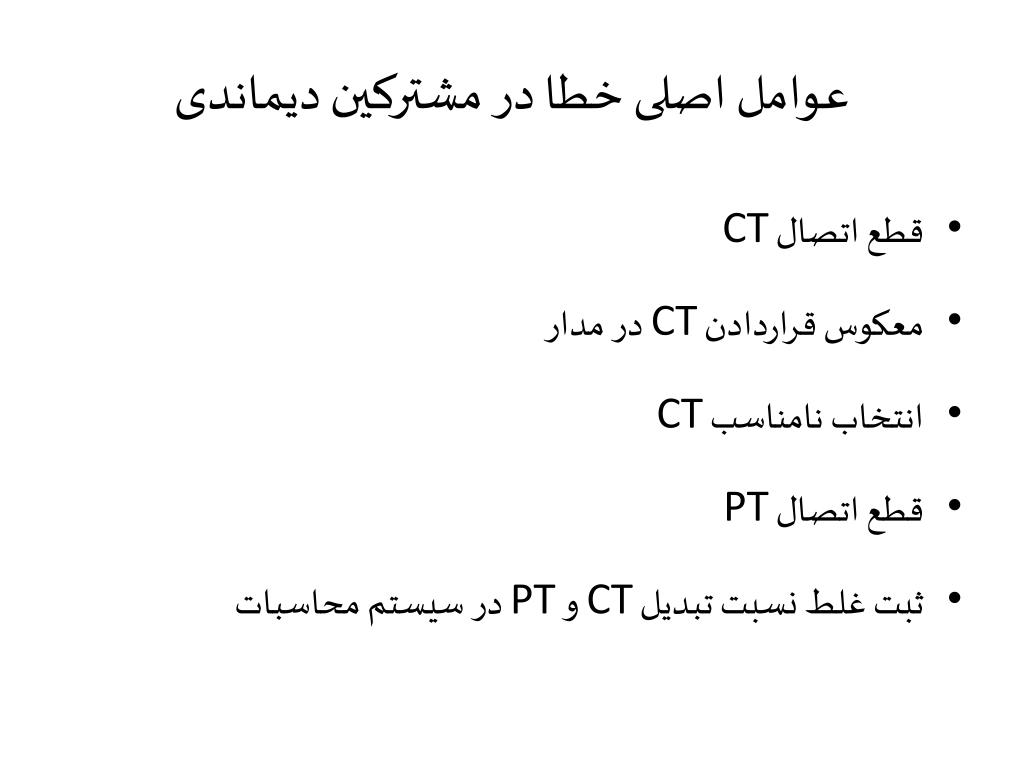

44. عوامل اصلی خطا در مشترکین دیماندی • قطع اتصال CT • معکوس قراردادن CT در مدار • انتخاب نامناسب CT • قطع اتصال PT • ثبت غلط نسبت تبدیل CT و PT در سیستم محاسبات

45. تلفات عدم انتخاب مناسب CT قدرت قراردادی 2500 کیلووات ضریب تبدیل CT: 100/5 ضریب کل: 4000 مقدار مصرف در کم باری : Kw5 مدت کم باری : 8 ساعت در شبانه روز جریان راه اندازی: 5 میلی آمپر

46. فرهنگ سازی کاهش تلفات غیر فنی • هشدارهای لازم برای جلوگیری از استفاده از برق های غیرمجاز • هشدارهای لازم برای برخورد با دستکاری لوازم اندازه گیری • بیان مفاد قانون مبنی بر استفاده غیر مجاز از برق و خسارت به تجهیزات • تبلیغات به منظور فراهم بودن امکانات برای تامین برق مجاز

47. جمع بندی • بخش قابل ملاحظه ای از تلفات انرژی اختصاص به تلفات غیر فنی دارد. • عوامل مختلف ایجاد تلفات غیر فنی در ایران شناخته شده و مطابق سایر نقاط جهان است. • فعالیت های گوناگونی برای کاهش تلفات غیر فنی تا کنون در کشور انجام شده ولی منسجم نبوده است. • تمرکز بر روی محورهای مطرح شده به منظور کاهش تلفات غیر فنی و ارتقاء لوازم اندازه گیری، مطمئناً اهداف طرح جهادی کاهش تلفات را محقق خواهد ساخت.

48. با تشکر
