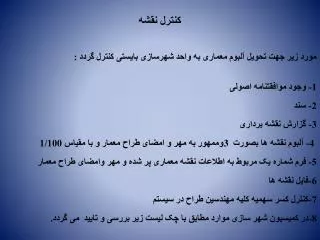

کنترل نقشه مورد زیر جهت تحویل آلبوم معماری به واحد شهرسازی بایستی کنترل گردد :

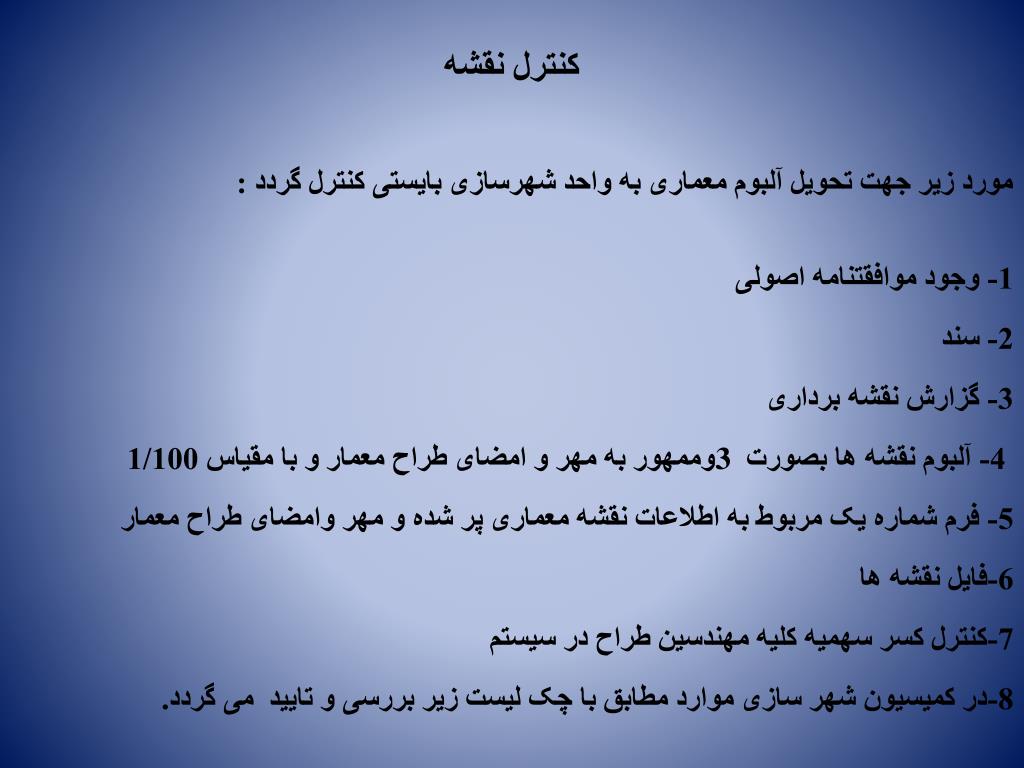

1. کنترل نقشه مورد زیر جهت تحویل آلبوم معماری به واحد شهرسازی بایستی کنترل گردد : 1- وجود موافقتنامه اصولی 2- سند 3- گزارش نقشه برداری وممهور به مهر و امضای طراح معمار و با مقیاس 1/1003 4- آلبوم نقشه ها بصورت 5- فرم شماره یک مربوط به اطلاعات نقشه معماری پر شده و مهر وامضای طراح معمار 6-فایل نقشه ها 7-کنترل کسر سهمیه کلیه مهندسین طراح در سیستم .8-در کمیسیون شهر سازی موارد مطابق با چک لیست زیر بررسی و تایید می گردد

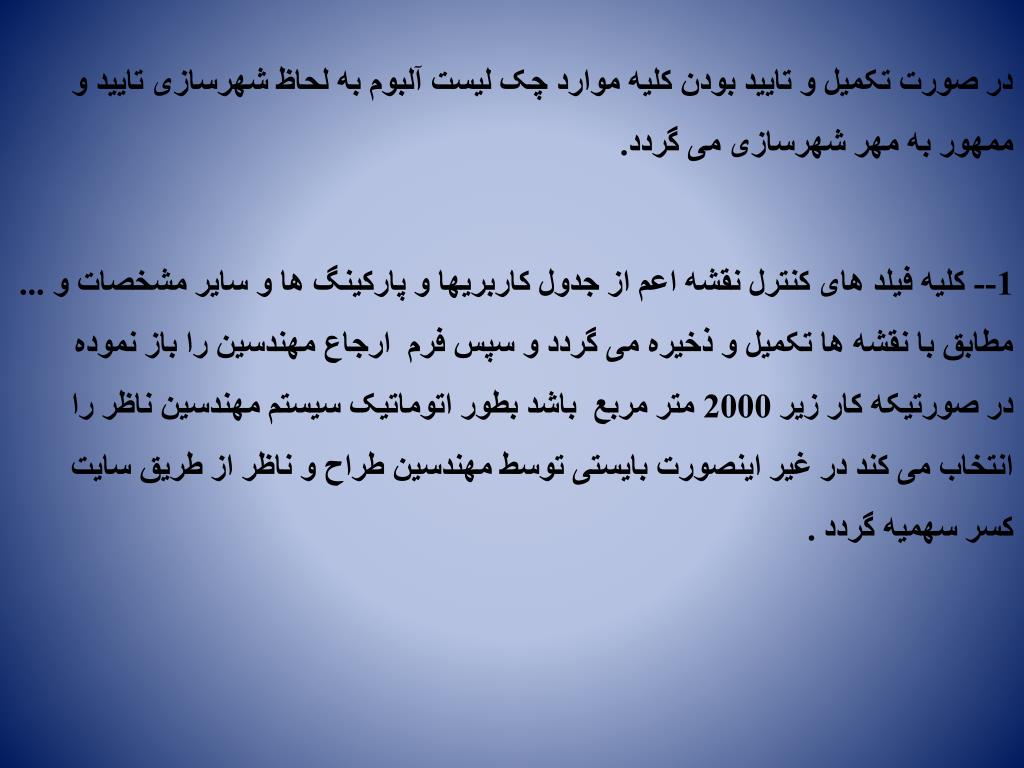

4. در صورت تکمیل و تایید بودن کلیه موارد چک لیست آلبوم به لحاظ شهرسازی تایید و ممهور به مهر شهرسازی می گردد. 1-- کلیه فیلد های کنترل نقشه اعم از جدول کاربریها و پارکینگ ها و سایر مشخصات و ... مطابق با نقشه ها تکمیل و ذخیره می گردد و سپس فرم ارجاع مهندسین را باز نموده در صورتیکه کار زیر 2000 متر مربع باشد بطور اتوماتیک سیستم مهندسین ناظر را انتخاب می کند در غیر اینصورت بایستی توسط مهندسین طراح و ناظر از طریق سایت کسر سهمیه گردد .

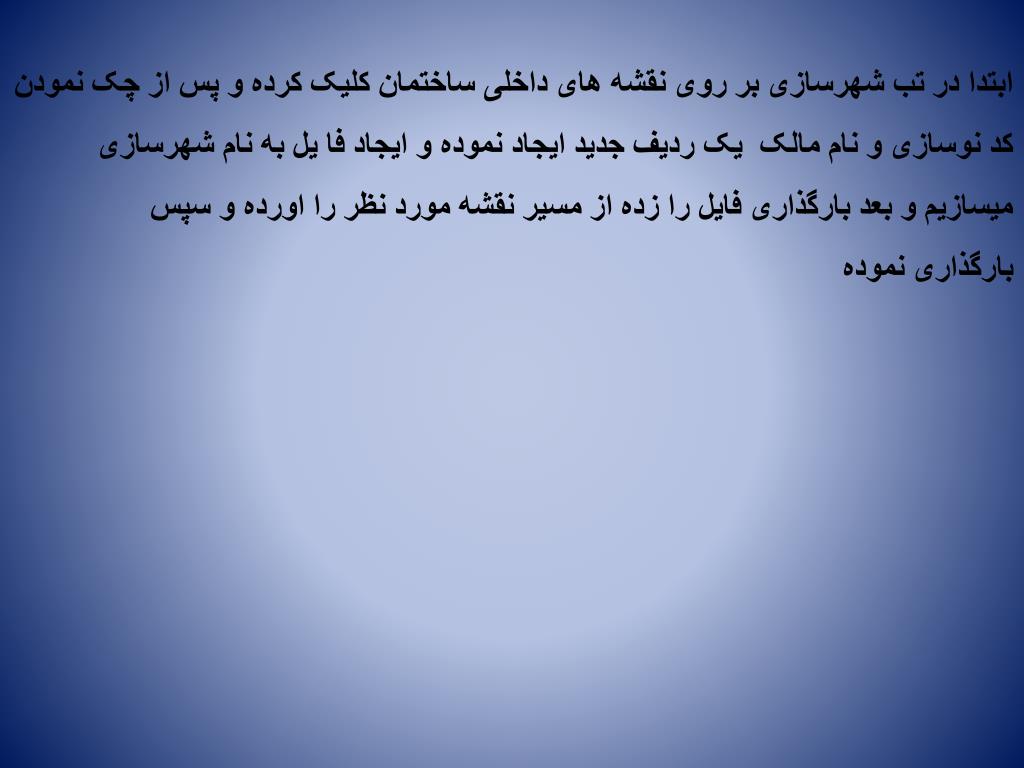

6. ابتدا در تب شهرسازی بر روی نقشه های داخلی ساختمان کلیک کرده و پس از چک نمودن کد نوسازی و نام مالک یک ردیف جدید ایجاد نموده و ایجاد فا یل به نام شهرسازی میسازیم و بعد بارگذاری فایل را زده از مسیر نقشه مورد نظر را اورده و سپس بارگذاری نموده

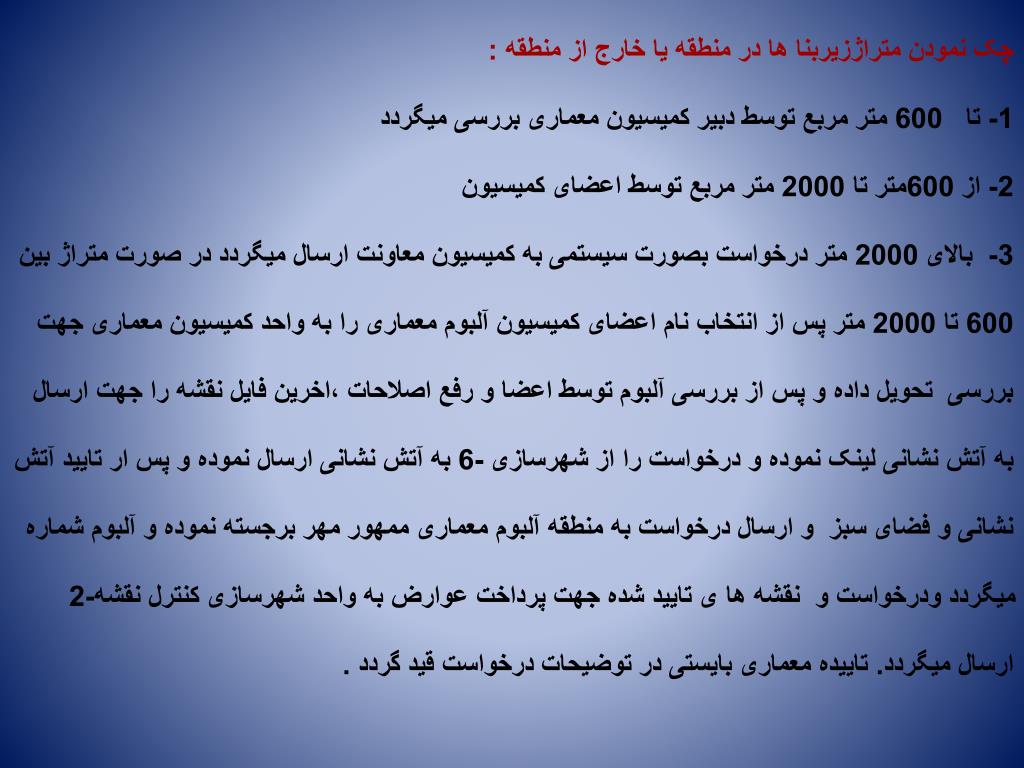

11. چک نمودن متراژزیربنا ها در منطقه یا خارج از منطقه :تا 600 متر مربع توسط دبیر کمیسیون معماری بررسی میگردد 1-2- از 600متر تا 2000 متر مربع توسط اعضای کمیسیون 3- بالای 2000 متر درخواست بصورت سیستمی به کمیسیون معاونت ارسال میگردد در صورت متراژ بین 600 تا 2000 متر پس از انتخاب نام اعضای کمیسیون آلبوم معماری را به واحد کمیسیون معماری جهت بررسی تحویل داده و پس از بررسی آلبوم توسط اعضا و رفع اصلاحات ،اخرین فایل نقشه را جهت ارسال به آتش نشانی لینک نموده و درخواست را از شهرسازی -6 به آتش نشانی ارسال نموده و پس ار تایید آتش نشانی و فضای سبز و ارسال درخواست به منطقه آلبوم معماری ممهور مهر برجسته نموده و آلبوم شماره میگردد ودرخواست و نقشه ها ی تایید شده جهت پرداخت عوارض به واحد شهرسازی کنترل نقشه-2 ارسال میگردد. تاییده معماری بایستی در توضیحات درخواست قید گردد .

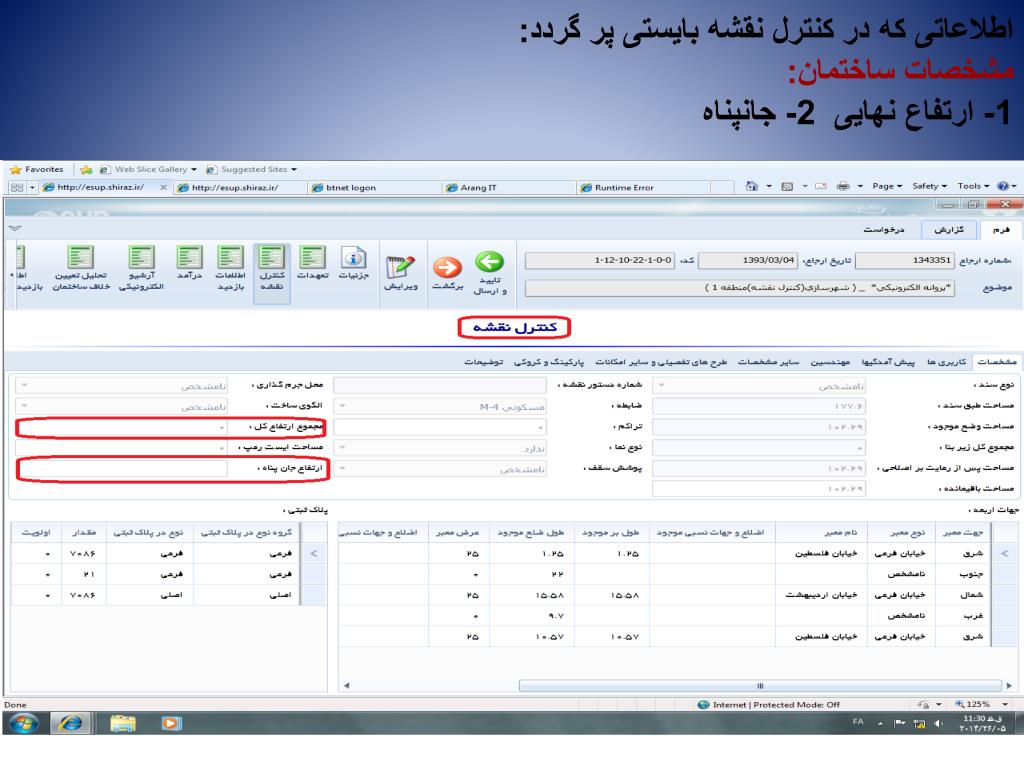

17. اطلاعاتی که در کنترل نقشه بایستی پر گردد: مشخصات ساختمان:1- ارتفاع نهایی 2- جانپناه

18. کاربری :1- شماره ساختمان 2- شماره طبقه 3- نوع کاربری اصلی و فرعی 4- مساحت زیربنا 5- تعداد واحد 6- نوع اسکلت 7- نوع سازه 8- نوع سقف 9- ضخامت سقف 10- ارتفاع 11- قدمت ساختمان 12- شماره واحد ( در صورت داشتن تجاری به ترتیب ابتدا تجاری و پس از آخرین تجاری شماره اولین مسکونی ار ادامه آن داده میشود) 13- دهنه تجاری ( در صورت داشتن تجاری) 14- مرحله ساختمانی***کلیه واحدهای مسکونی و تجاری بایستی به تفکیک و در ردیف جداگانه اعلام گردد و در صورت داشتن بالکن و انبار تجاری اعلام شماره واحد آن بر اساس شماره واحد تجاری مربوطه الزامیست.

20. پیش آمدگی:1- شماره ساختمان 2- شماره طبقه 3- نوع پیش امدگی 4- مساحت 5- عرض 6- عمق 7- ارتفاع ( در صورت داشتن بالکن سمت گذر صرفا ارتفاع اولین بالکن ) 8- نوع کاربری اصلی و فرعی 9- مرحله ساختمانی 10- شماره واحد ( بر اساس شماره واحد های اعلام شده در قسمت کاربری ها)

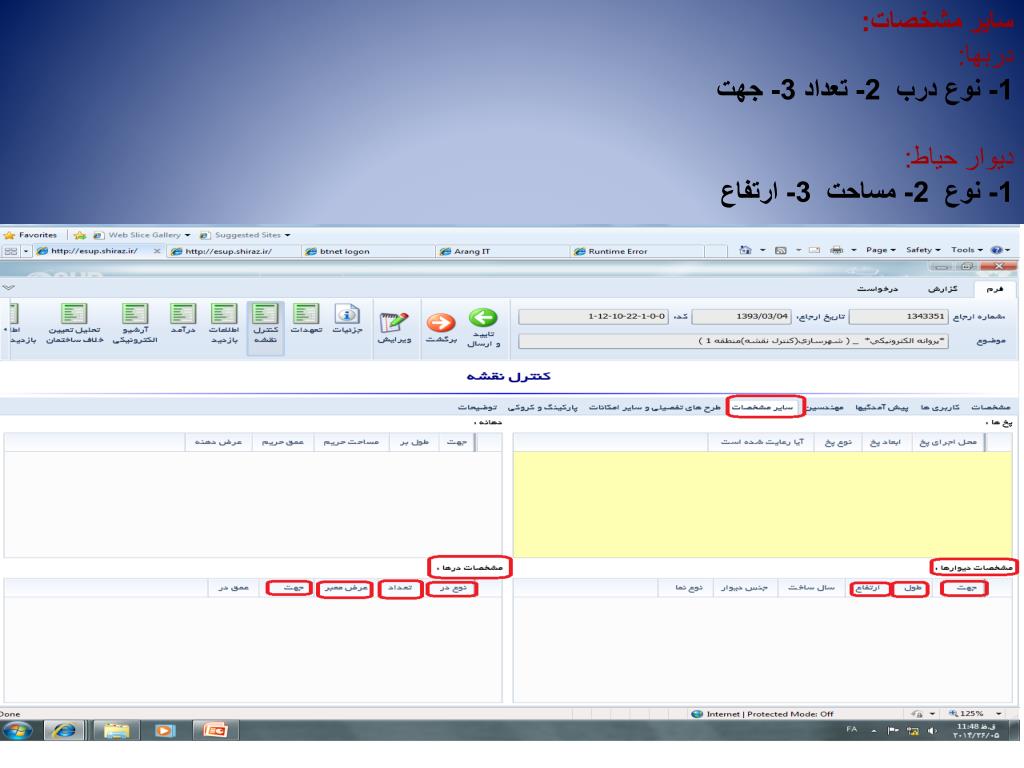

21. سایر مشخصات:دربها:1- نوع درب 2- تعداد 3- جهتدیوار حیاط:1- نوع 2- مساحت 3- ارتفاع

22. طرح تفضیلی و سایر امکانات:سایر امکانات : ( بر اساس 16 بند محاسبه عوارض)

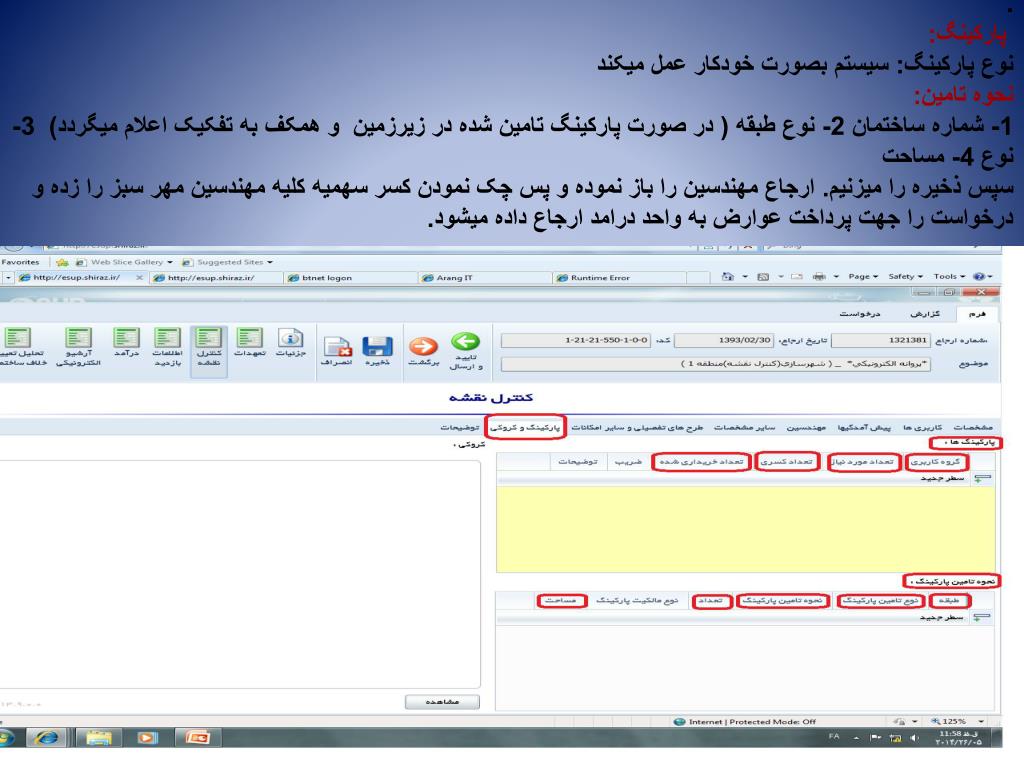

23. . پارکینگ: نوع پارکینگ: سیستم بصورت خودکار عمل میکندنحوه تامین: 1- شماره ساختمان 2- نوع طبقه ( در صورت پارکینگ تامین شده در زیرزمین و همکف به تفکیک اعلام میگردد) 3- نوع 4- مساحت سپس ذخیره را میزنیم. ارجاع مهندسین را باز نموده و پس چک نمودن کسر سهمیه کلیه مهندسین مهر سبز را زده و درخواست را جهت پرداخت عوارض به واحد درامد ارجاع داده میشود.

24. سپس نقشه ها را مسا حی نموده و متراژها جهت پر نمودن کنترل نقشه استخراج نموده قابل ذکر است که درخواست بایستی در مرحله شهرسازی – کنترل نقشه-2 باشد و بر روی کنترل نقشه کلیک نموده و ویرایش را زده و نسبت به تکمیل یا تغییرات نقشه اقدام نمود .
