Hur man konstruerar felfria program

Hur man konstruerar felfria program

Ralph-Johan Back

Åbo Akademi TUCS


Datorsystem programvara och h rdvara

Datorsystem:Programvara och hårdvara

Användargränssnitt

Användargränssnitt

Programvara

Programvara

Programmeringsspråk

Programmeringsspråk

Kommunikation

Operativsystem

Operativsystem

Dator

Dator

Datanät


Programvarans centrala roll

Programvarans centrala roll

  • Största delen av datorsystemen består av programvara

  • Samhället ytterst beroende av programvaran

    • Inbyggda system, administration, pc tillämpningar, telecom, sjukhusväsendet, ...

  • Ofta kritiska funktioner:

    • Flygtrafik, medicinska instrument, industriella processes, bankväsendet, ...

  • Programvarans kvalitet har stark inverkan på samhällets verksamhet

    • Trygghet, pålitlighet, service, effektivitet, kvalitet


Ett bra datorprogram

Ett bra datorprogram

  • Funktionellt, gör det som man väntar sig

  • Mångsidigt, kan användas för olika behov

  • Lättanvänt, enkel användargränssnitt

  • Effektivt, fungerar snabbt och med små resurser

  • Kooperativt, fungerar bra tillsammans med andra program

  • Pålitligt, innehåller inte fel

  • Portabelt, fungerar på olika dator och olika operativsystem

  • Osv, osv


Programvarans kvalitet

Programvarans kvalitet

  • Utvecklingen har gått emot bättre och bättre programsystem

    • Lättare att använda, mera effektiva, mångsidigare, ....

  • Men: programmens pålitlighet har inte förbättrats, snarare tvärtom.


Vad beror felen i programen p

Vad beror felen i programen på

  • Grundorsaken är den ständigt växande komplexiteten

    • Programmens storlek växer hela tiden.

    • Dagens programsystem är enorma(100 000 – 10 000 000 rader kod)

    • Programmen är mycket komplicerade, och delarnas samverkan är svår att hantera

  • Andra behov (mångsidighet, lättanvändbarhet, ...) har ytterligare ökat programmens storlek

  • Marknadskrafterna favoriserar inte hög kvalitet i programvara

    • Det viktigaste är att programsystemen blir färdiga så snabbt som möjligt (time to market)

    • Konsumenterna kräver inte pålitliga program

    • Man ger inga garantier för programvara


Programvaruteknikens nuvarande niv

Programvaruteknikens nuvarande nivå

  • Programvarutekniken är outvecklad jämfört med andra teknologiska områden

    • Grundforskningen utnyttjas inte i större utsträkning i programvaruindustrin

  • Programmering kräver en annorlunda teoretisk bas, jämfört med mera traditionella teknologier

    • Modellerna är oftast diskreta, inte kontinuerliga

    • De viktigaste arbetsredskapen är logik och algebra

    • Största delen av den matematik som behövs har utvecklats under de senaste 50 åren


Programmeringsprocessen i dag

Programmeringsprocessen i dag

Definiera

problemet

Planera

programmet

Skriv

programkod

Underhåll

Testa

programmet


Testning som kvalitetskontroll

Testning som kvalitetskontroll

  • Utför programmet med exempeldata, och kolla att resultaten är riktiga

  • Man är tvungen att utföra programmet för en mycket stor mängd olika testdata, för att hitta möjligast många fel

  • Man kan inte hitta alla fel med testning, endast de fel kan repareras som som exempeldata avslöjar


Avl gsna fel med testning

Avlägsna fel med testning

  • De fel som introducerats i början av programmeringsprocessen försöker man ta bort i slutet av processes med testning

  • Testningen blir allt mera arbetsdryg, ju större programmen är

  • Testningen bildar en allt större del av kostnaderna för programutveckling

  • Trots det kan man inte uppnå önskad kvalitet med enbart testning


Formella metoder i programmering

Formella metoder i programmering

  • Matematisk-logisk analys av progamsystemens egenskaper innan de byggts

  • Matematisk analys av programmets uppbyggnad och konstruktion

  • Matematisk modellering av programmets funktionalitet, beteende, resursanvändning, pålitlighet, mm

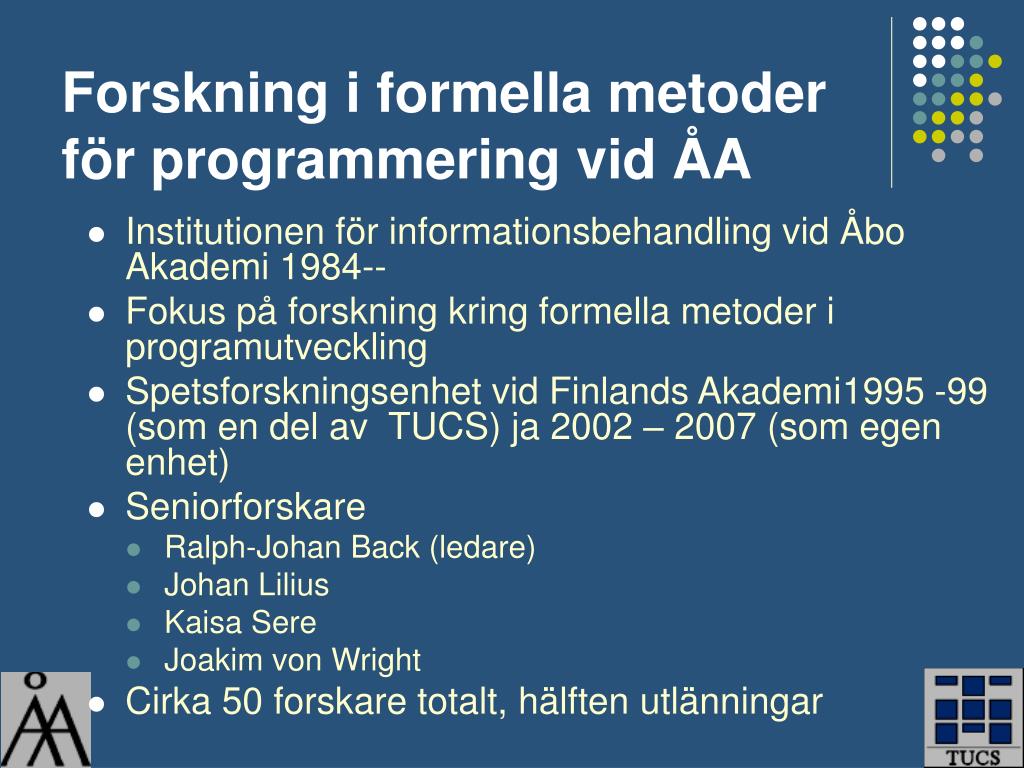

Forskning i formella metoder f r programmering vid a

Forskning i formella metoder för programmering vid ÅA

  • Institutionen för informationsbehandling vid Åbo Akademi 1984--

  • Fokus på forskning kring formella metoder i programutveckling

  • Spetsforskningsenhet vid Finlands Akademi1995 -99 (som en del av TUCS) ja 2002 – 2007 (som egen enhet)

  • Seniorforskare

    • Ralph-Johan Back (ledare)

    • Johan Lilius

    • Kaisa Sere

    • Joakim von Wright

  • Cirka 50 forskare totalt, hälften utlänningar


Exempel p formell metod bevisa riktigheten av program

Exempel på formell metod: bevisa riktigheten av program

  • Uppgift: skriva ett program som räknar summan av de första n talet, 1 + 2 + 3 + ... + n

sum

n

1+2+3+...+ n


Programmet sum

Programmet Sum

i:=1

s:=0

i <=n

s:=s+i

i:=i+1

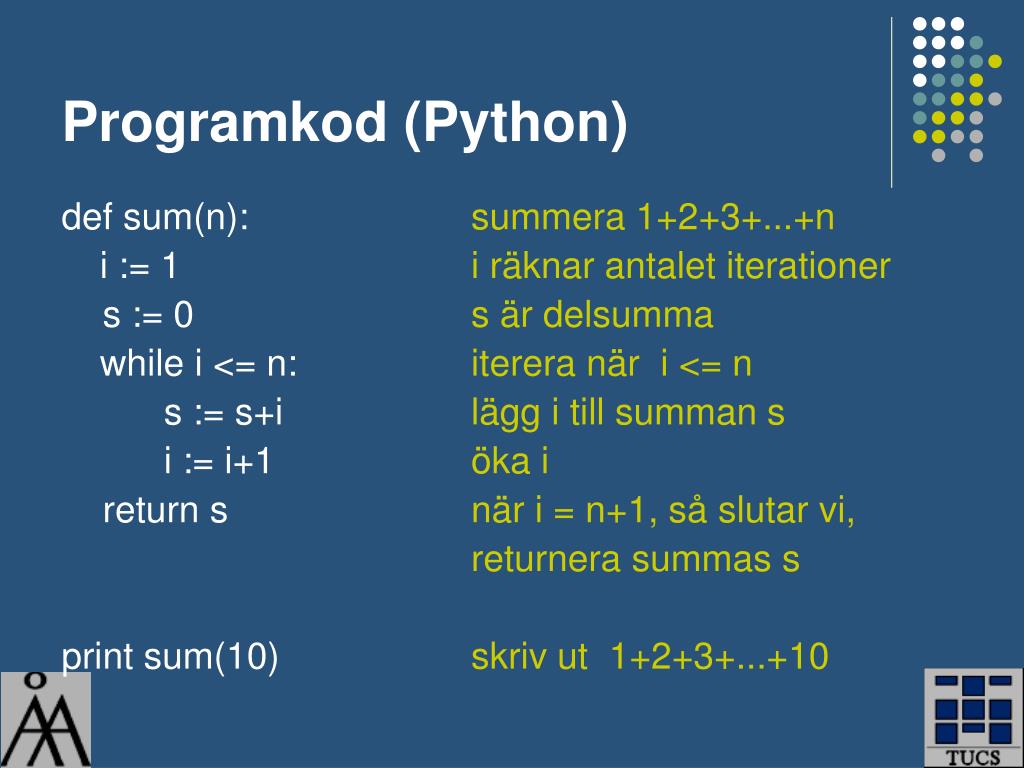

Programkod python

Programkod (Python)

def sum(n):summera 1+2+3+...+n

i := 1i räknar antalet iterationer

s := 0s är delsumma

while i <= n:iterera när i <= n

s := s+ilägg i till summan s

i := i+1öka i

return snär i = n+1, så slutar vi,

returnera summas s

print sum(10)skriv ut 1+2+3+...+10


Utf r programmet

Utför programmet

n = 3

i:=1

s:=0

s

i

1

0

i <=n

s:=s+i

i:=i+1


Utf r programmet1

Utför programmet

n = 3

i:=1

s:=0

s

i

1

0

2

1

i <=n

s:=s+i

i:=i+1


Utf r programmet2

Utför programmet

n = 3

i:=1

s:=0

s

i

1

0

2

1

i <=n

3

3

s:=s+i

i:=i+1


Utf r programmet3

Utför programmet

n = 3

i:=1

s:=0

s

i

1

0

2

1

i <=n

3

3

4

6

s:=s+i

i:=i+1


Avsluta programmet

Avsluta programmet

n = 3

i:=1

s:=0

s

i

1

0

S=6

2

1

i <=n

3

3

4

6

s:=s+i

i:=i+1


Induktionshypotes

Induktionshypotes

n = 3

i:=1

s:=0

s

i

1

0

2

1

i <=n

3

3

4

6

s:=s+i

i:=i+1

s =1+...+(i-1)

1<=i <= n+1


P st enden

Påståenden

förvillkor:

0 <= n

i:=1

s:=0

invariant:

s =1+...+(i-1)

1<=i <= n+1

slutvillkor:

s = 1+...+n

i <=n

s:=s+i

i:=i+1


P st enden i programtexten

Påståenden i programtexten

def sum2(n): # 0 <= n

i := 1

s := 0

while i <= n: # s =1+...+(i-1) & 1<=i <= n+1

s := s+i

i := i+1

return s # s = 1+...+n

print sum2(10)


Sum programmets riktighet

Sum programmets riktighet

  • Invarianten gäller i början av slingan

  • Invarianten förblir i kraft när vi går ett varv runt slingan

  • Slutvillkoret följer av invarianten när slingan terminerar

  • Slingan terminerar förr eller senare

    Sum programmet är korrekt

förvillkor

i:=1

s:=0

invariant

i <=n

slutvillkor

s:=s+i

i:=i+1


Formella metoder i programvaruteknik

Formella metoder i programvaruteknik

  • Det primära problemet är att förbättra programmens tillförlitlighet.

  • Formella metoder erbjuder delvis ett alternativ till testning, delvis kompletterar de testning

  • Programmens egenskaper kan analyseras både

    • logiskt och matematiskt (formella metoder)

    • statistiskt, med stickprov (testning)


Problem med matematisk bevis av progamriktighet

Problem med matematisk bevis av progamriktighet

  • Bevisning kräver ett matematiskt tänkesätt

  • Bevisningen av stora program mycket svårt

  • Beviset kan själv innehålla fel

  • Svårt att beskriva för – och slutvillkoret abstrakt och matematiskt exakt

  • Kan vara svårt att komma på invarianten (motsvarar problement med att hitta en bra induktionshypotes)

  • Bevisen är rutinmässiga, inte speciellt intressanta ur matematisk synpunkt


Bevisa felaktiga program

Bevisa felaktiga program

  • I praktiken innehåller programmen fel, så det går inte att bevisa att de fungerar riktigt

  • Alla fel måste lokaliseras och rättas innan man kan bevisa programriktigheten

  • Å andra sidan så visar bevisförsöket ofta var felet är

  • Bevis och testning ger två olika sätt att hitta fel i program

  • Slutsats: svårt att bevisa riktigheten av färdiga program.


Att bygga felfria program

Att bygga felfria program

Riktigheten bevaras

  • Slutsats: Programriktigheten måste byggas in från början

  • Programsystemet skall byggas bit för bit, så att man aldrig förlorar programriktigheten

  • Det centrala problemställningen i vår forskningsgrupp:

    Hur konstruerar man stora program inkrementalt, bit för bit, så att programriktigheten hela tiden bevaras


Inkrementell programmering

Inkrementell programmering

  • Vi bygger första biten A0

  • Vi visar att den fungerar riktigt

A0


Inkrementell programmering1

Inkrementell programmering

  • Vi bygger nästa bit B0

  • Vi visar att den fungerar riktigt

A0

B0


Inkrementell programmering2

Inkrementell programmering

  • Vi förbättrar A0 genoma att lägga till nya egenskaper A1

  • Vi visar riktigheten av den nya biten A1

  • Vi visar dessutom att A1 bevarar egenskaperna i A0

A1

A0

B0


Inkrementell programmering3

Inkrementell programmering

  • Vi förbättrar B0 genom att lägga till ny funktionalitet B1

  • Vi visar att B1 fungerar riktigt

  • Vi visar att B1 bevara B0s egenskaper

A1

B1

A0

B0


Inkrementell programmering4

Inkrementell programmering

  • Vi förbättrar igen A

A2

A1

B1

A0

B0


Inkrementell programmering5

Inkrementell programmering

  • Osv, tills all funktionalitet som vi behöver har blivit byggd

A5

A4

C4

A3

B3

C3

A2

B2

C2

A1

B1

A0

B0


Inkrementell programmering6

Inkrementell programmering

  • Kräver ett nytt sätt att närma sig programmeringsuppgiften

  • Programriktigheten måste kollas hela tiden, medan man bygger programmet

  • Programmets arkitektur måste stöda inkrementell konstruktion

  • Programmeringsprocessen måste även stöda angreppssättet

  • Testning är fortfarande viktigt, man testar varje utvidgning


Onstrukturering

Onstrukturering

  • När man bygger stora helheter bit för bit, så kan man lätt hamna i återvändsgränder:

    • Den valda arkitekturen passar inte för de nya planerade utvidgningarna

  • Programmet måste då omstruktureras

    • Arkitekturen måste ändras

    • Funktionaliteten ändras inte


Programmeringsprocessen

Programmeringsprocessen

  • Programutvidgning och omstrukturering alternerar vid inkrementell programmering

Utvidga

programmet

Omstrukturera

programmet


F rdelarna med inkrementell programmering

Fördelarna med inkrementell programmering

  • Stora program kan byggas som en serie små utvidgningar

  • Programriktigheten kan kontrolleras kontinuerligt

  • Man har hela tiden ett fullt funktionerande program (funktionaliteten är inte fullständig, men det som finns fungerar som det skall)

  • Programmet kan hela tiden jämföras med kraven, och både programmet och kraven kan ändras under processen

  • Det finns inte ett separat underhållsskede, underhåll sker på samma sätt som programkonstruktion.

  • Omstrukturering möjliggörs av att programmet är hela tiden korrekt


Begr nsningar med inkrementell programmering

Begränsningar med inkrementell programmering

  • Det är svårt att bygga stora program på det här sättet

  • Stora program måste delas upp i mindre moduler, med väldefinierade gränssnitt

  • De olika modulerna kan byggas av olika programmeringsteam

  • Inkrementell programmering och modulär programmering kompletterar varandra

  • Tillsammans gör de det möjligt att bygga stora och ytterst pålitliga program

  • För att uppnå felfrihet, måste även bevis kontrolleras (eller genereras) med hjälp av datorer


Forskning kring inkrementell programmering vid a

Forskning kring inkrementell programmering vid ÅA

  • Teorin för inkrementell programmering (refinementkalkyl)

  • Omgivningar för inkrementell programmering (UML-baserad)

  • Programmeringsprocesser för inkrementell programmering (XP-baserad)

  • Pilotprojekt för att bygga program inkrementellt

  • Inkrementell programmering för olika tillämpningsområden (vlsi-planering, objekt orienterad programmering, distribuerade system, parallel programmering, osv)


  • Login
