Presentation Transcript
Slide1 l.jpg
Использование мгновенных характеристик сигнала при обработке сейсмических данных

ОАО «Краснодарнефтегеофизика»

Бусыгин И. Н., Попов С. П., Савчиц Е. Ю.

Геленджик 2004г


Slide2 l.jpg
Мгновенные характеристики сигнала

Прямое преобразование

Обратное преобразование

то есть

Сигнал и его мгновенные характеристики

информационно эквивалентны


Slide3 l.jpg
Линейный тренд мгновенной фазы сигнала

-аналитический сигнал

- неинформативныйнесущий сигнал

где

-модулирующий сигнал

амплитудный,

фазовый,

частотный

Способы модуляции:

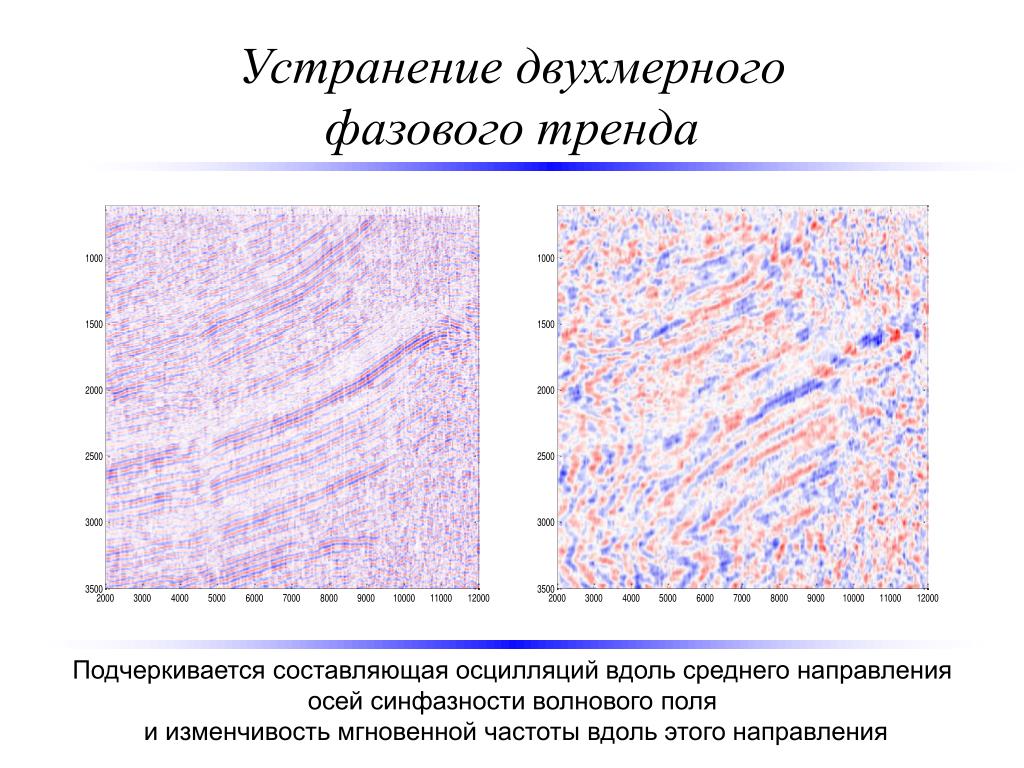

Slide4 l.jpg
Устранение двухмерного сигналафазового тренда

Подчеркивается составляющая осцилляций вдоль среднего направления

осей синфазности волнового поля

и изменчивость мгновенной частоты вдоль этого направления


Slide5 l.jpg
Линейная частотно-фазовая трансформация мгновенной фазы

Параметры трансформации:k,

Параметры трансформации: k,

Информация о сигнале

при таких трансформациях не меняется


Slide6 l.jpg

исходный трансформация мгновенной фазы удвоенные утроенные

сигнал мгновенные частоты мгновенные частоты

Трансформация мгновенных частот


Slide7 l.jpg

Сигнал трансформация мгновенной фазы c Восстановленный удвоенными частотами сигнал

Восстановление мгновенных частот

Восстановление сигнала происходит с точностью до знака периода


Slide8 l.jpg

Фрагмент временного разреза Фрагмент разреза с удвоенными мгновенными частотами

Удвоение мгновенных частот на временном разрезе


Slide9 l.jpg
Мгновенный волновой вектор. Фрагмент разреза с удвоенными мгновенными частотами

- мгновенный волновой вектор

где

-мгновенная частота

- мгновенное волновое число

Мгновенный волновой вектор перпендикулярен оси синфазности

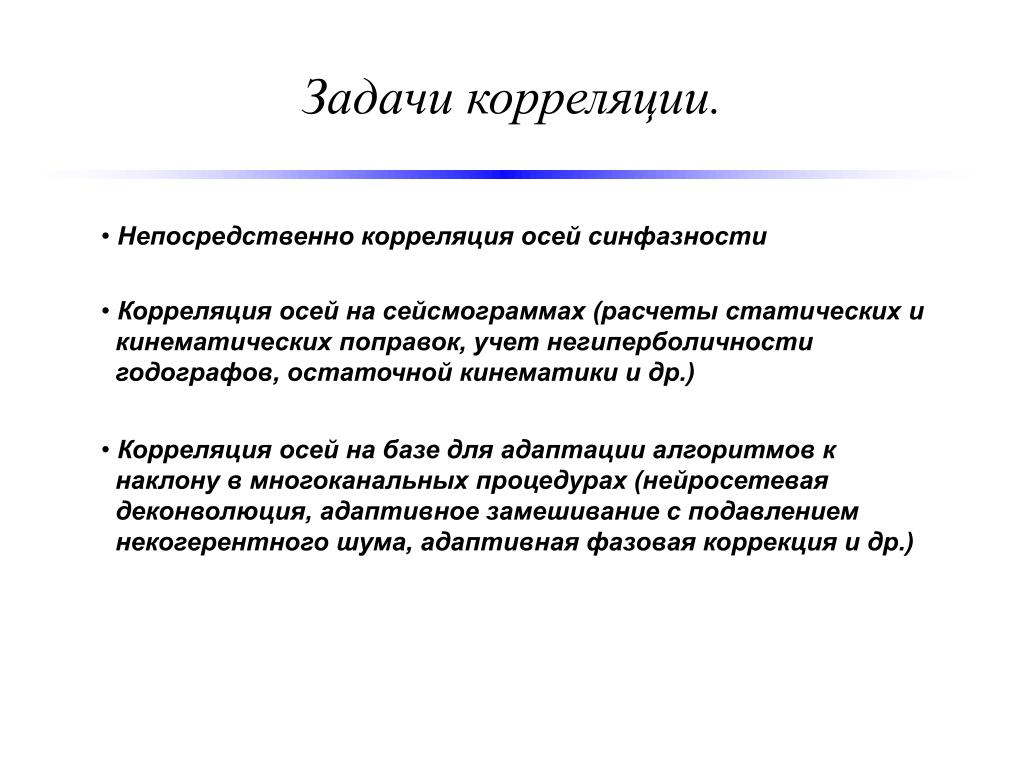

Slide10 l.jpg
Задачи корреляции. Фрагмент разреза с удвоенными мгновенными частотами

  • Непосредственно корреляция осей синфазности

  • Корреляция осей на сейсмограммах (расчеты статических и

  • кинематических поправок, учет негиперболичности

  • годографов, остаточной кинематики и др.)

  • Корреляция осей на базе для адаптации алгоритмов к

  • наклону в многоканальных процедурах (нейросетевая

  • деконволюция, адаптивное замешивание с подавлением

  • некогерентного шума, адаптивная фазовая коррекция и др.)



Slide12 l.jpg
Адаптивное замешивание с подавлением некогерентного шума

Исходный временной разрез

Разрез с подавленным некогерентным шумом


Slide13 l.jpg
Адаптивная коррекция мгновенной фазы

Исходный разрез

Разрез после коррекции фазы


Slide14 l.jpg
Адаптивная коррекция мгновенной фазы

Действие миксера

Разрез после коррекции фазы


Slide15 l.jpg
Представление априорных фазыAVO-атрибутов в волновом виде

Преобразование

к волновому виду

Волновой вид

атрибута

Сейсмотрасса

Априорный атрибут


Slide16 l.jpg
Представление априорных фазыAVO-атрибутов в волновом виде

Временной

разрез

Разрез

атрибута

Разрез атрибута

в волновом виде
