Presentation Transcript

C/H

⊙/c

_ˍ__

—←←—

—→→—

__ˍ_

總機

呼叫總機

程式設定

TG 9

Inter.

POS.C

Admin

C/H

夜切

功能鍵

響鈴漸大

響鈴漸小

功能鍵

振鈴來話

振鈴受話

緊急電話

DTMF再送碼

TG 8

L.lock

out

EES

分機回叫

來話等候

顯示

TG 7

Recall

Display.

CW

隔離來話

LPK 5

EXCL.SRC

分機跳接

隔離受話

系統速撥

使用/設定

TG 6

Intcpt

LPK 4

EXCL.DEST

System.

S.C.

分機呼叫

總機專用速撥鍵

TG 5

9

SCC

迴路鍵

釋放來話

LPK 3

RLS.SRC

串列呼叫

TG 4

TG 4

Serial

Call

釋放受話

LPK 2

RLS.

DEST

外線群

日期設定/

顯示

TG 3

TG 3

Change

Date

會議電話

LPK 1

CONF/

BLF

時間設定/

顯示

TG 2

TG 2

Change

Time

功能移轉

LPK 0

SHIFT

檢查外線

TG 1

TG 1

Barge.

in

釋放

保留

檢查分機

TG 0

TG 0

RLS

HOLD

Busy

Bvr

<<< >>>

外線群

訊息留言

Message

Waiting

自動叫醒

Wake UP

插聽

Override

等級控制

CCOS

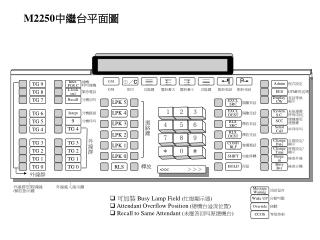

M2250中繼台平面圖

外線群空閒/滿線

/鎖住指示鍵

外線進入指示鍵

  • 可加裝Busy Lamp Field (忙燈顯示器)

  • Attendant Overflow Position (總機台溢流位置)

  • Recall to Same Attendant (未應答回叫原總機台)


C/H

⊙/c

_ˍ__

—←←—

—→→—

__ˍ_

C/H

夜切

功能鍵

響鈴漸大

響鈴漸小

功能鍵

振鈴來話

振鈴受話

顯示幕下方8個功能鍵說明

功能同 (音量調整鈕)

<<< >>>

顯示幕功能選擇調整

IDLE 總機台值機

NIGHT 夜切或切換至代理分機處


一、接聽外線來話

總機台聽到響鈴→拿起話筒→按閃爍的LPK鍵(回路鍵)→即可通話→放回聽筒

二、轉接電話

  • 請對方稍候→按欲轉接之分機碼→按RLS鍵(釋放鍵)

  • 如在轉接途中發現撥錯分機碼且尚未按下RLS鍵前或分機尚未接聽前→按RLS/DEST鍵→再按正確分機碼→按RLS鍵→放回聽筒

  • 如轉接的分機忙線中→按RLS/DEST鍵→告知外線分機忙線中

三、時間/日期更改

更改時間:拿起話筒→按LPK 鍵→按Change Time 鍵→按hh:mm (24小時制)→按Change Time 鍵→按RLS 鍵

更改日期:拿起話筒→按LPK 鍵→按Change Date 鍵→按dd:mm:yy (西元曆)→按Change Date 鍵→按RLS 鍵

四、代撥外線

總機代撥後轉分機:拿起話筒→按LPK 鍵→按"0" →外線號碼→撥通後按"#"→撥分機碼→按RLS鍵

分機未掛斷直接代撥:撥"0" →外線號碼→撥通後按RLS鍵

五、檢測內線是否正常

  • 拿起話筒→按LPK 鍵→按Busy Bvr 鍵→按分機號碼→按RLS鍵

  • 正常:空音不正常:嘟!嘟!嘟!......(表示分機故障)

  • 該分機若為通話中,則會聽到雙方通話

六、檢測外線是否正常

  • 拿起話筒→按LPK 鍵→按Barge in 鍵→按外線代號(如0→1)→按"#" →按RLS鍵

  • 正常:聽到電信局撥號音不正常:嘟!嘟!嘟!......(表示分機故障)

  • 該外線若為通話中,則會聽到雙方通話

M2250中繼台操作說明


七、來話等待

  • 螢幕顯示C/W 字樣(表示有來話在等待接聽)→按Display CW 鍵(會顯示等候進線通數)

  • 來話等候訊息顯示時,請儘速結速您正在通話的線路,以免來話等候過久

八、外線忙線指示(最左邊)

TG(0-9)外線群

(Trunk Group)

  • 如TG群某KEY(0-9) 燈號閃爍, 表示此外線群所有外線皆使用中。

  • 如燈號不亮,表示外線群中尚有未使用的外線。

  • 如燈號持續亮著,則此外線群被閉鎖(請參考第十一項)。

九、會議電話(六方)

總機主叫分機或外線

  • 拿起話筒→按LPK鍵→按分機號碼或撥外線→按CONF/BLF 鍵→按第二通內線或外線→接通後→按CONF/BLF 鍵→三方通話(→按CONF/BLF鍵→按第三通內線或外線→接通後→按CONF/BLF鍵→四方通話)→按RLS鍵退出

  • 重覆四方通話操作方式,可達六方通話(含總機台)

十、系統簡速撥號

設定/使用

設定常用外線號碼,以2碼或3碼為速撥碼,欲撥此外線號碼,只須撥預先設定之速撥碼,節省撥號時間。

設定:按System .S.C 鍵(燈號會閃爍)→輸入欲定義之速撥代碼(2-3碼)→"0" (外線捉取碼)→欲設定之電話號碼→按System.S.C 鍵(燈號熄,設定完成)

使用:拿起話筒→按LPK 鍵→按System.S.C 鍵→按速撥代碼(2-3碼)

十一、將外線群閉鎖

  • 設定:按SHIFT 鍵→按欲閉鎖之TG鍵(0-9)→按SHIFT 鍵→燈號持續亮著

  • 此外線群會被全部閉鎖無法撥出,分機撥"0" 時會跳至總機應答。

  • 取消:按SHIFT 鍵→按被閉鎖之TG鍵(0-9)→按SHIFT 鍵→燈號熄滅(燈號若無法熄,請報修)

M2250中繼台操作說明


十二、保留

  • 欲轉接之分機忙線中→按RLS/DEST鍵→接回來話→按HOLD鍵→按RLS鍵(LPK 鍵會閃爍)

  • 恢復通話:按閃爍的LPK 鍵即可。

十三、夜間服務

按鍵(夜切鍵)→顯示幕會顯示Night 字樣→所有進線會跳至指定分機響鈴

十六、分機呼叫總機

"9" 分機呼叫鍵亮,表示有分機呼叫總機台

"9" 鍵亮→按LPK鍵→與分機通話

十八、更改迴路鍵進線

十七、需要報修的情況

  • 進線由LPK 0 進線,需Hold LPK 0 改由其他LPK 鍵進線,將通話中的LPKL 0 Hold → 再按RLS

  • 取消:按回LPK 0 → 按RLS,進線恢復由LPK 0 進線

  • 螢幕顯示MJ 字樣

  • TG群(0-9)燈號持續亮著,無法按熄。

M2250中繼台操作說明

⊙/c

十四、總機置忙

(兩台中繼台以上或設有忙線跳接)

按鍵(夜切鍵)→顯示幕會顯示Busy 字樣→所有進線會跳至其他總機台應答或忙線跳接之分機處響鈴

⊙/c

十五、音量調整

調整電話響鈴大小聲

音量調大聲:按

音量調小聲:按

—←←—

—→→—
