FUNDAMENTACIÓN ESTRUCTURAL

1. http://www-users.rwth-aachen.de/Christoph.Toenges/pix/techo4.jpghttp://www-users.rwth-aachen.de/Christoph.Toenges/pix/techo4.jpg FUNDAMENTACIÓNESTRUCTURAL • ESPACIO ACADÉMICO http://www-users.rwth-aachen.de/Christoph.Toenges/pix/techo3.jpg http://www.manfut.org/managua/DSC09620.JPG DOCENTES ARQ. RAUL ROJAS ARQ. HELMUT RAMOS CALONGE

2. RETICULADOS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL http://www.aulamatematica.com/Programateca/imagenes/cerchas_01.jpg El principio fundamental de las cerchas es unir elementos rectos para formar triángulos. Esto permite soportar cargas transversales, entre dos apoyos, usando menor cantidad de material que el usado en una viga, pero con el inconveniente de que los elementos ocupan una altura vertical considerable. http://www.virtual.unal.edu.co/cursos/sedes/manizales/4080020/Lecciones/Capitulo%205/CONCEPTO%20BASICOS%20SOBRE%20CERCHAS.htm

3. RETICULADOS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL Como se ve en la figura, la unión entre dos puntos puede hacerse con un arco lineal formado por dos elementos inclinados a compresión (figura a), restringidos por dos apoyos que le dan el empuje para que no se abran; el empuje horizontal puede reemplazarse por un tensor que una los dos elementos inclinados, con lo que se libera a los apoyos del empuje hacia fuera, figura (b). También puede soportarse la carga con dos tensores y un elemento horizontal a compresión, figura (c). Este caso es más escaso pues debe tenerse espacio libre debajo para desarrollar los tirantes. http://www.virtual.unal.edu.co/cursos/sedes/manizales/4080020/Lecciones/Capitulo%205/CONCEPTO%20BASICOS%20SOBRE%20CERCHAS.htm

4. RETICULADOS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL En general en las cerchas cuando se aplican las cargas en los nudos solo se presentan fuerzas internas de tipo axial que se reparten de manera semejante a lo presentado en las vigas; los miembros de la cuerda inferior están a tensión y los miembros de la cuerda superior a compresión. http://www.virtual.unal.edu.co/cursos/sedes/manizales/4080020/Lecciones/Capitulo%205/CONCEPTO%20BASICOS%20SOBRE%20CERCHAS.htm

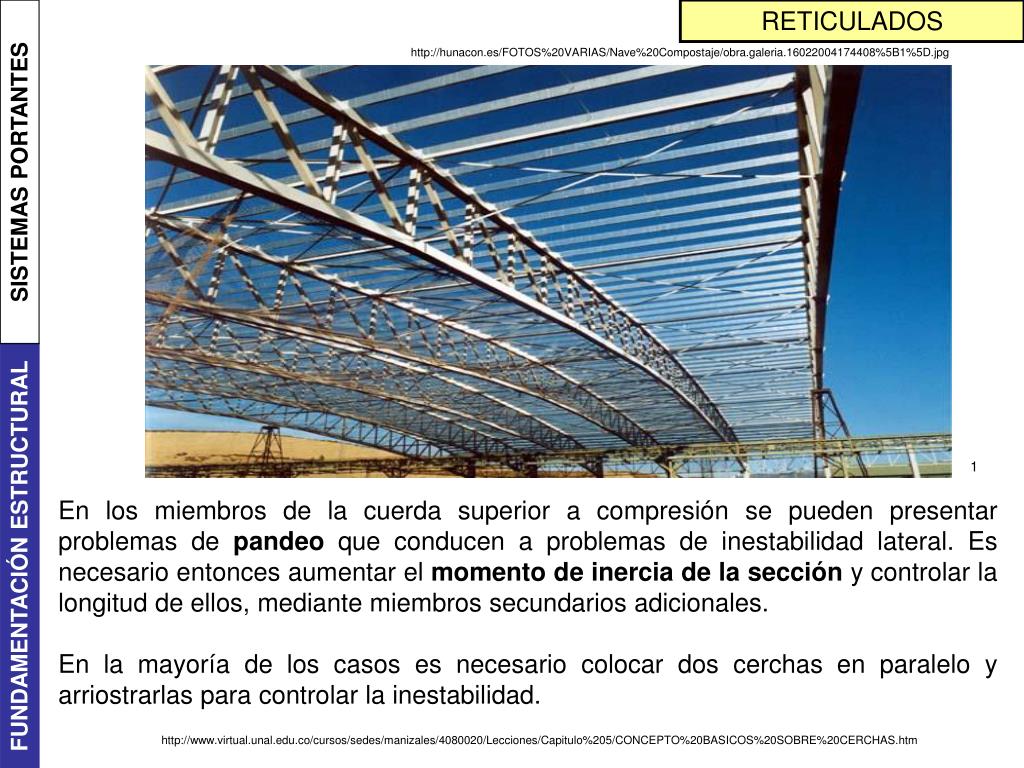

5. RETICULADOS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL http://hunacon.es/FOTOS%20VARIAS/Nave%20Compostaje/obra.galeria.16022004174408%5B1%5D.jpg 1 En los miembros de la cuerda superior a compresión se pueden presentar problemas de pandeo que conducen a problemas de inestabilidad lateral. Es necesario entonces aumentar el momento de inercia de la sección y controlar la longitud de ellos, mediante miembros secundarios adicionales. En la mayoría de los casos es necesario colocar dos cerchas en paralelo y arriostrarlas para controlar la inestabilidad. http://www.virtual.unal.edu.co/cursos/sedes/manizales/4080020/Lecciones/Capitulo%205/CONCEPTO%20BASICOS%20SOBRE%20CERCHAS.htm

6. RETICULADOS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL 1. Cargas solo en los nudos. 2. Materiales que resistan, unos Compresión y otros, Tracción, o casos como el acero o madera que soportan ambos. 3. Apoyos también solo en los nudos.

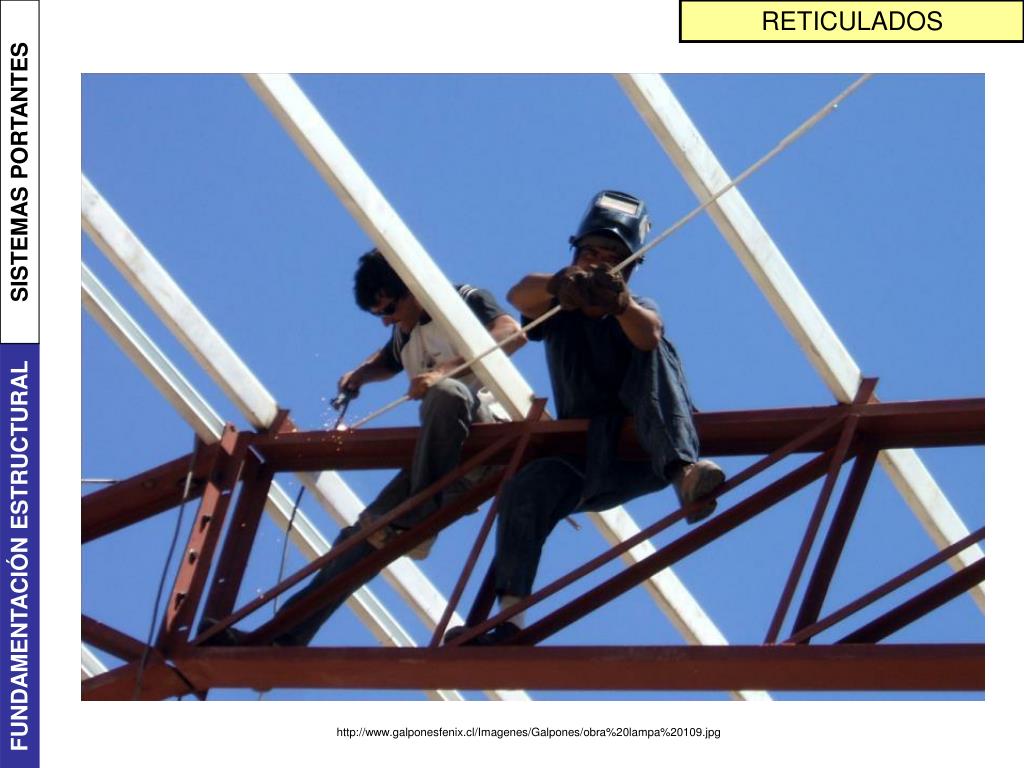

7. RETICULADOS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL http://www.galponesfenix.cl/Imagenes/Galpones/obra%20lampa%20109.jpg

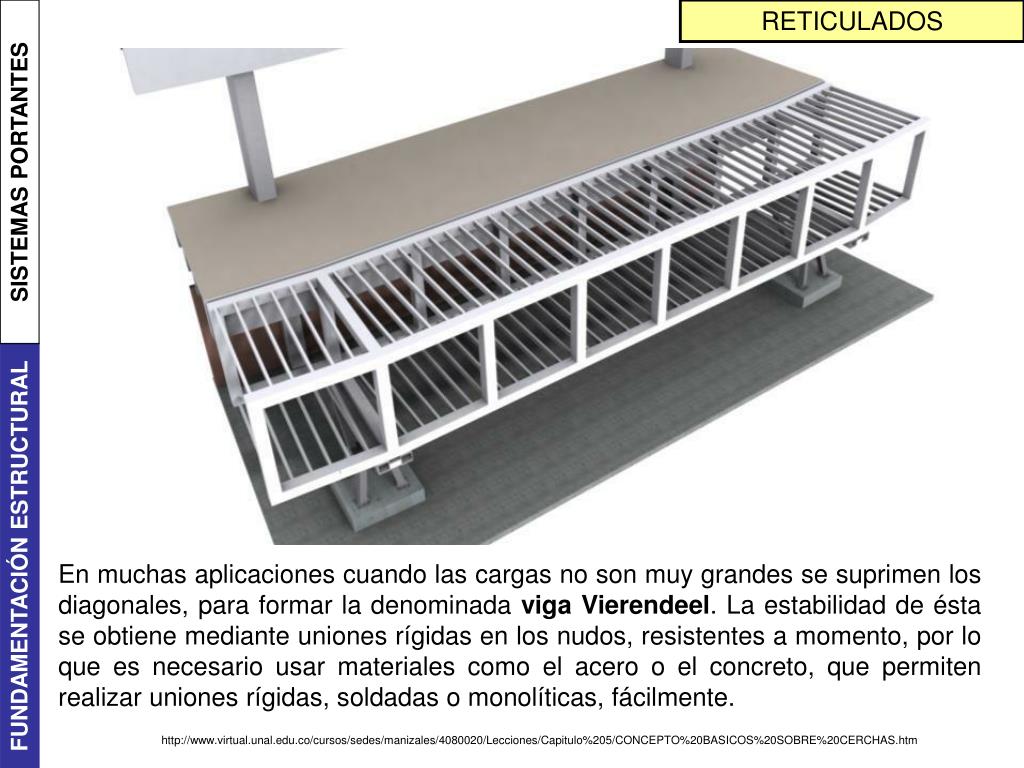

8. RETICULADOS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL En muchas aplicaciones cuando las cargas no son muy grandes se suprimen los diagonales, para formar la denominada viga Vierendeel. La estabilidad de ésta se obtiene mediante uniones rígidas en los nudos, resistentes a momento, por lo que es necesario usar materiales como el acero o el concreto, que permiten realizar uniones rígidas, soldadas o monolíticas, fácilmente. http://www.virtual.unal.edu.co/cursos/sedes/manizales/4080020/Lecciones/Capitulo%205/CONCEPTO%20BASICOS%20SOBRE%20CERCHAS.htm

9. VIERENDEEL SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL 2

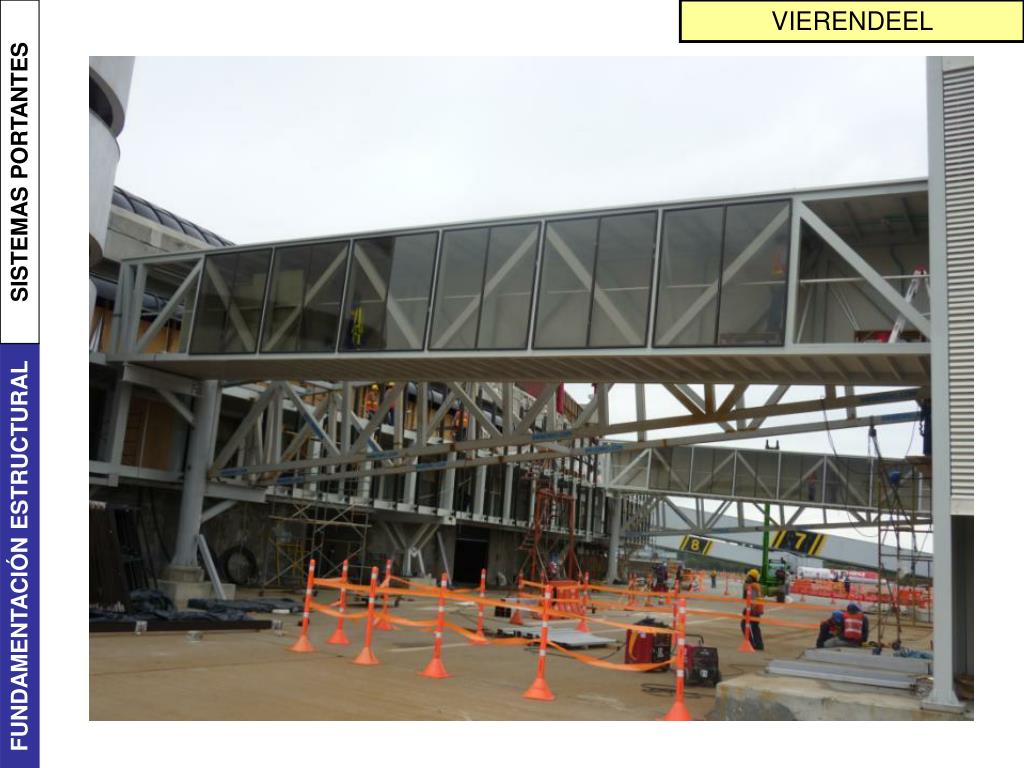

10. VIERENDEEL SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL

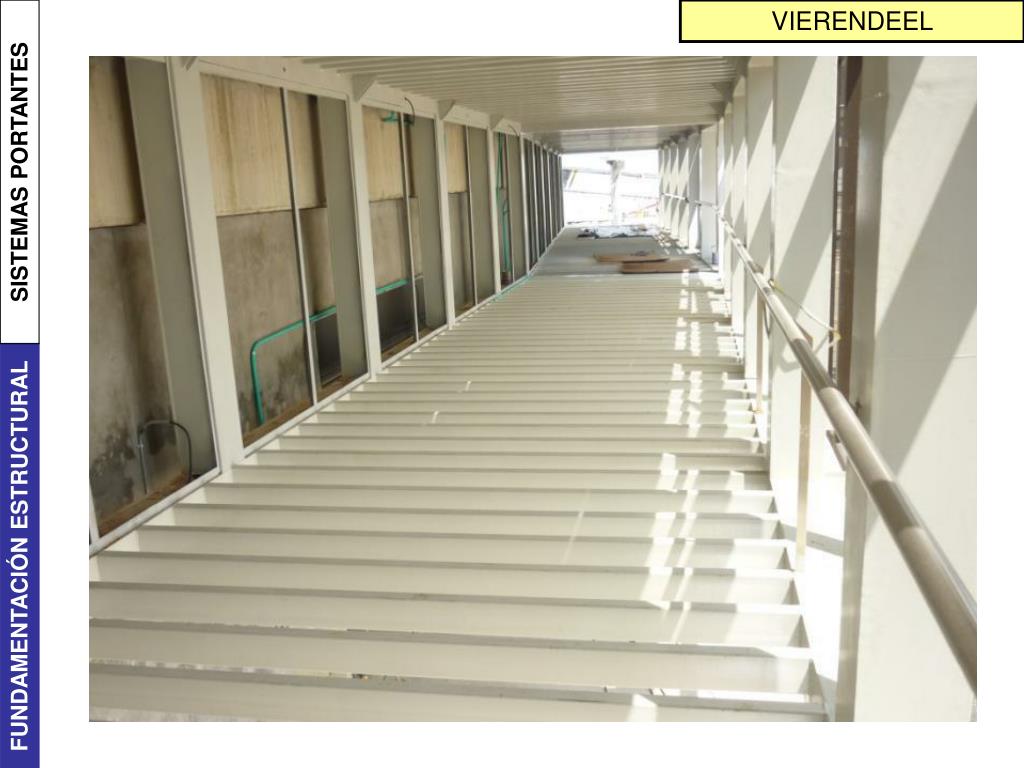

11. VIERENDEEL SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL

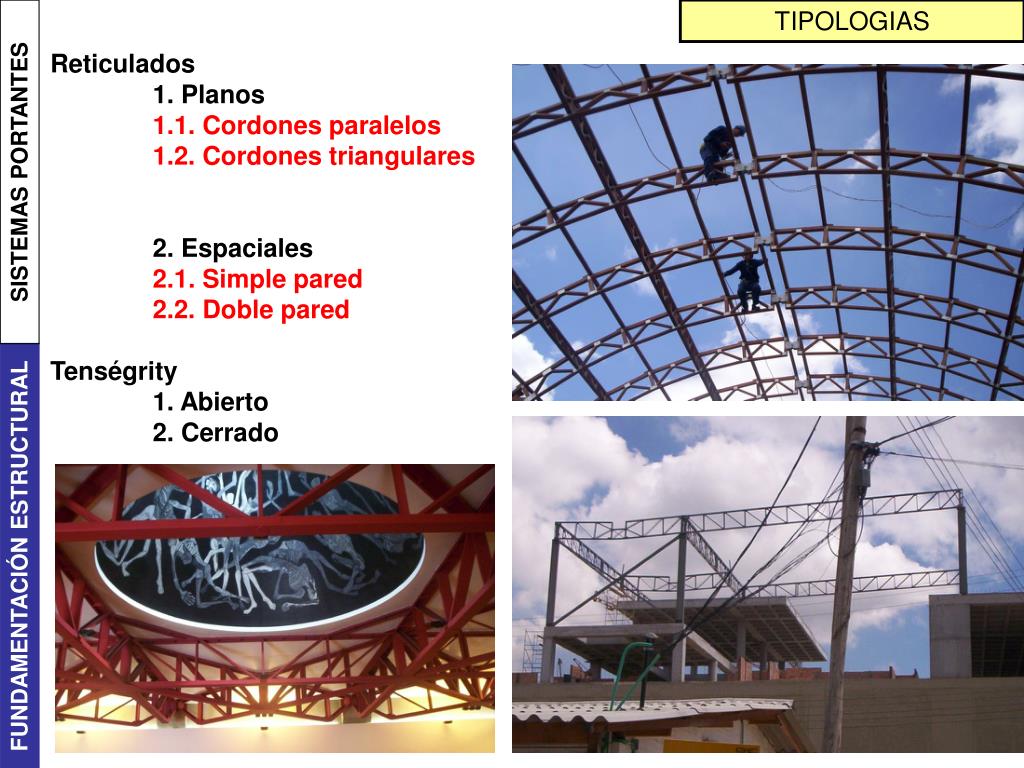

12. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL Reticulados 1. Planos 1.1. Cordones paralelos 1.2. Cordones triangulares 2. Espaciales 2.1. Simple pared 2.2. Doble pared Tenségrity 1. Abierto 2. Cerrado

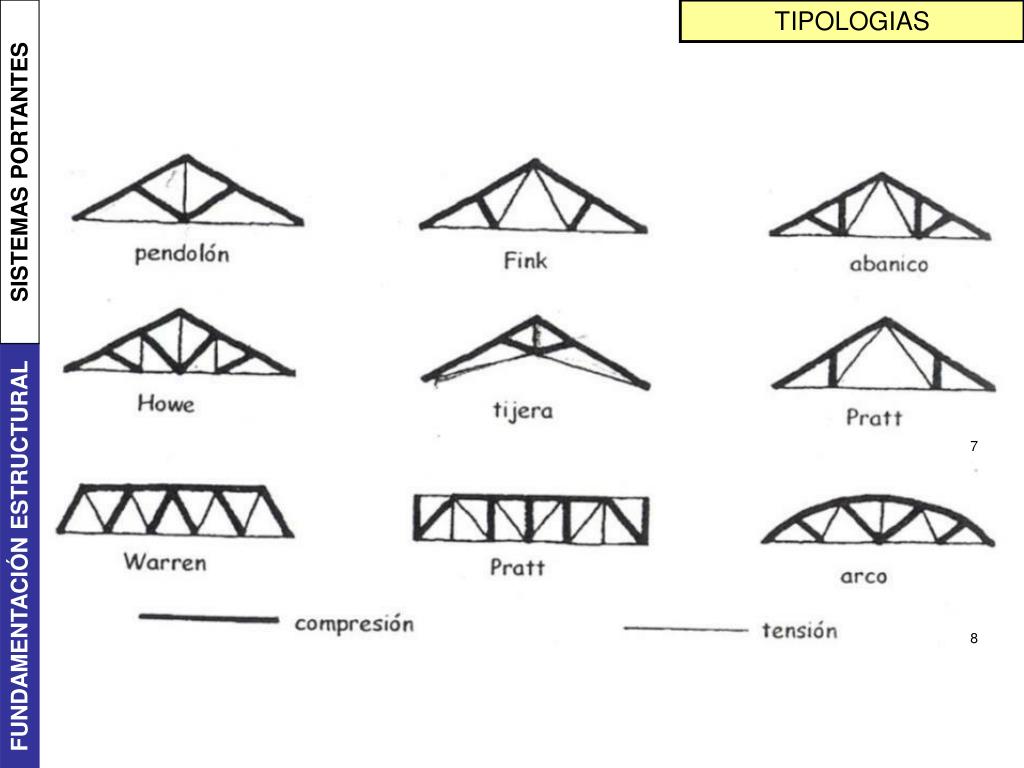

13. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL 7 8

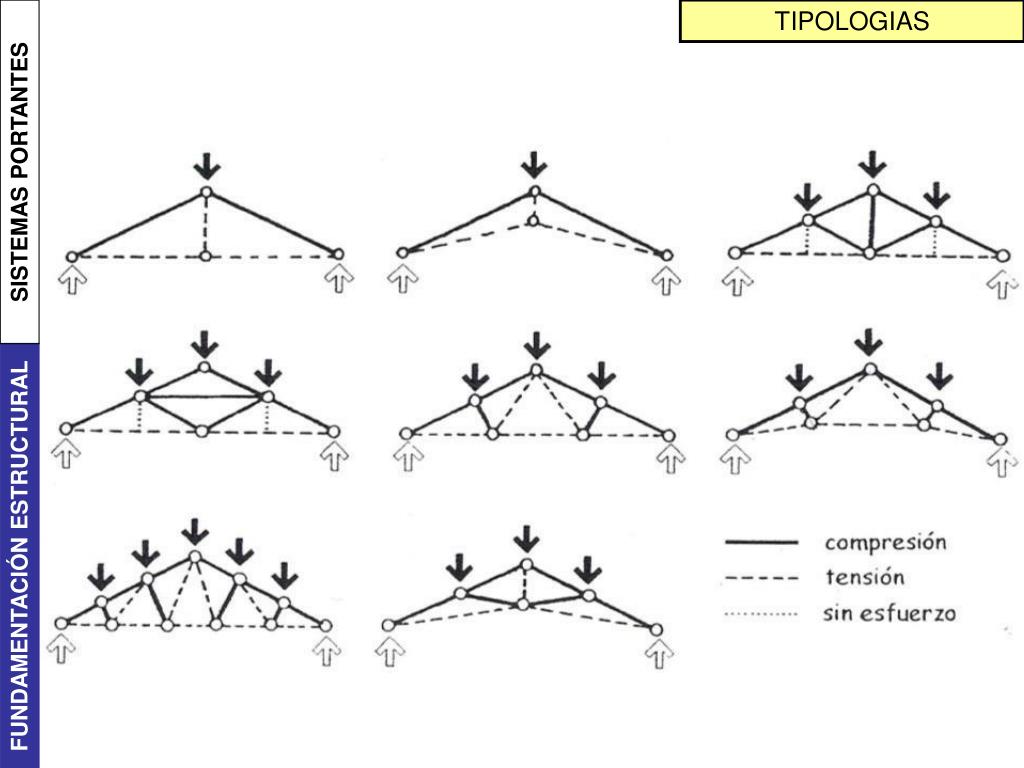

14. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL

15. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL

16. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL

17. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL RETICULADO PLANO http://www.galponesfenix.cl/Imagenes/Galpones/obra%20lampa%20035.jpg 3

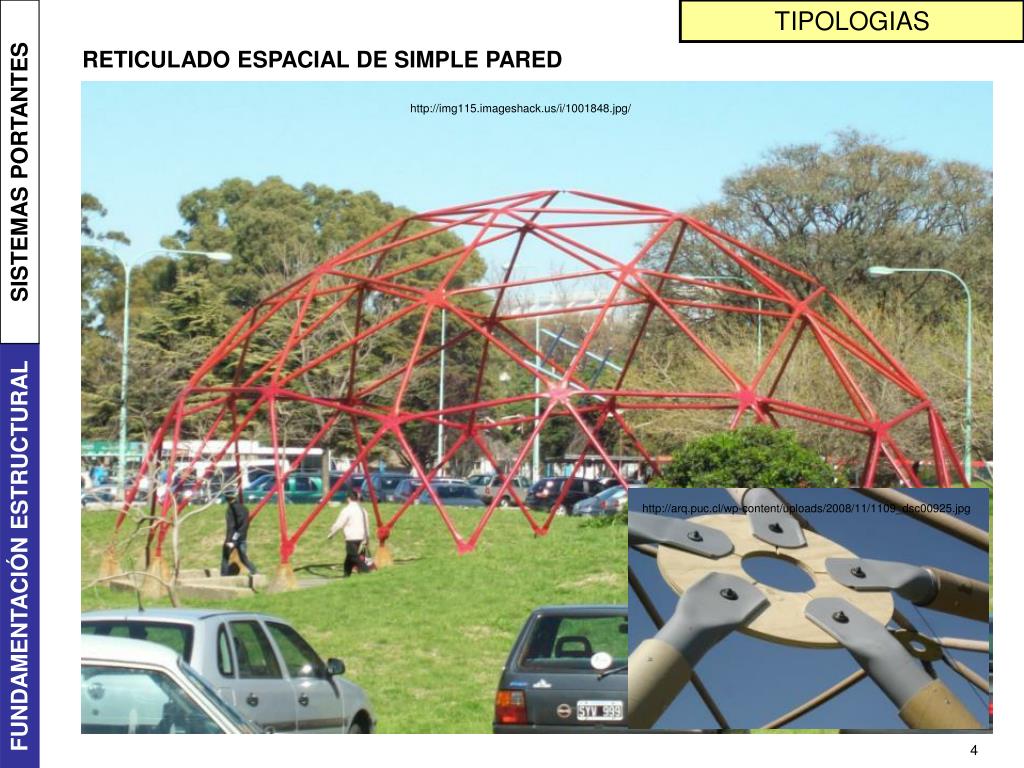

18. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL RETICULADO ESPACIAL DE SIMPLE PARED http://img115.imageshack.us/i/1001848.jpg/ http://arq.puc.cl/wp-content/uploads/2008/11/1109_dsc00925.jpg 4

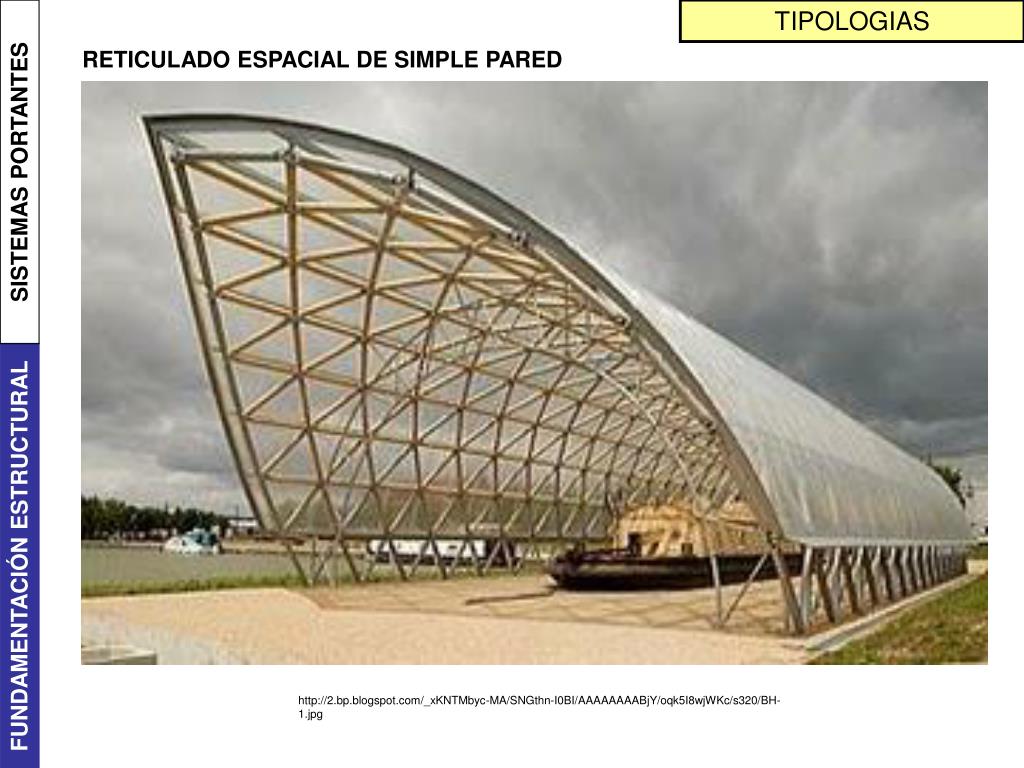

19. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL RETICULADO ESPACIAL DE SIMPLE PARED http://2.bp.blogspot.com/_xKNTMbyc-MA/SNGthn-I0BI/AAAAAAAABjY/oqk5I8wjWKc/s320/BH-1.jpg

20. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL RETICULADO ESPACIAL DE DOBLE PARED http://www.bedcon.com.ar/gallery/obras/publicas/link_minella/image-1.jpg

21. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL 5

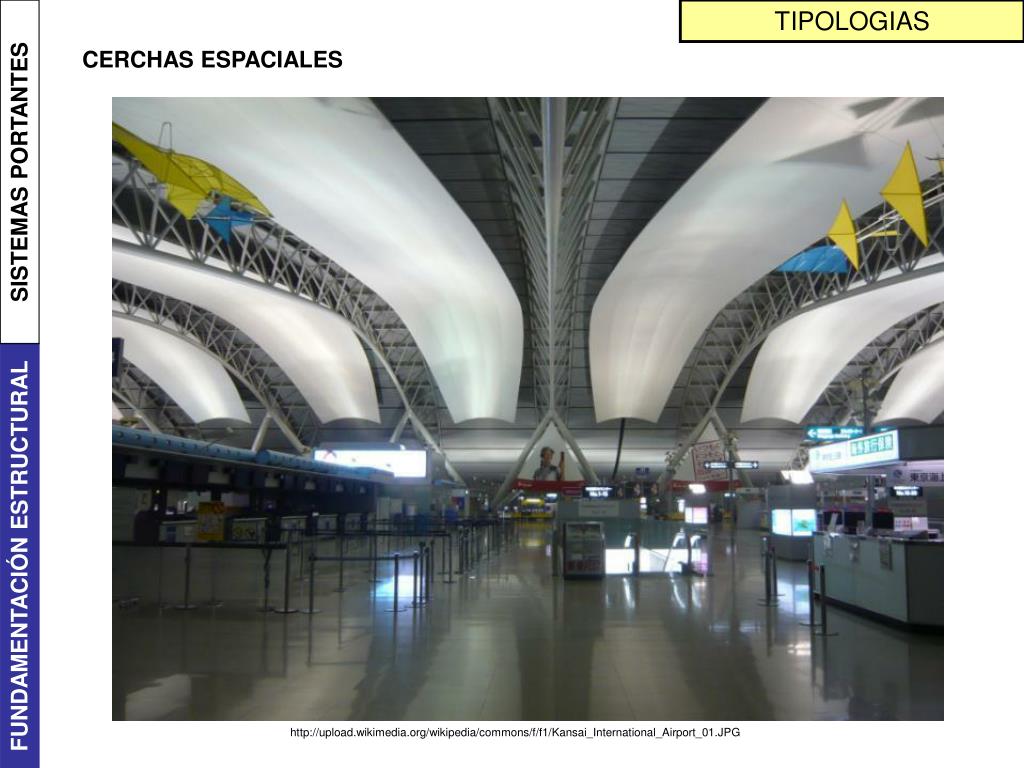

22. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL CERCHAS ESPACIALES http://upload.wikimedia.org/wikipedia/commons/f/f1/Kansai_International_Airport_01.JPG

23. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL CERCHAS ESPACIALES http://upload.wikimedia.org/wikipedia/commons/f/f1/Kansai_International_Airport_01.JPG

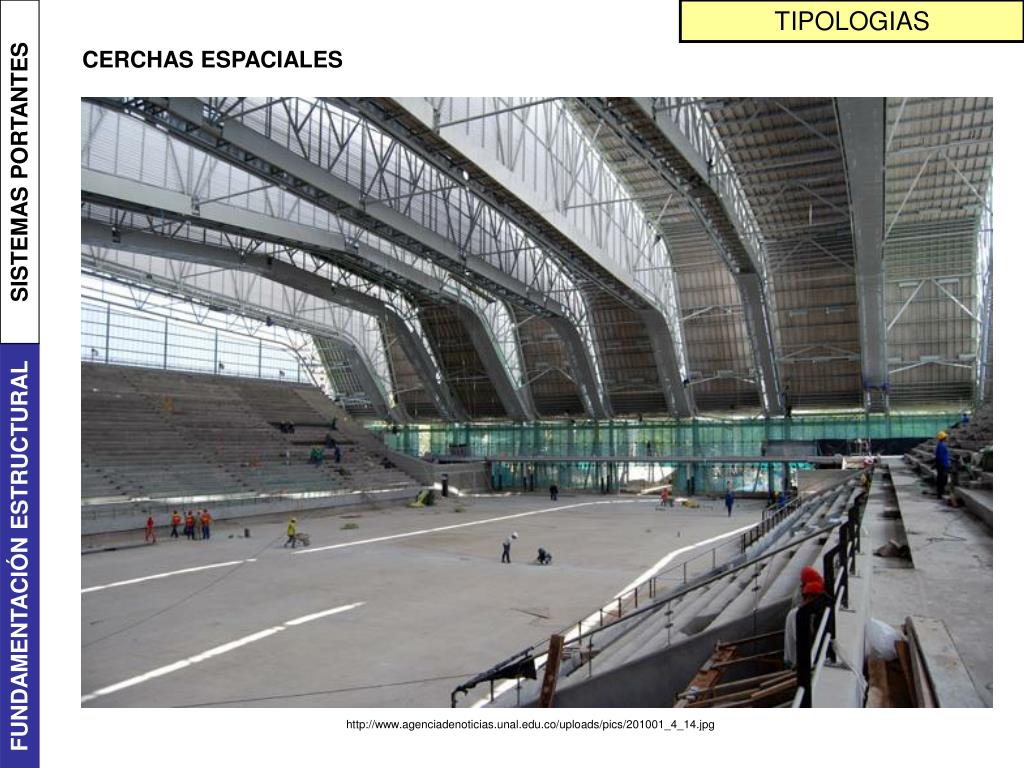

24. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL CERCHAS ESPACIALES http://www.agenciadenoticias.unal.edu.co/uploads/pics/201001_4_14.jpg

25. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL

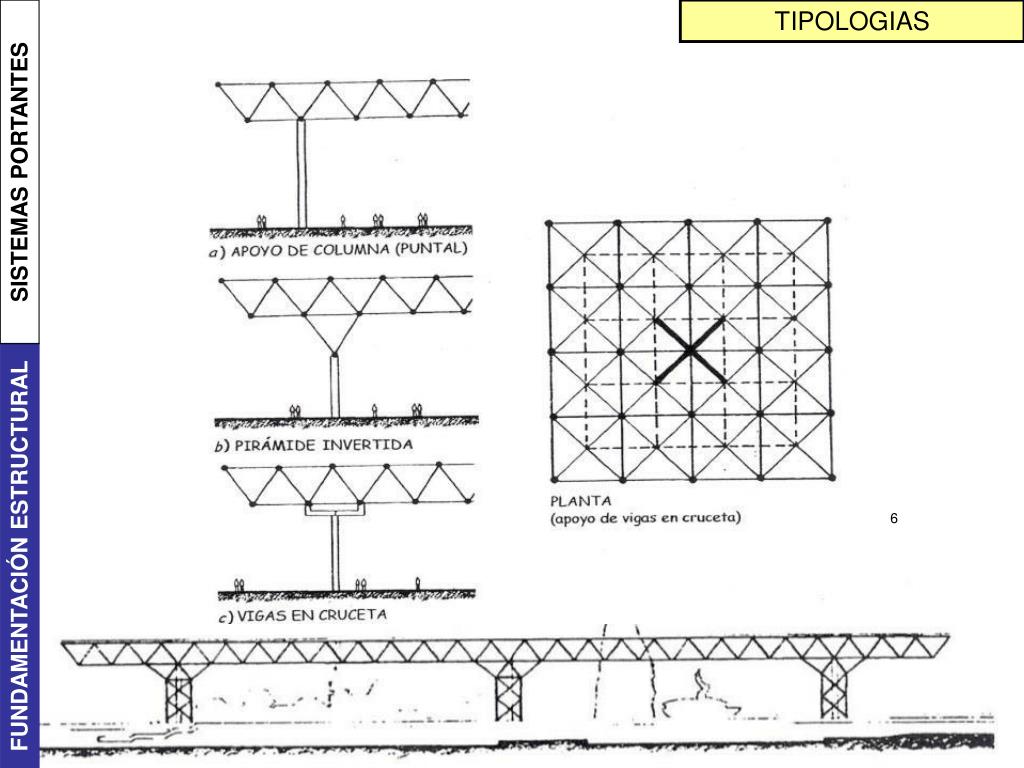

26. TIPOLOGIAS SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL 6

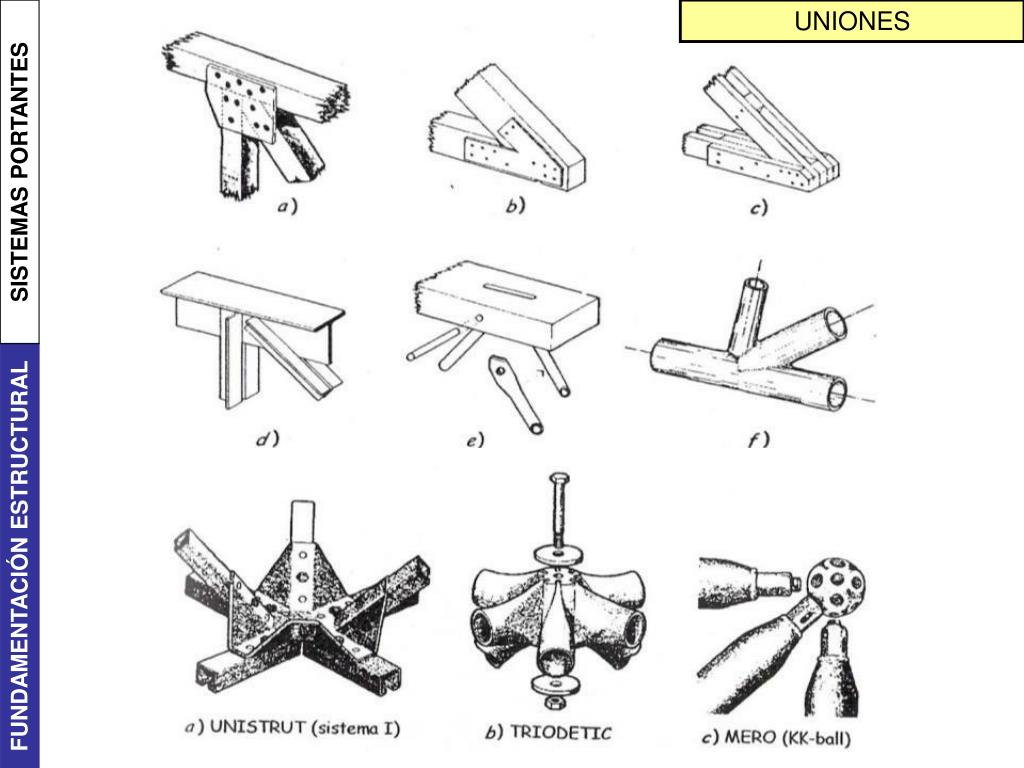

27. UNIONES SISTEMAS PORTANTES FUNDAMENTACIÓN ESTRUCTURAL

28. RETICULADOS SISTEMAS PORTANTES BIBLIOGRAFÍA FUNDAMENTACIÓN ESTRUCTURAL • Millais, Malcolm. Estructuras de edificación. • Salvadori, Mario George. Estructuras para arquitectos. • Ver referencias de páginas web como fuente de las imágenes y algunos textos.
