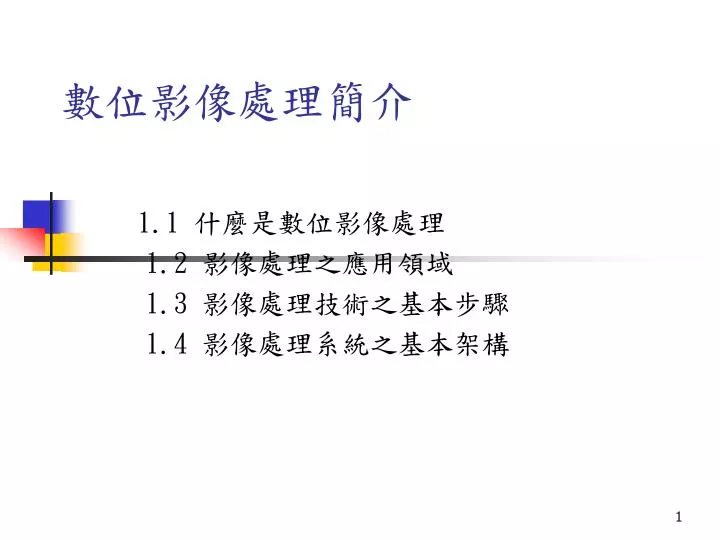

  1. 數位影像處理簡介 1.1 什麼是數位影像處理 1.2 影像處理之應用領域 1.3 影像處理技術之基本步驟 1.4 影像處理系統之基本架構

  2. 1.1什麼是數位影像處理 • 影像之構成與座標系統 • 影像處理之定義： • (1) 以數位電腦處理二維影像之工作。 • (2) 以數位電腦處理任何二維資料

  3. 數位影像資料格式 數位影像 數位影像和像素概念圖

  4. 數位影像資料格式 (cont.) 數位影像資料 數位影像示意圖

  5. 數位影像資料格式 (cont.) 灰階數位影像 黑白數位影像

  6. 數位影像資料格式 (cont.) ■■■■ ■■■■ ■■■■ ■■■■ 藍原色之二維空間域陣列 紅原色之二維空間域陣列 綠原色之二維空間域陣列 數位影像示意圖

  7. 1.2 影像處理之應用領域 伽瑪射線影像 • 主要應用領域 • 醫學影像應用 • 太空影像應用

  8. X射線影像 • 最早應用之醫學影像成像方法 • 血管造影法Angiogram • 斷層攝影法CAT Computerized Axial Tomography • 工業檢測 • 食品安全檢測

  9. 紫外線波段之影像 • 主要應用領域 • 工業檢測 • 顯微螢光影像 • 雷射應用 • 生物影像 • 太空觀測 • 平版印刷

  10. 可見光與紅外光波段之影像

  11. 微波波段之影像 雷達影像 • 具穿透性 • 較不受天候與光線限制 • 依反射之微波能量成像

  12. 1.3影像處理技術之基本步驟 影像擷取Image Acquisition 影像強化Image Enhancement 影像復原Image Restoration 彩色影像處理Color Image Processing 小波理論與應用Wavelets 影像壓縮Image Compression 形態處理Morphological Processing 影像分割Segmentation 表徵與描述Representation and Description 認知與識別Recognition

  13. 1.4 影像處理系統之基本架構 1.影像擷取(Image Acquisition) (1)掃描(Scanning) (2)數位化(Digitizing) Microdensitometer, Scanners, CCD Camera, Vidicon camera, Image dissectors, Digital Camera 2.儲存(Storage) (1)短期儲存 Frame Buffer, DRAM (2)線上儲存(On-line Storage) Magnetic Disk, Magneto-optical (MO) Device, FLASH card (3)長期儲存 Magnetic Tape, CD-ROM, CD-RW

  14. 3.影像處理(Processing) (1)影像處理器(Image Processor) Frame Grabber,Frame Buffer,ALU, Display Circuit (2)主電腦(Host Computer) (3)軟體(Software) 4.網路與通訊(Network and Communication) 5.顯示(Display) CRT or LCD Monitor, Printer, Film, Projector
