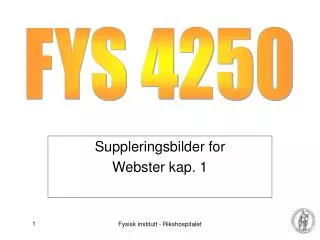

FYS 4250. Suppleringsbilder for Webster kap. 1. Medisinsk instrumentering, intensivovervåking. Operasjonsstue. U = 5 volt U er størrelsen (quantity) 5 er måltallet [volt] er enheten (unit) Eksempler på ikke SI-enheter: bar, psi, inch, yard, grader Fahrenheit, miles, gallon.

benard
Download Presentation

Suppleringsbilder for Webster kap. 1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. FYS 4250 Suppleringsbilder for Webster kap. 1

  2. Medisinsk instrumentering, intensivovervåking

  3. Operasjonsstue

  4. U = 5 volt U er størrelsen (quantity) 5 er måltallet [volt] er enheten (unit) Eksempler på ikke SI-enheter: bar, psi, inch, yard, grader Fahrenheit, miles, gallon Måle-enheter, SI system

  5. A linear system fits the equation y = mx + b. • A nonlinear system does not fit the straight line. (a) (b)

  6. The one-point calibration may miss nonlinearity. • The two-point calibration may also miss nonlinearity. (a) (b)

  7. A hysteresis loop The output curve obtained when increasing the measurand is different from the output obtained when decreasing the measurand.

  8. Presisjon, (a) lav, (b) høy (a) (b)

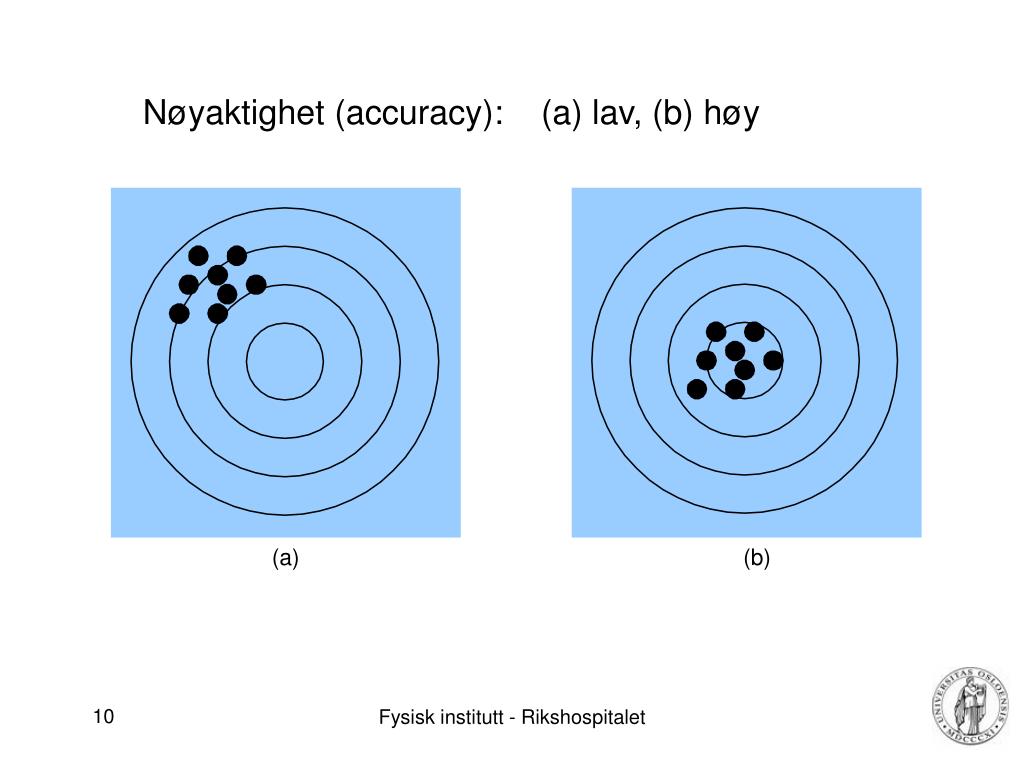

  9. Nøyaktighet (accuracy): (a) lav, (b) høy (a) (b)

  10. Servosløyfe

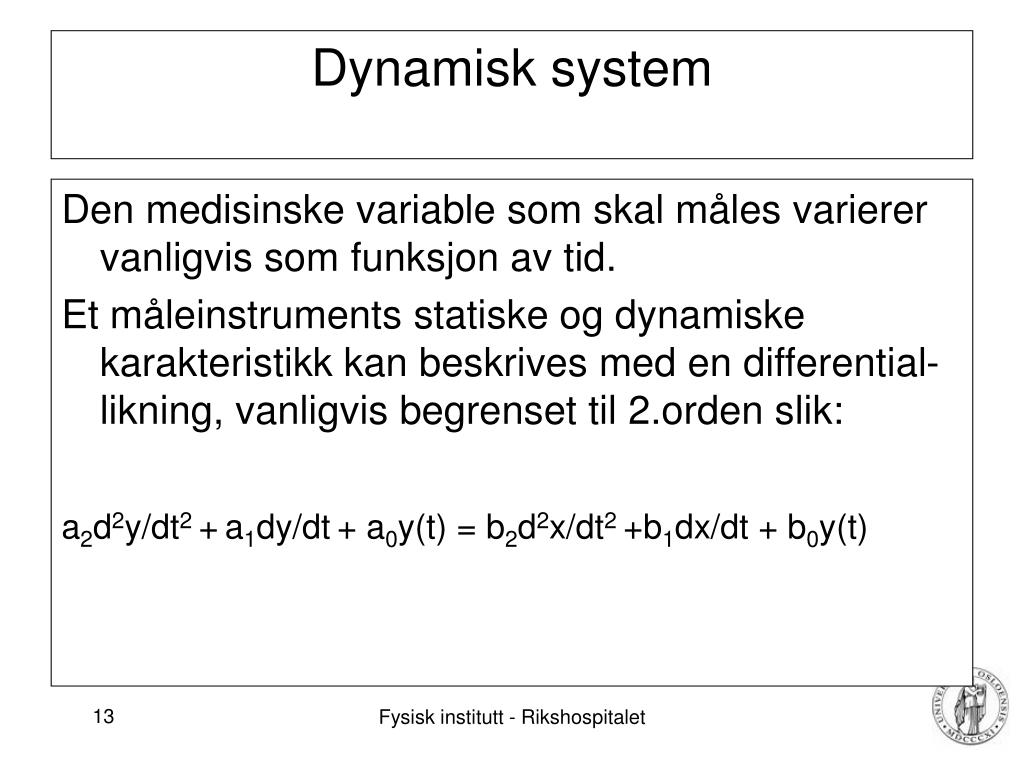

  11. Den medisinske variable som skal måles varierer vanligvis som funksjon av tid. Et måleinstruments statiske og dynamiske karakteristikk kan beskrives med en differential-likning, vanligvis begrenset til 2.orden slik: a2d2y/dt2 +a1dy/dt+ a0y(t) = b2d2x/dt2 +b1dx/dt + b0y(t) Dynamisk system

  12. 2.ordens system, blodtrykksmåling

  13. FYS 4250 Suppleringsbilder for Webster kap. 3

  14. En op.amp brukes alltid med tilbakekopling. Når op.ampen opererer i sitt lineære område, er spenningen mellom inngangene lik null. Inngangene er strømløse, og forsterkningen svært høy. 3 nyttige regler for å skjønne op.amp kretser

  15. Frequency response of an electrocardiograph.

  16. FYS 4250 Suppleringsbilder for Webster kap. 4

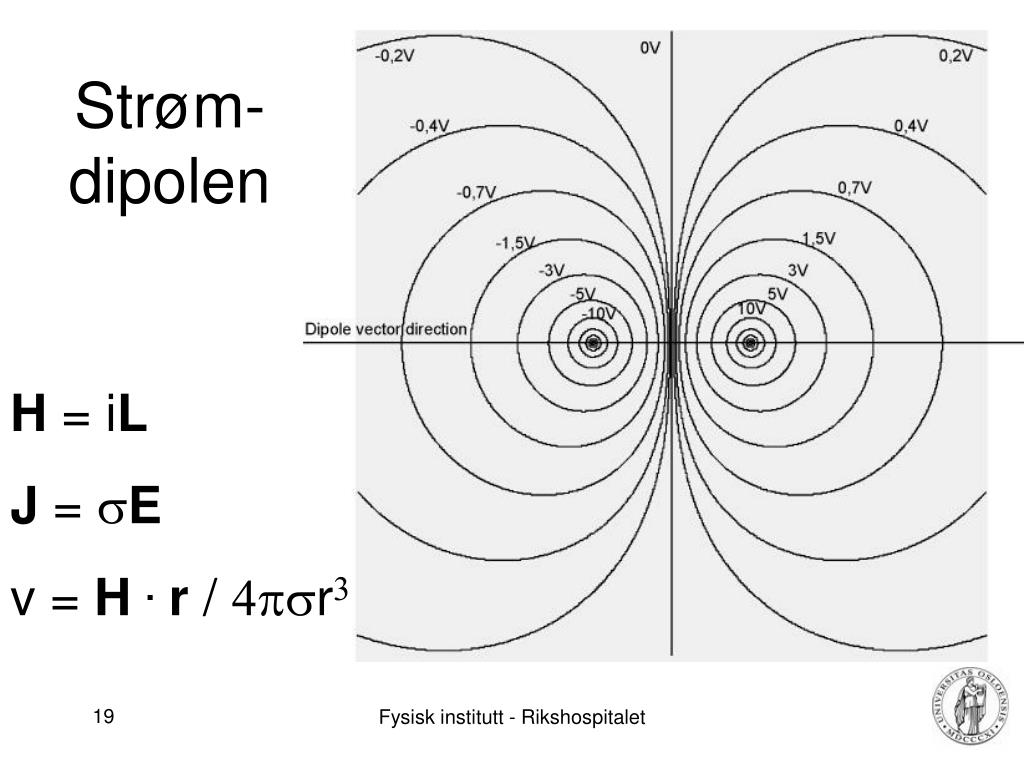

  17. Strøm-dipolen H = iL J = sE v = H.r / 4psr3

  18. EKGelektroder1905

  19. Elektrode-hudimpedans

  20. Støy fra elektroder

  21. Bevegelses-artefakter

  22. Einthoven triangel

  23. Augmented leads

  24. Unipolare bryst-avledninger

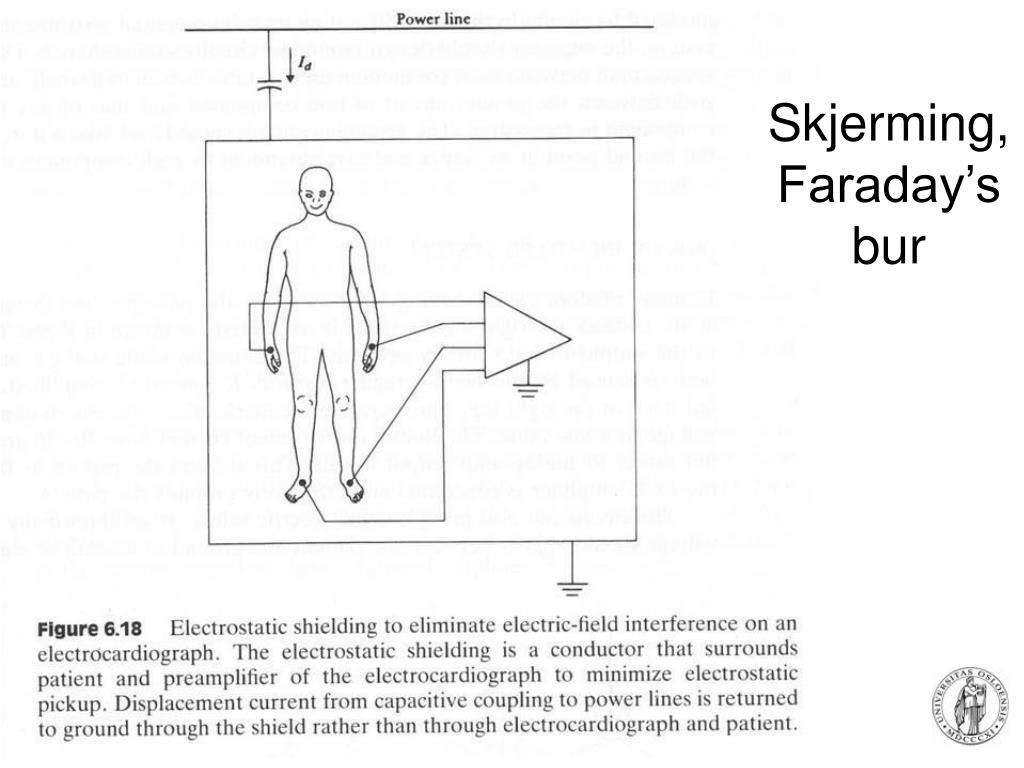

  25. Skjerming, Faraday’s bur

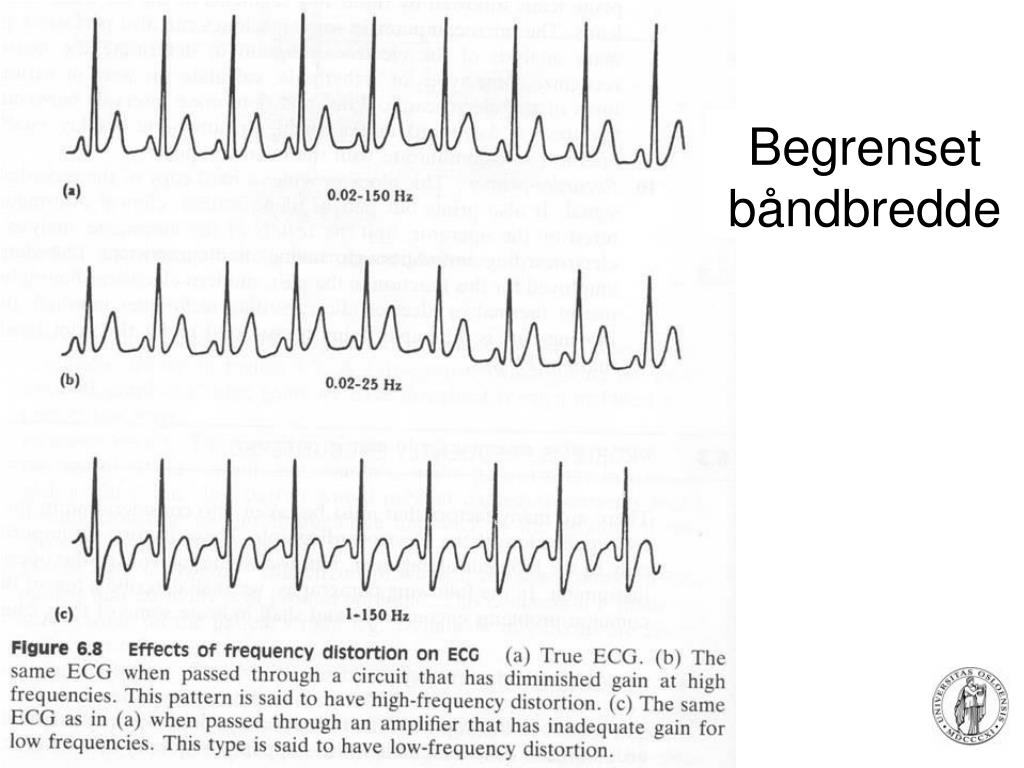

  26. Begrenset båndbredde

  27. FYS 4250 Suppleringsbilder for Webster kap. 11

  28. Kromatografisøyle

  29. FYS 4250 Suppleringsbilder for Webster kap. 12

  30. Kognitive prosesser, bildetolkning

  31. Kant-effekt

  32. Gjenkjennelse

  33. Gjenkjennelse 2

  34. Compton-spredning

  35. Røntgenrør

  36. Modulasjonsoverføringsfunksjon

  37. Årsaker til bildeuskarphet

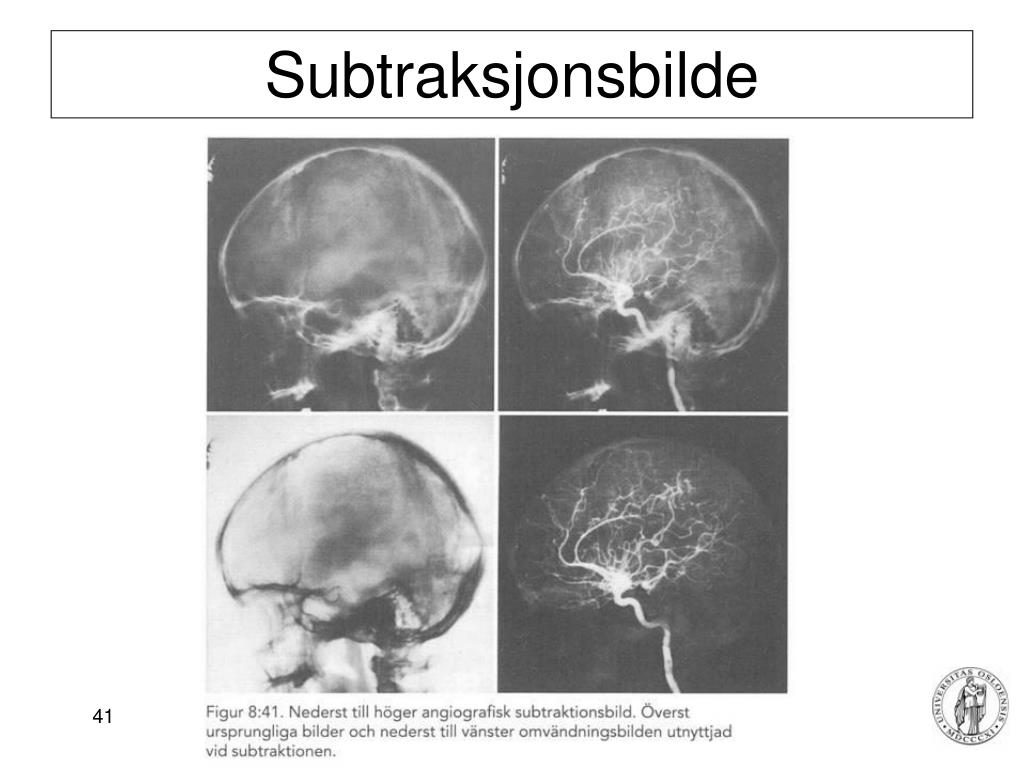

  38. Subtraksjonsbilde

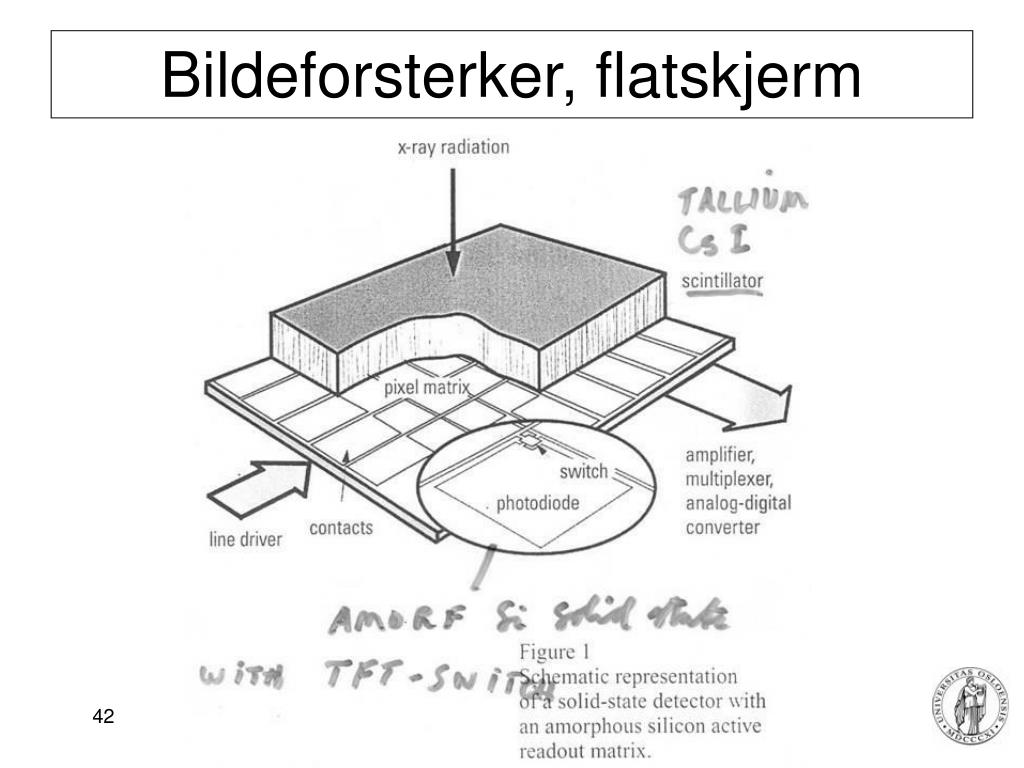

  39. Bildeforsterker, flatskjerm

  40. Angio

  41. Dødelig dose

  42. Veggbucky

  43. C-bue

  44. CT1, 2. og 3. generasjon

  45. Bilde-rekonstruksjon

  46. EIT
