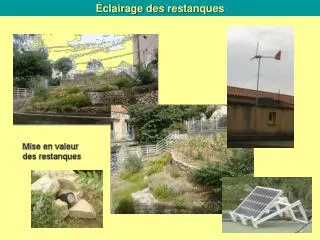

  1. Éclairage des restanques

  2. Éclairage des restanques • 1 : Éolienne • 2 : Régulateur de charge pour éolienne • 3 : Panneau solaire photovoltaïque • 4 : Régulateur de charge pour panneau solaire • 5 : Batterie • 6 : Programmateur • 7 : Spots à led 3 5 4 1 7 6 2

  3. Éclairage des restanques Implantation des éléments - câblage 10 mm² Câbles 6 mm² 2,5 mm² Éolienne Panneau solaire Régulateur Batterie 12V Programmateur Boîte de dérivation Spot

  4. Éclairage des restanques Schéma structurel de l’installation  Programmateur L3 L5 L6 L7 L1 L2 L4

  5. Éclairage des restanques Éolienne Puissance nominale : 300 Watts Puissance maximale : 400 Watts Générateur : Triphasé – « brushless » Entraînement : Direct Alignement au vent : Automatique Nombre de pales : 3 Diamètre du rotor : 2,18 mètres Matériau : Aluminium peint Vitesse du vent (mise en rotation) : 2,5 m/s Vitesse du vent (puissance nominale) : 9 m/s Vitesse de rotation au nominal : 550 tours/minute Vitesse maximale supportée : 40 m/s Protection survitesse : Mise en drapeau automatique Système de protection : Contrôle électronique du frein Hauteur de mât recommandée : 6 mètres (4 sections de 1,5 mètres) Plage de températures : -40 à +60 °C

  6. Éclairage des restanques Régulateur – redresseurpour batterie 12V Distribution de l’énergie produite par l’éolienne Circuit de charge Eolienne~ Le régulateur est équipé de : - 1 pont redresseur pour alimenter les batteries - 1 protection thermique - 1 protection de surcharge - 1 limiteur de décharge - 1 résistance thermique pour absorber l'énergie en cas de coupure - 1 protection en cas de court circuit (fusible 25A)

  7. Éclairage des restanques Panneau photovoltaïque 80 Watts 12 Volts Caractéristiques techniques : - Puissance maximale (Pmax): 80 Watts - Tension à circuit ouvert (Voc) : 21 Volts - Courant en court circuit (Isc) : 5,42 A - Tension à puissance maximale (Vmp) : 17 Volts - Courant à puissance maximale (Imp) : 4,71 A - Matière sensible : Capteur photovoltaïque monocristallin  - Dimensions : 1205 x 545 x 35 mm - Poids : 8 kg

  8. Éclairage des restanques Distribution de l’énergie produite par le panneau solaire Régulateur de charge solaire MPPT 10 Ampères 12 Volts Caractéristiques techniques   - Tension nominale du dispositif batterie : 12 Volts   - Courant de sortie maximum : 10 Ampères   - Tension en circuit ouvert du générateur photovoltaïque : 20V~23V (25°C)   - Plage de tensions de la régulation en mode MPPT : 12V à 23V   - Protection contre la décharge profonde (Low Voltage Disconnection LVD) : 10,7V   - Point de référence de ré-enclenchement (Low Voltage Reconnection LVR) : 12,6V   - Tension de maintien (entretien) : 14 Volts à 25°C   - Compensation de température : -4mV par module de batterie - Plage des températures de fonctionnement : De -20 à + 60 °C

  9. Éclairage des restanques Stockage de l’énergie Batterie solaire AGM 12 Volts 200 Ah sans entretien

  10. Éclairage des restanques Commande – Distribution de l’éclairage Programmateur 12 Volts Caractéristiques techniques du programmateur 12 Volts Tension : 6 à 15 Volts DC Intensité maximum : 25 Ampères Plage de températures de fonctionnement : -10°C à +50°C Plage de réglage : de 1 minute à 168 heures Dimensions : 121 x 74 x 50 mm Consommation : < 4 VA Poids : 230 grammes

  11. Éclairage des restanques Solution d’éclairage 7 Ampoules montées sur Spot orientable étanche Caractéristiques techniques de l’ampoule Tension : 12 Volts continus Consommation : 3W Nombre de Leds : 36 Leds Culot : européen type E27 Ouverture : 15° Couleur : blanc Durée de vie : 50 000 heures Intensité : 12 000 mcd (milli candela) Dimensions : Ø 62 mm x 83 mm (PAR20)
