R f i d

R F I D

학과 : 컴퓨터학과(야)

학번 : 19912821

이름 : 김 학 수


  • 개요

  • IT 839

  • RFID ?

  • RFID 장점

  • 태그의 구조 및

    동작원리

  • 시스템 구성

  • Tag의 동작원리

  • 주파수별 특징

  • RFID 사용 예

  • 하이 패스 시스템

  • RFID 는..

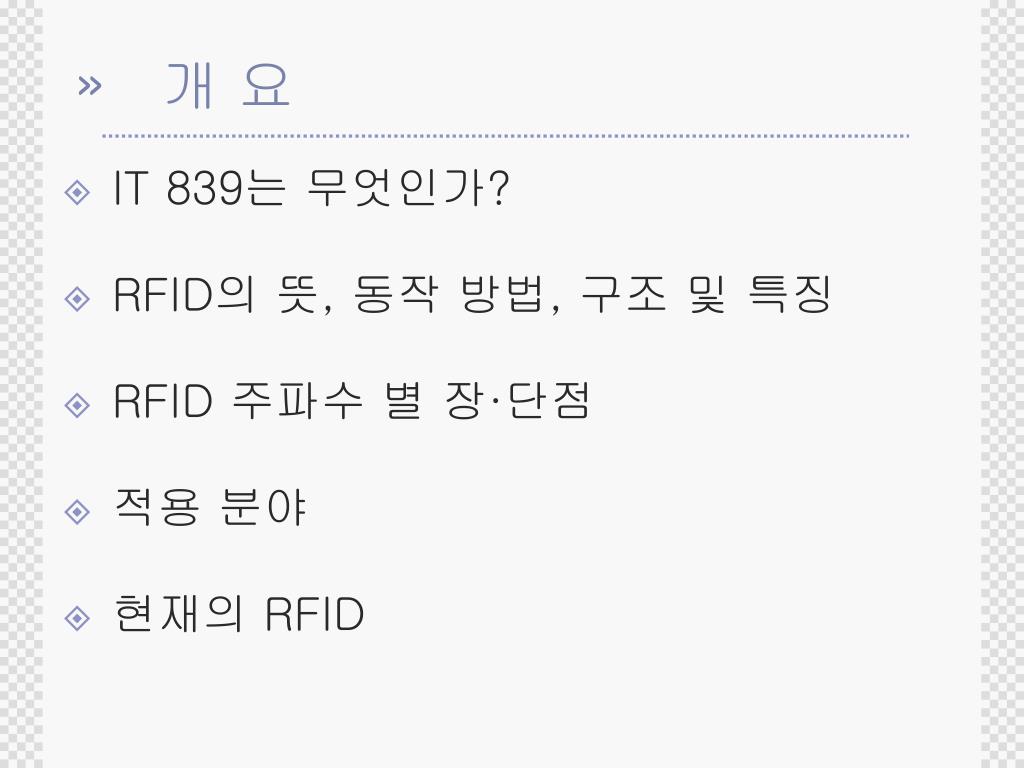

  • IT 839는 무엇인가?

  • RFID의 뜻, 동작 방법, 구조 및 특징

  • RFID 주파수 별 장·단점

  • 적용 분야

  • 현재의 RFID


It 839
IT 839

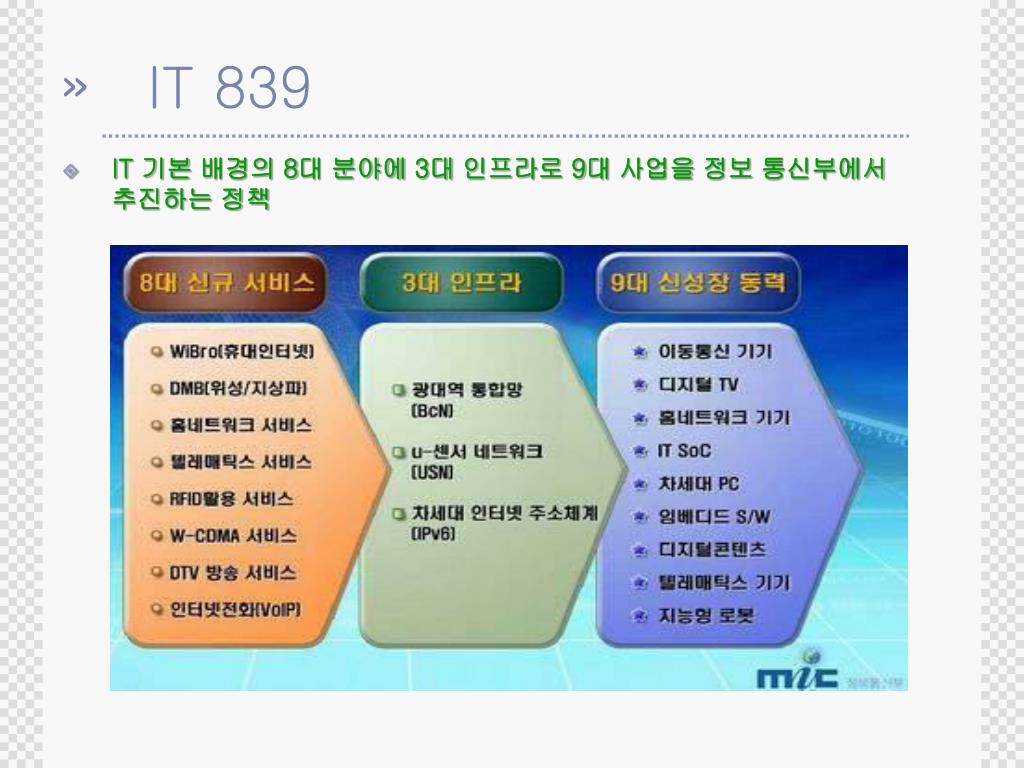

  • IT 기본 배경의 8대 분야에 3대 인프라로 9대 사업을 정보 통신부에서

    추진하는 정책


RFID ?

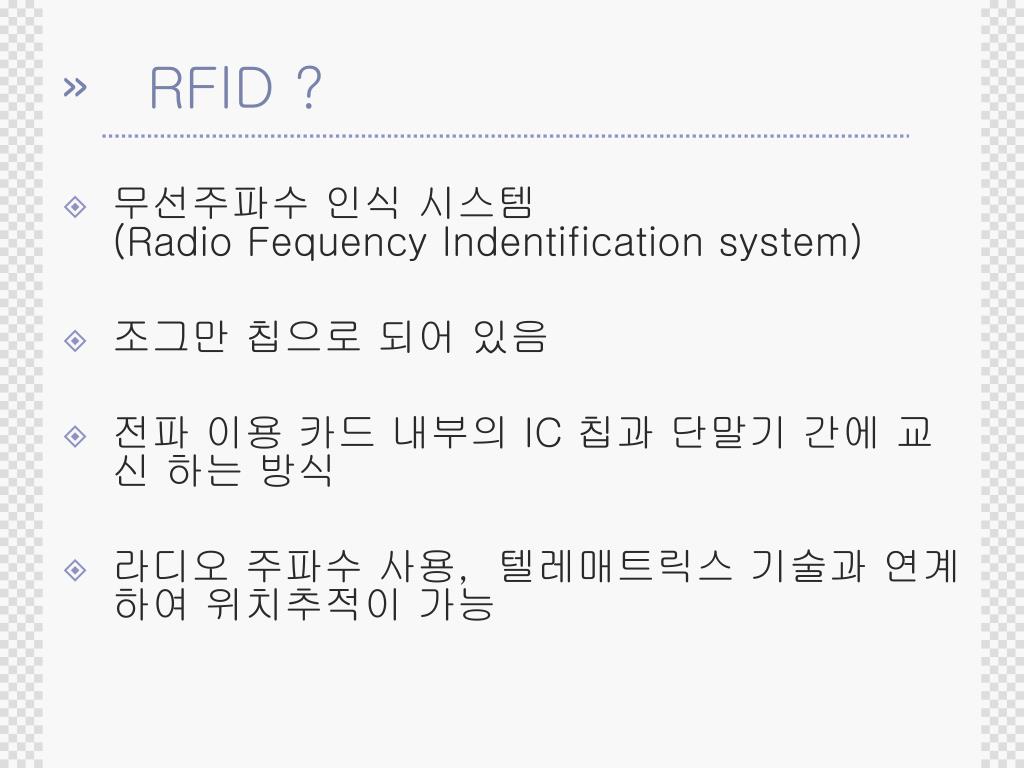

  • 무선주파수 인식 시스템 (Radio Fequency Indentification system)

  • 조그만 칩으로 되어 있음

  • 전파 이용 카드 내부의 IC 칩과 단말기 간에 교신 하는 방식

  • 라디오 주파수 사용, 텔레매트릭스 기술과 연계하여 위치추적이 가능


RFID 장점

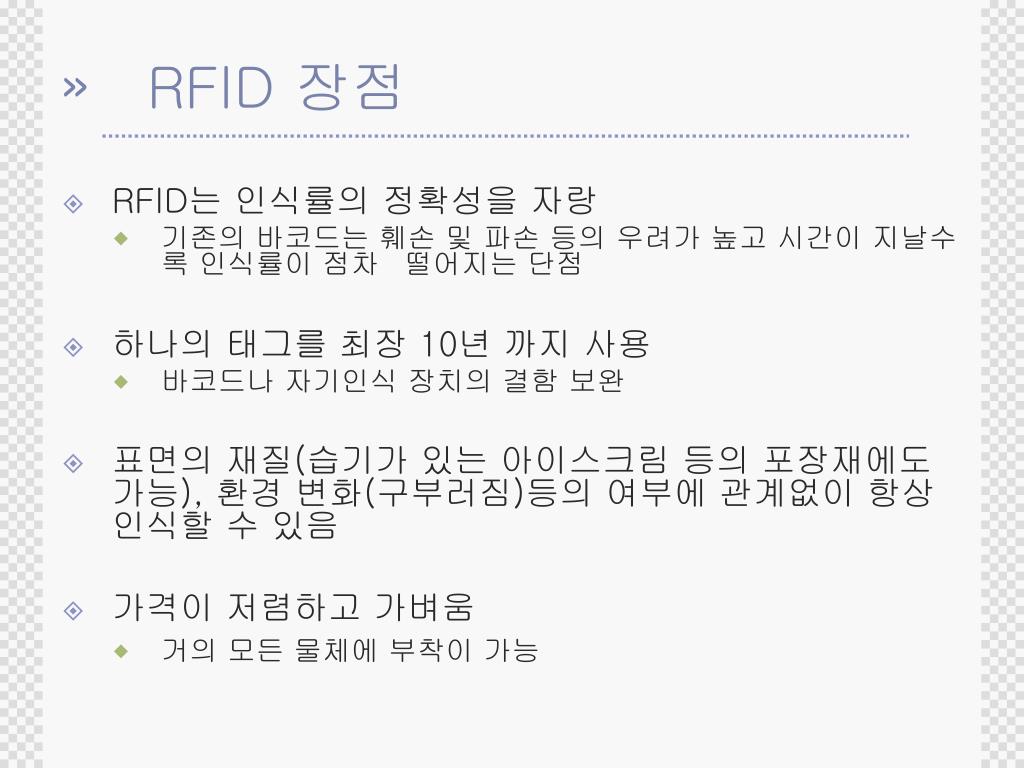

  • RFID는 인식률의 정확성을 자랑

    • 기존의 바코드는 훼손 및 파손 등의 우려가 높고 시간이 지날수록 인식률이 점차 떨어지는 단점

  • 하나의 태그를 최장 10년 까지 사용

    • 바코드나 자기인식 장치의 결함 보완

  • 표면의 재질(습기가 있는 아이스크림 등의 포장재에도 가능), 환경 변화(구부러짐)등의 여부에 관계없이 항상 인식할 수 있음

  • 가격이 저렴하고 가벼움

    • 거의 모든 물체에 부착이 가능


태그의 구조 및 동작원리

  • 태그의 구조

    • 기본적으로 3가지

      - Front - end Analog Part

      - Digital Part

      - Memory Part로 나뉜다


태그의 구조 및 동작원리(1)

  • Front - end Analog Part

  • Tag가 동작하기 위한 전원을

    생성하고 전송된 데이터를

    추출한다.

    -메모리에서 읽은 정보를 리더에 송신하는 역할을 한다.

  • 복조기(demodulation),

    변조기(modulation ), 전원

    발생기 같은 단위블록으로

    구성.


태그의 구조 및 동작원리(2)

  • Digital Part

    - Tag가 동작하기 위한 클럭을 발생시킨다.

  • 아날로그 파트에서 추출된

    데이터와 클럭간의 동기를

    맞춘다.

    - 리더에서 전송 받은 명령에

    의해서 Memory를 제어한다.

  • Power on reset , 클럭발생기,

    컨트롤러 같은 단위블록으로

    구성.


태그의 구조 및 동작원리(3)

  • Memory Part

  • 데이터의 저장, 읽기, 지우기 등을 한다.

    - EEPROM(Electrically Erasable and Programmable ROM)과 승압 회로로 구성




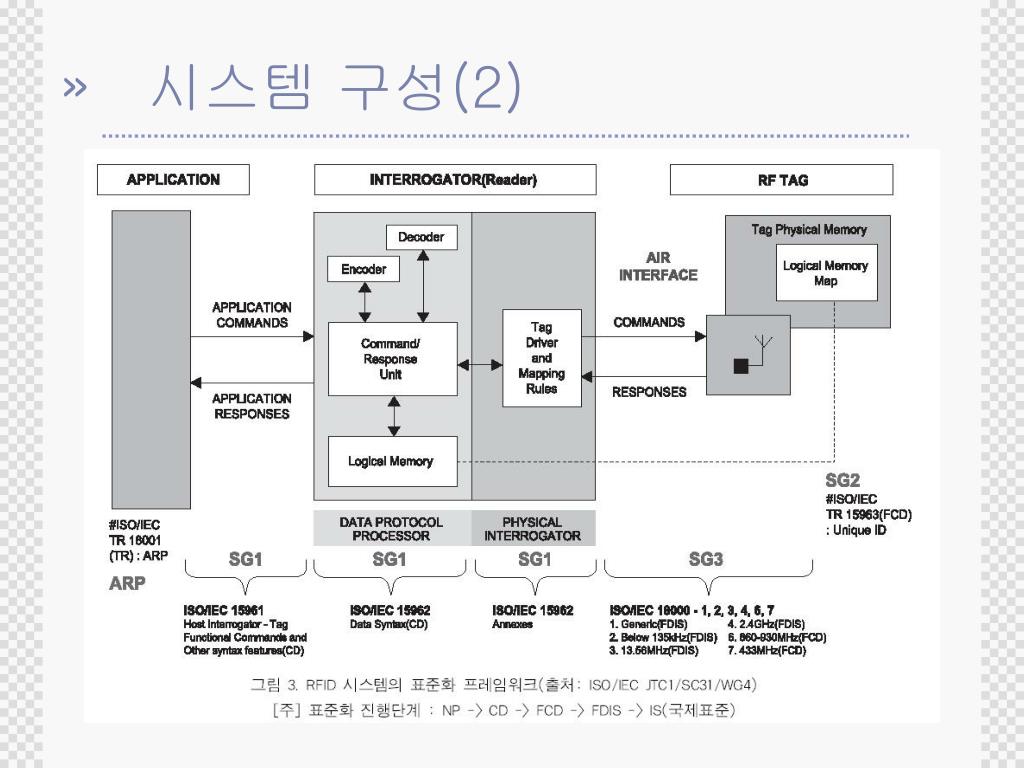

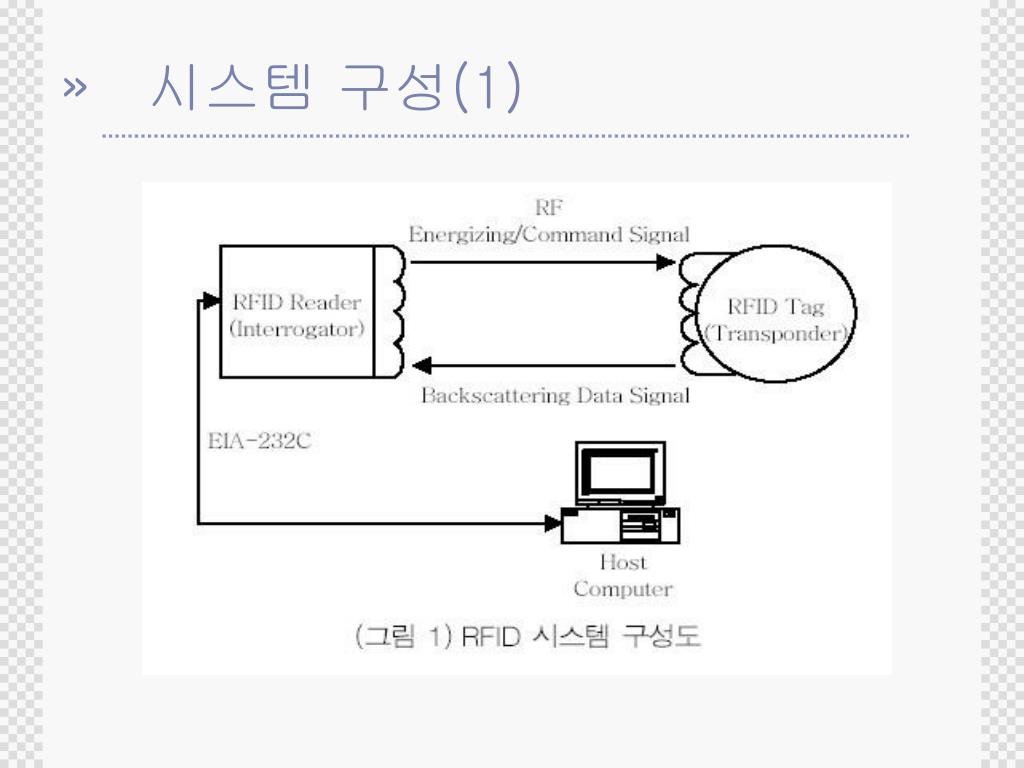

Tag의 동작원리

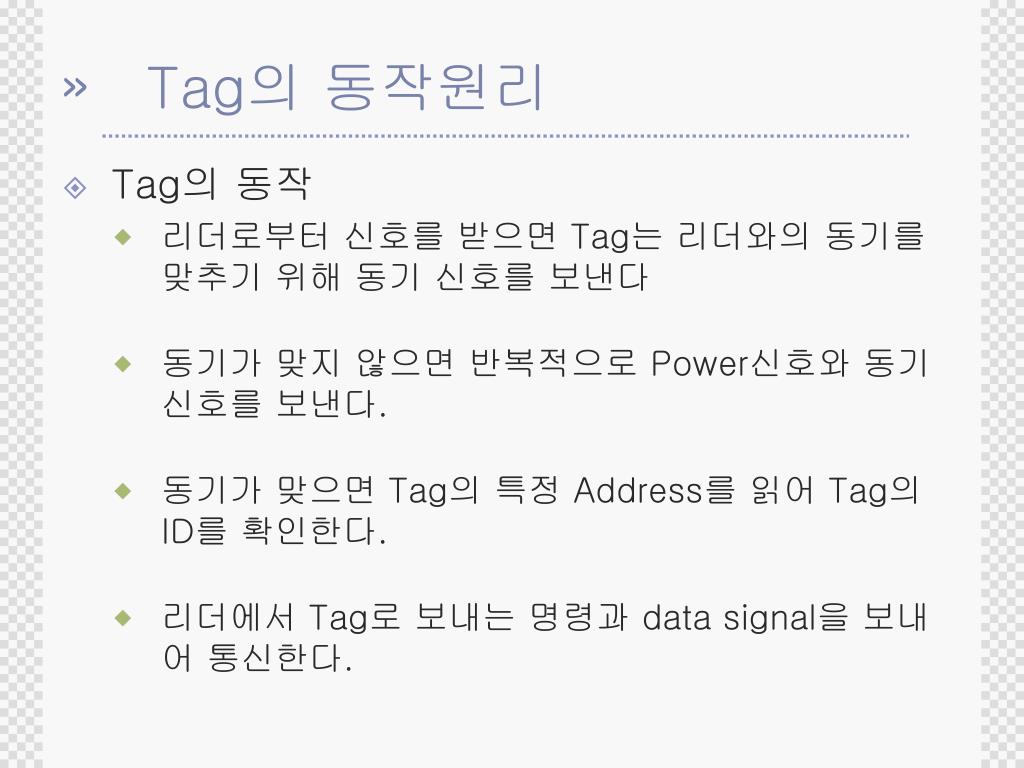

  • Tag의 동작

    • 리더로부터 신호를 받으면 Tag는 리더와의 동기를 맞추기 위해 동기 신호를 보낸다

    • 동기가 맞지 않으면 반복적으로 Power신호와 동기 신호를 보낸다.

    • 동기가 맞으면 Tag의 특정 Address를 읽어 Tag의 ID를 확인한다.

    • 리더에서 Tag로 보내는 명령과 data signal을 보내어 통신한다.



RFID 사용 예

  • 통행료 자동 지불 시스템(Electronic Toll Collection System)

    • 자동차가 고속도로 등의 톨게이트(tollgate)를 통과할 때 게이트와 자동차 내 컴퓨터 간의 통신으로 자동적으로 요금을 지불하는 시스템

    • 장점

      • 현재와 같이 일단 정지할 필요가 없어 게이트를 통과하는 시간이 대폭 단축된다

      • 부근의 교통 체증 완화는 물론 배출 가스를 줄이는 데 크게 기여


하이 패스 시스템(1)

  • 달리는 차안에서 무선 또는 적외선 통신을 이용하여 통행료를 지불하는 전자요금 징수시스템


하이 패스 시스템 (2)

  • 1단계 : 통행료 징수

  • 2단계 : 통행료징수 확인

  • 장비

    • 차량 앞유리 중앙 하단에 부착

    • 요금소 안테나와 각종 정보를주고 받는 무선 송수신 장치

차량 탑재기(OBU:On Board Unit)하이패스 플러스 카드

(Hi-pass Plus Card, 전자카드)


RFID 는..

  • 바코드나 자기인식 장치의 결함을 보완하고 사용의 편리성, 물류나 재고관리, 도난방지 등에도 적용할수 있어기술의 진보에 따라 활용범위가 비약적으로 증가되고 있는 차세대 핵심 기술

  • RFID가 처음 등장된 것은 약 20여년 전, 그 당시는 태그가격과 적용 기술문제로 상용화 되지 못했지만 현재는 약 1500원 가격으로 떨어져 실용화 단계에 놓임

  • 최근 월마트나 베네통 등에서 RFID 태그의 상용화를 고려하고 있음

  • 유비쿼터스 시대에 있어서 RFID는 없어서 안될 중요한 기술
