Presentation Transcript


3342807

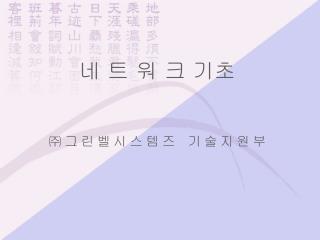

네 트 워 크 기초

㈜그린벨시스템즈 기술지원부


O s network

O/S 설치 후 Network설정

  • 네트워크 정보수집

    • 시스템의 호스트 네임 및 IP Address

    • Router(Default router)

    • DNS Server

    • Netmask

  • 시스템의 호스트 네임, IP Address 확인

    • /etc/hosts

    • /etc/hostname.hme0

(주)그린벨시스템즈


3342807

  • /etc/nodename

  • /etc/net/ticlts/hosts, /etc/net/ticots/hosts, /etc/net/ticotsord/host

  • 시스템의 NetMask 확인 및 설정

    • /etc/netmasks

  • (주)그린벨시스템즈


    3342807

    Router 설정

    /etc/defaultrouter 파일에 영구적으로 등록

    /usr/sbin/route 명령어로 라우팅 테이블에 router 등록

    # route add default 203.240.208.1 1

    DNS 설정

    /etc/nsswitch.conf

    (주)그린벨시스템즈


    3342807

    /etc/resolv.conf

    네트워크 설정확인

    Network Interface

    Routing Table

    (주)그린벨시스템즈


    3342807

    네트워크 연결상태확인(/usr/sbin/ping)

    • localhost 점검

    • router 연결 상태

    • DNS 연결 상태

    (주)그린벨시스템즈


    Network interface speed mode

    Network interface speed 및 mode 설정

    설정방법

    • /usr/sbin/ndd command 이용 일시적으로 설정

    • /etc/system 파일에 parameter 등록 영구적인 설정

      ndd 명령어 이용 parameter 설정

    • 강제적으로 100M full-duplex mode 설정

      # ndd -set /dev/hme adv_100fdx_cap 1

      # ndd -set /dev/hme adv_100hdx_cap 0

      # ndd -set /dev/hme adv_10fdx_cap 0

      # ndd -set /dev/hme adv_10hdx_cap 0

      # ndd -set /dev/hme adv_autoneg_cap 0

      # ndd -set /dev/hme adv_100T4_cap 0

      • 1 = ON0 = OFF

    (주)그린벨시스템즈


    3342807

    /etc/system 파일에 등록

    • 강제적으로 100M full-duplex mode 설정

      set hme:hme_adv_autoneg_cap=0

      set hme:hme_adv_100T4_cap=0

      set hme:hme_adv_100fdx_cap=1

      set hme:hme_adv_100hdx_cap=0

      set hme:hme_adv_10fdx_cap=0

      set hme:hme_adv_10hdx_cap=0

      • 1 = ON0 = OFF

        속도, 모드설정 및 auto-negotiation 상태확인

        # ndd –get /dev/hme link_status (0=link down 1=link up)

        # ndd –get /dev/hme link_speed (0=10Mbps 1=100Mbps)

        # ndd –get /dev/hme link_mode (0=half 1=full duplex)

        # ndd –get /dev/hme autoneg_cap (0=Off 1=On)

        링크 파트너 설정 검사

        # ndd –get /dev/hme lp_autoneg_cap

        # ndd –get /dev/hme lp_100fdx_cap

        (1=enable/capable, 0=not “enable/capable”)

    (주)그린벨시스템즈


    Network commend

    Network Commend

    /usr/sbin/ifconfig

    • 모든 네트워크 인터페이스 파라미터들의 구성 정보를 보여주고, IP Address나 파라미터들을 재정의하는데 사용

    • /usr/sbin/ifconfig –a : 로컬 호스트에서 사용하고 있는 모든 네트워크 인터페이스의 구성정보를 확인

      • lo0, hme0 : 네트워크 인터페이스 이름

      • flags : 인터페이스의 상태를 수로 표현한 것

      • mtu : packet fragmentation을 결정

      • inet : 인터페이스을 위한 IP Address

      • netmask : network layer에서 패킷의 incoming/outcoming을 위해 적용되며 network address bit들을 나타내는 bit 값을 정의하기 위해 사용

      • broadcast : 모든 호스트에게 메시지를 보낼 때 사용되는 명령어

      • ether : ARP에 의해 사용되는 ethernet address

    (주)그린벨시스템즈


    3342807

    • interface disable

      • # ifconfig hme0 down

    • interface enable

      • # ifconfig hme0 up

    • interface close

      • # ifconfig hme0 unplumb

    • interface open

      • # ifconfig hme0 plumb

    • IP Address 설정

      • # ifconfig hme0 203.240.208.16

    • netmask와 broadcast 값 변경

      • # ifconfig hme0 down

      • # ifconfig netmask 255.255.255.0 boradcast + up

    • 파라미터들을 한 번에 설정

      • # ifconfig hme0 down

      • # ifconfig hme0 203.240.208.16 netmask 255.255.255.0 broadcast + up

    (주)그린벨시스템즈


    3342807

    /usr/sbin/snoop

    • 네트워크 패킷을 캡쳐하고 패킷의 목록을 보고자 할 때

    • Summary mode를 사용하여 broadcast packets 검사

      • # snoop broadcast

    (주)그린벨시스템즈


    3342807

    • verbose mode를 사용하여 broadcast의 packet 및 header 정보 출력

      • # snoop –v broadcast

    (주)그린벨시스템즈


    3342807

    • Summary verbose mode를 사용하여 특정호스트로의 들오고 나가는 packet상의 정보 출력

      • # snoop –V greenbell

    (주)그린벨시스템즈


    3342807

    • Summary verbose mode를 사용하여 특정호스트로의 들오고 나가는 packet상의 정보 출력을 파일로 저장

      • # snoop –o /tmp/snooper –V greenbell

    • 파일로 저장된 snoop data를 읽을 때

      • # snoop –i /tmp/snooper

    (주)그린벨시스템즈
