Organisasi komputer

ORGANISASI KOMPUTER

Pertemuan 6

PeralatanPenyimpanan Data

Author: Linda Norhan,ST.


Magnetik disk

Magnetik Disk

  • Piringanbundar yang terbuatdaribahantertentu (logamatauplastik) dengan permukaan dilapisi bahan yang dapat di magnetisasi.

  • Head, merupakankomparanpengkonduksi (conducting coil).Bersifatstasioner,piringan disk berputarsesuaikontrolnya.

  • metodelayout, constant angular velocity dan multiple

    zoned recording

  • Diorganisasidalambentukcincin – cincinkonsentris yang disebuttrack,trackdipisahkanoleh gap(gap: mencegahataumengurangikesalahanpembacaanmaupunpenulisan yang disebabkanmelesetnya head ataukarenainterferensimedan magnet)

  • Sejumlah bit yang samaakanmenempati track – track yang tersedia

  • Semakinkedalam disk makakerapatan (density) disk akanbertambahbesar

  • Data dikirimkememoriinidalambentukblok, umumnyabloklebihkecilkapasitasnyadaripada track

  • Blok – blok data disimpan dalam disk yang berukuran blok, yang disebut sector

  • Track biasanyaterisibeberapa sector, umumnya 10 hingga 100 sector tiaptracknya


Layout data disk

Head harusbisamengidentifikasi

titik awal atau posisi – posisi sector maupun track

Data yang disimpanakandiberi header data tambahan yang menginformasikanletaksector dantrack suatu data

Tambahanheader data inihanyadigunakan oleh sistem disk drive

saja tanpa bisa diakses oleh pengguna

Layout data disk


Format data

Format data

ID merupakan header data yang digunakan disk drive menemukanletak sector dantracknya.

Byte SYNCH adalahpola bit yang menandakanawalfield data


Gerakan head

Gerakan Head

head tetapsetiap track memilikikepala head sendiri

head bergerak, satukepala head digunakanuntukbeberapatrack dalamsatu muka disk.

Pada head bergerakadalahlengan head bergerakmenujutrack yang diinginkan berdasarkan perintah dari disk drive-nya


Portabilitas disk

Portabilitas disk

  • Disk yang tetap (non-removable disk)

  • Disk yang dapatdipindah (removable disk).

    Keuntungan : tidakterbatasdengan

    kapasitasdisk danlebihfleksibel


Sides dan platters

Sides dan Platters

  • Sides :

    satusisi disk (single sides)

    Duamuka disk (double sides)

  • Platters :

    Satupiringan (single platter)

    Banyakpiringan (multiple platter).


Mekanisme head

Mekanisme head

  • Head yang menyentuh disk (contact) sepertipada floppy disk, head yang mempunyaicelahutaratetapmaupun yang tidaktetaptergantungmedanmagnetnya. Celahataujarak head dengan disk tergantungkepadatandatanya, semakinpadatdatanyadibutuhkanjarak head yang semakindekat, namunsemakindekat head makafaktorresikonyasemakinbesar, yaituterjadinyakesalahanbaca.

  • Teknologi Winchester dari IBM mengantisipasimasalahcelah head diatasdenganmodel head aerodinamik. Head berbentuklembarantimahyang beradadipermukaan disk apabilatidakbergerak, seiringperputarandisk makadisk akanmengangkatheadnya.

  • Istilah Winchester dikenalkan IBM pada model disk 3340-nya. Model inimerupakanremovable disk pack dengan head yang dibungkusdidalampack. Sekarang istilah Winchester digunakan oleh sembarang disk drive yang dibungkus pack danmemakairancangan head aerodinamis


Disk piringan banyak multiple platters disk

Disk piringanbanyak (multiple platters disk)


Floppy disk disket

Floppy Disk (Disket)

Head menyentuhpermukaan disk saat

membacaataupunmenulis. Disket tidak tahan lama dan seringrusak.

Makadibuatmekanismepenarikan head danmenghentikanrotasi disk

ketika head tidakmelakukanoperasi

bacadantulis.

Namunakibatnyawaktuaksesdisketcukup lama


Ide disk harddisk

IDE Disk (Harddisk)

  • IBM,Seagate 10 MB. 4 head, 306 silinderdan 17 sektor per track, dicontrol disk Xebec pada sebuah kartu plug-in.

  • teknologi drive IDE (Integrated Drive Electronics) padatengahtahun 1980.satupaketterintegrasi. IDE hanya mampu menangani disk berkapasitas maksimal528 MB danmengontrol 2 disk.

  • IDE berkembangmenjadi EIDE (Extended Integrated Drive Electronics) mampumenanganiharddisklebihdari 528 MB danmendukungpengalamatanLBA (Logical Block Addressing), yaitumetodepangalamatan yang hanyamemberinomerpadasektor – sektormulaidari 0 hinggamaksimal224-1.

  • Metodeinimengharuskanpengontrolmampumengkonversialamat -alamat LBA menjadi alamat head, sektor dan silinder.

  • Peningkatankinerjalainnyaadalahkecepatantranfer yang lebihtinggi, mampumengontrol 4 disk, mampumengontrol drive CD-ROM


Scsi disk harddisk

SCSI Disk (Harddisk)

  • SCSI (Small Computer System Interface) miripdenganIDE dalamorganisasipengalamatannya.

  • piranti antarmukanya yang mampu mentransfer

    data dalamkecepatantinggi.

  • Kecepatantransfernyatinggi

  • SCSI adalahsebuah bus karenamampusebagaipengontrolhingga 7 peralatanseperti: harddisk, CD ROM, rekorder CD, scanner danperalatanlainnya. Masing–masingperalatanmemiliki ID uniksebagaimedia pengenalanoleh SCSI


Raid redundancy array of independent disk

RAID (Redundancy Array of Independent Disk)

  • Mampumenanganibeberapa disk dengansistemaksesparaleldanredudansiditambahkanuntukmeningkatkanreliabilitas.

  • Menghasilkanresultankecepatan disk yang lebihcepat (pararel).

  • Teknologidatabase sangatpentingdalam model disk inikarenapengontrol disk harusmendistribusikandata padasejumlah disk danjugamembacaankembali

  • Karakteristikumum:

    -RAID adalahsekumpulan disk drive yang dianggapsebagaisistemtunggaldisk.

    -Data didistribusikanke drive fisik array.

    -Kapasitasredudant disk digunakanuntukmenyimpaninformasiparitas, yang menjaminrecoveribility data ketikaterjadimasalahataukegagalandisk


Raid tingkat 0

RAID tingkat 0

  • Bukan RAID (tidakmenggunakanredundansidalammeningkatkankinerjanya.)

  • Data didistribusikanpadaseluruh disk secara array merupakankeuntungandaripadamenggunakansatu disk berkapasitasbesar.

  • RAID – 0 menjadi model data strip pada disk dengansuatumanagement tertentuhingga data sistemdata dianggaptersimpanpadasuatu disk logik.

  • Mekanismetranfer data dalamsatusektorsekaligussehinggahanyabaikuntukmenanganitranferdata besar


Raid tingkat 1

RAID tingkat 1

  • Redundansidiperolehdengancaramenduplikasiseluruh data padadisk mirror-nya.

  • SepertiRAID – 0, RAID - 1 jugamenggunakanteknologi stripping

  • Perbedaansetiapstrip logikdipetakkankeduadisk yang secaralogikaterpisahsehinggasetiap disk pada array akanmemiliki mirror disk yang berisi data sama.

  • Mahal.

  • kinerjasekitardua kali lipatdibandingkan RAID – 0

  • padaoperasibaca, namununtukoperasitulistidaksecarasignifikanterjadipeningkatan.

  • Cocokdigunakanuntukmenangani data yang seringmengalamikegagalandalamprosespembacaan.

  • masih bekerja berdasarkan sektor – sektornya

  • KeuntunganRAID – 1 :Permintaanpembacaandapatdilayaniolehsalahsatu disk karenaterdapatdua disk berisi data sama, tergantungwaktuakses yang tercepat. Permintaan penyimpanan atau penulisan dilakukan pada 2 disk secara paralel. Terdapatback-up data, yaitudalam disk mirror-nya.


Raid tingkat 2

RAID tingkat 2

  • RAID – 2 menggunakan teknik akses paralel untuk

    semuadisk

  • Seluruhdisk berpartisipasidanmengeksekusisetiap

    permintaan sehingga terdapat mekanisme sinkronisasi

    perputarandisk danheadnya

  • Teknologistripping digunakandalamtingkatini, hanya

    stripnyaberukurankecil, sering kali dalamukuran word

    ataubyte

  • Koreksi kesalahan menggunakan sistem bit paritas

    dengankode Hamming


Raid tingkat 3

RAID tingkat 3

  • Diorganisasikanmiripdengan RAID – 2

  • Perbedaannyamembutuhkan disk redudanttunggal, tidaktergantungjumlah array disknya

  • Bit paritasdikomputasikanuntuksetiap data word dan

    ditulispada disk paritaskhusus

  • Saatterjadikegagalan drive, data disusunkembalidari

    sisadata yang masihbaikdandariinformasiparitasnya

  • Menggunakanaksesparaleldengan data didistribusikan

    dalambentuk strip – strip kecil

  • Kinerjanyamenghasilkan transfer berkecepatantinggi,

    namunhanyadapatmengeksekusisebuahpermintaan

  • I/O sajasehinggakalaudigunakanpadalingkungantransaksidata tinggiterjadipenurunankinerja


Raid tingkat 4

RAID tingkat 4

  • Menggunakanteknikakses yang independenuntuksetiapdisknya

    sehinggapermintaanbacaatautulisdilayanisecaraparalel

  • cocokuntukmenanganisistemdengankelajuantranfer data yang tinggi

  • Tidakmemerlukansinkronisasi disk karenasetiapdisknyaberoperasisecaraindependen.

  • Stripping data dalamukuran yang besar.

  • Strip paritas bit per bit dihitungkeseluruh strip yang berkaitanpadasetiapdisk data

  • Paritasdisimpanpada disk paritaskhusus

  • Saatoperasipenulisan, array management software tidakhanyameng-update data tetapijugaparitas yang terkait

  • Keuntungannya dengan disk paritas yang khususmenjadikankeamanan data lebihterjamin, namundengan disk paritasyang terpisahakanmemperlambatkinerjanya


Raid tingkat 5

RAID tingkat 5

  • Mempunyaikemiripandengan RAID – 4 dalam

    organisasinya

  • Perbedaannyaadalah strip – strip paritasdidistribusikanpadaseluruh disk.

  • Untukkeamanan, strip paritassuatu disk disimpanpada disk lainnya.

  • RAID – 5 perbaikandari RAID – 4 dalamhalpeningkatankinerjanya.

  • Disk ini biasanya digunakan dalam server jaringan


Raid tingkat 6

RAID tingkat 6

  • Merupakanteknologi RAID terbaru.

  • Menggunakan metode penghitungan dua paritas

    untuk alasan keakuratan dan antisipasi terhadap

    koreksikesalahan.

  • Seperti halnya RAID – 5, paritas tersimpan pada

    disk lainnya.

  • Memilikikecepatan transfer yang tinggi


Optical disk cd compact disk

Optical DiskCD (Compact Disk)

  • 1980,Philips&Sony mengembangkan CD (Compact Disk).

  • Detail teknisprodukinidipublikasikandalam international standard resmipadatahun 1983 yang populerdisebut red book.

  • CD merupakan disk yang tidakdapatdihapus, mampumenyimpanmemorikuranglebih 60 menitinformasiaudio pada salah satu sisinya.

  • CD yang mampumenyimpan data dalamjumlahyang besar, menjadikannya media penyimpan yang fleksibeldigunakan di berbagai peralatan seperti komputer, kameravideo, MP3 player, dan lain-lain


Cd rom compact disk read only memory

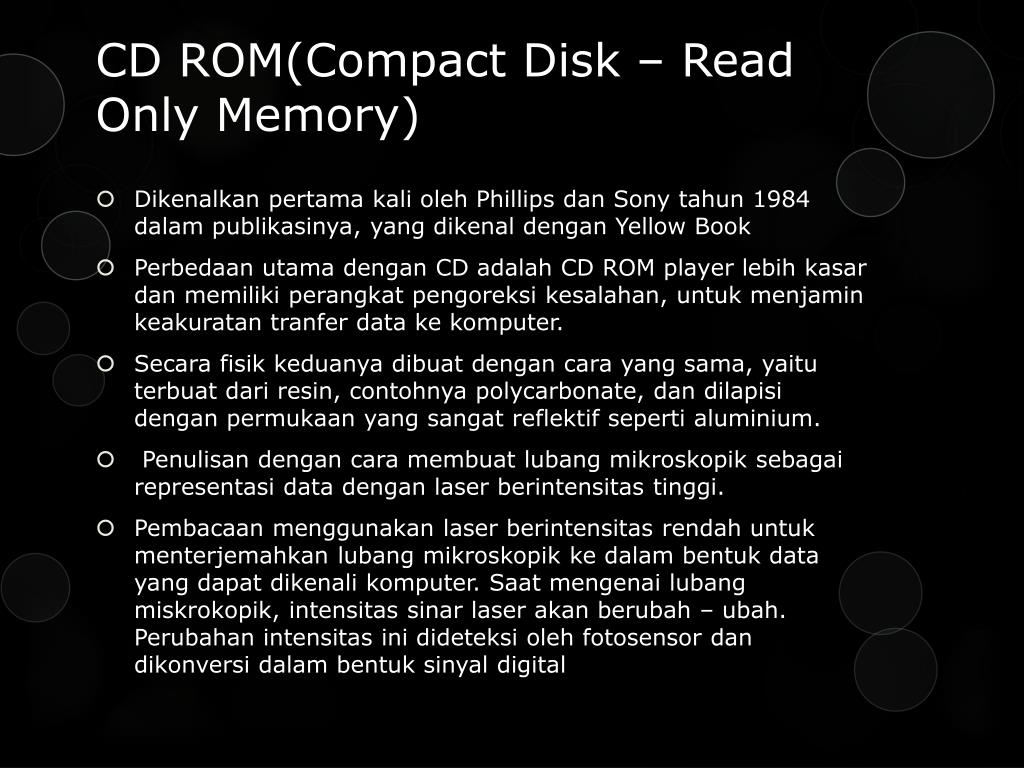

CD ROM(Compact Disk – Read Only Memory)

  • Dikenalkan pertama kali oleh Phillips dan Sony tahun 1984 dalam publikasinya, yang dikenaldengan Yellow Book

  • Perbedaanutamadengan CD adalah CD ROM player lebihkasardan memiliki perangkat pengoreksi kesalahan, untuk menjamin keakuratantranfer data kekomputer.

  • Secarafisikkeduanyadibuatdengancara yang sama, yaituterbuatdari resin, contohnya polycarbonate, dan dilapisi dengan permukaanyang sangatreflektifsepertialuminium.

  • Penulisandengancaramembuatlubangmikroskopiksebagairepresentasidata dengan laser berintensitastinggi.

  • Pembacaanmenggunakan laser berintensitasrendahuntukmenterjemahkanlubangmikroskopikkedalambentuk data yang dapatdikenalikomputer. Saatmengenailubangmiskrokopik, intensitassinar laser akanberubah – ubah. Perubahanintensitasinidideteksiolehfotosensordandikonversidalambentuksinyal digital


Organisasi komputer

Karakteristik :

Saatdisk membaca data dibagiandekatpusatdisk diperlukanputaranrendahkarenapadatnyainformasidata,sedangkan apabila data berada di bagian luardisk diperlukankecepatan yang lebihTinggi

Metodemengatasaimasalahkecepatan:

Sistemconstant angular velocity (CAV), yaitu bit – bit informasi direkam dengankerapatan yang bervariasisehinggadidapatkanputaran disk yang sama.

Metode ini biasa diterapkan dalamdisk magnetik, kelemahannyaadalahkapasitas disk menjadiberkurang.

Sistemconstant linier velocity (CLV), yaitudalammengantisipasikerapatan data pada disk denganmenyesuaikankecepatanputaran disk yang dikontrololehdisk drive-nya.


Organisasi komputer

  • Data pada CD-ROM diorganisasikansebagaisebuahrangkaianblok-blokFormat ,terdiri dari field-field :

    -Sync : Field sync mengidentifikasikanawalsebuahblok. Field initerdiridarisebuah byte yang seluruhnyanol, 10 byte yang seluruhnyasatu, dansebuah byte akhir yang seluruhnya nol.

    -Header : Header terdiridarialamatblokdan byte mode. Mode nolmenandakansuatu field data blanko; mode satumenandakanpenggunaankode error-correcting dan 2048 byte data; mode duamenandakan 2336 byte data penggunatanpakodeerror-correcting.

    -Data : Data pengguna

    -Auxiliary : Data pengguna tambahan dalam mode dua. Pada mode satu, data inimerupakankode error-correcting 288 byte.


Organisasi komputer

Sistem file CD-ROM yang standar, di High Sierras

(perbatasan California – Nevada) dikenaldengan

sebutan High Sierra (IS 9660). Standarinimeliputi 3

level. Level 1 diantaranyaberisi :

  • Nama – nama file maksimum 8 karakter, yang secara opsional diikutidengannamaekstensimaksimal 3 karakter. (Menyesuaikansistemoperasi MS-DOS. Untuk level 2 mencapai 32 karakter.

  • Nama – nama file hanyadapatmemuathuruf – hurufbesar,digit,dankaraktertambahantertentusaja.

  • Direktoridapatdibuathinggamencapai 8 tingkattanpamemuatkarakterekstensi.


Format blok cd rom

Format blok CD-ROM


Cd r compact disk recordables

CD – R (Compact Disk Recordables)

  • Secarafisik CD-R merupakan CD polikarbonatkosongberdiameter120 mm sama seperti CD ROM.

  • Perbedaannyaadanyaalur – aluruntukmengarahkan laser saatpenulisan. Awalnya CD-R dilapisiemassebagai media refleksinya.

  • Permukaanreflektifpadalapisanemastidakmemilikidepresiataulekukan – lekukan fisik seperti halnya pada lapisan aluminium sehinggaharusdibuattiruanlekukanantara pit danland-nya. Caranyadenganmenambahkanlapisanpewarnadiantarapilikarbonatdanlapisanemas.

  • Jenispewarna yang seringdigunakanadalah cyanine yang berwarnahijaudanpthalocynine yang berwarnaoranyekekuningkuningan. Pewarnainisamaseperti yang digunakandalam film fotografisehinggamenjadikan Kodak dan Fuji produsenutama CD-R


Organisasi komputer

  • Sebelumdigunakanpewarnabersifattransparansehinggasinarlaser berdayatinggidapatmenembussampaikelapisanemassaatprosespenulisan.

  • Saat sinar laser mengenai titik pewarna, sinar ini memanaskannya sehinggapewarnateruraimelepaskanikatankimianyamembentuksuatunoda. Noda – nodainilahsebagairepresentasi data yang nantinyadapatdikenaliolehfoto-detektorapabiladisinaridengan laser berdayarendahsaatprosespembacaan.

  • Seperti halnya jenis CD lainnya, CD-R dipublikasikan dalam buku tersendiri yang memuat spisifikasi teknisnya yang dikenal dengan Orange Book. Buku inidipublikasikantahun 1989.

  • Terdapatformat pengembangan, yaituditemukannyaseri CD-ROM XA yang memungkinkanpenulisan CD-R secarainkrementalsehinggamenambahfleksibilitasprodukini.

  • CD_ROM XA memilikimultitrackdansetiap track memiliki VOTC (volume table of content) tersendiri. Berbedadengan model CD-ROM sebelumnyayang hanyamemiliki VOTC tunggal pada permulaan saja.


Cd rw compact disk rewritables

CD – RW (Compact Disk Rewritables)

  • Jenis CD inimemungkinkanpenulisanberulang kali sehinggajenisinimemilikinilaikompetitifdibandingkanjenis lain. Karenaprosespenulisan berulang kali maka secara fisik berbeda dengan CD-R.

  • CD-RW tidakmenggunakanlapisanpewarna, namunmenggunakanlogampaduanantaraperak, indium, antimondan tellurium.

  • CD-RW drive menggunakan laser dalam 3 dayaberbeda.

    -Laser berdayatinggibertugasmelelehkanpaduanlogamuntuk

    mengubahkondisistabilkritalinreflektivitastinggimenjadikondisistabilamorfreflektivitasrendah agar menyerupaisebiahpit.

    -Laser berdayasedangmenjadikanlogampaduanmelelehdanberubahmenjadikondisikristalinalamiahsebagairepresentasiland.

    -Laser berdayarendahdigunakandalamprosespembacaansaja.

  • Saatini CD-RW belummampumenggeserpenggunaanCD-R karenadisampingharganyamasihrelatifmahaldibandingkanCD-R, jugakarena CD-R yang tidakdapatdihapusmerupakanbackup data terbaiksaatini.


Dvd digital versatile disk awalnya digital video disk

DVD(Digital Versatile Disk, awalnya Digital Video Disk)

  • Pengembangan CD untukmemenuhikebutuhanpasardalampenyimpananmemoribesar

  • DesainDVD samadengan CD biasa, terbuatdaripolikarbonat1,2 mm yang berisi pit dan land, disinaridioda laser dandibacaolehfoto-detektor

  • DVD lebihbe sarkapasitasnya, yaituuntuksisitunggaldanberlapistunggal4,7 GB, sedangkanuntukberlapisgandaataupunbersisigandaakanlebihbesarlagi

  • Hal yang baru :

    • Pit – pit lebihkecil (0,4 mikron, atausetengahnya CD biasa)

    • Spiral lebihrapat (0,74 mikron, sedangkanpada CD biasa 1,6 mikron)

    • Menggunakanteknologi laser merahdenganukuran 0,65 mikron, sedangkanpada CD biasa 0,78 mikron.


Organisasi komputer

  • Tranfer data pada DVD drive sekitar 1,4 MB/det, sedangkan CD biasahanya150 KB/det. Kecepatan, teknologi laser yang berbedamenimbulkansedikitmasalahuntukkompatibilitasdenganteknologi CD maupunCDROM. Akantetapi, saatinibeberapaprodusentelahmengantisipasidengandiadalaser gandaataupunteknologi lain yang memungkinkansalingkompatibel.

  • Saatiniberkembang 4 format DVD, yaitu :

    • Bersisi tunggal dengan lapisan tunggal (kapasitas 4,7 GB)

    • Bersisitunggaldenganlapisanganda (kapasitas 8,5 GB)

    • Bersisigandadenganlapisantunggal (kapasitas 9,4 GB)

    • Bersisigandadenganlapisanganda (kapasitas 17 GB)

  • Piringanberlapisgandamemilikisatulapisanreflektifpadabagianbawah, yang ditutupdenganlapisansemireflektif.

  • Lapisanbawahmemiliki pit dan land yang lebihlebar agar akuratdalampembacaansehinggalapisanbawahberkapasitaslebihkecildaripadalapisanatasnya.

  • Padapiringanbersisigandadibuatdenganmelekatkanduasisi disk.


Pita magnetik

Pita Magnetik

  • Sistem pita magnetikmenggunakanteknikpembacaandanpenulisan yang identikdengansistem disk magnetik

  • Medium pita magnetikberbentuk track – track paralel,

  • sistem pita lama berjumlah 9 buah track sehinggamemungkinkan penyimpanan satu byte sekali simpan dengan satu bit paritas pada track sisanya.

  • Sistempita barumenggunakan 18 atau 36 track sebagaipenyesuaianterhadaplebar word dalam format digital

  • Seperti pada disk, pita magnetik dibaca dan ditulisi dalambentukblok – blok yang bersambungan (kontinyu) yang disebut physical record.

  • Blok – bloktersebutdipisahkanoleh gap yang disebutinter-record gap


Format fisik pita magnetik

Format fisik pita magnetik


Organisasi komputer

  • Head pita magnetikmerupakanperangkatsequential access.

  • Head harusmenyesuaikanletak record yang akandibacaataupunakanditulisi.

  • Apabilahead beradaditempatlebihatasdarirecord yang diinginkanmaka pita perludimundurkandahulu, barudilakukanpembacaandenganarahmaju.

  • Sangatberbedapadateknologi disk yang menggunakanteknikdirect access.

  • Kecepatanputaran pita magnetikadalahrendahsehinggatransfer data menjadilambat.

  • Pita magnetik mulai ditinggalkan digantikan oleh jenis –jenisproduk CD


  • Login
