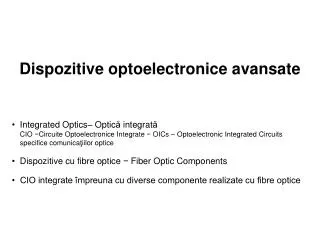

  1. Dispozitive optoelectronice avansate • Integrated Optics– Optică integrată CIO −Circuite Optoelectronice Integrate − OICs – Optoelectronic Integrated Circuits specifice comunicaţiilor optice • Dispozitive cu fibre optice − Fiber Optic Components • CIO integrate împreuna cu diverse componente realizate cu fibre optice

  2. Ghid plan cu stratul de ghidare îngropat

  3. Repartitor cu opt ieşiri ( repartitor x8 ) cu divizoare în Y ( cu două ieşiri )

  4. X din ghiduri stripe pe substrat plan

  5. Etapele de fabricaţie ale ghidului optic cu ‘miez’ îngropat Miez – Stratul de ghidare a radiaţiei, denumit filmde ghidare sau peliculă de ghidare

  6. Alinierea f.o. cu un ghid plan : ideea procedeului

  7. Reprezentare schematică a distribuţiei de putere opticăîn amplificatorul cu fibră

  8. Controlul automat al nivelului de ieşirea unui amplificator optic cu fibră dopată ( AGC Electro-optic ) AGC – Automatic Gain Control – Controlul Automat al Amplificării Circuitul AGC nu numai că supraveghează (controlează) puterea optică gene-rată, dar o şi stabilizează (Pout = const. ) reglând continuu puterea de pompaj

  9. Diagrama tranziţiilor pentru Erbiu

  10. Caracteristica amplificare-frecvenţă a unui amplificator cu f.o. dopată cu Er( caracteristica amplificare – lungime de undă )

  11. Caracteristica amplificare – λ a unui sistem de transmisie cu mai multe amplificatoare cu fibră dopată

  12. Saturarea caracteristicii de transfer a unui amplificator cu fibră dopată, în funcţie de nivelul puterii optice de ieşire Puterea optică generată la ieşirea amplificatorului este scoasă din cavitate şi conteazăîn bilanţul energetic ca pierderi ( diminuă inversiunea de populaţie, adică sărăceşte mediul activ de atomi excitaţi ( “pompaţi”, deci inversaţi), prin urmare resursele de amplificare scad când Poutcreste.

  13. Diagrama stărilor de energie în amplificatorul Er -Yb

  14. Alte procedee de pompare ( în afara celui codirecţional )

  15. Pompaj în învelis cu laser multi-stripe (arie laser )

  16. Pomparea a două amplificatoare optice cu aceeaşi pompă de energie

  17. Amplificator EDFA insensibil la polaritate

  18. Pompare la distanţă

  19. Sistem intrinsec-robust : căderea unui amplificator din lanţ nu întrerupe transmisia

  20. Calea de măsurare cu OTDRul într-un lanţ de transmisie cu amplificatoare optice OTDR – Optical Time-Domain Reflectometry – Reflectometrie în domeniul timp ( reflectometrie prin retrodifuzie – Rayleigh back scattering)

  21. Formula Rhodaminei B material cu care se dopează fibra de plastic pentru a deveni mediu activ ( pentru ai conferi capacitatea de a amplifica, CÂŞTIG )

  22. Repartitor activ x 16cu refacerea nivelului prin amplificare în ghiduri dopate cu Er

  23. Comparaţie Laser / SOA

  24. Schimbător de frecvenţă cu SRS − − Stimulated Raman Scattering

  25. Schimbător de frecvenţă cu FBG – Fiber Bragg Grating

  26. Schimbarea lungimii de undăîn mai multe trepte /etaje

  27. Amplificator optic Raman în banda de 1320 nm realizat cu reţele In-Fiber

  28. Dublor de frecvenţă (în lungimi de undă divizor cu 2 ), pentru obţinerea unei radiaţii albastre din infraroşu (850nm )

  29. Principiul cuplorului rezonant

  30. Omologie : Cuplorul rezonant mecanic

  31. Perioada / distanţele care caracterizează schimbul de puteri în cuplorul rezonant, depind de lungimea de undă a semnalului transferat

  32. Principiul reciprocităţii

  33. Tipuri clasice de cuploare

  34. Cuplor rezonant cu ghiduri plane

  35. Mai multe divizoare / etaje pentru asigurarea necesarului de ieşiri

  36. Multiplexarea, respectiv separarea lungimilor de undă Lungimea cuplorului determină factorul de divizare, iar factorul de divizare depinde de λ; dacăλ este fixat ( 1310 nm, 1550 nm ) ajustând lungimea de cuplaj putem obţine funcţiile din figură (suprapunerea, respectiv separarea) lungimilor de undă).

  37. Divizor în două căi : Y , 1 → 2 sau x2

  38. Cuploare în stea

  39. Cuplor prin fuziune 4 x 4

  40. Cuplor planar multiport

  41. Cuplor multiport Cuplorul conţine o cavitate în care radiaţia nu e ghidată. Propagare neghidată = (aici) Free Space radiation

  42. Cuplor de 8x8 căi sintetizat din cuploare de 2x2 căi, de 3dB

  43. Divizoare de fascicol cu prisme, cu polarizarea fascicolelor( divizor-polarizator )

  44. Separator de polarităţi folosind un material birefringent Pentru a avea separare, fascicolul incident trebuie sa cadă pe faţa posterioară a cubului la unghiul Brewster

  45. Birefringenţă : cele două polarităţi sunt refractate la unghiuri diferite faţă de axa optică a cristalului

  46. Funcţionarea izolatorului

  47. Circulator cu patru porţi

  48. Multiplexarea pe o singură fibră a două căi cu propagare în sensuri opuse, utilizand circulatoare cu trei porţi

  49. Calea de la portul 1 la portul 2 într-un circulator

  50. Calea de la portul 2 la portul 3 într-un circulator
