  1. 讲题:水准测量原理 与仪器操作 内容提要： §2.1 水准测量原理与仪器操作 §2.2 普通水准测量实施及成果整理

  2. 第二章 水准测量 第二章 水准测量 • 高程测量概念 （Height Measurement） 根据已知点高程，测定该点与未知点的高差，然后计算出未知点的高程的方法。

  3. 高程测量的方法分类 1、水准测量(leveling) 2、三角高程测量(trigonometric leveling) 3、气压高程测量(air pressure leveling) 4、GPS测量。(GPS leveling)

  4. 前进方向 水准尺 b a 水准尺 水平视线 hAB B A HB=HA+hAB HA 大地水准面 §2.1 水准测量原理与仪器操作 一.基本原理 利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。

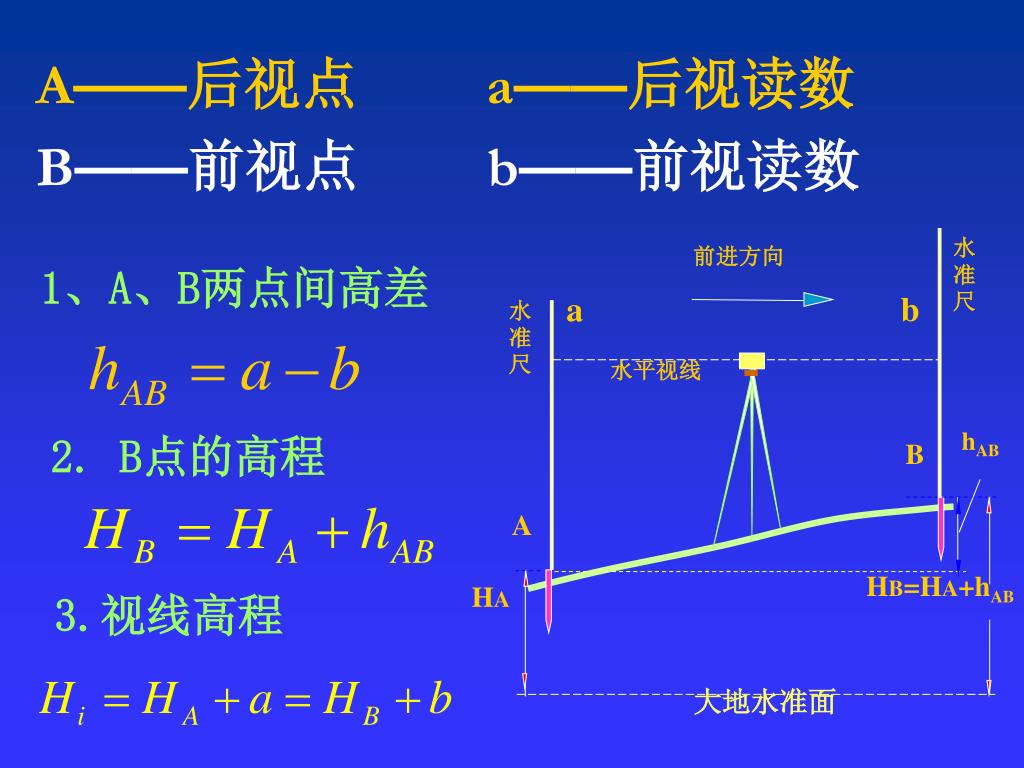

  5. 前进方向 水准尺 b a 水准尺 水平视线 hAB 1、A、B两点间高差 B A HB=HA+hAB HA 大地水准面 2. B点的高程 3.视线高程 A——后视点 a——后视读数 B——前视点 b——前视读数

  6. 4.转点TP(turning point)的概念 若A、B 两点间布设一些过渡点（转点）1、2、3…，将其分为n段，则用水准仪分别测得各段高差为h1， h2… hn，则有： hAB=h1+ h2++ hn =(a1-b1)+(a2-b2)++(an-bn) =a-b

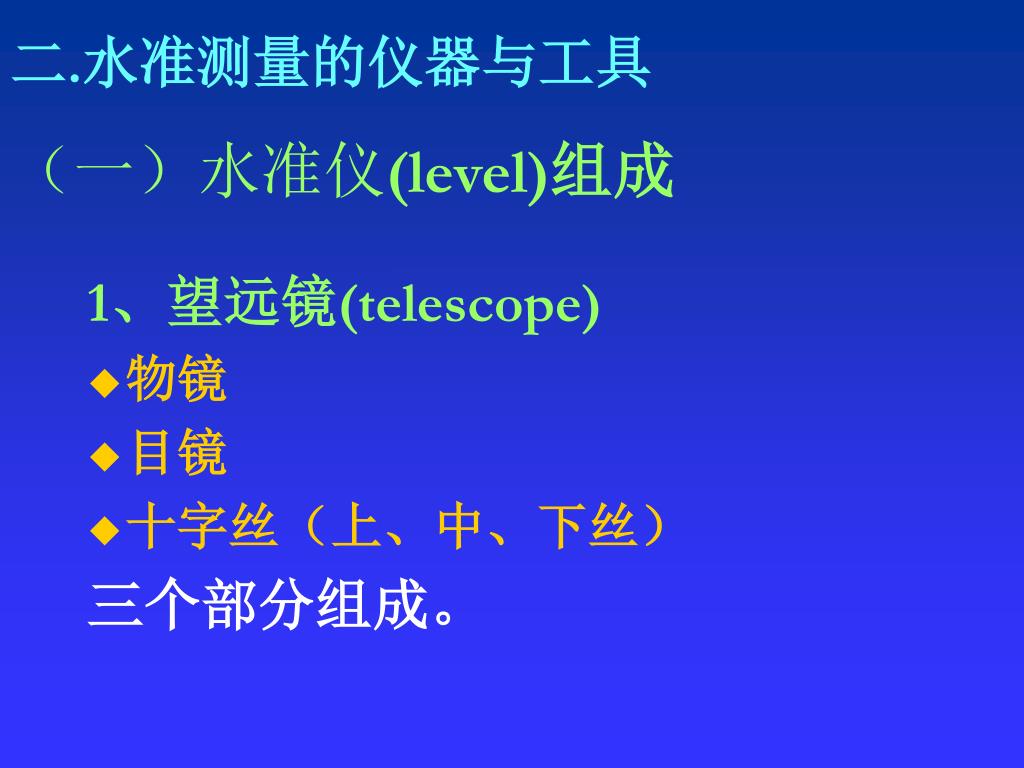

  7. 二.水准测量的仪器与工具 （一）水准仪(level)组成 1、望远镜(telescope) • 物镜 • 目镜 • 十字丝（上、中、下丝） 三个部分组成。

  8. 2、水准器(bubble) • 圆水准器(circular bubble) ：用于整平。 • 水准管(bubble tube) ： 用于精平。 特性：气泡始终向高处移动。 3、基座(tribrach)

  9. （二）水准尺(leveling staff)主要有单面尺、双面尺和塔尺。 1、尺面分划为1cm，每10cm处（E字形刻划的尖端）注有阿拉伯数字。 2、双面尺的红面尺底刻划：一把为4687mm，另一把为4787mm。 （三）尺垫(staff plate) 放在转点上，以防水准尺下沉。

  10. 1、Alizee - Moi Lolita 2、andy- 阿杜

  11. 三、水准仪的使用 三.水准仪的使用 操作程序：粗平—瞄准—精平—读数 （一）粗平 调节脚螺旋，使圆水准气泡居中。 1．方法： 对向转动脚螺旋1、2——使气泡移至1、2方向中间——转动脚螺旋3，使气泡居中。

  12. 3 3 3 2 2 1 1 1 2 c b a 图形：粗平的操作方法示意图 2．规律： 气泡移动方向与左手大拇指运动的方向一致。

  13. （二） 瞄准 1．方法：先用准星器粗瞄，再用微动螺旋精瞄。 2．视差： • 概念：眼睛在目镜端上下移动时，十字丝与目标像有相对运动。 • 产生原因：目标像平面与十字丝平面不重合。 • 消除方法：反复交替调节目镜和物镜对光螺旋。

  14. （三）精平 1、方法：如图所示，调节微倾螺旋，使水准管气泡成像抛物线符合。 2、说明：自动安平水准仪（compensator level），不需进行精平。

  15. （四）读数 精平后，用十字丝的中丝在水准尺上读数。 1．方法：米、分米看尺面上的注记，厘米数尺面上的格数，毫米估读。 2．规律：读数在尺面上由小到大的方向读。故仪器若成倒像的，从上往下读；若成正像，即从下往上读。

  16. a c b 4. 水准仪读数实例 图形：水准仪读数实例 0.725 6.252 1.477
