  1. OMM (WMO) SMOC (GCOS) PMC (WCP) Seminario de Capacitación de la AR-III Sistema de Generación de Informes CLIMAT (CliRep v1.2) Buenos Aires, Argentina Octubre, 2006

  2. Sistema de Generación de Informes CLIMAT Instalación, Configuración y Manejo del CliRep Presentado por: Luis F. Alvarado Meteorólogo Instituto Meteorológico Nacional de Costa Rica e-mail: lalvarado@imn.ac.cr

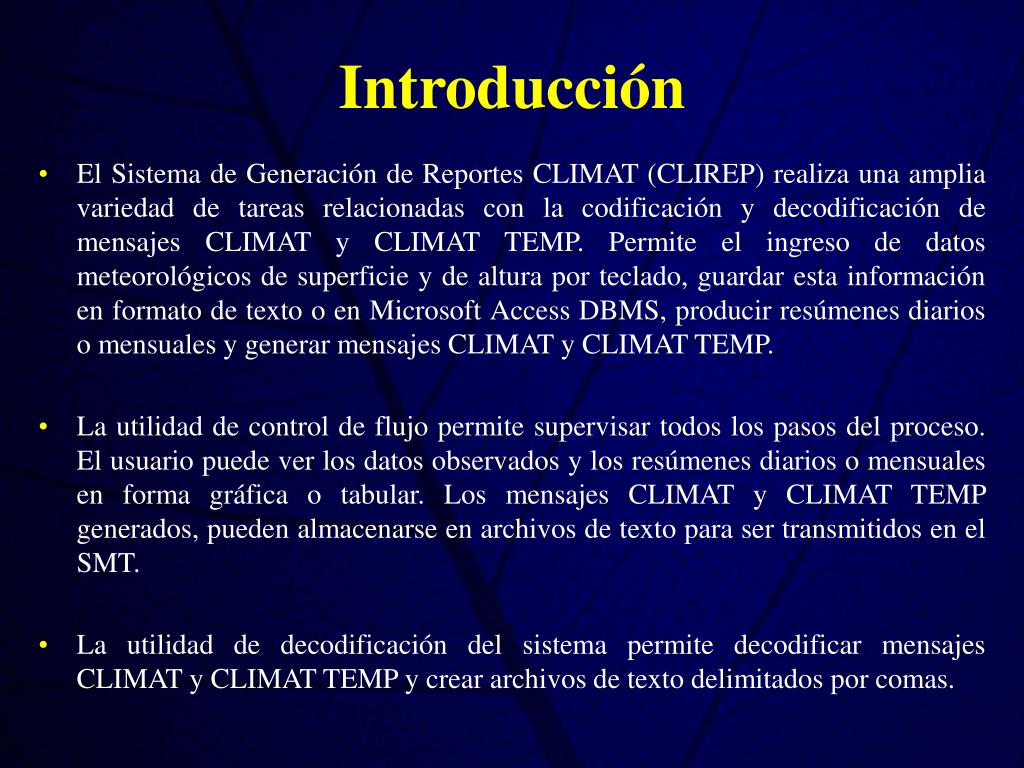

  3. Introducción • El Sistema de Generación de Reportes CLIMAT (CLIREP) realiza una amplia variedad de tareas relacionadas con la codificación y decodificación de mensajes CLIMAT y CLIMAT TEMP. Permite el ingreso de datos meteorológicos de superficie y de altura por teclado, guardar esta información en formato de texto o en Microsoft Access DBMS, producir resúmenes diarios o mensuales y generar mensajes CLIMAT y CLIMAT TEMP. • La utilidad de control de flujo permite supervisar todos los pasos del proceso. El usuario puede ver los datos observados y los resúmenes diarios o mensuales en forma gráfica o tabular. Los mensajes CLIMAT y CLIMAT TEMP generados, pueden almacenarse en archivos de texto para ser transmitidos en el SMT. • La utilidad de decodificación del sistema permite decodificar mensajes CLIMAT y CLIMAT TEMP y crear archivos de texto delimitados por comas.

  4. Objetivos • Aumentar la disponibilidad de datos climáticos de la RA-III. • Automatizar totalmente el proceso de codificar y descodificar las observaciones de los mensajes CLIMAT y CLIMAT TEMP por medio del Sistema de Generación de Reportes CLIMAT (CLIREP por sus siglas en inglés). • Asistir a los usuarios en la instalación y configuración del software CLIREP. • Permitir a los usuarios generar fácilmente los mensajes mensuales CLIMAT y CLIMAT TEMP. • Desarrollar ejemplos mediante una guía dirigida.

  5. Estructura básica del CLIREP Archivos de configuración CLIMAT CLIMAT TEMP CLIREP Ingreso de datos por teclado SMT Tablas *.xls Base de datos ACCESS Archivos *.txt

  6. Antes de la instalación del CLIREP • Verifique su sistema operativo (esta Guía está escrita para el sistema operativo de Microsoft Windows XP). Para otros OS consulte el Manual de referencia en el CD-R. • Ingrese al sistema como un usuario con privilegios de “administrador”.

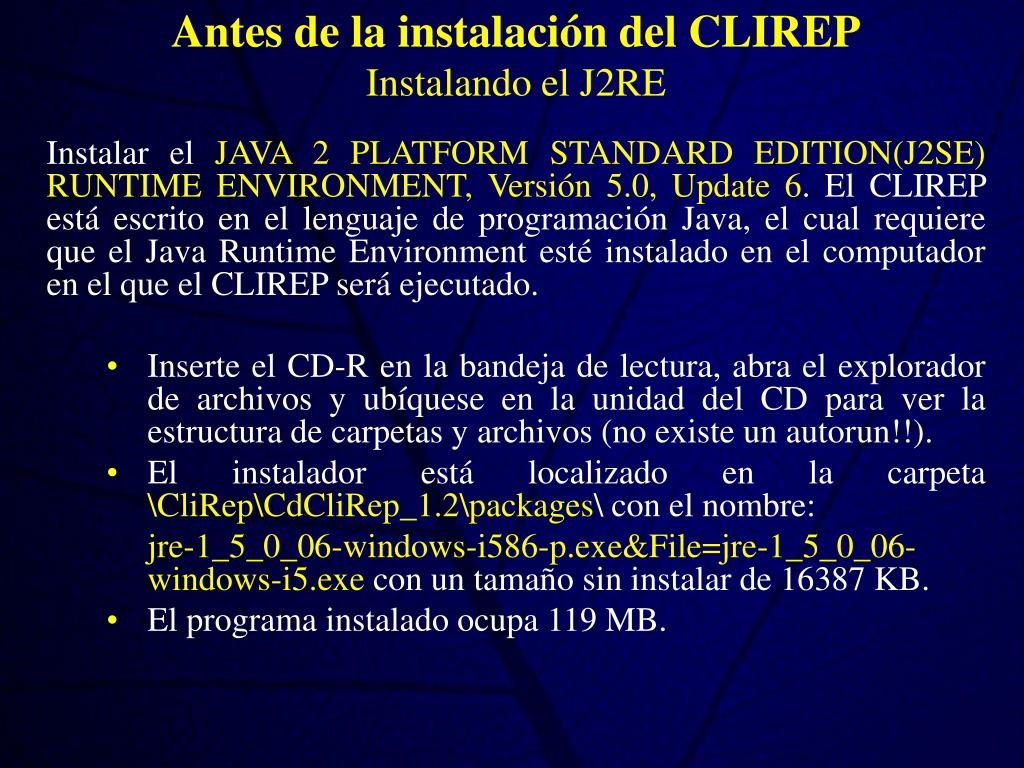

  7. Antes de la instalación del CLIREPInstalando el J2RE Instalar el JAVA 2 PLATFORM STANDARD EDITION(J2SE) RUNTIME ENVIRONMENT, Versión 5.0, Update 6. El CLIREP está escrito en el lenguaje de programación Java, el cual requiere que el Java Runtime Environment esté instalado en el computador en el que el CLIREP será ejecutado. • Inserte el CD-R en la bandeja de lectura, abra el explorador de archivos y ubíquese en la unidad del CD para ver la estructura de carpetas y archivos (no existe un autorun!!). • El instalador está localizado en la carpeta \CliRep\CdCliRep_1.2\packages\ con el nombre: jre-1_5_0_06-windows-i586-p.exe&File=jre-1_5_0_06-windows-i5.exe con un tamaño sin instalar de 16387 KB. • El programa instalado ocupa 119 MB.

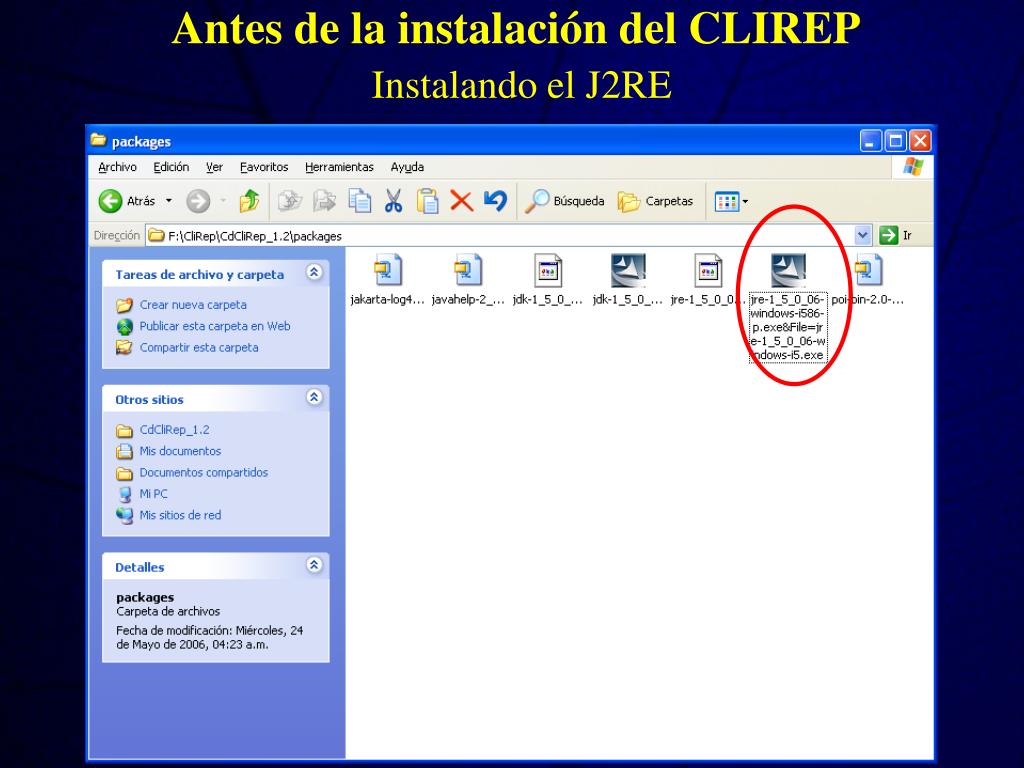

  8. Antes de la instalación del CLIREPInstalando el J2RE

  9. Antes de la instalación del CLIREPInstalando el J2RE Ejecute(doble click) el archivo indicado.

  10. Antes de la instalación del CLIREPInstalando el J2RE Espere a que aparezcan algunas ventanas de diálogos del proceso de instalación y al final un mensaje de conclusión de la instalación.

  11. Antes de la instalación del CLIREPConfigurando la ruta del sistema al J2RE Utilice la herramienta del Sistema de Microsoft Windows, accesible desde el Panel de Control (Inicio -> Panel de Control). Seleccione “Sistema”. Seleccione “Opciones Avanzadas”. Seleccione “Variables de Entorno”. Seleccione “Variables del Sistema”, seleccione la variable “Path”. Presionar el botón “Modificar” y añada al final de la línea el acceso directo a los archivos ejecutables de Java. Usualmente, este acceso directo es C:\Archivos de programa\Java\jre1.5.0_06\bin\. Separar del acceso directo anterior con ; (punto y coma).

  12. Antes de la instalación del CLIREPConfigurando la ruta del sistema al J2RE

  13. Instalación del CLIREP Para instalar el CLIREP v1.2 en su disco, abra el Explorador de Windows y localice la carpeta “clirep” en el CD-R (se localiza en F:\CliRep\CdCliRep_1.2\), copie toda esa carpeta con sus archivos y subcarpetas a su disco duro. Puede ser copiado a cualquier unidad lógica siendo C:\ la opción más común en una PC estándar. Una vez instalado en su disco duro, asegúrese de eliminar el atributo de “solo lectura” a la carpeta “Clirep”, pues de lo contrario no se ejecutará bien. Para esto, de un click derecho sobre dicha carpeta para abrir la ventana de “Propiedades”, seleccione “General” y elimine el atributo de “solo lectura”.

  14. Instalación del CLIREPEliminación del atributo de “Sólo lectura”

  15. Instalación del CLIREPConfigurando el acceso directo al sistema El CLIREP se inicia ejecutando el programa stCliRep.bat que se encuentra en la carpeta “clirep”. Se sugiere, para facilitar la operación y por motivos de seguridad, que se cree un acceso directo a este programa desde el Escritorio de Windows. Para crear este acceso directo, haga clic con el botón derecho del ratón sobre el archivo stClirep.bat y seleccione “Enviar a”, y luego “Escritorio (crear acceso directo)”.

  16. Configuración del CLIREP a los requerimientos del usuario

  17. Configuración personal del CLIREPArchivos de Propiedades Se utilizan para definir muchas variables que son leídas por el CLIREP una vez que este se inicia. Estas variables le permiten al programa ser configurado para diferentes requerimientos del usuario. Ejemplos de estas variables son el nombre de la estación y el número de ella asignado por la OMM. Estos archivos están ubicados en la carpeta \clirep\properties

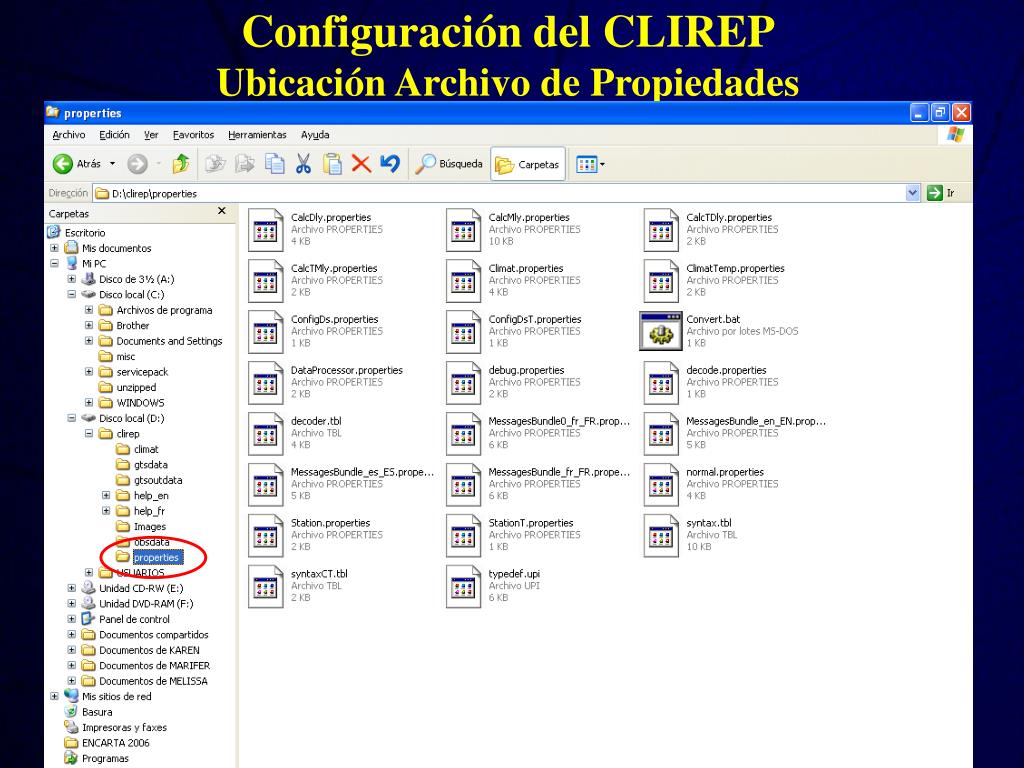

  18. Configuración del CLIREPUbicación Archivo de Propiedades

  19. Principales Archivos de CnfiguraciónDataProcessor.propertiesStation.propertiesStationT.propertiesNormal.propertiesClimat.propertiesClimatTemp.properties

  20. Configuración del CLIREPArchivo de Propiedades del Procesador de Datos(DataProcessor.properties) Abrir el archivo “DataProcessor.properties” con algún editor de texto. Debug: define el nivel de información que será incluido en el archivo climat.log. Este archivo del sistema se crea o reemplaza cada vez que se ejecuta el sistema.

  21. Configuración del CLIREPArchivo de Propiedades del Procesador de Datos (DataProcessor.properties) Para seleccionar el idioma del programa (inglés, francés o español). InputDir es la carpeta donde están los datos observados de superficie y altura. ClimatDir carpeta donde se localizan los informes codificados del Climat y climatTemp.

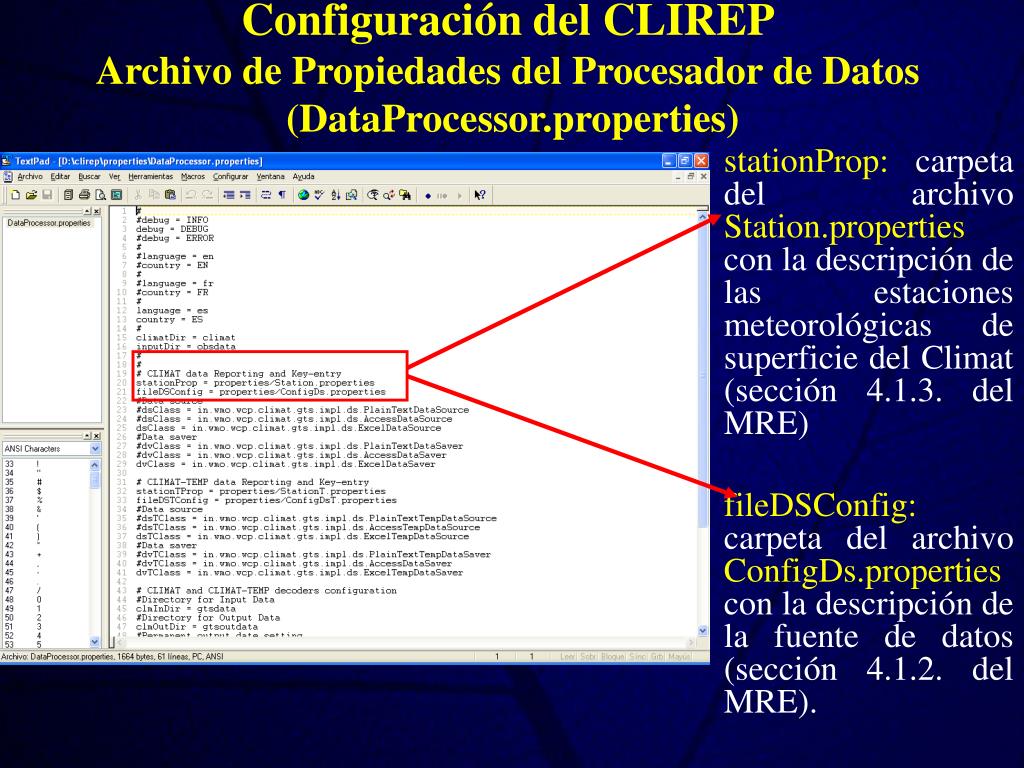

  22. Configuración del CLIREPArchivo de Propiedades del Procesador de Datos (DataProcessor.properties) stationProp: carpeta del archivo Station.properties con la descripción de las estaciones meteorológicas de superficie del Climat (sección 4.1.3. del MRE) fileDSConfig: carpeta del archivo ConfigDs.propertiescon la descripción de la fuente de datos (sección 4.1.2. del MRE).

  23. Configuración del CLIREPArchivo de Propiedades del Procesador de Datos (DataProcessor.properties) Data source: nombre del formato del modulo que será usado para leer y almacenar datos de la fuente (texto, excel, DBM access). Es posible leer datos en un formato y escribirlos en otro para mover datos de una fuente a otra.

  24. Configuración del CLIREPArchivo de Propiedades del Procesador de Datos (DataProcessor.properties) Igual que los anteriores pero para datos de altura (climat temp)

  25. Configuración del CLIREPArchivo de Propiedades del Procesador de Datos (DataProcessor.properties) Configuración de los descodificadores. clmInDir: carpeta donde están los archivos (climat y climatTemp) para ser descodificados. clmOutDir: carpeta donde se depositarán los archivos con los datos descodificados.

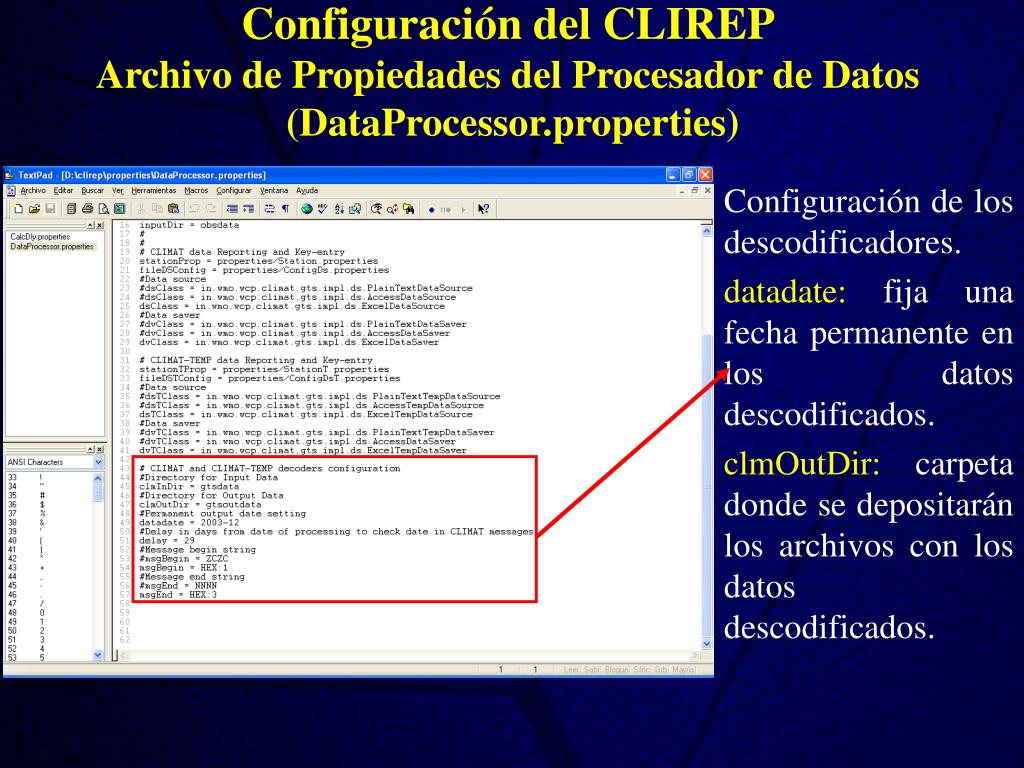

  26. Configuración del CLIREPArchivo de Propiedades del Procesador de Datos (DataProcessor.properties) Configuración de los descodificadores. datadate: fija una fecha permanente en los datos descodificados. clmOutDir: carpeta donde se depositarán los archivos con los datos descodificados.

  27. Configuración del CLIREPArchivo de Propiedades del Procesador de Datos (DataProcessor.properties) Configuración de los descodificadores. Delay: fija el número máximo de días de diferencia entre la fecha actual y la fecha de os datos de entrada.

  28. Configuración del CLIREPArchivo de Propiedades de las Estaciones de Superficie(Station.properties) StartYear: año inicial(i.e. 2006). StIList: lista de estaciones de superficie (GSN). ElLs: parámetros de observación. Q: banderas para control de calidad. D: banderas de los determinantes

  29. Configuración del CLIREPArchivo de Propiedades de las Estaciones de Superficie(Station.properties) Max, Min: umbrales para el control de calidad de los parámetros. Err: define los límites de error cuando Q=3. var: define los límites de error cuando Q=2. Mult: factor multiplicador para los datos ingresados. Form: formato para presentación de los datos (solo #0 y #0.0)

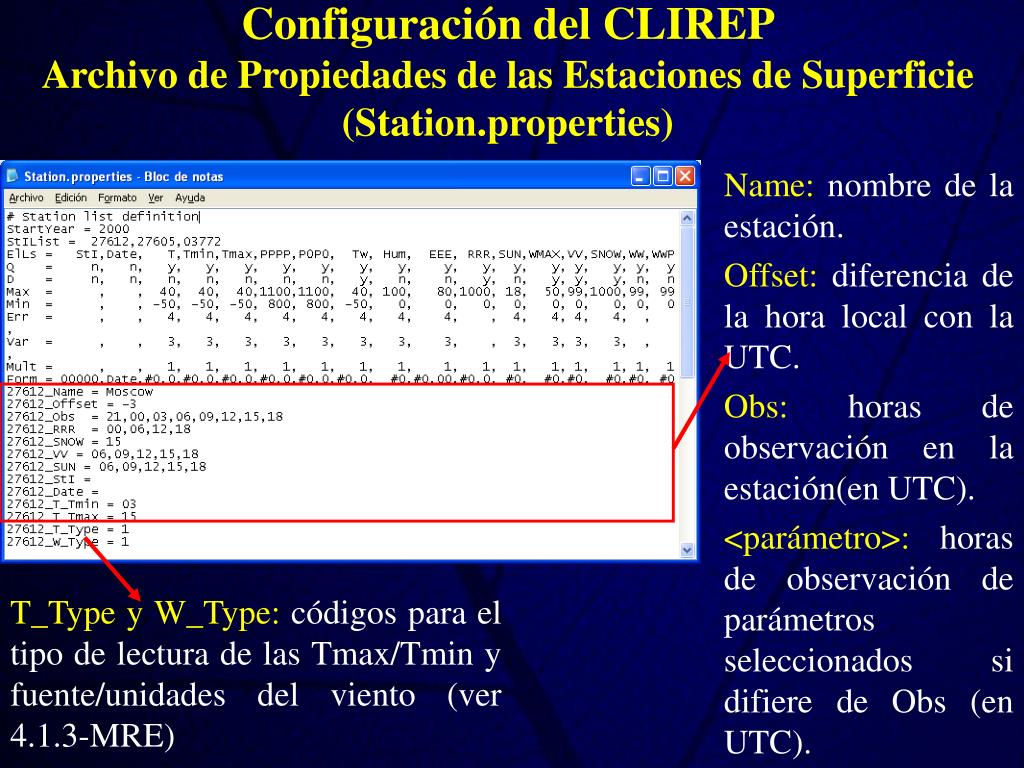

  30. Configuración del CLIREPArchivo de Propiedades de las Estaciones de Superficie(Station.properties) Name: nombre de la estación. Offset: diferencia de la hora local con la UTC. Obs: horas de observación en la estación(en UTC). <parámetro>: horas de observación de parámetros seleccionados si difiere de Obs (en UTC). T_Type y W_Type: códigos para el tipo de lectura de las Tmax/Tmin y fuente/unidades del viento (ver 4.1.3-MRE)

  31. Configuración del CLIREPArchivo de Propiedades de las Estaciones de Altura(StationT.properties) Se interpretan como los anteriores. O_Type y S_Type: código para indicar las horas principales estandar de observación y la fuente/unidades del viento (ver 4.3.3-MRE). LevType: código tipo de nivel (1 ó 10)

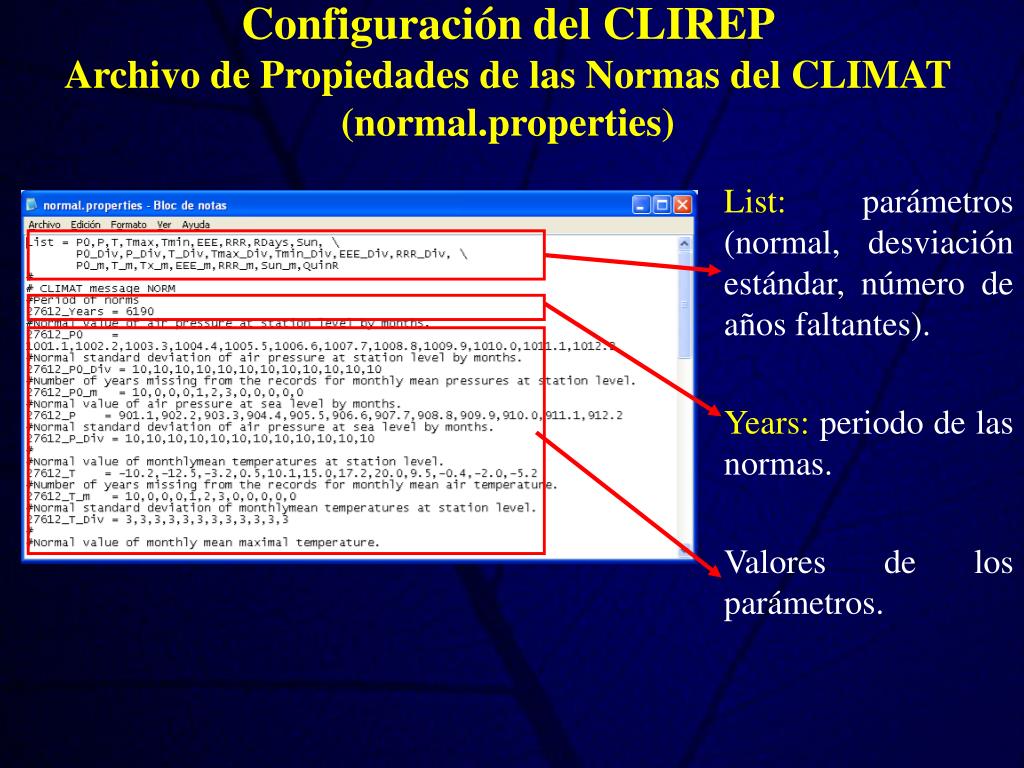

  32. Configuración del CLIREPArchivo de Propiedades de las Normas del CLIMAT(normal.properties) List: parámetros (normal, desviación estándar, número de años faltantes). Years: periodo de las normas. Valores de los parámetros.

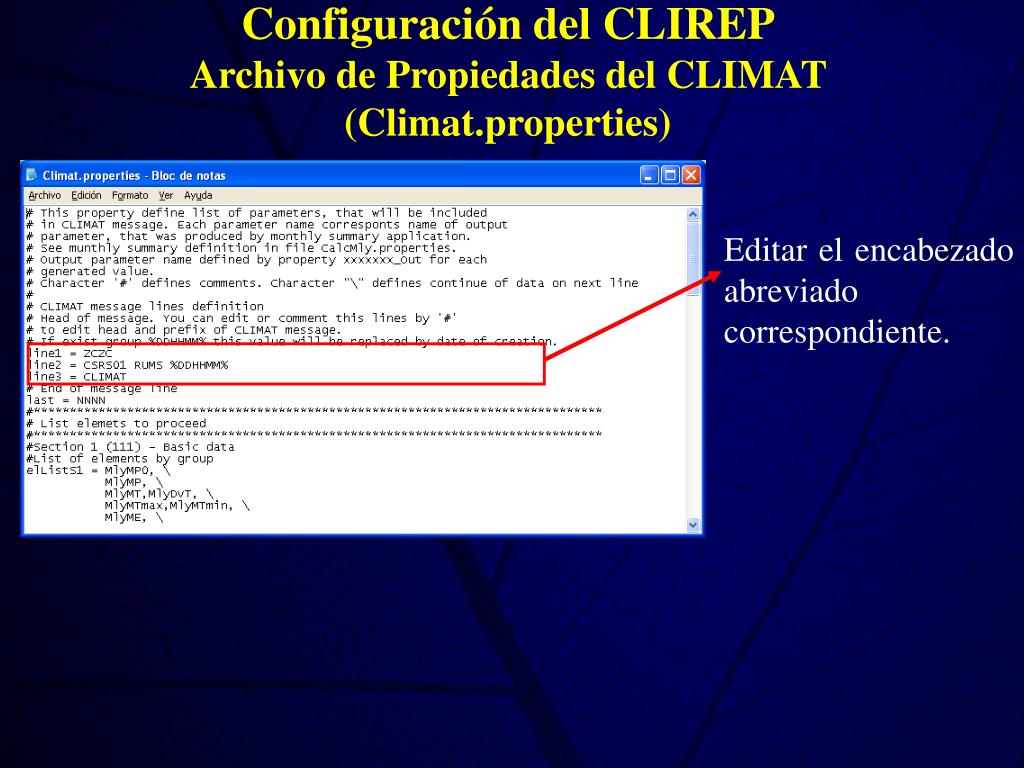

  33. Configuración del CLIREPArchivo de Propiedades del CLIMAT(Climat.properties) Editar el encabezado abreviado correspondiente.

  34. Configuración del CLIREPArchivo de Propiedades del CLIMAT TEMP(ClimatTemp.properties) Editar el encabezado abreviado correspondiente.

  35. Presentación y operación del CLIREP

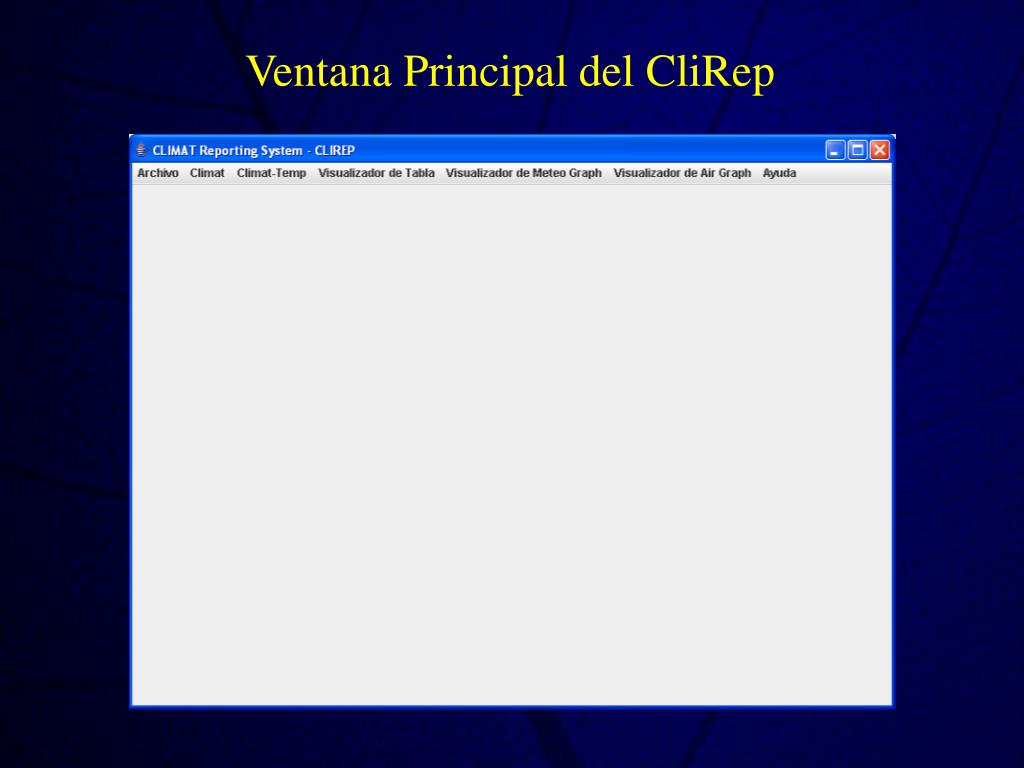

  36. Ventana Principal del CliRep

  37. 1. Ingreso de datos del CLIMAT: por teclado Click !!

  38. 1. Ingreso de datos del CLIMAT: selección de la estación y fecha

  39. 1. Ingreso de datos del CLIMAT: formato de entrada de datos vacía Llenar los campos y guardar los datos

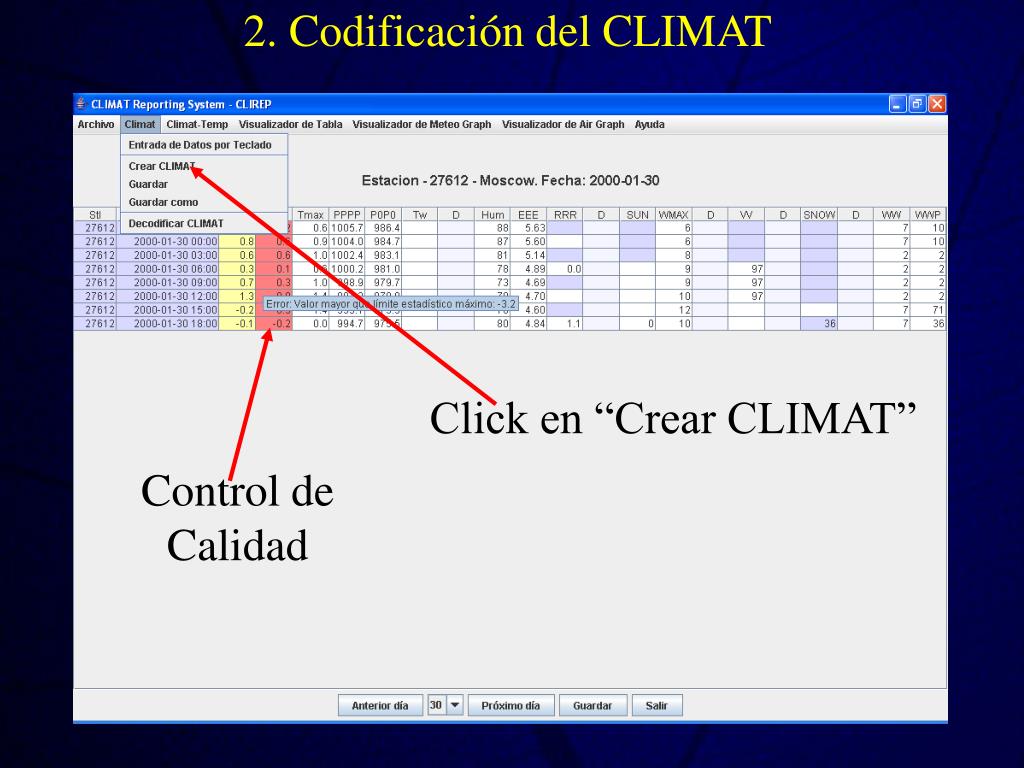

  40. 2. Codificación del CLIMAT Click en “Crear CLIMAT” Control de Calidad

  41. 2. Codificación del CLIMAT: Resultado Final

  42. 2. Codificación del CLIMAT: Almacenar Resultado Final

  43. Muchas gracias
