Contaminant dans l’eau : Bisphénol A

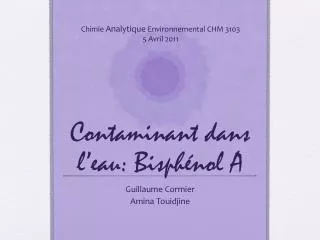

1. ChimieAnalytiqueEnvironnemental CHM 3103 5 Avril 2011 Contaminant dansl’eau: Bisphénol A Guillaume Cormier AminaTouidjine

2. Le Bisphénol A 2,2 (-4,4-dihydroxydiphenyl) propane Produit après réaction entre (1 eq) acétone et (2 eq) phénol.

3. découverte • Synthétisé en 1891 par A.P Dianin. • Découvert dans le cadre des recherches d’œstrogènes de synthèse. • Jamais utilisé comme œstrogène de synthèse car d’autres composés tel que le Distilbène ont été découvert à la même période. • Utilisé dans l’industrie du plastique.

4. Propriétés: • Solubilité: 120 ppm à température ambiante • Faible volatilité: Teb=250 à 252 °C • Dégradation dans l’eau • En milieu biologique: rapide (t1/2= 2,5 à 4 jours). • En laboratoire: nulle • Faible potentiel de bioaccumulation dans les organismes aquatiques. • Légèrement à modérément toxique dépendamment du sujet d’analyse.

6. Polémique/ Réglementation • En 2003, une étude a fait état d’anomalies de la multiplication cellulaire chez des embryons de souris exposées. • Résultat alarmant vu que le Bpa est détecté dans 90% des urines de la population canadienne. • l’EFSA: DJA=0,05 mg. Kg-1 • Le Canada, 1er pays à classer le Bpa comme substance toxique et 1er pays (en 2009) à l’interdire dans la fabrication des biberons.

7. Effet sur la santé: • C’est un perturbateur endocrinien car il est capable d’agir sur le système hormonal humain en imitant l’effet des hormones œstrogènes. • Responsabilité potentielle de la précocité de l’apparition de la puberté et fort effet sur le développement des jeunes filles • Le quart de population ayant les niveaux les plus élevés de Bpa a été deux fois plus susceptible de déclarer une maladie cardiaque ou un diabète. • Hausse des niveaux de Bpa est associée à des concentrations hépatiques anormales.

8. Bpa et environnement • Contaminant environnemental important. • Présent en quantité non négligeable dans les eaux usées, les rivières et les sédiments. • Plusieurs méthodes analytiques employés telles que la LC-MS, GC-MS, SPE, SPR.

9. Méthode analytique: la SPR Résonance des plasmons de surface

10. SPR • Oscillation de densité de charge qui peut exister à l’interface entre deux milieux dont les constantes diélectriques sont de signes opposés. • Interaction résonante entre la lumière et le plasmon. • Mesure de la liaison d’un ligand sur un récepteur adsorbé à la surface d’une couche métallique. • Mesure de la variation de l’indice de réfraction au voisinage de l’interface quand le ligand se lie aux récepteurs.

11. SPR • Principe: • La surface est fonctionnalisée par une molécule spécifique (ex: un biocapteur). • Lorsque la molécule d’intérêt passe à proximité de la surface elle s’y lie. • La liaison modifie l’IR à la surface. • Plus l’analyte est dense plus les pics seront déplacés vers la droite.

12. SPR La surface peut être fonctionnalisée de différentes façons.

13. SPR • Le champ électromagnétique dans le milieu biologique a un caractère évanescent. C’est la fixation de molécules sur l’interface qui va modifier l’information contenue dans l’onde tant au niveau de sa phase que de son amplitude.

14. SPR L’onde polarisée traverse d’abord un prisme de verre (IR élevé) Elle se réfléchit sur l’interface recouverte de métal. Ce prisme constitue le dispositif de couplage de l’onde incidente avec l’onde de surface.

15. SPR Les champs électromagnétiques de la lumière polarisée pénètre dans la couche métallique et l’énergie est transférée aux électrons du métal. Suite au transfert d’énergie, il y a une diminution dans l’intensité reflétée à un angle d’incidence spécifique.

16. SPR • Avantages: • On peut faire la mesure en temps réel. • Très sensible et rapide. • Pas besoin d’utilisé des molécules marquées • Détection de n’importe quel analyte • Applications: • Détecteurs biologiques immunitaires

17. Détection du BpA par SPR • Détection faite en utilisant un couplage indirect. • Echantillon BpA incubé avec anti-BpA • Les anticorps anti-BpA qui n’ont pas réagit sont détectés par un capteur contenant à sa surface le conjugué BpA-BpA immobilisé.

18. SPR • Capteur SPRCD (surface plasmon résonance coupler and disperser): • Ici, biocapteurs à 6 canaux basé sur une structure de diffraction spéciale. • Couplage indirect: • Le composé BpA-BpA a été immobilisé sur la surface SPRCD .

19. Travail en amont • La puce du capteur doit être nettoyé. • Rincer éthanol absolu • Eau dé ionisé • Séchée avec une vapeur de nitrogène pure • Placée dans un nettoyant plasma-O2 • Objectif: enlever les contaminants organiques • La surface est ensuite fonctionnalisée avec un mélange de monocouches assemblées.

20. SPR • La détection expérimentale consiste en: • Etablissement d’une ligne de base: Suivi du PBS le long de la surface du capteur accrochée avec conjugué BpA-BpA pendant ≈15min • Détection des anticorps qui n’ont pas réagit • Lavage • Régénération • Etablissement d’une nouvelle ligne de base • Détection faite dans le PBS et dans les eaux usées.

21. Résultats: • LOD du BpA dans PBS≈0.08 ng/mL • LOD BpA dans les eaux usées≈ 0.14 ng/mL • LOD BpA dans eaux usées> LOD BpA dans PBS • En raison de l’adsorption non spécifique des molécules présentes dans échantillons eaux usées avec surface du capteur.

22. méthodeanalytique: SPE-LC-ESI-MS/MS L’extractionsur phase solidesuivied’unechromatographieliquide et d’unespectrométrie de masse en tandem avec l’ionisation par électronébuliseur

23. SPE • Permetd’extrairesélectivement le BPA soustoutessesformes et de le purifier avant la HPLC via l’entremise d’un adsorbant. • Les 4 grandesétapes de la SPE • Conditionnement de la cartouche • Chargement de l’échantillon • Lavage • Élution

24. SPE • % de récupérationélevé (pratiquement 100%) • Faibleconsommation de solvant • Simple (systèmeautomatisé) • Bonne reproductibilité • Adsorbantidéal: charbon de bambouactivé

25. SPE: Charbon de bambou • Légèrepoudre noire ayantunetrèsgrande surface spécifiquece qui luiconfère un pouvoiradsorbant • Nouveau matériaupossédant des propriétésbiologiques et microporeusesuniques • Trèsabordable: 0.002 $US/gramme • Historiquementutilisédans le dosage d’herbicide

26. SPE: préparation de la cartouche • On modifieune cartouche de PS-DVB • en enlevant la couche de PS-DVB et • en la remplaçant par 1 gramme de charbon qui a étépréalablement • Filtré à travers un tamis de 0.20 mm • Séché à 80°C durant 2 heures

27. LC et ESI-MS/MS • Chromatographieliquide • Utilisé pour séparer le BPA de saforme TBBPA • Historiquement, la GC étaitutiliséemais a étéremplacée • Spectrométrie de masse en tandem • Ion ciblé: rapport m/z de 227.1 • Mode ESI négatif

28. Paramètresoptimaux SPE baséssur le % de récup. • Éluant: Méthanol • Volume d’éluant: 8 mL • Débit de l’échantillon: 4 mL/min • Volume de l’échantillon: 100 mL • pH de l’échantillon: 7

29. LOD et comparaison avec d’autresméthode • Tableau- Paramètres analytiques important mesurés pour tester l’utilisé de la méthode de dosage du BPA par la technique de SPE-LC-MS-MS.

30. Conclusion • Le BPA est capable de mimer les hormones féminines œstrogènes. • Pourrait être responsable de la puberté précoce chez les femmes • Même si ce biodégrade vite, il se trouve partout. (dans 90% de nos urines) • Il est donc très important de le doser dans l’eau • SPR: une plate-forme efficace pour une détection rapide et sensible du Bpa dans les échantillons environnementaux • SPE-LC-ESI-MS-MS: faible LOD, soit 0.02 ng/mL VS 0.17 et 9.1 ng/mL pour la SPE-HPLC-UV et la SPE-MEKC.

31. Références • 1. Shelby, M. Potential Human Reproductive and Development Effects of Bisphenol A, NTP CERHR., Septembre 2008, publi. 08 – 5994. • 2. POLYMER PROCESSING, (Page consultée le 29 mars 2011). Polycarbonate of Bisphenol a, [En ligne]. Adresse URL: http://www.polymerprocessing.com/polymers/PC.html • 3. K. Aschberger & Al. «Bisphenol A and baby bottles : challenges and perspectives», JRC Scientific and Technical Reports, 2010, p.15 • 4. BISPHENOL A (BPA) INFORMATION AND RESOURCES, (Page consultée le 29 mars 2011). Bisphenol A synthesis and use, [En ligne]. Adresse URL: http://www.bisphenol-a.org/about/bpa-info/bpa-synthesis.html • 5. Aghajahova, L., Giudice, L. C., «Effect of bisphenol A on human endometrial stromal fibroblasts in vitro», Reprod biomed. Online. .2011 Mar;22(3):249-56. • 6. Fiches Internationales de sécurité chimique, (Page consultée le 29 mars 2011). Bisphenol A, [En ligne]. Adresse URL : http://www.cdc.gov/niosh/ipcsnfrn/nfrn0634.html • 7. Dorn, P., Chou, C. S. & als., «Degradation of Bisphenol A in Natural Waters», Chemosphere, 16, 7, 1987, p.1501-1507. • 8. Melzer D., Rice N.E., Lewis C., Henley W.E., «Association of Urinary Bisphenol A Concentration with Heart Disease: Evidence from NHANES 2003/06» • 9. RADIO-CANADA, (Page consultée le 10 mars 2011). Du Bisphenol A chez 91% des canadiens, [En ligne]. Adresse URL : http://www.radio-canada.ca/nouvelles/sante/2010/08/16/001-etude-bisphenol-plomb.shtml • 10. France-INFO, (Page consultée le 25 mars 2011). L’Union européenne interdit les biberons contenant du bisphénol A, [En ligne]. Adresse URL : http://www.france-info.com/monde-europe-2010-11-25-l-union-europeenne-interdit-les-biberons-contenant-du-bisphenol-a-499511-14-15.html

32. Références (suite) • 11. Opinion of the Scientific Committee. «Bisphenol A for use in food contact material», The EFSA Journal, 428, 2006, p.1-6 • 12. EUROPEAN FOOD SAFETY AUTHORITY, (Page consultée le 23 mars 2011). L’EFSA réévalue le bisphénol A et fixe la dose journalière acceptable, [En ligne]. Adresse URL : http://www.efsa.europa.eu/fr/press/news/afc070129.htm • 13. THE GLOBE AND MAIL (Page consultée le 23 mars 2011). BPA widespread in ocean water and sand, [En ligne]. Adresse URL : http://www.theglobeandmail.com/life/health/bpa-widespread-in-ocean-water-and-sand/article1520625/ • 14. Zhao RS, Wang X, Yuan JP., «Highly sensitive determination of tetrabromobisphenol A and bisphenol A in environmental water samples by solid-phase extraction and liquid chromatography-tandem mass spectrometry», JSepSci. 2010 Jun;33(11):1652-7. • 15. Xiaolan Chen, Can Wang, Xinmei Tan and JianxiuWang,Determination of trace bisphenol A in water samples via inhibition of silver nanoparticles (AgNPs)-enhanced chemiluminescence, AnalyticaChimicaCTA, Article souspresse. • 16. Rezaee M., Yamini Y. Shariati S., Esrafili A., Shamsipur M., «Dispersive liquid-liquid microextraction combined with high-performance liquid chromatography-UV detection as a very simple, rapid and sensitive method for the determination of bisphenol A in water samples», Journalofchromatography. A, 1216 (9), p.1511-1514. • 17. Hegnerova, K., Homola, J., «Surface Plasmon resonance sensor for detection of bisphenol A in drinking water», Sensors and Actuators, 2010,B-151, p. 177-179

33. Références (fin) • 18. Homola, J., Yee, S., Gauglitz, G., «Surface Plasmon resonance sensors: review», Sensors and Actuators, 1999, B-54, p. 3-15 • 19. Fayad, P. Extraction sur phase solide : théorie et principes, CHM 3103, Hiver 2011, Université de Montréal. • 20. Chaurand, P. Chap. 9 Chromatographie –Notions de Base, CHM 3102, Hiver 2011, Université de Montréal. • 21. Waldron, K. Chap. 2.6 Spectrométrie de Masse, CHM 2102, Hiver 2010, Université de Montréal. • 22. Zhao, R. S., Wang, X., Yuan, J. P., J. Sep. Sci. 2010, 33, 1652-1657. • 23. Zhao, R. S., Wang, X., Yuan, J. P. & als., Anal. Bioanal. Chem. 2008. 390, 1671-1676. • 24. Zhao, R. S., Wang, X., Yuan, J. P. & als., Micro-chimActa 2009, 165, 443-447. • 25. Li, X., Chu, S., Fu, S. & als., Chromatographia 2005, 61, 161-166.
