Presentation Transcript

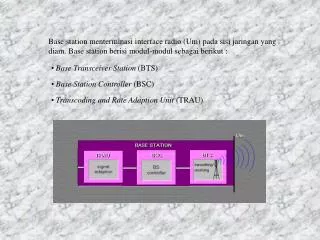

Base station menterminasi interface radio (Um) pada sisi jaringan yang diam. Base station berisi modul-modul sebagai berikut :

  • Base Transceiver Station (BTS)

  • Base Station Controller (BSC)

  • Transcoding and Rate Adaption Unit (TRAU)


Sebuah BSC dapat mengontrol beberapa BTS. Interface antara BSC dan BTS disebut interface Abis. BSC, TRAU, dan BTS membentuk satu unit yang disebut Base Station System (BSS) dalam terminologi GSM.

Setiap BSC yng terdapat di dalam jaringan mengontrol sebuah BSS.


2.3.1 Komponen jaringan BTS dan BSC BSC dan BTS disebut interface A

BTS melengkapi sel dengan interface radio (Um) sehingga tersedia kanal radio dan mengirimkan deskripsi parameter sel seperti kapasitas transmisi, nama sel dan sebagainya.


Fungsi BSC dalam BSS adalah: BSC dan BTS disebut interface A

  • mengontrol beberapa BTS

  • mendistribusikan hubungn kanal trafik dari SSS ke sel (BTS) dan

  • menyambungkan hubungan tersebut.


2.3.2 Komponen jaringan TRAU BSC dan BTS disebut interface A

TRAU (Transcoding and Rate Adaption Unit) mempunyai dua buah interface sebagai berikut :

  • interface A (ke SSS (MSC))

  • interface Asub (ke BSC)


TRAU terdiri dari dua unit fungsional yaitu: BSC dan BTS disebut interface A

  • Transcoder (TC)

  • mengubah informasi suara yang dibawa dalam kanal 64 kbit/s

  • menjadi informasi suara yang di-transkode-kan dan dibawa dalam

  • kanal 16 kbit/s.

  • Rate Adaptor (RA) untuk penyesuai kecepatan data

  • memfilter sinyal data di luar 64 kbit/s dari MSC dan membentuk

  • sinyal 16 kbit/s.


Submultiplekser di dalam TRAU berfungsi mengkombinasikan empat buah sinyal 16 kbit/s menjadi sebuah sinyal 64 kbit/s. Kanal trafik yang dapat dibawa interface Asub 4 kali kanal trafik yang dibawa interface A.


2.4 KOMPONEN JARINGAN SUBSISTEM SWITCHING (SSS) empat buah sinyal 16 kbit/s menjadi sebuah sinyal 64 kbit/s. Kanal trafik yang dapat dibawa interface A

Komponen-komponen jaringan yang memebentuk Subsistem switching adalah:

  • Mobile services Switching Center (MSC)

  • Home Location Register (HLR)

  • Visitor Location Register (VLR)

  • Authentication Center (AC)

  • Equipment Identification Register (EIR)


2.4.1 Komponen jaringan MSC empat buah sinyal 16 kbit/s menjadi sebuah sinyal 64 kbit/s. Kanal trafik yang dapat dibawa interface A

Pada jaringan GSM/DCS, kanal suara dan data dihubungkan melalui sentral seperti pada jaringan telepon biasa. Sentral digital yang digunakan pada jaringan GSM/DCS disebut Mobile services Switching Center (MSC). MSC berperan dalam pembentukan hubungan kanal trafik:

  • ke BSS

  • ke MSC yang lain

  • dan ke jaringan lain (misalnya PSTN)


Database dari suatu MSC berisi informasi routing dan memuat empat buah sinyal 16 kbit/s menjadi sebuah sinyal 64 kbit/s. Kanal trafik yang dapat dibawa interface Abasic service serta supplementary service.

Selain itu MSC juga memuat sel dan area lokasi.
