Presentation Transcript


Tengelyhajt s

Tengelyhajtás

Segédlet a Járműszerkezetek I.

tantárgyhoz

Összeállította: Dr. Varga Zoltán

Széchenyi István Egyetem Közúti és Vasúti Járművek Tanszék


Kard ntengely

Kardántengely


Kard ntengelyek

Kardántengelyek

  • Egymástól távoli géptengelyek tengelykapcsolója (az autóban pl. a sebváltó és difi között)

  • Részei: kardán csuklók, tengely, csúszka

  • A kardáncsukló a forgást nem egyenletesen továbbítja: szöghiba

  • Szöghibamentesen csak szigorú feltételek mellett működik!

  • Élettartama, mérete, kiképzése függ: az átvitt nyomatéktól, a fordulatszámtól, a csuklók törésszögétől.

  • Mindig legalább 3 fokos csukló törésszöggel lehet beépíteni!

  • Elterjedt univerzális gépelem, katalógusból választható általános gépészeti felhasználásra.

  • Gelenkwelle, Propellershaft, Universal joint


Kard ncsukl

Kardáncsukló


Kard n csukl

Kardán csukló

Részei: 2db villa, 1 db kereszt

Gépjárművekben, és általában a gépészetben tűgörgős csapágyazású csuklókat használnak

45 foknál nagyobb törésszöget nem bír

Gépjárművekben ált. max 10 fokos törésszögre használják


Tengelyhajt s

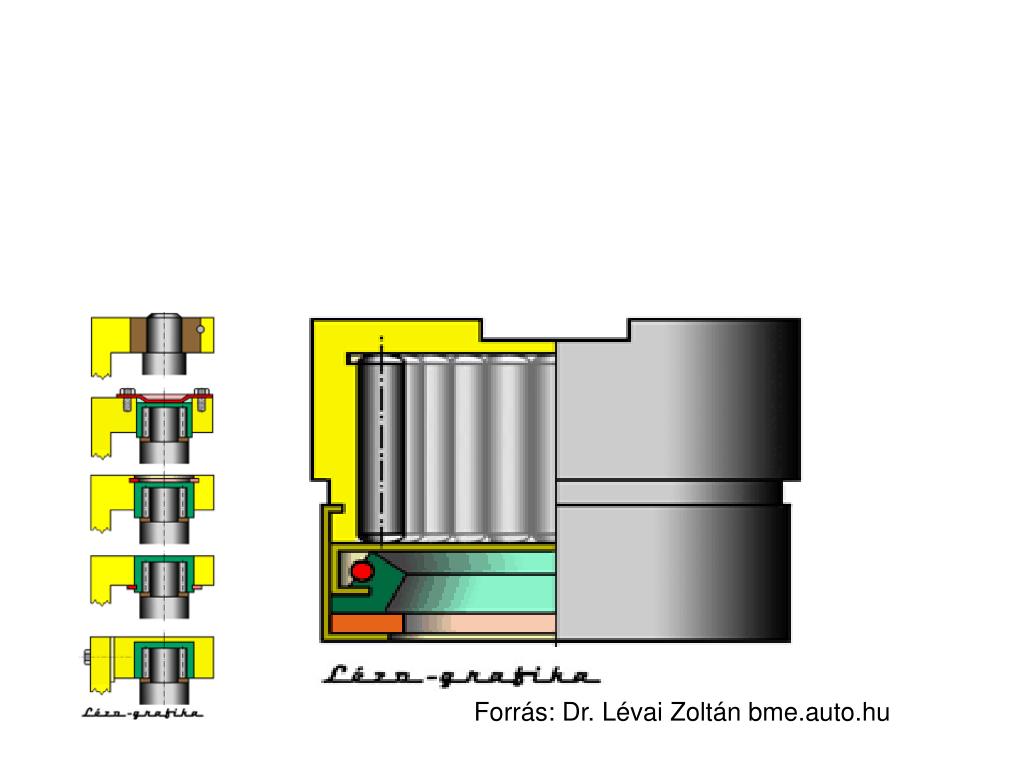

Forrás: Dr. Lévai Zoltán bme.auto.hu


Kard ncsukl geometria

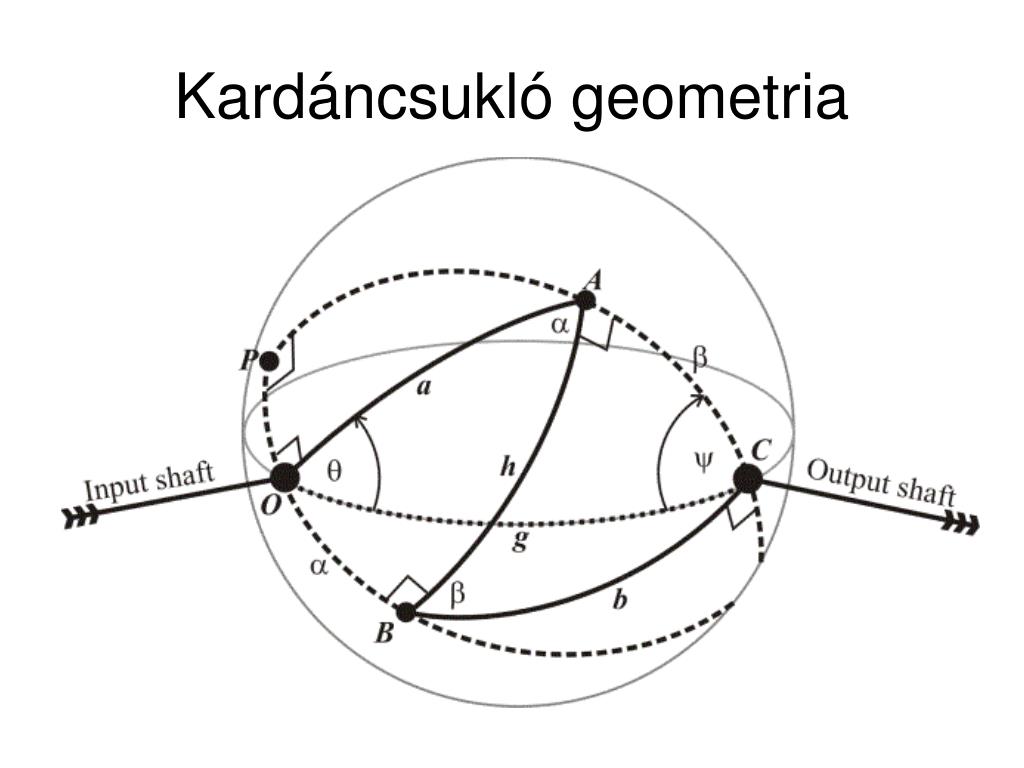

Kardáncsukló geometria


Tengelyhajt s

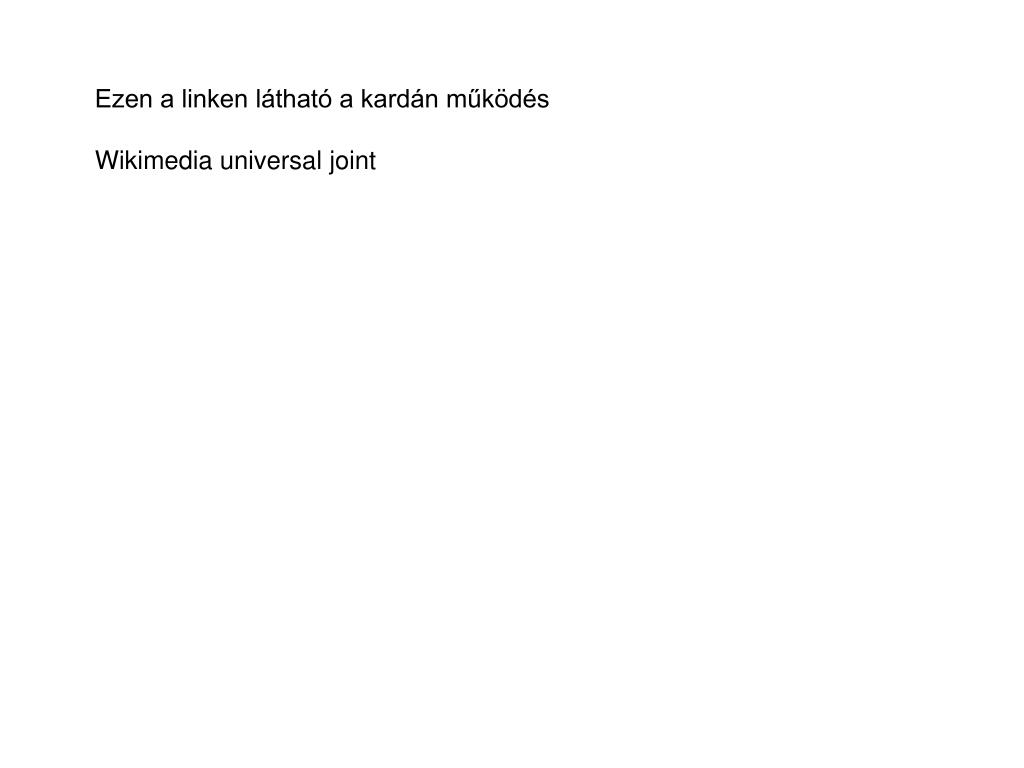

Ezen a linken látható a kardán működés

Wikimedia universal joint


Kard ncsukl sz ghiba

Kardáncsukló szöghiba


Tengelyhajt s

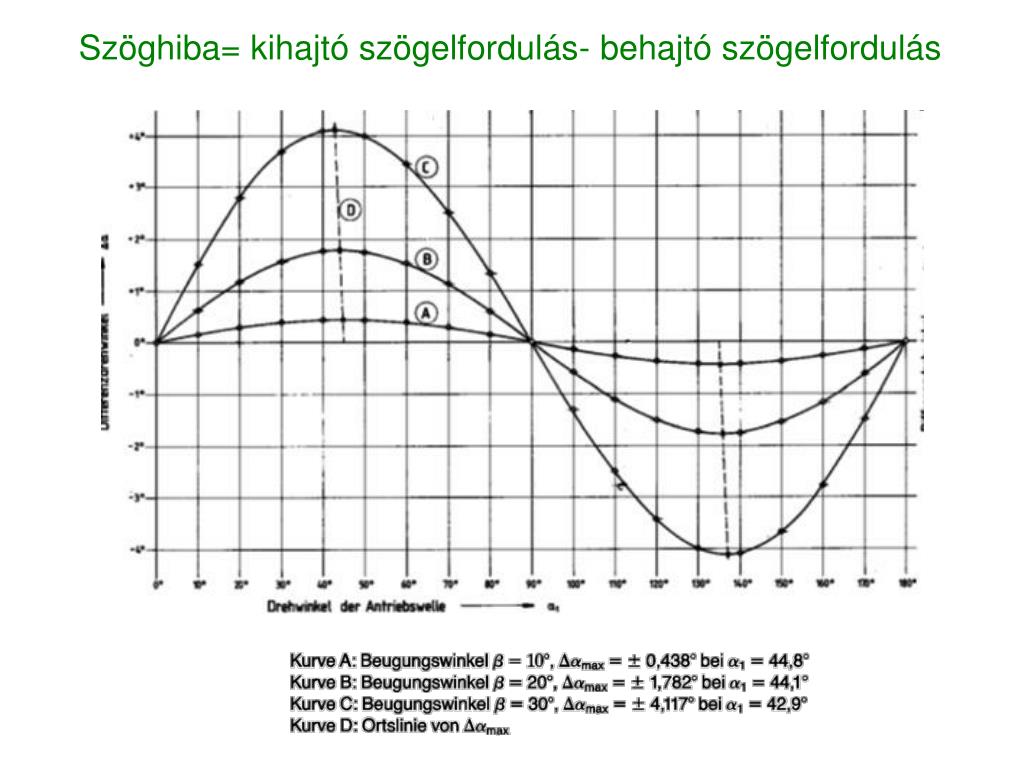

Szöghiba= kihajtó szögelfordulás- behajtó szögelfordulás


Kard ncsukl sebess gei

Kardáncsukló sebességei

  • description=== Equation used: == Summation of ω2 for ω1 1 till 360

  • Where:ω2 is the speed of the output shaftω1 is the speed of the input shaft, set to 1β is the angle between the shaftsφ1 is the rotation angle of the input shaft


Kard ncsukl1

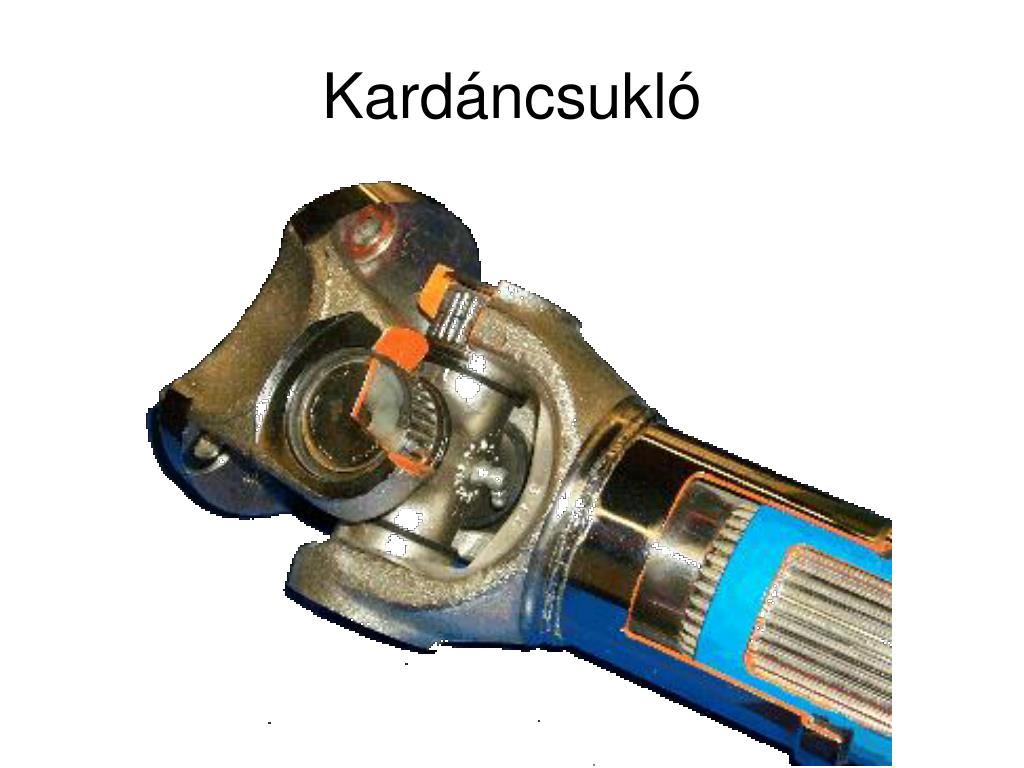

Kardáncsukló


Kard n keresztek

Kardán keresztek


Kett s kard ncsukl

Kettős kardáncsukló


Ker kagy kett s kard n csukl

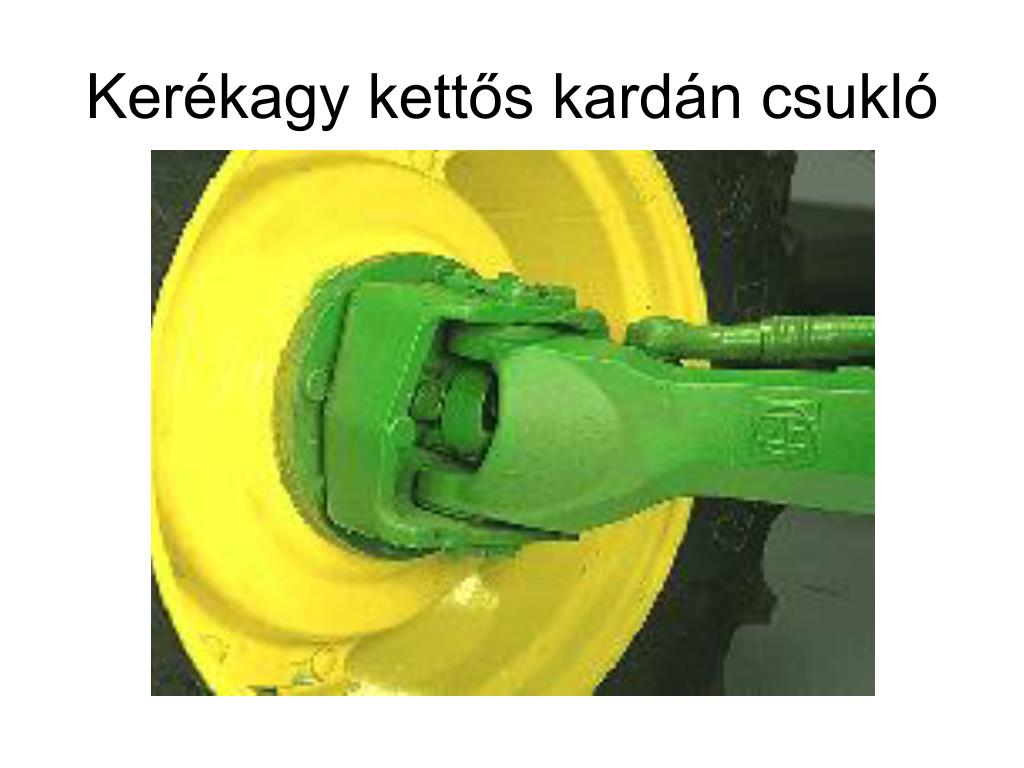

Kerékagy kettős kardán csukló


Hardy t rcsa polygon gy r

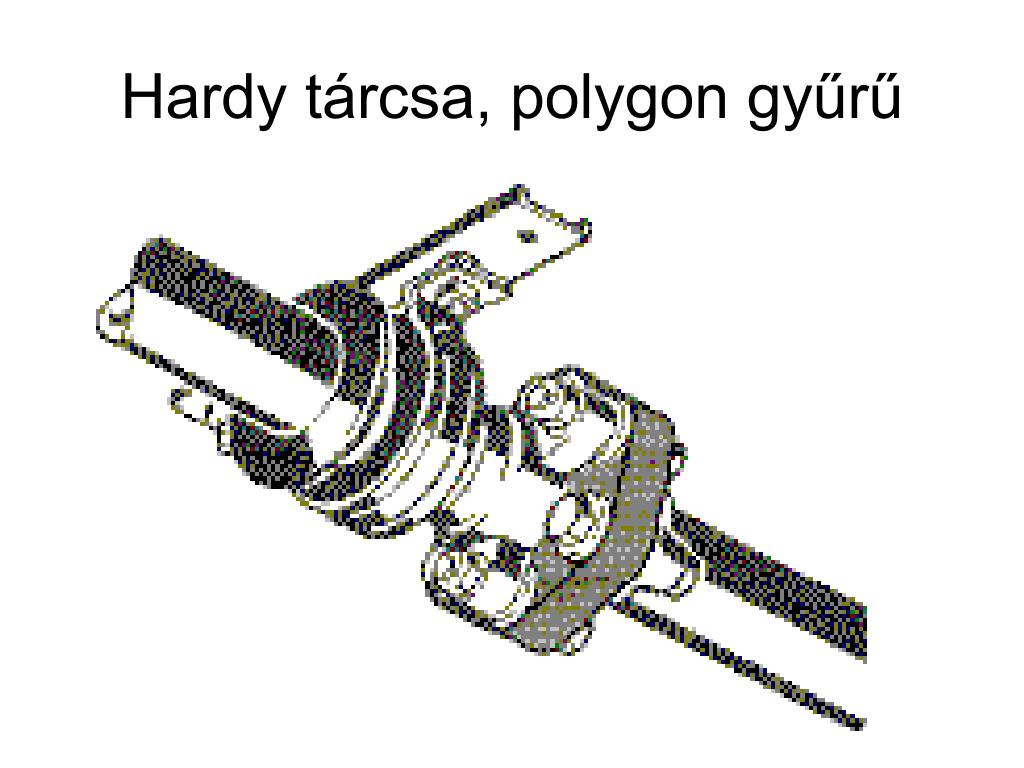

Hardy tárcsa, polygon gyűrű


Korm nyzott f ltengely

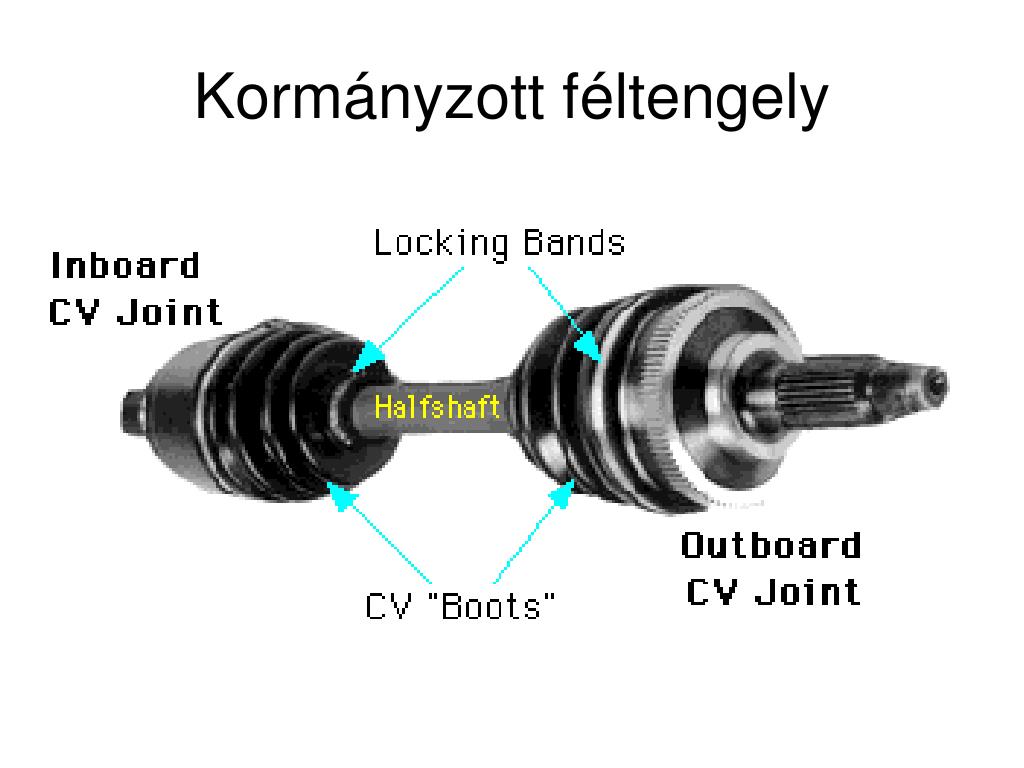

Kormányzott féltengely


Goly s gkn csukl k

Golyós GKN csuklók


Tengelyhajt s

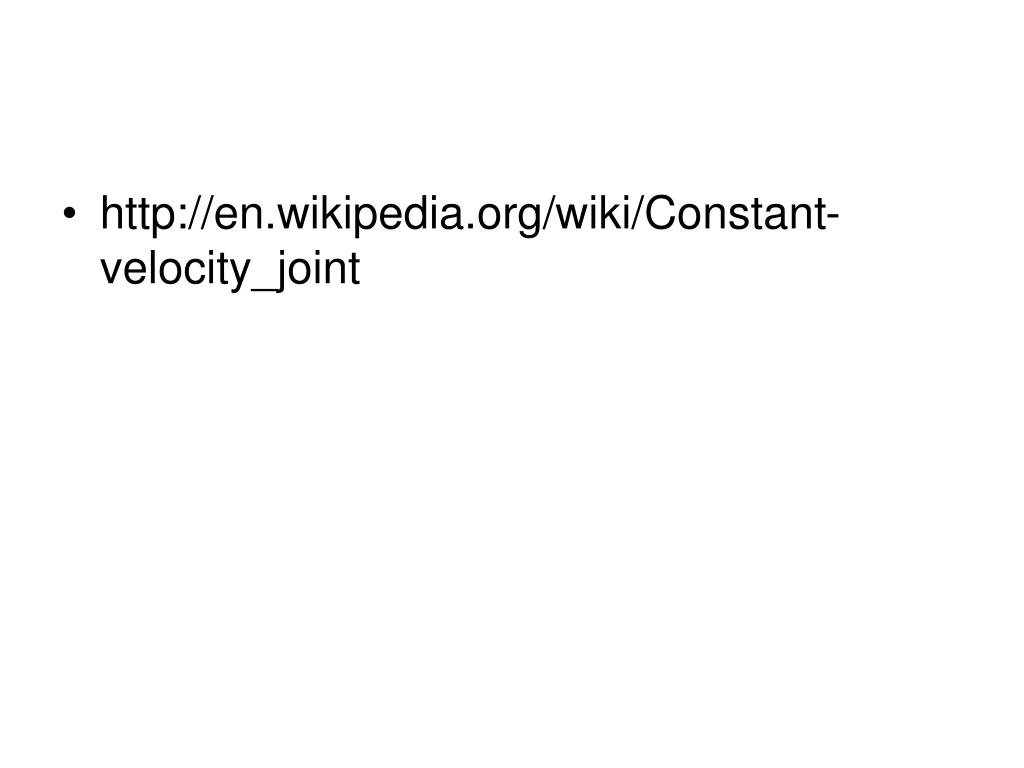

  • http://en.wikipedia.org/wiki/Constant-velocity_joint


Ker kagy csukl

Kerékagy csukló


Ker kagycsukl cv joint

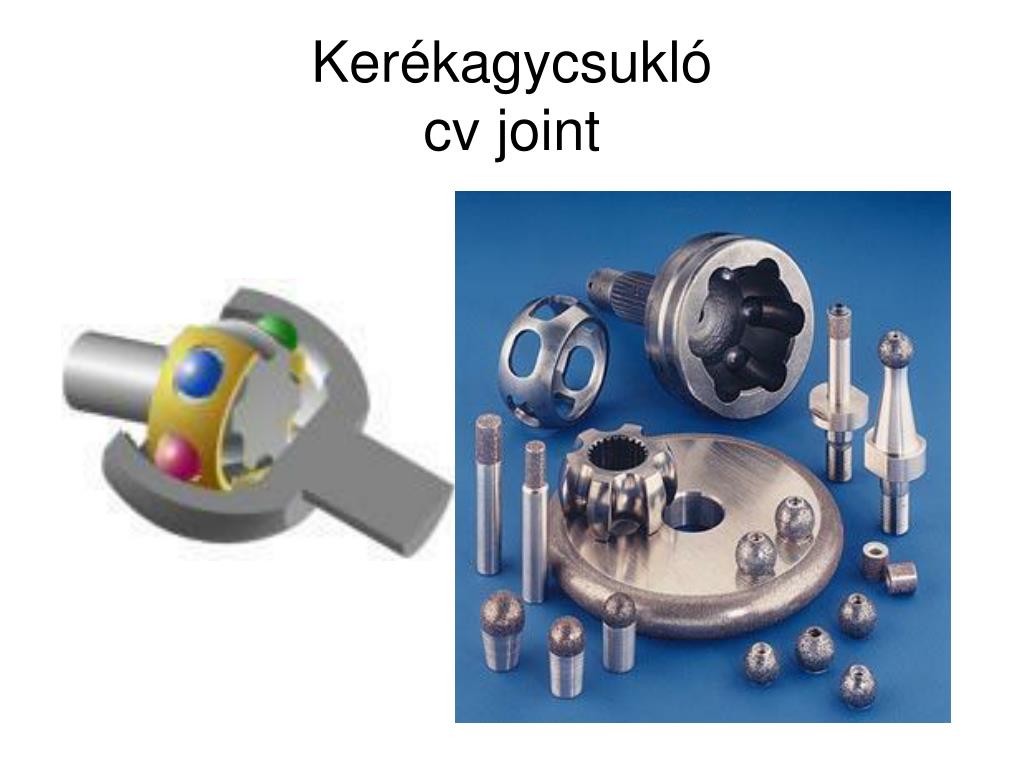

Kerékagycsuklócv joint


Nem korm nyzott csukl

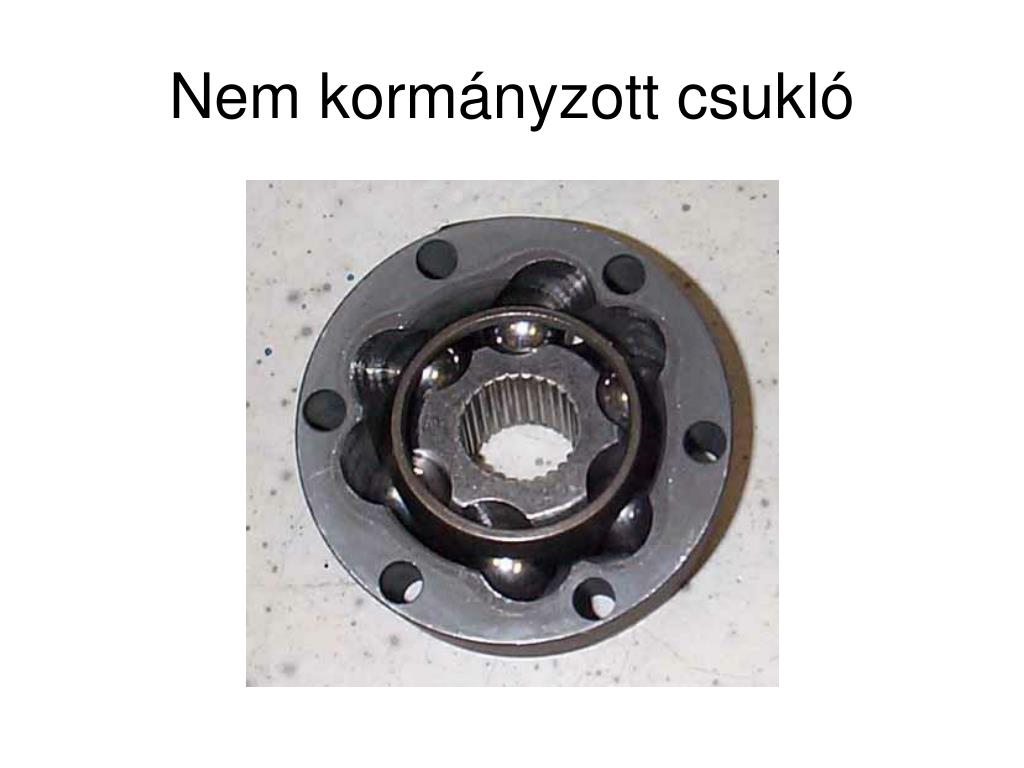

Nem kormányzott csukló


Tripoid csukl

Tripoid csukló


Hardy t rcsa polygon gy r1

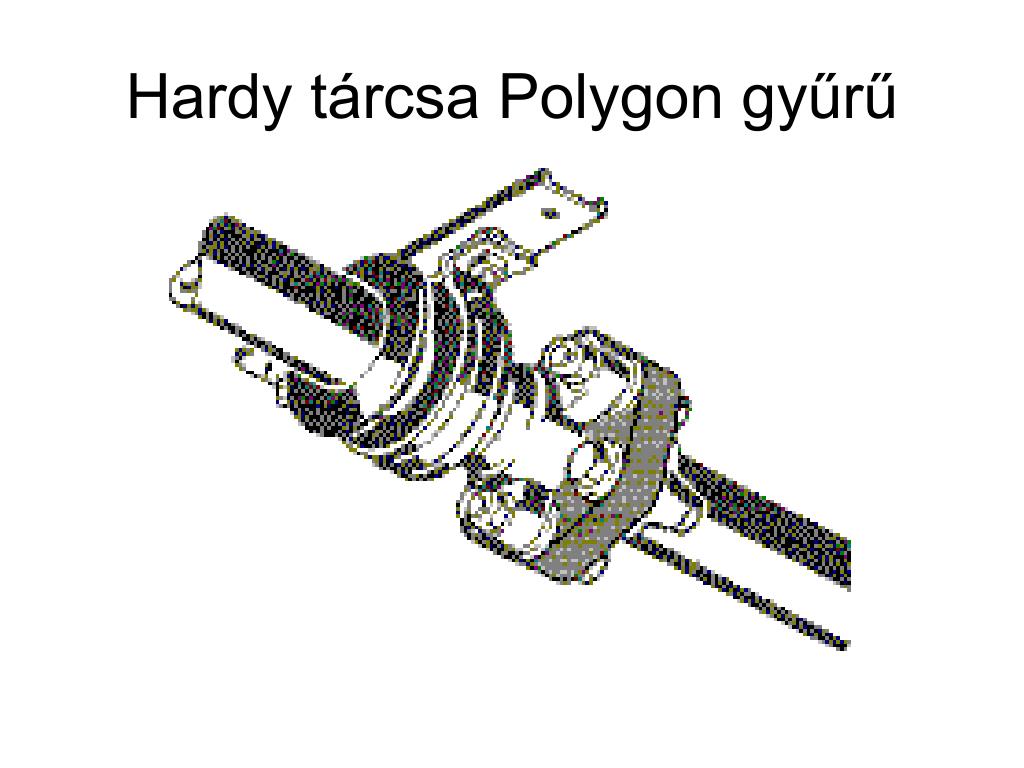

Hardy tárcsa Polygon gyűrű


Bendix weiss csukl

Bendix-Weiss csukló


Differenci l z r n velt s rl d s differenci lm lamell s diff z r

Differenciál zár, növelt súrlódású differenciálmű, lamellás diff. zár


Tengelyhajt s

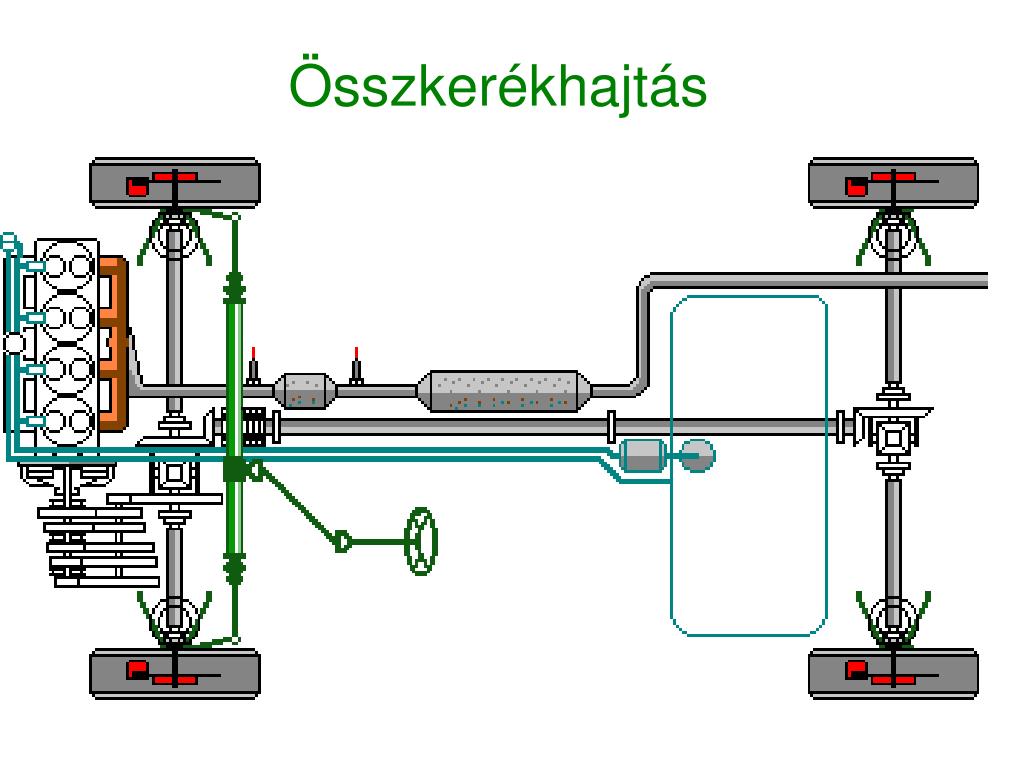

Összkerékhajtás


Sszker khajt s

Összkerékhajtás


Sszker khajt s1

Összkerékhajtás


Quattro h ts tengely

Quattro hátsó tengely


L nc meghajt s oszt m

Lánc meghajtású osztómű


Visco tengelykapcsol

Visco tengelykapcsoló


Visco tengelykapcsol1

Visco tengelykapcsoló


Torsen differenci lm

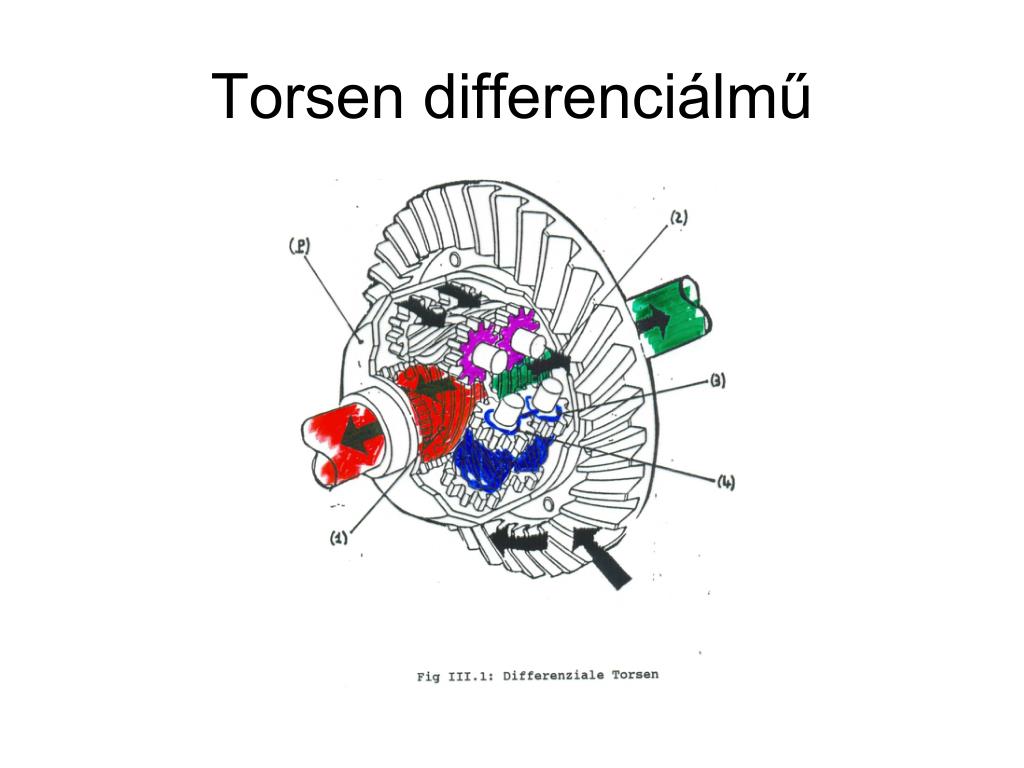

Torsen differenciálmű


Torsen differenci lm1

Torsen differenciálmű


Torsen differenci lm2

Torsen differenciálmű


Torsen differenci lm3

Torsen differenciálmű


Haldex tengelykapcsol

Haldex tengelykapcsoló


Haldex tengelykapcsol1

Haldex tengelykapcsoló


Haldex tengelykapcsol2

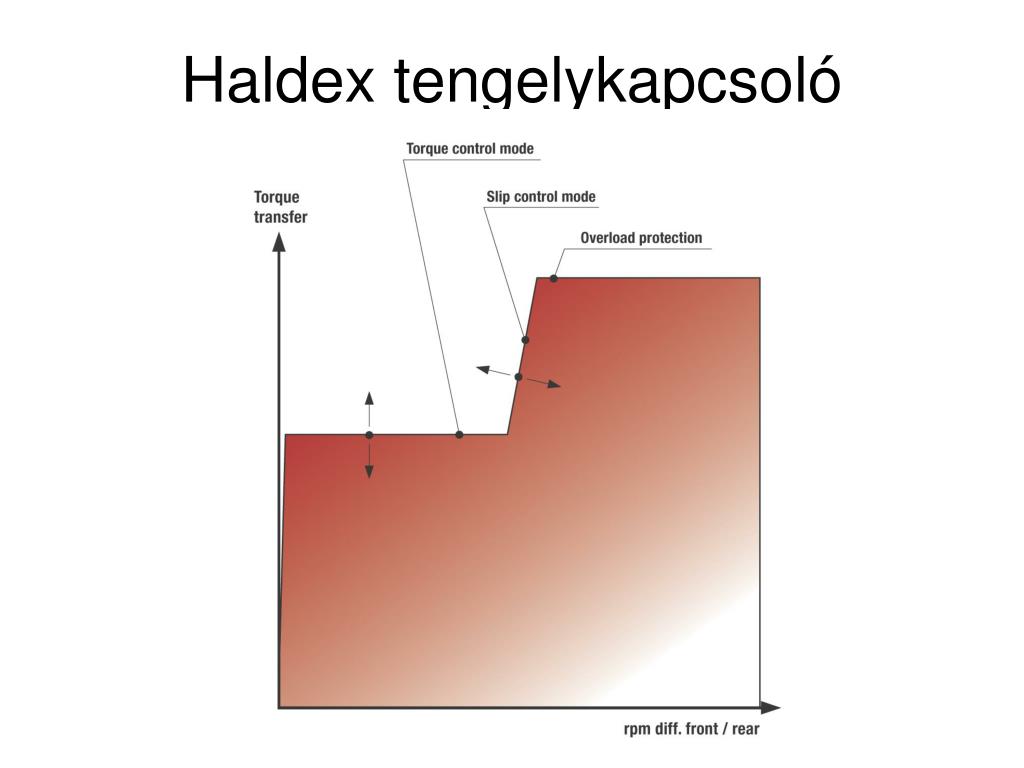

Haldex tengelykapcsoló


Tengelyhajt s

Kerekek hajtása: kardáncsuklók, kardántengelyek


Tengelyhajt s

Forrás: Dr. Lévai Zoltán bme.auto.hu


Tengelyhajt s

Forrás: Dr. Lévai Zoltán bme.auto.hu
