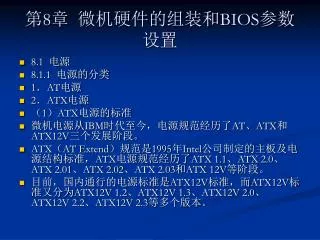

第8章微机硬件的组装和BIOS参数设置 • 8.1 电源 • 8.1.1 电源的分类 • 1．AT电源 • 2．ATX电源 • （1）ATX电源的标准 • 微机电源从IBM时代至今，电源规范经历了AT、ATX和ATX12V三个发展阶段。 • ATX（AT Extend）规范是1995年Intel公司制定的主板及电源结构标准，ATX电源规范经历了ATX 1.1、ATX 2.0、ATX 2.01、ATX 2.02、ATX 2.03和ATX 12V等阶段。 • 目前，国内通行的电源标准是ATX12V标准，而ATX12V标准又分为ATX12V 1.2、ATX12V 1.3、ATX12V 2.0、ATX12V 2.2、ATX12V 2.3等多个版本。

（2）ATX电源的输出 • ATX电源的外观如图8-1所示。

8.1.2 电源的结构 • 1．电源插座 • 电源插座通过电源线使微机与家用电源插座相连，提供微机所需的电能，如图8-2所示。

2．显示器电源插座 • 3．电源插头 • 1）主板电源插头。 • 2）外部设备电源插头。

4．电源散热风扇 • 5．电源的电路组成 • 电源内部的电路如图8-4所示。

8.1.3 ATX电源的主要参数 • 1．电源功率 • 2．输出电压稳定性 • 3．纹波电压 • 4．可靠性 • 5．安全和质量认证 • 6．电源散热设计及噪音 • 如图8-5所示为电源主要的散热形式。

8.1.4 电源的选购与安装方法 • 1．选购电源时的注意事项 • （1）电源铭牌的标注 • 电源铭牌如图8-6所示。

（2）电源接口数量和类型 • 2．电源的安装

8.2 机箱 • 8.2.1 机箱的种类 • 按机箱的外形可分为立式和卧式两种，如图8-10所示。

8.2.2 机箱的结构 • 1．机箱内的主要部件 • 2．机箱上的按钮和指示灯 • 机箱上常见的按钮/开关和指示灯有：电源开关（Power Switch）、电源指示灯、复位按钮（Reset）、硬盘工作状态指示灯（HDD LED）等。 • （1）电源开关及指示灯 • （2）复位按钮（Reset） • （3）硬盘工作状态指示灯（HDD LED）

8.2.3 机箱的选购 • 1．外形美观大方 • 2．箱体选材优良 • 3．制作工艺精湛 • 4．使用是否安全 • 5．机箱布局是否合理

.3 硬件安装步骤及初步调试方法 • 8.3.1 硬件安装步骤 • 1．装机前的准备 • 2．装机步骤 • （1）根据主板说明书，对主板进行设置 • （2）安装CPU和CPU散热风扇 • （3）安装内存条 • （4）在机箱底板上固定主板 • 如图8-11所示为固定底板式。

（5）连接主板电源线和CPU风扇电源线 • （6）连接主板与机箱面板上的开关、指示灯等连线 • （7）安装显示卡 • （8）连接显示器 • （9）连接键盘 • 依照键盘插头和主板上键盘接口的方向标记，将键盘插头插入键盘接口，如图8-13所示。

（10）安装软盘驱动器 • （11）安装硬盘驱动器 • （12）安装光驱 • （13）安装接口连接器 • （14）安装声卡、内置Modem等I/O扩展卡

8.3.2 初步调试方法 • 微机内部安装完成后，不要盖上机壳，先把后部的连线连接好，如图8-14所示。

8.4 BIOS参数设置 • 8.4.1 Award BIOS设置 • 1．STANDARD CMOS SETUP（标准CMOS设置） • 2．BIOS FEATURES SETUP（BIOS性能设置） • 3．LOAD BIOS DEFAULTS（装载默认设置值） • 4．LOAD PERFORMANCE DEFAULTS（装载优化设置值） • 5．SUPERVISOR PASSWORD（管理员口令） • 6．USER PASSWORD（用户密码） • 7．IDE HDD AUTO DETECTION（IDE硬盘自动检测） • 8．SAVE & EXIT SETUP（保存设置并退出） • 9．EXIT WITHOUT SAVING（不保存设置而退出）

8.4.2 BIOS设置口令遗忘的处理方法 • 1．Setup级口令的清除 • CMOS在DOS系统中的访问端口为：地址端口70，数据端口71。调用DOS中的DEBUG程序并键入以下指令： • -o70,10 • -o71,10 • -q

2．System级口令的清除 • （1）跳线短接法 • 一般的主板在后备电池的附近都做有一个“Ext. Buttery”或“CMOS Reset”的跳线，如图8-22所示。
