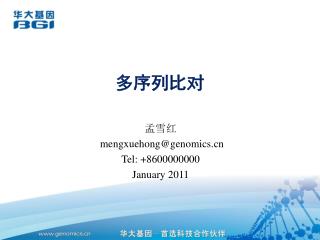

多序列比对

孟雪红

[email protected]

Tel: +8600000000

January 2011


序列比对的意义

  • 不同物种基因组共线性分析可以知道物种间亲缘关系,利于基因预测和功能注释(熊猫文章)



主要内容

  • 两物种基因组比对(lastz/chainnet)

  • 多物种基因组比对(multiz)


Lastz chainnet

Target file

Target sequence in put

Repeat with reverse complement

Scoring parameters

Alignment output

Lastz workflow

Lastz/chainnet

Indexing target seed words

interpolation

Back-end filtering

Gapped extension

HSP chaining

Gap-free extension

seeding

Query file


Scoring inference
Scoring Inference

  • HOXD70

http://genomewiki.ucsc.edu/index.php/Hg19_conservation_lastz_parameters


Indexing target seed words
Indexing Target Seed Words

ACGTGACATCACACATGGCGACGTCGCTTCAC

target seed word position table

|... |

|10325-->12, 255, 28451, 36512 |

|10326-->365, 5475, 47154, 225641 |

|...


Repeat
repeat

  • 如果知道repeat序列,将target和query序列在比对之前将repeats mark成小写字母。不参Indexing Target Seed Words步骤和seeding步骤。

  • 如果repeat位点不知道,设置参数‑‑maxwordcount,在Indexing Target Seed Words步骤中将出现次数过多的seeds去掉。

  • ‑‑masking比对过程中动态的mark掉比对多次的位点,只影响后续的query序列。


Seeding
Seeding

spaced seeds

  • seed=12of19(1110100110010101111)

  • seed=14of22(1110101100110010101111)

target:ACGTGACATCACACATGGCGACGTCGCTTCACTGG

query: GTAGCTTCAC GTAGCTTCAC

pattern: 110 0 10111 1 110 010 1111


Gap free extension
Gap-free Extension

Exact match extension

|--> HSP? <--|

|-->seed<--|

CACGAAACCAGCACGTATCCAAGGGACTATCCCC

CATGGAACCAGCACGTATCCAAGGGCCTTTCCCC

M-mismatch extension

| --> HSP ? <-- |

|-->seed<--|

CACGAAACCAGCACGTATCCAAGGGACTATCCCC

CATGGAACCAGCACGTATCCAAGGGCCTTTCCCC


x-drop=910

X-drop extension

| --> HSP ? <-- |

|-->seed<--|

CACGAAACCAGCACGTATCCAAGGGACTATCCCC

CATGGAACCAGCACGTATCCAAGGGCCTTTCCCC

HSPs : high-scoring segment pairs

Hsp-threshold=3000


Gapped extension
Gapped Extension

1、仿射空位罚分

gap_open_penalty=400

gap_extend_penalty=30

公式:Wk=400+30k(k为gap长度)

2、y_drop=9400

3、gapped_threshold=3000

1

3

2


Needleman wunsch
Needleman-Wunsch算法

1、DNA序列:

S1 = GCCCTAGCG

S2 = GCGCAATG

核苷酸替换打分矩阵S

gap扣分d=-2

A T C G

A 1 -1 -1 -1

T -1 1 -1 -1

C -1 -1 1 -1

G -1 -1 -1 1


2、算法规则

这个算法使用二维表格,一个序列沿顶部展开,一个序列沿左侧展开。通过以下三个途径到达每个单元格:

1)来自上面的单元格,代表将左侧的字符与空格比对。

2)来自左侧的单元格,代表将上面的字符与空格比对。

3)来自左上侧的单元格,代表与左侧和上面的字符比对(可能匹配也可能不匹配)



F(i-1,j-1)+s(xi,yj)

F(i,j)=max

F(i-1,j)-d

F(i,j-1)-d


从右下角的单元格开始反向回溯,即可得到比对结果从右下角的单元格开始反向回溯,即可得到比对结果

S1' = GCCCTAGCG

S2' = GCGC- AATG


Back end filtering
Back-end Filtering从右下角的单元格开始反向回溯,即可得到比对结果

  • Identity

  • Continuity

  • Coverage

  • Match count


Interpolation
Interpolation从右下角的单元格开始反向回溯,即可得到比对结果


Chainnet
ChainNet从右下角的单元格开始反向回溯,即可得到比对结果

  • axtChain:将相邻的block连接起来,打分矩阵和blastz相同,gap打分改变。

  • chainNet:对target序列,确定最优比对区域。

    1、首先将所有的染色体或scaffold的碱基标记未用的。

    2、按打分由高到低排序,形成列表。

    3、迭代:每次从列表中取出一个chain,扔掉与已经存在的chain有overlap的区域,余下的部分添加上去,如果与之前的chain有gap,标记成子集,通过这种方式形成的层级称为net。记录overlap的区域,用于下一步识别重复

  • netSyntenic:处理inersion、duplication。


运行从右下角的单元格开始反向回溯,即可得到比对结果

lastz_chainnet.py

  • step1_lastz_target_query.sh

  • step2_chain_target_query.sh

  • step3_net_target_query.sh

    去除repeat,-M参数;切割文件(方式、数量);切割脚本

    输出:maf格式


Multiz
Multiz从右下角的单元格开始反向回溯,即可得到比对结果

提供信息:

1、物种的拓扑结构: ((t1 q1) q2)

2、两两物种lastz比对maf文件(以同一个物种为参考序列)

3、储存物种信息的list文件:


Tba threaded blockset aligner
TBA(Threaded-从右下角的单元格开始反向回溯,即可得到比对结果Blockset Aligner)

将reference至于顶行,按照reference坐标对排列其余物种,按照系统发育树重新对行排列。

reference:h

reference:m


  • 打分:使用与从右下角的单元格开始反向回溯,即可得到比对结果lastz相同的核苷酸替换打分矩阵,每一列的打分为两两物种打分之和。

  • Gap惩罚(quasi-natural):400+30(L-1)


运行从右下角的单元格开始反向回溯,即可得到比对结果

python ../bin/run_multiz.py --pair_align pairwise_alignment1.list --tree "((t1 q1) q2)" --out `pwd`/output

list文件:

t1 q1 input/t1_q1.axt.chain.prenet.net.axt.maf

t1 q2 input/t1_q2.axt.chain.prenet.net.axt.maf

run_multiz.sh

输出maf文件


Thanks!从右下角的单元格开始反向回溯,即可得到比对结果
