Pertemuan 13 hidrometri

Pertemuan 13Hidrometri

Matakuliah: S0634/Hidrologi dan Sumber Daya Air

Tahun: 2006

Versi:


Learning outcomes

Learning Outcomes

Pada akhir pertemuan ini, diharapkan mahasiswa

akan mampu :

  • Mahasiswa dapat menghubungkan kegiatan-kegiatan pengukuran unsur-unsur aliran untuk sedimen dan polutan (C4)


Outline materi

Outline Materi

  • Materi 1: Hidrometri Sedimen

  • Materi 2: Hidrometri Polutan


Pertemuan 13 hidrometri

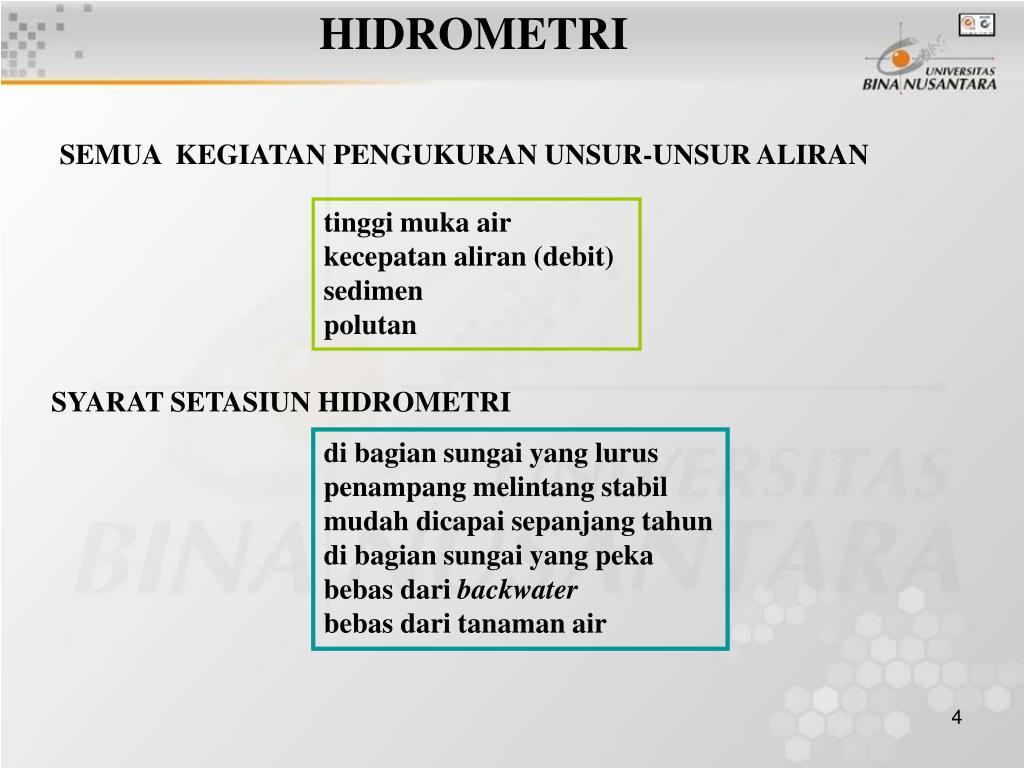

HIDROMETRI

SEMUA KEGIATAN PENGUKURAN UNSUR-UNSUR ALIRAN

tinggi muka air

kecepatan aliran (debit)

sedimen

polutan

SYARAT SETASIUN HIDROMETRI

di bagian sungai yang lurus

penampang melintang stabil

mudah dicapai sepanjang tahun

di bagian sungai yang peka

bebas dari backwater

bebas dari tanaman air


Pertemuan 13 hidrometri

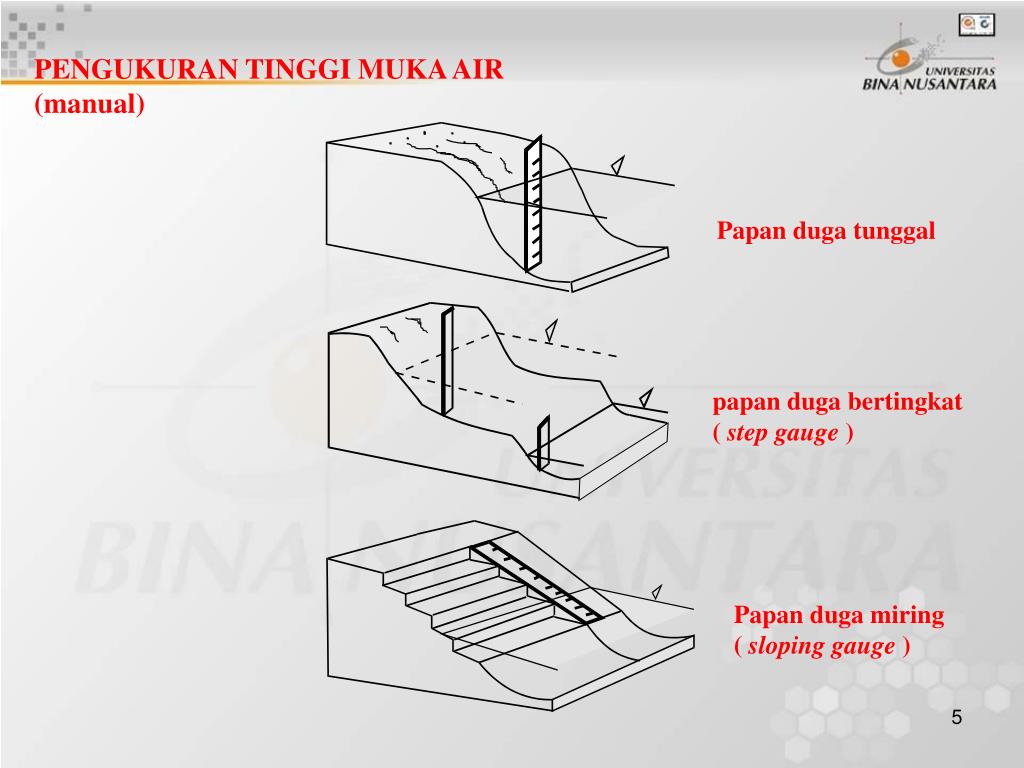

PENGUKURAN TINGGI MUKA AIR

(manual)

Papan duga tunggal

papan duga bertingkat

( step gauge )

Papan duga miring

( sloping gauge )


Papan duga staff gauge peil schaal

PAPAN DUGA ( STAFF GAUGE, PEIL SCHAAL )


Pertemuan 13 hidrometri

HASIL PENGUKURAN MANUAL

Pencatatan manual

Rekaman AWLR


Automatic water level recorder awlr

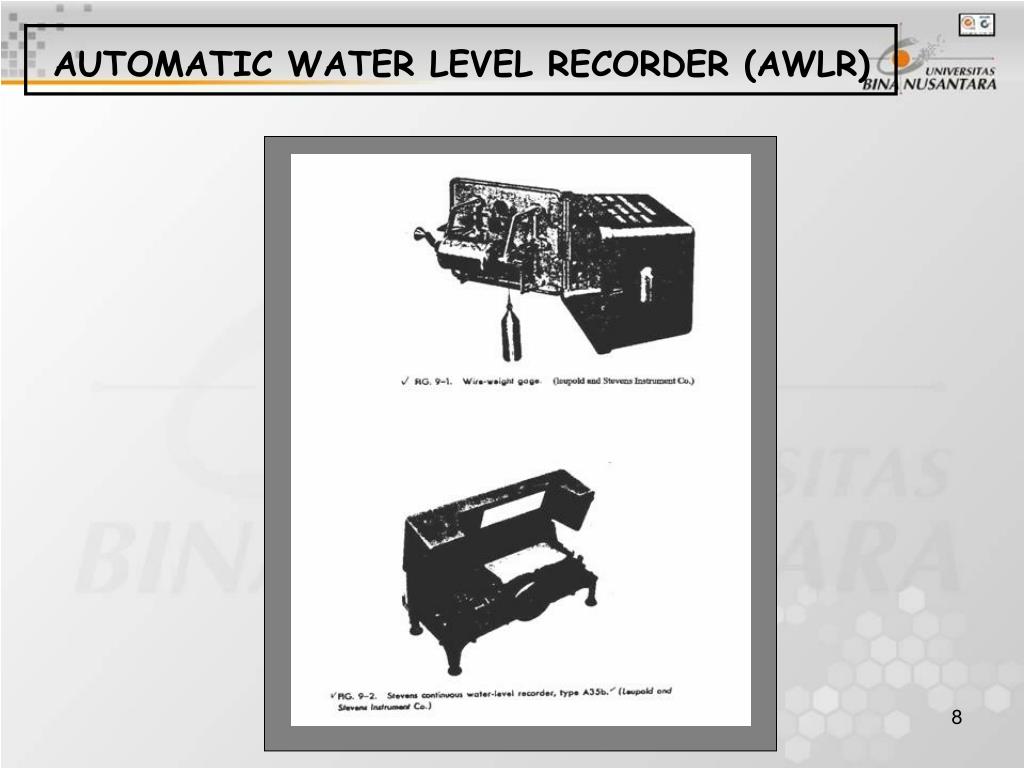

AUTOMATIC WATER LEVEL RECORDER (AWLR)


Pertemuan 13 hidrometri

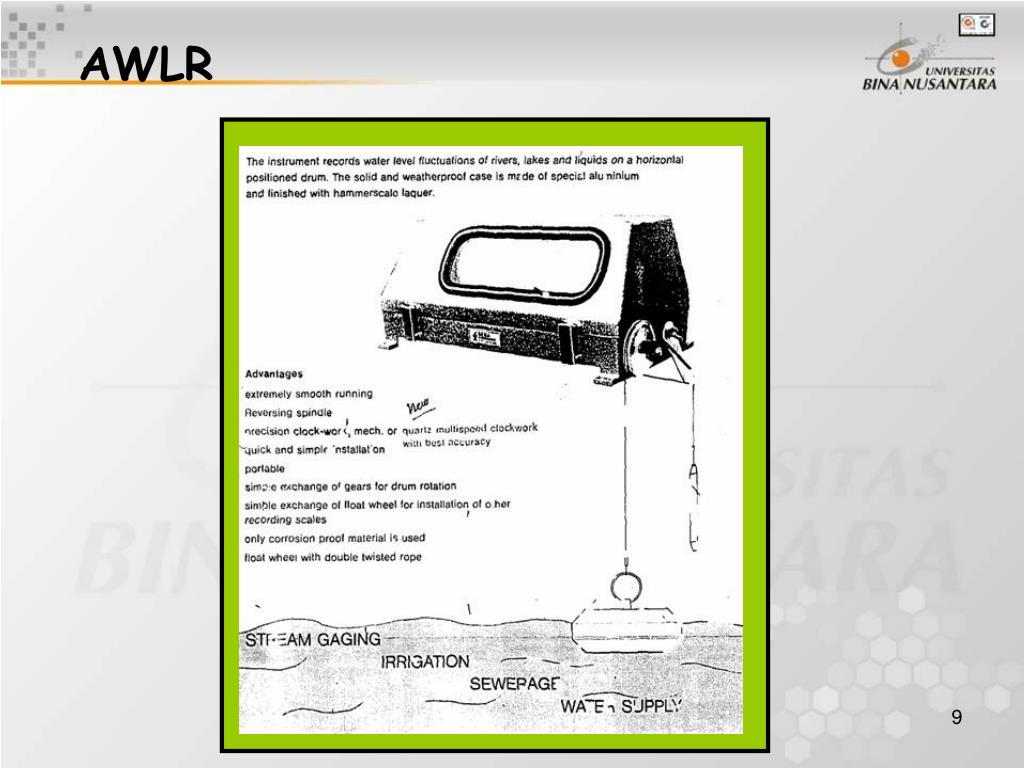

AWLR


Stilling well

STILLING WELL


Sumur penenang stilling well

SUMUR PENENANG ( stilling well )


Pertemuan 13 hidrometri

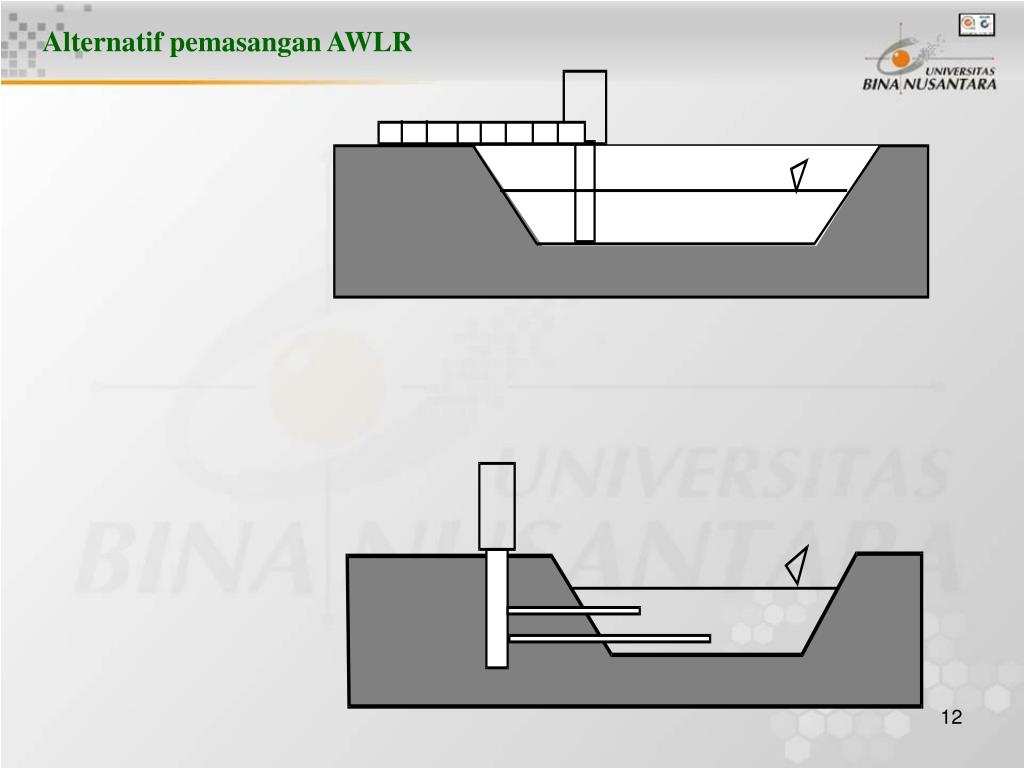

Alternatif pemasangan AWLR


Rekaman awlr stage hydrograph

REKAMAN AWLR ( stage hydrograph )


Pertemuan 13 hidrometri

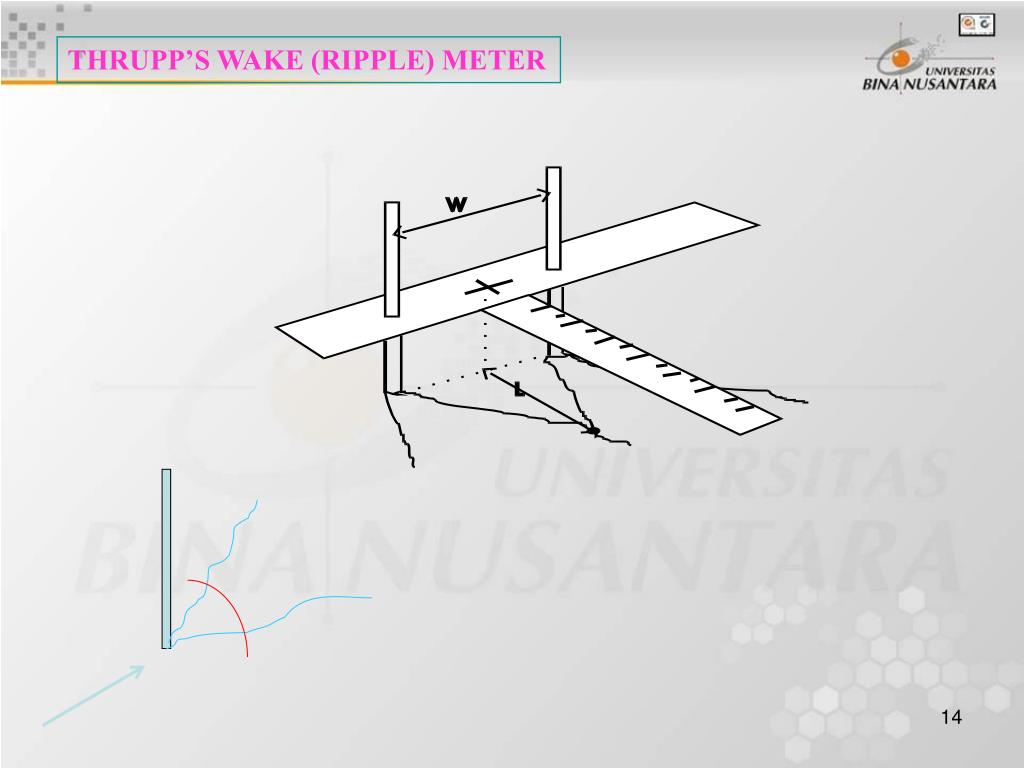

THRUPP’S WAKE (RIPPLE) METER


Pengukuran dengan pelampung float

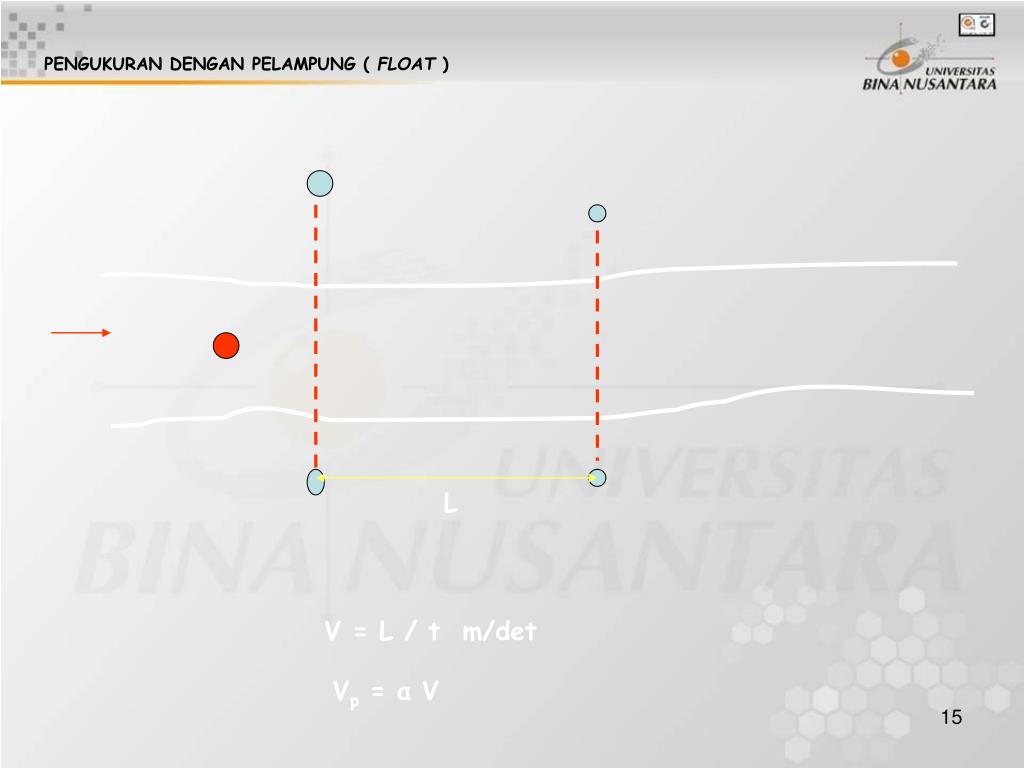

PENGUKURAN DENGAN PELAMPUNG ( FLOAT )

L

V = L / t m/det

Vp = α V


Velocity head rod

VELOCITY HEAD ROD

H2

H1

(H2 – H1) = v2 / 2g


Pertemuan 13 hidrometri

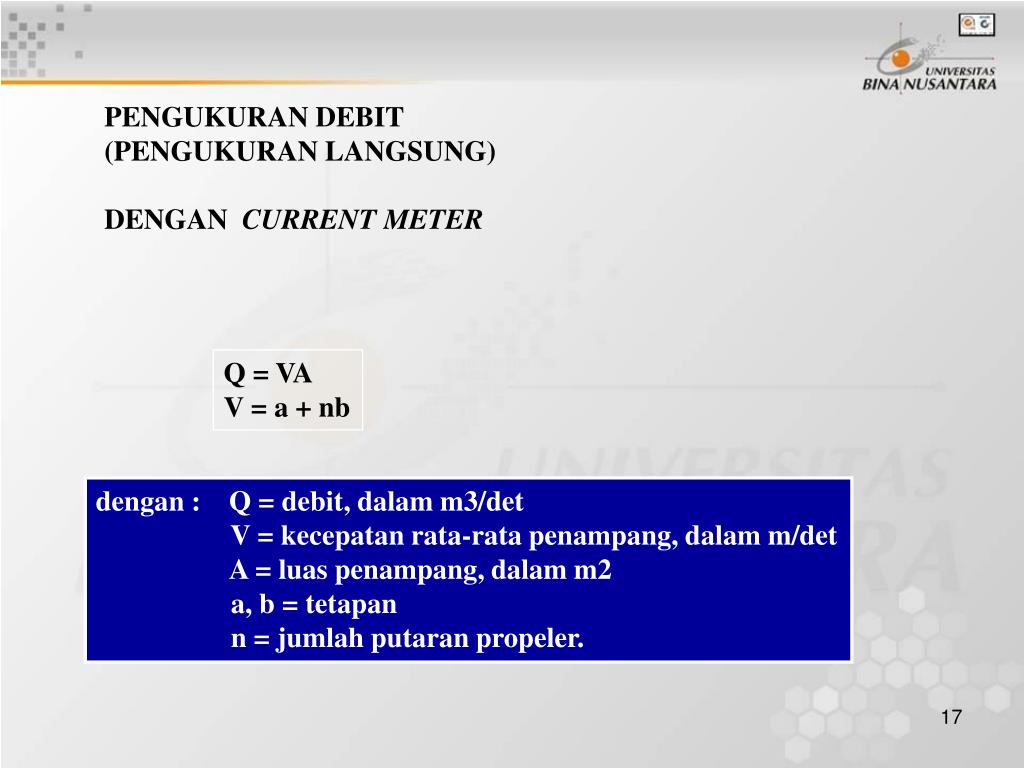

PENGUKURAN DEBIT

(PENGUKURAN LANGSUNG)

DENGAN CURRENT METER

Q = VA

V = a + nb

dengan : Q = debit, dalam m3/det

V = kecepatan rata-rata penampang, dalam m/det

A = luas penampang, dalam m2

a, b = tetapan

n = jumlah putaran propeler.


Current meter

CURRENT METER


Pengukuran kecepatan

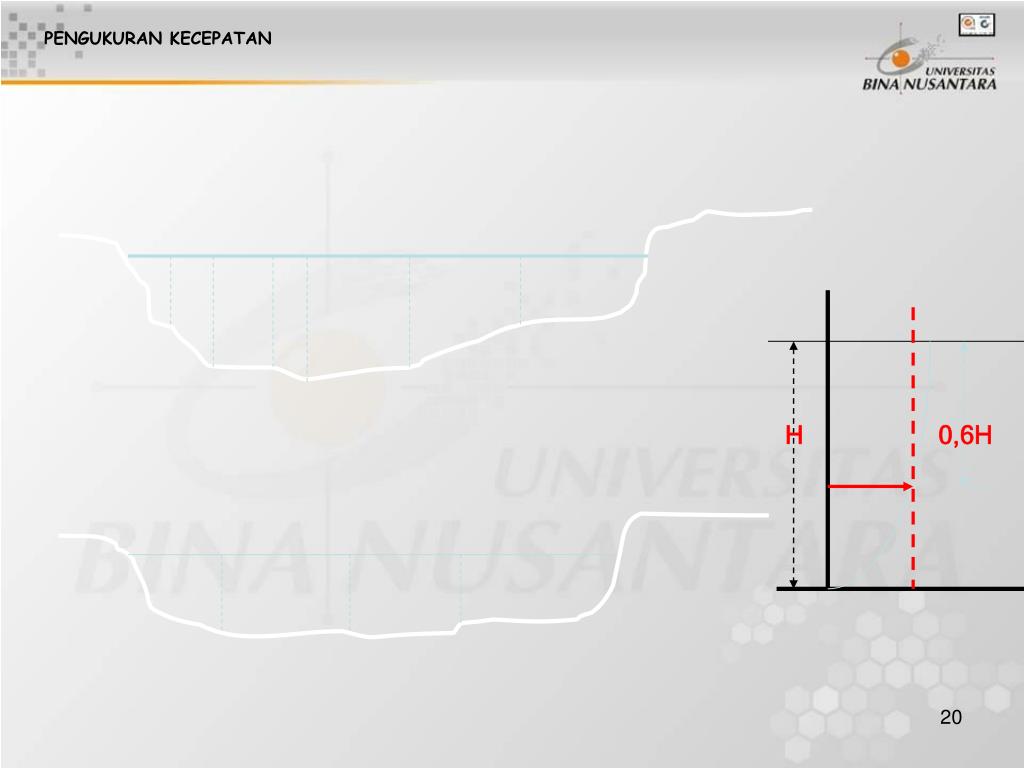

PENGUKURAN KECEPATAN

H 0,6H


Pertemuan 13 hidrometri

dua titik

tiga titik

empat titik


Pertemuan 13 hidrometri

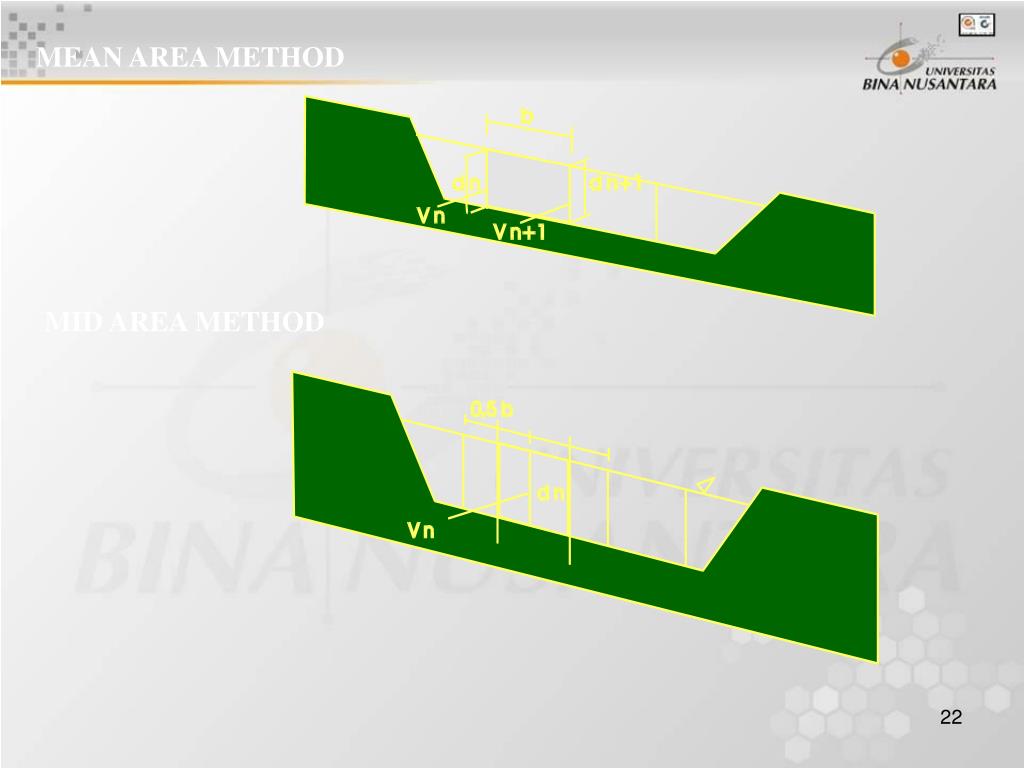

MEAN AREA METHOD

MID AREA METHOD


Pertemuan 13 hidrometri

MEAN AREA METHOD

MID AREA METHOD


Pertemuan 13 hidrometri

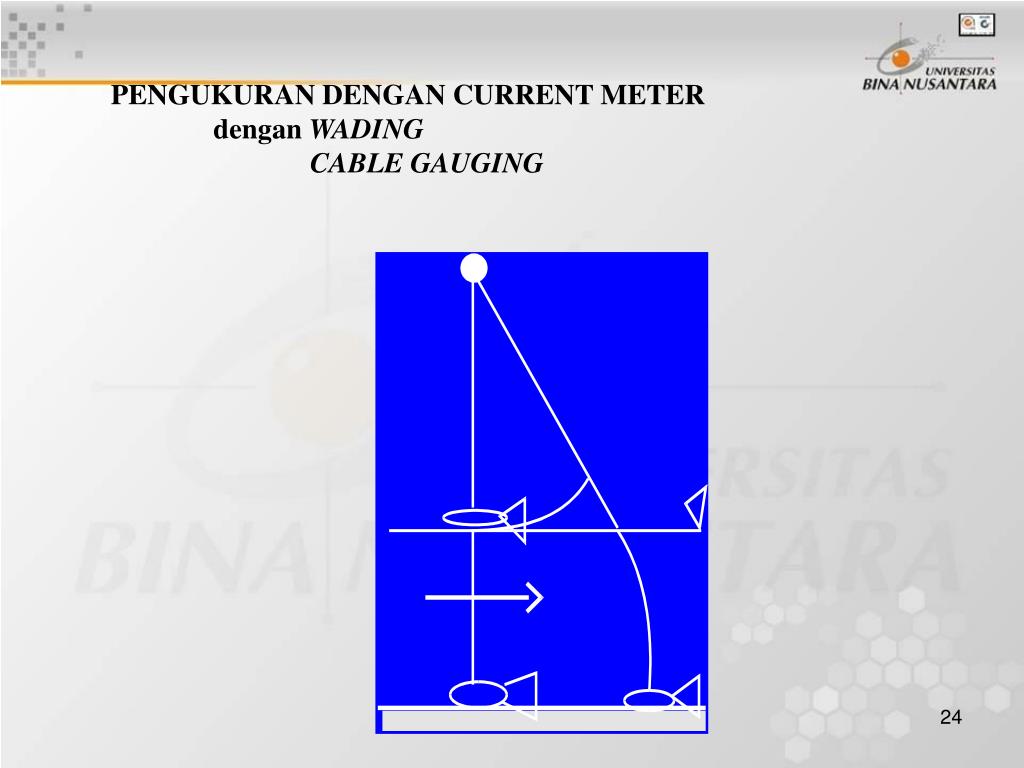

PENGUKURAN DENGAN CURRENT METER

dengan WADING

CABLE GAUGING


Cable gauging

CABLE GAUGING


Liku kalibrasi

LIKU KALIBRASI

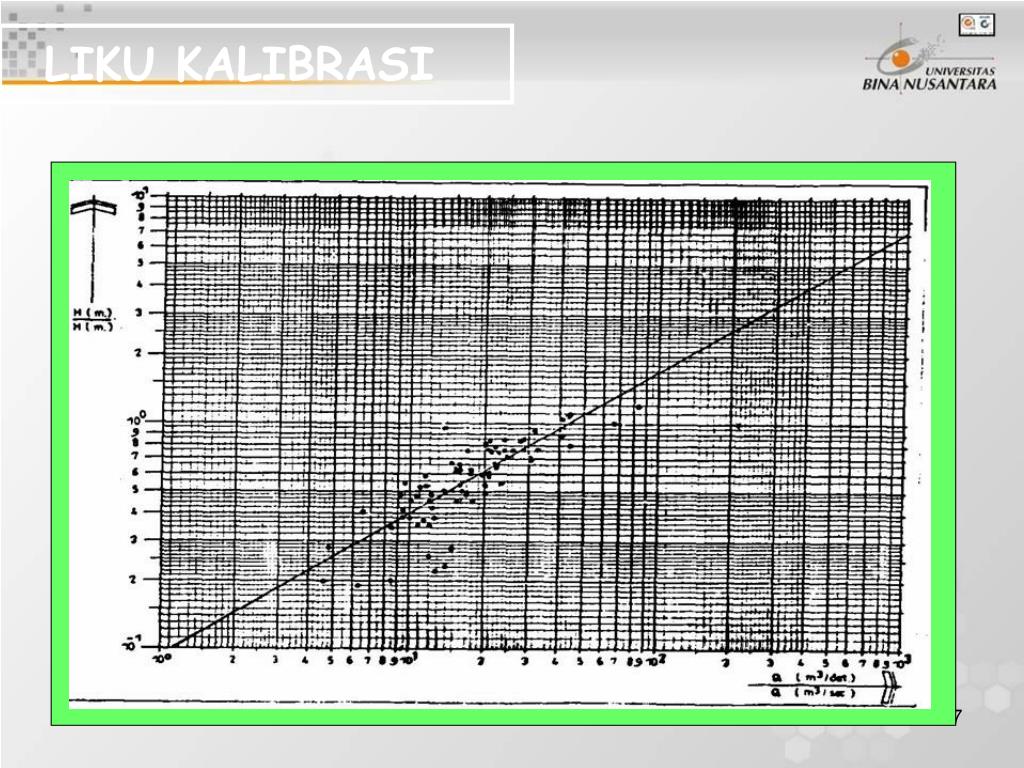

Liku kalibrasi1

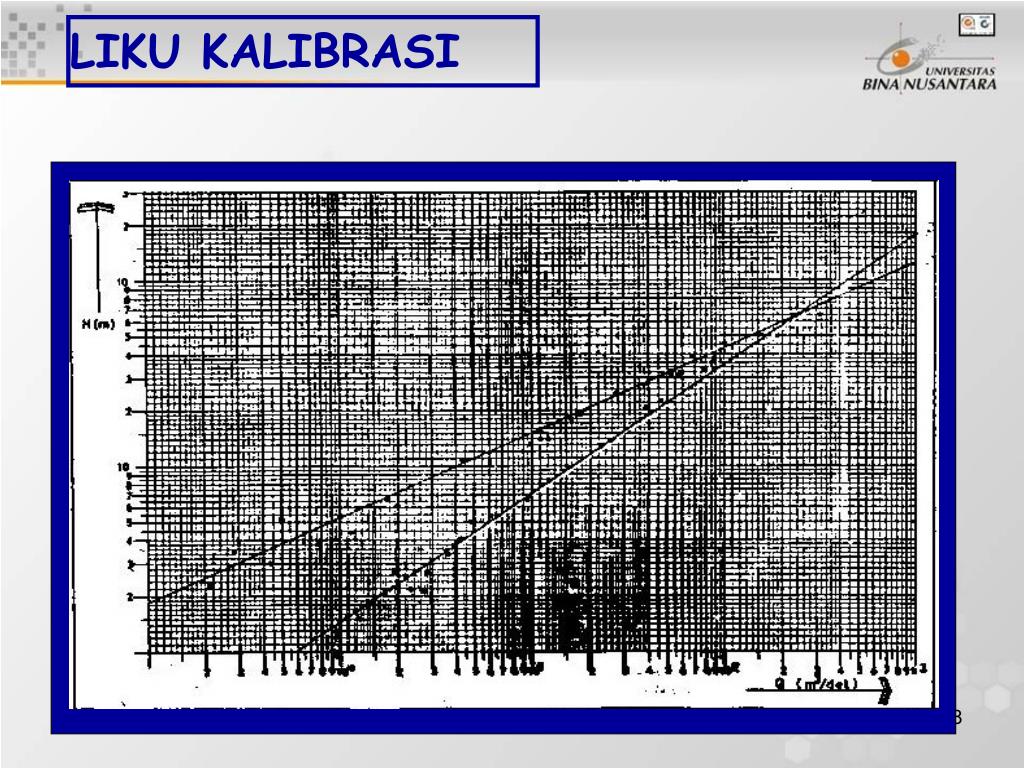

LIKU KALIBRASI


Liku kalibrasi2

LIKU KALIBRASI


Pertemuan 13 hidrometri

PENGUKURAN TIDAK LANGSUNG

SLOPE AREA METHOD

untuk non uniform flow :


Pertemuan 13 hidrometri

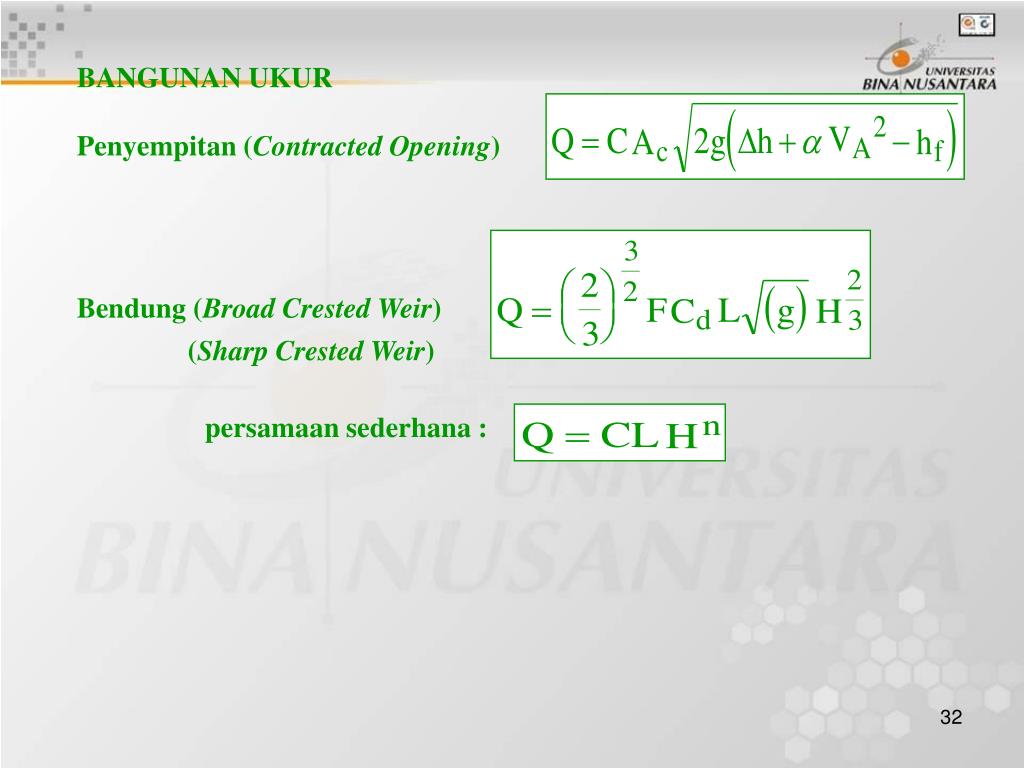

BANGUNAN UKUR

Penyempitan (Contracted Opening)

Bendung (Broad Crested Weir)

(Sharp Crested Weir)

persamaan sederhana :


Pertemuan 13 hidrometri

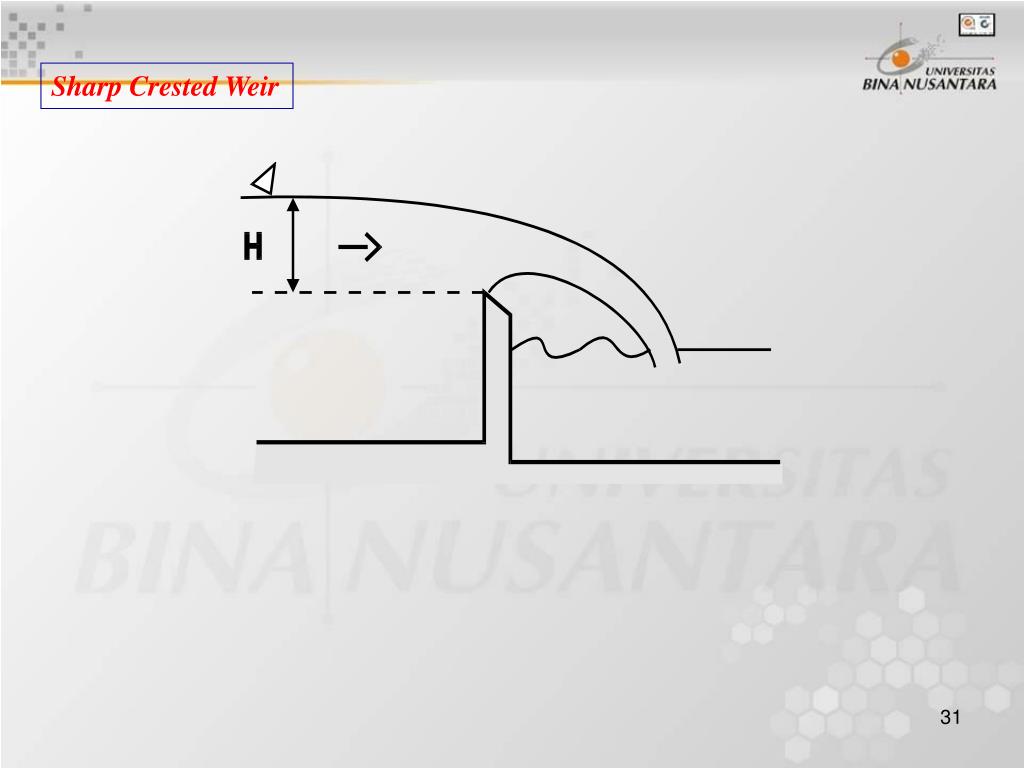

Sharp Crested Weir


Pertemuan 13 hidrometri

BANGUNAN UKUR

Penyempitan (Contracted Opening)

Bendung (Broad Crested Weir)

(Sharp Crested Weir)

persamaan sederhana :
