ELEKTRIFIKASI PENGGERAK GILINGAN. Inhouse Training PT. Perkebunan Nusantara X (Persero). Tretes, 11-14 Januari 2011. TREND KONSUMSI UAP PG DUNIA. Uap % tebu. Macam2 penggerak Gilingan :. Mesin Uap Torak Turbin Uap Motor Hidrolis ( Hagglunds, Hydrex )
E N D

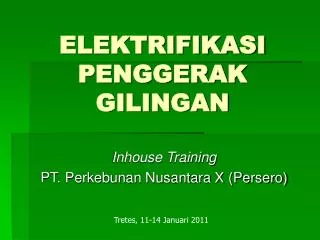

ELEKTRIFIKASI PENGGERAK GILINGAN Inhouse Training PT. Perkebunan Nusantara X (Persero) Tretes, 11-14 Januari 2011
TREND KONSUMSI UAP PG DUNIA Uap % tebu
Macam2 penggerak Gilingan : • Mesin Uap Torak • Turbin Uap • Motor Hidrolis (Hagglunds, Hydrex) • Motor Listrik (DC, AC variable speed)
Keuntungan penggunaan motor listrik sebagai penggerak : Pemakaian uap dalam pabrik lebih hemat. Uap ketel hanya untuk menggerakkan TA, Pemeliharaan motor listrik lebih murah dan mudah dibanding TU, MU, atau motor hidrolis, Tidak diperlukan perpipaan uap (baru & bekas), Efisiensi yang lebih tinggi, Biaya operasional rendah (tidak perlu banyak operator dan pelumas) Lingkungan kerja lebih bersih dan teratur.
Efisiensi Mekanik macam-macam mesin penggerak dan roda transmisi
EFISIENSI MESIN UAP TORAK Konfigurasi Efisiensi • Mesin uap torak : 0,82 • Double Speed Gear : 0,91 Reducer (terbuka) • Kopel as & mof : 0,98 • 3 pinion gilingan : 0,90 Efisiensi Total : 0,66
EFISIENSI TURBIN UAP Konfigurasi Efisiensi • Turbin Uap single stage : 0,62 • HSR (tertutup) : 0,98 - MSR (tertutup) : 0,97 • LSR (terbuka) : 0,93 • Kopel as & mof : 0,98 • 3 pinion gilingan : 0,90 Efisiensi Total : 0,48
EFISIENSI MOTOR LISTRIK DC Konfigurasi Efisiensi • Motor listrik DC : 0,90 • MSR (tertutup) : 0,97 - LSR (terbuka) : 0,93 • Kopel as & mof : 0,98 • 3 pinion gilingan : 0,90 Efisiensi Total : 0,72
PERBANDINGAN KEBUTUHAN POWER • Angka standard besarnya tenaga untuk mengiling tebu maximum yang pernah dicapai adalah berkisar 14,5 TK/ton sabut/jam pada kadar sabut 15% tebu. • Kadar sabut tebu = 15 % sebagai standar dalam menghitung kebutuhan tenaga untuk menggiling tebu. • Contoh : • Pabrik dengan kapasitas giling = 6600 TTH dengan 4 perangkat gilingan, jumlah sabutnya : • Dengan demikian besarnya tenaga untuk menggiling tebu pada • tiap gilingan adalah : 45 x 14,5 = 653 TK
BILA MENGGUNAKAN TURBIN UAP SEBAGAI PENGGERAK : • Turbin uap (single stage) = 0,62 • HSGR (tertutup) = 0,98 • MSGR (tertutup) = 0,97 • LSGR (tertutup) = 0,93 • Koppel as dan koppel mof = 0,98 • 3 roda gigi gilingan = 0,90 • Total efisiensi = 0,48 • Maka tenaga turbin uap yang harus dipasang untuk masing-masing gilingan adalah :
BILA MENGGUNAKAN MOTOR LISTRIK DC SEBAGAI PENGGERAK : • Motor listrik DC = 0,90 • MSGR (tertutup) = 0,97 • LSGR (terbuka) = 0,93 • Koppel as dan koppel mof = 0,98 • 3 roda gigi gilingan = 0,90 • Total rendemen = 0,72 • Maka tenaga motor listrik yang harus dipasang untuk masing-masing gilingan adalah : • Jauh lebih kecil bila dibanding menggunakan turbin uap single stage.(1360 TK)
Pinionless Drive- Motor listrik variable speed (individu)- Planetary gear box- Efisiensi s/d 0,84
Kesimpulan & Saran • Pemakaian motor listrik sebagai penggerak gilingan jauh lebih efisien dibandingkan dengan turbin uap maupun mesin uap. • Elektrifikasi atau pemakaian motor listrik sebagai penggerak di St. Gilingan memberi kontribusi yang signifikan terhadap penghematan konsumsi uap di pabrik gula. • Elektrifikasi gilingan memerlukan dukungan SDM yang handal, sehingga ke depan perlu disiapkan SDM PG. yang handal di bidang kelistrikan.
