Presentation Transcript

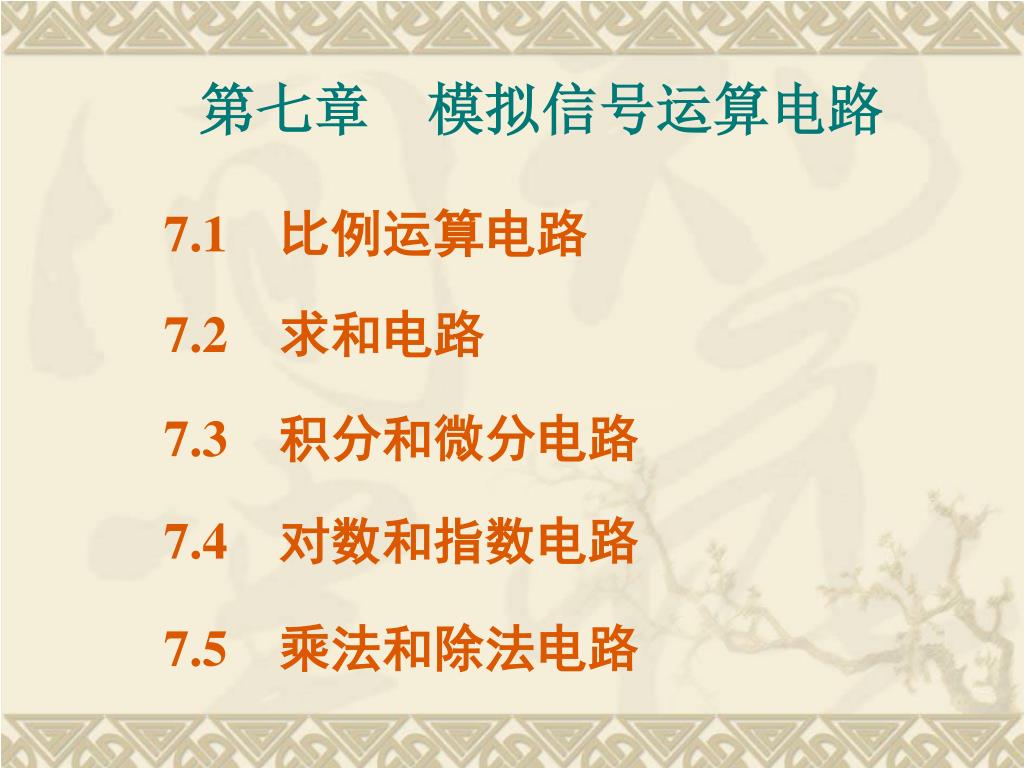

slide1

第七章模拟信号运算电路

7.1 比例运算电路

7.2 求和电路

7.3 积分和微分电路

7.4 对数和指数电路

7.5 乘法和除法电路

slide2

7.1 比例运算电路

反相比例运算电路

7.1.1

由于“虚断”,i+= 0,u+ = 0;

由于“虚短”, u- = u+ = 0

——“虚地”

由 iI = iF,得

图7.1.1

R2 = R1 // RF

当 R1 = RF 时,Auf = -1

——单位增益倒相器

  由于反相输入端“虚地”,电路的输入电阻为

Rif = R1

slide3

7.1.2 同相比例运算电路

  根据“虚短”和“虚断”的特点,可知

i+ = i- = 0;

R2 = R1 // RF

图7.1.2

得:

又 u-= u+ = uI

当 RF = 0 或 R1 =  时,Auf = 1

  由于该电路为电压串联负反馈,所以输入电阻很高;输出电阻很高。

——电压跟随器

slide4

图7.1.4差动比例运算电路

7.1.3 差动比例运算电路

  在理想条件下,由于“虚断”,i+ = i- = 0

由于“虚短”, u+ = u-,所以:

差模输入电阻

电压放大倍数

Rif = 2R1

slide6

7.1.4 比例电路应用实例

  两个放大级。结构对称的 A1、A2组成第一级,互相抵消漂移和失调。

A3组成差分放大级,将差分输入转换为单端输出。

图 7.1.6 三运放数据放大器原理图

  当加入差模信号 uI 时,若 R2 = R3 ,则 R1 的中点为交流地电位,A1、A2 的工作情况将如下页图中所示。

slide7

图 7.1.7

  由同相比例运放的电压放大倍数公式,得

  改变 R1,即可调节放大倍数。

R1 开路时,得到单位增益。

同理

所以

  则第一级电压放大倍数为:

slide8

A3为差分比例放大电路。

  当 R4 = R5 ,R6 = R7 时,得第二级的电压放大倍数为

所以总的电压放大倍数为

  在电路参数对称的条件下,差模输入电阻等于两个同相比例电路的输入电阻之和

slide9

例:在数据放大器中,

  ① R1 = 2 k, R2 = R3 = 1 k, R4 = R5 = 2 k, R6 = R7 = 100 k,求电压放大倍数;

  ② 已知集成运放 A1、A2的开环放大倍数 Aod = 105,差模输入电阻 Rid = 2 M,求放大电路的输入电阻。

slide10

7.2 求和电路

  求和电路的输出量反映多个模拟输入量相加的结果。

7.2.1 反相输入求和电路

由于“虚断”,i- = 0

所以:i1 + i2 + i3 = iF

又因“虚地”,u-= 0

所以:

图7.2.1

当 R1 = R2 = R3 = R 时,

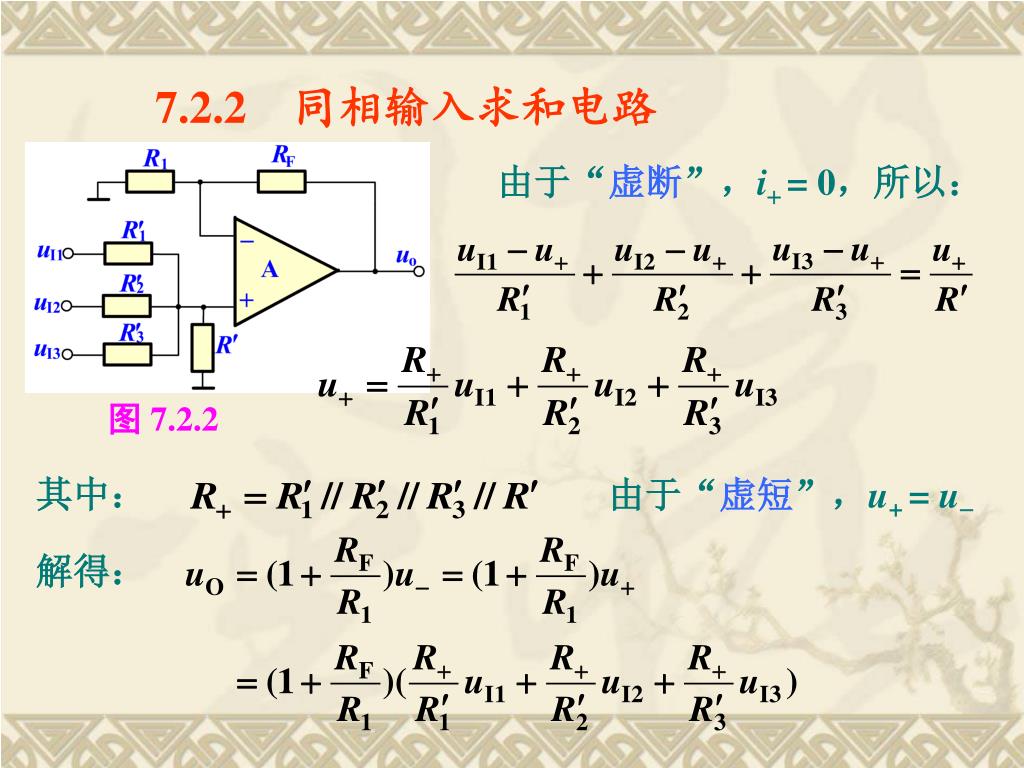

slide11

7.2.2 同相输入求和电路

由于“虚断”,i+= 0,所以:

图7.2.2

其中:

由于“虚短”,u+ = u-

解得:

slide12

图7.2.3例 7.2.2 电路

例:用集成运放实现以下运算关系

解:

slide13

比较得:

选 RF1 = 20 k,得: R1 = 100 k, R3 = 15.4 k;

选 RF2 = 100 k,得: R4 = 100 k, R2 = 10 k。

slide14

7.3 积分和微分电路

7.3.1 积分电路

由于“虚地”,u-= 0,故

uO = -uC

又由于“虚断”,iI = iC,故

图7.3.1

uI= iIR = iCR

得:

τ = RC

——积分时间常数

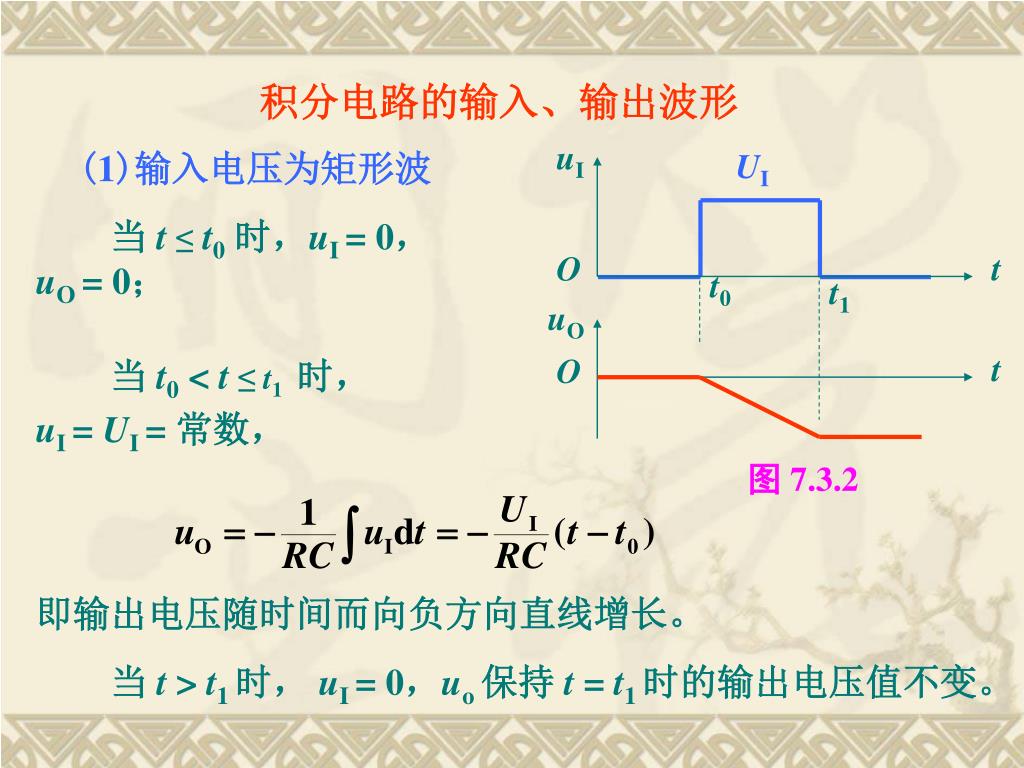

slide15

uI

t

O

uO

t

O

积分电路的输入、输出波形

(1)输入电压为矩形波

UI

  当 t ≤t0时,uI = 0,uO = 0;

t0

t1

当 t0< t ≤ t1 时,uI = UI = 常数,

图7.3.2

即输出电压随时间而向负方向直线增长。

当 t > t1 时, uI = 0,uo 保持 t = t1 时的输出电压值不变。

slide16

uI

Um

O

t

uO

O

t

(二)输入电压为正弦波

图7.3.2

  可见,输出电压的相位比输入电压的相位领先 90。因此,此时积分电路的作用是移相。

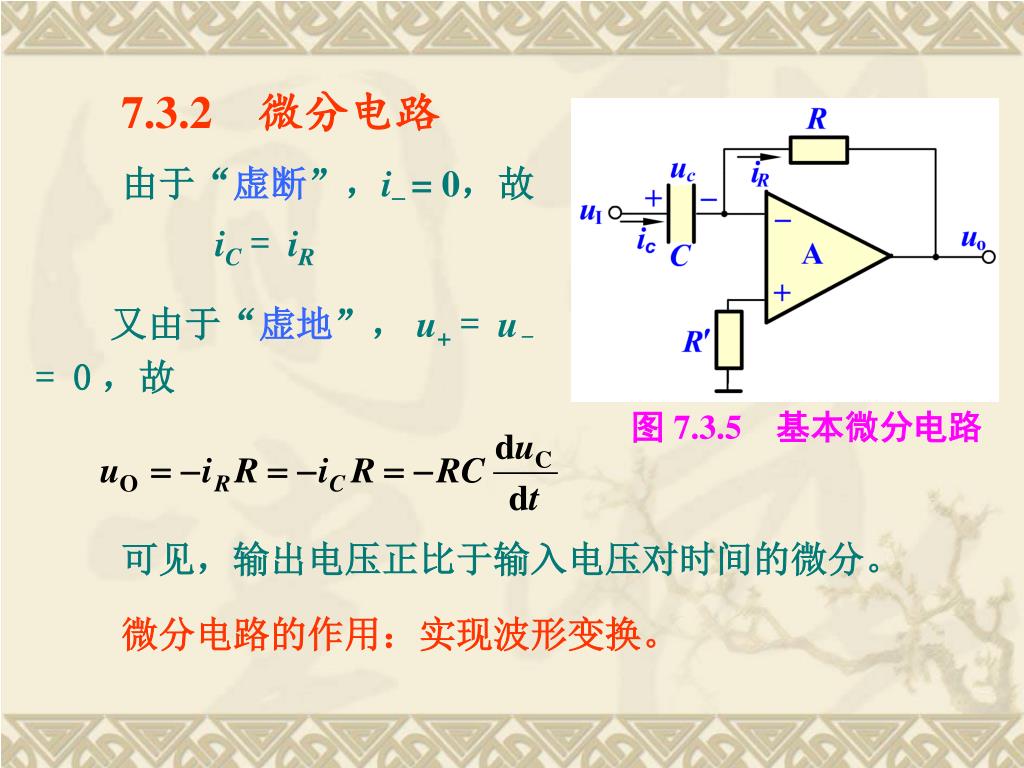

slide17

图7.3.5基本微分电路

7.3.2 微分电路

由于“虚断”,i-= 0,故

iC= iR

  又由于“虚地”, u+= u- = 0,故

可见,输出电压正比于输入电压对时间的微分。

微分电路的作用:实现波形变换。

slide18

7.4 对数和指数电路

7.4.1 对数电路

  由二极管方程知

当 uDUT时,

或:

图7.4.2

利用“虚地”原理,可得:

  用三极管代替二极管可获得较大的工作范围。

slide19

7.4.2 指数电路

  当 uI> 0 时,根据集成运放反相输入端“虚地”及“虚断”的特点,可得:

图7.4.3

所以:

可见,输出电压正比于输入电压的指数。

slide20

7.5 乘法和除法电路

7.5.1 由对数及指数电路组成的乘除电路

  乘法电路的输出电压正比于其两个输入电压的乘积,即

uo = uI1uI2

求对数,得:

再求指数,得:

  所以利用对数电路、求和电路和指数电路,可得乘法电路的方块图:

uI1

lnuI1

对数电路

uO = uI1uI2

lnuI1+ lnuI2

求和电路

uI2

指数电路

lnuI2

对数电路

图7.5.1

slide21

同理:

  除法电路的输出电压正比于其两个输入电压相除所得的商,即:

求对数,得:

再求指数,得:

  所以只需将乘法电路中的求和电路改为减法电路即可得到除法电路的方块图:

uI1

lnuI1

对数电路

减法电路

lnuI1- lnuI2

uI2

指数电路

lnuI2

对数电路

图7.5.2

slide22

uI1

uO

uI2

图7.5.3模拟乘法器符号

7.5.2 模拟乘法器

  输出电压正比于两个输入电压之积

uo = KuI1uI2

比例系数 K 为正值——同相乘法器;

比例系数 K 为负值——反相乘法器。

  变跨导式模拟乘法器:是以恒流源式差动放大电路为基础,采用变跨导的原理而形成。

slide23

图7.5.5

变跨导式模拟乘法器的原理:

  恒流源式差动放大电路的输出电压为:

当 IEQ 较小、电路参数对称时,

所以:

  结论:输出电压正比于输入电压 uI1 与恒流源电流 I 的乘积。

slide24

图7.5.6变跨导式乘法器原理电路

设想:使恒流源电流 I 与另一个输入电压 uI2 成正比,则 uO 正比于 uI1 与 uI2 的乘积。

当 uI2 >> uBE3 时,

即:

slide25

uO

uI

图7.5.7

图7.5.8

乘法模拟器的应用:

1. 平方运算

2. 除法运算

因为 i1 = i2,所以:

则:

slide26

3. 倍频

若乘法器的两输入端均接正弦波电压,即:

则乘法器输出电压为:

4. 功率测量

  将被测电路的电压信号和电流信号分别接到乘法器的两个输入端,则输出电压即为被测电路的功率。
