Presentation Transcript

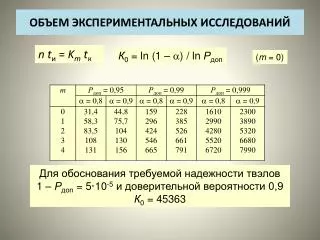

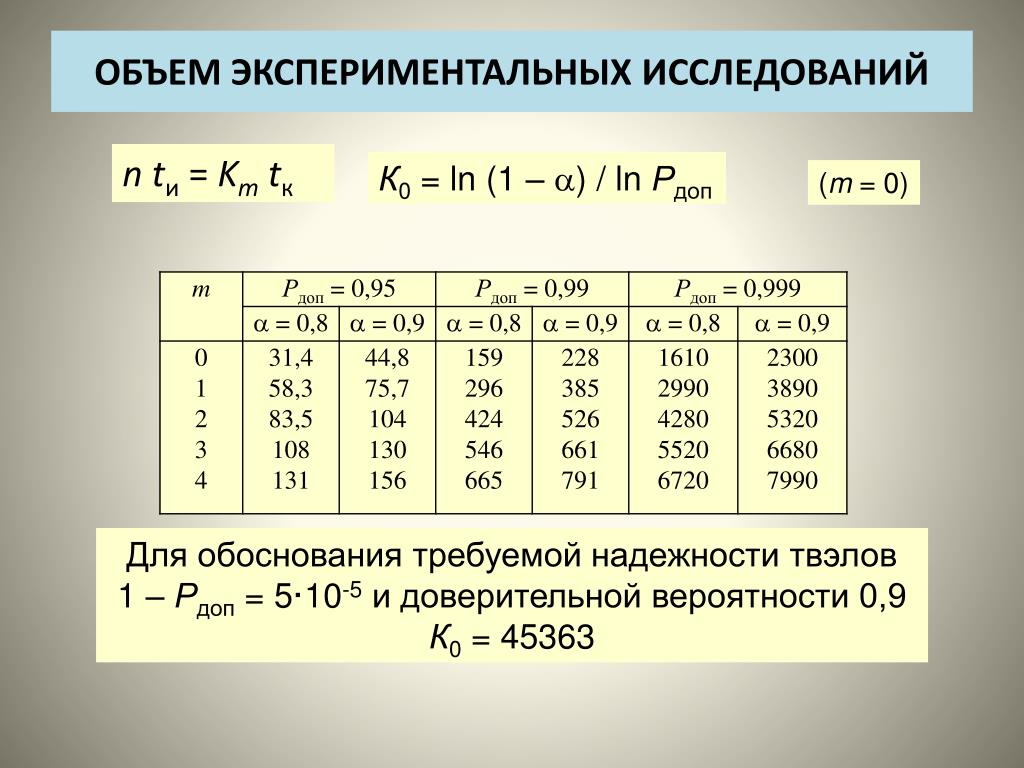

  1. ОБЪЕМ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ n tи = Kmtк К0 = ln (1–) / ln Рдоп (m = 0) Для обоснования требуемой надежности твэлов 1 – Рдоп = 5·10-5 и доверительной вероятности 0,9 К0 = 45363

  2. Критерии работоспособности - по температуре плавления топлива, оболочки, дистанционирующих элементов при всех условиях эксплуатации и при максимальной проектной аварии (МПА); - по температуре начала физико-химического или металлургического взаимодействия между топливом и оболочкой, теплоносителем и оболочкой, топливом и теплоносителем; -по комплексу факторов, приводящих к кризису теплосъема (для реакторов с водяным охлаждением);

  3. Критерии работоспособности -по напряжениям коррозионного растрескивания и глубине прорастания трещин в оболочке в условиях агрессивной среды, содержащей продукты делений; -по величине коррозии со стороны теплоносителя, включая локальное окисление и гидрирование при нормальных условиях эксплуатации; -по величине окисления оболочки и доли прореагировавшего материала в условиях МПА;

  4. Критерии работоспособности -по величине деформации в нормальных условиях эксплуатации и в условиях МПА; -по предельному напряженному состоянию; -по длительной прочности материала оболочки, в том числе при воздействии продуктов делений; -по количеству и величине циклических реверсивных и односторонних деформаций; -по критическому давлению потери устойчивости оболочки, включая потерю устойчивости вследствие ползучести -по величине динамических нагрузок, в том числе при максимально возможном землетрясении и падении тяжелого самолета на реакторный блок.

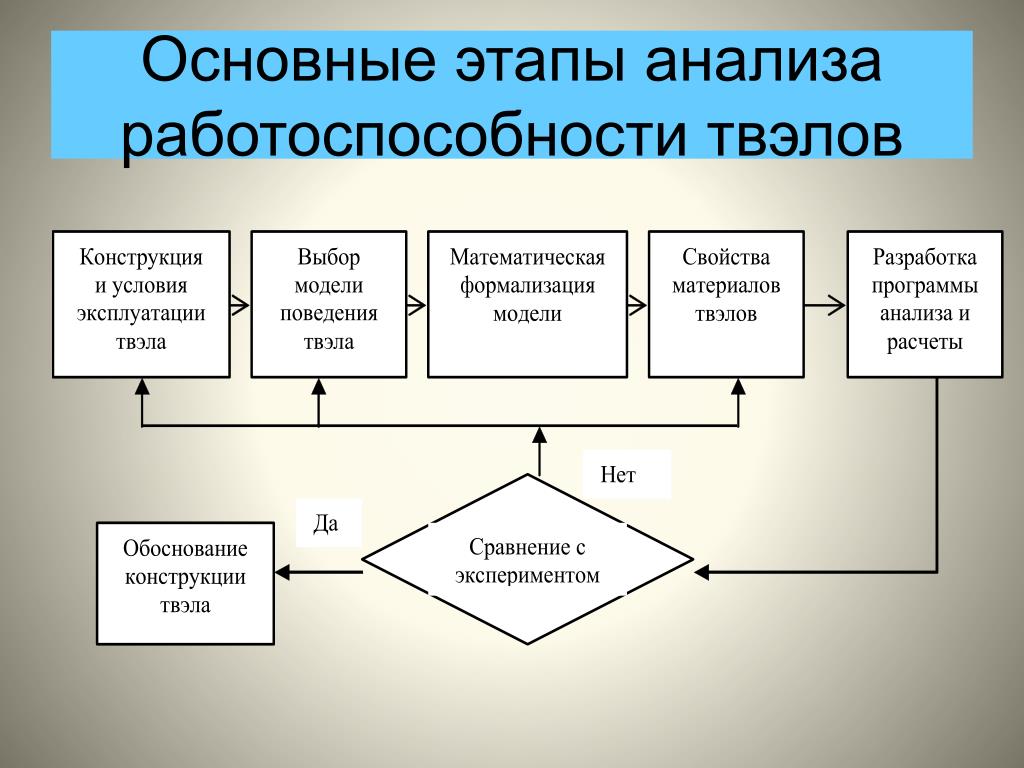

  5. Основные этапы анализа работоспособности твэлов

  6. ТВС реактора РБМК

  7. Общий вид твэла РБМК

  8. Вариант конструкции твэла РБМК

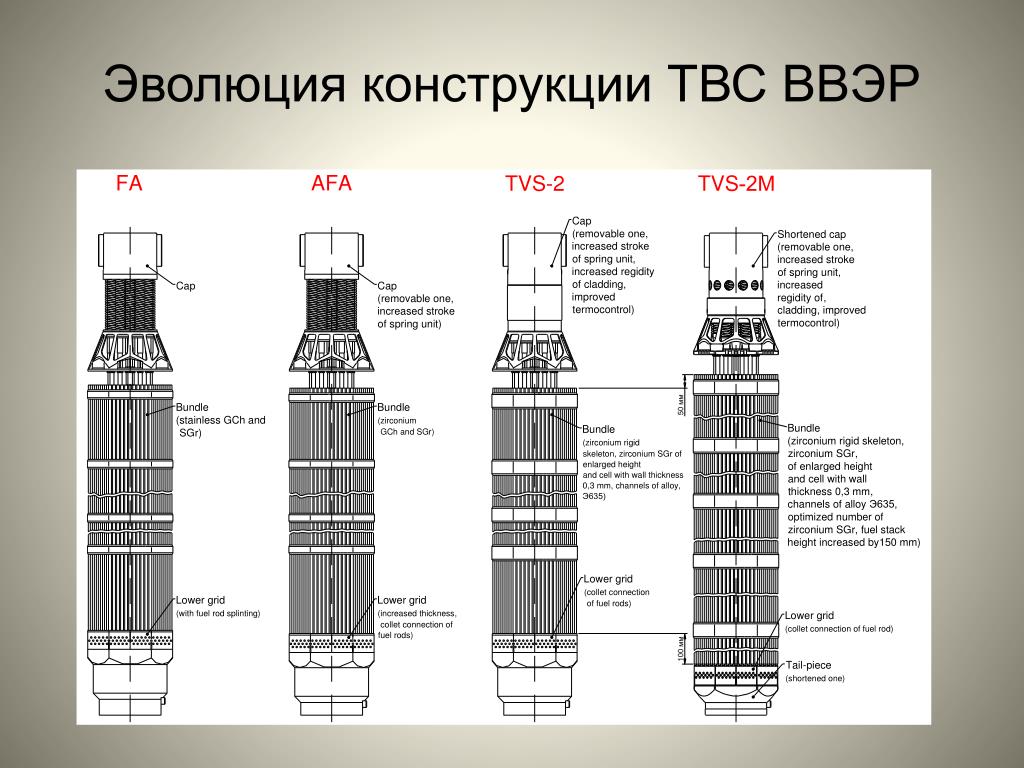

  9. Эволюция конструкции ТВС ВВЭР

  10. Составные части ТВС ВВЭР

  11. Вариант конструкции ТВС ВВЭР

  12. Дистанционирующая решетка

  13. Варианты конструкции твэла ВВЭР

  14. ТВС активной зоны БН-600

  15. ТВЭЛ активной зоны БН-600 1 — верхняя заглушка; 2 — оболочка; 3 — фиксатор топливного столба; 4 — таблетка отражателя; 5 —дистанционирующая проволока; 6 — топливная таблетка; 7 — опорный стакан; 8 — газосборник; 9 — нижний несущий наконечник

  16. ТВС боковой зоны воспроизводства

  17. Твэл зоны воспроизводства

  18. Условия работы твэлов
