Presentation Transcript


5922557

学习情境三:

数控系统参数的备份与恢复


5922557

第三章 典型数控系统之四数据备份与恢复

引言

一、数据备份与恢复的含义

1.数据备份

  就是将系统数据存储到系统以外的介质里。

2.数据恢复

  数据恢复到系统以外的介质中所记录的状态。


5922557

数据备份与恢复

引言

二、数据备份与恢复的意义

1.预防数据丢失

2.参数紊乱

3.批量调试


5922557

数据备份与恢复

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份辅助工具

(1)传输软件

(2)传输电缆

(3)PC机

(4)PC卡


5922557

数据备份与恢复

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份内容分类

(1)NCK 数据备份

(2)PLC 数据

(3)MMC 数据


5922557

数据备份与恢复

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份分类

(1)系列备份

(2)分区备份

1)回装同SW 版本的系统

2)数据全面,文件个数少

3)数据不允许修改,文件都用二进制格式(或称作PC 格式)。

1)回装不同SW 版本的系统

2)文件个数多(一类数据,一个文件)

3)可以修改,大多数文件用“纸带格式:即文本格式”。

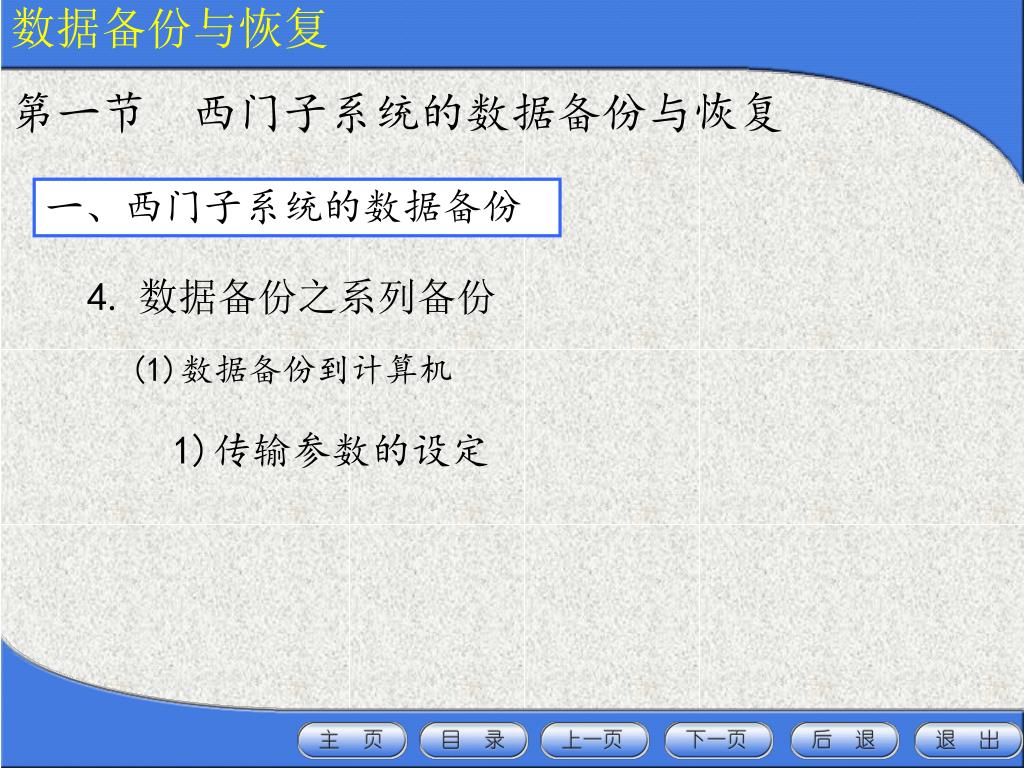

5922557

数据备份与恢复

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份之系列备份

(1)数据备份到计算机

1)传输参数的设定


5922557

数据备份与恢复

RS232

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份之系列备份

(1)数据备份到计算机

2)利用准备好的“802D 调试电缆”将计算机和802D 的COM1 连接起来;

RS232 通讯电缆


5922557

数据备份与恢复

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份之系列备份

(1)数据备份到计算机

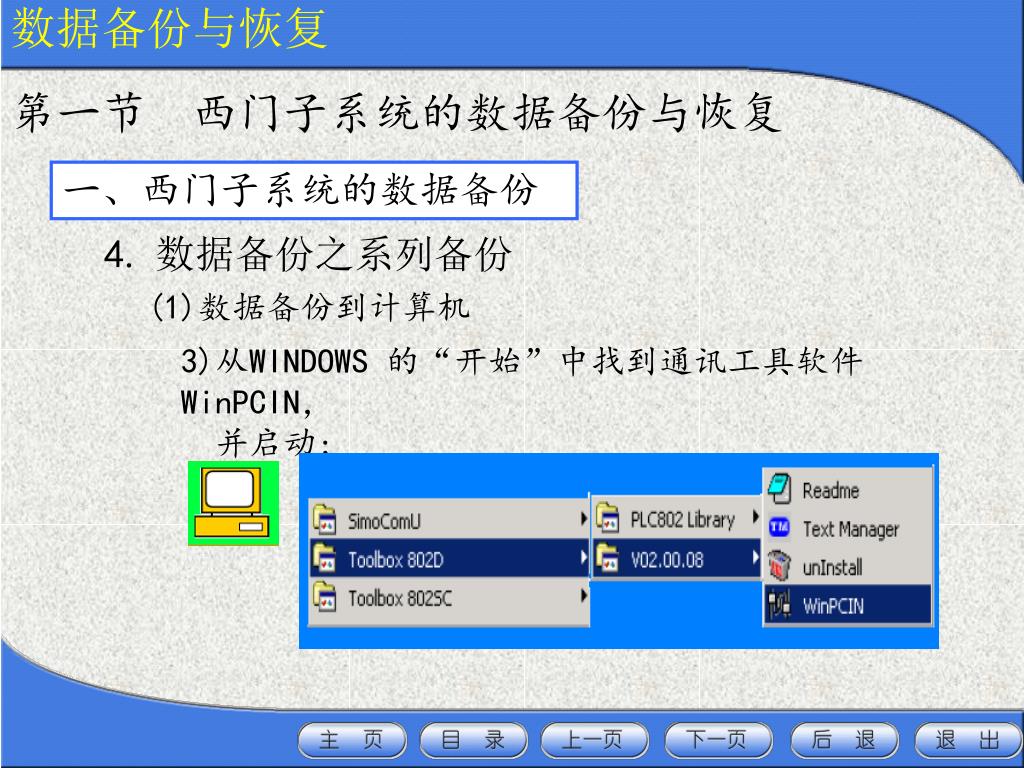

3)从WINDOWS 的“开始”中找到通讯工具软件WinPCIN,

并启动;


5922557

数据备份与恢复

(1)数据备份到计算机

RS232 接口设定


5922557

数据备份与恢复

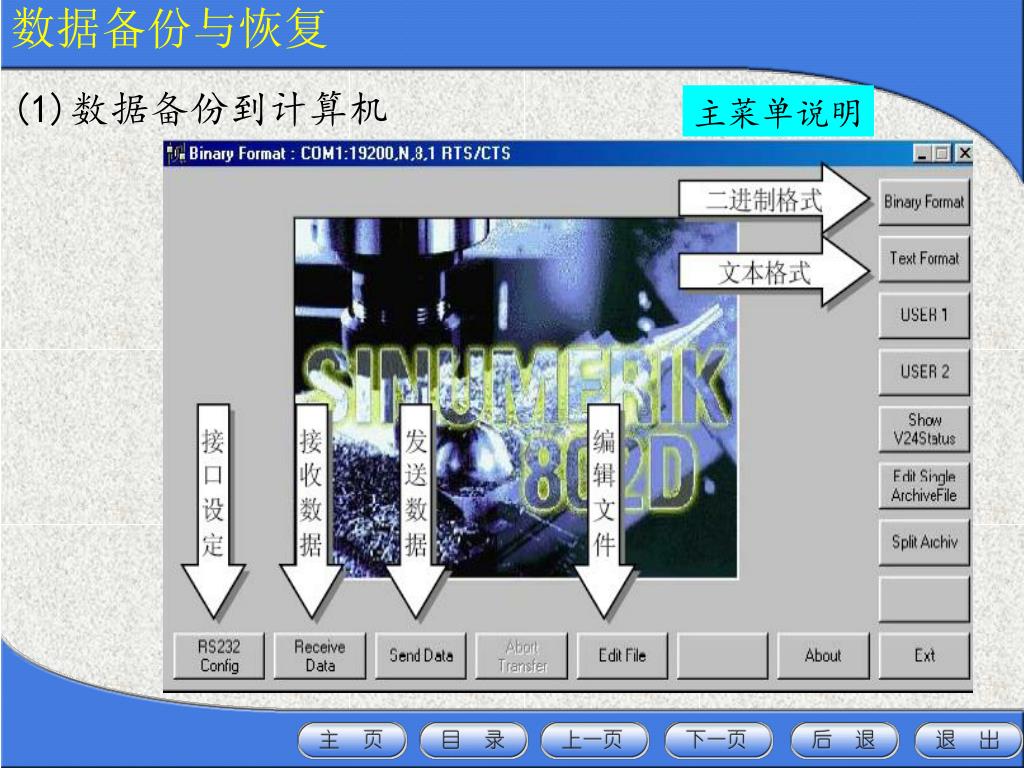

(1)数据备份到计算机

主菜单说明


5922557

数据备份与恢复

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份之系列备份

(1)数据备份到计算机

在第3步中,WinPCIN 中根据文件类型“文本”或“二进制”通讯方式;然后选择接收数据


5922557

数据备份与恢复

MMC

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份之系列备份

(1)数据备份到计算机

4)在MMC选择进行并启动数据备份;


5922557

数据备份与恢复

802D 上电

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份之系列备份

(2)数据备份到PC卡

1)PC 卡指标

PCMCIA 存储卡为8M 字节,5V

2)PC 卡的格式化


5922557

数据备份与恢复

当802D 屏幕出现 DRAM CHECK 时按选择键 ,屏幕上出现菜单:

(2)数据备份到PC卡

2)PC 卡的格式化


5922557

数据备份与恢复

第一节 西门子系统的数据备份与恢复

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份之系列备份

(2)数据备份到PC卡

3)数据备份过程

  • 802D 进入系统“SYSTEM”菜单;

  • 选择“数据 入/出”软菜单键

  • 将光标移动到:试车数据 NC 卡

  • 垂直软菜单键上选择“读出”即将数据备份到PC 卡上

  • 垂直软菜单键上选择“读入”即将备份到PC 卡上的数据读入802D


5922557

数据备份与恢复

第一节 西门子系统的数据备份与恢复

第一节 西门子系统的数据备份与恢复

一、西门子系统的数据备份

数据备份之系列备份

(2)数据备份到PC卡

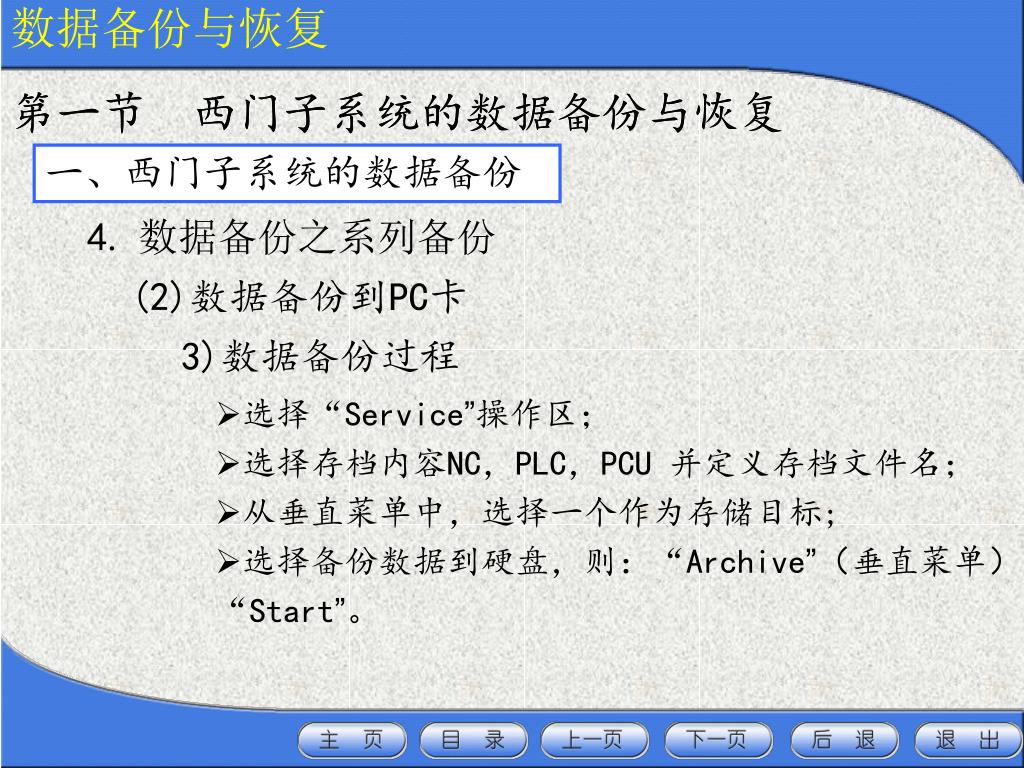

3)数据备份过程

  • 选择“Service”操作区;

  • 选择存档内容NC,PLC,PCU 并定义存档文件名;

  • 从垂直菜单中,选择一个作为存储目标;

  • 选择备份数据到硬盘,则:“Archive”(垂直菜单) “Start”。


5922557

数据备份与恢复

MMC

第一节 西门子系统的数据备份与恢复

二、西门子系统的数据恢复

  • 数据从计算机中恢复

(1)连接PC到MMC

(2)“Service”

(3)“Data In”

(4)“V24 PG/PC”(垂直菜单)

(5)“setting”设定V24参数,完成后返回

(6)“start”(垂直菜单)

(1)PC上启动传输软件WinPCIN

(2)在传输软件中,选中“输出”,选中原备份的文件并回车。


5922557

数据备份与恢复

MMC

第一节 西门子系统的数据备份与恢复

二、西门子系统的数据恢复

  • 数据从硬盘中恢复

(1)“Service”

(2)按扩展键

(3)“Series Start-up”;

(4)“Read Start-up Archive”(垂直菜单)

(5)找到存档文件,并选中“OK

(6)“start”(垂直菜单)


5922557

数据备份与恢复

第二节 FANUC系统数据备份与恢复

一、使用存储卡进行数据备份和恢复

1.SRAM 中的数据备份

(1)插存储卡


5922557

数据备份与恢复

第二节 FANUC系统数据备份与恢复

一、使用存储卡进行数据备份和恢复

1.SRAM 中的数据备份

(2)起动引导系统

(BOOT SYSTEM)


5922557

数据备份与恢复

(3)进入系统引导画面

SYSTEM MONITOR MAIN MENU 60M5-01

1.SYSTEM DATA LOADING

2.SYSTEM DATA CHECK

3.SYSTEM DATA DELETE

4.SYSTEM DATA SAVE

5.SRAM DATA BACK UP

6.MEMORY CARD FILE DELETE

7.MEMORY CARD FORMAT

10.End

****MESSAGE*****

SELECT MENU AND HIT SELECT KEY

[SELECT] [ YES] [ NO] [ UP] [ DOWN]


5922557

数据备份与恢复

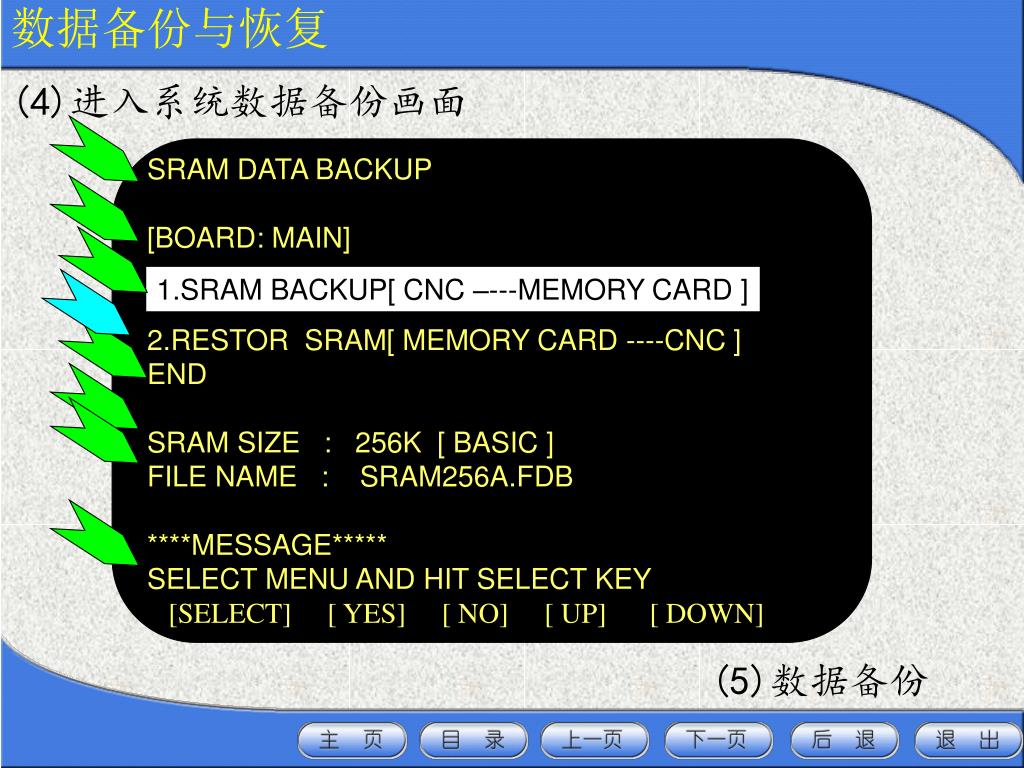

SRAM DATA BACKUP

[BOARD: MAIN]

2.RESTOR SRAM[ MEMORY CARD ----CNC ]

END

SRAM SIZE : 256K [ BASIC ]

FILE NAME : SRAM256A.FDB

****MESSAGE*****

SELECT MENU AND HIT SELECT KEY

[SELECT] [ YES] [ NO] [ UP] [ DOWN]

1.SRAM BACKUP[ CNC –---MEMORY CARD ]

(4)进入系统数据备份画面

(5)数据备份


5922557

数据备份与恢复

第二节 FANUC系统数据备份与恢复

一、使用存储卡进行数据备份和恢复

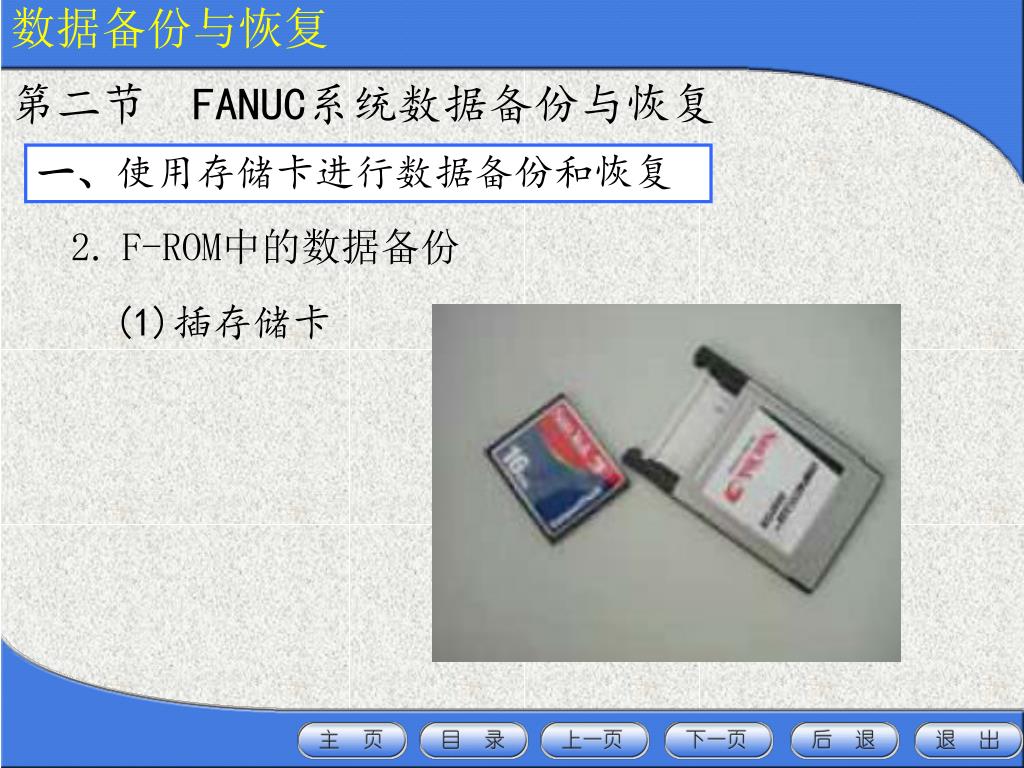

  • F-ROM中的数据备份

(1)插存储卡


5922557

数据备份与恢复

第二节 FANUC系统数据备份与恢复

一、使用存储卡进行数据备份和恢复

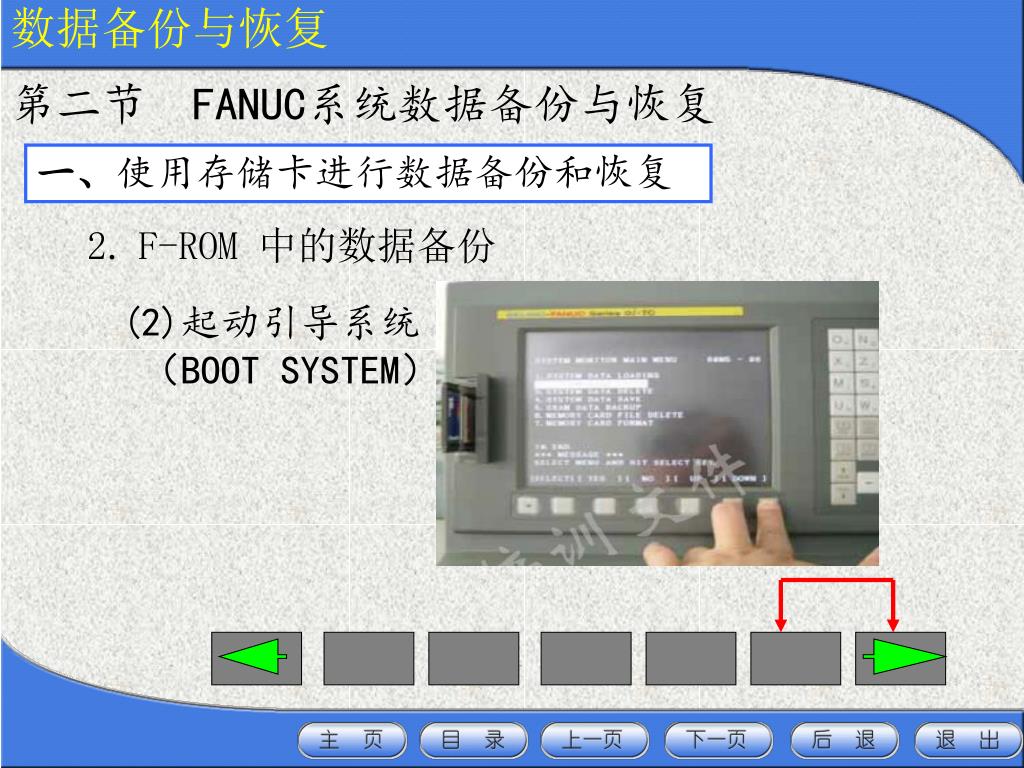

  • F-ROM 中的数据备份

(2)起动引导系统

(BOOT SYSTEM)


5922557

数据备份与恢复

(3)进入系统引导画面

SYSTEM MONITOR MAIN MENU 60M5-01

1.SYSTEM DATA LOADING

2.SYSTEM DATA CHECK

3.SYSTEM DATA DELETE

4.SYSTEM DATA SAVE

5.SRAM DATA BACK UP

6.MEMORY CARD FILE DELETE

7.MEMORY CARD FORMAT

10.End

****MESSAGE*****

SELECT MENU AND HIT SELECT KEY

[SELECT] [ YES] [ NO] [ UP] [ DOWN]


5922557

数据备份与恢复

(4)进入系统数据拷贝画面

SYSTEM DATA SAVE

[BOARD: MAIN]

FILE DIRECTORY [ FLASH ROM : 16MB]

1.NC BASIC [10]

2.NC2 BAIC [ 8]

3.DGBOSRVO [ 2]

4.PSOB406G [ 8]

5.PS1B406G [ 4]

6.PS2B406G [ 4]

7.ETH2 EMB [ 8]

END

****MESSAGE*****

SELECT MENU AND HIT SELECT KEY

[SELECT] [ YES] [ NO] [ UP] [ DOWN]

(5)数据拷贝


5922557

数据备份与恢复

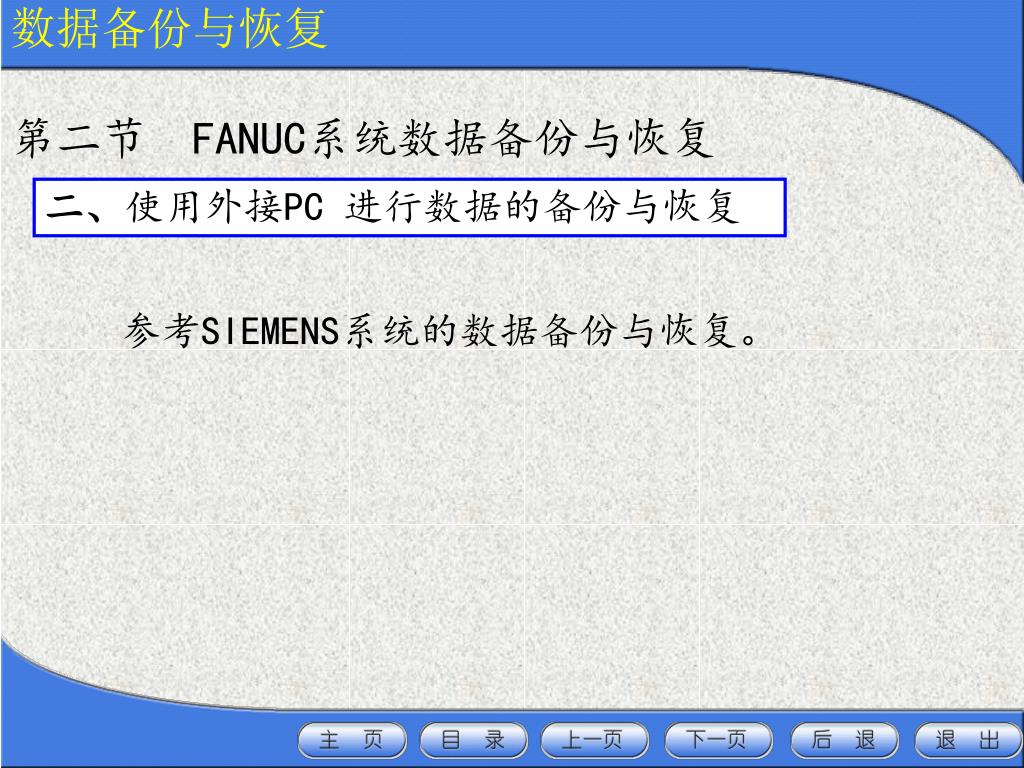

第二节 FANUC系统数据备份与恢复

二、使用外接PC 进行数据的备份与恢复

参考SIEMENS系统的数据备份与恢复。


5922557

数据备份与恢复

第三节 华中数控系统参数的备份与恢复

一、数据备份

1.在参数子菜单中输入权限密码;

2.在参数子菜单中选择备份参数;

3.选择备份到A 盘;

4.输入备份参数文件名备份。

二、数据恢复

1.在参数子菜单中输入权限密

2.选择装入参数

3.选择从A 盘装入

4.选择前面备份的数据文件名


The end

THE END
