工 程 制 图

网院辅导(2011.5)

主讲:娄 晖

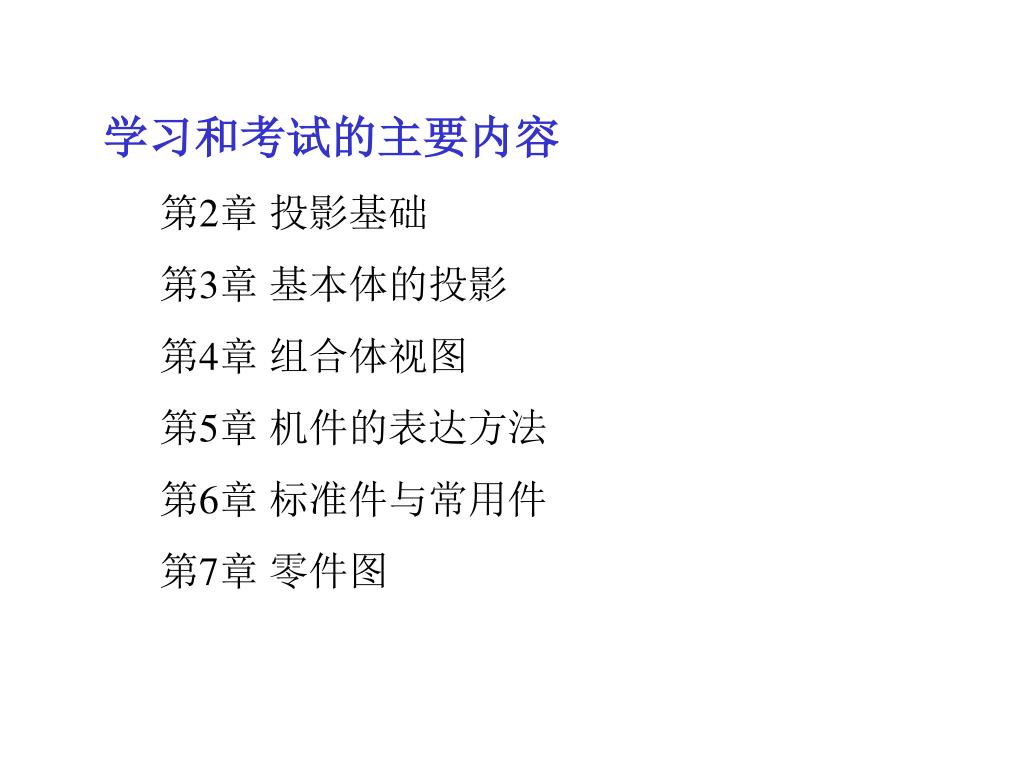

学习和考试的主要内容

第2章 投影基础

第3章 基本体的投影

第4章 组合体视图

第5章 机件的表达方法

第6章 标准件与常用件

第7章 零件图


第二章 投影基础

YH

§2-1投影法的基本知识——一般了解

§2-2点与直线的投影

一、点的投影

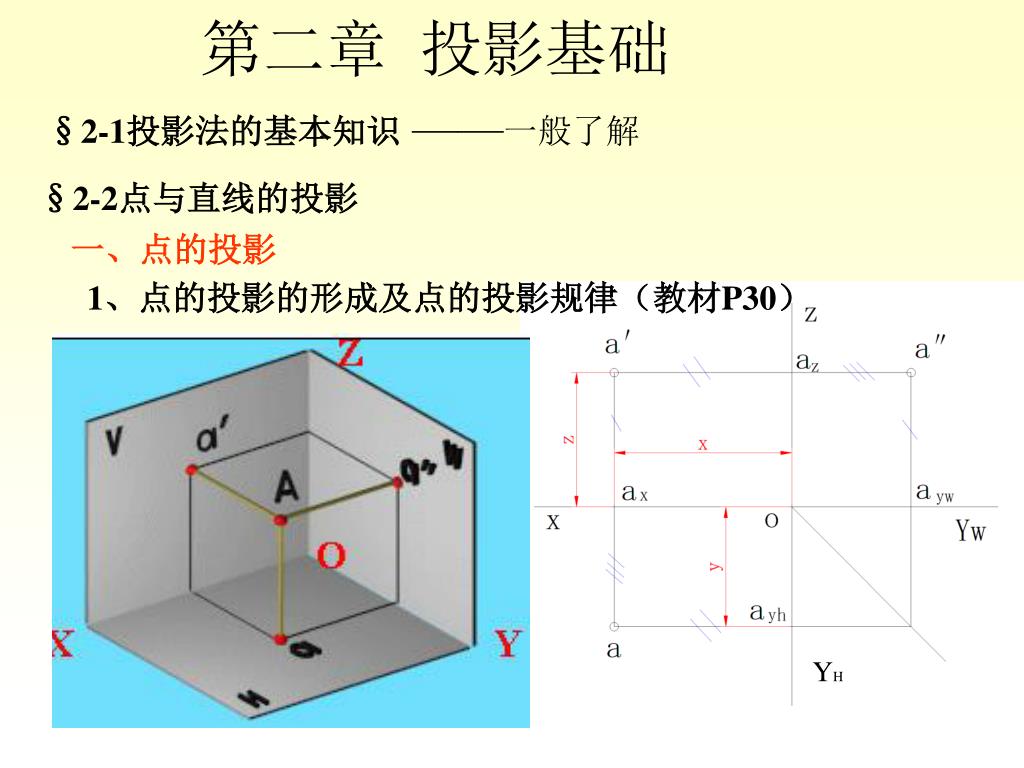

1、点的投影的形成及点的投影规律(教材P30)

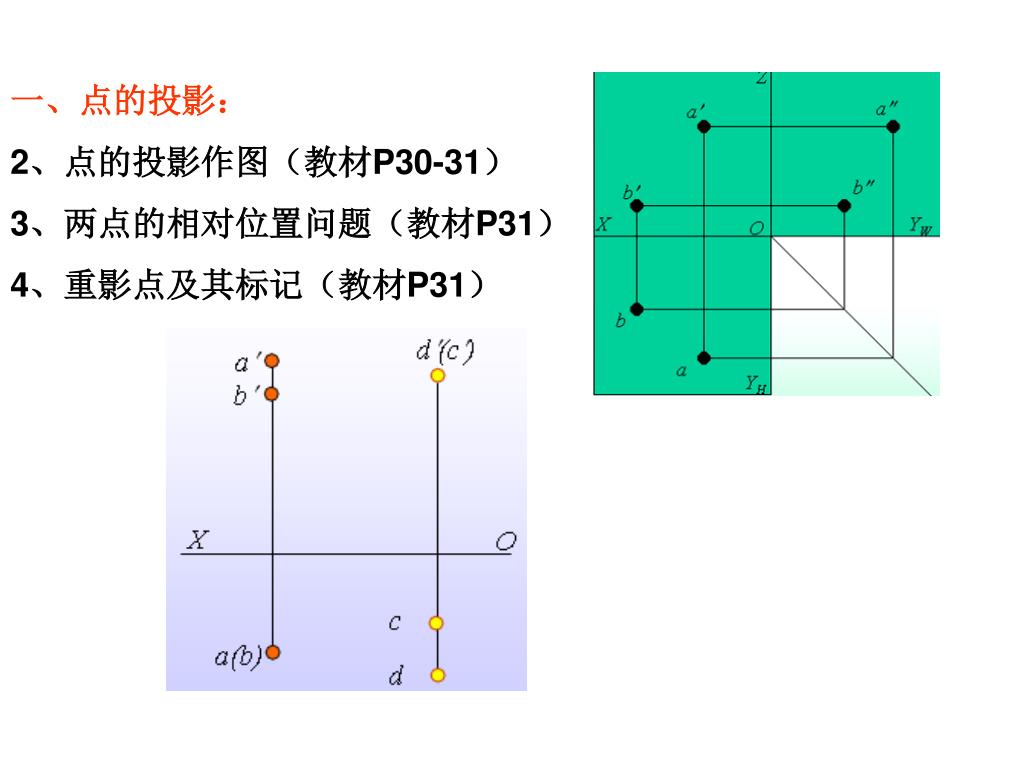

一、点的投影:

2、点的投影作图(教材P30-31)

3、两点的相对位置问题(教材P31)

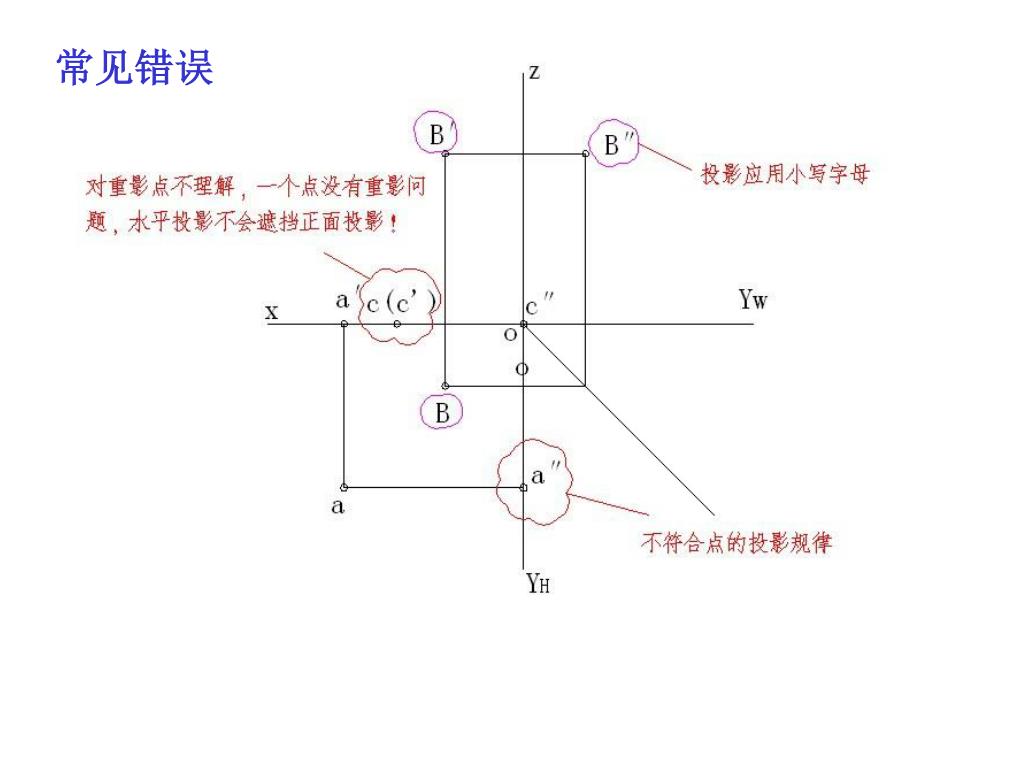

4、重影点及其标记(教材P31)

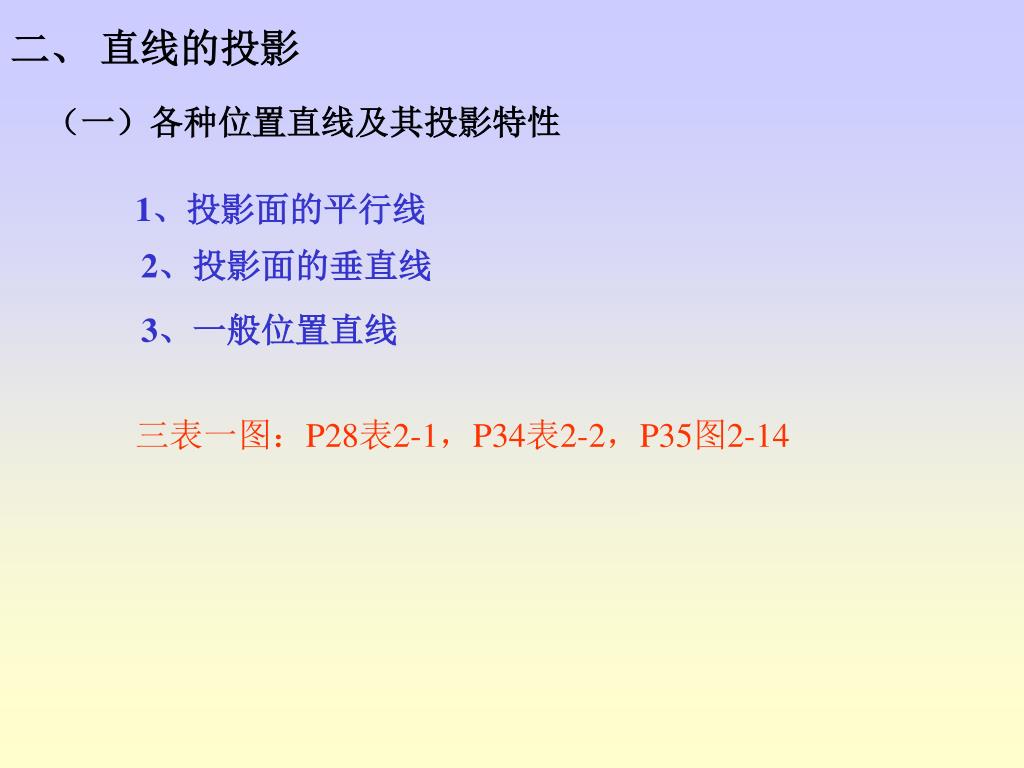

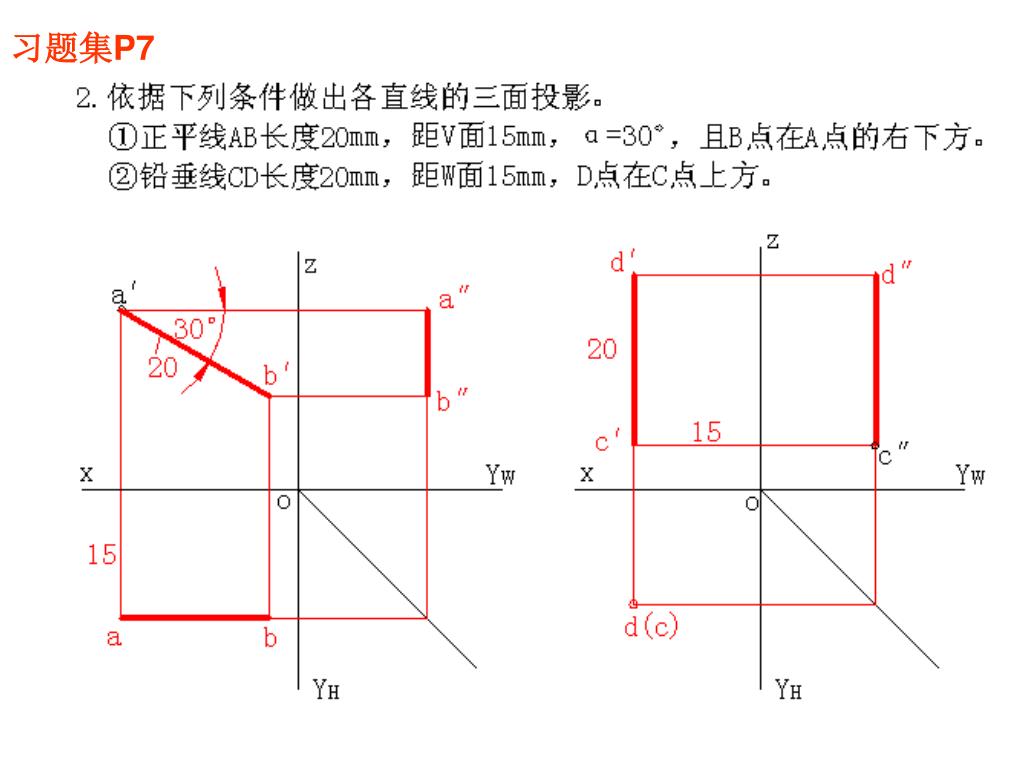

二、 直线的投影

(一)各种位置直线及其投影特性

1、投影面的平行线

2、投影面的垂直线

3、一般位置直线

三表一图:P28表2-1,P34表2-2,P35图2-14


b

c

B

a

C

b

A

c

a

(二)直线上的点

——书P35

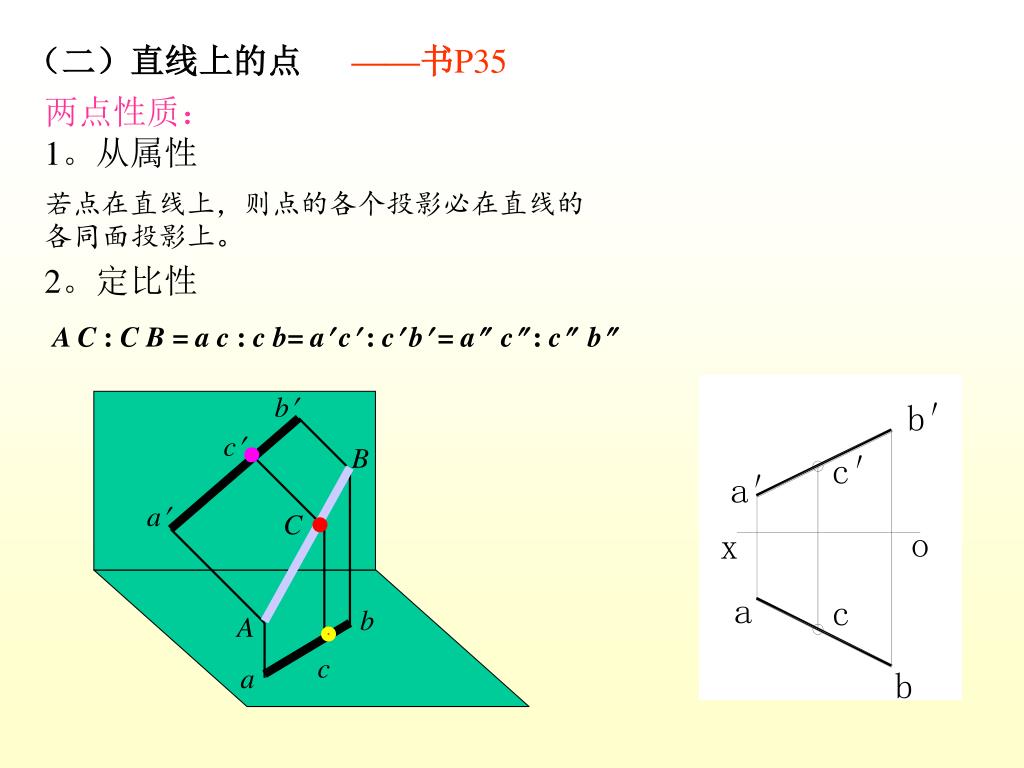

两点性质:

1。从属性

若点在直线上,则点的各个投影必在直线的各同面投影上。

2。定比性

A C :C B = a c :c b= a c :c b = a c:c b



(三)两直线的相对位置

——书P42-44

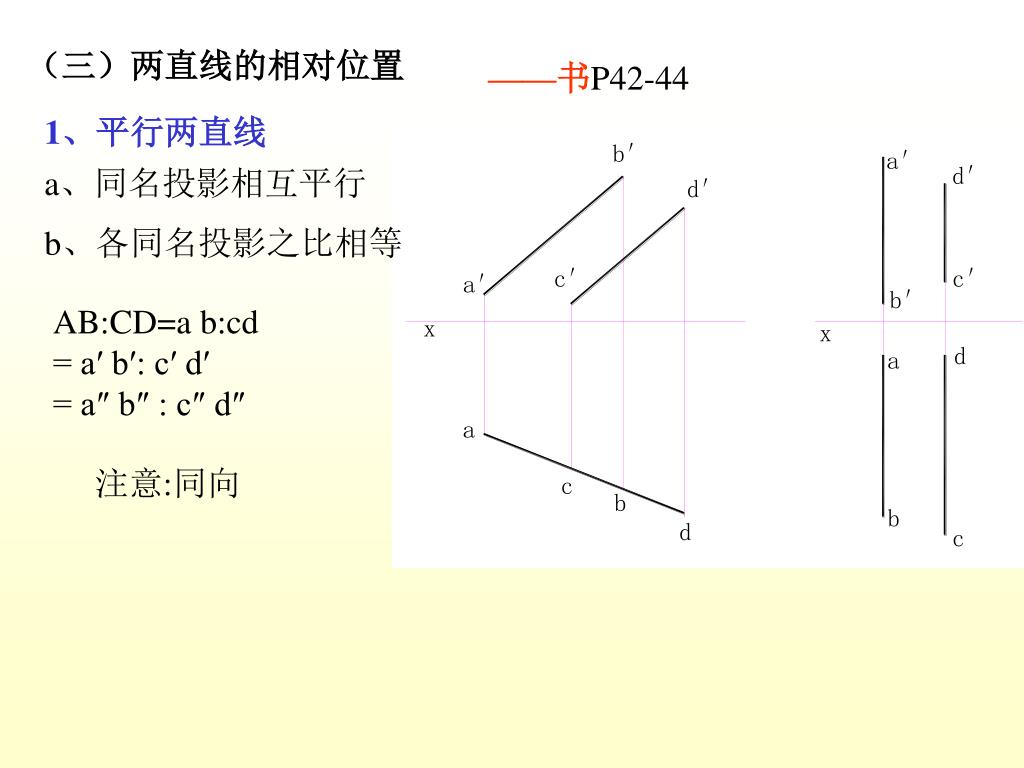

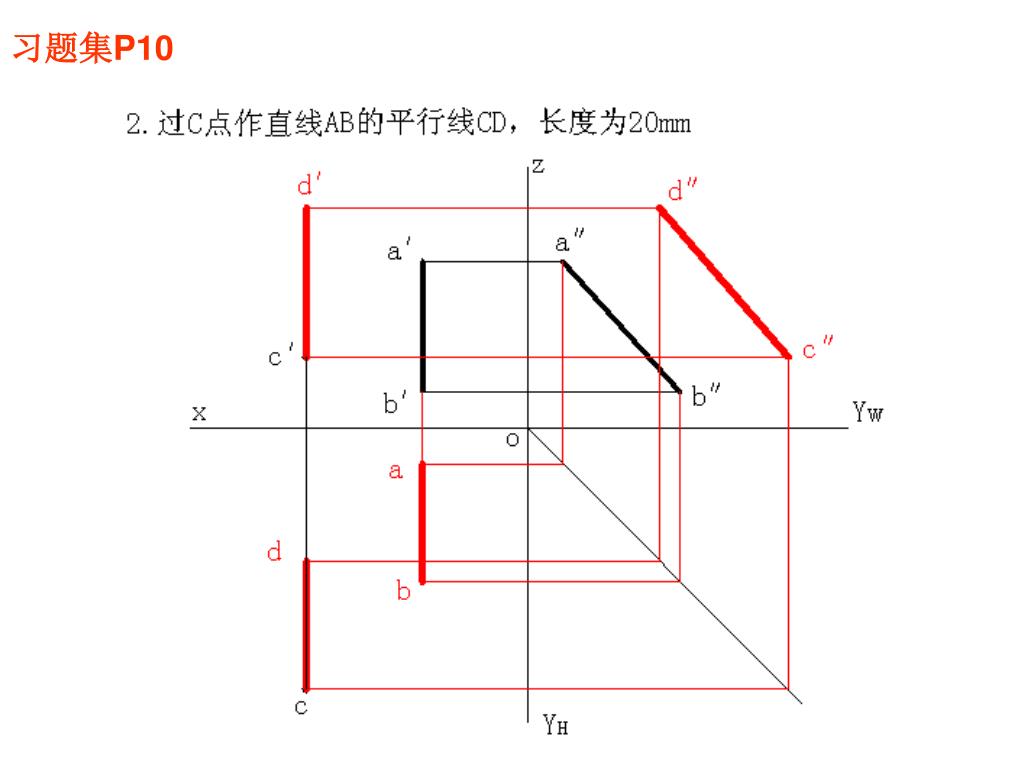

1、平行两直线

a、同名投影相互平行

b、各同名投影之比相等

AB:CD=a b:cd

= a′ b′: c′ d′

= a″ b″ : c″ d″

注意:同向


2、相交两直线

三面投影都相交,

且交点的投影符合投影规律

3、交叉两直线

3′

4′

2

3(4)

1

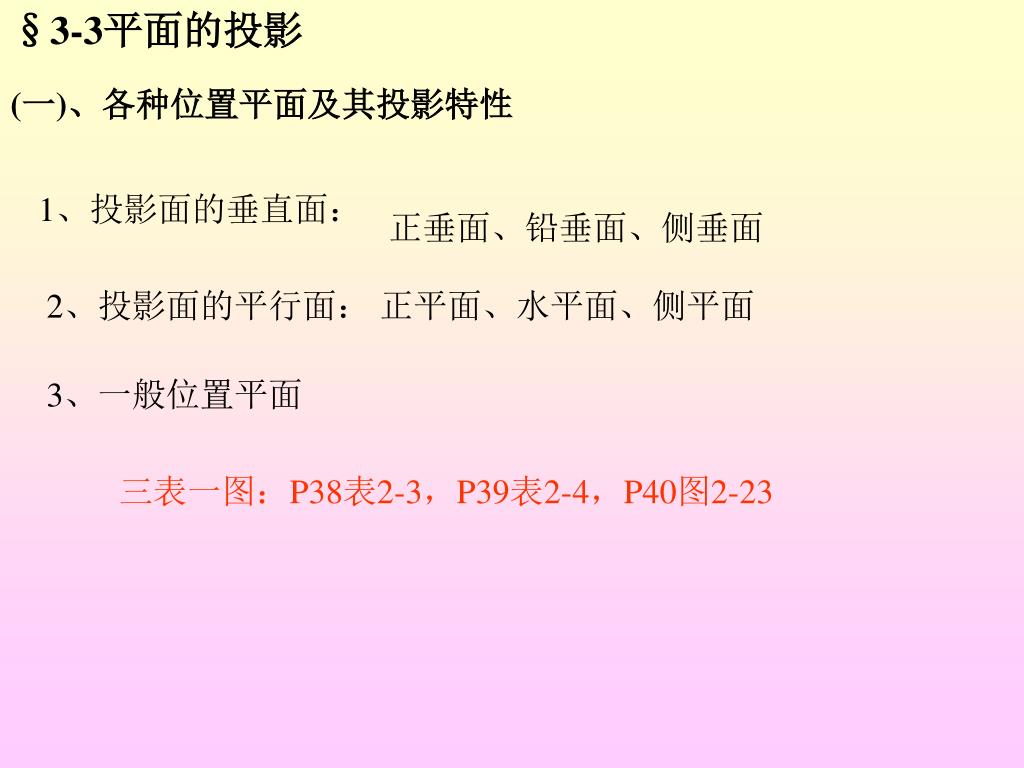

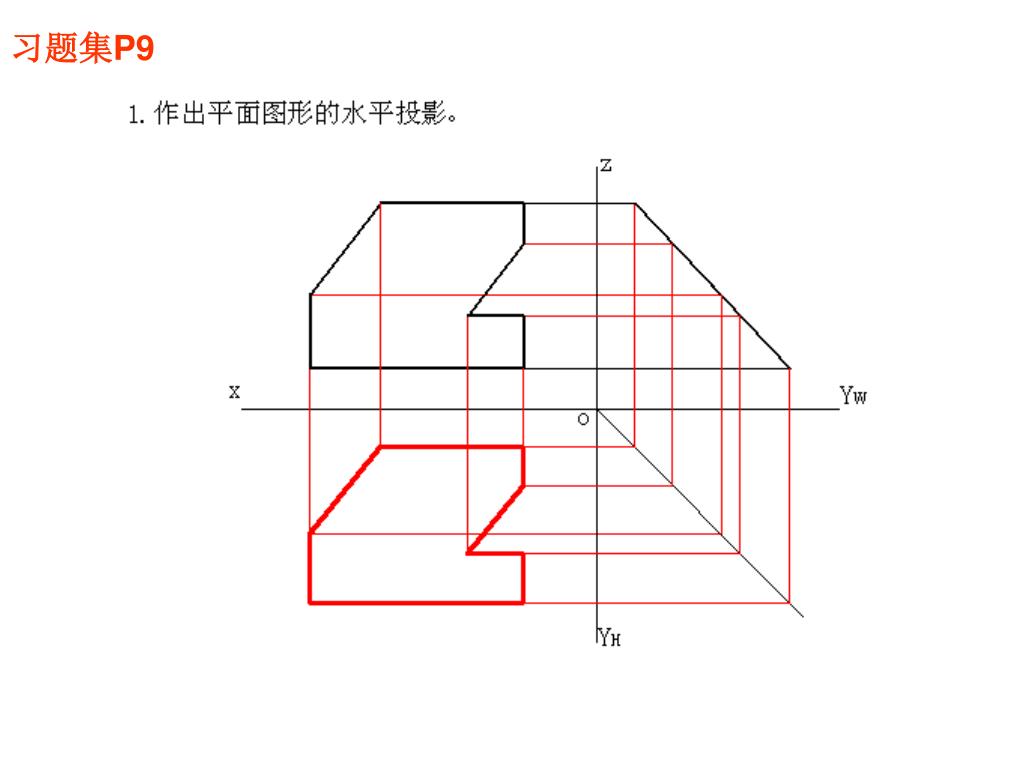

§3-3平面的投影

(一)、各种位置平面及其投影特性

1、投影面的垂直面:

正垂面、铅垂面、侧垂面

2、投影面的平行面:

正平面、水平面、侧平面

3、一般位置平面

三表一图:P38表2-3,P39表2-4,P40图2-23


二)平面上的直线和点

b’

e'

f '

B

d'

c’

F

a’

E

D

c

a

C

d

f

A

e

b

——书P40-41

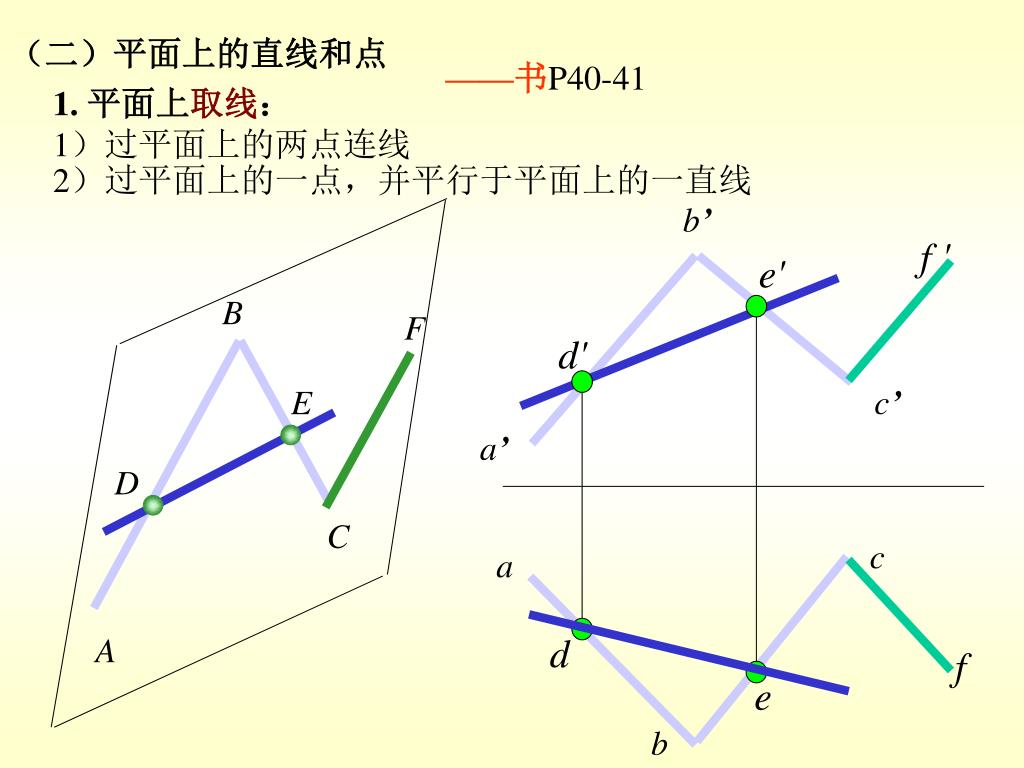

1. 平面上取线:1)过平面上的两点连线

2)过平面上的一点,并平行于平面上的一直线


e'

d'

E

D

d

e

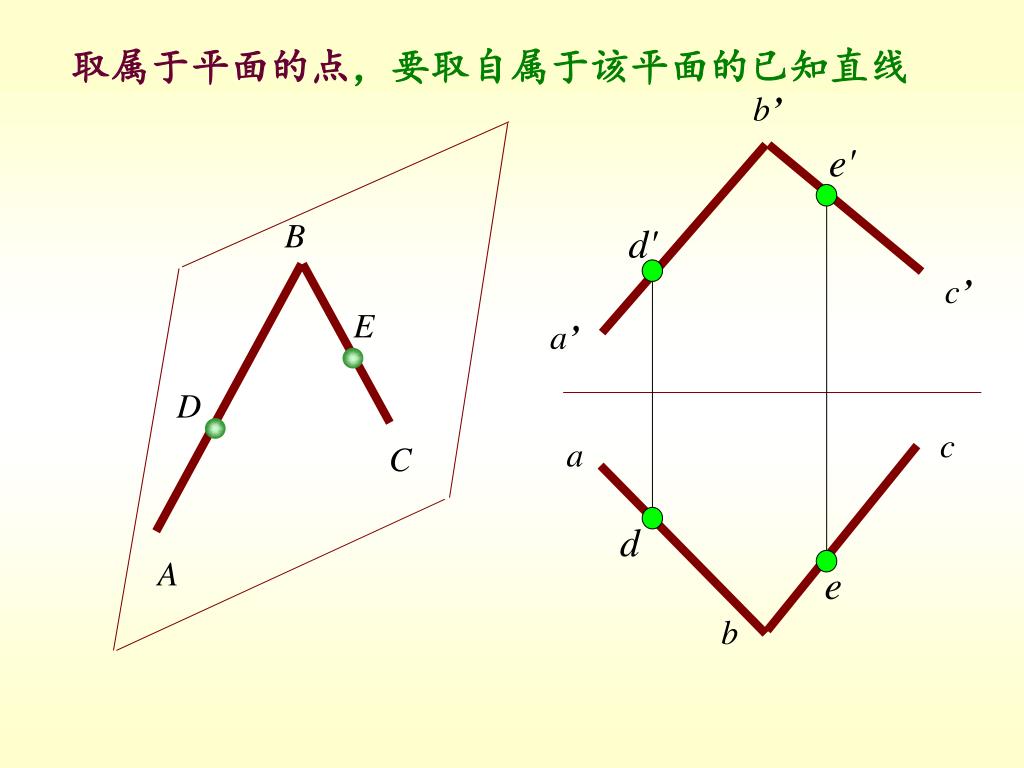

取属于平面的点,要取自属于该平面的已知直线

b’

B

c’

a’

c

a

C

A

b

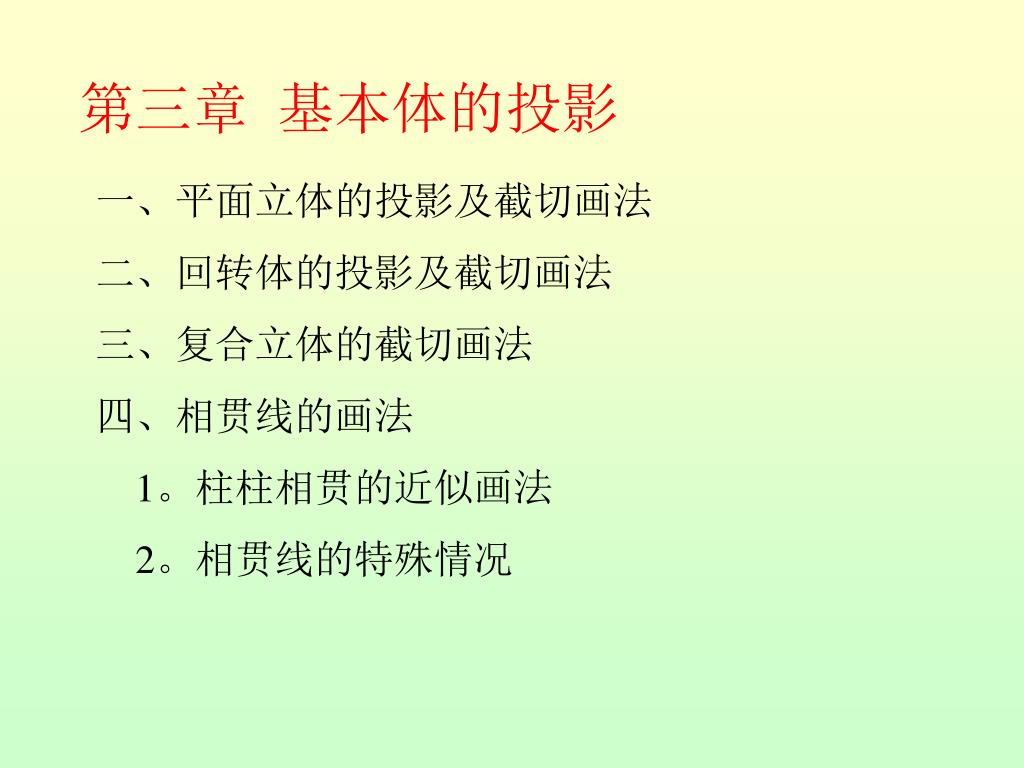

第三章 基本体的投影

一、平面立体的投影及截切画法

二、回转体的投影及截切画法

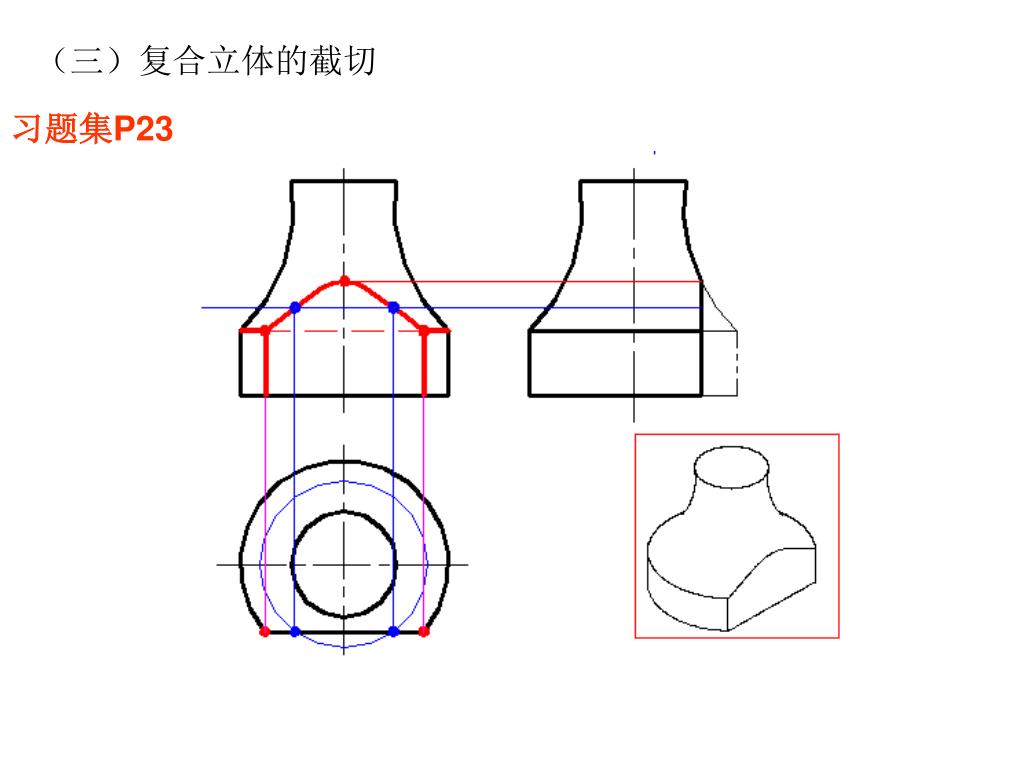

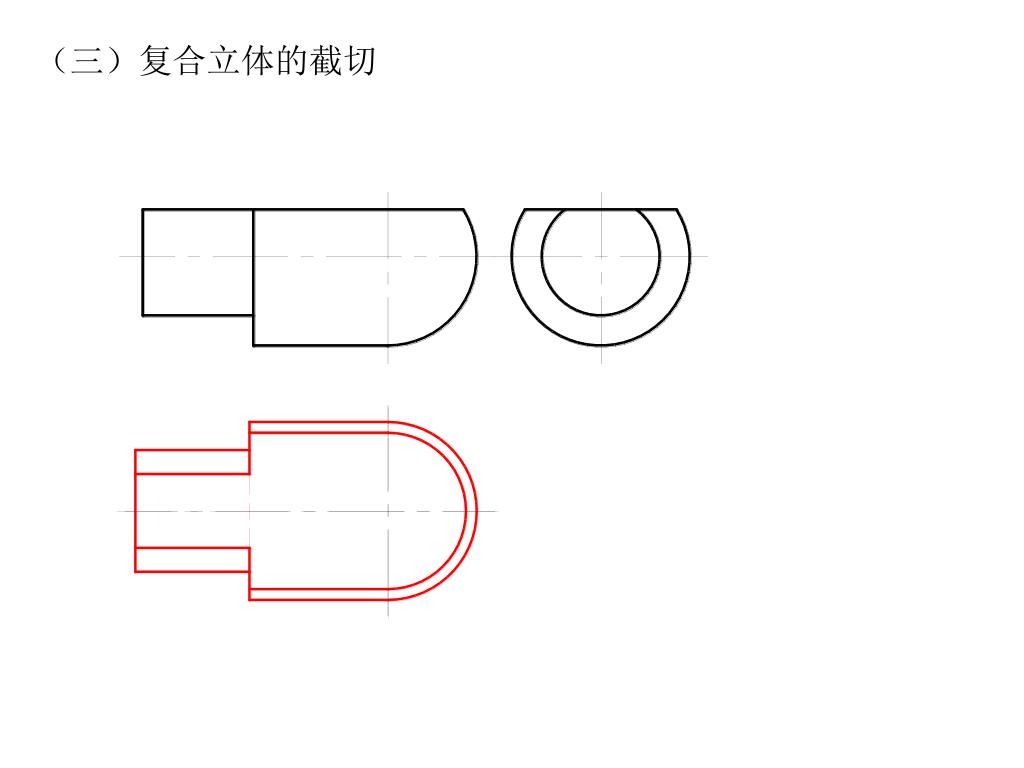

三、复合立体的截切画法

四、相贯线的画法

1。柱柱相贯的近似画法

2。相贯线的特殊情况


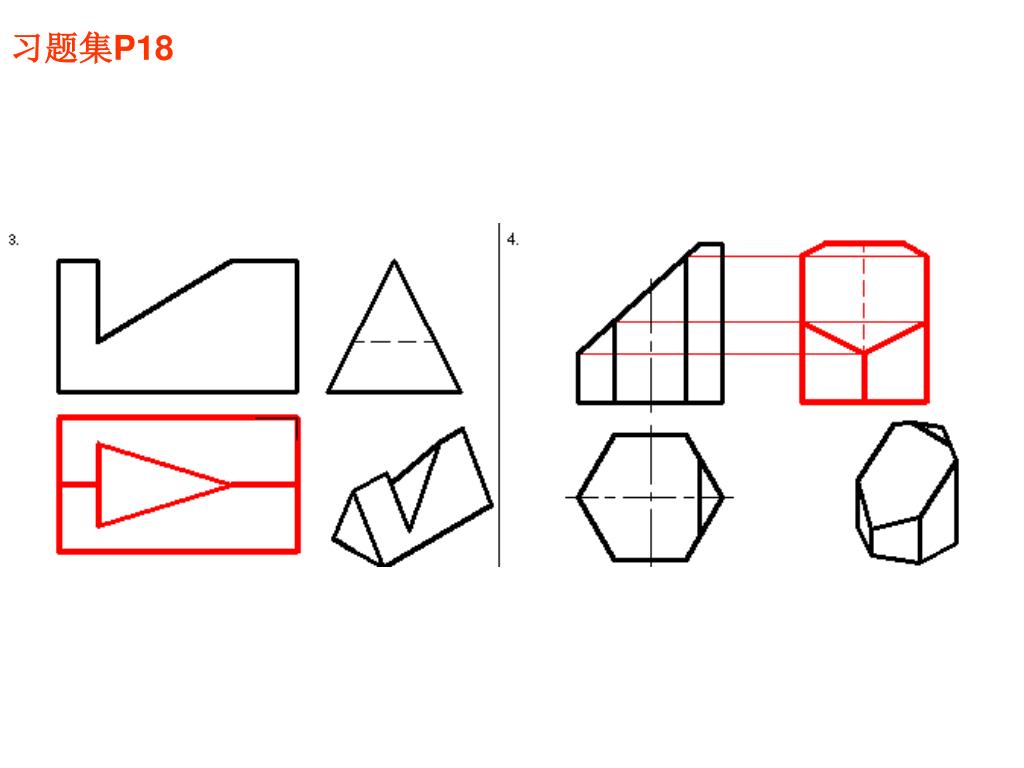

§3-1平面立体的投影

(一)、棱柱(直棱柱)

注意:

1)先从反映为多边形的投影入手画

2)中心线的画法

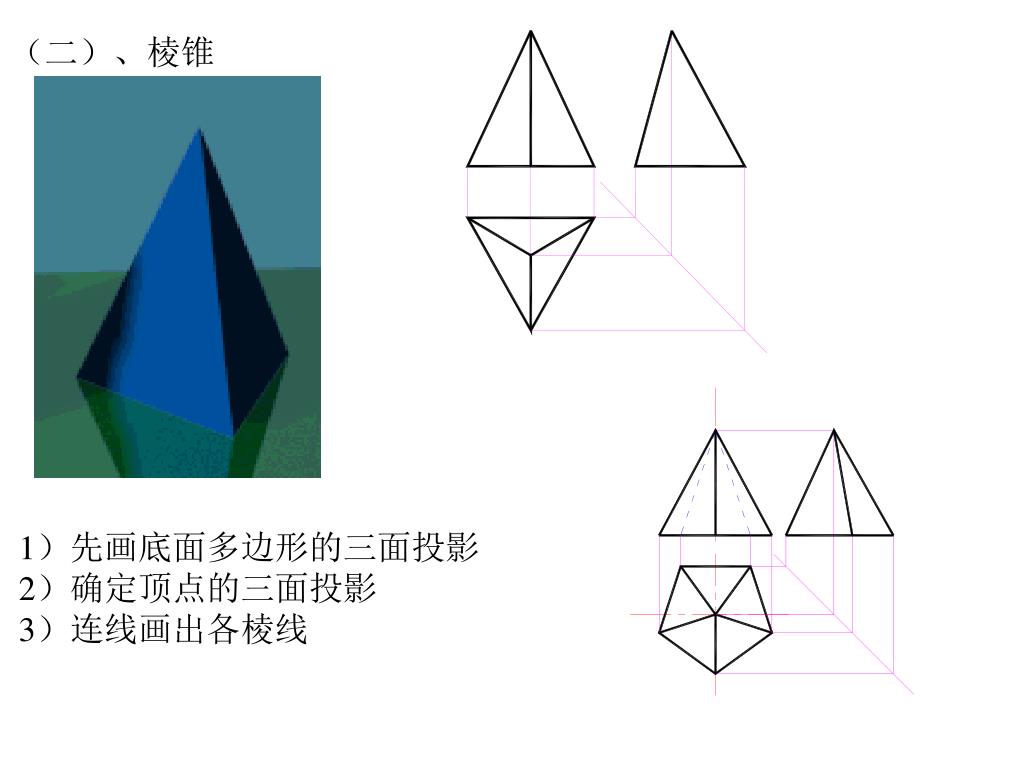

(二)、棱锥

1)先画底面多边形的三面投影

2)确定顶点的三面投影

3)连线画出各棱线

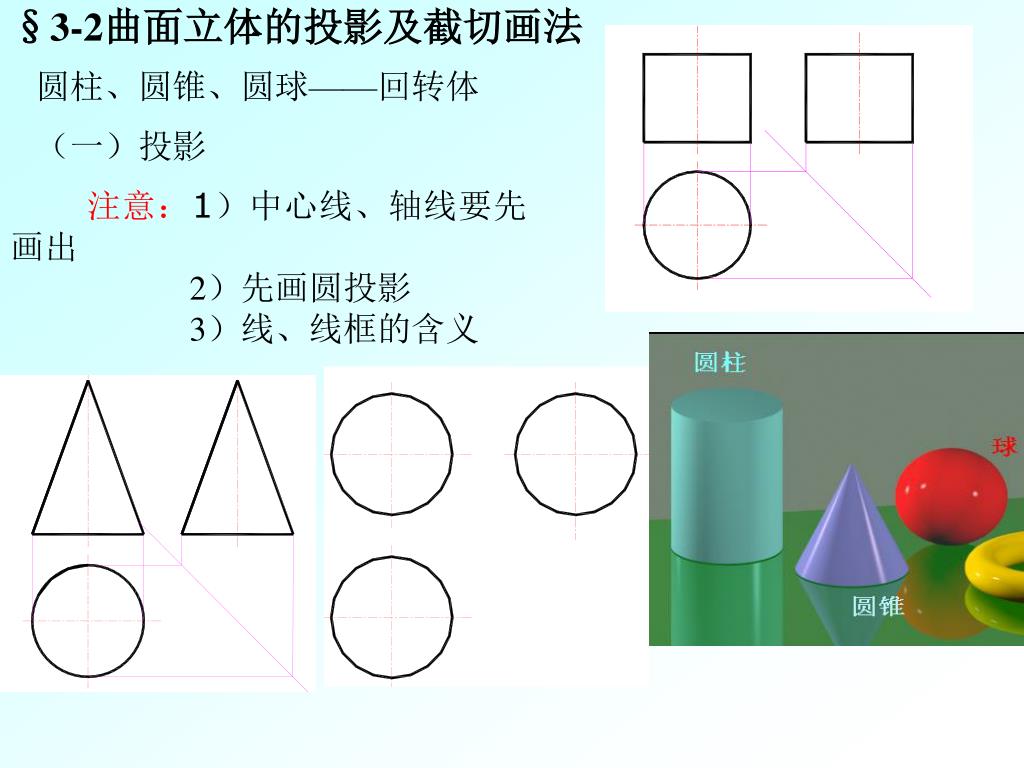

§3-2曲面立体的投影及截切画法

圆柱、圆锥、圆球——回转体

(一)投影

注意:1)中心线、轴线要先画出

2)先画圆投影

3)线、线框的含义


(二)回转立体的截切

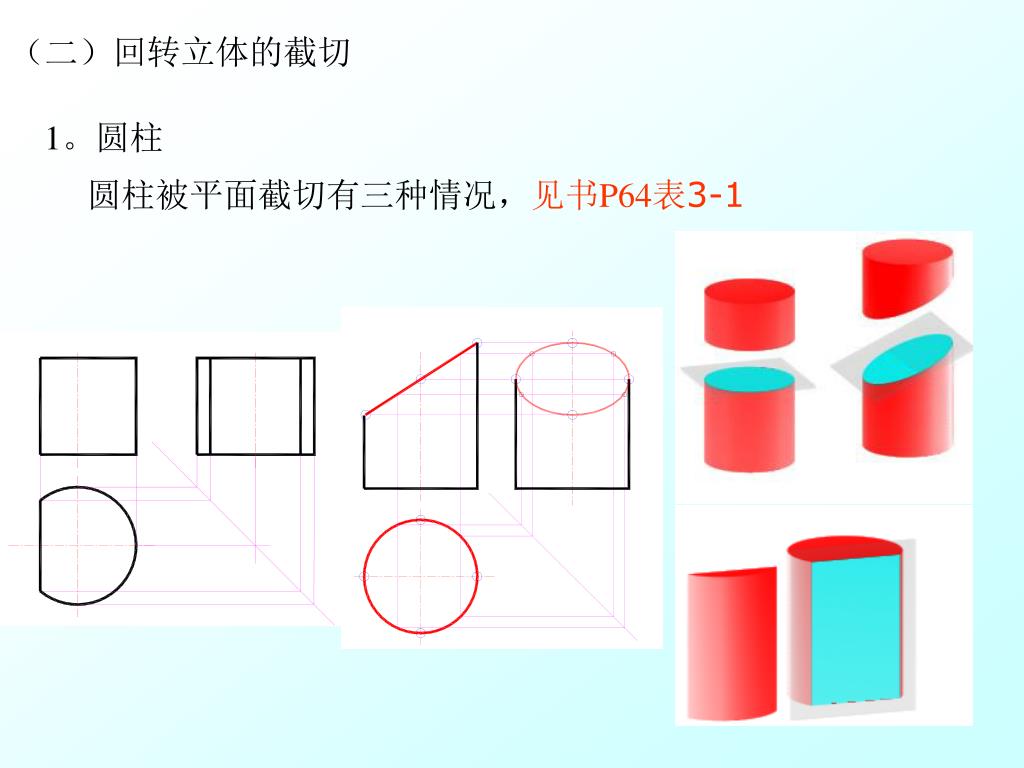

1。圆柱

圆柱被平面截切有三种情况,见书P64表3-1

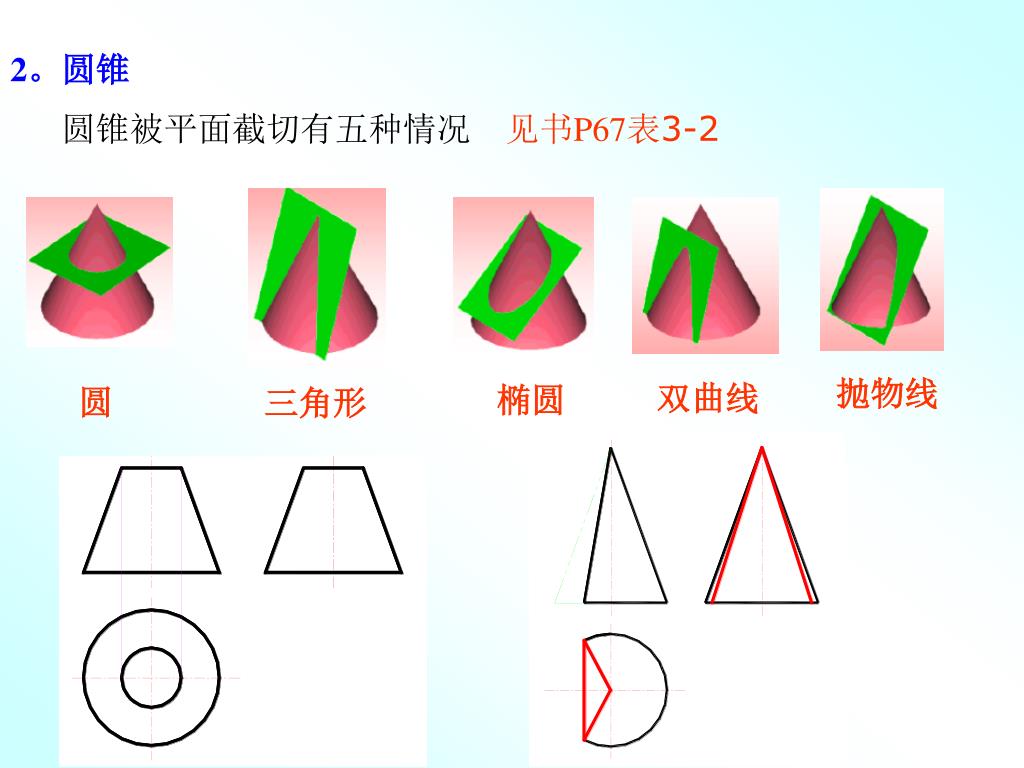

2。圆锥

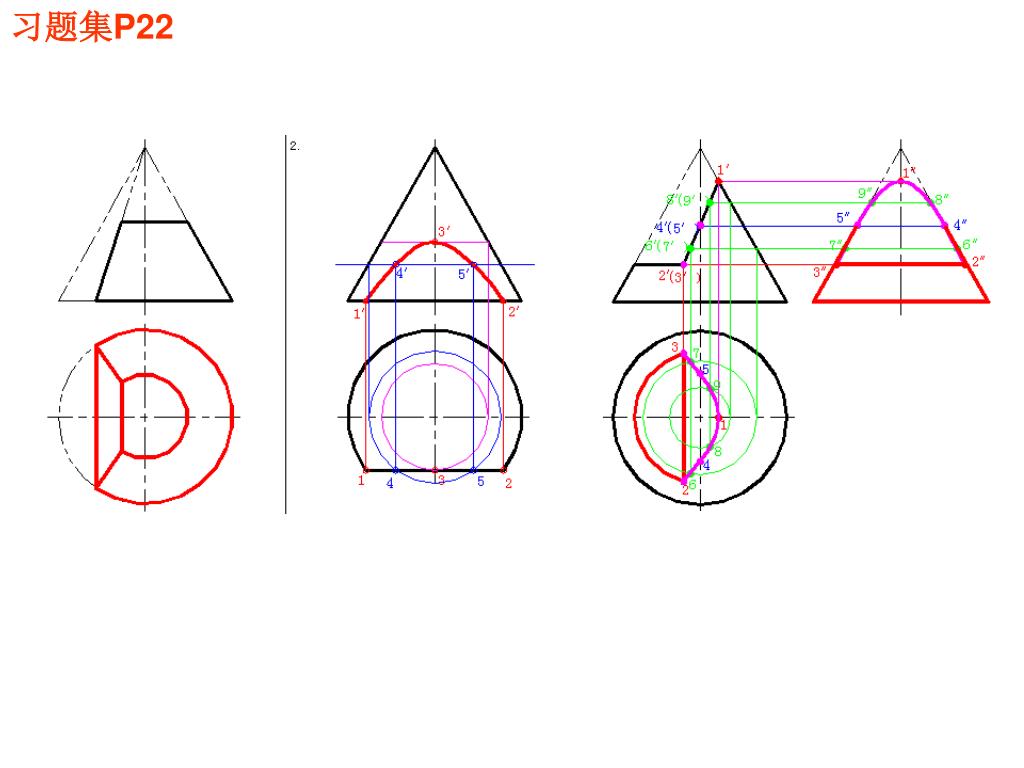

圆锥被平面截切有五种情况

见书P67表3-2

抛物线

双曲线

椭圆

三角形

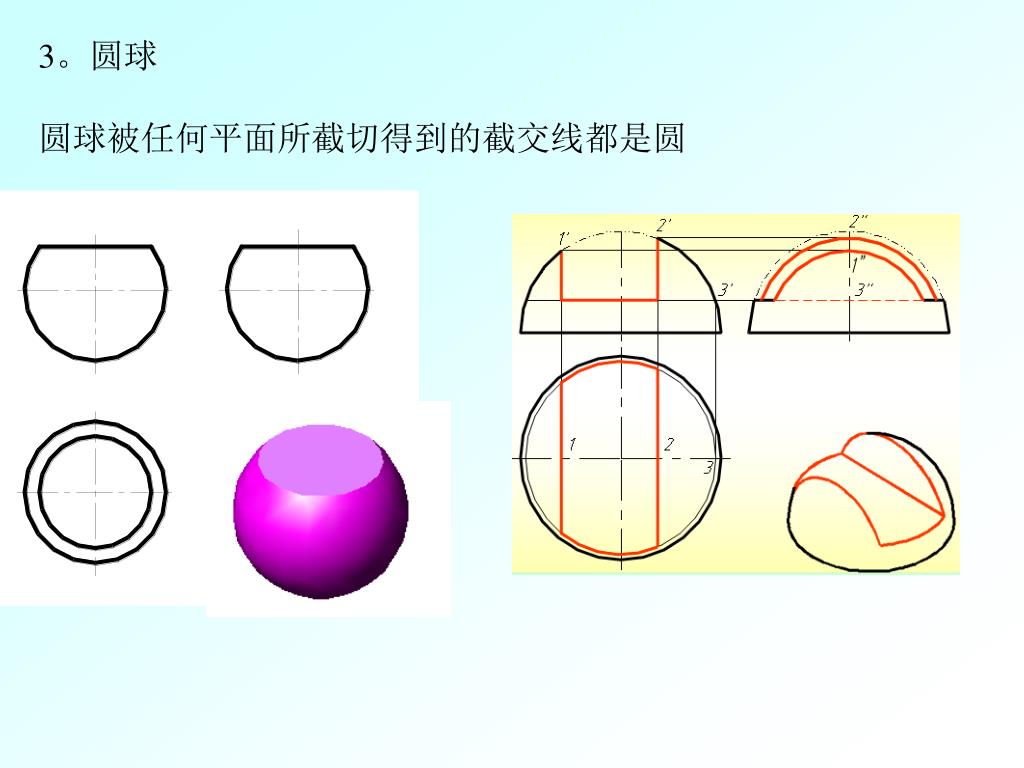

3。圆球

圆球被任何平面所截切得到的截交线都是圆




§3-3 两回转体表面相交——相贯

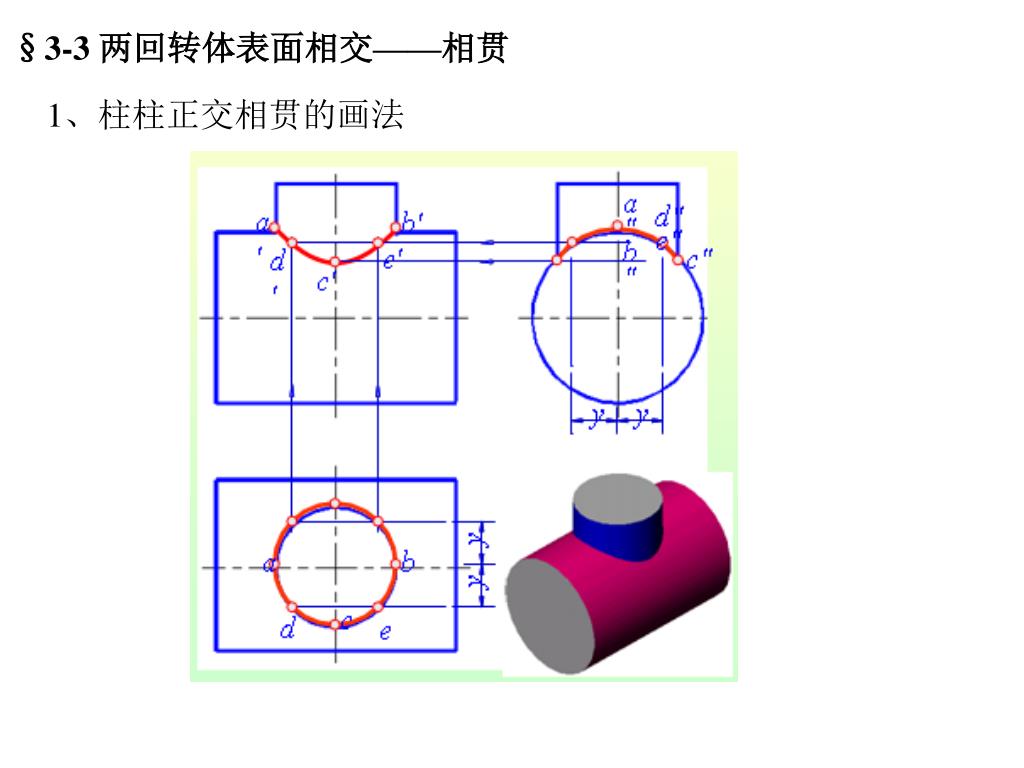

1、柱柱正交相贯的画法


§3-3 两回转体表面相交——相贯

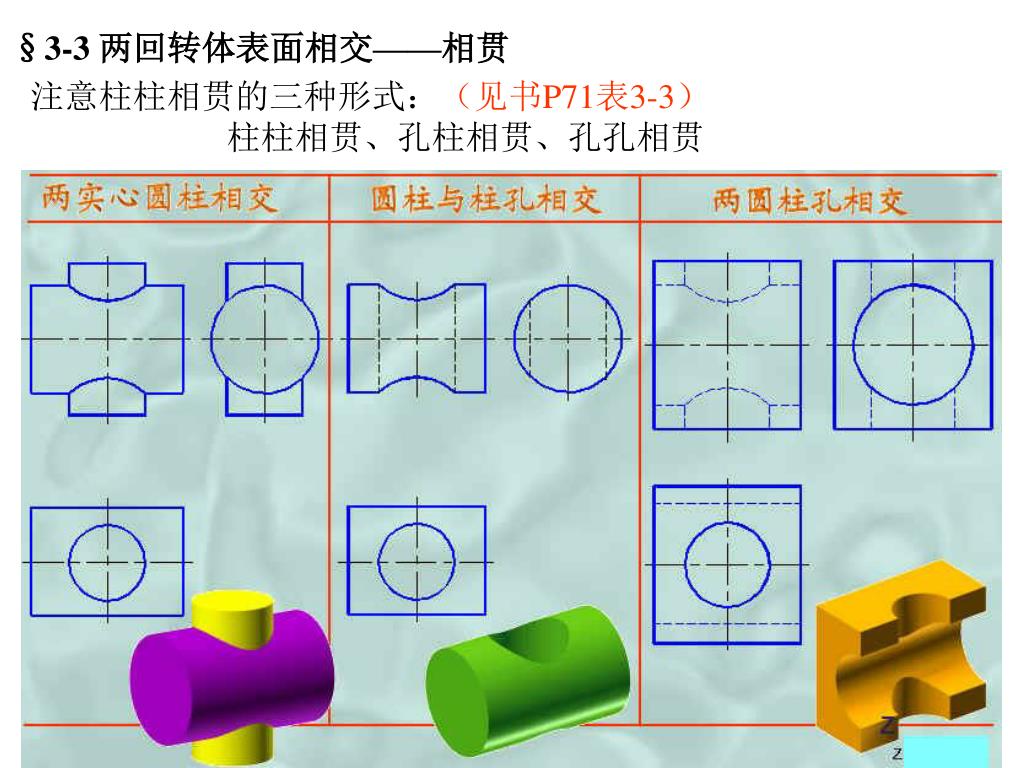

注意柱柱相贯的三种形式:(见书P71表3-3)

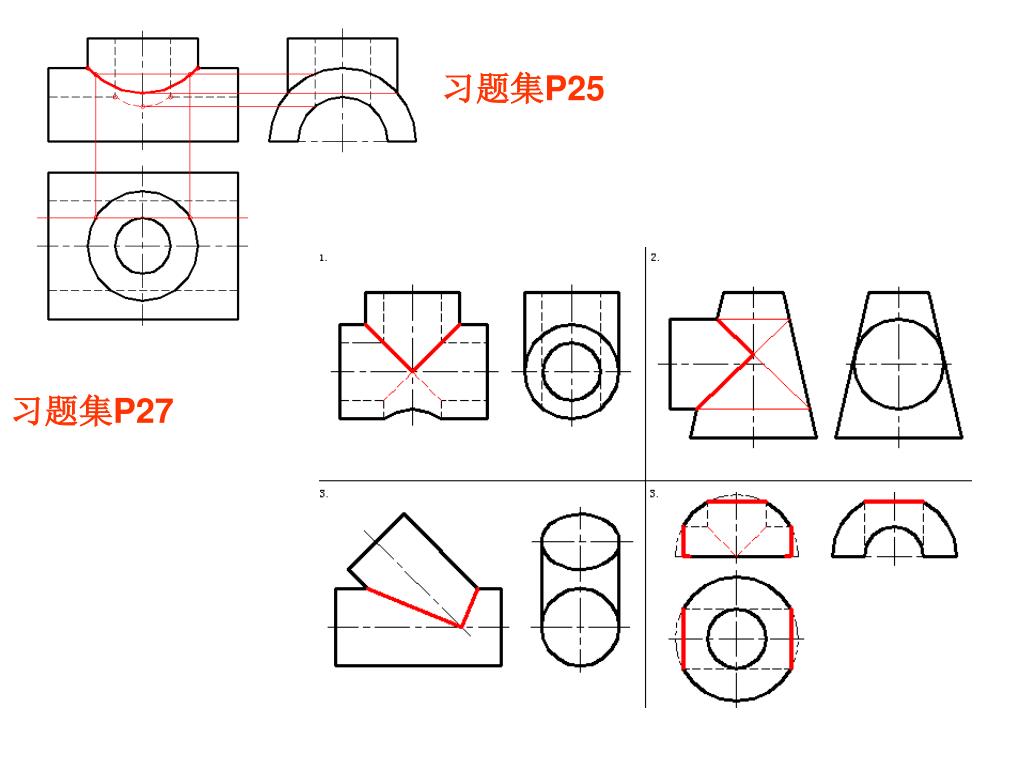

柱柱相贯、孔柱相贯、孔孔相贯


2、相贯线的特殊情况(见书P73-74表3-4、5)

1)当两回转体公切于一个球面时,其相贯线为椭圆。2)当两回转体同轴时,其相贯线为圆。 3)当两圆柱轴线平行或两圆锥共顶时,其相贯线为直线。


习题集P25

习题集P27


第四章 组合体的视图

一、组合体画法

二、组合体尺寸标注

三、组合体读图


教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

P88图4-8

P90图4-11

P91图4-13

P92图4-15

P97图4-24

P99图4-29

P100图4-31

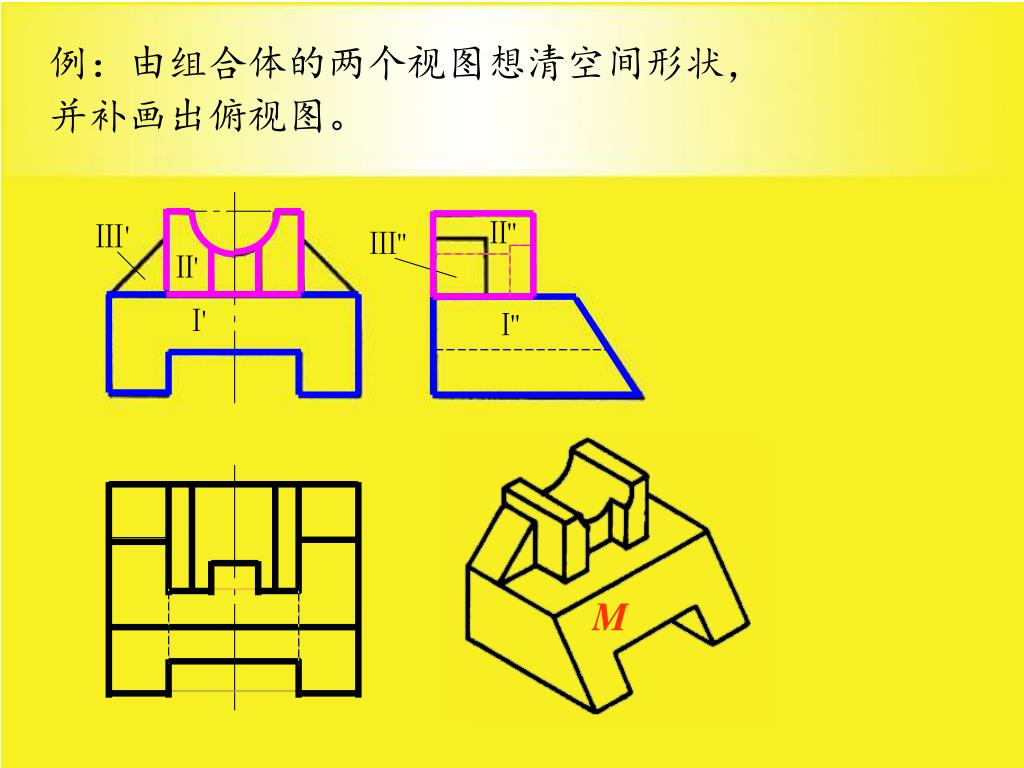

例:由组合体的两个视图想清空间形状,教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

并补画出俯视图。

M

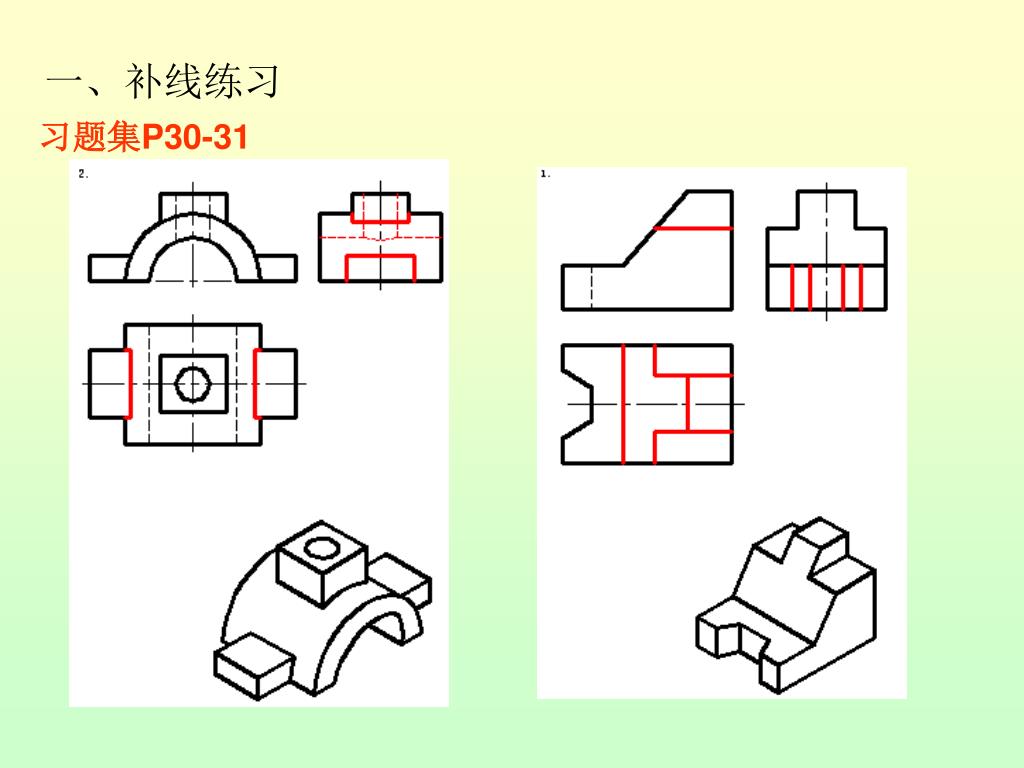

一、补线练习教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

习题集P30-31

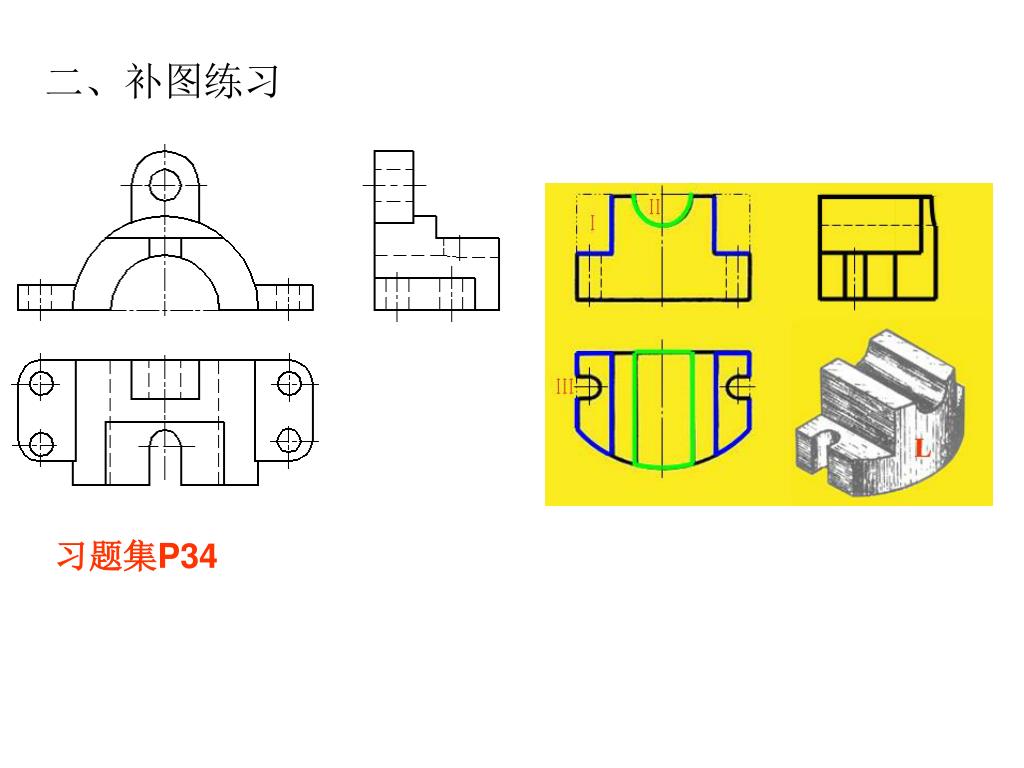

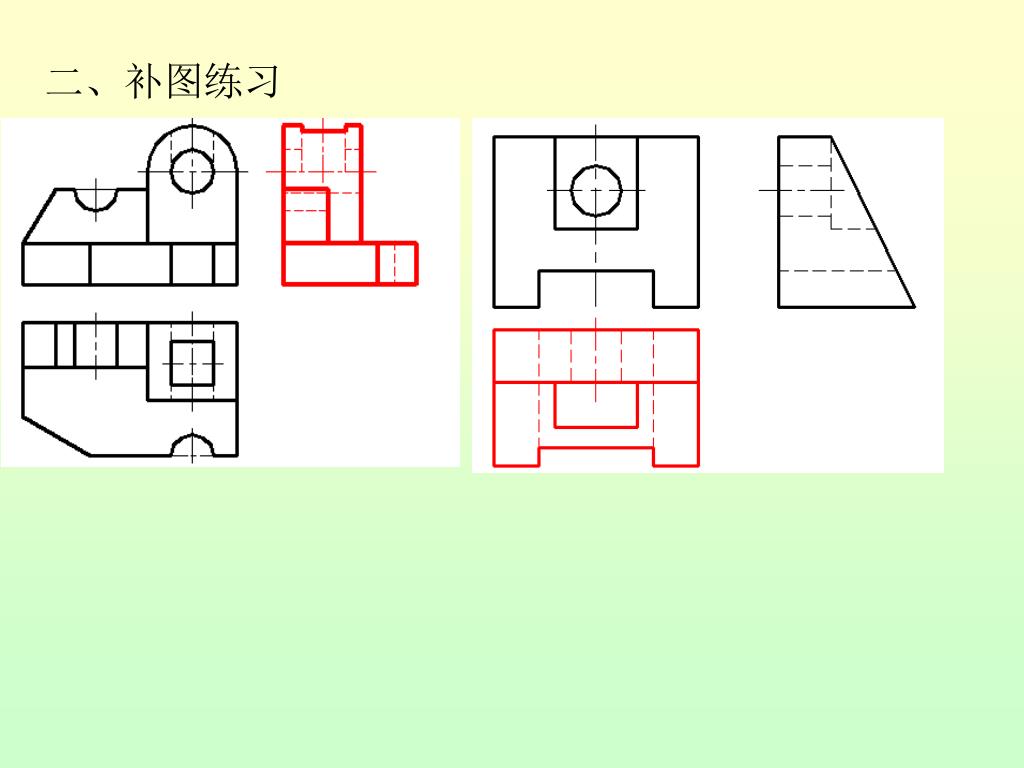

二、补图练习教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:


二、补图练习教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

习题集P34

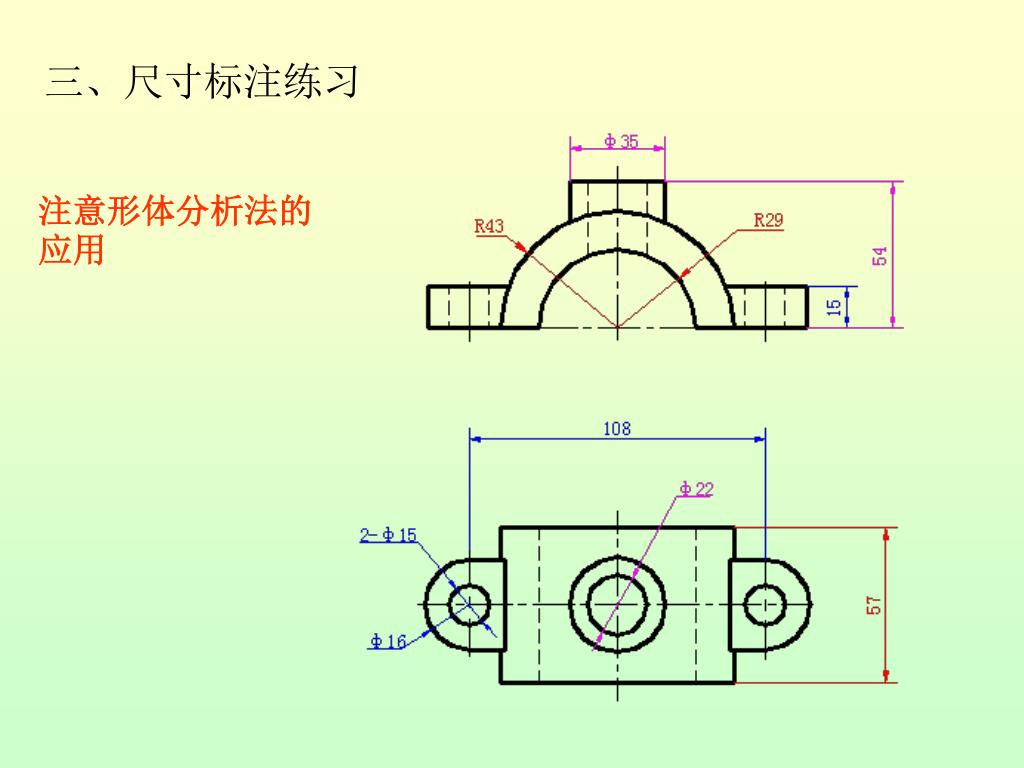

三、尺寸标注练习教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

注意形体分析法的应用


三、尺寸标注练习教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:


1教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:、形体分析法的运用

1)圆柱:形状尺寸2个,红色;

2)圆孔:形状尺寸2个,紫色;

3)前部圆柱突出:形、位尺寸4个,蓝色;

4)右侧底板:形、位尺寸4个,绿色;

2、单箭头尺寸的运用

注意:尺寸线稍稍超出中心线即可。


1教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:、形体分析法的运用

1)底板:形状尺寸3个,挖槽2个,红色;

2)圆筒:形状尺寸5个,蓝色;

3)前部突出:形、位尺寸4个,紫色

2、单箭头尺寸的运用

注意:尺寸线稍稍超出中心线即可。


第五章 机件的表达方法教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

一、视图

二、剖视图

三、断面图

四、规定与简化画法


一、视图教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

(侧重识读)

1、基本视图

2、局部视图

3、斜视图


剖视图的画法教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

1 .画法步骤

  • 确定剖切平面的位置

  • (2)画剖切后的可见轮廓

  • (3)将断面画上剖面符号


虚线不画教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

漏线

虚线不画

应完整画出

画剖视图应注意的问题

画剖视图时必须注意以下几个问题:

① 剖切平面应通过孔槽的中心轴线;

② 剖视是一个假想的过程;

③ 在剖切平面后方的可见轮廓必须全部画出;

④ 对已表达清楚的内外结构,虚线省略不画;

⑤ 同一零件的各个剖视图,其剖面线应相同。


标注内容:教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

1)剖视图的名称:X-X

2)剖切位置

3)投影方向

剖视图的标注

省略情况:

1)当剖切面通过图形的对称面,剖视图按投影关系配置,中间无其他图形隔开时,可省略标注。

2)当剖视图按投影关系配置,中间无其他图形隔开时,可省略投影方向。


虚线不画教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

分界线为中心线

标注不对

半剖视图中的错误


局部剖视图中的错误教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:

注意:

1、波浪线不应超出外形轮廓线;

2、波浪线不应穿空而过;

3、波浪线不要与图形中其它图线重合,也不要画在其它图线的延长线上。


单一剖切平面教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:——剖切面为投影面垂直面(斜剖)

斜剖视图也可以旋转


习题集教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:P53


习题集教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:P51


1.教材下列图形较好地图解说明了运用形体分析法画图和读图的方法:概念: 假想用剖切平面把机件的某处切断,仅画出断面的图形称为断面图。

三、断面图

2.与剖视图的区别


当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。


标注内容:当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

名称

剖切位置

投影方向

移出断面的标注

省略情况:

  • 断面图形配置在剖切符号的延长线上

  • ————省略名称

断面图形对称且配置在剖切符号的延长线上

————省略标注


移出断面的标注当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

省略情况:

断面图形对称或不对称的断面图形 按投影关系配置

———省略箭头


习题集当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。P60


关于表达方法的综合运用当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

习题集64


关于表达方法的综合运用当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

习题集65

返回


第六章 标准件与常用件当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

一、螺纹与螺纹联接画法


一、螺纹与螺纹联接画法当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。


习题集当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。67、68


二、螺纹标注当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

书P130-132


习题集当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。69


第七章 零件图当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

一、零件的视图与尺寸

四类典型零件

二、零件图上的技术要求

1。表面粗糙度

2。尺寸公差

书149-157

书159-166


读零件图当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

例:书P155图7-8

作图的例子


考试题型:当剖切面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制。

一、点线面作图题

二、立体截切、相贯题

三、组合体作图题(已知两个视图,完成第三视图)

四、尺寸标注题

五、表达方法作图:三种剖视图、断面图

(补画漏线、完成规定图形等)

六、螺纹画法与标注题

七、读零件图题
