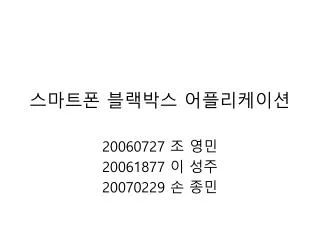

  1. 스마트폰블랙박스 어플리케이션 20060727 조 영민 20061877 이 성주 20070229 손 종민

  2. 목 차 1. 개발 동기 1.1. 개발 배경 1.2. 개발 목적 2. 기술 현황 2.1. 블랙박스의 정의 2.2. 제품 비교 2.3. 기술 분석 2.3.1. GPS 2.3.2. SMS 전송 3. 개발 내용 3.1. 개발 목표 3.2. 개발 환경 3.3. 개발 기능

  3. 3.3.1. 배경도 3.3.2. DFD 3.3.3. 미니명세서 3.3.4. 유스케이스 4. 시뮬레이션 및 개발 결과 4.1. 시뮬레이션 4.1.1. 녹화&녹음 기능 4.1.2 GPS를 이용한 위치 확인 4.1.3. 긴급 전화와 보험사 연결 4.1.4. 동영상 확인 4.2. 개발 결과 5. 기대 효과

  4. 1. 개발 동기 1.1. 개발 배경 • 개인당 소유 차량 증가 • 교통사고 발생률 증가

  5. 1.2. 개발의 목적 • 교통사고 후 신속한 대처 • 무료 블랙박스 보급

  6. 2. 기술 현황 2.1. 블랙박스의 정의 2.1.1 블랙박스 • 비행기록장치 또는 비행영상저장장치 • 사고의 원인을 조사 분석하기 위함 • 해당 항공기 상태 및 교신 내용을 기록

  7. 2.1. 블랙박스의 정의 2.1.2 차량용 블랙박스 • EDR(Event Data Recorder) • 차량전방의 영상 촬영 • 사고 발생 시 시시비비를 가리는데 사용 • 페달, 핸들의 조작여부 및 속도, 안전벨트 상태 등을 기록

  8. 2. 기술 현황 2.2. 제품 비교

  9. 2.3 기술 분석 2.3.1 GPS(Global Positioning System) • 현재 완전하게 운용되는 유일한 범지구위성항법시스템 • 중궤도를 도는 인공위성에서 발신하는 마이크로파를 수신 • 구성 : 우주부분(SS), 제어부분(CS), 사용자부분(US)

  10. 우주 부분 - 궤도를 도는 GPS 위성을 의미 • 제어 부분 - 궤도를 추적하고 위성을 관리하는 제어국 - 취합된 궤도 정보 분석 및 궤도 정보 송신 - 위성의 시각 동기화 및 천문력 조정 • 사용자 부분 - GPS 수신기를 뜻함 - 정밀한 시계, 좌표, 속도벡터 등 처리 및 출력 장치

  11. 2.3.2 SMS(Short Message Service) • 단문 메시지 서비스 흔히 ‘문자메시지’라 부름 • 글자수에 따라 SMS, LMS(Long Message Service) • MMS(Multimedia Message Service):멀티미디어 파일 첨부

  12. 3. 개발내용 3.1. 개발 목표 • 현재 내 위치 확인 • 사고 발생시 현재 위치 SMS 전송 • 긴급전화 • 날짜순으로 파일 생성

  13. 3.2. 개발 환경 모델명 : 갤럭시S2 운영체제 : 안드로이드2.3 진저브레드 개발 언어 : JAVA

  14. 3.3. 개발 기능 3.3.1 배경도 메시지 전송 요구 촬영요구 블랙박스 0 메시지 전송 보험사 긴급구조 운전자 영상 영상저장 메모리카드

  15. 3.3. 개발 기능 3.3.2 DFD • 블랙박스 블랙박스 0 SMS 전송 요구 촬영 요구 영상 요구 위치 요구 촬영1 영상조회2 위치확인3 SMS전송4 위치 데이터 데이터 메모리카드

  16. 3.3. 개발 기능 3.3.2 DFD • 촬영 촬영 요구 촬영1 촬영 영상 저장공간 체크 데이터저장 촬영 취소 저장공간 부족1.1 저장1.2 취소1.3 데이터 삭제

  17. 3.3. 개발 기능 3.3.2 DFD • 영상조회 영상 요구 영상조회2 촬영 영상 목록 요청 실행 요청 삭제요청 목록조회2.1 삭제2.3 영상실행2.2

  18. 3.3. 개발 기능 3.3.2 DFD • 위치 확인 위치 요구 위치확인3 현재 위치 기지국 요청 GPS 요청 기지국위치2.1 GPS 2.2 가까운 기지국 위치 GPS 신호 위치

  19. 3.3. 개발 기능 3.3.2 DFD • SMS전송 메시지 전송 요청 SMS전송4 위치확인 3 위치정보 위치정보 위치정보 보험사전송4.1 긴급구조 4.2 보험사 연락 119 호출

  20. 3.3. 개발 기능 3.3.3 미니명세서 • 촬영 미니명세서 • 저장공간 확인촬영 실행시 저장 공간의 남아있는 용량을 확인 • 저장저장공간 확인 후 촬영된 영상을 저장

  21. 3.3. 개발 기능 3.3.3 미니명세서 • 영상확인 미니명세서 • 목록조회저장되어 있는 영상의 목록을 조회 • 삭제저장공간에 있는 영상 중 선택하여 삭제 • 실행영상을 실행하여 확인

  22. 3.3. 개발 기능 3.3.3 미니명세서 • 위치확인 미니명세서 • GPS휴대전화에 내장되어 있는 GPS를 이용하여 위치정보 획득. • 기지국 조회GPS신호를 받아들일 수 없을때 가장 가까운 기지국의 위치를 획득

  23. 3.3. 개발 기능 3.3.3 미니명세서 • SMS전송 미니명세서 • 보험사 전송어플리케이션에 저장되어 있는 보험사에 메시지 전송 • 긴급구조 요청119에 SMS로 구조 요청

  24. 3. 개발내용 3.3. 개발 기능 3.3.4 유스케이스 • 촬영 유스케이스 저장 촬영 저장공간 확인 사용자

  25. 3. 개발내용 3.3. 개발 기능 3.3.4 유스케이스 • 조회 유스케이스 영상재생 조회 목록조회 영상삭제 사용자

  26. 3. 개발내용 3.3. 개발 기능 3.3.4 유스케이스 • SMS전송 유스케이스 보험사 SMS전송 보험사 긴급구조 사용자 긴급구조

  27. 3. 개발내용 3.3. 개발 기능 3.3.4 유스케이스 • 위치확인 유스케이스 GPS 위치확인 기지국 사용자

  28. 4. 시뮬레이션 4.1. 시뮬레이션 4.1.1 녹화&녹음 기능 BlackBox촬영 시작 : 촬영 시작 보험사 호출 : 등록된 보험사 매니저 호출 긴급통화 : 등록된 보험사 호출 현재 내 위치 : 현재 내 위치를 MapView로보여줌

  29. 4. 시뮬레이션 4.1. 시뮬레이션 4.1.2. GPS를 이용한 위치 확인 <그림 6> 현재 내 위치보는 화면

  30. 4. 시뮬레이션 4.1. 시뮬레이션 4.1.3. 긴급 전화와 보험사 연결 <그림 9>긴급통화 화면 <그림 8>내 위치를 sms로 전송 후 화면

  31. 4. 시뮬레이션 4.1. 시뮬레이션 4.1.4. 동영상 확인 <그림 10>동영상 리스트 <그림 11>동영상 재생

  32. 4.2. 개발 결과 • 정상적으로 SMS전송이 이루어짐 • 동영상이 정상적으로 분할 저장됨 • GPS 위치를 확인함

  33. 5. 기대 효과 • 사고 발생시 빠른 대처 가능 • 스마트폰의 저장공간을 효과적으로 사용 • 빠른 인명구조에 도움
