Presentation Transcript


1 1

Лабораторное задание № 2.

« Простейшее соединения ПЭВМ посредством инфракрасного порта»

Студентки 1 курса группы ПИ 1Гончар Татьяны


1 1

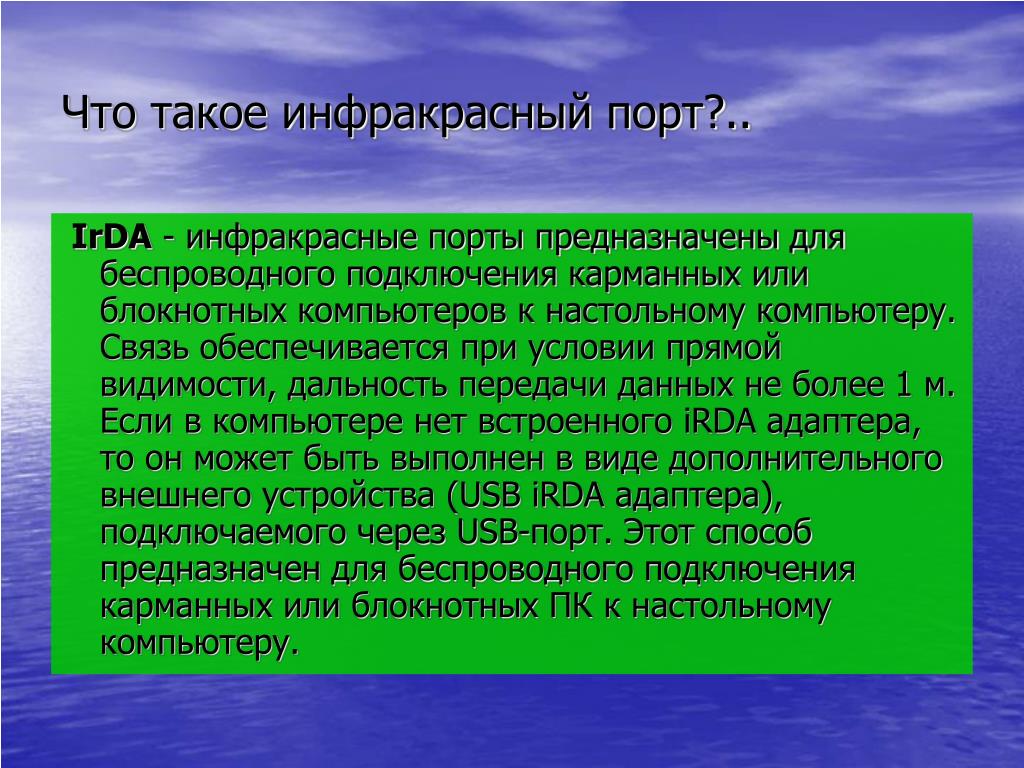

Что такое инфракрасный порт?..

IrDA - инфракрасные порты предназначены для беспроводного подключения карманных или блокнотных компьютеров к настольному компьютеру. Связь обеспечивается при условии прямой видимости, дальность передачи данных не более 1 м. Если в компьютере нет встроенного iRDA адаптера, то он может быть выполнен в виде дополнительного внешнего устройства (USB iRDA адаптера), подключаемого через USB-порт. Этот способ предназначен для беспроводного подключения карманных или блокнотных ПК к настольному компьютеру.


1 1

Типы ИК-портов по подключению

на IrDA-разъем материнской платы,

на стандартный 9-пинный разъем COM

и на USB


1 1

.

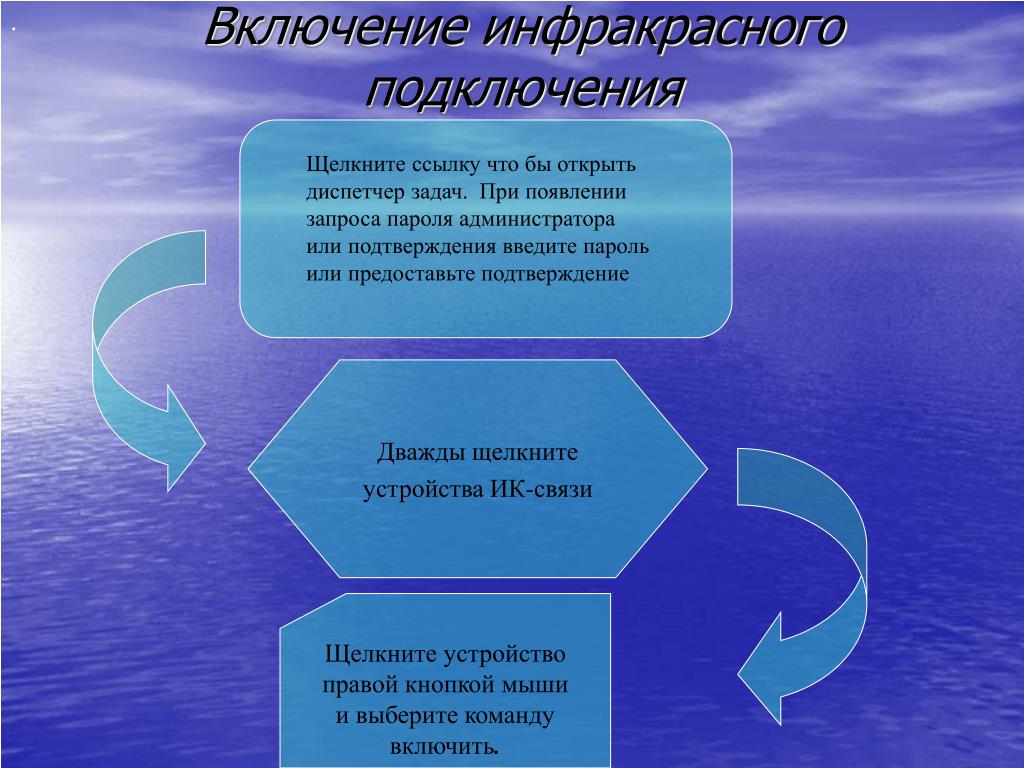

Включение инфракрасного подключения

Щелкните ссылку что бы открыть диспетчер задач.  При появлении запроса пароля администратора или подтверждения введите пароль или предоставьте подтверждение

Дважды щелкните

устройства ИК-связи

Щелкните устройство

правой кнопкой мыши

и выберите команду

включить.


1 1

Аппаратная часть

  Подключите ИК-порт к разъему COM-порта.

Запомните номер COM-порта — это пригодиться вам в дальнейшем.

При подключении ИК-порта к IrDA-разъему материнской

платы раскрутите корпус вашего системного блока и,

ознакомившись с описанием вашей материнской платы, вставьте

в нужное гнездо коннектор (четырех-пинная линейка).

Первый провод помечен на плате цифрой 1 или указан в

описании материнской платы. Первый провод коннектора

ИК-порта имеет цветовую метку. Выведите заднюю заглушку

на свободное место и можете собирать корпус. Подсоедините

коннектор гибкого провода с ИК-приемником/передатчиком

к разъему на заглушке. Гнездо и коннектор очень похожи на PS/2-разъем.


1 1

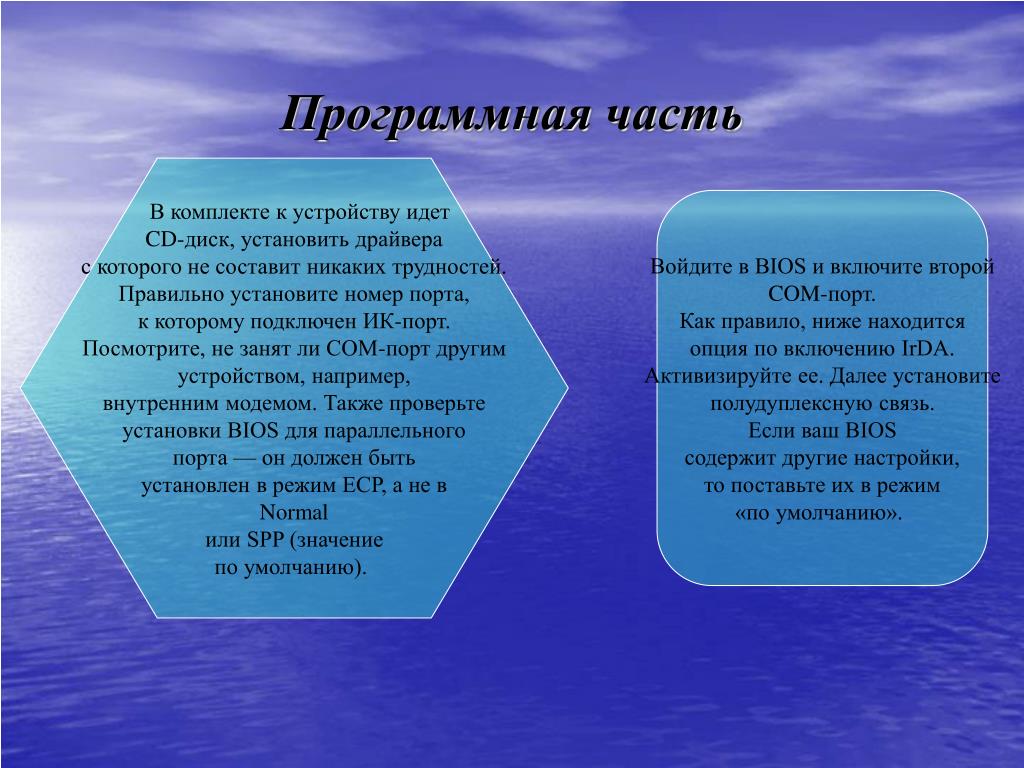

Программная часть

 В комплекте к устройству идет

CD-диск, установить драйвера

с которого не составит никаких трудностей.

Правильно установите номер порта,

к которому подключен ИК-порт.

Посмотрите, не занят ли COM-порт другим

устройством, например,

внутренним модемом. Также проверьте

установки BIOS для параллельного

порта — он должен быть

установлен в режим ECP, а не в

Normal

или SPP (значение

по умолчанию).

Войдите в BIOS и включите второй

COM-порт.

Как правило, ниже находится

опция по включению IrDA.

Активизируйте ее. Далее установите

полудуплексную связь.

Если ваш BIOS

содержит другие настройки,

то поставьте их в режим

«по умолчанию».


1 1

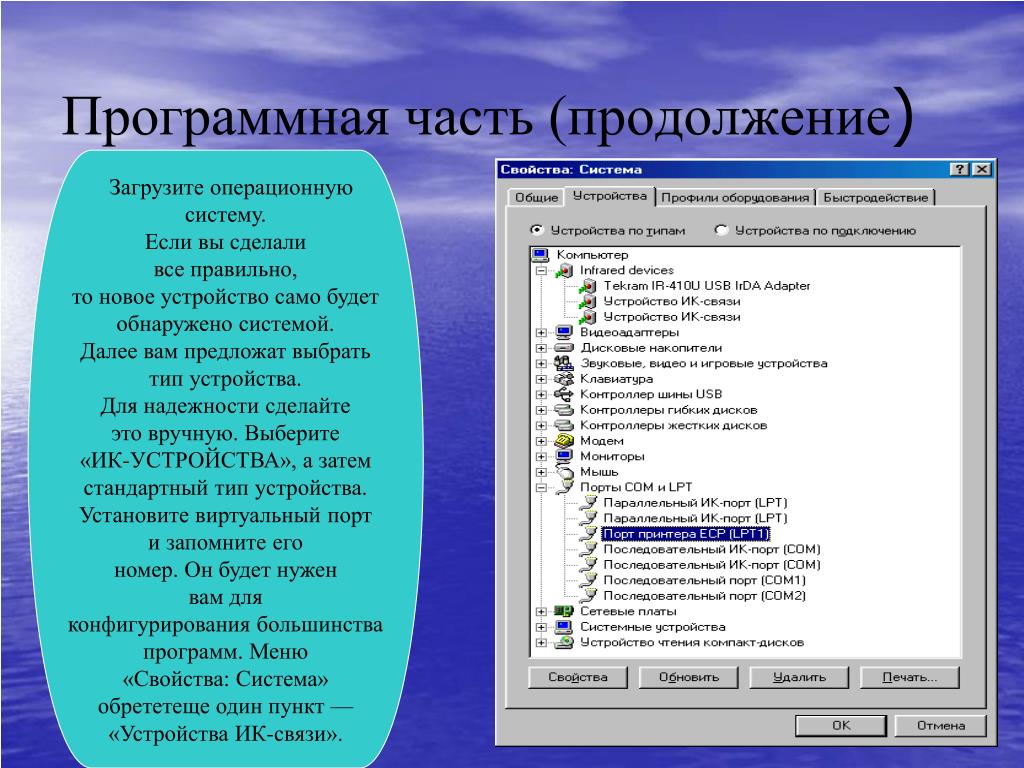

Программная часть (продолжение)

  Загрузите операционную

систему.

Если вы сделали

все правильно,

то новое устройство само будет

обнаружено системой.

Далее вам предложат выбрать

тип устройства.

Для надежности сделайте

это вручную. Выберите

«ИК-УСТРОЙСТВА», а затем

стандартный тип устройства.

Установите виртуальный порт

и запомните его

номер. Он будет нужен

вам для

конфигурирования большинства

программ. Меню

«Свойства: Система»

обрететеще один пункт —

«Устройства ИК-связи».


1 1

Программная часть (продолжение)

Перегрузите машину.После этого в правом нижнем

углу появится значок

в виде мигающей лампочки.Открыв его, вы увидите

свойства ИК-связи.


1 1

Программная часть (продолжение)

  Среди всех настроек стои

выделить только «Режимы».

Здесь вы сможете включить ИК-связь и

установить время, через которое

ИК-порт будет искать

ИК-устройства в прямой

зоне видимости. Параметр

«Ограничение скорости

обмена до:» можно отключить.


1 1

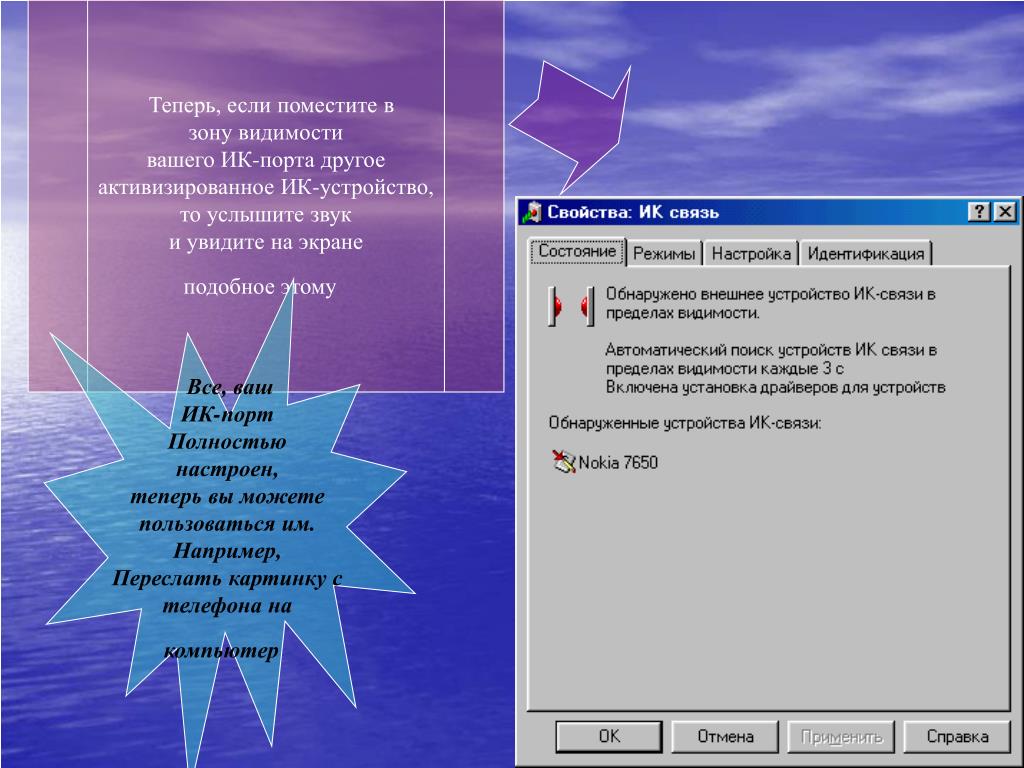

  Теперь, если поместите в

зону видимости

вашего ИК-порта другое

активизированное ИК-устройство,

то услышите звук

и увидите на экране

подобное этому

 Все, ваш

ИК-порт

Полностью

настроен,

теперь вы можете

пользоваться им.

Например,

Переслать картинку с

телефона на

компьютер


1 1

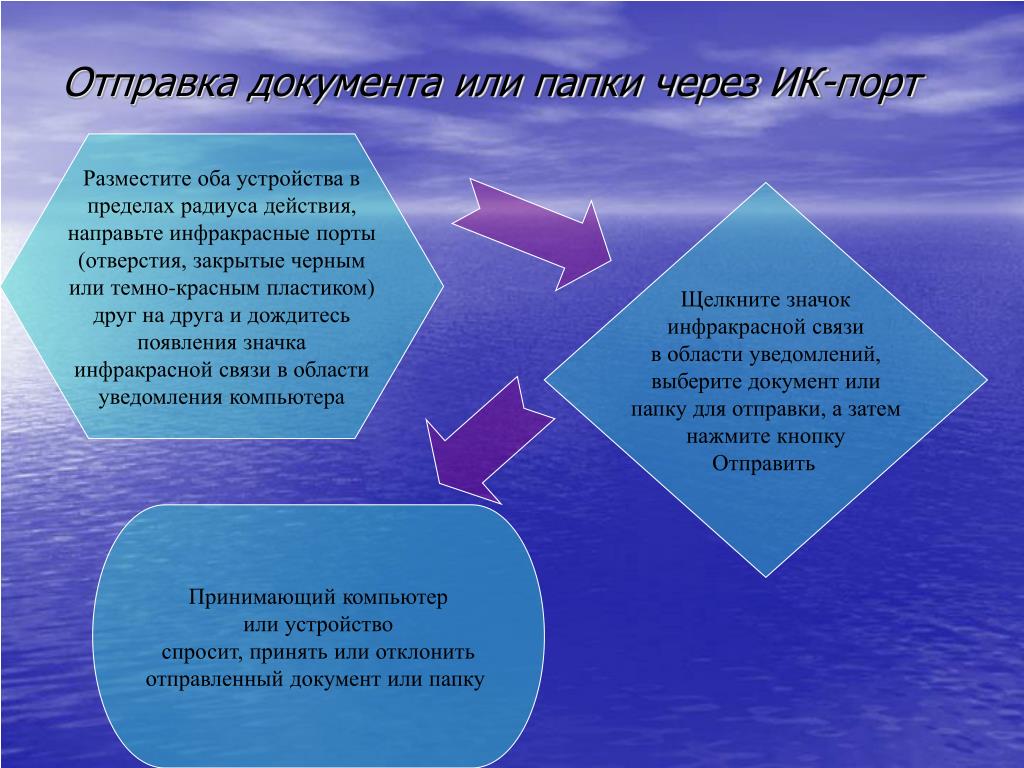

Отправка документа или папки через ИК-порт

Разместите оба устройства в

пределах радиуса действия,

направьте инфракрасные порты

(отверстия, закрытые черным

или темно-красным пластиком)

друг на друга и дождитесь

появления значка

инфракрасной связи в области

уведомления компьютера

Щелкните значок

инфракрасной связи

в области уведомлений,

выберите документ или

папку для отправки, а затем

нажмите кнопку

Отправить

Принимающий компьютер

или устройство

спросит, принять или отклонить

отправленный документ или папку


1 1

Прием изображений через ИК-порт

Откройте вкладку

Передача изображений и

установите флажок

Разрешить прямую

передачу изображений по

ИК-связи с

цифровых камер на

мой компьютер

Нажмите кнопку Пуск,

щелкните Панель

управления, введите

инфракрасные

устройства в поле поиска,

затем в списке

результатов выберите

Инфракрасные

устройства.

Разместите оба устройства

в пределах радиуса действия

и направьте инфракрасные

порты друг на друга.

Камера и ноутбук с

инфракрасными портами,

Направленными

друг на друга

На камере нажмите

Отправить или

Передача или уточните в

документации на камеру,

как запустить передачу.

После появления фотографий в

компьютере выберите

место для их хранения

Дождитесь появления

значка

Инфракрасной

связи в области

уведомления компьютера и

опознания камерой

Присутствия

устройства

инфракрасной связи
