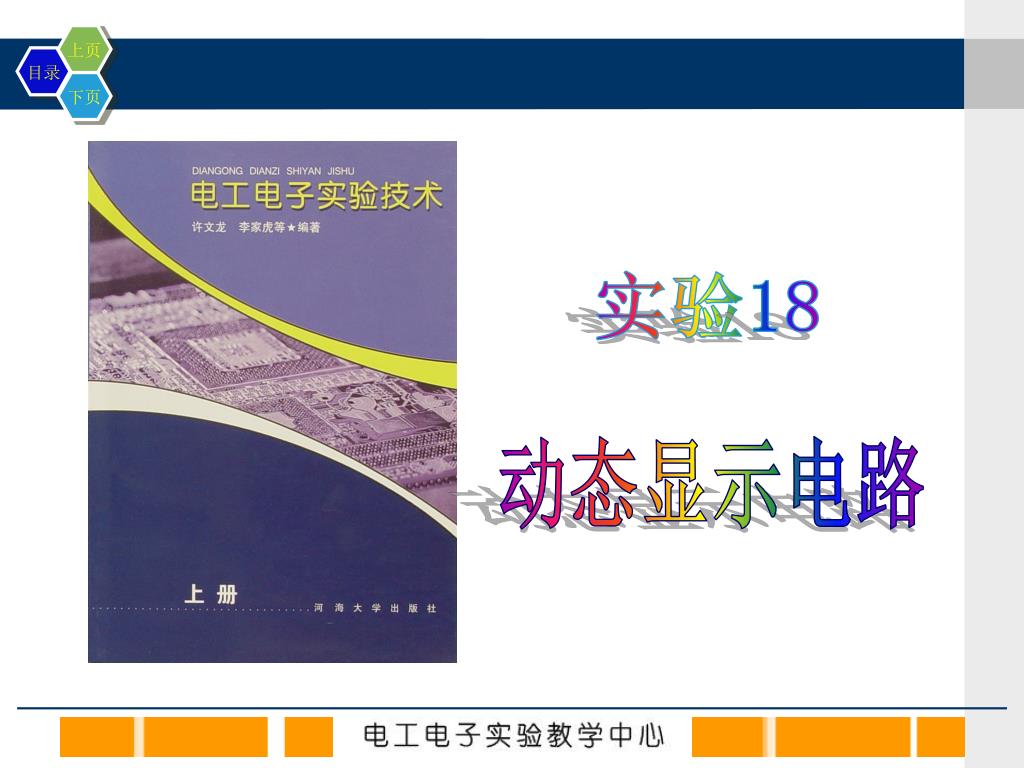

  1. 实验18 动态显示电路

  2. 实验目的 1 实验报告 8 目 录 预习要求 2 实验仪器 3 实验原理 4 实验步骤 5 实验提示 6 思 考 题 7

  3. 1 掌握静态和动态显示电路的设计方法。 2 3 掌握常用显示译码器和发光二极管数码管的使用方法。 巩固加深对显示电路工作原理的理解。 实验目的

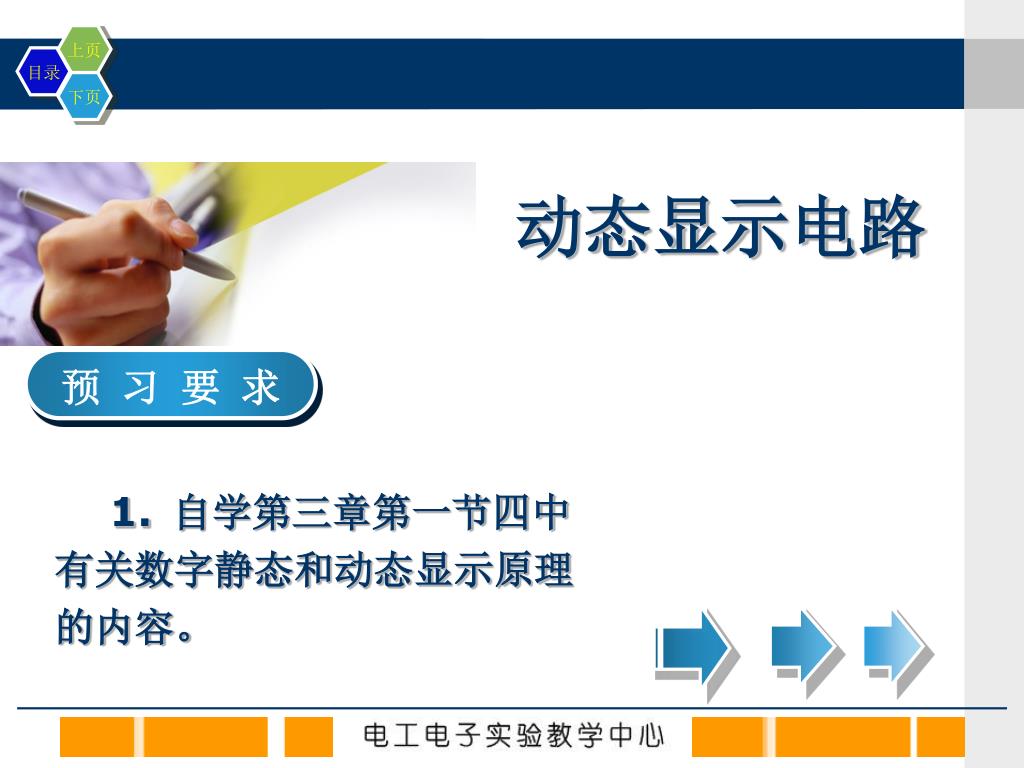

  4. 动态显示电路 预 习 要 求 1.自学第三章第一节四中有关数字静态和动态显示原理的内容。

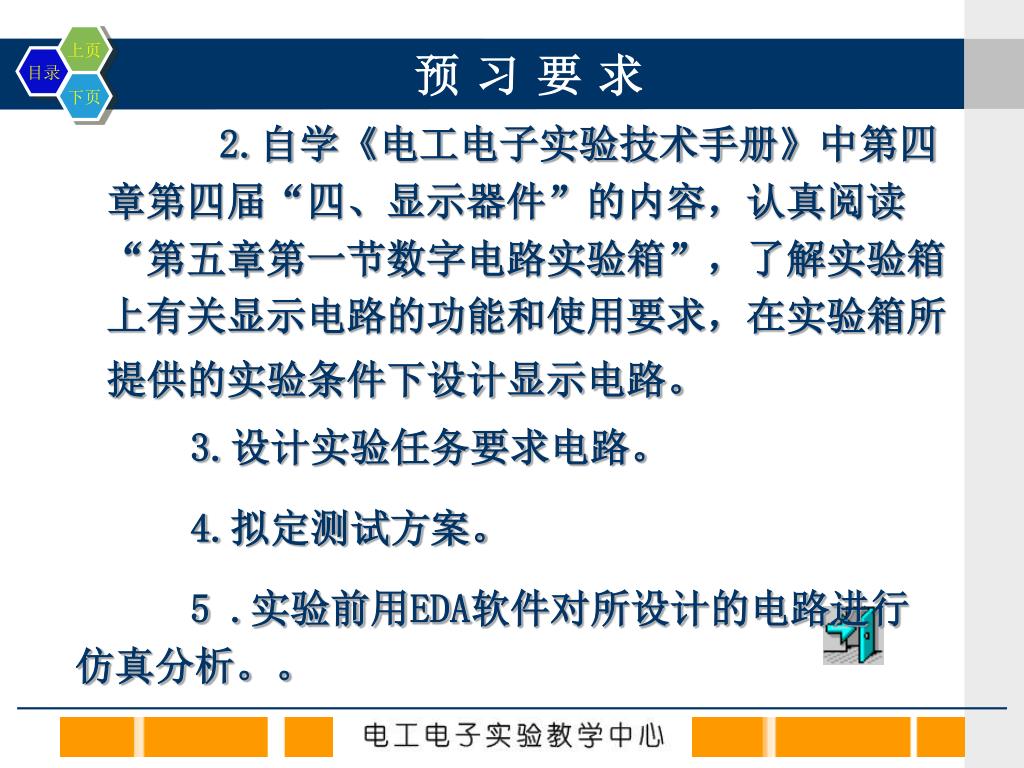

  5. 预 习 要 求 2.自学《电工电子实验技术手册》中第四章第四届“四、显示器件”的内容，认真阅读“第五章第一节数字电路实验箱”，了解实验箱上有关显示电路的功能和使用要求，在实验箱所提供的实验条件下设计显示电路。 3.设计实验任务要求电路。 4.拟定测试方案。 5.实验前用EDA软件对所设计的电路进行仿真分析。。

  6. 动态显示电路 实 验 仪 器 • 直流稳压电源 • 万用表 • 数字电路实验箱

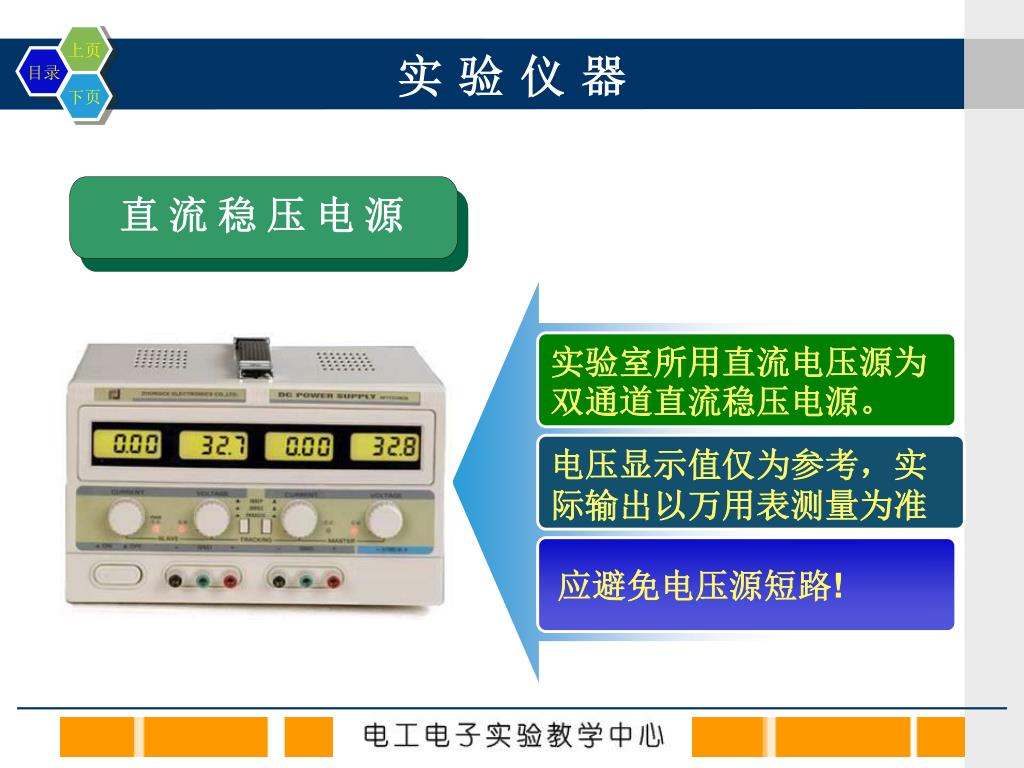

  7. 实 验 仪 器 直流稳压电源 实验室所用直流电压源为双通道直流稳压电源。 电压显示值仅为参考，实际输出以万用表测量为准 应避免电压源短路!

  8. 实 验 仪 器 万用表 刚打开电源时，指针的瞬时摆动属正常。 被测量值未知时应把量程调至最高档。 注意其正确读数。（有效值和分贝值）

  9. 实 验 仪 器 数字电路实验箱

  10. 动态显示电路 实 验 原 理

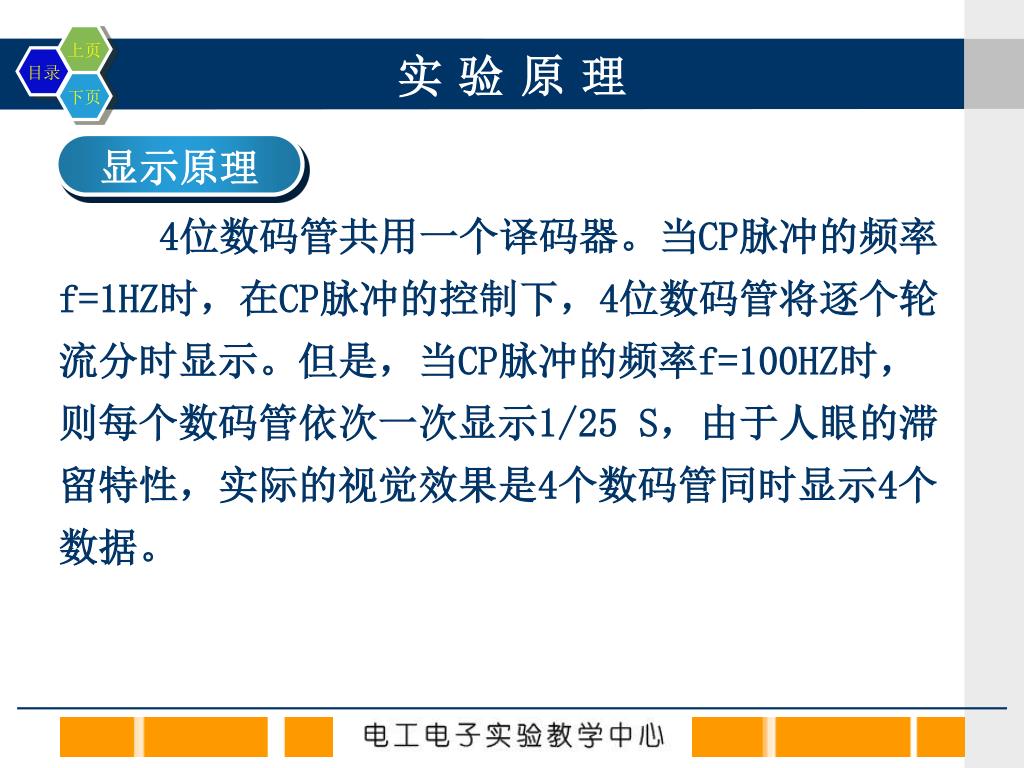

  11. 实 验 原 理 显示原理 4位数码管共用一个译码器。当CP脉冲的频率f=1HZ时，在CP脉冲的控制下，4位数码管将逐个轮流分时显示。但是，当CP脉冲的频率f=100HZ时，则每个数码管依次一次显示1/25 S，由于人眼的滞留特性，实际的视觉效果是4个数码管同时显示4个数据。

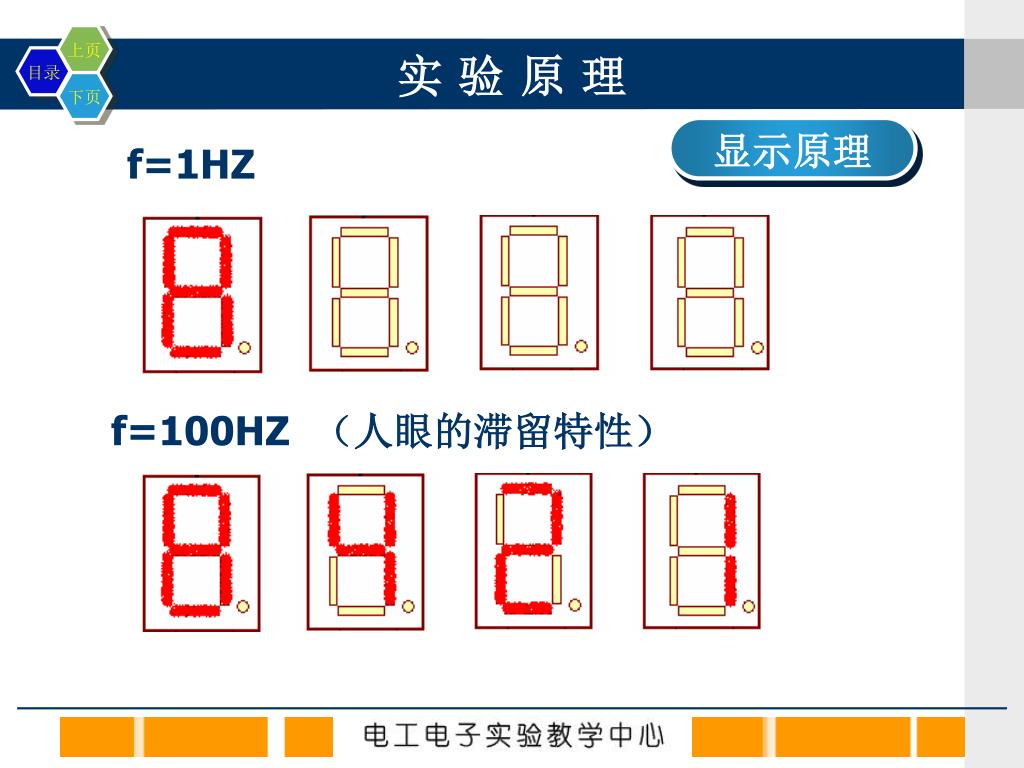

  12. 实 验 原 理 显示原理 f=1HZ f=100HZ （人眼的滞留特性）

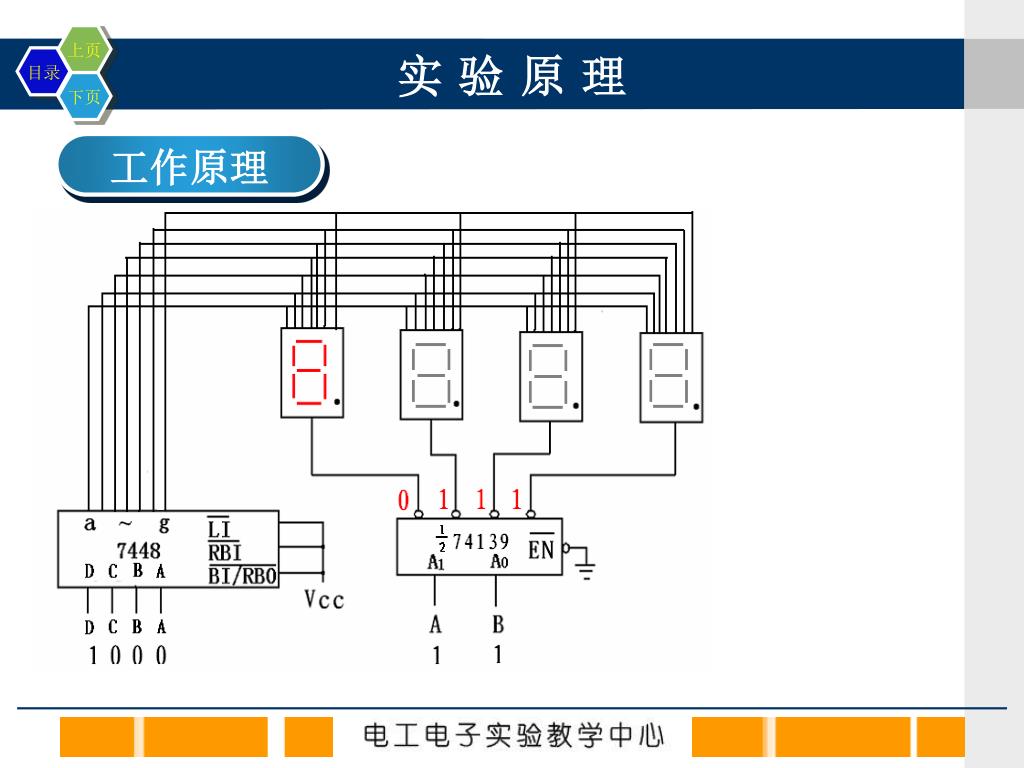

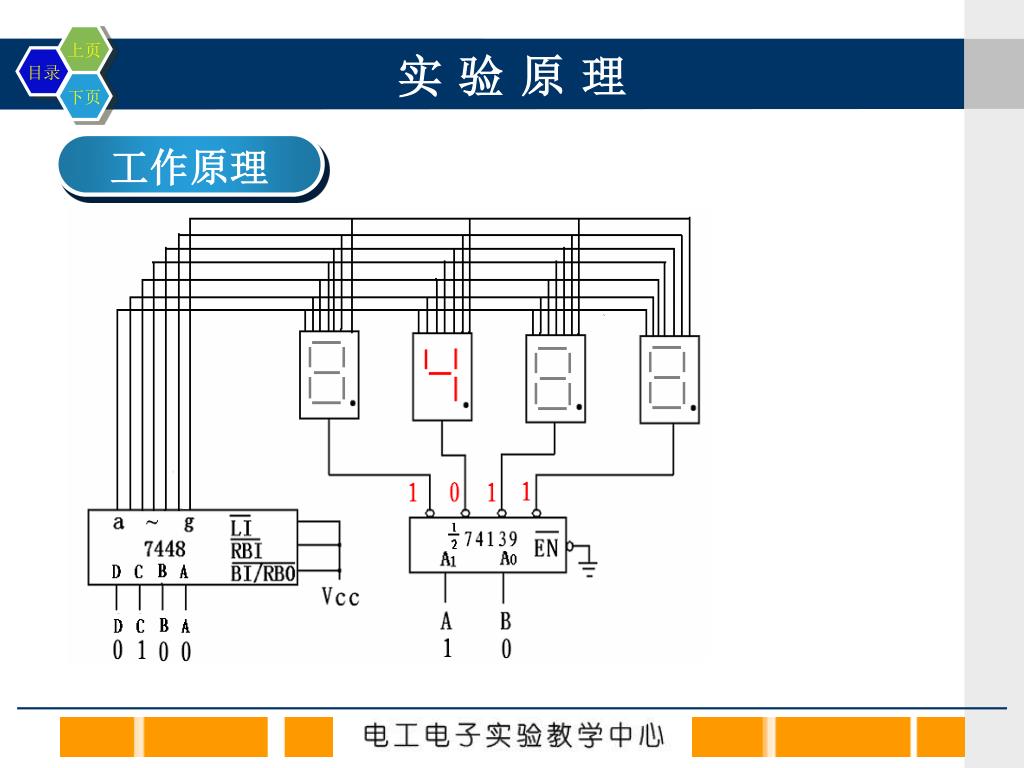

  13. 实 验 原 理 工作原理

  14. 实 验 原 理 工作原理

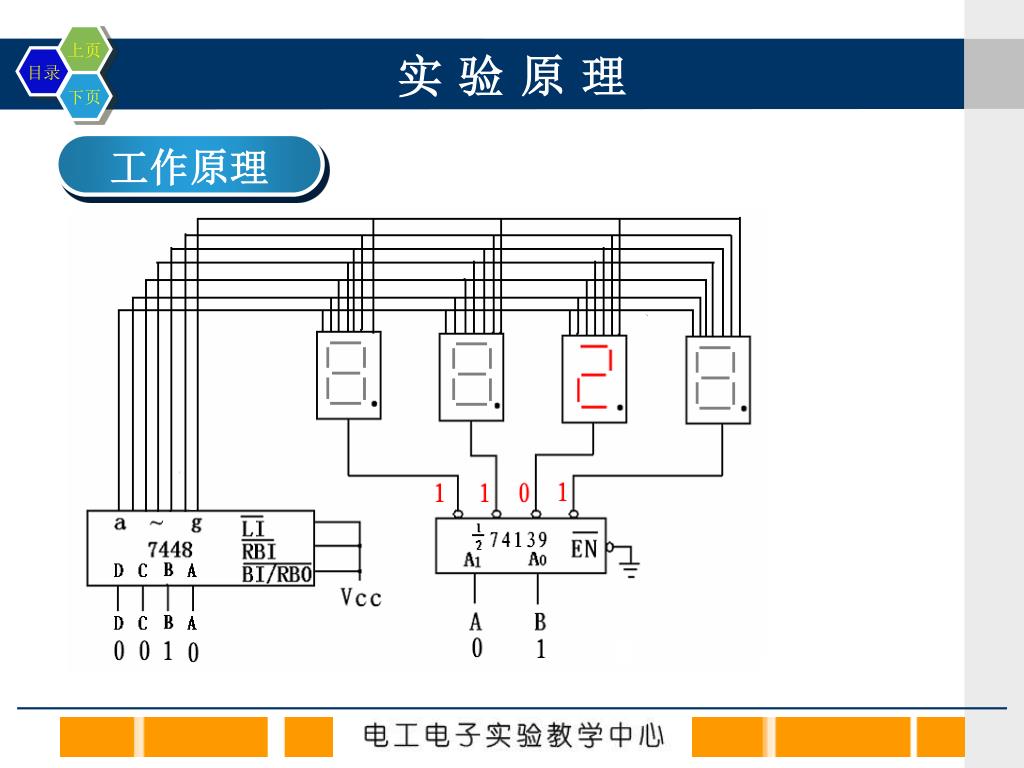

  15. 实 验 原 理 工作原理

  16. 实 验 原 理 工作原理

  17. 实 验 原 理 设计原理 ① 4位数码管共用一个7448BCD译码器。 ② 用两位二进制计数器的输出信号Q1、Q0，作为一片74139和两片74153的地址线。 ③ 74139的输出信号Y0、Y1、Y2、Y3，分别作为4位数码管的位线。

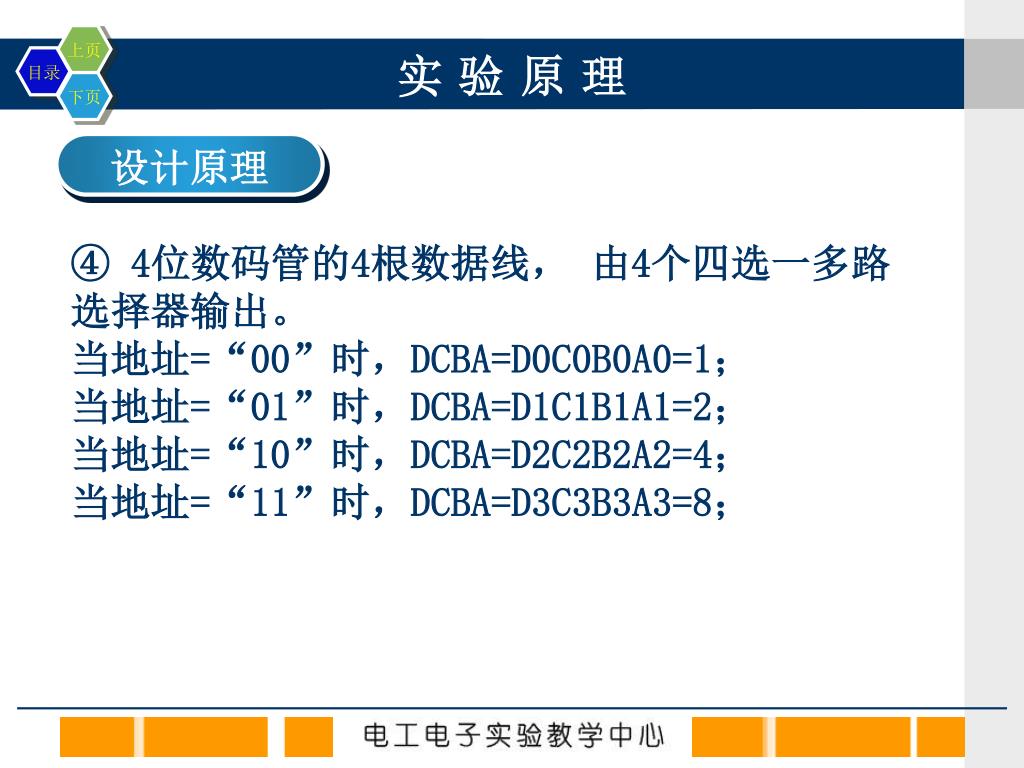

  18. 实 验 原 理 设计原理 ④ 4位数码管的4根数据线， 由4个四选一多路选择器输出。 当地址=“00”时，DCBA=D0C0B0A0=1； 当地址=“01”时，DCBA=D1C1B1A1=2； 当地址=“10”时，DCBA=D2C2B2A2=4； 当地址=“11”时，DCBA=D3C3B3A3=8；

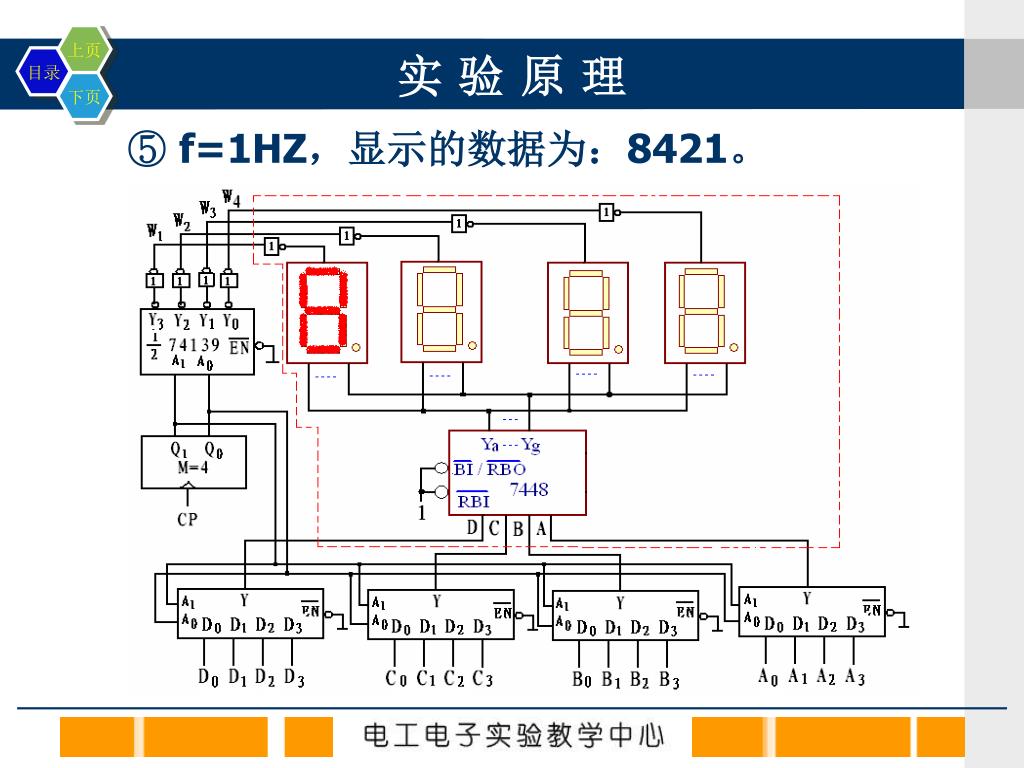

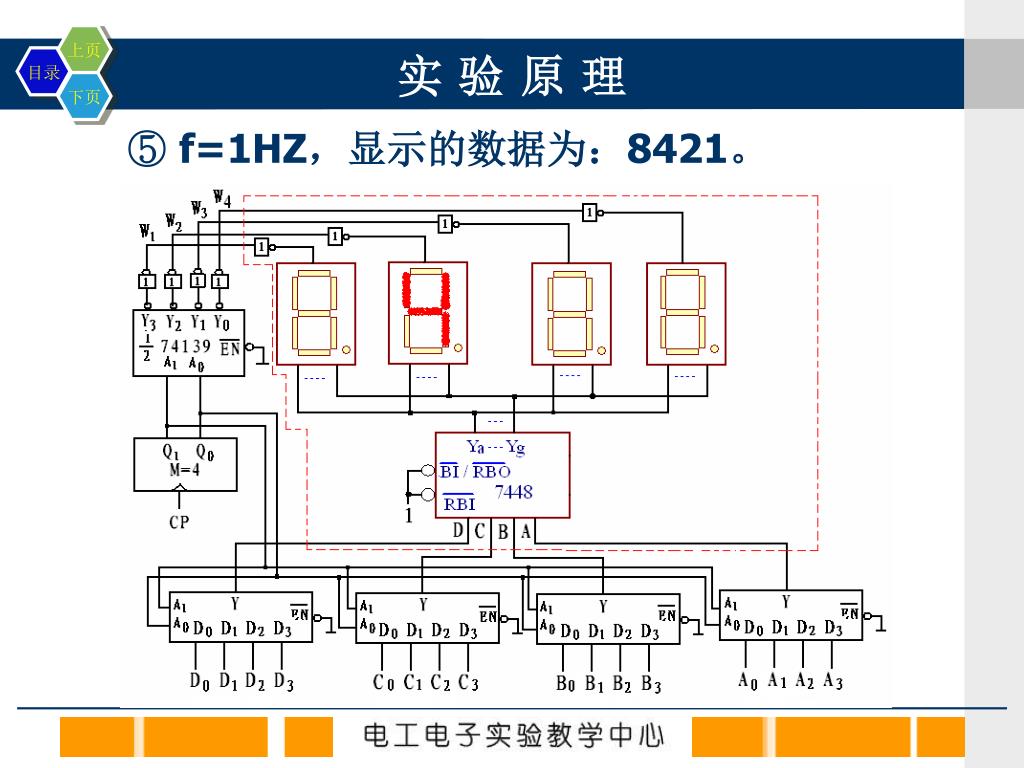

  19. 实 验 原 理 ⑤ f=1HZ，显示的数据为：8421。

  20. 实 验 原 理 ⑤ f=1HZ，显示的数据为：8421。

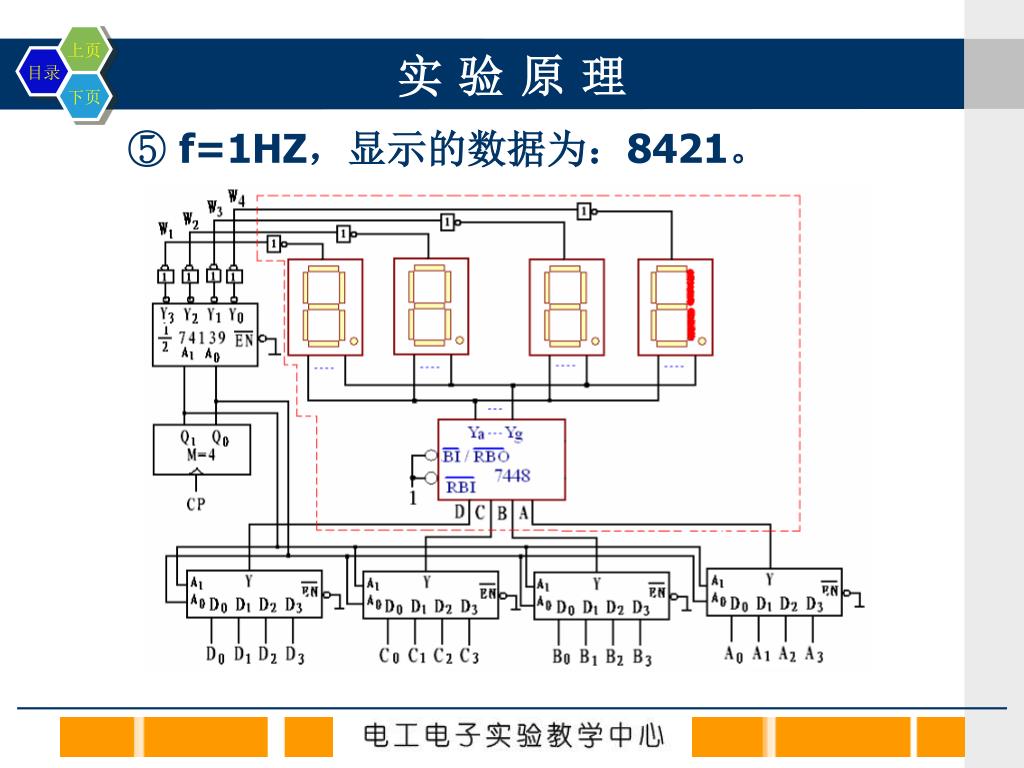

  21. 实 验 原 理 ⑤ f=1HZ，显示的数据为：8421。

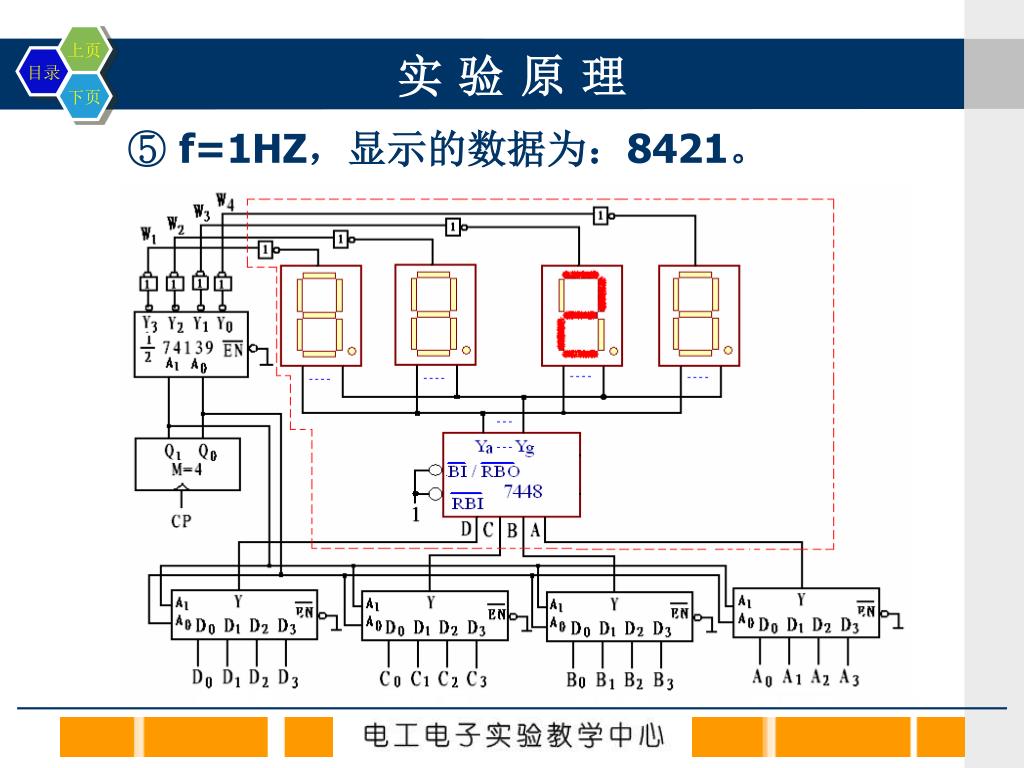

  22. 实 验 原 理 ⑤ f=1HZ，显示的数据为：8421。

  23. 实 验 原 理 ⑤ f=1HZ，显示的数据为：8421。

  24. 实 验 原 理 ⑥ f=100HZ，显示的数据为：8421。

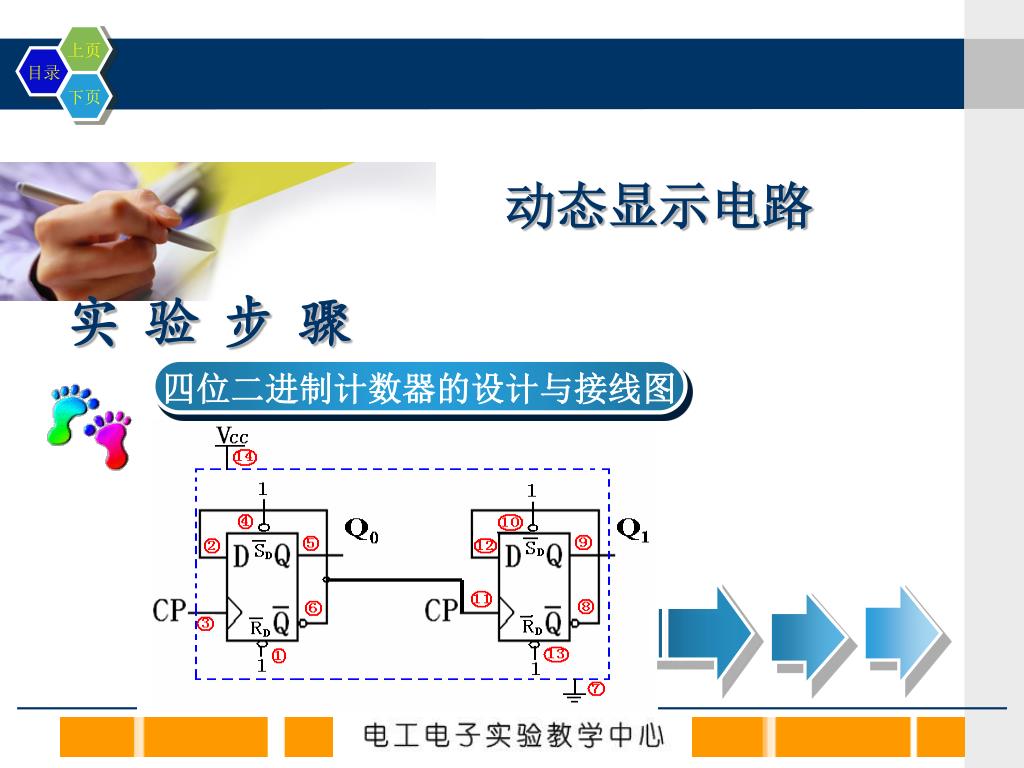

  25. 动态显示电路 实 验 步 骤 四位二进制计数器的设计与接线图

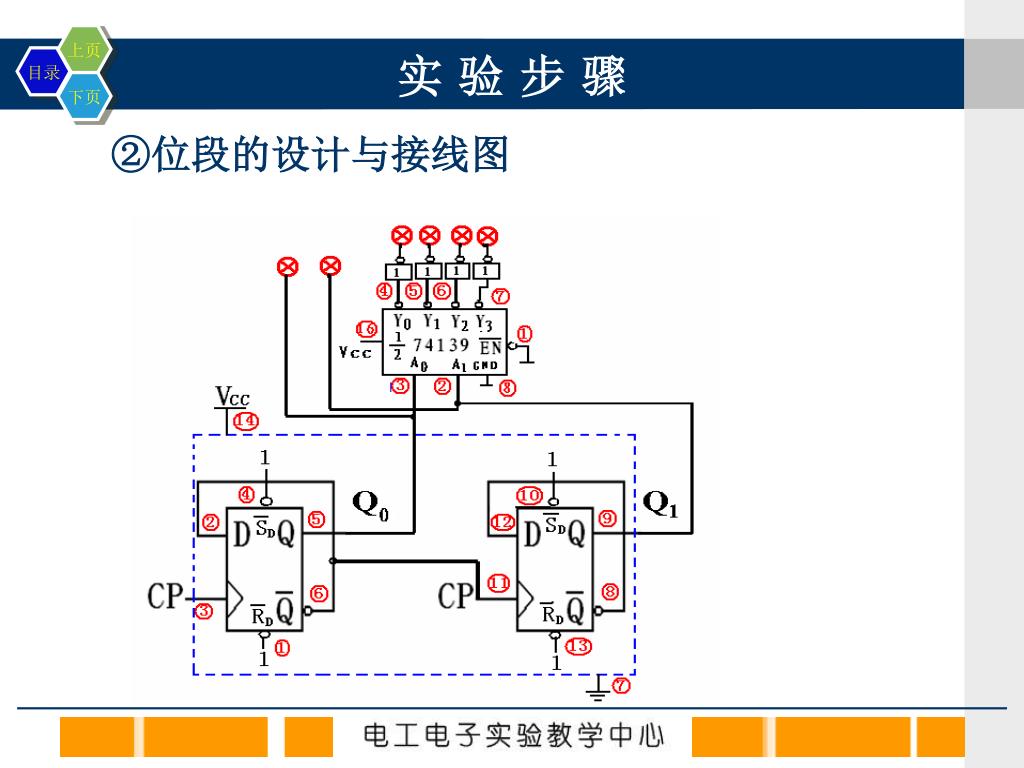

  26. 实 验 步 骤 ②位段的设计与接线图

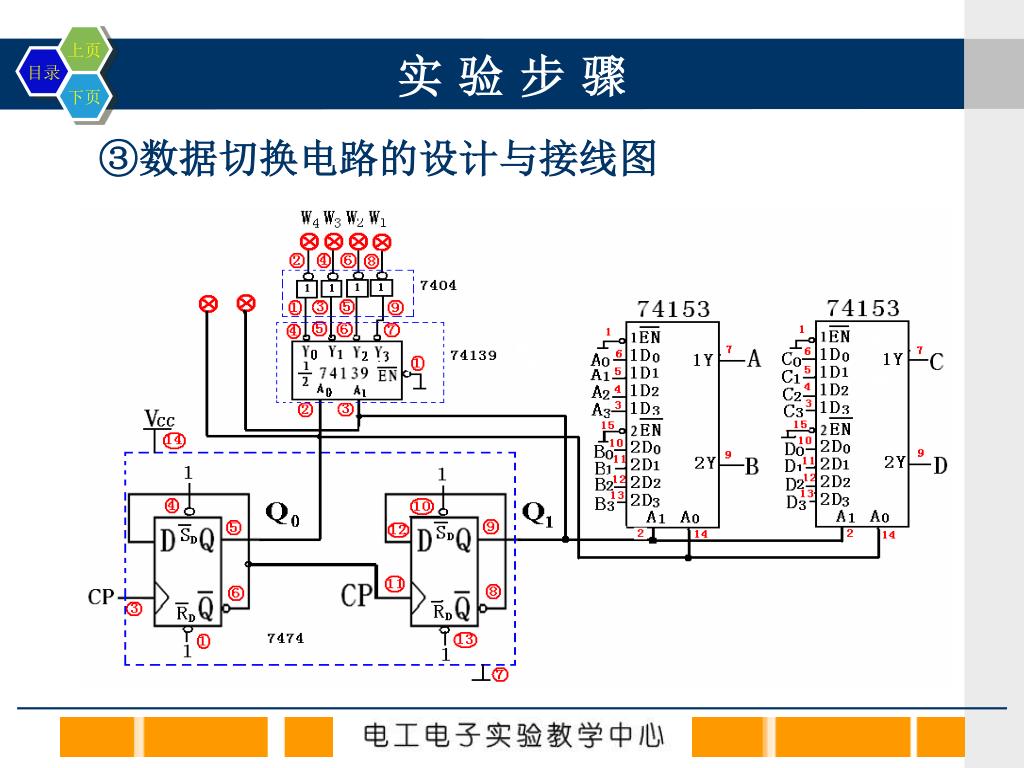

  27. 实 验 步 骤 ③数据切换电路的设计与接线图

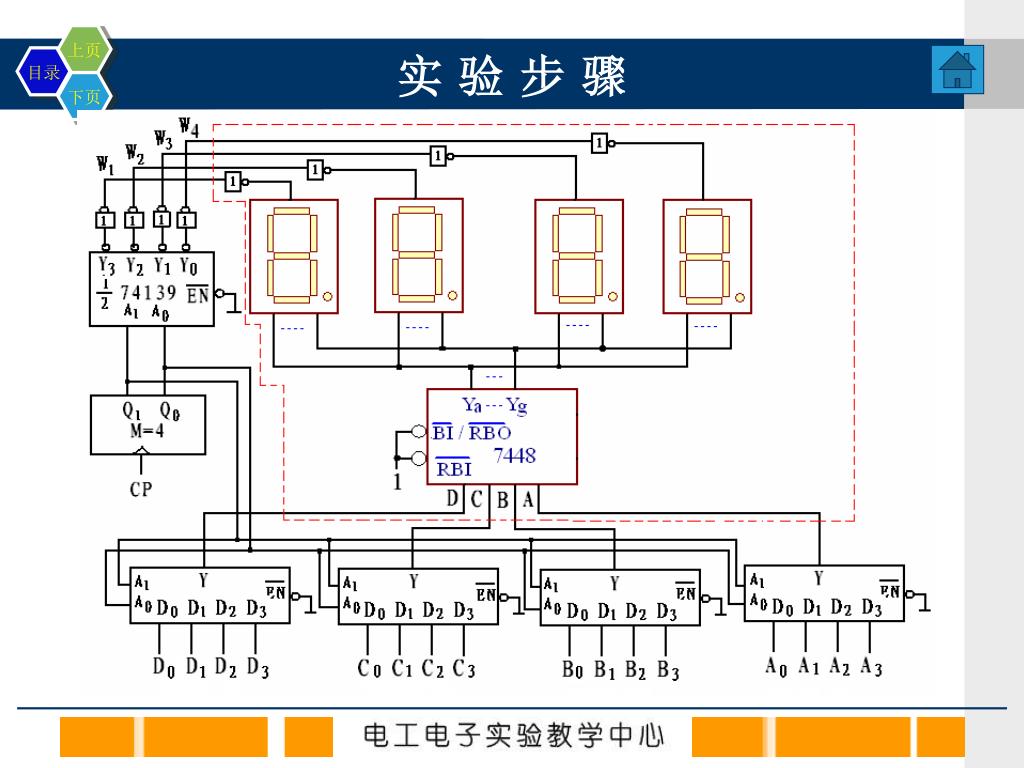

  28. 实 验 步 骤

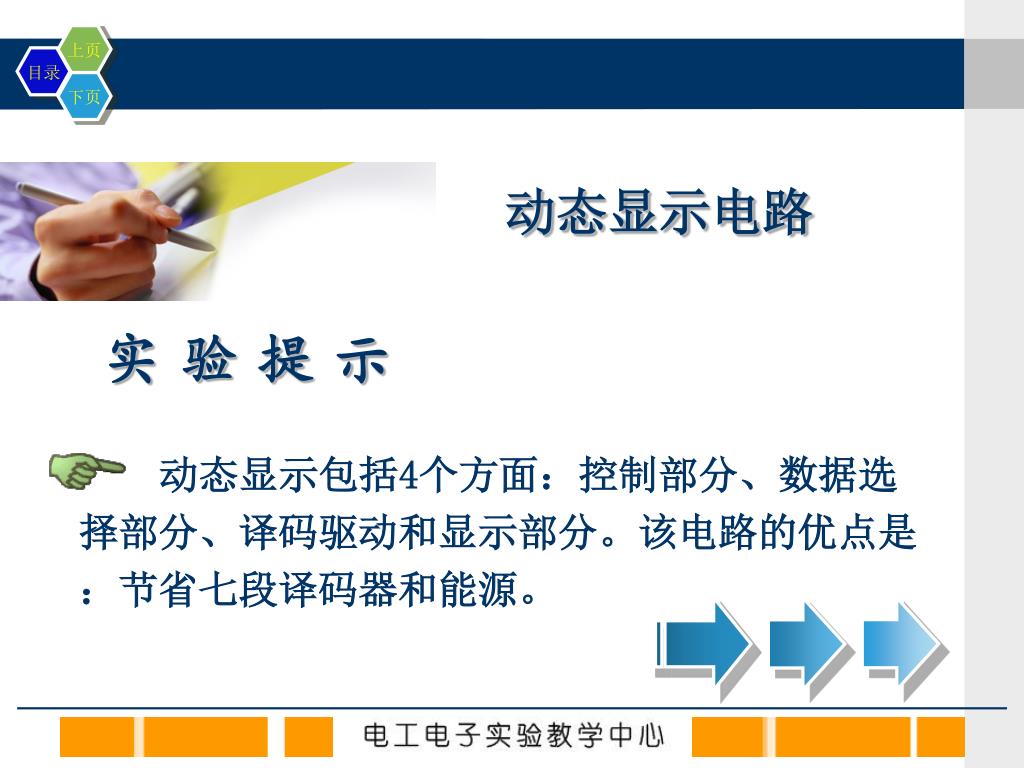

  29. 动态显示电路 实 验 提 示 动态显示包括4个方面：控制部分、数据选择部分、译码驱动和显示部分。该电路的优点是：节省七段译码器和能源。

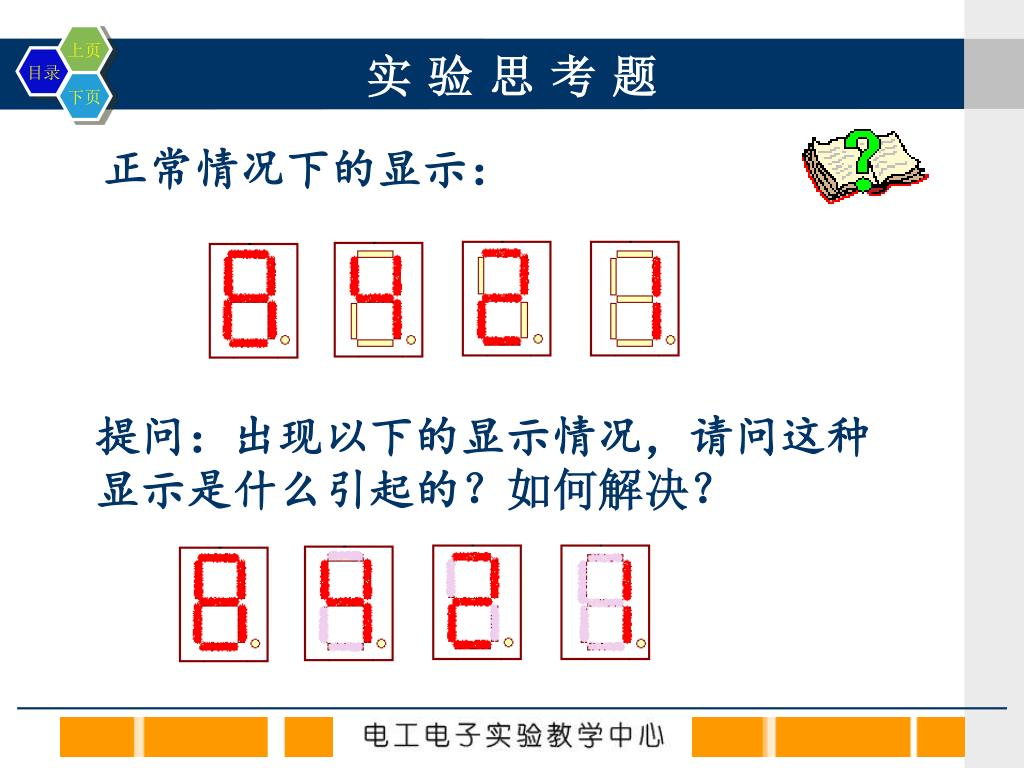

  30. 实 验 思 考 题 正常情况下的显示： 提问：出现以下的显示情况，请问这种显示是什么引起的？如何解决？

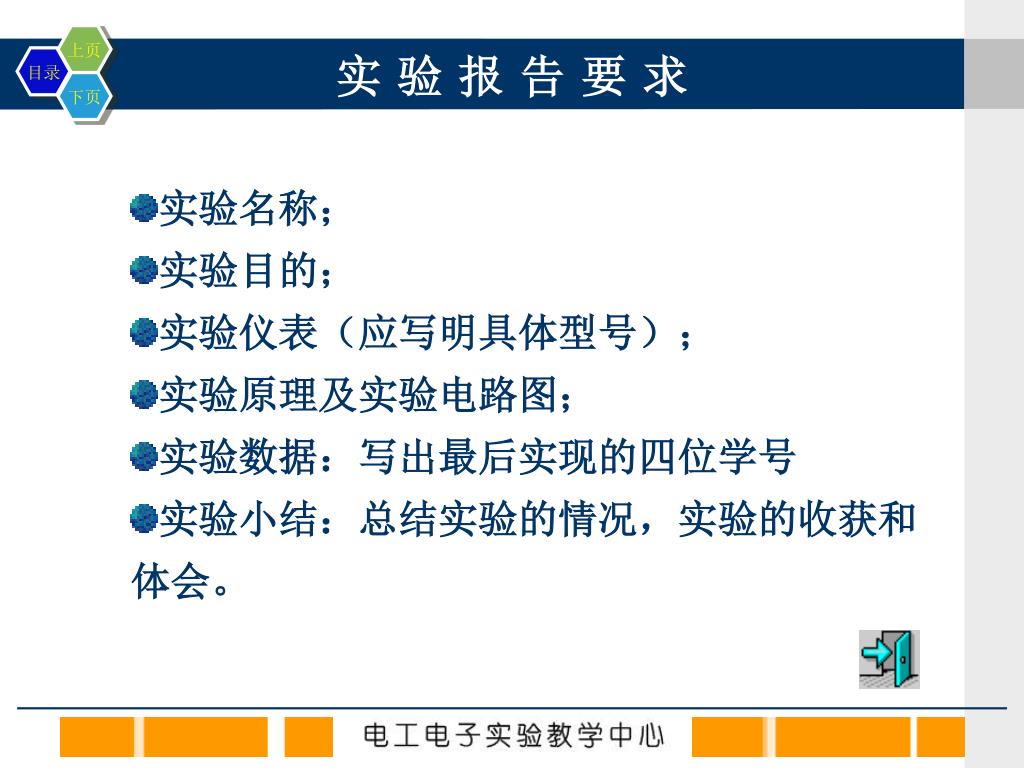

  31. 实 验 报 告 要 求 • 实验名称； • 实验目的； • 实验仪表（应写明具体型号）； • 实验原理及实验电路图； • 实验数据：写出最后实现的四位学号 • 实验小结：总结实验的情况，实验的收获和体会。

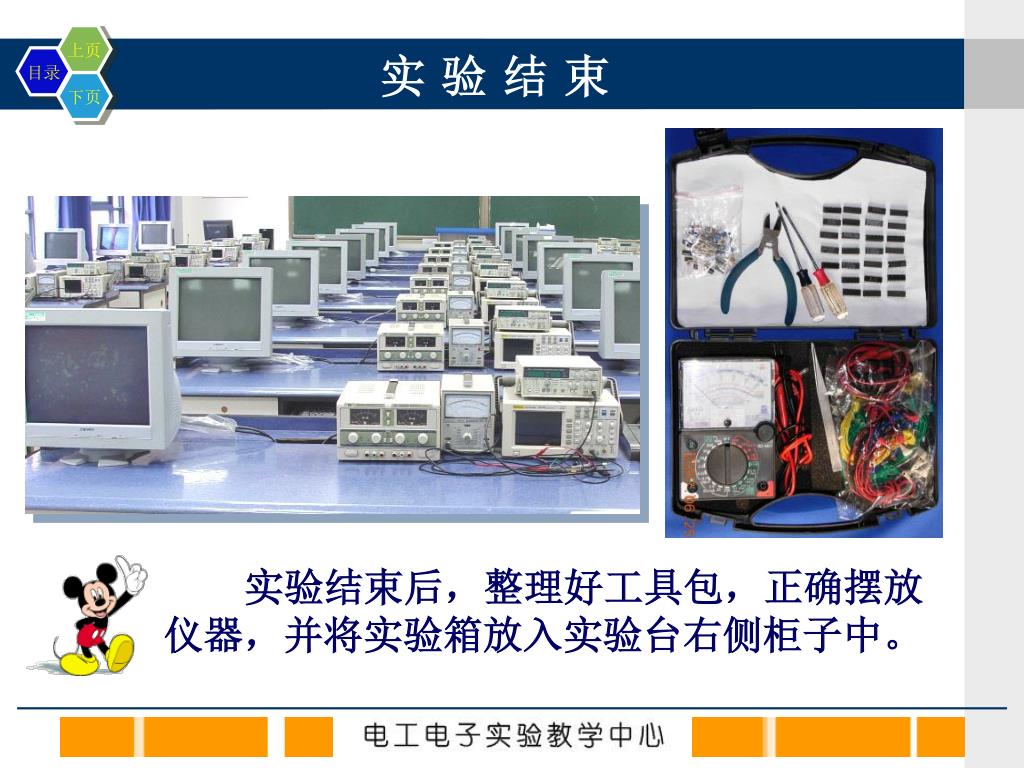

  32. 实 验 结 束 实验结束后，整理好工具包，正确摆放仪器，并将实验箱放入实验台右侧柜子中。

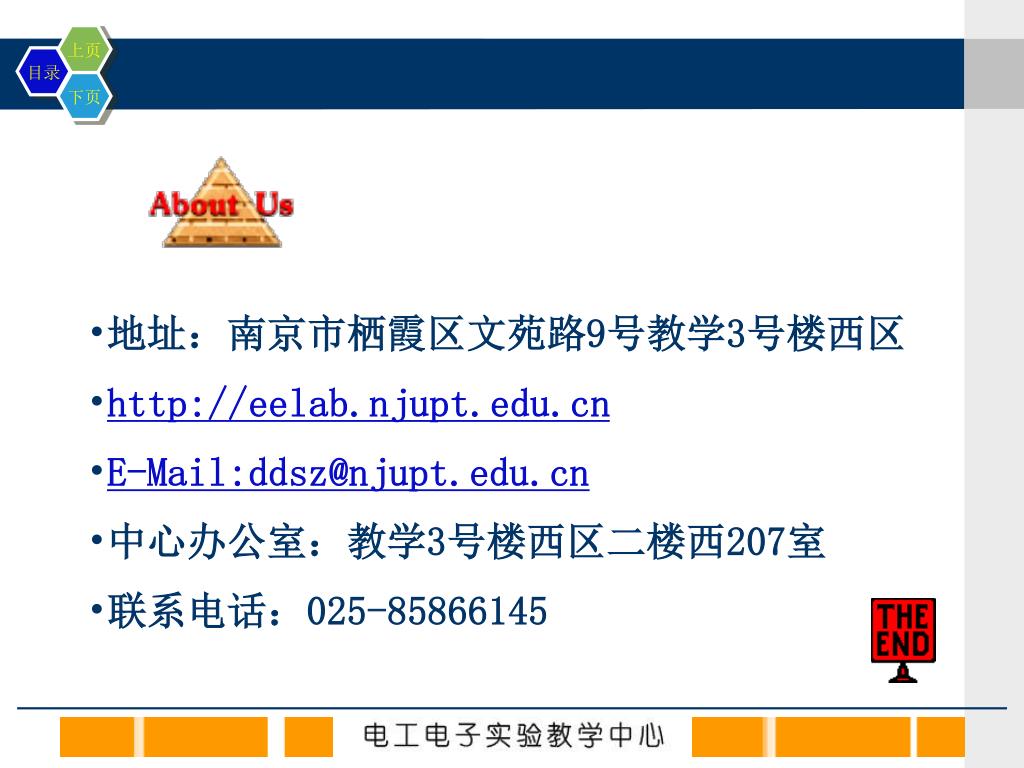

  33. 地址：南京市栖霞区文苑路9号教学3号楼西区 • http://eelab.njupt.edu.cn • E-Mail:ddsz@njupt.edu.cn • 中心办公室：教学3号楼西区二楼西207室 • 联系电话：025-85866145
