Simple Track (GPS) Introducción

1. Simple Track (GPS)Introducción para los Radios F121/F221

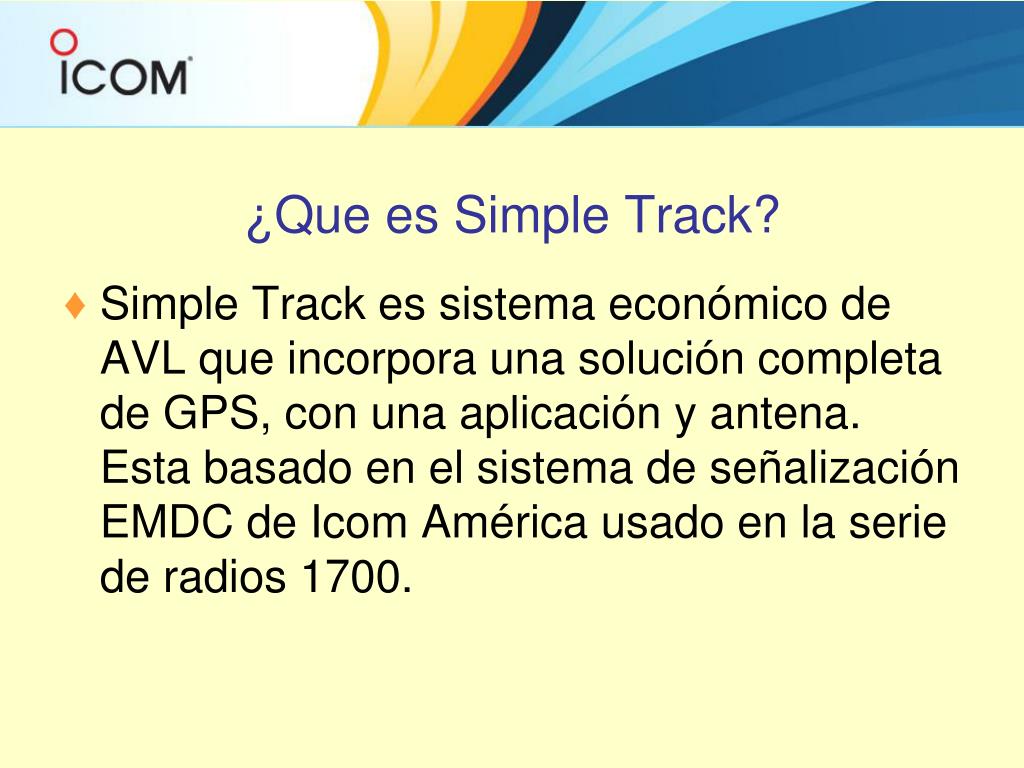

2. ¿Que es Simple Track? • Simple Track es sistema económico de AVL que incorpora una solución completa de GPS, con una aplicación y antena. Esta basado en el sistema de señalización EMDC de Icom América usado en la serie de radios 1700.

3. Características de Simple Track • Una solución AVL de bajo costo • Instalación simple • La posición del GPS es enviada automáticamente a intervalos de tiempo pre programados • La posición del GPS es enviada a el radio de despacho cada vez que el PTT es presionado o soltado • Trabaja con repetidores

4. ¿Que es necesario para demostrar Simple Track? • ICIC-F121/F221 o F521/F621 • UT-IA321A (Simple Track) • CS-UTIA321 software • OPC-1122U • IA10321A cable adaptador • IC-F1700 series EMDC (Actualizado) • OPC-1122U • EMDC Software de Despacho • Google Earth • Software de Demostracion de Mapas de IA

5. Demostración de Simple Track • Un IC-F121/221 • No necesita actualización

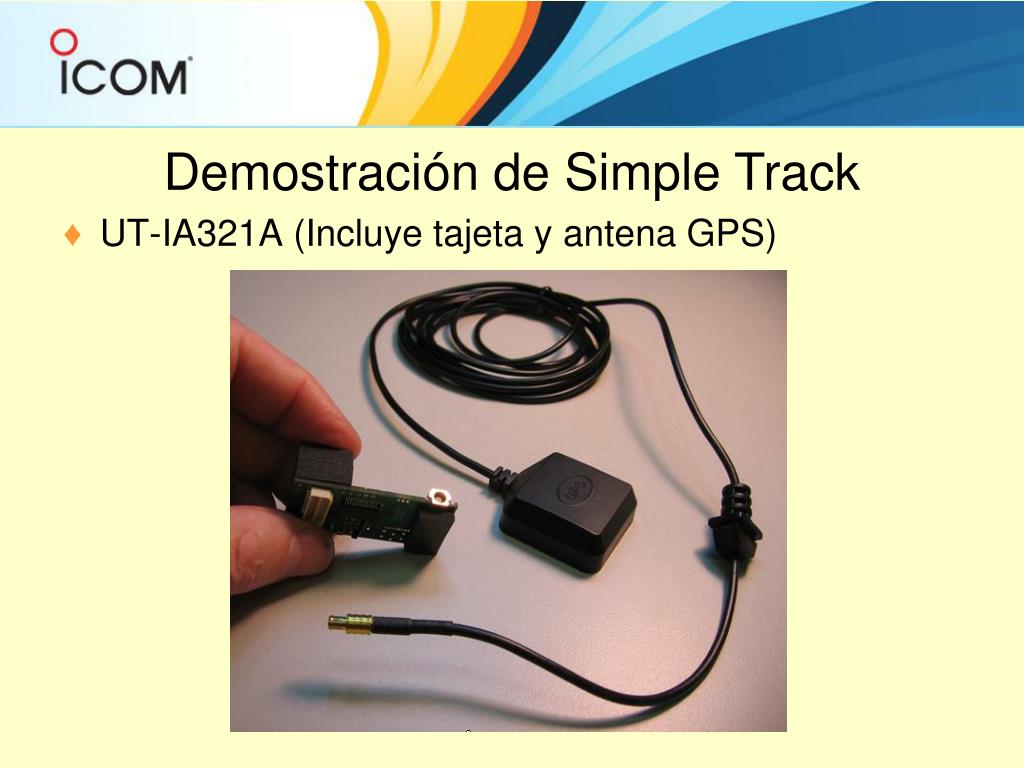

6. Demostración de Simple Track • UT-IA321A (Incluye tajeta y antena GPS)

7. OPC-1122U* IA10321A Cable adaptador Nota: Solo el cable de cloning USB puede ser usado cuando programa la tarjeta de GPS.

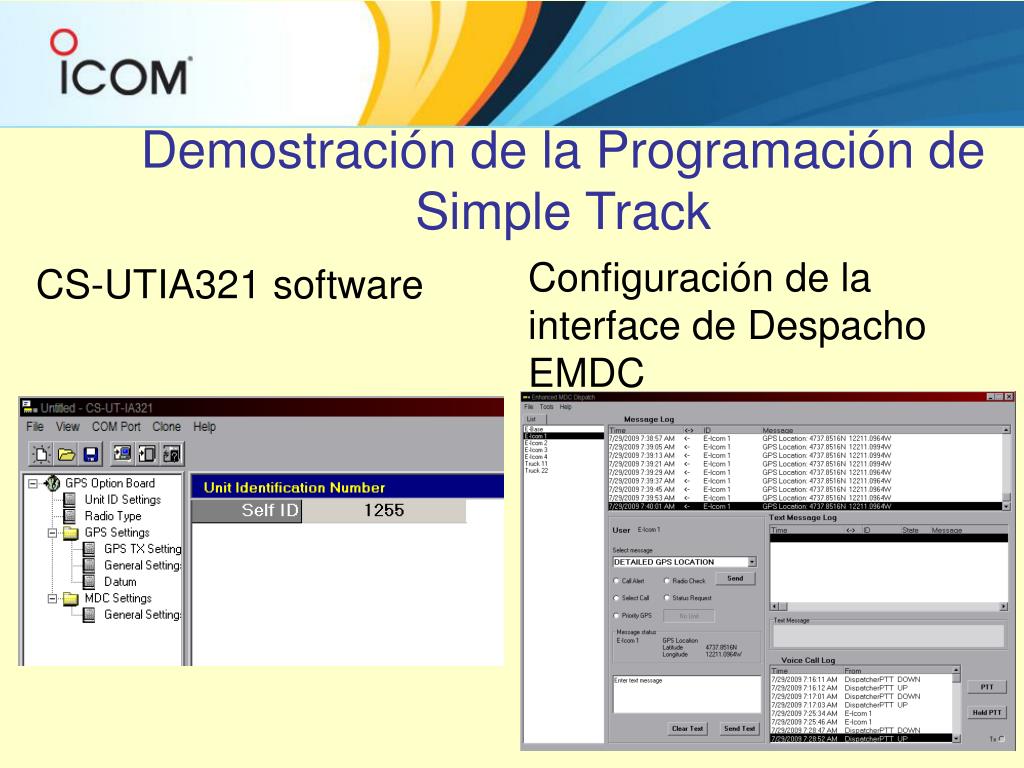

8. CS-UTIA321 software Demostración de la Programación de Simple Track Configuración de la interface de Despacho EMDC

9. Software para demostración de Google

10. Instalación de Simple Track : F121/221

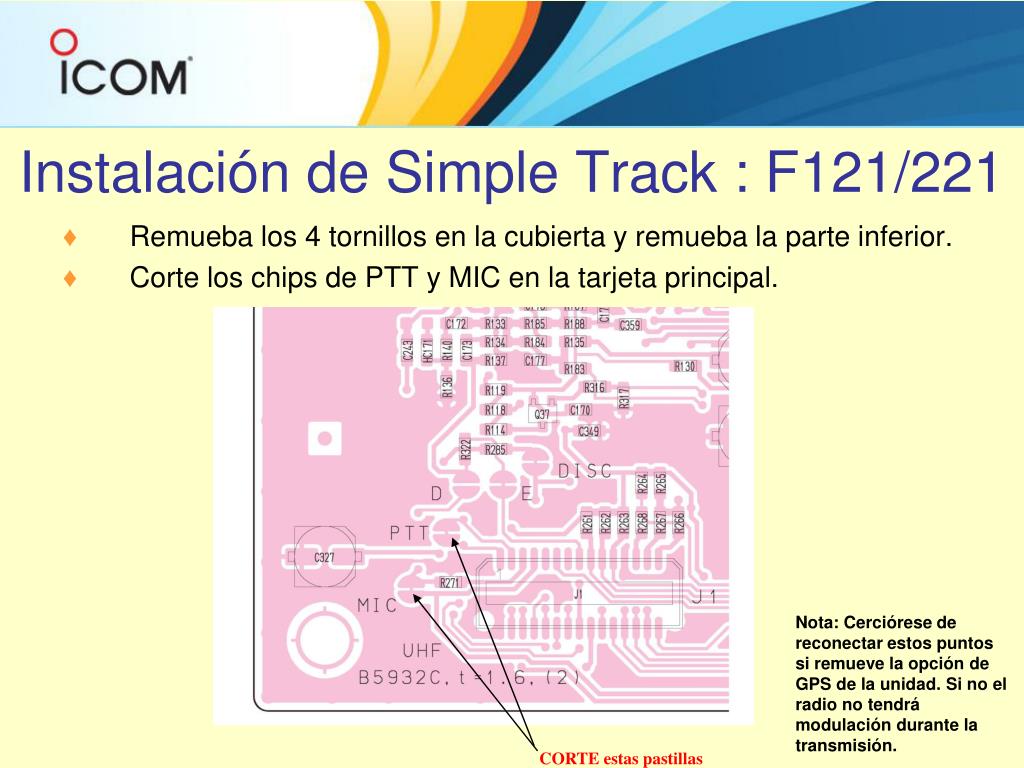

11. CORTE estas pastillas Instalación de Simple Track : F121/221 • Remueba los 4 tornillos en la cubierta y remueba la parte inferior. • Corte los chips de PTT y MIC en la tarjeta principal. Nota: Cerciórese de reconectar estos puntos si remueve la opción de GPS de la unidad. Si no el radio no tendrá modulación durante la transmisión.

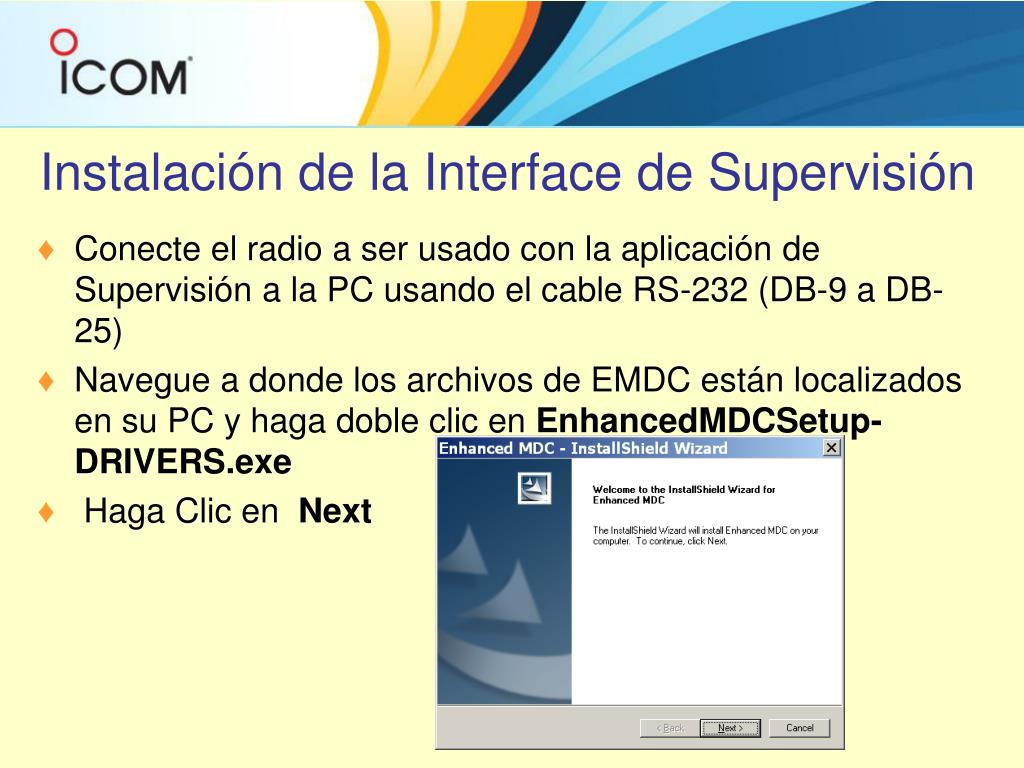

12. Instalación de la Interface de Supervisión • Conecte el radio a ser usado con la aplicación de Supervisión a la PC usando el cable RS-232 (DB-9 a DB-25) • Navegue a donde los archivos de EMDC están localizados en su PC y haga doble clic en EnhancedMDCSetup-DRIVERS.exe • Haga Clic en Next

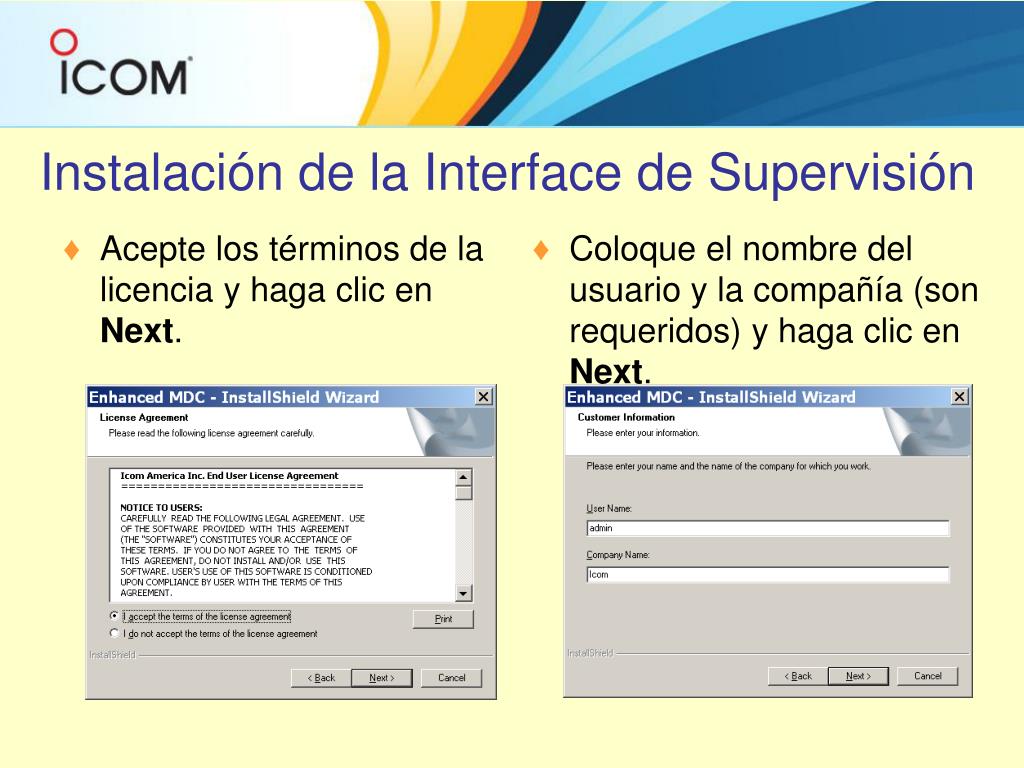

13. Instalación de la Interface de Supervisión • Acepte los términos de la licencia y haga clic en Next. • Coloque el nombre del usuario y la compañía (son requeridos) y haga clic en Next.

14. Instalación de la Interface de Supervisión • Haga Clic en Typical y Next • Haga Clic en Next.

15. Instalación de la Interface de Supervisión • Haga Clic en Next.

16. Instalación de la Interface de Supervisión • Coloque el ID de radio a ser usado para Supervisión • Asegúrese que el puerto de COM coincide con el puerto asignado por el “driver” y asegúrese que la velocidad de transmisión es 4800. • Haga Clic en Next.

17. Instalación de la Interface de Supervisión • Seleccione un puerto disponible para el Radio Driver Port y Application Port y Haga Clic en OK • Haga Clic en New. Esto le permite crear un par de puertos virtuales para ser usado por la interface de E MDC

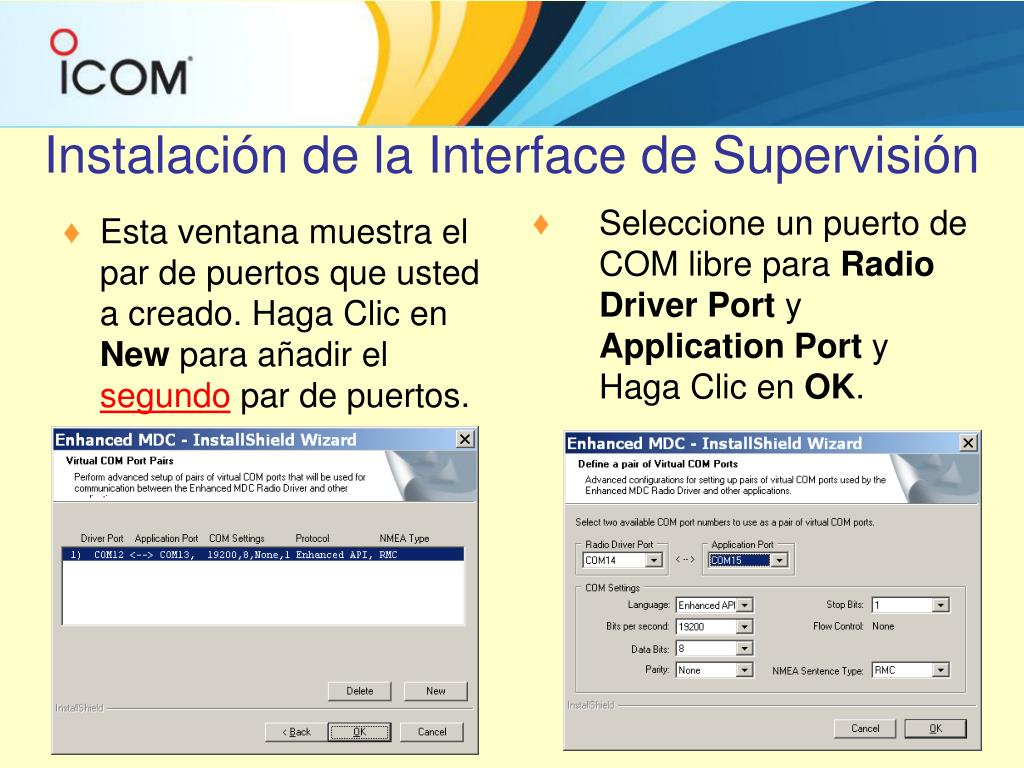

18. Instalación de la Interface de Supervisión • Seleccione un puerto de COM libre para Radio Driver Port y Application Port y Haga Clic en OK. • Esta ventana muestra el par de puertos que usted a creado. Haga Clic en New para añadir el segundo par de puertos.

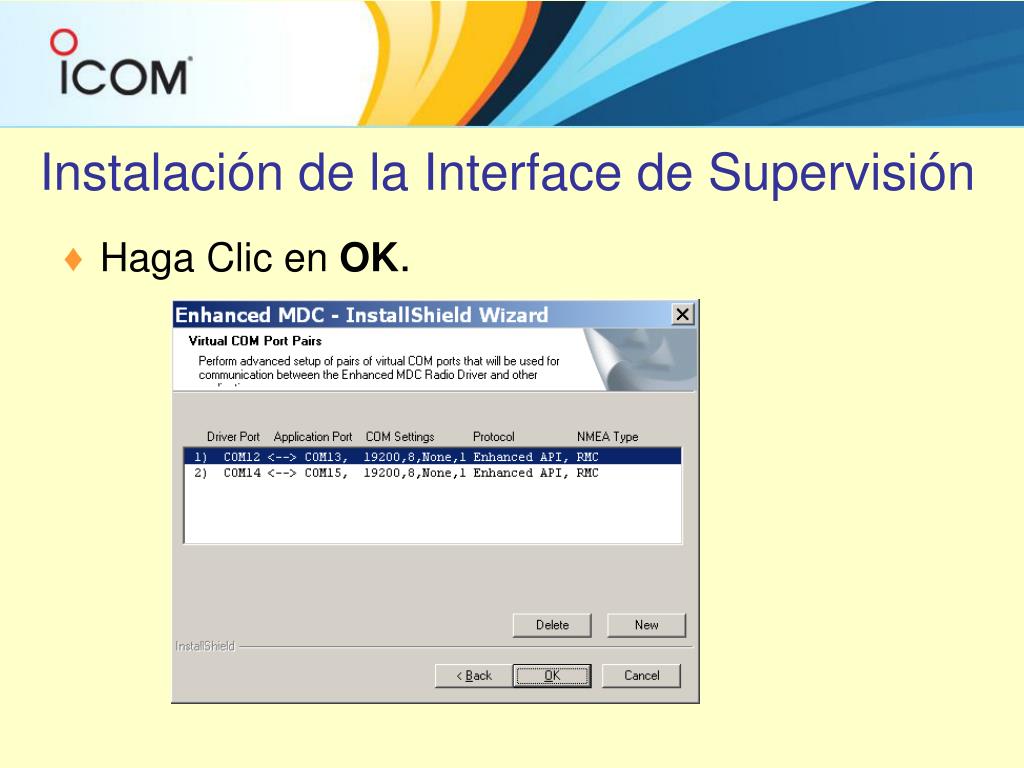

19. Instalación de la Interface de Supervisión • Haga Clic en OK.

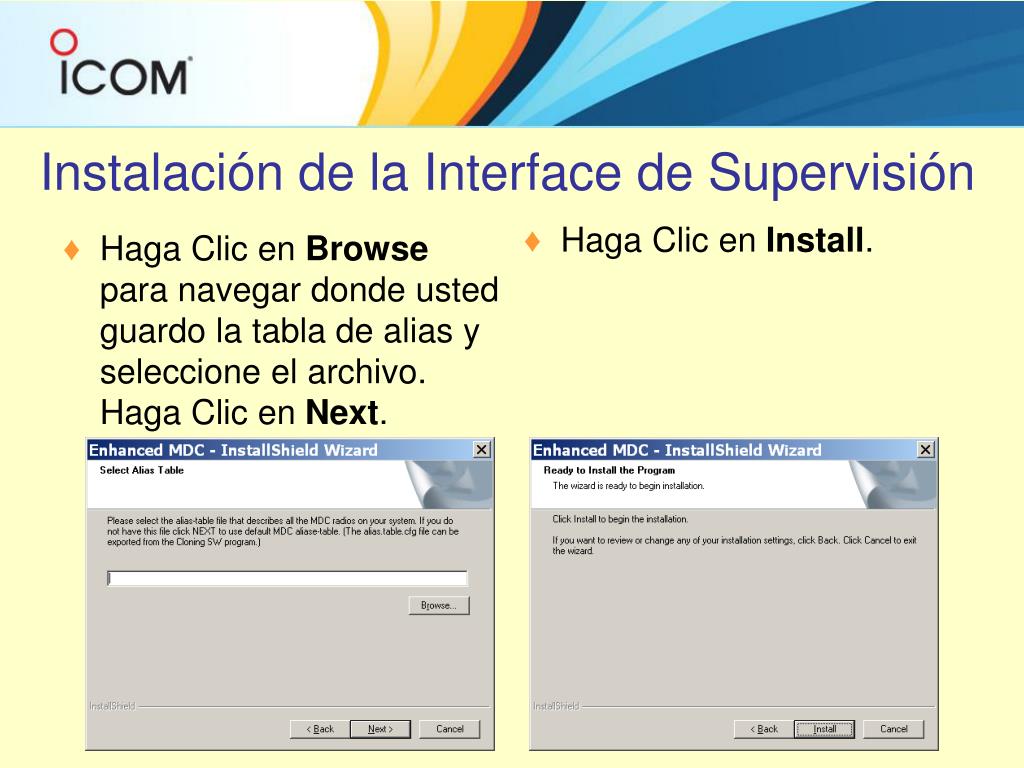

20. Instalación de la Interface de Supervisión • Haga Clic en Install. • Haga Clic en Browse para navegar donde usted guardo la tabla de alias y seleccione el archivo. Haga Clic en Next.

21. Instalación de la Interface de Supervisión • Haga Clic en Finished. • Re-inicialice la computadora para habilitar la interface de Supervisión. • Haga Clic en Next.

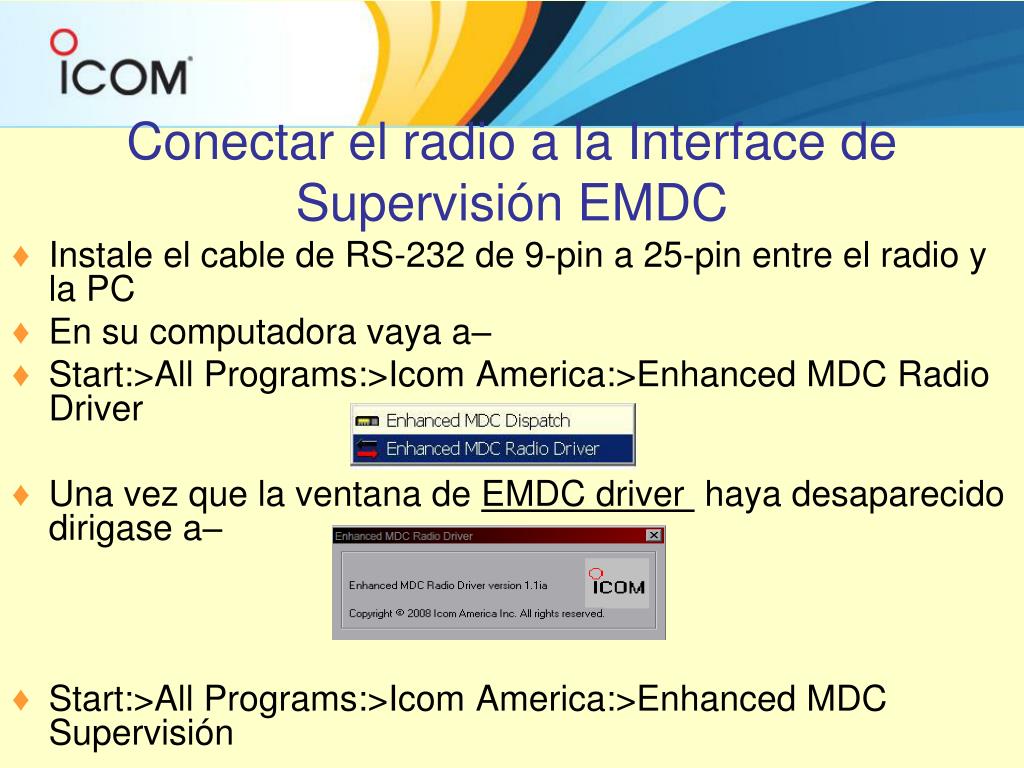

22. Conectar el radio a la Interface de Supervisión EMDC • Instale el cable de RS-232 de 9-pin a 25-pin entre el radio y la PC • En su computadora vaya a– • Start:>All Programs:>Icom America:>Enhanced MDC Radio Driver • Una vez que la ventana de EMDC driver haya desaparecido dirigase a– • Start:>All Programs:>Icom America:>Enhanced MDC Supervisión

23. Simple Track (GPS)para Demostración con Google F121/F221

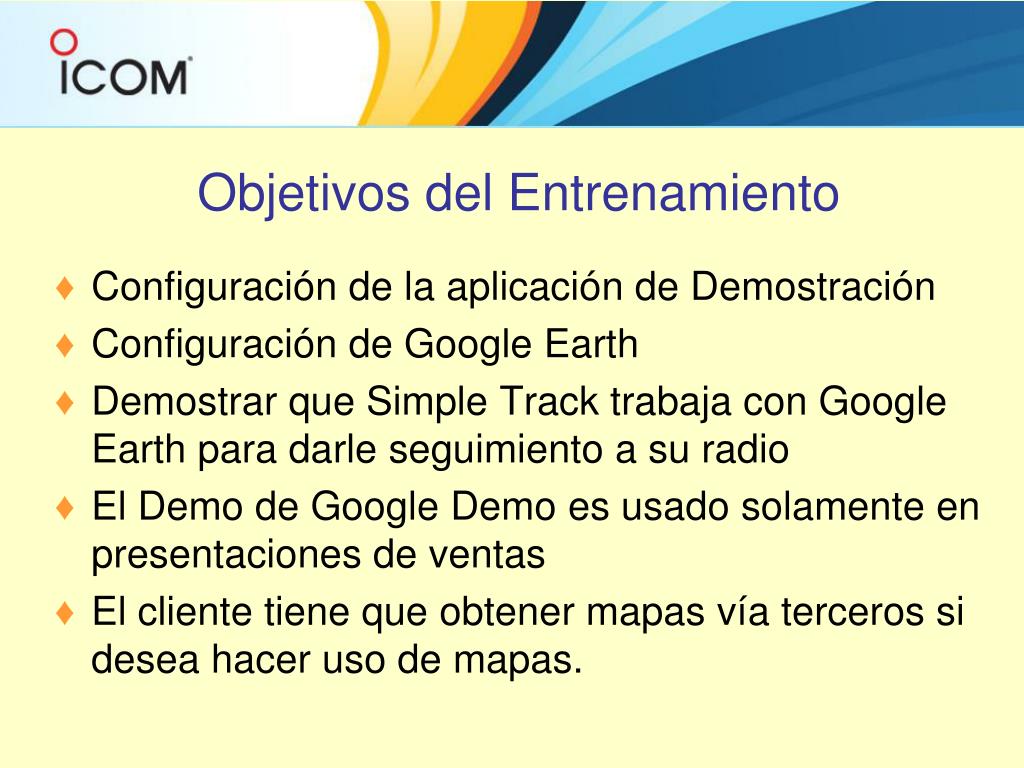

24. Objetivos del Entrenamiento • Configuración de la aplicación de Demostración • Configuración de Google Earth • Demostrar que Simple Track trabaja con Google Earth para darle seguimiento a su radio • El Demo de Google Demo es usado solamente en presentaciones de ventas • El cliente tiene que obtener mapas vía terceros si desea hacer uso de mapas.

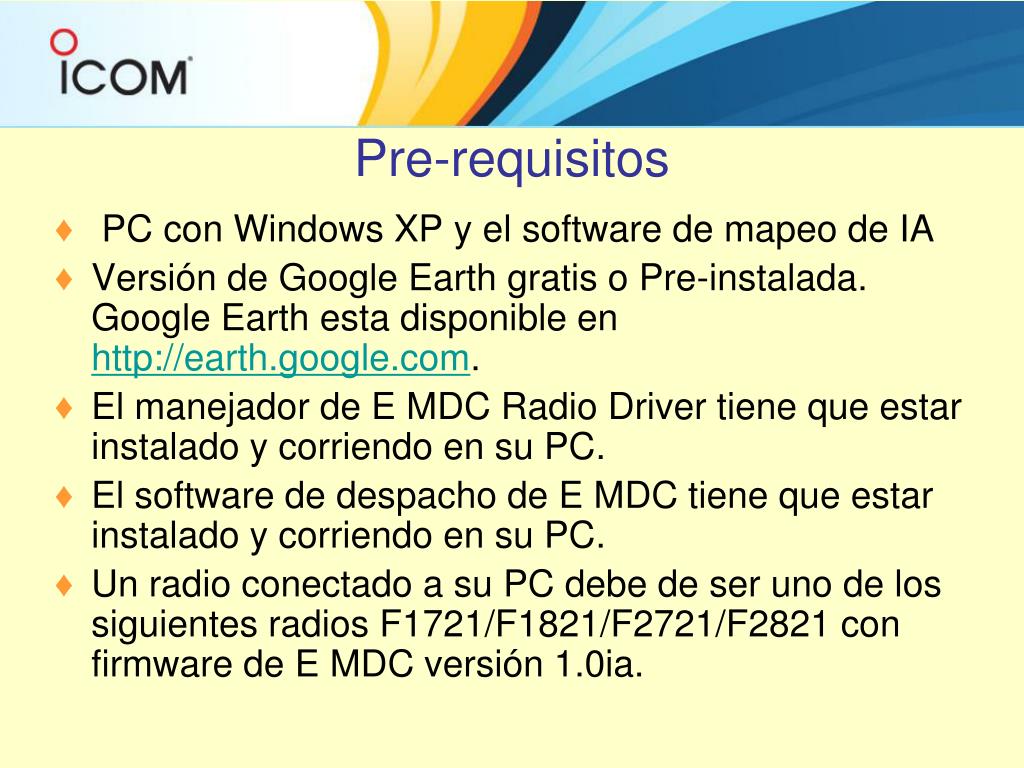

25. Pre-requisitos • PC con Windows XP y el software de mapeo de IA • Versión de Google Earth gratis o Pre-instalada. Google Earth esta disponible en http://earth.google.com. • El manejador de E MDC Radio Driver tiene que estar instalado y corriendo en su PC. • El software de despacho de E MDC tiene que estar instalado y corriendo en su PC. • Un radio conectado a su PC debe de ser uno de los siguientes radios F1721/F1821/F2721/F2821 con firmware de E MDC versión 1.0ia.

26. Configuración del Software para demostrar Mapping • Abra la aplicación para demostrar IA Mapping V 1.0ia • Si la configuración del puerto esta correcta y el puerto de Com esta disponible para uso exclusivo de la aplicación el Com Port status de IA Mapping Demonstrator se vera de esta forma:

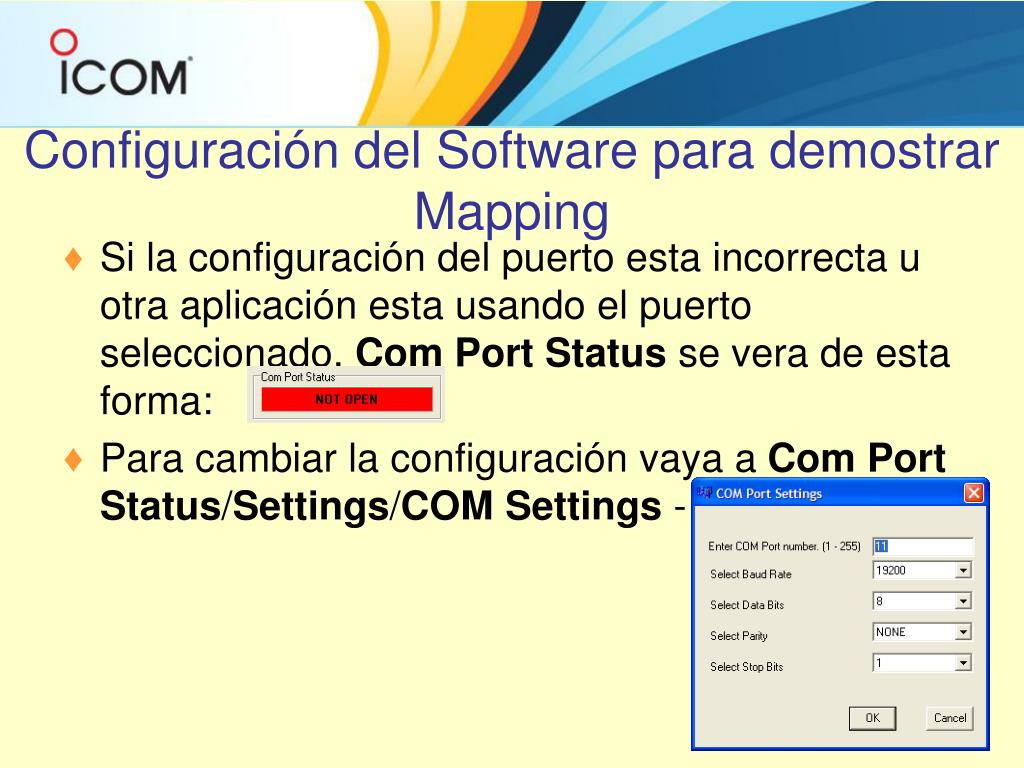

27. Configuración del Software para demostrar Mapping • Si la configuración del puerto esta incorrecta u otra aplicación esta usando el puerto seleccionado, Com Port Status se vera de esta forma: • Para cambiar la configuración vaya a Com Port Status/Settings/COM Settings -

28. Configuración del Software para demostrar Mapping • Vaya a Setting:> Output Location • Navegue a la carpeta donde desea guardar la información de la localización reportada por sus radios Haga Clic en Save.

29. Configuración de Google Earth • Ejecute Google Earth • Seleccione Add y haga clic en Network Link

30. Configuración de Google Earth • Escriba un nombre para identificar Network Link y haga clic en el botón de Browse.

31. Configuración de Google Earth • Cuando la ventana de Google Earth abra, navegue a la carpeta que contiene el demostrador de IA Mapping que usted creo cuando configuro el IA Mapping Demonstrator. • Seleccione el archivo (archivo.kml) y haga clic en Open.

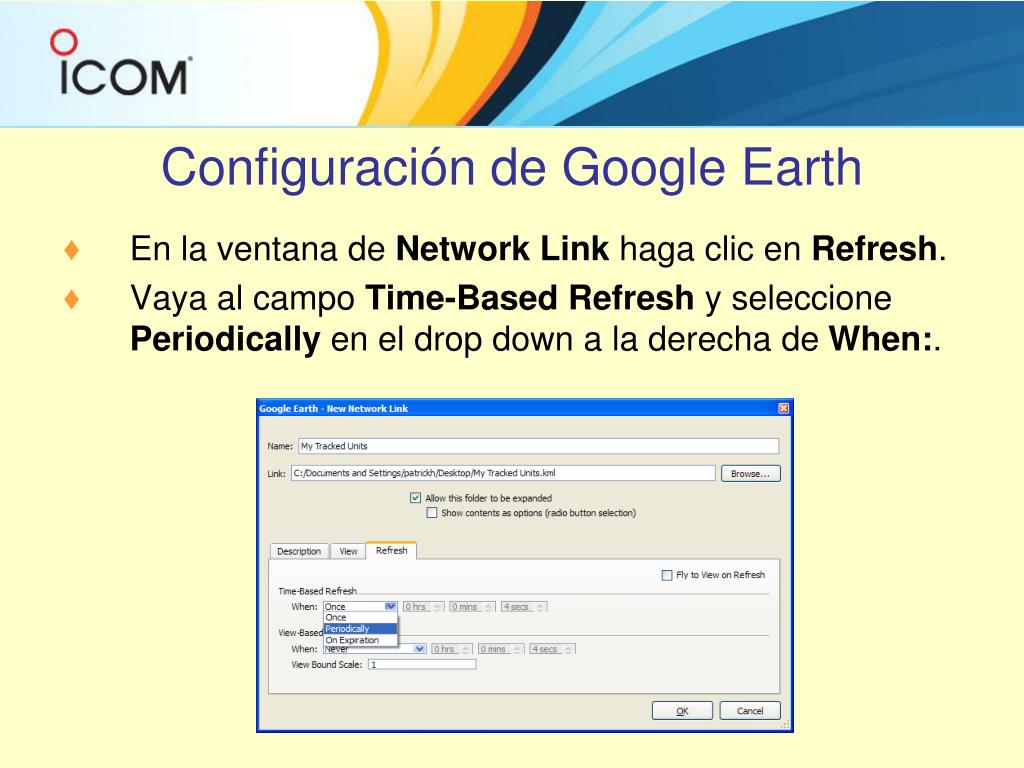

32. Configuración de Google Earth • En la ventana de Network Link hagaclic en Refresh. • Vaya al campo Time-Based Refresh y seleccione Periodically en el drop down a la derecha de When:.

33. Configuración de Google Earth • Mantenga el refresh rate de 4 segundos que viene por defecto y haga clic en OK para completar la creación del Network Link. • Completado el proceso podrá encontrar el nuevo Network Link localizado en Places debajo de My Places.

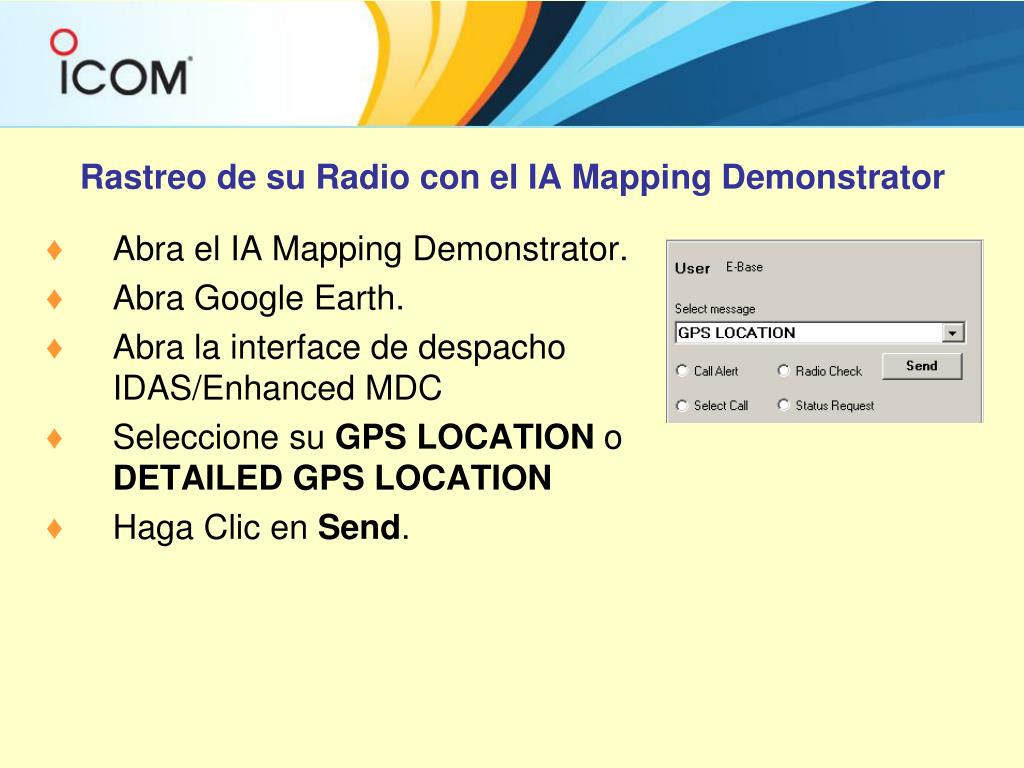

34. Rastreo de su Radio con el IA Mapping Demonstrator • Abra el IA Mapping Demonstrator. • Abra Google Earth. • Abra la interface de despacho IDAS/Enhanced MDC • Seleccione su GPS LOCATION o DETAILED GPS LOCATION • Haga Clic en Send.

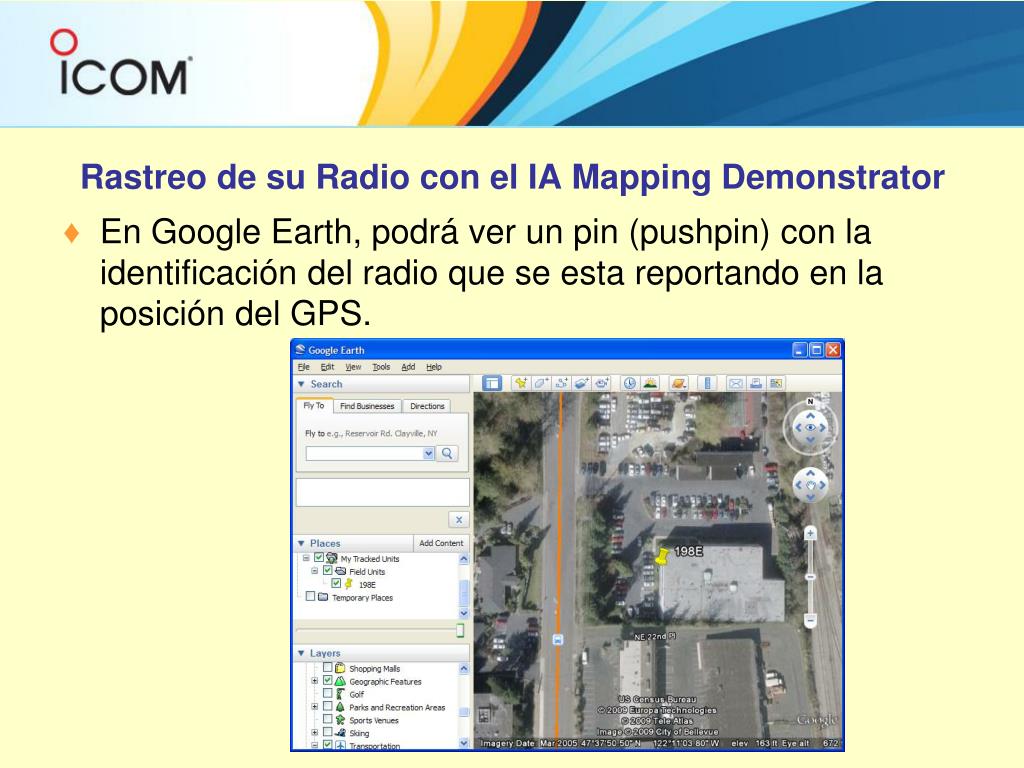

35. Rastreo de su Radio con el IA Mapping Demonstrator • En Google Earth, podrá ver un pin (pushpin) con la identificación del radio que se esta reportando en la posición del GPS.
