ИСПОЛЬЗОВАНИЕ

КАРТ


5824271

ОПРЕДЕЛЕНИЕ

Определение Международной Картографической Ассоциации (МКА):

КАРТОГРАФИЯ – НАУКА О КАРТАХ, КАК ОСОБОМ СПОСОБЕ ИЗОБРАЖЕНИЯ ДЕЙСТВИТЕЛЬНОСТИ, ИХ СОЗДАНИИ И ИСПОЛЬЗОВАНИИ

Определение Российского Государственного Стандарта:

КАРТОГРАФИЯ – ОБЛАСТЬ НАУКИ, ТЕХНИКИ И ПРОИЗВОДСТВА, ОХВАТЫВАЮЩАЯ ИЗУЧЕНИЕ, СОЗДАНИЕ И ИСПОЛЬЗОВАНИЕ КАРТОГРАФИЧЕСКИХ ПРОИЗВЕДЕНИЙ

  • КАРТОГРАФИЯ СУЩЕСТВУЕТ В З ФОРМАХ:

  • НАУКА ОБ ОТОБРАЖЕНИИ И ПОЗНАНИИ ЯВЛЕНИЙ ПРИРОДЫ И ОБЩЕСТВА ПРОСРЕДСТВОМ КАРТ

  • ОБЛАСТЬ ТЕХНИКИ И ТЕХНОЛОГИИ СОЗДАНИЯ И ИСПОЛЬЗОВАНИЯ КАРТОГРАФИЧЕСКИХ ПРОИЗВЕДЕНИЙ

  • ОТРАСЛЬ ПРОИЗВОДСТВА, ВЫПУСКАЮЩАЯ КАРТОГРАФИЧЕСКУЮ ПРОДУКЦИЮ


5824271

СТРУКТУРА КАРТОГРАФИИ

Общая теория картографии – учение о

картографическом отображении

действительности, предмете и

методе картографии как науки.

Картоведение – общее учение о

картографических произведениях


5824271

СТРУКТУРА КАРТОГРАФИИ

История картографии (картографической

науки и картографического производства) –

исследует развитие методологических

основ картографии, её идей, концепций

и теорий, а также современное состояние

и перспективы развития.


5824271

СТРУКТУРА КАРТОГРАФИИ

Математическая картография

(теория картографических проекций) –

разрабатывает теорию и методы создания

картографических проекций, распределение

искажений в них, построение картографи-

ческих сеток с заданными параметрами.


5824271

СТРУКТУРА КАРТОГРАФИИ

Проектирование и составление карт -

изучает теорию и методы составления и

редактирования карт.


5824271

СТРУКТУРА КАРТОГРАФИИ

Оформление карт – рассматривает теорию

знаковых систем, художественный дизайн

карт, а также способы и приёмы

графического изготовления карт.


5824271

СТРУКТУРА КАРТОГРАФИИ

Картографическая топонимика – изучает

географические названия и термины, их

смысловое значение, разрабатывает

стандарты для передачи топонимов .


5824271

СТРУКТУРА КАРТОГРАФИИ

Издание карт – занимается изучением и

разработкой методов воспроизведения и

размножения геоизображений.

Экономика и организация

картографического производства – изучает

проблемы оптимальной организации

производства.


5824271

СТРУКТУРА КАРТОГРАФИИ

Картографическое источниковедение –

изучает и разрабатывает методы оценки

и систематизации картографических

источников, используемых для составления

карт.


5824271

СТРУКТУРА КАРТОГРАФИИ

Картографическая информатика – изучает

и разрабатывает методы сбора, хранения

и предоставления потребителям

информации о геоизображениях, базах данных

и источниках.

Картобиблиография – занимается

систематизацией геоизображений,

составлением указателей, списков, обзоров.


5824271

СТРУКТУРА КАРТОГРАФИИ

ИСПОЛЬЗОВАНИЕ КАРТ– раздел картографии, в котором изучаются проблемы применения картографических произведений в различных сферах научной, практической, культурно-просветительской, учебной деятельности, разрабатываются приемы и способы работы с ними, оценивается надежность и эффективность получаемых результатов.

Основной метод использования карт – КАРТОГРАФИЧЕСКИЙ МЕТОД ИССЛЕДОВАНИЯ.


5824271

Карта на многотонном каменном

монолите найдена на юге Иордании.

Датируется4-5 тыс. лет до н.э.

Масштаб ~ 1:16 000. Узкие бороздки –дороги. Круглые ямки – поселения

Рисунок на бивне мамонта, около 8 тыс. лет до н.э.

Найден у села Межиричи (Каневский район Киевской области) на берегу р. Рось, притока Днепра.

ДРЕВНЕЙШИЕ КАРТОПОДОБНЫЕ ИЗОБРАЖЕНИЯ


5824271

ПАЛОЧКОВЫЕ КАРТЫ

Раковины изображают острова, а черенки – фронт морской зыби, поднимаемой господствующими ветрами, приливами и прибоем.


5824271

КАРТЫ-ПОРТОЛАНЫ


5824271

СХЕМА КАРТЫ МИРА Г. МЕРКАТОРА (1569)

А – описание методов измерения расстояний на карте Б – краткие указания к применению роз направлений В – чертеж для решения навигационных задач


5824271

Distancie locurum mensurande modus

Organum directorium

Методы измерения расстояний

Чертеж для решения навигационных задач

КАРТА МИРА Г. МЕРКАТОРА (1569)


5824271

Карта «изотермических линий» Северного полушария. Составлена А. Гумбольдтом в 1817 г.

ОТКРЫТИЕ КЛИМАТИЧЕСКОЙ ЗОНАЛЬНОСТИ


5824271

Карта «Почвенные зоны Северного полушария». Составлена В. В. Докучаевым в 1899 г.

ОТКРЫТИЕ ПРИРОДНОЙ ЗОНАЛЬНОСТИ

  • Концентрически расположены почвенные зоны:

  • Бореальная

  • Лесная

  • Степная черноземная

  • Аэральная (полупустынная)

  • Латеритная


5824271

Сходство в очертаниях континентов

Распределение крупнейших горных кряжей

ОЧЕРТАНИЯ КОНТИНЕНТОВ

Карты из работы А.П. Карпинского (1888) «О правильности в очертаниях, распределении и строении континентов»


5824271

Сходство очертаний восточного побережья Ю. Америки и западного побережья Африки (по Альфреду Вегенеру)

По П.С.Воронову, 1968

РЕКОНСТРУКЦИЯ ГОНДВАННЫ

Наилучшее совпадение очертаний материков по изобате 200 м. (по А.П.Александрову)


5824271

СПЕЦИАЛЬНАЯ ДЕСЯТИВЕРСТНАЯ КАРТА

Карта составлена в 1865 – 1871 гг.Редактор – видный военный картограф и ученый генерал-лейтенантИван Афанасьевич Стрельбицкий.

Выдающееся произведение русской военной топографии – Специальная десятиверстная (1:420 000) карта Европейской России на 178 листах.

Карта охватила Европейскую Россию и часть Пруссии, Австро-Венгрии, Балканы, части Малой Азии и Турции.


5824271

КАРТОГРАФИРОВАНИЕ

ИСПОЛЬЗОВАНИЕ КАРТ

ОКРУЖАЮЩАЯ ДЕЙСТВИТЕЛЬНОСТЬ

РЕЗУЛЬТАТ ИССЛЕДОВАНИЯ

КАРТА, КАК МОДЕЛЬ

ИНТЕРПРЕТАЦИЯ

ПРОИЗВОДНЫЕ КАРТЫ

СОЗДАНИЕ КАРТ

ИСПОЛЬЗОВАНИЕ КАРТ

Условия создания карт

Условия исполь-зования карт

СИСТЕМА «СОЗДАНИЕ – ИСПОЛЬЗОВАНИЕ КАРТ»


5824271

УРОВНИ ИСПОЛЬЗОВАНИЯ КАРТ

Развитие методов и технологий

и формирование новых уровней использования карт

Натурные наблюдения

ФИКСАЦИЯ И ОБОБЩЕНИЕ НАБЛЮДЕНИЙ

Сравнительно-географический метод

КАЧЕСТВЕННЫЙ АНАЛИЗ ЯВЛЕНИЙ И ВЗАИМОСВЯЗЕЙ ПО КАРТАМ

Количественные методы, Математическое моделирование

МАТАМАТИКО-КАРТОГРАФИЧЕСКОЕ МОДЕЛИРОВАНИЕ

Системный подход, ГИС-технологии

ГЕОИНФОРМАЦИОННОЕ КАРТОГРАФИРОВАНИЕ И ПРОСТРАНСТВЕННЫЙ АНАЛИЗ


5824271

КАРТОГРАФИЧЕСКИЙ МЕТОД ИССЛЕДОВАНИЯ

СИСТЕМА ПРИЕМОВ АНАЛИЗА КАРТ

ОПИСАНИЯ ПО КАРТАМ

ГРАФИЧЕСКИЕ ПРИЕМЫ

ГРАФОАНАЛИТИЧЕСКИЕ ПРИЕМЫ

ПРИЕМЫ МАТЕМАТИЧЕСКОГО АНАЛИЗА

ПРИЕМЫ МАТЕМАТИЧЕСКОЙ СТАТИСТИКИ

ПРИЕМЫ ТЕОРИИ ИНФОРМАЦИИ

ПРИЕМЫ ТЕОРИИ ГРАФОВ


5824271

Температура воды на поверхности океана вдоль 20ою.ш. в октябре

Изменение солености с глубиной в районе Гавайских островов

Годовой ход температуры в районе Алеутских островов 150о с.ш., 180о в.д.

Комплексный профиль. Составлен по Атласу Сахалинской области

ГРАФИЧЕСКИЕ ПРИЕМЫ. ПРОФИЛИ

Профили, построенные по картам Атласа Тихого океана


5824271

Скорости ветра над Тихим океаном по меридиану 180о в.д. по сезонам

Температура над Тихим океаном в ноябре. Сечение по меридиану 180о в.д.

Облачность над Тихим океаном в течение года. Сечение по меридиану 180о в.д.

ГРАФИЧЕСКИЕ ПРИЕМЫ. СЕЧЕНИЯ


5824271

Сатино

Вертикальный масштаб блок-диаграммы, обычно преувеличивают в 2 – 3 раза. При этом возникают «поля невидимости»

БЛОК-ДИАГРАММЫ


5824271

Аксонометрическая блок-диаграмма

Блок-диаграммы с одной и двумя точками перспективы

«Профильная блок-диаграмма»

БЛОК-ДИАГРАММЫ


5824271

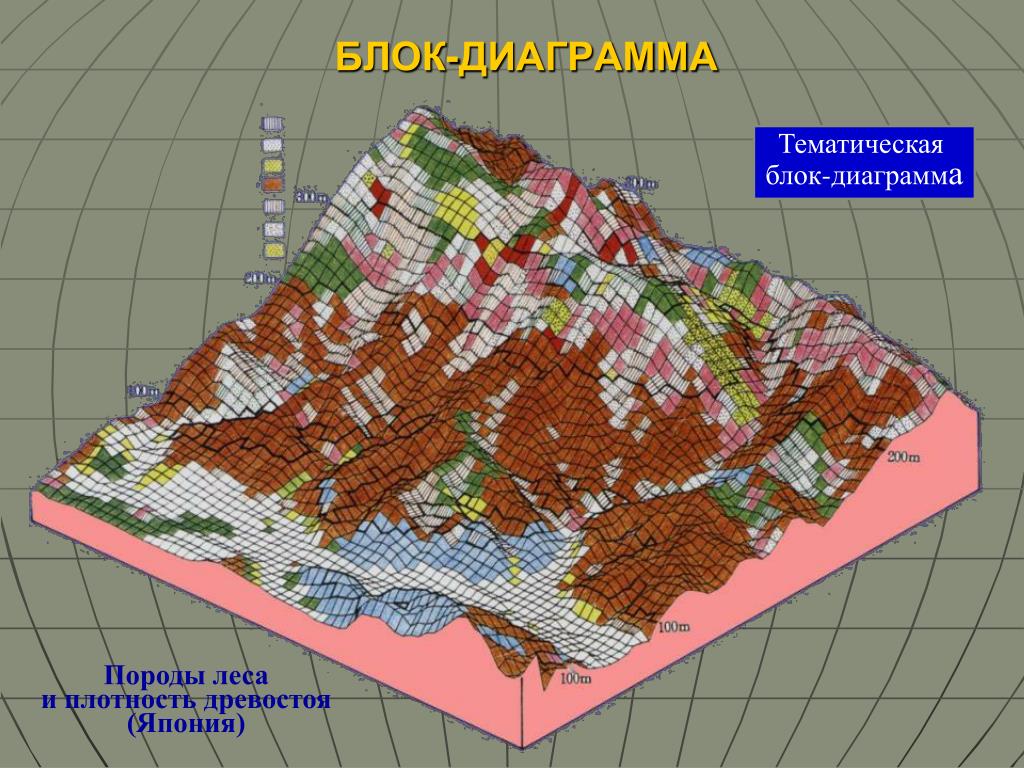

БЛОК-ДИАГРАММА

Тематическая

блок-диаграмма

Породы леса

и плотность древостоя

(Япония)


5824271

335О

90О

Спрямленные элементы орогидрографии

Тектонические трещины

ГРАФИЧЕСКИЕ ПРИЕМЫ. РОЗЫ-ДИАГРАММЫ

Розы-диаграммы, построенные по топографической (1) и геологической (2) картам


5824271

КАРТОМЕТРИЯ

Картометрия – непосредственные измерения по картам

  • Возможны измерения следующих величин:

  • φ, λ, X, Y - географические и прямоугольные координаты

  • d, l - длины прямых и извилистых линий, расстояния

  • P – площади

  • V – объемы

  • α, β, i– вертикальные и горизонтальные углы, угловые величины


5824271

Непосредственное измерение

Вероятностный способ измерения

ИЗМЕРЕНИЕ РАССТОЯНИЙ

Циркуль-измеритель с малым раствором игл:

l0 = l1 + (l1 – l2) k ,

где l1и l2 – длины, измеренные двумя циркулями с растворами d1 и d2, а k – эмпирический коэффициент

ΣDL = π d m /4N ,

d – параметр палетки, m – число пересечений, N – число наложений палетки


5824271

Палетки для измерения площадей

ИЗМЕРЕНИЕ ПЛОЩАДЕЙ

Формулы для подсчета площадей:

а, в P = a2 n

б P = d Σl

гP = 0,866R2n


5824271

Горизонтальное расчленение: Н = ----

∑l

P

0,25π m d ∆z

Средний уклон поверхности: icp = tg αср=

P

МОРФОМЕТРИЯ РЕЛЬЕФА

∑l– сумма длин линий;Р - площадь

Вертикальное расчленение: A = z max – zmin

z maxиzmin– максимальное и минимальное значение высоты

m –число пересечений изолиний с линиями палетки

d – параметр палетки (сторона квадрата)

∆z – сечение поверхности

Р – площадь участка, уклон которого определяется


5824271

ПРЕОБРАЗОВАНИЕ ИЗОБРАЖЕНИЙ

Морфометрические карты. Нижнее Приобье

А.Карта углов наклона поверхности

Б.Вертикальное расчленение (относительные высоты)

В.Горизонтальное (линейное) расчленение


5824271

ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЕЙ ИЗВИЛИСТОСТИ

А – разомкнутая линия

Б – замкнутая линия

l – извилистая линия

s – плавная огибающая

d – замыкающая

α = l/s – относительная извилистость

β = s/d – извилистость общих очертаний

γ = αβ= l/d– общаяизвилистость

δ = l/n – частотаизвилин (где n – число извилин)


5824271

ТЕМАТИЧЕСКАЯ МОРФОМЕТРИЯ


5824271

Алгебраическая аппроксимация

Тригонометрическая аппроксимация

Математический анализ: АППРОКСИМАЦИИ

Уравнение поверхности:

Z = F(x,y)

Аппроксимирующее уравнение: z = f (x,y) + ε

Z = f1(x,y)+f2(x,y)+…+ fn(x,y)+ε

Условие минимума квадратов отклонений:

Σεi2=Σ[F(xi,yi) – f(xi,yi)]2 = min


5824271

Осадки теплого периода

ФОНОВЫЕ И ОСТАТОЧНЫЕ ПОВЕРХНОСТИ

ФП – графическое изображение аппроксимирующего многочлена, сумма квадратов отклонения от исходной минимальна.

Отражает основные, ведущие факторы, главные, наиболее крупные черты размещения.

*

Z = zф+ zо, где zф>> zо

Z = f1(x,y)+f2(x,y)+…+ fn(x,y)+ε

ОП – графическое изображение отклонений исходной поверхности от фоновой.

Показывает размещение наложенных черт, аномалий, случайных отклонений.


5824271

Гистограмма и кривая распределения высот

Карта рельефа с регулярной сеткой точек (выходы сетки отмечены на рамке)

СТАТИСТИЧЕСКОЕ РАСПРЕДЕЛЕНИЕ

Цели статистического анализа:

изучение характеристик и функций распределения явления;

изучение формы и тесноты связей между явлениями;

оценка степени влияния отдельных факторов на изучаемое явление и выделение ведущих факторов


5824271

Гистограммы распределения высот для разных типов рельефа

СТАТИСТИЧЕСКИЕ РАСПРЕДЕЛЕНИЯ


5824271

Испарение с суши (мм/год)

Средняя годовая температура, град Со.

Поле корреляции

КОРРЕЛЯЦИОННЫЙ АНАЛИЗ


5824271

Карта изокоррелят

Густота речной сети

Средний годовой сток

Картограмма корреляций

Физико-географические районы

ПРОСТРАНСТВЕННЫЕ КОРРЕЛЯЦИИ

Азербайджан

Корреляционные карты


5824271

ИССЛЕДОВАНИЯ ПО КАРТАМ

  • АНАЛИЗ ОТДЕЛЬНОЙ КАРТЫ

  • Изучение картографического изображения без его преобразования – анализ структуры объектов

  • Преобразование картографического изображения – приведение его в вид более удобный для данного исследования

  • Разложение картографического изображения на составляющие – выявление нормальной и аномальной составляющих в развитии и размещении явлений

  • АНАЛИЗ СЕРИИ КАРТЫ

  • Сравнение карт разной тематики – установление связей и зависимостей между явлениями

  • Сравнение разновременных карт – изучение динамики и эволюции объектов и явлений

  • Изучение карт-аналогов – выявление общих закономерностей в развитии объектов и явлений

  • Сравнение разномасштабных карт – изучение иерархии объектов и явлений


5824271

ИНФОРМАЦИОННЫЕ СВОЙСТВА КАРТ

Картографическая информация возникает только в системе «карта – читатель карты»

а - земельные угодья

б - изолинии

в - границы

г - гидросеть

д - разломы

к - дороги

а - Москва

б - Волгоград

в - Бишкек


5824271

1

2

3

4

5

6

7

8

9

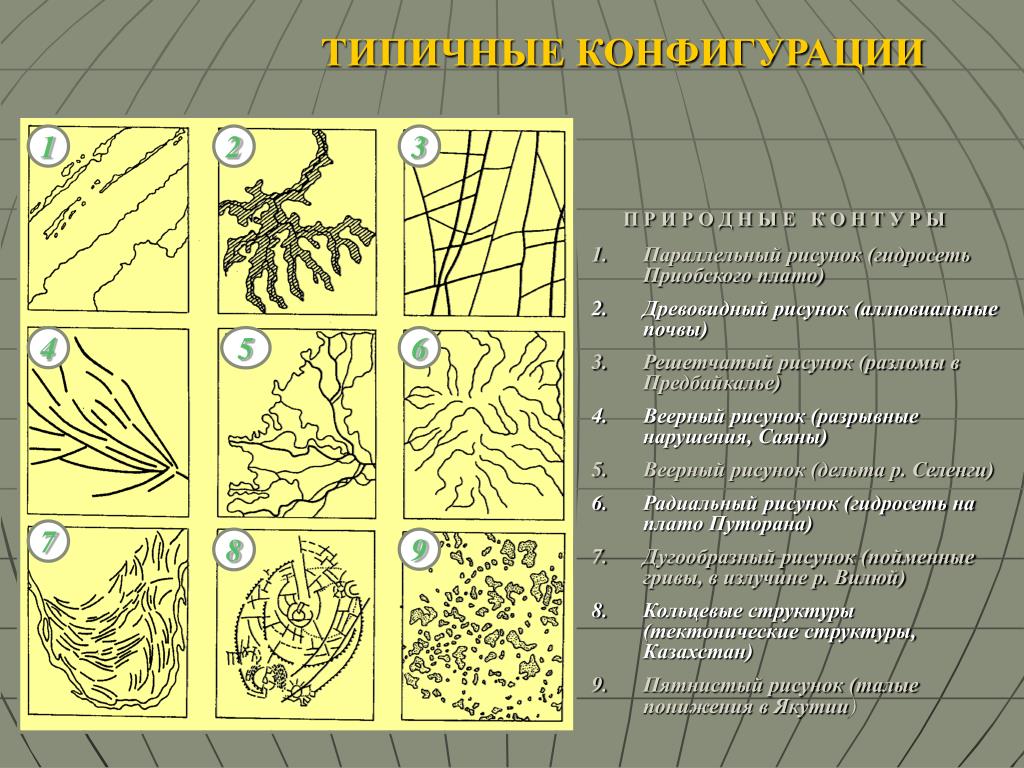

ТИПИЧНЫЕ КОНФИГУРАЦИИ

  • П Р И Р О Д Н Ы Е К О Н Т У Р Ы

  • Параллельный рисунок (гидросеть Приобского плато)

  • Древовидный рисунок (аллювиальные почвы)

  • Решетчатый рисунок (разломы в Предбайкалье)

  • Веерный рисунок (разрывные нарушения, Саяны)

  • Веерный рисунок (дельта р. Селенги)

  • Радиальный рисунок (гидросеть на плато Путорана)

  • Дугообразный рисунок (пойменные гривы, в излучине р. Вилюй)

  • Кольцевые структуры (тектонические структуры, Казахстан)

  • Пятнистый рисунок (талые понижения в Якутии)


5824271

Север Европейской части России

АНАЛИЗ РЕЛЬЕФА И ГИДРОГРАФИИ

В рельефе и гидрографии выделяются системы С.-З. и С.-В. линеаментов


5824271

Линеаменты на Земном шаре

ПЛАНЕТАРНЫЕ ЛИНЕАМЕНТЫ

Идеальная сетка диагональных разломов на Земном шаре


5824271

Обобщение горизонталей

Современный рельеф

Восстановленная поверхность «первичного» рельефа

Обобщенные горизонтали

СХЕМАТИЗАЦИЯ ИЗОБРАЖЕНИЯ

Преобразование карты современного рельефа в карту морфоизогипс


5824271

АНАМОРФОЗА « НАСЕЛЕНИЕ МИРА»

ПРЕОБРАЗОВАНИЕ МЕТРИКИ ИЗОБРАЖЕНИЯ

Размеры стран пропорциональны количеству жителей в них

Grand Atlas Mondial. Paris, 1975


5824271

ПРЕОБРАЗОВАНИЕ МЕТРИКИ. КАРТОИДЫ

Теоретико-картографические модели идеальных материков. А – географические пояса и зональные типы ланлшафтов. Б – почвенно-геохимические пояса


5824271

Исходная поверхность

Сетка осреднения

Осредненная поверхность

Остаточная поверхность

РАЗЛОЖЕНИЕ НА СОСТАВЛЯЮЩИЕ

Z = zф+ zо, где zф>> zо

Z = 1/7(z1+z2+ … +z7)+ ε


5824271

Сложение поверхностей А, В, С – исходные карты А+В+С – суммарная поверхность

Вычитание поверхностей А и В – исходные поверхности С – разность поверхностей

ДЕЙСТВИЯ С ПОВЕРХНОСТЯМИ


5824271

а).Размещение тетеревиных птиц в пределах заповедника

б). Плотность птиц

а). Трещины широтного простирания

б). Плотность трещиноватости

ПРЕОБРАЗОВАНИЕ КОНТИНУАЛИЗАЦИИ


5824271

Плотность сельского населения

Сроки цветения картофеля

АНАЛИЗ ВЗАИМОСВЯЗЕЙ ПО КАРТАМ

Южная Армения. Картографические изображения имеют большое сходство при полном отсутствии связи между явлениями


5824271

T(AB)

K(AB) =

E(AB)

Показатель позволяет оценить взаимное соответствие любых

карт c качественным фоном

ПОКАЗАТЕЛЬ ВЗАИМНОГО СООТВЕТСТВИЯ


5824271

СРАВНЕНИЕ РАЗНОВРЕМЕННЫХ КАРТ

Цель сравнения – повторное определение состояния и пространственного положения явления

Сравнивая карты, где явление изображено на моменты времени t1, t2,…, tn,можно определить изменения за промежуток времени Δtи оценить приращения координат ±Δ X и±Δ Y , изменения расстояний ±Δl,приростплощадей±ΔPи объемов±ΔV, а также рассчитать среднюю скорость изменений

*

По картам изучают движения (изменения) разных типов:

Медленные – нужны карты, разделенные большим промежутком времени

Быстрые – карты должны быть сделаны через малые промежутки времени

Периодические – нужны карты на характерные моменты времени

Скачкообразные (катастрофические) – необходимы карты на моменты до и после события

*


5824271

Смещение русла в нижнем течении р. Миссисипи

Смещение шоссе в штате Вашингтон, США

ДОПУЩЕНИЯ ПРИ СРАВНЕНИИ КАРТ

  • При повторных измерениях делают 2 допущения:

  • За величину перемещения принимают сумму всех перемещений за промежуток Δt

  • 2. Скорость изменений за промежуток Δt считают постоянной

  • *

Изменения природных и техногенных явлений оцениваются по картам, как сумма всех изменений за промежуток времени Δt

*

По В. Бунге, 1967


5824271

Изменение извилистости р. Аи в Башкирии за 100 лет

Прирост дельты р. Дунай

СРАВНЕНИЕ РАЗНОВРЕМЕННЫХ КАРТ


5824271

СРАВНЕНИЕ РАЗНОВРЕМЕННЫХ КАРТ

Прирост дельты Волги, обнаруживаемый при сравнении разновременных топографических карт 1873, 1927 и 1945 гг.


5824271

1950 г

1970 г

1975 г

1950 – 1970 гг

1970 – 1975 гг

СРАВНЕНИЕ РАЗНОВРЕМЕННЫХ КАРТ

Карты плотности населения Санкт-Петербурга в 1950, 1970 и 1975 гг. и карты-разностей 1950 - 1970 и 1970 - 1975 гг.


5824271

Картографическое прогнозирование – это изучение по картам явлений и процессов, недоступных современному непосредственному исследованию.

Картографическая экстраполяция – это распространение закономерностей, полученных в ходе картографического анализа на неизученные свойства явления, на другую территорию или на будущее время

ОПРЕДЕЛЕНИЕ

Прогнозы погоды, экологической обстановки, землетрясений и т. п. дают в рамках динамической системы, они требуют изучения по картам временных последовательностей.

Прогнозы рудопроявлений, нефтегазоносности и др. дают в рамках статической системы, они требуют изучения причинно-следственных связей по картам разной тематики


5824271

Прогноз нефтегазоносности

Атлас Сахалинской области. М., 1967

Прогноз землетрясений

Атлас Иркутской области. М., 1962

ПРОГНОЗНЫЕ КАРТЫ

Предварительный прогноз

Вероятный прогноз


5824271

Прогноз просадочности лессовых пород Атлас Таджикской ССР, Душанбе – Москва, 1968

ПРОГНОЗНЫЕ КАРТЫ

Весьма вероятный прогноз


5824271

Прогноз переформирования берегов.Атлас Иркутской области. М.-Иркутск, 1962

ПРОГНОЗНЫЕ КАРТЫ

Перспективный расчет


5824271

КАРТОГРАФИЧЕСКИЙ ПРОГНОЗ

Карты реконструкции и прогноза магнитного склонения

(по Е.Н.Тархову, 1972 г)


5824271

СПАСИБО ЗА ВНИМАНИЕ


  • Login
