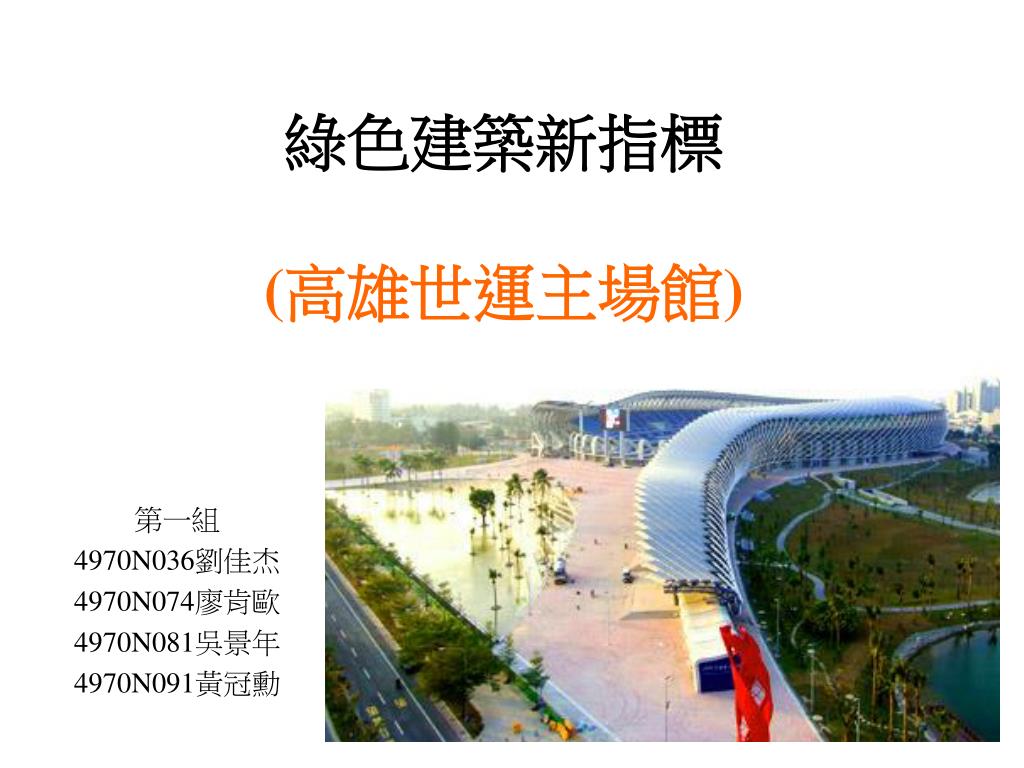

綠色建築新指標(高雄世運主場館)

第一組

4970N036劉佳杰

4970N074廖肯歐

4970N081吳景年

4970N091黃冠勳

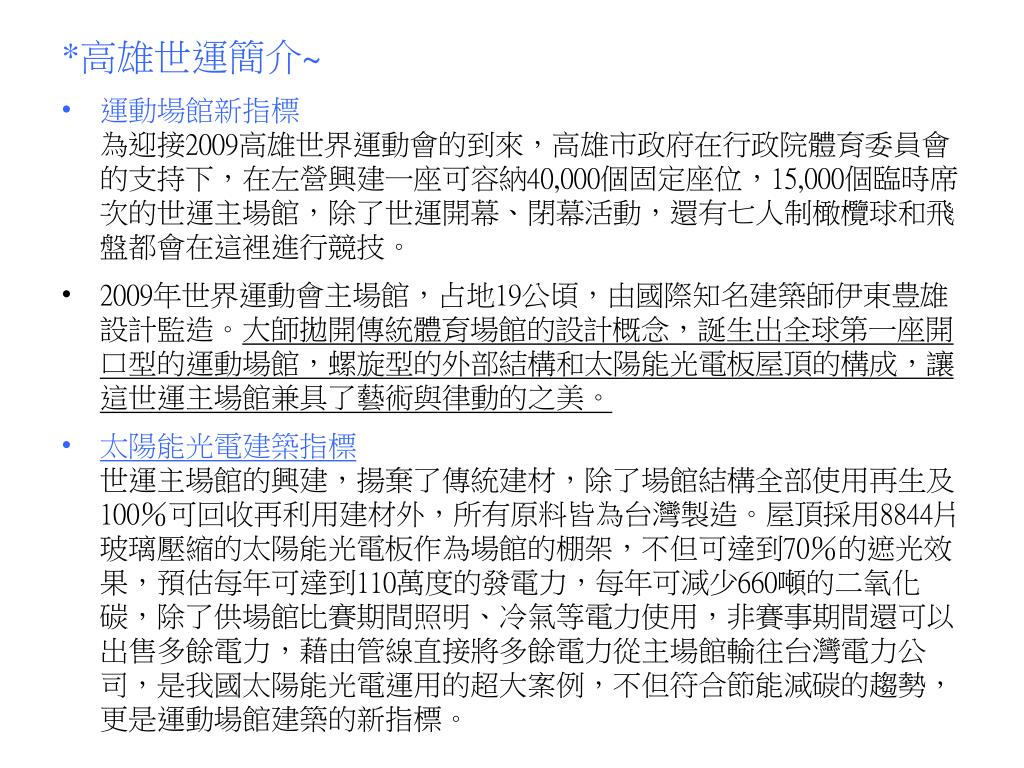

*高雄世運簡介~

  • 運動場館新指標為迎接2009高雄世界運動會的到來,高雄市政府在行政院體育委員會的支持下,在左營興建一座可容納40,000個固定座位,15,000個臨時席次的世運主場館,除了世運開幕、閉幕活動,還有七人制橄欖球和飛盤都會在這裡進行競技。

  • 2009年世界運動會主場館,占地19公頃,由國際知名建築師伊東豊雄設計監造。大師拋開傳統體育場館的設計概念,誕生出全球第一座開口型的運動場館,螺旋型的外部結構和太陽能光電板屋頂的構成,讓這世運主場館兼具了藝術與律動的之美。

  • 太陽能光電建築指標 世運主場館的興建,揚棄了傳統建材,除了場館結構全部使用再生及100%可回收再利用建材外,所有原料皆為台灣製造。屋頂採用8844片玻璃壓縮的太陽能光電板作為場館的棚架,不但可達到70%的遮光效果,預估每年可達到110萬度的發電力,每年可減少660噸的二氧化碳,除了供場館比賽期間照明、冷氣等電力使用,非賽事期間還可以出售多餘電力,藉由管線直接將多餘電力從主場館輸往台灣電力公司,是我國太陽能光電運用的超大案例,不但符合節能減碳的趨勢,更是運動場館建築的新指標。

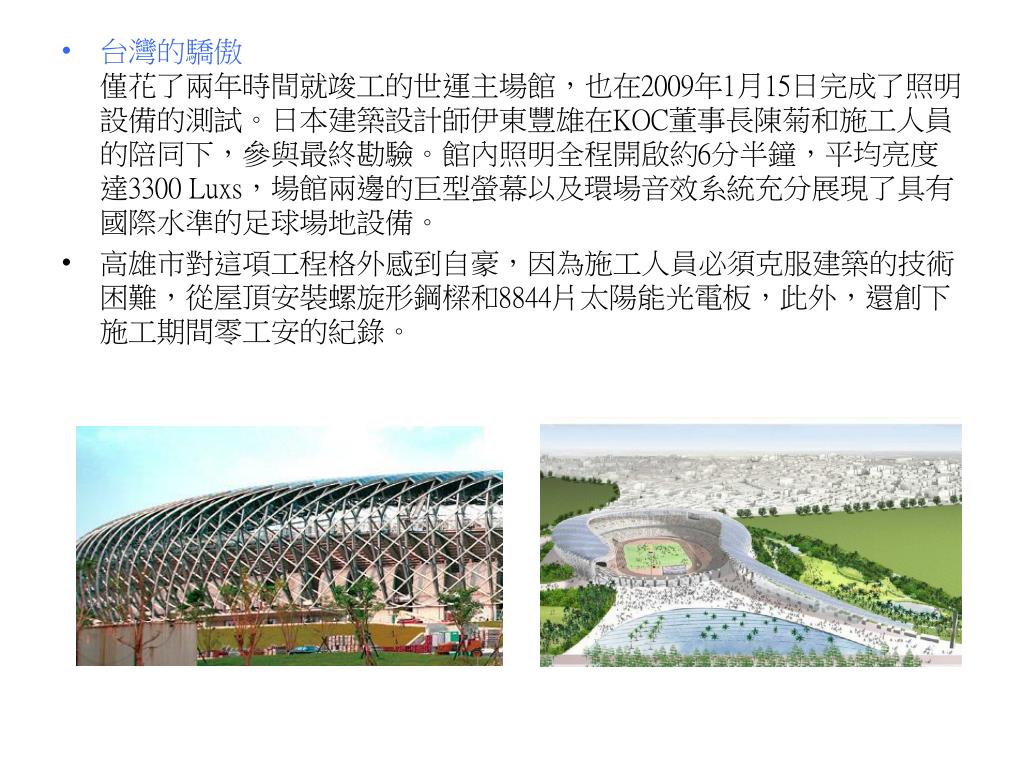

  • 台灣的驕傲 僅花了兩年時間就竣工的世運主場館,也在2009年1月15日完成了照明設備的測試。日本建築設計師伊東豐雄在KOC董事長陳菊和施工人員的陪同下,參與最終勘驗。館內照明全程開啟約6分半鐘,平均亮度達3300 Luxs,場館兩邊的巨型螢幕以及環場音效系統充分展現了具有國際水準的足球場地設備。

  • 高雄市對這項工程格外感到自豪,因為施工人員必須克服建築的技術困難,從屋頂安裝螺旋形鋼樑和8844片太陽能光電板,此外,還創下施工期間零工安的紀錄。

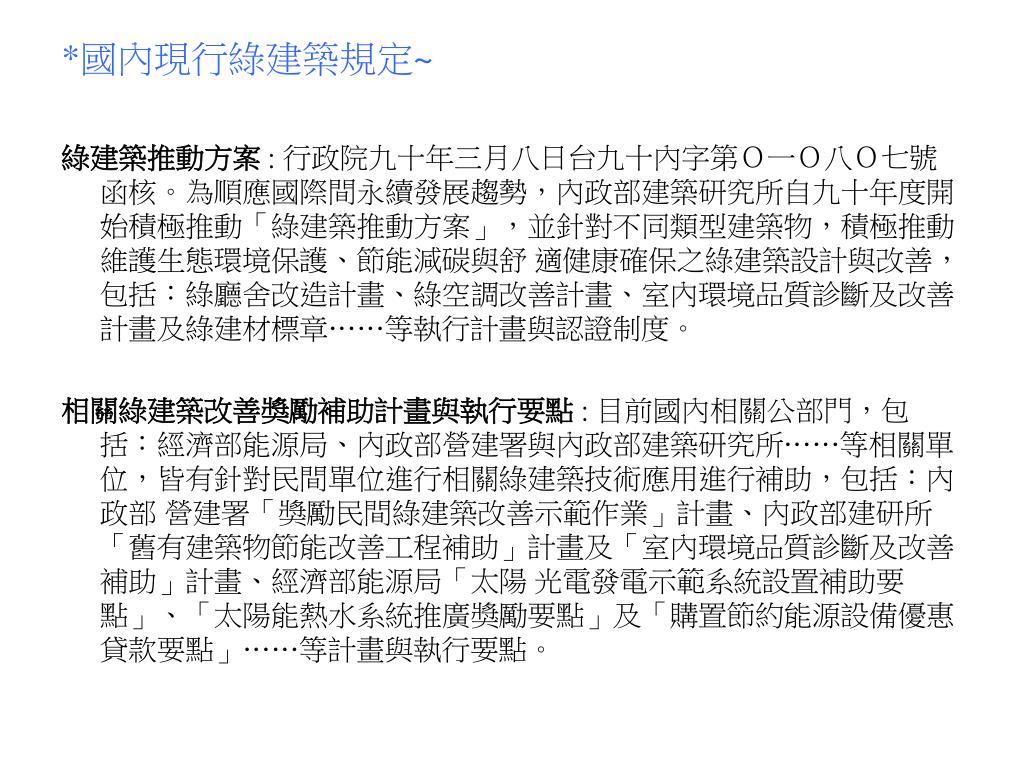

*國內現行綠建築規定~

綠建築推動方案 : 行政院九十年三月八日台九十內字第O一O八O七號函核。為順應國際間永續發展趨勢,內政部建築研究所自九十年度開始積極推動「綠建築推動方案」,並針對不同類型建築物,積極推動維護生態環境保護、節能減碳與舒 適健康確保之綠建築設計與改善,包括:綠廳舍改造計畫、綠空調改善計畫、室內環境品質診斷及改善計畫及綠建材標章……等執行計畫與認證制度。

相關綠建築改善獎勵補助計畫與執行要點: 目前國內相關公部門,包括:經濟部能源局、內政部營建署與內政部建築研究所……等相關單位,皆有針對民間單位進行相關綠建築技術應用進行補助,包括:內政部 營建署「獎勵民間綠建築改善示範作業」計畫、內政部建研所「舊有建築物節能改善工程補助」計畫及「室內環境品質診斷及改善補助」計畫、經濟部能源局「太陽 光電發電示範系統設置補助要點」、「太陽能熱水系統推廣獎勵要點」及「購置節約能源設備優惠貸款要點」……等計畫與執行要點。

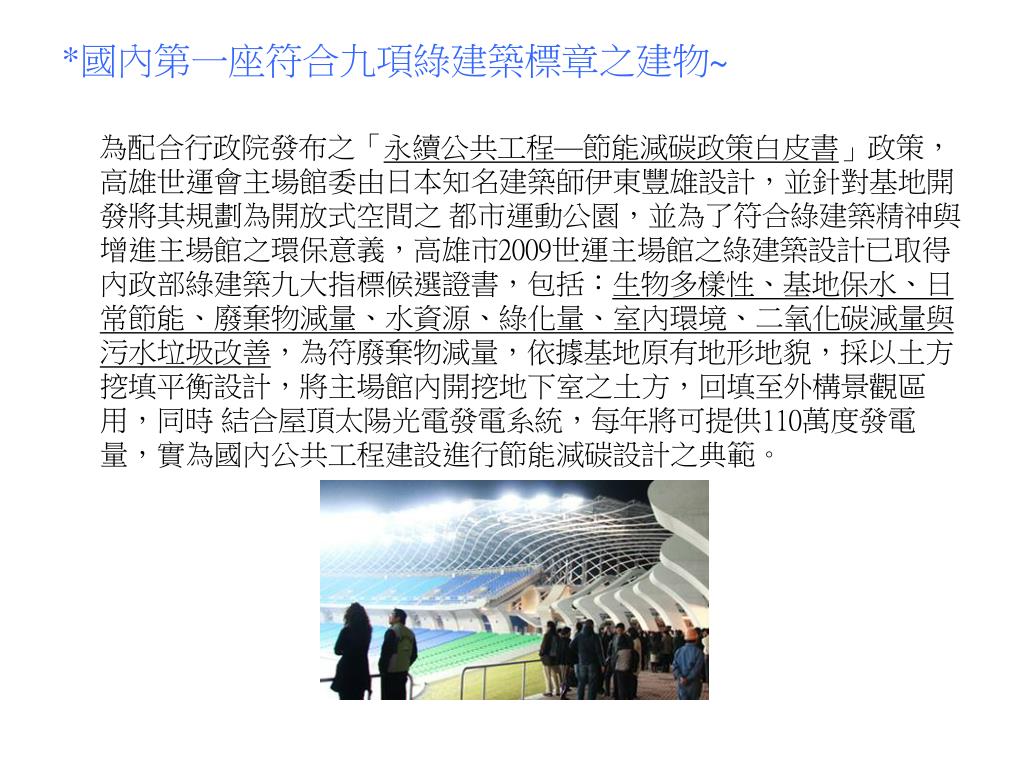

*國內第一座符合九項綠建築標章之建物~

為配合行政院發布之「永續公共工程—節能減碳政策白皮書」政策,高雄世運會主場館委由日本知名建築師伊東豐雄設計,並針對基地開發將其規劃為開放式空間之 都市運動公園,並為了符合綠建築精神與增進主場館之環保意義,高雄市2009世運主場館之綠建築設計已取得內政部綠建築九大指標候選證書,包括:生物多樣性、基地保水、日常節能、廢棄物減量、水資源、綠化量、室內環境、二氧化碳減量與污水垃圾改善,為符廢棄物減量,依據基地原有地形地貌,採以土方挖填平衡設計,將主場館內開挖地下室之土方,回填至外構景觀區用,同時 結合屋頂太陽光電發電系統,每年將可提供110萬度發電量,實為國內公共工程建設進行節能減碳設計之典範。

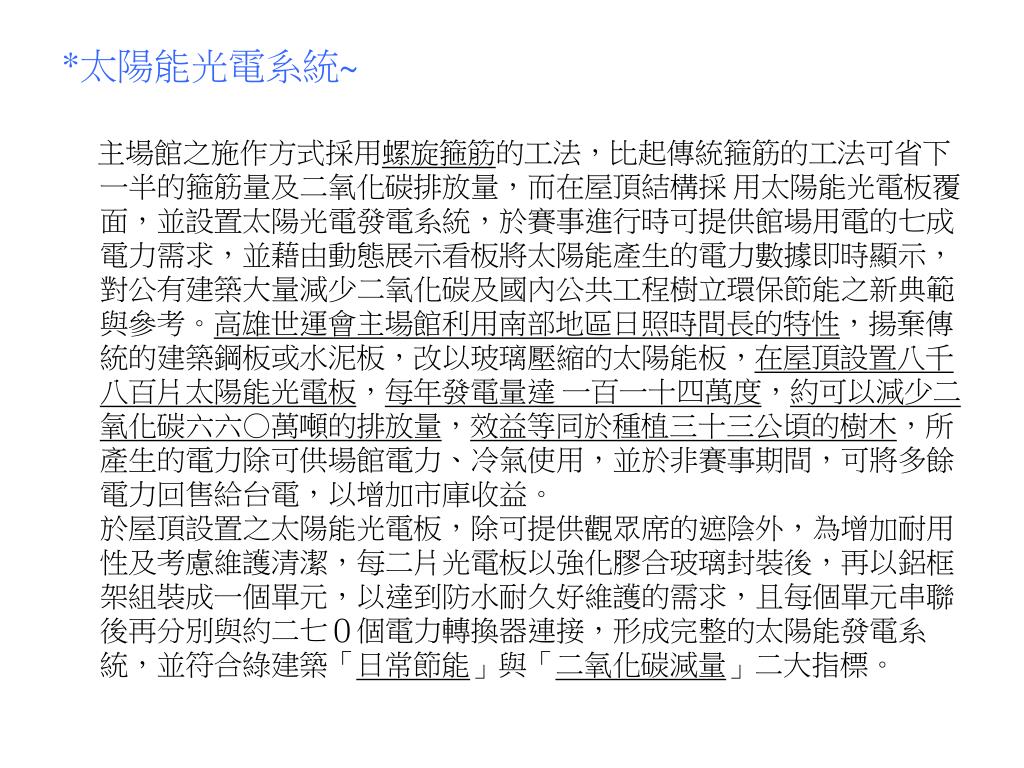

*太陽能光電系統~

主場館之施作方式採用螺旋箍筋的工法,比起傳統箍筋的工法可省下一半的箍筋量及二氧化碳排放量,而在屋頂結構採 用太陽能光電板覆面,並設置太陽光電發電系統,於賽事進行時可提供館場用電的七成電力需求,並藉由動態展示看板將太陽能產生的電力數據即時顯示,對公有建築大量減少二氧化碳及國內公共工程樹立環保節能之新典範與參考。高雄世運會主場館利用南部地區日照時間長的特性,揚棄傳統的建築鋼板或水泥板,改以玻璃壓縮的太陽能板,在屋頂設置八千八百片太陽能光電板,每年發電量達 一百一十四萬度,約可以減少二氧化碳六六○萬噸的排放量,效益等同於種植三十三公頃的樹木,所產生的電力除可供場館電力、冷氣使用,並於非賽事期間,可將多餘電力回售給台電,以增加市庫收益。於屋頂設置之太陽能光電板,除可提供觀眾席的遮陰外,為增加耐用性及考慮維護清潔,每二片光電板以強化膠合玻璃封裝後,再以鋁框架組裝成一個單元,以達到防水耐久好維護的需求,且每個單元串聯後再分別與約二七0個電力轉換器連接,形成完整的太陽能發電系統,並符合綠建築「日常節能」與「二氧化碳減量」二大指標。

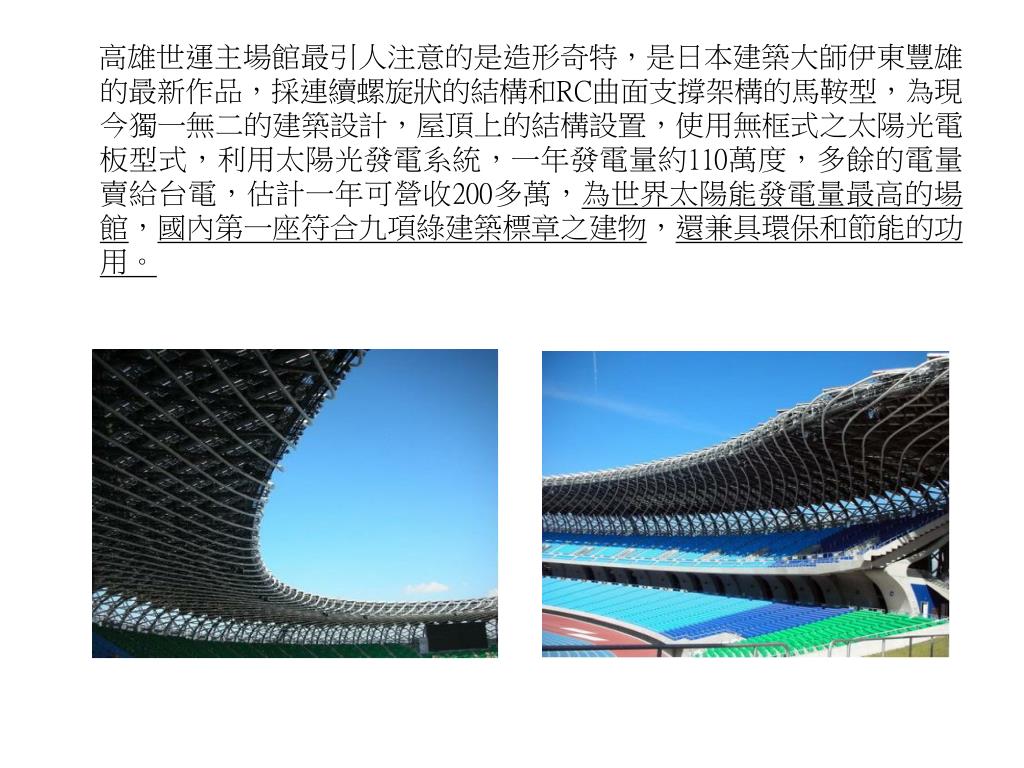

高雄世運主場館最引人注意的是造形奇特,是日本建築大師伊東豐雄的最新作品,採連續螺旋狀的結構和高雄世運主場館最引人注意的是造形奇特,是日本建築大師伊東豐雄的最新作品,採連續螺旋狀的結構和RC曲面支撐架構的馬鞍型,為現今獨一無二的建築設計,屋頂上的結構設置,使用無框式之太陽光電板型式,利用太陽光發電系統,一年發電量約110萬度,多餘的電量賣給台電,估計一年可營收200多萬,為世界太陽能發電量最高的場館,國內第一座符合九項綠建築標章之建物,還兼具環保和節能的功用。

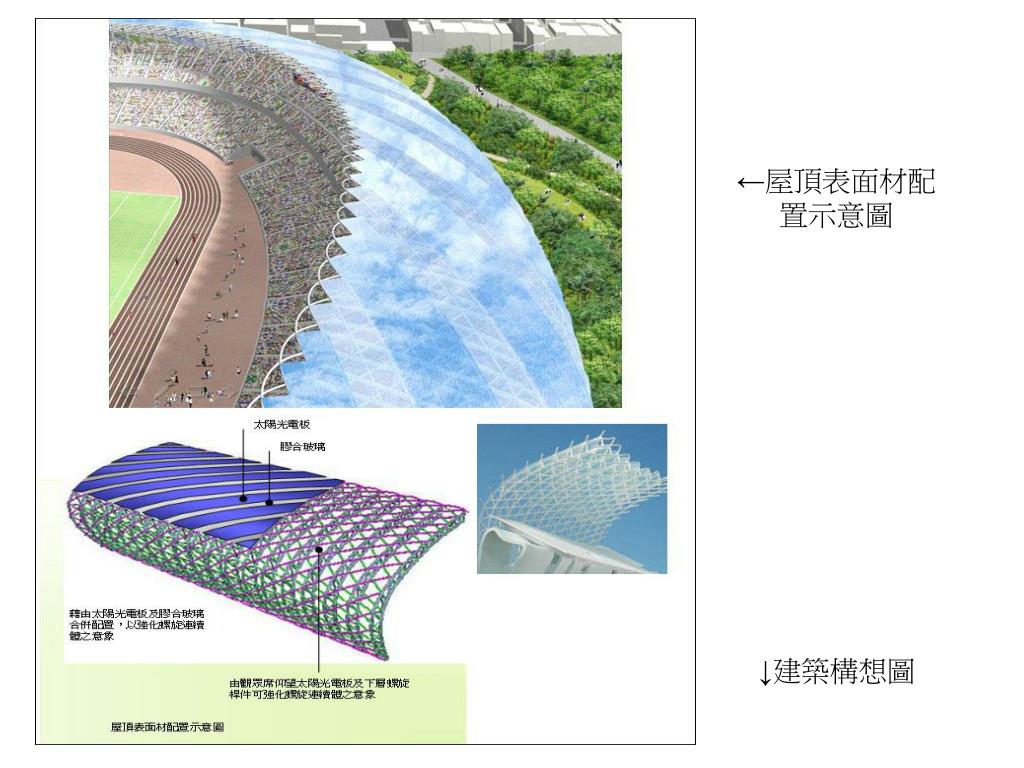

高雄世運主場館最引人注意的是造形奇特,是日本建築大師伊東豐雄的最新作品,採連續螺旋狀的結構和屋頂表面材配置示意圖

↓建築構想圖

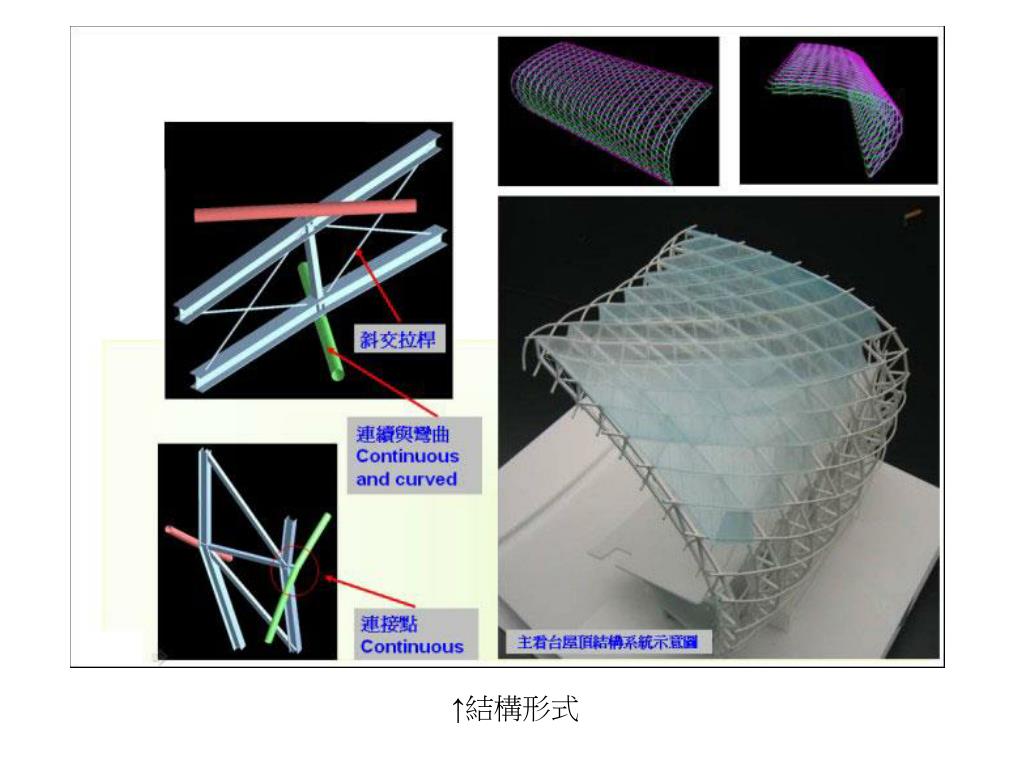

高雄世運主場館最引人注意的是造形奇特,是日本建築大師伊東豐雄的最新作品,採連續螺旋狀的結構和結構形式

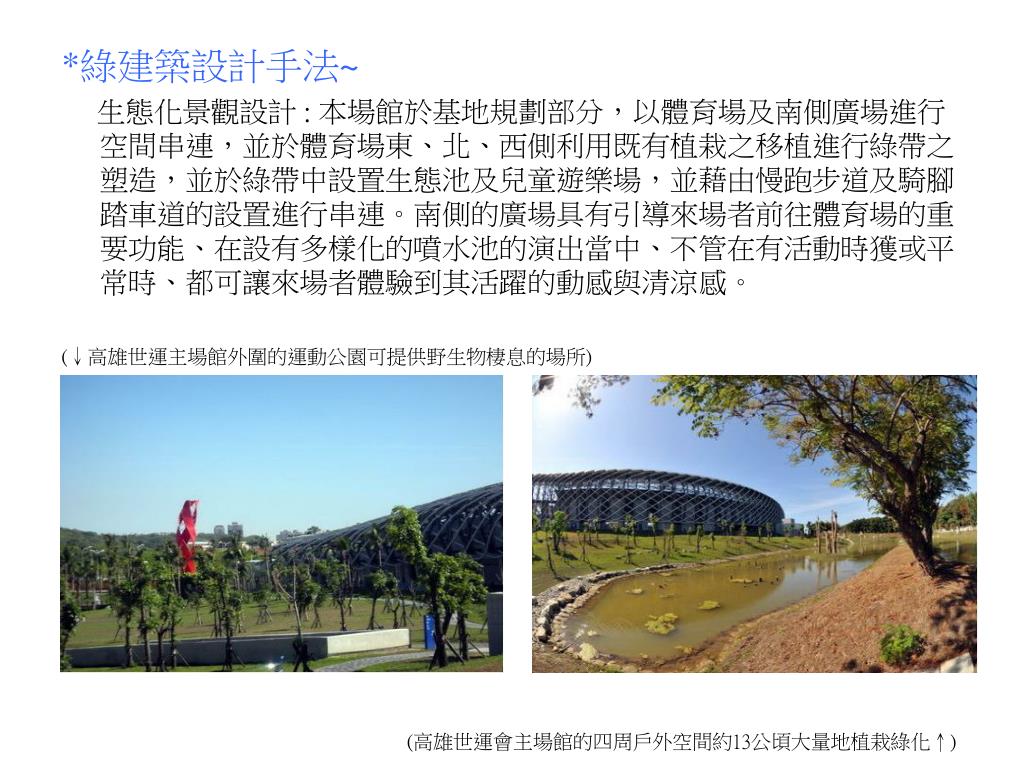

*高雄世運主場館最引人注意的是造形奇特,是日本建築大師伊東豐雄的最新作品,採連續螺旋狀的結構和綠建築設計手法~

生態化景觀設計: 本場館於基地規劃部分,以體育場及南側廣場進行空間串連,並於體育場東、北、西側利用既有植栽之移植進行綠帶之塑造,並於綠帶中設置生態池及兒童遊樂場,並藉由慢跑步道及騎腳踏車道的設置進行串連。南側的廣場具有引導來場者前往體育場的重要功能、在設有多樣化的噴水池的演出當中、不管在有活動時獲或平常時、都可讓來場者體驗到其活躍的動感與清涼感。

(↓高雄世運主場館外圍的運動公園可提供野生物棲息的場所)

(高雄世運會主場館的四周戶外空間約13公頃大量地植栽綠化↑)

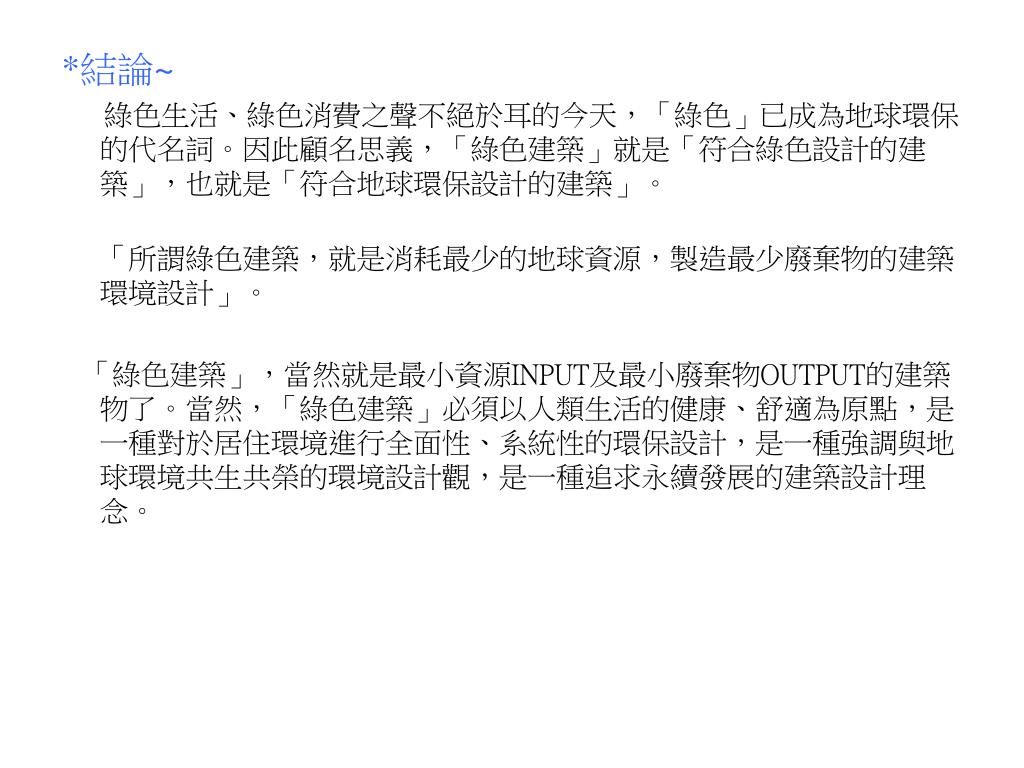

*高雄世運主場館最引人注意的是造形奇特,是日本建築大師伊東豐雄的最新作品,採連續螺旋狀的結構和結論~

綠色生活、綠色消費之聲不絕於耳的今天,「綠色」已成為地球環保的代名詞。因此顧名思義,「綠色建築」就是「符合綠色設計的建築」,也就是「符合地球環保設計的建築」。

「所謂綠色建築,就是消耗最少的地球資源,製造最少廢棄物的建築環境設計」。

「綠色建築」,當然就是最小資源INPUT及最小廢棄物OUTPUT的建築物了。當然,「綠色建築」必須以人類生活的健康、舒適為原點,是一種對於居住環境進行全面性、系統性的環保設計,是一種強調與地球環境共生共榮的環境設計觀,是一種追求永續發展的建築設計理念。
