Presentation Transcript
tcp ip
تاریخچة TCP/IP
  • مدل TCP/IP زاده جنگ سرد در دهه 60 بود.
  • در اواخر اين دهه، آژانس پروژه هاي پيشرفته تحقيقاتي دولت ايالات متحده (ARPA) تصميم به پياده سازي يک شبکه WAN در نه ايالت آمريکا گرفت.
  • براي اوليت بار روش ”سوئيچ-بسته“ در اين شبکه معرفي شد.
  • موفقيت اين شبکه باعث شد تا ديگر مراکز تحقيقاتي شروع به کار مشترک براي توسعه تکنولوژي شبکه نمايند.
  • کميته ARPA که به کميته ICCB (Internet control and Configuration Board) مشهور شد با همکاري اين مراکز تحقيقاتي، کار مشترک تبديل ARPA به يک پروتکل شبکه اي استاندارد بنام TCP/IP را شروع کردند.
  • دانشگاه برکلي در نسخه يونيکس خود که رايگان بود، پروتکل TCP/IP را پياده سازي و ارائه کرد وهمين کار شايد بزرگترين عامل تو سعه و رشد آن شد.
tcp ip1
مدل چهار لايه اي TCP/IP
  • TCP/IP مجموعه قراردادهايي هستند كه در جهت اتصال كامپيوتر ها در شبكه مورد استفاده قرار مي گيرند. به تعريف ديگر قرارداد كنترل انتقال اطلاعات مي باشد .
  • پروتکل TCP/IP از مجموعه پروتکل های ديگر تشکيل شده که هر يک در لايه مربوطه، وظايف خود را انجام می دهند.
tcp ip2
TCP/IP چگونه كار مي كند؟
  • سيستم پروتكلي TCP/IP به لايه هاي مختلفي تقسيم شده است.مدل چهار لايه اي كه در شكل نشان داده شده است مدلي معمولي براي توضيح دادن شبكه بندي در TCP/IP است.
slide22

وقتي كه نرم افزار پروتكل TCP/IP داده ای را براي ارسال از طريق شبكه آماده مي كند؛ هر لايه در كامپيوتر فرستنده ، لايه اي اطلاعات به اين داده ها مي افزايد تا بدست لايه متناظر در ماشين گيرنده برسد.

  • براي مثال لايه اينترنت در كامپيوتر فرستنده، سرآيندي (header) به داده مي افزايد كه در آن اطلاعاتي براي لايه اينترنت در كامپيوتر گيرنده قرار داده می شود. اين فرايند گاهي كپسوله سازي (encapsulating) ناميده ميشود. در كامپيوتر گيرنده، سرآيندها زماني كه اطلاعات از پشته پروتكلي به سمت بالا مي روند يكي يكي در هر لايه حذف مي گردند.
  • داده ها از برنامه كاربردي TCP/IP يا از نرم افزار كاربردي شبكه از طريق پورت TCPيا UDP به يكي از پروتكلهاي لايه انتقال وارد مي شوند. برنامه ها ميتوانند از طريق TCPيا UDP بسته به نياز خود از شبكه استفاده كنند.
slide23

داده ها به لايه اينترنت مي رسند و پروتكل IP، اطلاعات آدرس دهي منطقي را به آن اضافه مي كند و يك ديتاگرام مي سازد.

  • ديتا گرام وارد لايه دسترسي به شبكه ميشوند،جايي كه قطعات نرم افزاري مرتبط با شبكه فيزيكي وجود دارند.لايه دسترسي به شبكه يك يا چند فريم داده كه براي ورود به شبكه فيزيكي مناسب هستند مي سازد.
  • فريم داده ها به يك رشته از بيت هايي كه از طريق واسط انتقال منتقل خواهند شد تبديل مي شوند.
slide25
پروتکل IP
  • IP يك آدرس عددي است كه براي ارتباط با شبكه به هر ماشيني در شبكه اختصاص داده مي شود (چون IP براي وسايلي از قبيل ROUTER و MODEM و LAN و … استفاده مي شود
  • وظيفه پروتكل IP حمل و تردد بسته هاي حاوي اطلاعات و همچنين مسير يابي آنها از مبدا تا مقصد است.
  • IP پس از دريافت اطلاعات از TCP شروع به قطعه قطعه كردن آن به قطعه هاي كوچك به اسم FRAGMENT مي نمايد، پس از اين مرحله براي هر FRAGMENT يك بسته IP مي سازد كه حاوي اطلاعات مورد نياز بسته براي حركت در طول شبكه مي باشد و بسته IP را به بسته TCP اضافه مي كند و شروع به ارسال بسته هاي تكه تكه شده(FRAGMENT) مي نمايد حال مسير يابها بر اساس تنظيمات قسمت IP بسته ها را به مقصد خود هدايت مي كنند و آن را داخل زير شبكه ها هدايت مي كنند .
ip internet protocol
لايه اينترنت IP (Internet Protocol)
  • قراردادي که حمل و تردد بسته هاي اطلاعاتي و همچنين مسيريابي صحيح آنها را از مبدا به مقصد، مديريت و سازماندهي مي نمايد.
  • به اين بسته هاي اطلاعاتي ديتاگرام گفته مي شود. در صورتي که طول اين ديتاگرام بزرگ باشد به واحدهاي کوچکتري بنام قطعه تقسيم مي شوند.
  • طول بسته هاي IP مي تواند تا حداکثر 64K باشد اما در عمل عموما طول بسته ها حدود 1500 بايت است.
  • پروتکل IPهنگام قطعه قطعه کردن بسته براي کل آن يک شماره مشخصه و براي هر قطعه يک شماره ترتيب در نظر مي گيرد.
  • در کنار پروتکل IP چندين پروتکل ديگر تعريف شده است که در عملکرد بهتر، مسيريابي صحيح، مديريت خطاهاي احتمالي يا کشف آدرس هاي ناشناخته کمک مي کنند. مانند: …RIP, PARP, ARP, ACMP
  • پروتکل IP خاصيت پرتابل بودن را روي شبکه ايجاد کرده است.
slide28
خصوصيات IP
  • بسته IP حد اكثر 64 كيلوبايت فضا را اشغال خواهد كرد ولي موضوع جالب اينجاست كه در حالت عادي حجم بسته حدود 1600 بايت بيشتر نمي شود.
  • IP در تمامي سيستم هاي عامل با ساختار استانداردي كه دارد به درستي كار مي كنند و نياز به هيچ نوع سخت افزار ندارد .
  • بسته IP ساخته شده از تعدادي فيلد مجزا مي باشد كه هر كدام اطلاعاتي را در خود دارند كه در زمان مورد نياز اين اطلاعات از داخل بسته ها استخراج مي شود و مورد استفاده قرار مي گيرد اين اطلاعات شامل مواردي مثل :آدرس IP فرستنده . آدرس IP گيرنده و ….. مي باشد .
slide29
مبحث آدرس ها در اينترنت و اينترانت
  • همانطور که گفته شد پروتکل اينترنت از آدرسهاي منحصر به فرد و يکتاي 32 بيتي بهره مي برد.(نسل جديد اين آدرس ها 128 بيتي خواهد بود)
  • در ادامه بحث موارد زير بررسي مي شوند:
    • قالب هر آدرس IP چگونه سازماندهي مي شود؟
    • کلاسهاي مختلف آدرسهاي IP به چه منظور و چگونه سازماندهي مي شوند؟
    • چگونه آدرس هاي IP به آدرس هاي سخت افزاري لايه فيزيکي تبديل خواهد شد؟
    • يک مسيرياب چگونه مي تواند از يک آدرس 4 بايتي، محل دقيق يک ماشين را بين ميليون ها ماشين متصل به شبکه پيدا نمايد؟
  • آدرس هاي IP درون يک عدد 32 بيتي درج مي شوند و ليکن براي سادگي به چهار قسمت هشت بيتي Octet که با نقطه از هم جدا شده اند، نوشته مي شود.
  • 34.21.225.1 بصورت زیر در فيلد آدرس از يک بسته IP تنظيم مي شود.
slide30
فرمت آدرس IP

Octet (8 bits) . Octet (8 bits) . Octet (8 bits) . Octet (8 bits)

27 26 25 24 23 22 21 20 . 27 26 25 24 23 22 21 20 . 27 26 25 24 23 22 21 20 . 27 26 25 24 23 22 21 20

1 1 0 0 0 0 0 0 . 0 0 0 0 0 1 0 1 . 0 0 1 0 0 1 0 0 . 0 0 0 0 1 0 1 1

برابر است با

192 . 5 . 36 . 11

slide31
کلاس هاي آدرس IP
  • از آنجا که TCP/IP براي شبکه هاي با مقياس بزرگ طراحي شده است نمي توان انتظار داشت که حدود 4ميليارد و سيصد ميليون آدرس را بدون هيچ نظم و سياق به ماشين هاي شبکه اختصاص دهد.
  • همانند آدرس پستي که سلسله مراتبي است و بصورت کشور، استان، شهر، ناحيه،خيابان، کوچه، شماره است فلسفه کلاسهاي IP به اين منظور است:
  • براي آدرس دادن به ماشين هاي ميزبان بهتر است 32 بايت آدرس IP به قسمت هاي زير تقسيم شود:
    • آدرس شبکه
    • آدرس زيرشبکه(در صورت لزوم)
    • آدرس ماشين ميزبان
  • هر آدرس IP شامل دو نوع است : network ID و host ID.
  • آدرس هاي IP در پنج کلاس A, B,C,D,E معرفي شده اند.
slide32
آدرس هاي کلاس A
  • در کلاس A، پرارزش ترين بيت از آدرس مقدار صفر دارد.7 بيت بعدي ”مشخصه آدرس شبکه“ و 3 بايت باقيمانده آدرس ماشين ميزبان است.
  • بايت پرارزش در محدوده صفر تا 127 تغيير مي کند.
  • چون با 24 بيت مي توان حدود 17 ميليون ماشين ميزبان را آدرس دهي کرد کلاس A بايستي براي آژانس هاي ستون فقرات اينترنت باشد.
  • مشخصه شبکه نمي تواند اعداد 0 يا127 باشد. بنابراين تعداد شبکه هايي که مي توانند در کلاس A باشند 126 تا است که بسيار کم است.
  • امروزه اختصاص آدرس هاي کلاس A غيرممکن است.
  • اگر عدد سمت چپ آدرس بين 0 تا 127 باشد، آن آدرس از کلاس A است.

74.103.14.138

slide33
آدرس هاي کلاس B
  • دو بيت پرارزش در اين کلاس مقدار 10 و 14بيت باقيمانده از دو بايت سمت چپ آدرس شبکه و 16 بيت مانده ماشين ميزبان را مشخص مي کند.
  • در آدرس هاي کلاس B تعداد 16382(214-2) شبکه گوناگون قابل تعريف است و هر شبکه مي تواند 65634 ماشين ميزبان تعريف نمايد.
  • اختصاص آدرس هاي کلاس B براي شبکه هاي بسيار عظيم مناسب است، هر چند تعداد اين شبکه ها حدود 16000است ولي امروزه همه آنها اختصاص داده شده اند.
  • اگر آدرس IP بصورت دهدهي نوشته شود، عدد سمت چپ بين 128 تا 198 خواهد بود. 134.64.143.24
slide34
آدرس هاي کلاس C
  • مناسب ترين و پرکاربرد ترين کلاس از آدرس هاي IP است.
  • سه بيت پرارزش تر مقدار110 و 21بيت بعدي از سه بايت سمت چپ آدرس شبکه را مشخص مي کند.
  • بنابراين در اين کلاس حدود 2ميليون شبکه را درجهان مي توان آدرس دهي کرد و هر شبکه مي تواند حدود 254 عدد ماشين ميزبان را تعريف نمايد.
  • عدد سمت چپ آدرس IP بين 192 تا 223 خواهد بود.

199.164.78.132

slide35
آدرس هاي کلاس D
  • فعلا اين نوع آدرس ها که پنج بيت پرارزش آنها در سمت چپ 11110 است کاربرد خاصي ندارند و براي استفاده در آينده رها شده اند.
  • البته گاهي بطور آزمايشي از اين آدرس ها استفاده شد و تاکنون جهاني نشده اند.
slide36
آدرس هاي خاص
  • پنج گروه از کلاس ها در بين تمامي کلاسها معناي ويژه اي دارند و با آنها نمي توان يک شبکه خاص را تعريف و آدرس دهي کرد که عبارتند از:
  • آدرس 0.0.0.0: هر ماشيني که از آدرس خودش مطلع نيست اين آدرس را بعنوان آدرس خودش فرض مي کند. البته از اين آدرس فقط به عنوان آدرس مبدا وبراي ارسال يک بسته مي توان استفاده کرد وگيرنده نمي تواندپاسخي به مبدا بفرستد.
  • آدرس 0.HostID: اين آدرس زماني بکار مي رود که ماشين ميزبان، آدرس مشخصه شبکه اي که به آن تعلق دارد را نداند. در اين حالت در قسمت NetID مقدار صفر و در قسمت HostID شماره مشخصه ماشين خود را قرار مي دهد.
  • آدرس 255.255.255.255: براي ارسال پيام هاي فراگير براي تمامي ماشين هاي ميزبان بر روي شبکه محلي که ماشين ارسال کننده متعلق به آن است.
slide55
انواع سوکت زدن

3 نوع سوكت زدن داريم

  • 568A568bcrossover
slide56

به طور کلی دو نوع کابل در شبکه های کامپیوتری استفاده میشودنوع اول کابلی است که برای ارتباط یک پایانه و سوئیچ یا هاب به کار میرود که به این نوع کابل مستقیم یا Straightگویند.نوع دوم کابلی است که برای ارتباط دو پایانه مانند دو کامپیوتر به کار میرود که به این نوع کابل Crossگویند.

slide61

اما نکات  ایجاد کابل شبکه :

1- برای مرتب کردن سیم ها ابتدا کامل پیچیدگی آن ها را تا آخر باز می کنیم. سیم ها را با فشار دست صاف می کنیم

2- بعد از مرتب کردن سیم ها ، قسمت اضافی را می چینیم تا هم اندازه سیم ها یکسان شود ، و هم  سیم ها بلند نباشد

اندازه سیم ها از 2cm  نباید کمتر باشند.

3-  پس از وارد کردن کابل بالای سوکت را نگاه می کنیم تا مطمئن شویم همه سیم ها جا رفته باشد. اگر در این حالت همه سیم ها را نمی بینیم طول سیم ها کوتاه هستند.

slide68

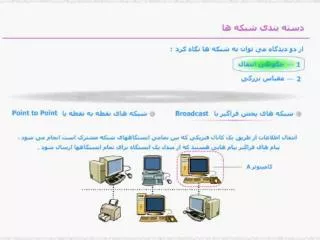

توپولوژي (هم بندی) شبكه های محلی:
  • انواع روشهای ايجاد (همبندی) شبكه های محلی عبارتند از:
    • خطی (Bus)
    • حلقوی (Ring)
    • ستاره ای (Star)
    • کامل(Complete)
    • درختی (Tree) (Star-Star)
bus ieee 802 3
شبکه های خطی (Bus)(IEEE 802.3)
  • ارتباط همه کامپيوترها از طريق کابل مشترک
  • کابل مورد استفاده از نوع Coaxialاست
  • در دو سر كابل از Terminator استفاده شده كه وظيفه آن از بين بردن noise درون خط است.
bus ieee 802 31
شبکه های خطی (Bus)(IEEE 802.3)
  • ايجاد انشعاب در كابل اصلي با استفاده ازTconnector
  • پهناي باند اين شبكه ها 10Mbps است.
  • با قطع شدن کابل همه شبکه قطع می شود!(؟)
slide75
هم بندی ستاره ای(Star)
  • همه کامپيوترها به يک واحد مرکزی (Hub) متصلند.
  • کابل مورد استفاده در آنها Cat5 است.
  • پهنای باند آنها 100Mbps است.
slide76
هم بندی ستاره ای(Star)...
  • با قطع شدن کابل شبکه، کل شبکه دچار مشکل نمی شود.
  • قطع شدن Hub منجر به قطع کل شبکه می گردد.
  • اضافه کردن نود جديد به آسانی صورت می گيرد.
star star
هم بندی درختی(Star-Star):
  • توسعه يافته هم بندی ستاره ای است.
  • در اين معماری، درختی از هابها (سوييچها) داريم.
  • برگهای اين درخت، کامپيوترها (نودها) ی شبکه هستند.
slide82
هم بندی درختی...
  • استفاده از سوييچ سبب می شود ترافيک غير ضروری به ساير قسمتهای شبکه نرود.
  • عمق اين درخت حداکثر می تواند 3 باشد.
  • در طبقات بالايی اين درخت از سوييچ استفاده می شود.
  • به نظر شما چر ابهتر است سرورها نزديک به ريشه باشند؟
token ring ieee 802 5
هم بندی حلقوی (Token Ring)(IEEE 802.5):
  • کامپيوترها به صورت يک حلقه به هم متصلند.
  • سيگنال ارسالی در يک جهت حلقه حرکت می کند .
  • در اين روش هر کامپيوتر نقش يک تکرارگر را دارد.
  • برای نوبتی کردن ارسال از مکانيزم نشانه (Token) استفاده می شود.
  • هر نودی که Token را در اختيار دارد می تواند ارسال را انجام دهد.
  • نوع خاصی از حلقوی که FDDI نام دارد، چگونه عمل می کند؟
slide88
هم بندی کامل:
  • در اين مدل تمام نودها به هم ارتباط مستقيم دارند.
  • اين مدل بر اساس ايده گرافهای کامل به وجود آمده است.
  • اين مدل به لحاظ حجم کابل کشی لازم قياس پذير نيست.
  • اين مدل در شبکه های بين سرورها پياده سازی می شود.
slide90
مدلهای ترکيبی:
  • می توان انواع روشهای ذکر شده را با هم ترکيب و معماريهای ديگری ايجاد کرد.
  • در شبکه های بزرگ معمولا از مدلهای ترکيبی استفاده می شود.
slide95
یا مشmesh توپولوژی
  • هر کامپیوتر مستقیماً به کلیه کامپیوترهای شبکه متصل می شود .
  • مزیت :

1- با توجه به اینکه هر کامپیوتر با کامپیوتر دیگر دارای ارتباطی مجزاست لذا این توپولوژی دارای بالاترین درجه امنیت و اطمینان می باشد

2- اگر یک کابل ارتباطی در این توپولوژی قطع شود ، شبکه همچنان فعال باقی می ماند .

  • معایب :

1- تعدادی زیادی خطوط ارتباطی استفاده می کند

2- مقرون به صرفه نیست

slide96
معماري شبكه :
  • معماري يك شبكه بيانگر استانداردهاي تعريف شده در خصوص نحوه اتصال كامپيوترها با يكديگرو نحوه ارسال اطلاعات ميباشد . به عبارت ديگر . معماري شبكه مجموعه اي از استانداردهايي است كه نوع كابل كشي ، اتصالات ، توپولوژي ، نحوه دسترسي به خطوط انتقال و سرعت انتقال را مشخص ميكند . بنابراين هنگام راه اندازي يك شبكه ، بايد ابتدا معماري شبكه مشخص شود و سپس با توجه به استانداردهايي كه معماري شبكه مشخص ميكند ، قطعات و اتصالات شبكه خريداري وپيكربندي گردد .
slide97
انواع معماري شبكه :
  • اترنت ( Ethernet)
  • Token Ring
  • FDDI
  • Wireless
slide98
1- اترنت :
  • اترنت متداولترين معماري شبكه است كه با استفاده از مجموعه اي از قوانين واستانداردها ، پيكربندي بستر شبكه و بالطبع نقل وانتقال داده ها در شبكه را قانونمند ميكند . به عبارت ديگر با ارائه يكسري از استانداردها و يكسري محدوديتها در بكارگيري تجهيزات ، اتصالات ، پهناي باند و ... . تمام اجزاي شبكه را با هم همزمان ميكند .
band width
مفهوم پهناي باند ( Band Width)
  • در سيستم هاي انتقال آنالوگ پهنار باند به حد فاصل بين پايين ترين و بالاترين فركانسي كه يك رسانه ميتواند از خود عبوردهد گفته ميشود . (پهناي باند بر حسب فركانس وبا واحد هرتز بيان ميشود ) / 300HZ - 3000HZ /
  • *درسيستم هاي انتقال ديجيتال .پهناي باند به ظرفيت انتقال اطلاعات گفته ميشود وبا واحد bps (بيت در ثانيه ) سنجيده ميشود . ( در مودم bps15 به معني 5600 بيت در ثانيه انتقال ميابد ).
  • ازعوامل موثر در پهتاي باند .طول . قطروجنس كابل است .پهناي باند با طول كابل نسبت معكوس و با قطر كابل نسبت مستقيم دارد . يعني هرچه طول كابل بيشتر شود پهناي باند كمتر شود وهر چه قطر كابل بيشتر شود پهناي باند نيز بيشتر است .
  • براي انتقال اطلاعات ميتوان به دوروش از پهناي باند استفاده كرد :
  • 1-تك باند (BaseBand)
  • 2-باند پهن (Band Broad )
slide100

*در روش Base Band از تمام پهناي باند براي ارسال يا دريافت اطلاعات استفاده ميشود . به اين معني كه در روش تك باند رسانه در هر لحظه فقط ميتواند يك سيگنال را از خود عبور دهد در نتيجه ارسال نوبتي ميشود واطلاعات پشت سر هم و به صورت سريال ارسال ميشوند . اين روش انتقال دليل بوجود آمدن مفهوم بسته (Pachet )است .در شبكه هاي محلي از اين روش براي انتقال اطلاعات استفاده ميشوندبدين ترتيب كه از دو رشته كابل استفاده ميشود كه يكي براي ارسال وديگري دريافت اطلاعات را انجام ميدهد . اطلاعات بصورت بسته هاي مشخص پشت سر هم قرار ميگيرند وارسال شده و دريافت ميگردد. ( تمام سيستم هاي انتقال ديجيتال از روش Base Band استفاده ميكنند )(كابل هم محورUTP)

*در روش باند پهن . يك رسانه (كابل ) ميتواند در آن واحد يك يا چند سيگنال را به طور همزمان عبور دهد . هر سيگنال به سورت جداگانه ارسال ميشود و تداخل بين سيگنال هايي متفاوت به وجود نميآيد . از اين روش در سيستم هاي انتقال آنالوگ استفاده ميشود ورسانه ميتواند در آن واحد سيگنالهاي متفاوتي را با فركانس هاي مختلف از خود عبور دهد . از اين روش در شبكه تلويزيونهاي كابلي و شبكه هاي WAN استفاده ميگردد .( كابل هم محور - فيبرنوري ) .

*سرعت انتقال اطلاعات : مقدار اطلاعاتي كه در واحد زمان توسط تجهيزات شبكه ارسال ميشود گفته ميشود (مثلا كارت شبكه mbps100 ) .

سرعت انتقال اطلاعات با پهناي باند رابطه مستقيم دارد . هر چه پهناي باند بيشتر شود سرعت انتقال اطلاعات نيز بيشتر ميشود و بر عكس .

*نكته : پهناي باند . ظرفيت انتقال يك رسانه يا يك كابل است . در صورتي كه سرعت انتقال . سرعت ارسال اطلاعات در واحد زمان است .

slide101
تكنولوژيهاي مختلف اترنت :
  • 10 BASE 2
  • 10 BASE 5
  • 10 BASE T
  • 10 BASE FL
  • 100 BASE X
  • 1000 BASE X
  • 1000 BASE T
10 base 2
10 BASE 2
  • 10 BASE 2 براي انتقال داده ها از كابل هاي كواكسيال THINNET استفاده ميكند. كانكتور هاي اين شبكه از نوع BNC بوده ودوسر كابل بايد توسط TERMINATOR مسدود شود تا شبكه فعال شود .از مزاياي 10 BASE 2 . نصب ساده و هزينه راه اندازي بسيار كم آن است .توپولوژي 10 BASE 2 همان توپولوژي خطي است .
  • قوانيني كه در 10 BASE 2 بايد رعايت شود . عبارتند از :
  • حداقل طول كابلي كه كامپيوتر را به هم متصل ميكند نبايد كمتر از 5/0 متر باشد .
  • براي اتصال T_CONNECTOR به كامپيوتر نبايد از كابل استفاده كرد وبايد آن را مستقيما به كامپيوتر متصل نمود .
  • فاصله اولين و آخرين كامپيوتر در شبكه نبايد بيش از 185 متر باشد . اين فاصله از روي اندازه كابل اندازه گيري ميشود .
  • با استفاده از هاب ) REPEATER ) ميتوان حداكثر فاصله بين اولين و آ خرين كامپيوتر را تا 925 متر افزايش داد و كامپيوترها نبايد خارج از اين محدوده باسند .
  • در فواصل بين هر دو REPEATER نميتوان بيش از 30 دستگاه كامپيوتر به شبكه متصل كرد .
  • ابتدا و انتهاي كابل بايد با TERMINATOR مسدود شود . TERMINATOR شبكه 10BASE2 يك مقاومت 50 اهمي است كه سيگنالهاي الكتريكي به وجود آمده در كابل شبكه را مصرف كرده و از باقي ماندن آن در شبكه جلوگيري ميكند .
10 base 5
10 BASE 5
  • در 10BASE 5 از كابل كواكسيال THICKNET براي اتصال كامپيوترها به يكديگر استفاده ميشود .
  • هر كامپيوتر توسط يك كابل AUI يا DIX به يك عدد TRANSCEIVER كه به كابل شبكه متصل شده است ، وصل ميشود و هر دو انتهاي كابل با TERMINATOR مسدود ميشود . اولين مزيت 10BASE5 مسافت نسبتا زيادي است كه تحت پوشش خود قرار ميدهد . قوانيني كه در مورد 10 BASE 5 وجود دارد . عبارتند از :
  • حداقل طول كابلي كه براي اتصال دو كامپيوتر استفاده ميشود 5/2 متر است .
  • حداكثر طول كابل يا حداكثر فاصله بين اولين و آخرين كامپيوتر شبكه 500 متر است .
  • يكي از TERMINATOR. ها بايد به زمين متصل شود.
  • اندازه كابلي كه كامپيوتر را با TRANSCEIVER متصل ميكند . نبايد بيشتر از 50 متر باشد .
10 base t
10 BASE T
  • براي راه اندازي شبكه 10 BASE T از كابلهاي Twisted Pair ( زوج به هم تابيده ) استفاده ميشود كه حداكثر سرعت آن 10 MBPS است . در اين استاندارد هر كامپيوتري كه ميخواهد به شبكه متصل شود مستقيما توسط يك كابل به هاب وصل شده و هاب ، ارتباط كامپيوترها را برقرار ميكند . اتصالات اين توپولوژي از نوع RJ-45 ميباشد .SEGMENTE هاي مختلف ميتوانند توسط كابلهاي كواكسيال يا فيبر نوري به يكديگر متصل شوند . برخي از انواع دستگاههايي كه ميتوانند جايگزين هاب شوند . هوشمند بوده و ميتوانند ترافيك شبكه را كنترل كرده و آن را كاهش دهند . از مشخصه هاي بارز اين شبكه گران قيمت بودن هزينه راه اندازي و نصب آن است .
  • قوامين 10 BASE T عبارتند از :
  • حداكثر تعداد كامپيوتري كه اين شبكه به هم متصل ميكند . 1024 دستگاه كامپيوتر است .
  • كابلها بايد از نوع زوج به هم تابيده CAT 3 و CAT4 و CAT 5 باشند ( نوع كابل از نظر داشتن محافظ تفاوتي نميكند . ميتوان از هر دو كابل UTP يا STP استفاده كرد ) .
  • حداكثر فاصله هر كامپيوتر تا هاب 100 متر است .
  • حداقل طول كابل ( فاصله بين كامپيوتر تا هاب . ) 5/2 متر است .
10 base fl
10 BASE FL
  • 10 BASE FL يكي از خصوصيات شبكه اترنتي است كه براي انتقال اطلاعات از فيبر نوري استفاده ميكند . سرعت انتقال در اين شبكه 10 MBPS است . مهمترين مزيت 10BASE FL . مسافت زيادي است كه تحت پوشش قرار ميدهد . اين مسافت 2 كيلومتر است . از مزاياي ديگر اين شبكه اين است كه عوامل خارجي ، تاثيري روي اطلاعات داخل فيبر ندارد . به عبارت ديگر . در فيبر نوري هم شنوايي وجود ندارد و اطلاعات سالم به مقصد ميرسد .
  • دو استاندارد ديگر به نامهاي 10Base FB و 10 Base FP نيز مورد استفاده قرار مي گيرد . 10Base FB يك شبكه اترنت همزمان است و براي اتصال دو تقويت كننده فيبر نوري به يكديگر كه در مسير بين دو ايستگاه قرار دارد ، استفاده مي شود. استاندارد ديگر 10 Base FP است كه يك شبكه ستاره اي با استفاده از فيبر نوري مي باشد كه براي Backbone شبكه ها مورد استفاده قرار مي گيرد. در 10 Base FP ، نور به جاي سيگنالهاي الكترونيكي مسئوليت انتقال اطلاعات را برعهده دارد.
100base x
100Base X
  • ساختار شبكه 100BASE X همانند شبكه 10BASE T است . ( سرعت اين شبكه 100MBPS است ) با اين تفاوت كه 100 BAE X با سه مدل كابل كشي متفاوت مورد استفاده قرار ميگيرد . اين سه مدل عبارتند از :
  • * 100BASE TX : در اين مدل از دو كابل CATEGORY 5 از نوع UTP يا STP به صورت همزمان استفاده ميشود
  • * 100 BASE FX : در اين مدل از دو رشته فيبر نوري در كنار هم استفاده ميشود .
  • * 100 BASE T4 : در اين مدل 4 رشته كابل 5 يا 4 . CATEGORY 3 در كنار هم استفاده ميشود .
  • * 100 BASE X : با نام Fast Ethernet نيز شناخته ميشود .
1000 base x
1000 BASE X
  • اين استاندارد شبكه اي را توضيح ميدهد كه درآن سرعت انتقال اطلاعات يك گيگابايت در ثانيه است و براي انتقال اطلاعات از فيبر استفاده ميشود . اين استاندارد خود از چند قسمت تشكيل شده است كه عبارتند از :
  • 1- 1000 BASE SX
  • 2- 1000 BASE LX/LH
  • 3- 1000 BASE ZX
  • تفاوت استاندارد هاي ذكر شده در طول كابل و نوع فيبر نوري است كه در آنها استفاده ميشود .
1000 base t
1000 BASE T
  • در اين استاندارد ، از كابل هاي زوج به هم تابيده براي راه اندازي شبكه اي با سرعت يك گيگابيت در ثانيه استفاده ميشود . اين كابلها از نوع CAT5 و كانكتورهاي آن نيز از نوع RJ-45 است . نحوه ارسال اطلاعات در اين استاندارد به گونه اي است كه سيستم ، توانايي انتقال اطلاعات با سرعت يك گيگابيت در ثانيه را پيدا ميكند .
token ring
TOKEN RING

شبكه TOKEN RING از نظر ظاهري يك شبكه ستاره اي است ولي به صورت TOKEN PASSING كار ميكند . در اين شبكه يك حلقه منطقي به وجود ميآيد و TOKEN در امتداد حلقه حركت كرده و به كامپيوترها ميرسد . هر كامپيوتري كه به ارسال اطلاعات نياز داشته باشد . TOKEN را نگه داشته و اطلاعات خود را به سوي مقصد ارسال ميكند . اطلاعات ارسال شده در همان حلقه مجازي ودر امتداد حركت TOKEN مسير خود را طي ميكند تا به كامپييوتر مقصد برسد . كامپيوتر مقصد در صورت صحيح بودن اطلاعات ارسالي . در جواب يك بسته به نام ACKNOWLEDGE به كامپيوتر مبداء ارسال ميكند .كامپيوتر مبداء نيز TOKEN اصلي را از بين برده و يك TOKEN جديد توليد مينمايد وآنرا در امتداد مسير TOKEN قبلي به حركت در ميآورد . اين پروسه به همين صورت ادامه خواهد يافت .

در شبكه TOKEN RING در محل اتصال كامپيوترها به جاي هاب از دستگاهي بنام MAU استفاده ميشود . سرعت انتقال اطلاعات در اين شبكه 16MBPS يا 4MBPS است .كارتهاي 16MBPS ميتوانند با سرعت 4MBPS نيز فعاليت كنند.

در شبكه TOKEN RING از كابل هاي زوج به هم تابيده استفاده ميشو د. اگر از كابل UTP در اين توپولوژي استفاده شود . حداكثر طول كابل ميتواند 45 متر باشد و اين شبكه فقط با سرعت 4 مگابيت در ثانيه كار مي كند و اگر از كابل STP استفاده شود . حداكثر طول كابل 101 متر و با سرعت 16 مگابيت در ثانيه اطلاعات منتقل ميشود .

slide110
FDDI
  • FDDI ، تكنولوژي يك شبكه با سرعت 100 مگابيت در ثانيه است كه براي ارتباط از فيبر نوري استفاده ميكند . در اين تكنولوژي به جاي فيبر نوري از كابل مسي نيز ميتوان استفاده كرد ولي در صورت استفاده از كابل مسي طول كابل كمتر ميشود . FDDI به عنوان BACKBONE در محل هايي كه تعداد زيادي كامپيوتر در آن قرار دارد ، استفاده ميشود . از جمله اين محيطها ميتوان به دانشگاهها اشاره كرد .در FDDI ميتوان 500 گره را در مسافت 100 كيلومتر به يكديگر متصل كرد . توپولوژي فيزيكي اين شبكه حلقوي است .نحوه به وجود آمدن اين حلقه به اين صورت است كه يك حلقه 100 كيلومتري از فيبر ساخته ميشود ودرهر 2 كيلومتر يك تقويت كننده قرار ميگيرد . براي جلوگيري از اختلالاتي كه در اثر قطع شدن فيبر نوري به وجود ميآيد ، از دو حلقه فيبر نوري در كنار هم استفاده ميشود تا در صورتي كه يكي از رشته ها قطع شود . رشته دوم وارد عمل شده و جايگزين رشته اول شود .
slide111
شبكه بدون سيم

شبكه بدون سيم . شبكه اي است كه از امواج راديويي BROAD BAND براي مرتبط كردن كامپبيوترها به يكديگر استفاده مي كند.از سيستم بيسيم در شبكه هاي WAN استفاده مي شود. كاربرد آن مي تواند مرتبط كردن دو يا چند شبكه محلي ، ارائه سرويس اينترنت و سرويسهاي ديگر باشد. شبكه بيسيم براي برقراري بين كامپيوترهايي كه نزديك يكديگر قرار دارند نيز استفاده مي شود كه در اينصورت نوعي شبكه به نام PAN بكار ميرود.

در شبكه هاي PAN نيازي به استفاده از تجهيزات خاص شبكه نيست و فقط با نصب دو كارت شبكه PAN روي دو كامپيوتر كه در فاصله مناسب از يكديگر قرار گرفته اند مي توان يك شبكه را راه اندازي كرد. از مزاياي شبكه بيسيم اينست كه نيازي به نصب كابل شبكه و تجهيزات آن نيست و سرعت انتقال اطلاعات نيز مي تواند تا سرعت 52 مگابيت در ثانيه افزايش پيدا كند.

ad
