Pertemuan 06. Matakuliah: R0132 / Teknologi Bangunan Tahun: 2006/2007. Bagian-bagian Propil. Bentuk W.F (Wide Flange). I badan = 1/12 (h-2t)3 s. I badan M = M badan. I propil M=M badan +M flens. I flens M = M flens. I propil. Profil Baja WF (Wide Flange)

Download Presentation

Pertemuan 06

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript

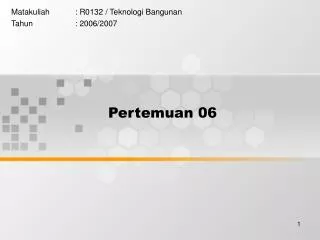

Pertemuan 06

Pertemuan 06

Matakuliah: R0132 / Teknologi Bangunan

Tahun: 2006/2007


Bagian bagian propil

Bagian-bagian Propil

Bentuk W.F (Wide Flange)

I badan = 1/12 (h-2t)3 s


Pertemuan 06

I badan M = M badan

I propil M=Mbadan+Mflens

I flens M = M flens

I propil

Profil Baja WF (Wide Flange)

(Sayap Lebar)

Seri metrik.

Ix,Iy : (cm4)

ix,iy : (cm)

Wx,Wy : (cm3)

Luas tampang : (cm2)


Pertemuan 06

4. Mendimensi Balok

  • Balok harus :

  • Cukup kuat

  • Cukup kaku

  • Cukup stabil

  • Cukup kuat : Semua tegangan yang ditimbulkan oleh pem-bebanan  tegangan izin.

  • Umumnya: pada semua bekerja momen lentur dan gaya lintang


Pertemuan 06

  • Cukup kaku : Semua balok yang dibebani akan melendur.

Lenduran yang ditimbulkan oleh beban tidak boleh melampui dari yang diizinkan : 

b) Cukup stabil : Ditinjau pada pelajaran baja lanjutan.


Pertemuan 06

Contoh soal : 1)


Pertemuan 06

Mutu baja Bj 37 4 = 2400 kg/cm2

 =

=1600 kg/cm2

  • = 0,58 X 1600 = 928 kg/cm2

  • Check terhadap kekuatan:

coba propil 400X200X8X13

W = 1190 cm3 (Zx)


Pertemuan 06

 =0,58X1600 = 928 kg/cm2

 =

S = (20X13X(20-0,65)) + (0,8X(20- 1,3)2 X0,5 )

= (503,1 + 139,9) = 643 cm3

 =

= 85kg/cm2

Check terhadap kekuatan

P = 5 ton

L =15 m

E = 2,1X106 kg/cm2

T/x = 23700 cm4

 = 1/300 X 15 m =5 cm

 = 1/48


Pertemuan 06

=

Penampang tidak cukup kuat, harus diperbesar

Coba 450X300X9X14

Ix= 33700 cm4

Zx=Wx=1740 cm3

=

Dipakai penampang yang berukuran 450X300X19X14


Pertemuan 06

Pada posisi sedikit sebelah kiri atau kanan dari tengah-tengah bentang bekerja gaya lintang sebesar 2,5 tong maka berlaku hukum Huber-Hencky

i =

1600kg/cm2

 =

=

= 1077,6 kg/cm2

=

 = 130,8 kg/cm2


Pertemuan 06

I=

=1101,2 kg/cm2 < 1600 kg/cm2

Ukuran penampang 450X300X9X14 dapat dipakai.

(Contoh Soal 2)


Pertemuan 06

Ixx = 16900 cm4

Zx = 1150 cm3

mutu baja Bj 37

y=2400 kg/cm2

E=2,1 X 106 kg/cm2


Pertemuan 06

Periksa apakah ukuran penampang cukup untuk menahan beban sebesar q = 2t/m, lendutan ijin sama dengan 1/250 ,berat sendiri penampang sudah termasuk dalam beban .


Pertemuan 06

M = 1/8g2=1/8X2X64 = 16 tm

L = 8 ton

Pada Mmax gaya lintang (L) = 0

Pada Lmax maka M=0

  • =2400/1,5=1600 kg/cm2

  • = 0,58X1600= 928 kg/cm2

     = 1/250 X 800 = 3,2


Periksa terhadap kekuatan

Periksa terhadap kekuatan

 -->

 =

=

=1391,3kg/cm2<(600kg/cm2)



 =

=

=

 =249,6 kg/cm2 < 


Pertemuan 06

karena pada posisi Mmax, gaya lintang(L)=0 maka tidak usah diperiksa I-nya.

Periksa terhadap kekuatan

 =

= 3 cm <  (3,2 cm)


Pertemuan 06

Ukuran penampang 300X300X12X12 dapat dipakai.

Contoh soal 3)

Bentuk propil

400X200X8X13

Ixx=23700 cm4

Zx = 1190 cm3

=1600 kg/cm2


Pertemuan 06

=1/500 L (=

)

Periksa apakah gelegar AB cukup kuat menahan beban seperti pada gambar jika ukuran penampangnya 400X200X8X13.

Berat sendiri penampang diabaikan.

Mmax=3X3 tm=9 tm

Lmax= 3 ton S=643 cm3


Periksa terhadap kekuatan1

Periksa terhadap kekuatan

 =

= 900000/1190 = 756,3 kg/cm2

< (1600 kg/cm2 )

=

=

<  (0,58X1600 kg/cm2 )

I=

= 776,56 kg/cm2 < =1600 kg/cm2


Pertemuan 06

Periksa terhadap kekuatan

<  = 1/500X9 = 1,8 cm

Penampang ukuran 400X200X8X13 dapat dipakai.

 =
