Cálculos de Trocadores de Calor usando softwares do HTRI. R.Barateiro - Maio/2003 UNISANTA. Informações Gerais. HTRI é a sigla do Heat Transfer Research Institute O HTRI tem softwares p/ casos sem mudança de fase, com mudança de fase, refervedor, termosifão, trocador a ar e de placas

badu
Download Presentation

Cálculos de Trocadores de Calor usando softwares do HTRI

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Cálculos de Trocadores de Calor usando softwares do HTRI R.Barateiro - Maio/2003 UNISANTA

  2. Informações Gerais • HTRI é a sigla do Heat Transfer Research Institute • O HTRI tem softwares p/ casos sem mudança de fase, com mudança de fase, refervedor, termosifão, trocador a ar e de placas • Além dos softwares, com atualizações de correlações periódicas, são muito instrutivos os materiais de apoio (Report Books) com a mais moderna teoria e correlações

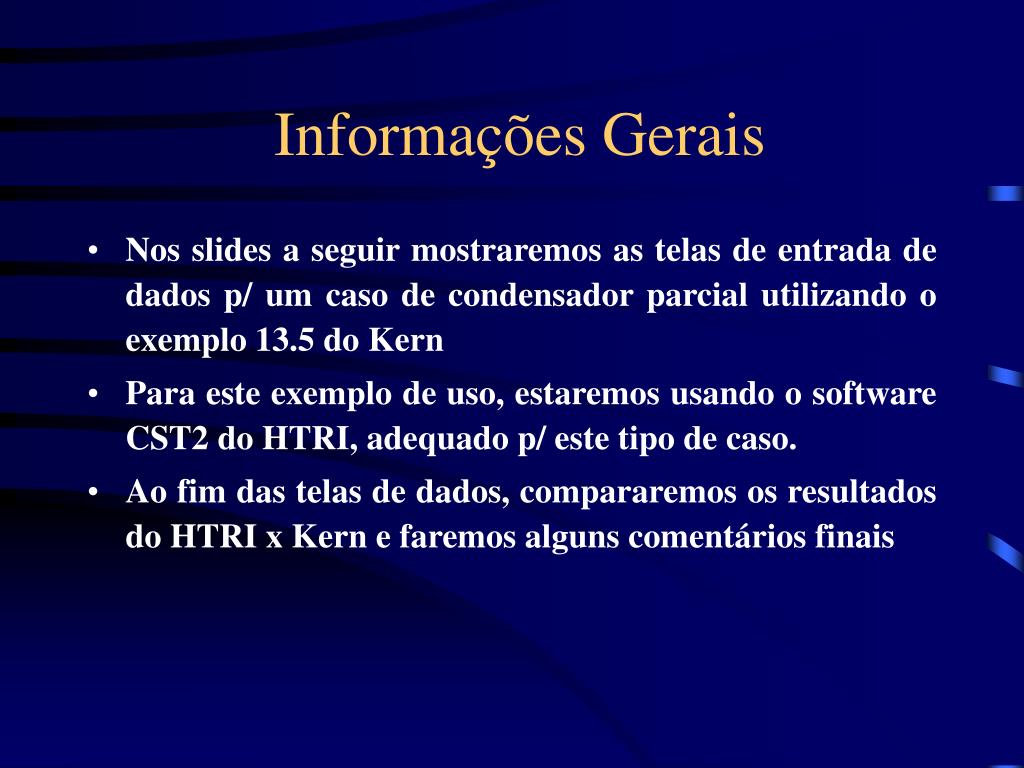

  3. Informações Gerais • Nos slides a seguir mostraremos as telas de entrada de dados p/ um caso de condensador parcial utilizando o exemplo 13.5 do Kern • Para este exemplo de uso, estaremos usando o software CST2 do HTRI, adequado p/ este tipo de caso. • Ao fim das telas de dados, compararemos os resultados do HTRI x Kern e faremos alguns comentários finais

  4. Comentários • Comparando-se os resultados do HTRI (arquivo de Word fornecido em separado) x Kern, vemos que chegamos a resultados bem similares em termos de área de troca (590 x 580 ft2, respectivamente). • O HTRI calculou a perda de carga p/ fluxo bi-fásico com correlações modernas sem recorrer as hipóteses simplificadoras usadas pelo Kern (que nem apresentou esta perda) • O uso do software acelera bastante o cálculo (p/ montar este exemplo levei menos de meia hora)

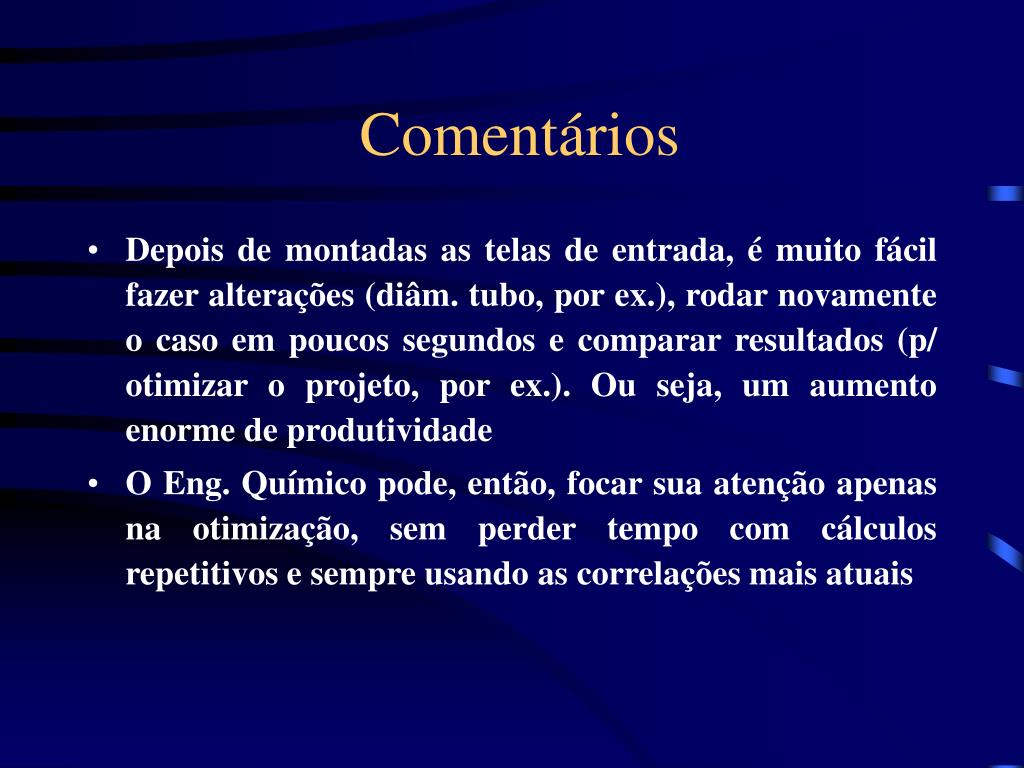

  5. Comentários • Depois de montadas as telas de entrada, é muito fácil fazer alterações (diâm. tubo, por ex.), rodar novamente o caso em poucos segundos e comparar resultados (p/ otimizar o projeto, por ex.). Ou seja, um aumento enorme de produtividade • O Eng. Químico pode, então, focar sua atenção apenas na otimização, sem perder tempo com cálculos repetitivos e sempre usando as correlações mais atuais

  6. Comentários • Obviamente, p/ fazer bom uso do software é necessário uma boa base de operações unitárias, pois, mesmo com o software, a otimização vai depender mesmo é da habilidade do usuário em entender os resultados e trabalhá-los • Resumindo : o software não faz mágica ! • Dúvidas/comentários é só me contatar (rfbarateiro@uol.com.br)
