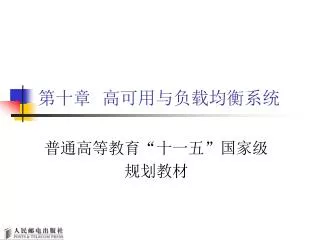

第十章 高可用与负载均衡系统

普通高等教育“十一五”国家级

规划教材

slide2

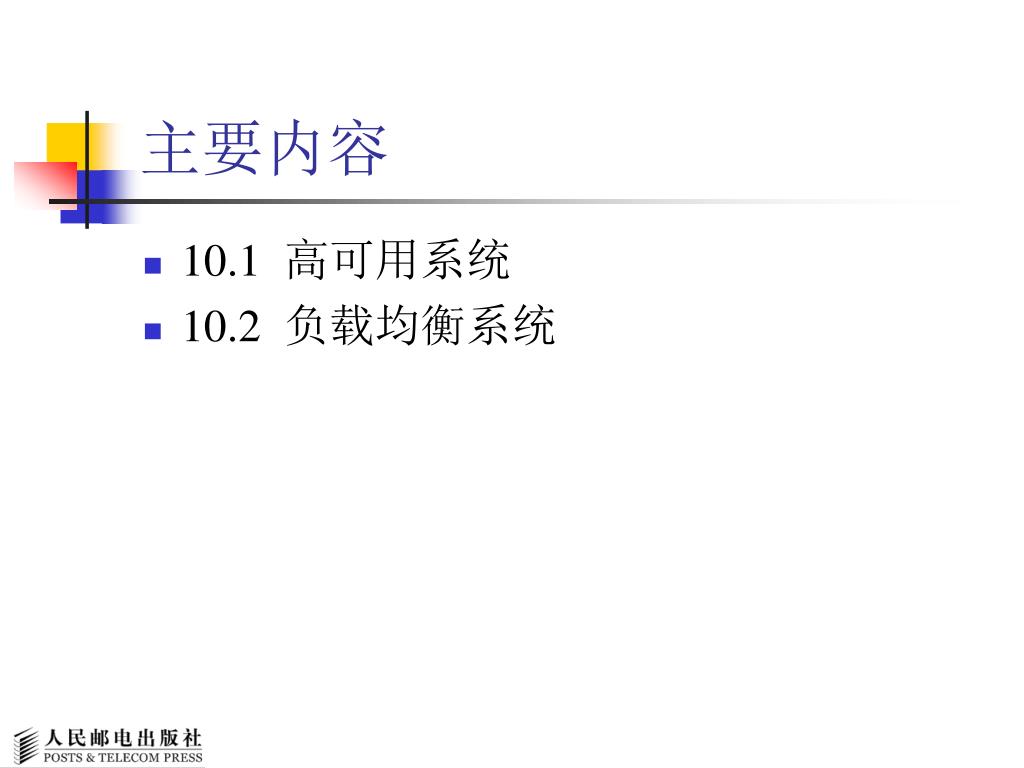

主要内容
  • 10.1 高可用系统
  • 10.2 负载均衡系统
slide3
10.1 高可用系统---概念

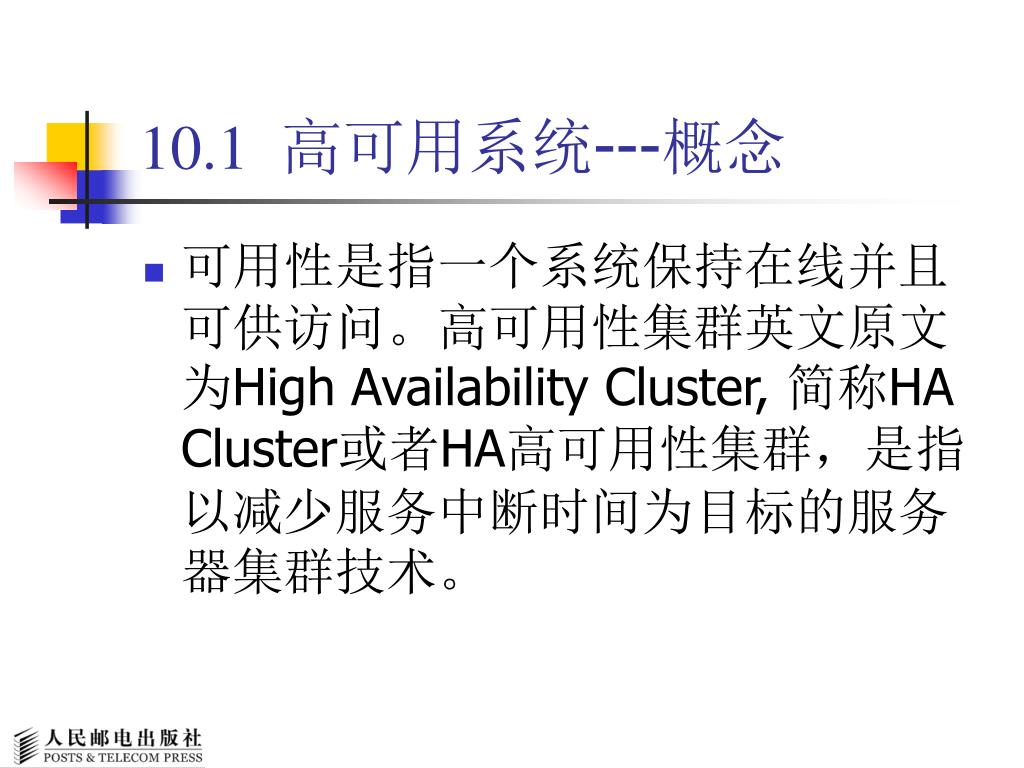

  • 可用性是指一个系统保持在线并且可供访问。高可用性集群英文原文为High Availability Cluster, 简称HA Cluster或者HA高可用性集群,是指以减少服务中断时间为目标的服务器集群技术。

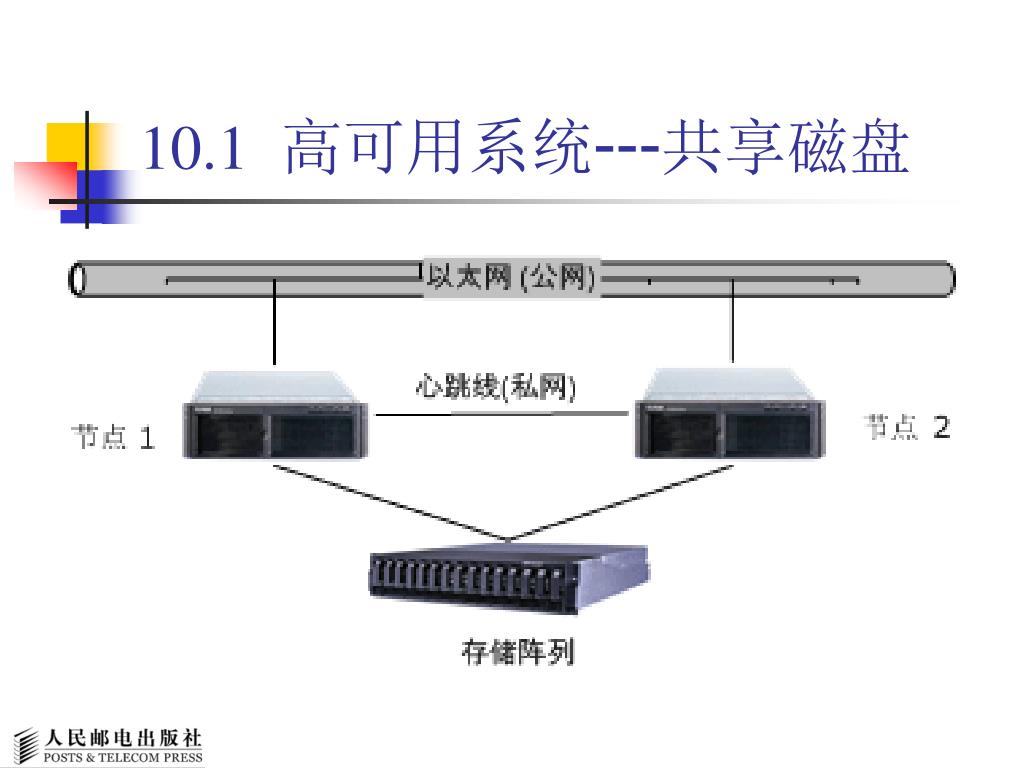

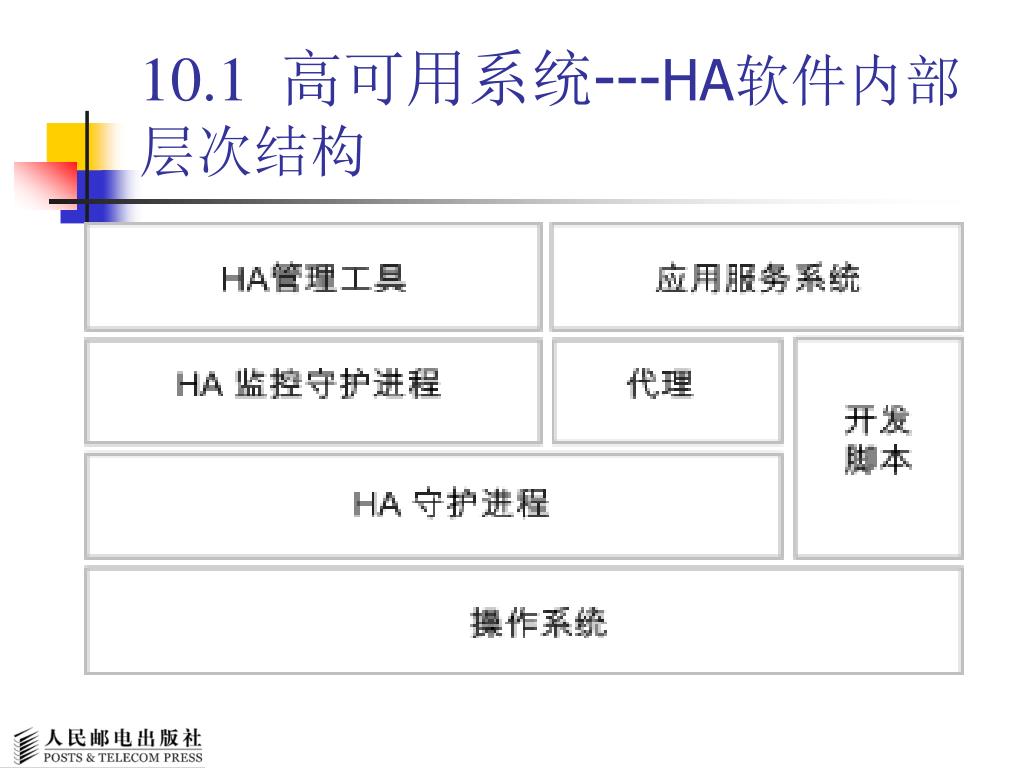

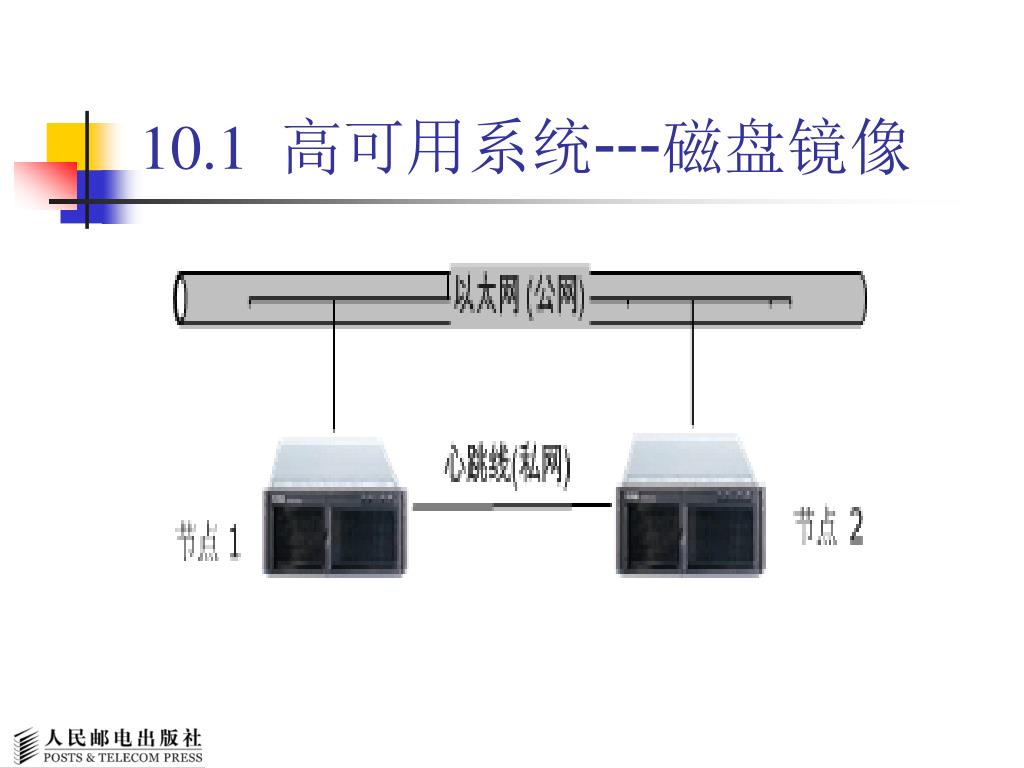

slide6

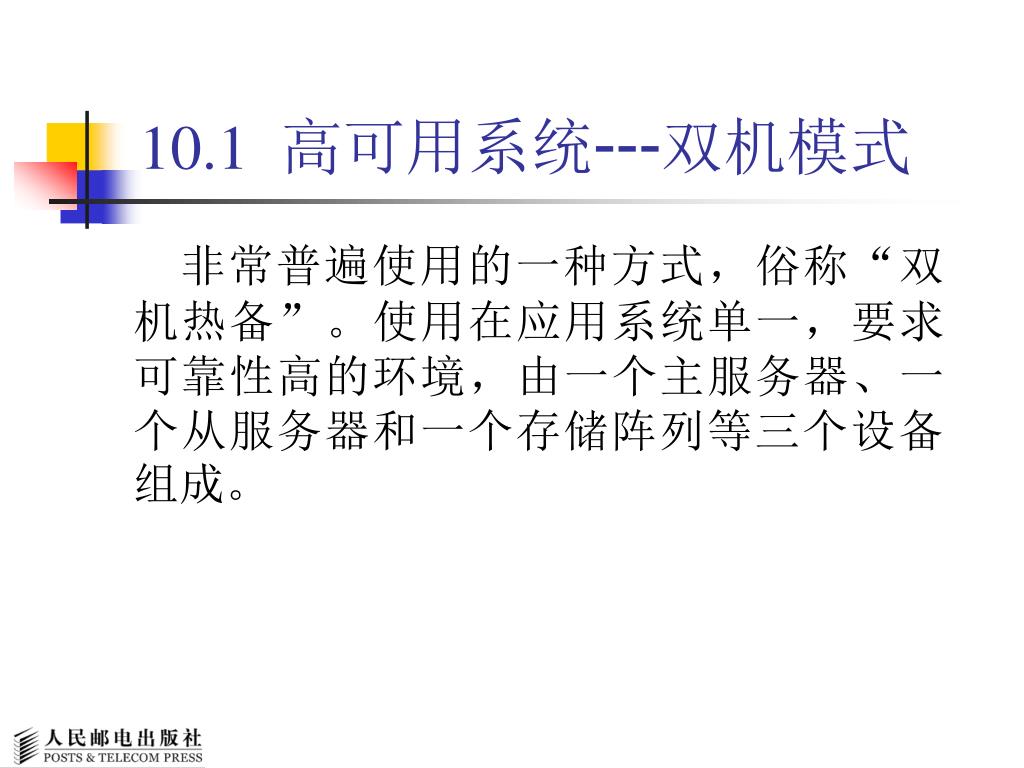

10.1 高可用系统---双机模式

非常普遍使用的一种方式,俗称“双机热备”。使用在应用系统单一,要求可靠性高的环境,由一个主服务器、一个从服务器和一个存储阵列等三个设备组成。

10 1 1 i

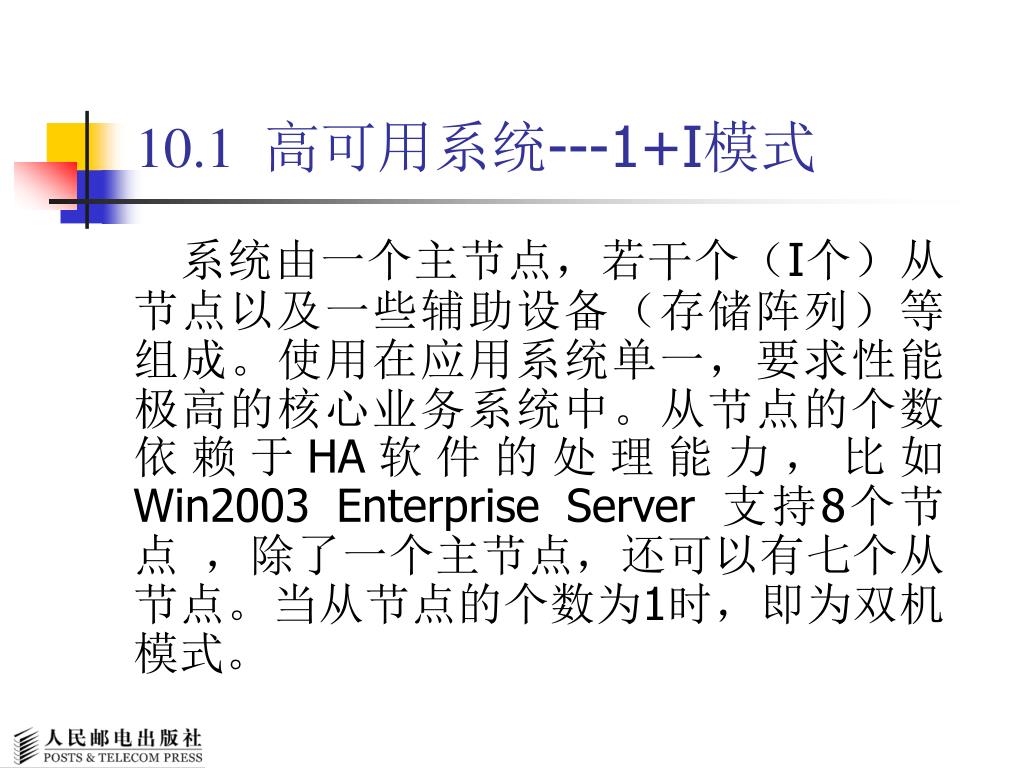

10.1 高可用系统---1+I模式

系统由一个主节点,若干个(I个)从节点以及一些辅助设备(存储阵列)等组成。使用在应用系统单一,要求性能极高的核心业务系统中。从节点的个数依赖于HA软件的处理能力,比如Win2003 Enterprise Server 支持8个节点 ,除了一个主节点,还可以有七个从节点。当从节点的个数为1时,即为双机模式。

10 1 n i
10.1 高可用系统---N+I模式

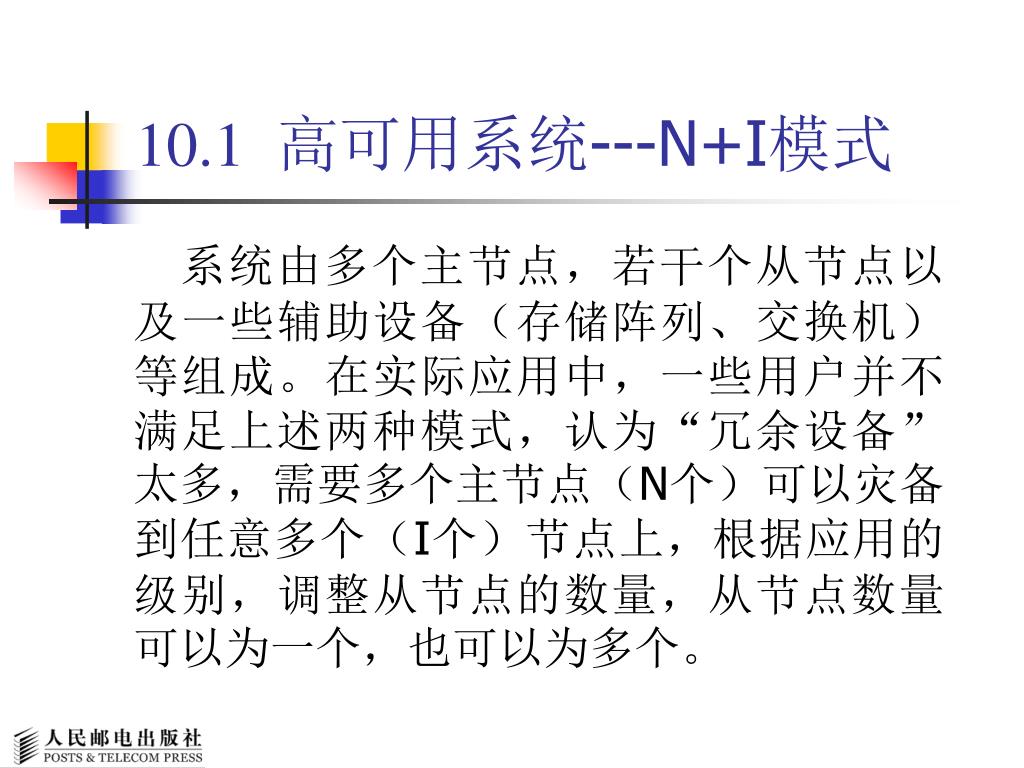

系统由多个主节点,若干个从节点以及一些辅助设备(存储阵列、交换机)等组成。在实际应用中,一些用户并不满足上述两种模式,认为“冗余设备”太多,需要多个主节点(N个)可以灾备到任意多个(I个)节点上,根据应用的级别,调整从节点的数量,从节点数量可以为一个,也可以为多个。

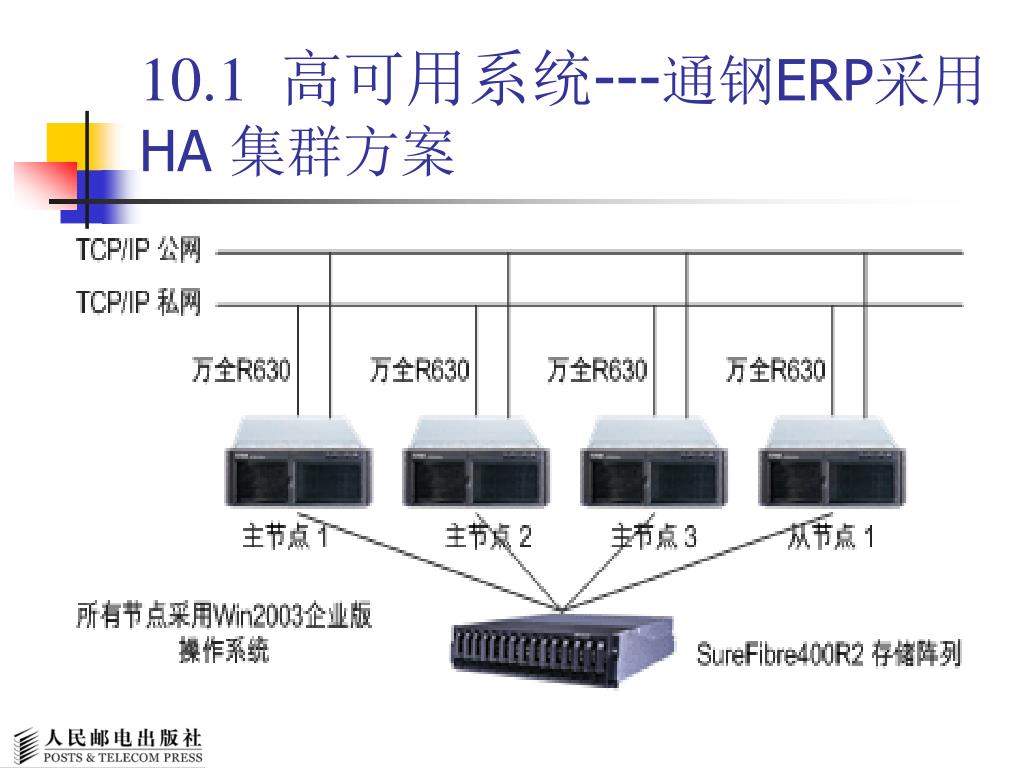

slide12
10.2 负载均衡系统 ---概念

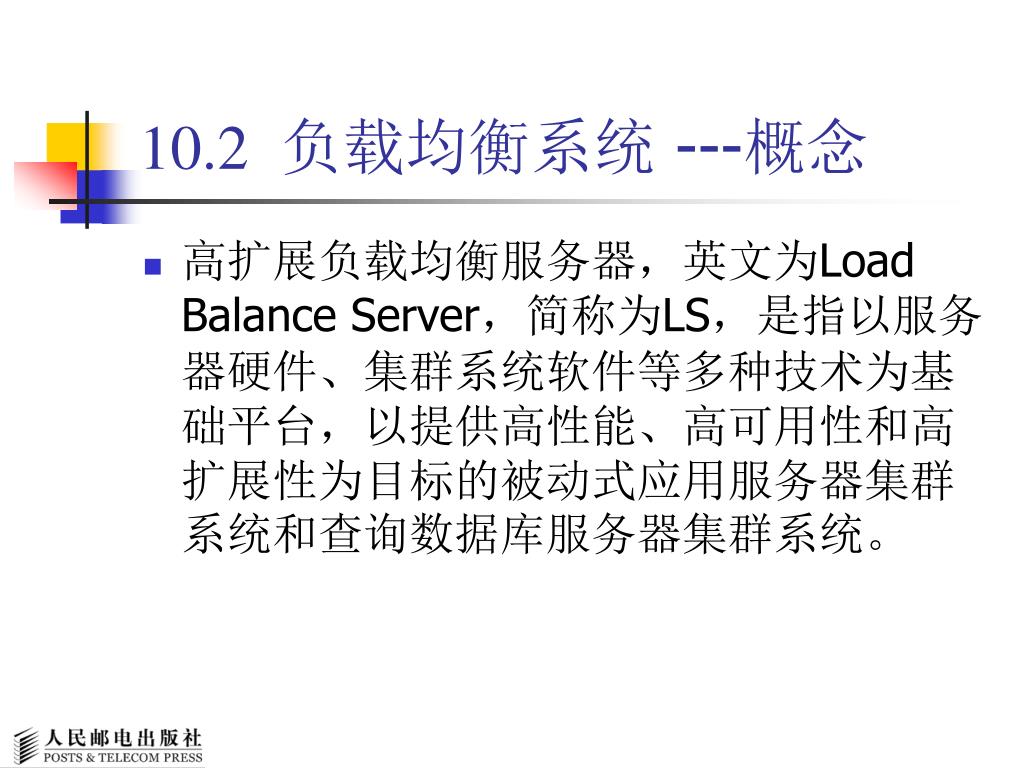

  • 高扩展负载均衡服务器,英文为Load Balance Server,简称为LS,是指以服务器硬件、集群系统软件等多种技术为基础平台,以提供高性能、高可用性和高扩展性为目标的被动式应用服务器集群系统和查询数据库服务器集群系统。

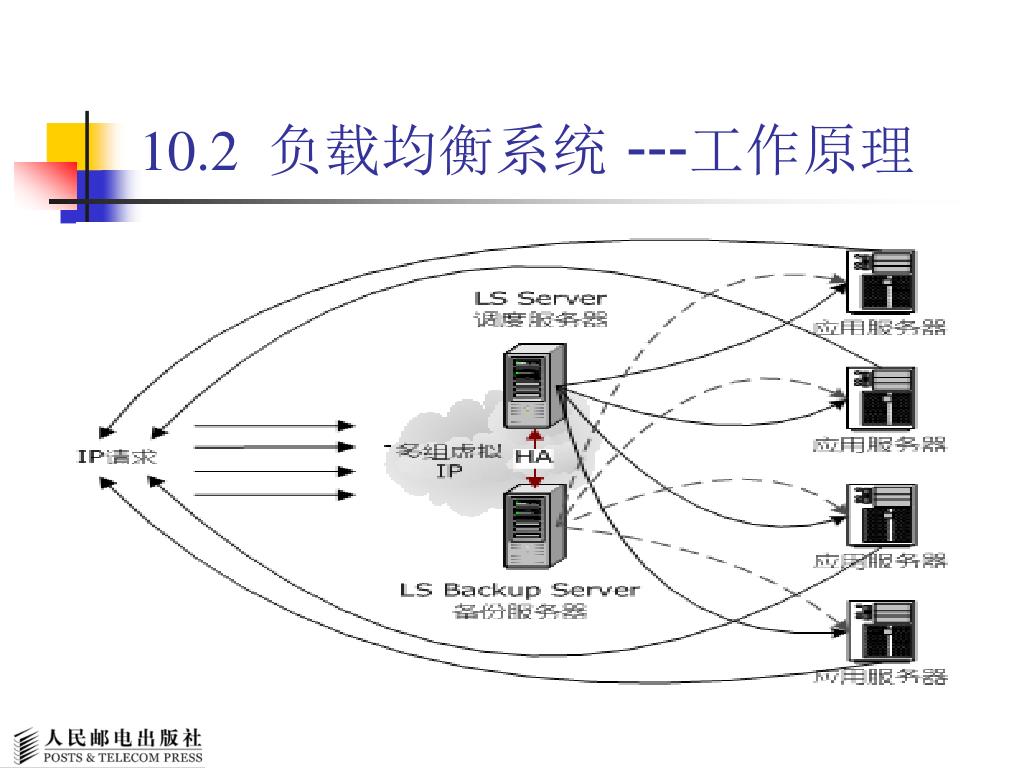

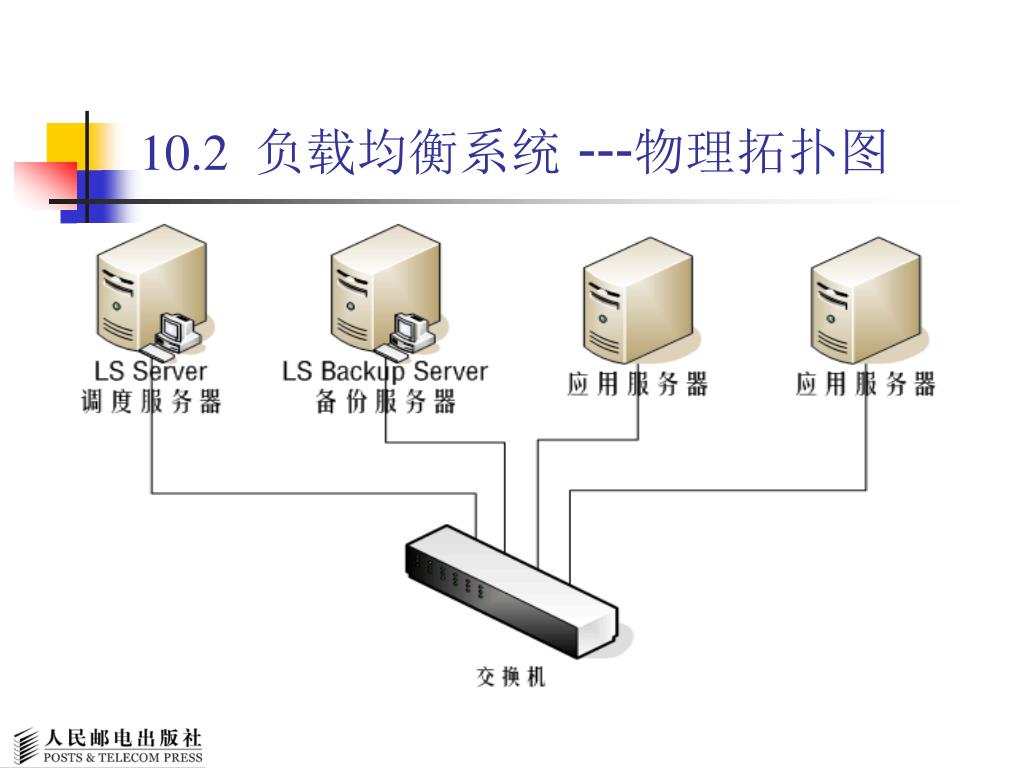

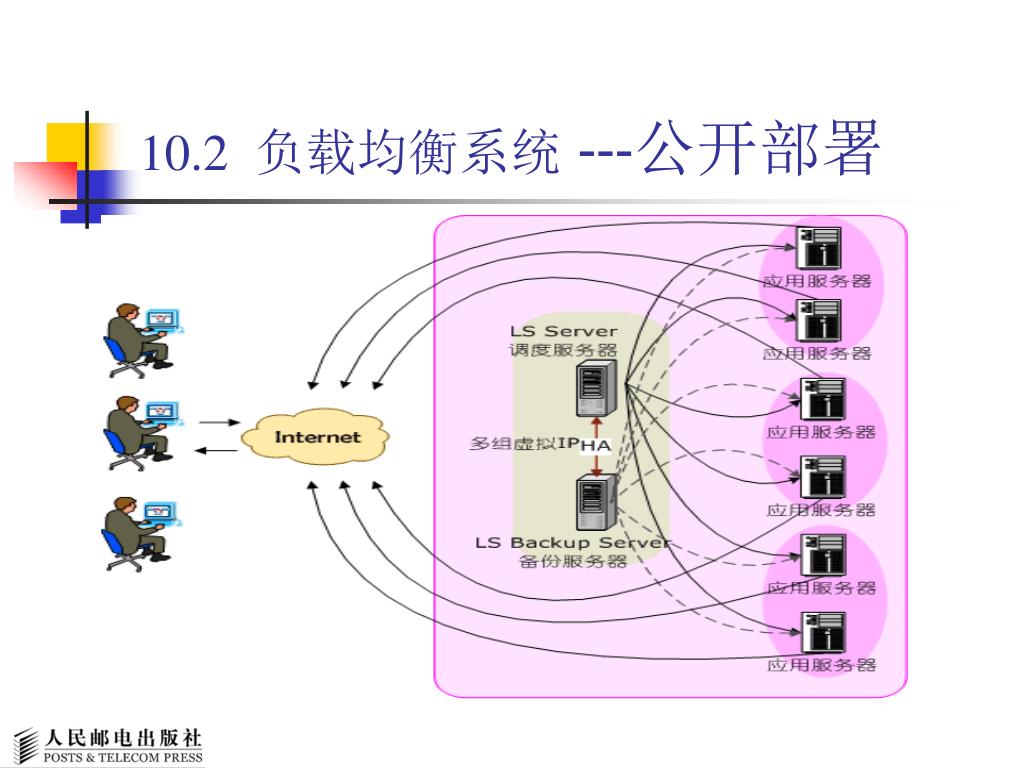

slide17

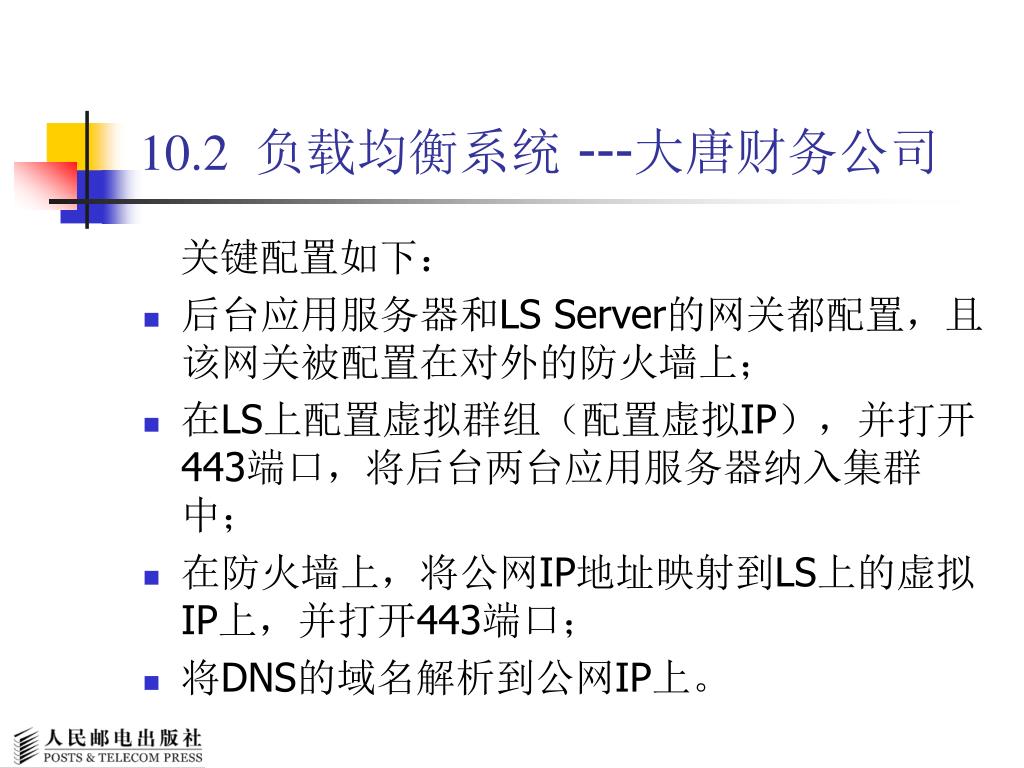

10.2 负载均衡系统 ---大唐财务公司

关键配置如下:

  • 后台应用服务器和LS Server的网关都配置,且该网关被配置在对外的防火墙上;
  • 在LS上配置虚拟群组(配置虚拟IP),并打开443端口,将后台两台应用服务器纳入集群中;
  • 在防火墙上,将公网IP地址映射到LS上的虚拟IP上,并打开443端口;
  • 将DNS的域名解析到公网IP上。
slide18

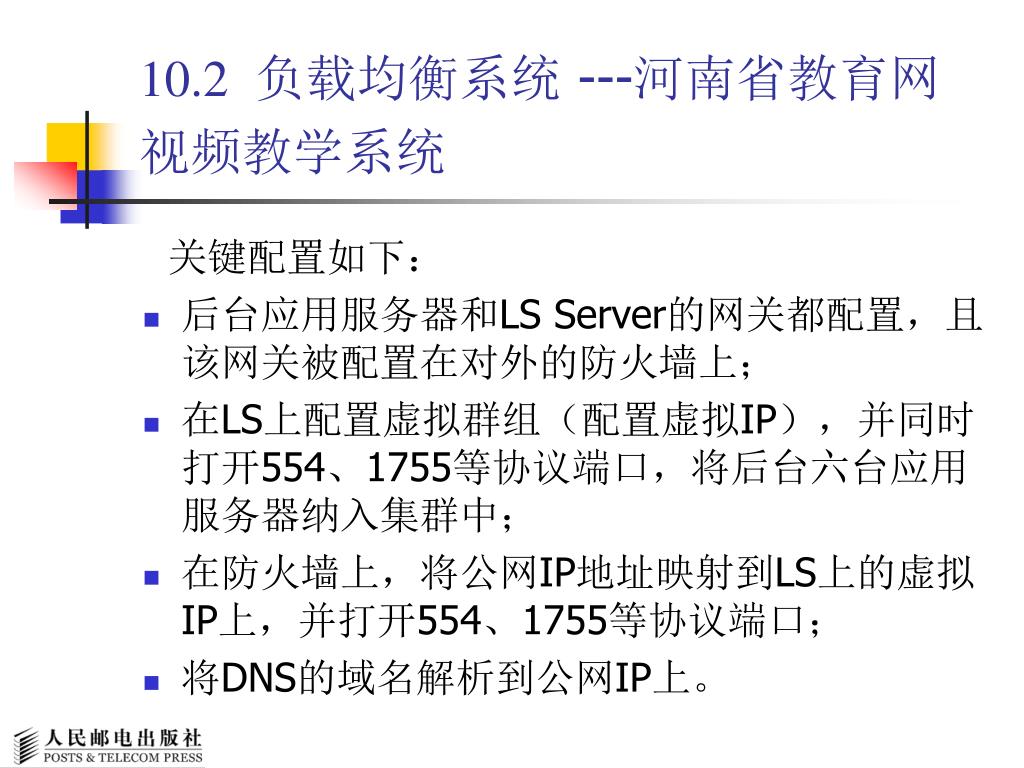

10.2 负载均衡系统 ---河南省教育网视频教学系统

关键配置如下:

  • 后台应用服务器和LS Server的网关都配置,且该网关被配置在对外的防火墙上;
  • 在LS上配置虚拟群组(配置虚拟IP),并同时打开554、1755等协议端口,将后台六台应用服务器纳入集群中;
  • 在防火墙上,将公网IP地址映射到LS上的虚拟IP上,并打开554、1755等协议端口;
  • 将DNS的域名解析到公网IP上。
slide19
10.2 负载均衡系统 ---柳州车辆厂的业务系统

关键配置如下:

  • 在每台应用服务器安装回环设备,IP地址为虚拟IP;
  • 在LS上配置虚拟群组(配置虚拟IP),并同时打开TCP/UDP所有RPC协议端口,将后台六台应用服务器纳入集群中;
  • 修改NC访问的启动脚本,使之指向虚拟IP。
