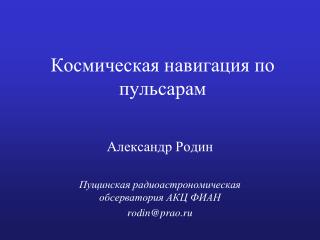

Космическая навигация по пульсарам

Александр Родин

Пущинская радиоастрономическая обсерватория АКЦ ФИАН

[email protected]


3484277

План доклада

  • Отличие от спутниковых навигационных систем.

  • Свойства пульсаров.

  • Точность регистрации пульсарных импульсов.

  • Принцип определения местоположения.

  • Блок-схема пульсарной навигационной системы.

  • Заключение

Патент № 3780345: A.Rodin, M.Sekido, Yu.Ilyasov, M.Imae, “Space navigation with pulsars”, 2006


Rodin sekido ilyasov imae 2006

Отличие от спутниковых навигационных систем(Rodin, Sekido, Ilyasov, Imae, 2006)

  • Сигнал от пульсара не содержит никакой дополнительной информации, кроме собственно периодичности.

  • Пульсары крайне слабы, что приводит к длительным временам накопления для обеспечения приемлемого значения сигнал/шум.

  • До пульсаров хорошо известны только их угловые координаты. Расстояния до пульсаров известны с гораздо худшей точностью.

  • Пульсары обладают собственными нерегулярностями вращения, которые вызываются различными астрофизическими причинами. Такие нерегулярности можно рассматривать как аналог режима избирательного доступа, который не может быть отключён.


3484277

Свойства пульсаров

Плотность потока (1.4 ГГц): от 0.024до 1100 мЯн

(каталог > 2000 пульсаров).

1 Ян (Jy) = 10-26 Вт/(м2 Гц)

Плотность потока для некоторых пульсаров как функция частоты (Sala, Uruella, Villares et al, 2004).


3484277

Свойства пульсаров

  • Период: от 1.39 мс до ~ 8 сек. Большинство миллисекундных пульсаров в двойных системах. У некоторых пульсаров наблюдаются глитчи:

Изменения периода у четырёх рентгеновских пульсаров

(White et al, 1995).


3484277

Свойства пульсаров

галактические координаты

эклиптические координаты

Распределение пульсаров по небу

(Sala, Uruella, Villares et al, 2004).


3484277

Свойства пульсаров

Отношение сигнал/шум

Отношение с/ш как функция частоты для 15 пульсаров

(Sala, Uruella, Villares et al, 2004).


3484277

Свойства пульсаров

Яркостная температура Галактики на частоте 150 МГц в галактических координатах. Контуры от 200 до 3000К.


3484277

Свойства пульсаров

Карта неба в рентгеновских лучах по данным спутника ROSAT

(Snowden et al 1997).

10-6 ед./сек/угл.мин2


3484277

Точность регистрации пульсарных импульсов

~ W / SNR

Tsys–системная температура (К),

B – полоса приема (Гц),

τ – время накопления (сек),

W – ширина импульса (сек),

P – период пульсара (сек),

S – плотность потока (Ян),

G – усиление антенны (Ян/К).


3484277

Точность регистрации пульсарных импульсов

PSR 1821-24

PSR J2124-3358


3484277

Принцип определения местоположения

(Rodin et al, 2006)

задержка Рёмера

поправка за сферичность фронта

дисперсионная задержка (для радиопульсаров)

релятивистская поправка

где


3484277

Принцип определения местоположения

Пульсар

Pc

R

вычисляется

КА

измеряется

Сферический фронт сигнала

SSB


3484277

Принцип определения местоположения

- изменение наблюдаемой частоты вращения пульсара

- изменение производной частоты вращения пульсара

- набег вращательной фазы при коррекциях орбиты

Необходим акселерометр на борту КА!


3484277

V/c

Изменение направления

1 %

5 %

10%

30'

Принцип определения местоположения

- коррекция частоты бортового стандарта частоты

- учёт аберрации

,

,

,


3484277

Блок-схема пульсарной навигационной системы

A

Pulsar 1 signal

Pulsar 1

Space craft

B1

Pulsar 2 signal

Raw data

Pulsar 3 signal

Pulsar 2

B2

Control data

GPS (GLONASS) satellite

Mission control center

UTC scale

Pulsar 3

B3

UTC scale

Pulsar list

Space craft coordinates

and distance

TOA data

Radio (X-ray) telescope

Data processing center

Pulsar observation center


3484277

START

Блок-схема пульсарной

навигационной системы

Enter raw TOA of pulse

Transform TOA from spacecraft time scale

to SSB scale

Removing timing noise dtnoise from TOA

Reduction of TOA to SSB

Calculation of Ai= c (ti – ti’) and r

Estimating deviation of measured position from predicted

YES

r - rpredict >

NO

Store the calculation result

Orbit correction

NO

End of navigation

YES

(To space craft)

END


3484277

Заключение

  • Предложена навигационная система, основанная на приёме сигналов от пульсаров.

  • Определены основные требования к регистрирующей аппаратуре.

  • Разработан алгоритм определения местоположения.
