Presentation Transcript

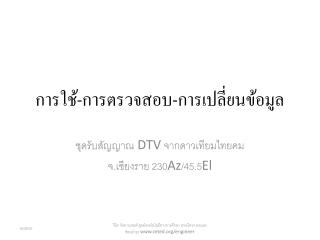

การใช้-การตรวจสอบ-การเปลี่ยนข้อมูลการใช้-การตรวจสอบ-การเปลี่ยนข้อมูล

ชุดรับสัญญาณ DTV จากดาวเทียมไทยคม

จ.เชียงราย 230Az/45.5El

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


เมนูหลักการใช้-การตรวจสอบ-การเปลี่ยนข้อมูล

การติดตั้ง-ติดตั้งชุดจาน ความแรงสัญญาณ ปรับปรุงซอฟท์แวร์

ตั้งช่องรายการ- แก้ไขช่องรายการโปรด ลบช่องรายการ

ตั้งค่าระบบ- ล็อกช่องรายการที่ต้องการดูเอง เปิด-ปิด LNB ระบบภาพ ระบบเสียง เปลี่ยนภาษาของเมนู

สถานะ CA –ข้อมูลการเข้าระหัสของแต่ละสถานี DTV มีCA module อยู่ภายในเครื่องจึงไม่สามารถเปลี่ยนได้ ดังนั้น DTVจึงรับสัญญาณได้เฉเพาะจากดาวเทียมไทยคมเท่านั้น

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


1 menu
1. Menu การใช้-การตรวจสอบ-การเปลี่ยนข้อมูลการติดตั้ง

ค้นหาเอง

การติดตั้งจานดาวเทียม

ปรับปรุงซอฟท์แวร์

รีเซ็ทเป็นค่าเริ่มต้น

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ค้นหาเองการใช้-การตรวจสอบ-การเปลี่ยนข้อมูล

ความถี่ (MHz) 12313 <ช่องปกติ>

12272 <ช่อง ETV>

12355 <ช่องสยามกีฬา>

ซิมโบเลท(Ksym/s) 30000

โพลาไรซเซชั่น แนวนอน

“ ใช้สำหรับการป้อนค่าข้อมูลให้ตรงกับข้อมูลของดาวเทียมเพื่อให้รับสัญญาณได้ดีที่สุด ความถี่แต่ละกลุ่มของช่องรายการจะใช้ตัวเลขต่างกัน อนาคตเมื่อมีกลุ่มรายการเพิ่มขึ้นต้องเพิ่มข้อมูลเพิ่มเข้าไปจึงจะรับสัญญาณรายการได้ ”

เมื่อป้อนข้อมูลใหม่เสร็จต้องกดรีโมท OK

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ความแรงสัญญาณการใช้-การตรวจสอบ-การเปลี่ยนข้อมูล

ใช้สำหรับการติดตั้งชุดจานรับสัญญาณ เริ่มแรกติดตั้งเมื่อเข้าเมนูนี้ที่จอภาพทีวีจะมืดหรือมีข้อความ”หาสัญญาณไม่เจอ”

เมื่อปรับชุดจานมีมุมตรงกับสัญญาณส่งจากดาวเทียมจะมีตัวเลขปรากฏช่วง 60-90 ขึ้นอยู่กับความแรงของสัญญาณ บรรยากาศบริเวณหน้าจานรับ และการปรับมุมของจานหรือแอล-เอ็นบี ช่วงตัวเลขที่ดีควรอยู่ระหว่าง70ถึง100 %

“การปรับชุดจานให้ปรับขึ้น-ลงหรือ ซ้าย-ขวา ช้าช้า “

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ปรับปรุงซอฟท์แวร์การใช้-การตรวจสอบ-การเปลี่ยนข้อมูล

ในกรณีที่มีการปรับปรุงซอฟท์แวร์ใหม่จากสถานีส่งสัญญาณดาวเทียมให้เข้าเมนูนี้ทำการกดok ตามขั้นตอน รอจนจบอาจใช้เวลานานแต่จะไม่เกิน 5 นาที

เมื่อเสร็จแล้วเครื่องอาจจะรับสัญญาณไม่ได้ ให้เข้าเมนู ”ตั้งค่าระบบ “ ตรวจสอบที่ แอล-เอ็น-บี ไฟเลี้ยงLNB< เปิด > ok

มีข้อความ “ไม่มีการปรับปรุง”แสดงว่าได้ปรับข้อมูลเรียบร้อยแล้ว

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


รีเซ็ทเป็นค่าเริ่มต้นรีเซ็ทเป็นค่าเริ่มต้น

การรีเซ็ทค่าเริ่มต้น จะเปลี่ยนค่าต่างๆที่ได้ปรับเปลี่ยนข้อมูล ให้เป็นข้อมูลที่ตั้งมาจากโรงงานผู้ผลิต โดย  ok

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


2 menu
2. Menuรีเซ็ทเป็นค่าเริ่มต้นตั้งช่องรายการ

แก้ไขช่องรายการโปรด

ช่องรายการที่มีอยู่

ช่องรายการโปรด

ลบช่องสัญญาณ-ลบข้อมูลของกลุ่มรายการแต่ละความถี่ออก(เมื่อไม่ต้องการชม )

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


แก้ไขช่องรายการโปรดรีเซ็ทเป็นค่าเริ่มต้น

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ช่องรายการที่มีอยู่รีเซ็ทเป็นค่าเริ่มต้น

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ช่องรายการโปรดรีเซ็ทเป็นค่าเริ่มต้น

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ลบช่องสัญญาณรีเซ็ทเป็นค่าเริ่มต้น

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


3 menu
3. Menu ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง ตั้งค่าระบบ

ล็อกช่องรายการ

แอลเอ็นบี

ภาพ

เสียง

ภาษา/Language

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


3 menu1
3. Menu ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง ตั้งค่าระบบ

ล็อกช่องรายการ

แอลเอ็นบี

ภาพ

เสียง

ภาษา/Language

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ภาพ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง

โหมดภาพ- ประเทศไทยใช้มาตรฐานเดียวกับยุโรป ให้เลือกแถบสี PAL สำหรับแถบสี NTSC ใช้กับมาตรฐานของประเทศสหรัฐอเมริกา

สัดส่วนภาพ – อัตราส่วนความกว้างต่อความสูง จอภาพปกติของทีวี (SDTV) ให้เลือกแถบสี 4:3 สำหรับอนาคตจะมีโทรทัศน์ที่ส่งแบบ HDTV ใช้อัตราส่วน 16:9 การเลือกอัตราสส่วนสลับกันหรือต่างกันจะทำให้ขนาดของภาพผิดเพี้ยนจากความเป็นจริง

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


เสียง ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง

ปกติเสียงจากสถานีส่งสัญญาณใช้แบบ สเตอรีโอ จุดรับชมขึ้นอยู่กับเครื่องรับทีวี หรือเครื่องมอนิเตอร์ ว่ามีชุดขยายเสียงแบบไหนถ้าเป็นแบบสเตอรีโอ (มีลำโพงและขยายเสียงด้านซ้ายและด้านขวา) ก็เลือกแถบสีเป็นสเตอรีโอ ถ้าชุดขยายเสียงแบบโมโน (มีลำโพงและชุดขยายเสียงข้างเดียว) ก็ให้เลือกแถบสี โมโนซ้ายหรือโมโนขวาตามที่ต้องการ

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


Language
ภาษา / ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง Language

ให้เลือกแถบสีเป็นภาษาที่ต้องการ หรือสามารถเลือกภาษาจากตัวรีโมทก็ได้เช่นกัน มีภาษาไทยและภาษาอังกฤษเท่านั้น

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


4 menu ca
4. Menu ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง สถานะ CA

สถานะ Smart Card-

สถานะ SoftCell Service-

สถานะ Loader-

คอมโพเนนท์-

ข่าวสาร CA-

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


Smart card
สถานะ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง Smart Card

สถานะ

DOO-4 มี card อยู่ข้างใน

หมายเลข SmartCard

30048032301

ประเภท SmartCard 0605

รุ่น SmartCard 5.0

Build 53

Variant 1

Patch Level 0008

Owner ID 00C5

ประเทศ MCR

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


Softcell service
สถานะ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง SoftCell Service

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


Loader
สถานะ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง Loader

สถานะ Irdeto Access Load

อุปกรณ์ 156, 1, 145

Key 145, 0, 6

L- 6

สถานะ Manufacturer Load

รุ่น Firmware Sep7 2007

16:07:44

รุ่น Loader 3.2

หมายเลข Serial 0001

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


คอมโพเนนท์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง

Core 7.A.2

Services and modules 4.4.0

Smartcard core 6.1.3

DVB services 4.2.1

Shared DVB and IPTV components 5.1.2

Product Interface 1.6.0

Customca 1.0.5

RSA Challenge 1.1.2

IPPV 1.2.4

TMS 1.6.5

Crypto Component 1.1.5

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ข่าวสาร ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง CA

ส่งข่าวสารข้อมูลจากทางสถานีส่งสัญญาณขึ้นดาวเทียม มายังเครื่องรับ

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


E48 32
E48-32 ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง ไม่มีสัญญาณภาพ

Future แสดงว่าช่องนี้จะส่งรายการในอนาคตขณะนี้ยังไม่มีรายการ

EPG – Electronic Program Guide ข้อมูลรายการ

Live: NW_1 ชื่อเครือข่าย

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


E52 32
E52-32 ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง กำลังค้นหาสัญญาณ

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ETV ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง

สถานีวิทยุโทรทัศน์เพื่อการศึกษา

กระทรวงศึกษาธิการ

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


E106 9 service scrambled
E106-9 Service ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง ถูก Scrambled

รายการวิทยุเข้ารหัสรับฟังไม่ได้

FM 92MHz

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


รายการวิทยุ ที่ฟังได้

FM 101 MHz

FM 102.5 MHz

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


รับไม่ได้ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง

รับ ETV ไม่ได้

รับช่องทีวีปกติไม่ได้

รับช่องสยามกีฬาไม่ได้

ช่องที่ปกตรับชมได้ขึ้นข้อความ Scramble

ความแรงสัญญาณน้อยกว่า 60%

ข้อความค้างตลอด

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ช่องรายการที่มีอยู่ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


E16 4 service scrambled
E16-4 Service ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง ถูกScrambled

ช่องที่เข้ารหัสไม่สามารถดูได้

บ้างครั้งแถบข้อความนี้เกิดขึ้ในช่องที่ไม่เข้ารหัสให้เปิดทิ้งไว้ประมาณ10 นาทีจะสามารถชมได้เป็นปกติ

มีแถบข้อความเกิดขึ้นตลอดขณะชมรายการให้ทำการรีเซ็ทเครื่องโดย ถอด/เสียบ ปลั๊กใหม่

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


ข้อมูล ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง EPG

EPG

วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer


วินิจ กัลยาณพงศ์ ศูนย์เทคโนโนยีทางการศึกษา ส่วนวิศวกรรมและซ่อมบำรุง www.ceted.org/engineer
