  1. 物理学実験Ⅲ 放射線検出器によるγ線計測 & サイクロトロン加速器を利用した核融合反応実験 • 理学研究科物理学専攻 中間エネルギー核物理研究室 • サイクロトロンアイソトープセンター 測定器研究部 物理学実験Ⅲ ガイダンス

  2. 内容 • 研究室紹介 • 中間エネルギー研(理学部物理学科) • CYRIC • 物理学実験3の実験内容の紹介 • 放射線検出器の原理と実践 • シンチレーション検出器 • 半導体検出器 • 原子核融合反応 • CYRICにおける 18O イオンビームを用いたフランシウム生成

  3. 中間エネルギー研の紹介 • 中間エネルギー核物理グループでは,加速器を用いた中間エネルギー領域(0.5-1 GeV)の核構造,核反応の実験的研究を行っている。 • (1) 電磁相互作用を用いた原子核構造の研究 • 原子核内における核子励起状態 • 中間子生成機構 • 中間子・原子核相互作用 • 原子核内ストレンジネス • (2) 実験装置の開発 • 液体水素,重水素標的 • トリガー検出器,中性子検出器 • バーテックス検出器 • 光子標識化装置 • ビームモニター装置 高エネルギー電子・光子と原子核の相互作用による中間子の生成 磁気スペクトロメータ(NKS2)の開発と改良 東北大学ELPH、CYRIC、SPring-8、J-PARC 物理学実験Ⅲ ガイダンス

  4. 東北大学電子光理学研究センター1.2-GeV STretcher Booster Ring (STB Ring) • 電子を1.2 GeVまで加速できるシンクロトロン。原子核・ハドロン物理学実験用に1.2 GeV 標識化光子ビームを供給 物理学実験Ⅲ ガイダンス

  5. 中性K中間子スペクトロメーター2 (NKS2) • 原子核物理学研究室ストレンジネスグループと共同で建設 • 電子光センターの光子ビームを用いた光中間子生成反応の研究 • 荷電粒子の磁場中での飛跡と速度を計測して光と標的との反応を同定 位置測定 速度測定 July, 2006 物理学実験Ⅲ ガイダンス

  6. 重陽子は陽子と中性子が 2.3 MeV という小さな束縛エネルギーで結合 核子の励起状態(核子共鳴)の閾値エネルギーを超えると、単一の核子が光を吸収して励起状態へ遷移 励起状態から基底状態への遷移で中間子を放出 単一の核子のみが反応に関与し残りの核子は関与しない(準自由過程)ことが多い(と考えられている) 重陽子の光子吸収

  7. Δ粒子の二重生成 ●this work ■ Asai (TAGX) □ Wada (SAPHIR, PANIC’96) △ Shinozaki (TAGX, private communication) ー Gomez ■ A.Fix (very preliminary) • (左)陽子と中性子がパイ中間子で接着された重陽子に高エネルギー光を照射。 • (中)陽子と中性子が励起状態に変化。 • (右)陽子と中性子がそれぞれパイ中間子を放出して基底状態に戻る。 過去のデータ、理論との 食い違い! 最も簡単な原子核である 重水素もまだまだ分からない ことが多い 物理学実験Ⅲ ガイダンス (左)陽子と中性子がパイ中間子で接着された重陽子に高エネルギー光を照射。 (中)陽子と中性子が「熱い」状態に変化。 (右)陽子と中性子がそれぞれパイ中間子を放出して「冷たい」状態に戻る。

  8. 核放射線物理グループの紹介 研究活動の場所~サイクロトロン・ラジオアイソトープセンター

  9. 82 126 50 82 28 20 50 28 8 20 8 CYRICにおける様々な不安定核生成 基本相互作用・対称性の破れ ~ 210Fr 偏極不安定核 元素合成 ~ 中性子過剰核 78Ni α粒子ボーズ凝縮状態 ~ 16O*

  10. 100 MeV 以上の サイクロトロン施設 東北大 理研 放医研 原研高崎 癌センター(柏) 大阪大 CYRICの心臓部: AVFサイクロトロン

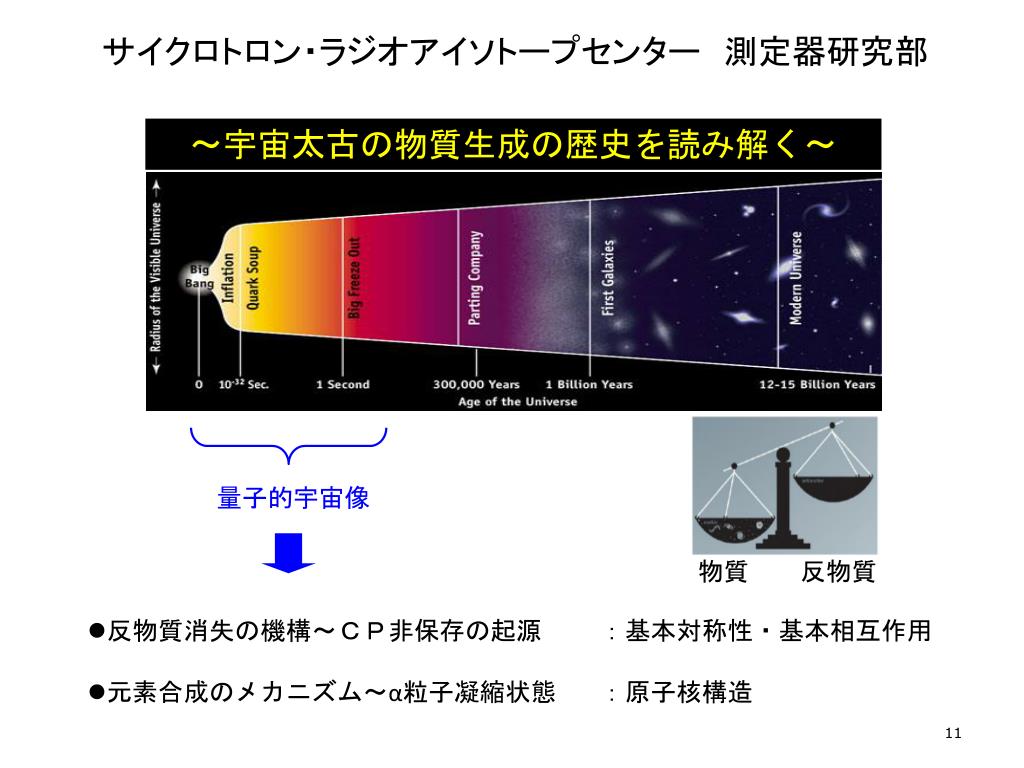

  11. ~宇宙太古の物質生成の歴史を読み解く~ 物質  反物質 サイクロトロン・ラジオアイソトープセンター 測定器研究部 量子的宇宙像 • 反物質消失の機構~CP非保存の起源:基本対称性・基本相互作用 • 元素合成のメカニズム~α粒子凝縮状態:原子核構造

  12. 82 126 50 82 未知の重い素粒子や対称性を、Quantum fluctuation を使って観測する。 Cooling :微小シグナルを極低バックグランドで、増幅して検出。 28 20 50 極端な原子: 原子数が大きい重い原子(Radioactive Atoms)~フランシウム + 極限量子状態: 冷却原子~光格子~ボーズ・アインシュタイン凝縮 8 28 20 8 探索針:レーザー冷却不安定原子核 • 放射性元素~崩壊 • 崩壊粒子を測定 • 高精度観測 EDM探索: 電子に電場を かけて応答を見る • 陽子数が多い~電荷が大きい • 原子中に極端に大きな電場を形成 • 微小な現象を見る顕微鏡 光格子~量子コンピューター 不安定原子核・放射性元素 原子核反応により重い不安定原子核生成 レーザーを用いて冷却・トラップ

  13. 大強度不安定核イオン源 ~ realize ~106 Fr+/s レーザー冷却・トラップ装置 ~108 atoms trapped / single atom Collection MOT Fusion reaction 18O+197Au→210Fr+5n Single atom MOT Trapped Rb ~ 2mm 不安定原子核ビーム輸送・診断装置 超低速高輝度中性原子ビーム源 大強度レーザー冷却不安定原子生成工場

  14. 物理学実験Ⅲでの実験の内容 • 放射線と放射線測定器 • 放射線と物質の相互作用 • シンチレーション検出器 • 検出原理 • 各種のシンチレーターの特性 • 半導体検出器 • 検出原理 • ゲルマニウム検出器 • シリコン検出器 (→ CYRIC) • フランシウム生成反応 • サイクロトロン • 加速原理と構造 • イオンビームの照射 • 原子核融合反応 • フランシウムの生成 • α線計測によるフランシウムの同定 物理学実験Ⅲ ガイダンス

  15. シンチレーション検出器 • 透明な物質が放射線のエネルギーで蛍光を発する性質(シンチレーション)を利用 • シンチレーション光を光センサーで電気信号に変換して検出 物理学実験Ⅲ ガイダンス

  16. ゲルマニウム検出器 • ゲルマニウム半導体と放射線の相互作用によって生成したキャリア(ホール・電子対)を電気信号として出力 • バンド幅が狭い(2.96 eV、ちなみにシリコン半導体は3.64 eV。アルゴンガスなどを用いた検出器だと 100 eV) • 数MeVのγ線のエネルギー測定においては、現存する検出器のなかで最高のエネルギー分解能を持つ 物理学実験Ⅲ ガイダンス

  17. サイクロトロン加速器を利用した核融合反応実験サイクロトロン加速器を利用した核融合反応実験 加速した酸素ビーム サイクロトロン加速器 イオンビーム輸送 フランシウムの生成 中性化 レーザー冷却・捕獲 レーザー冷却フランシウム生成工場 自然界には存在しないフランシウム原子 (Fr) を人工的に生成して その性質を利用することで宇宙の成り立ちや仕組みを理解する研究 精密な実験を実現するために○融合反応による Fr の生成○表面電離現象によるイオン化 ○静電場によるイオンビームの輸送○表面中性化反応によるイオンの変換 ○レーザーを用いた原子の冷却・捕獲など ……様々な技術を活用している

  18. サイクロトロン加速器を利用した核融合反応実験サイクロトロン加速器を利用した核融合反応実験 物理学実験3では, 酸素と金の融合反応によるフランシウムの生成を行う. 18O+197Au210Fr+5n 中性子 酸素ビーム (100 MeV) フランシウム Fr イオン生成装置 金標的 生成された Fr は, 1000℃まで加熱された Au 標的の表面で電離現象を生じ, イオン化する  電磁場でコントロールすることが可能  静電場で抽出・加速・輸送する Fr は一定時間後, アルファ崩壊を生じて特定のエネルギーをもったアルファ線を放出する.  このアルファ線を検出することで, 生成した粒子 (Fr) の同定が行える. フランシウム アルファ線 実験では, 実際に Fr イオンを生成し, Fr から放出された α 線のエネルギーを 半導体検出器で測定する. アスタチン 210Fr (t1/2=3 min) 206At+ α

  19. サイクロトロン加速器を利用した核融合反応実験サイクロトロン加速器を利用した核融合反応実験 SSD 検出器を用いて粒子の同定ができる Solid State Detector: シリコン半導体検出器. アルファ線を検出できる. Fr+ 241Am: エネルギー較正のための密封線源 SSD SSD で取得されたアルファ崩壊スペクトル 241Am (5.5MeV) 210Fr (6.5MeV) Viewer (for Rb) 209Fr (6.6MeV) 青: 241Am 起源 緑: 208-212Fr や娘核・孫核 preliminary

  20. 実験の進行・レポート・発表 • 実験の進行 • 初めの2週間は607号室に集合します。 • 後半はサイクロトロンアイソトープセンターに集合します。 • 実験は2グループで行ないます。 • レポート • グループ毎に1部のレポートをまとめます。 • レポート執筆の分担方法はお任せします。 • レポート提出(発表) • 第9回目にレポートを提出してもらいます。 • その際に、レポートについての簡単な説明をプレゼンテーションしてもらいます。 • プレゼンテーションにパワーポイントを用いる必要はありません。 • プレゼンテーションの内容やレポートの内容に対して簡単な質疑応答を行ないます。 物理学実験Ⅲ ガイダンス

  21. 実験スケジュール • 第1回 (10月1日) • 実験内容の説明 • レポートの書き方・実験ノートの書き方 • 放射線と物質との相互作用 • 放射線検出器の仕組み • シンチレーションカウンタの自作(宇宙線:荷電粒子の測定) • 第2回 (10月2日) • γ線と物質の相互作用 • NaI シンチレーションプローブを使用したγ線計測 • シンチレーションカウンタの信号処理と計数率計測 • 第3回(10月9日) • NaI シンチレーションプローブを使用したγ線計測(続)←特にシンチレーター内部での物理現象に注目 • 第4回(10月15日) • ゲルマニウム検出器を使用したγ線計測 ←特にエネルギー精度とその原因に注目 • 第5回 (10月16日) • 核融合反応による不安定核の生成の説明 • シリコン半導体検出器(SSD)の仕組み • サイクロトロン加速器見学 • 第6回(10月22日) • SSDを使用したα線計測 • 密封線源を用いてSSDの特性を理解する • 第7回(10月23日) • サイクロトロンを利用したフランシウム生成・輸送実験 • SSDを用いたフランシウムの同定 • イオン輸送電場の最適化 • 第8回(10月29日) • データ整理 • 密封線源実験およびフランシウム実験のデータ解析 • 第9回(10月30日) •  レポート提出、質疑応答 物理学実験Ⅲ ガイダンス
