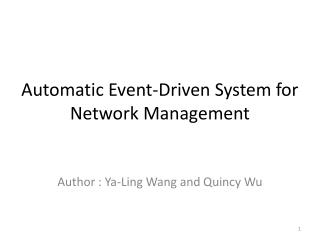

1. Automatic Event-Driven System for Network Management Author : Ya-Ling Wang and Quincy Wu

2. Outline • Introduction • Motivation • Related Work • Implementation • Conclusion • 目前進度

3. Introduction • 身為網路管理者，所需負責管理的設備必定非常繁雜，不只數量眾多，連設備也可能不盡相同。 • SNMP與syslog-ng皆是相當成熟的技術，大部分的網路設備也都支援這兩種協定，嘗試透過三者的配合，取得所管理設備的狀況。 • 搭配其他服務，例如：信件通知、網頁管理、紀錄統計等，便於管理者更彈性的管理。 • 目標是希望能透過技術與設備適當的整合，讓網路管理者能隨時監控相關設備，對緊急事件做適當處理，不必擔心緊急狀況需要隨傳隨到。

4. Motivation • 網路管理者需要了解所有設備運作狀況，但又不希望花太多時間親自去查詢 • SNMP與syslog皆能與switch做搭配存取所需資料。Syslog能取得switch每個埠的狀態；SNMP能對switch下達指令。 • 將三者結合，經由已定義好的事件，自動化為管理者提供資訊，並在有問題時以信件方式或更即時的MSN傳送訊息通知管理者。

5. Related Work • Active and passive measurements on campus, regional and national network backbone paths • Author : Calyam, P.; Krymskiy, D.; Sridharan, M.; Schopis, P.;OARnet, Columbus, OH, USA • 透過syslog與snmp使用主動式與被動方式來蒐集校園網路流量，包含高音質語音、視訊會議、媒體串流、分散式檔案分享流量，提供學術網路流量數據的參考。

6. Related Work • 簡單網路管理協議陷阱通報的實作架構 • 作者 : 楊彥能(臺灣大學資訊網路與多媒體研究所學位論文) • 此篇是探討網路管理者與所管理的設備了解程度，透過管理SNMP協定，幫助管理者提早了解異常網路狀況。 • 但是這篇主要重點放在 SNMP trap上，加上自行開發的程式管理 SNMP。

7. Related Work • 智慧型網路管理系統 • 作者:蔡文能、Wen-Nung Tsai、蔣國強、Kuo-Chiang Chiang(國立交通大學碩士在職專班資訊組博碩士論文) • 在管理校園網路中，為了統一控管異質網路設備(例如：路由器、交換器)，需要適當的資料整合能讓管理者一目了然。 • 透過單一的整合介面，使用XML格式建置智慧型網管系統，整合不同設備提供的資訊。 • 這讓我想到系統也可以添加網頁介面整合資料，甚至提供彈性的設定介面。

8. Related Work • A Web-based, event-driven management architecture • Jiahai Yang; Jianping Wu; Yue You; Dept. of Comput. Sci., Tsinghua Univ., Beijing • 透過網頁，搭配 snmp的模型架構，提供網管人員的管理系統。 • A network-oriented power management architecture • Pollo, L.F.; Jansch-Porto, I.; Instituto de Informatica, Univ. Fed. do Rio Grande do Sul, Porto Alegre, Brazil • 透過SNMP取得電力相關資訊，關閉非必要使用設備，有效節省經濟花費。

9. Related Work • Intrusion alert normalization method using AWK scripts and attack name database • Author : Dongyoung Kim; HyoChan Bang; Jung-Chan Na; Electron. & Telecommun. Res. Inst., South Korea • 資訊蒐集有幾種方式：IDXP、SNMPtrap、Syslog等，不同型態使這些資料難以合併使用。這篇論文描述如何透過 normalization process，統一處理這些蒐集到的資料。 • 主要重點放在設備受攻擊時收到的資訊。

10. Implementation • Syslog • 蒐集所有設備的訊息 • EX: 分析得到switch A 的 port3 有超流情況 • Event Driven • 管理者事先定義狀況，決定什麼情況要有什麼處理方式 • SNMP • 向設備傳送指令 • EX: 對 switch A 的 port 3 發出限流指令

11. Implementation syslog蒐集資訊 ↓特殊行為 SNMP傳送指令& 通知管理者 儲存所有訊息 信件、即時訊息通知

12. Implementation • 事件定義處理方式 • 使用 shell script • 如 awk 的 patterns and actions 模式 • EX:awk -F':' '{printf $2"\n"}' mac • 當執行程式時，透過代入不同參數的方法，彈性讓管理者定義處理方式

13. Implementation • 實做系統以校園環境為例 Event Driven 信件、即時訊息通知 syslog SNMP 先對相對應的設備做限流

14. Experiment Result • 管理者可及時收到設備狀況訊息

15. Experiment Result • 管理者可定期收到設備訊息

16. Conclusion • 利用這套系統，管理者定期收到宿舍交換機的狀況，包含哪些網路電話沒有正常運作、哪些電腦該做限流等；若有特殊需求(某些測試設備不希望因此被限流)，也可以透過參數下達命令來做彈性調整。 • 自動化管理能減少管理者解決問題所花費時間 • 優點是，透過 patterns and actions 方式，如果管理者有新的狀況定義，可以隨時添加 • 缺點，管理者要自訂額外案例比較麻煩

17. 目前進度 • Syslog資料蒐集完，在撰寫 event driven 程式 • 信件、即時訊息通知部分已研究完，可以直接使用 • 預計將 透過網頁設定、透過網頁查詢log訊息列為 future work • 要再去搜尋通常當事件發生後，處理時間範圍大約介於哪個範圍。
