百万高清监控系统方案的运用与解析

深圳波粒科技股份有限公司

http://www.wapa.cc 技术服务电话:4008169100

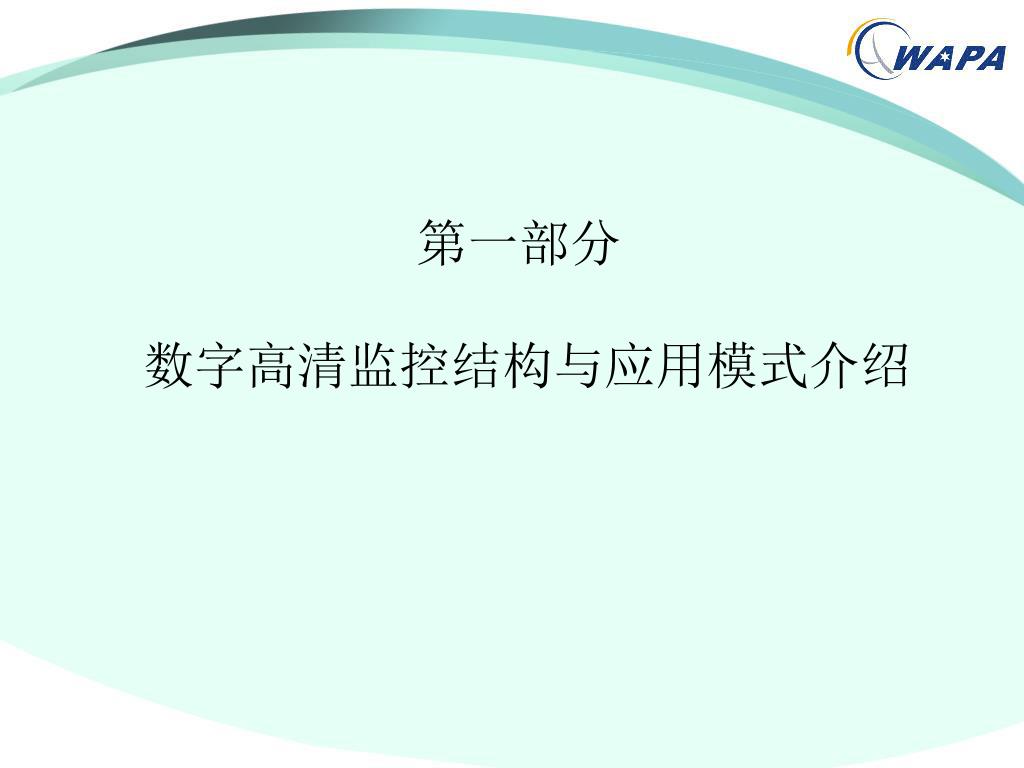

第一部分

数字高清监控结构与应用模式介绍

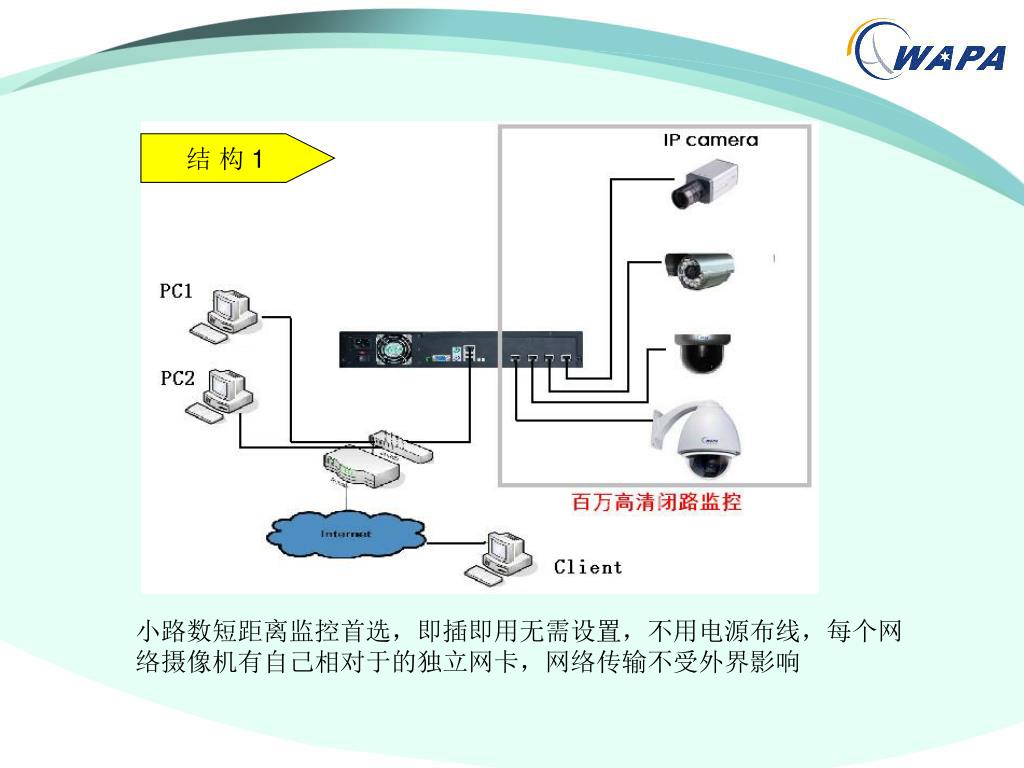

结 构 1

小路数短距离监控首选,即插即用无需设置,不用电源布线,每个网

络摄像机有自己相对于的独立网卡,网络传输不受外界影响

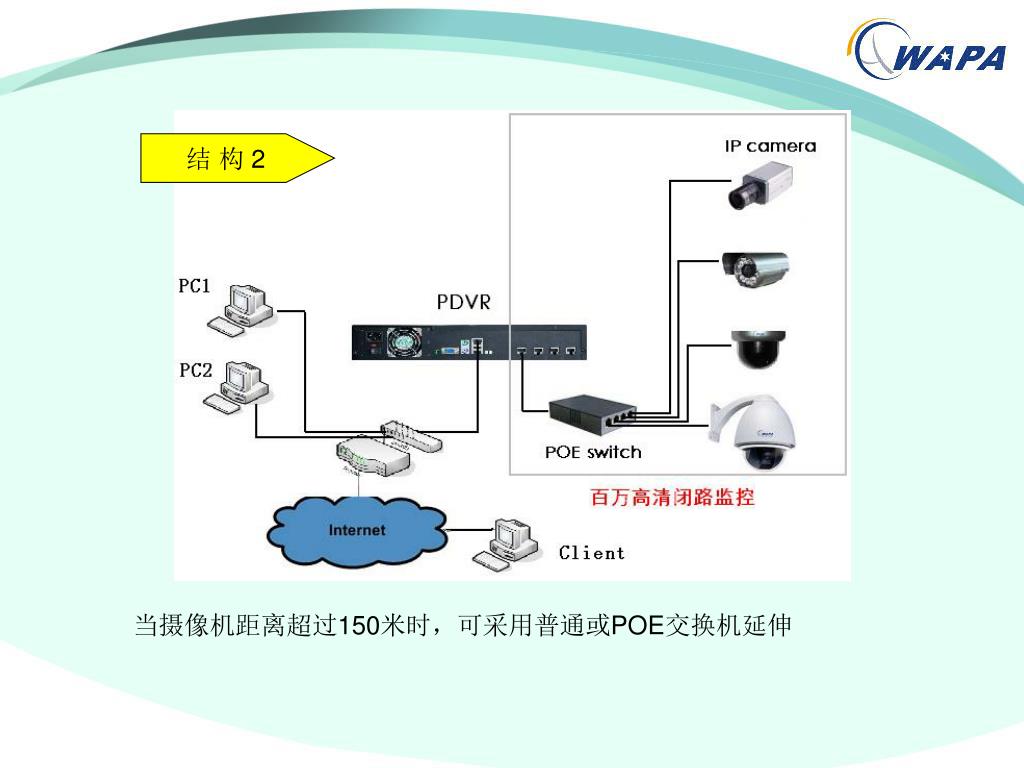

结 构 2

当摄像机距离超过150米时,可采用普通或POE交换机延伸

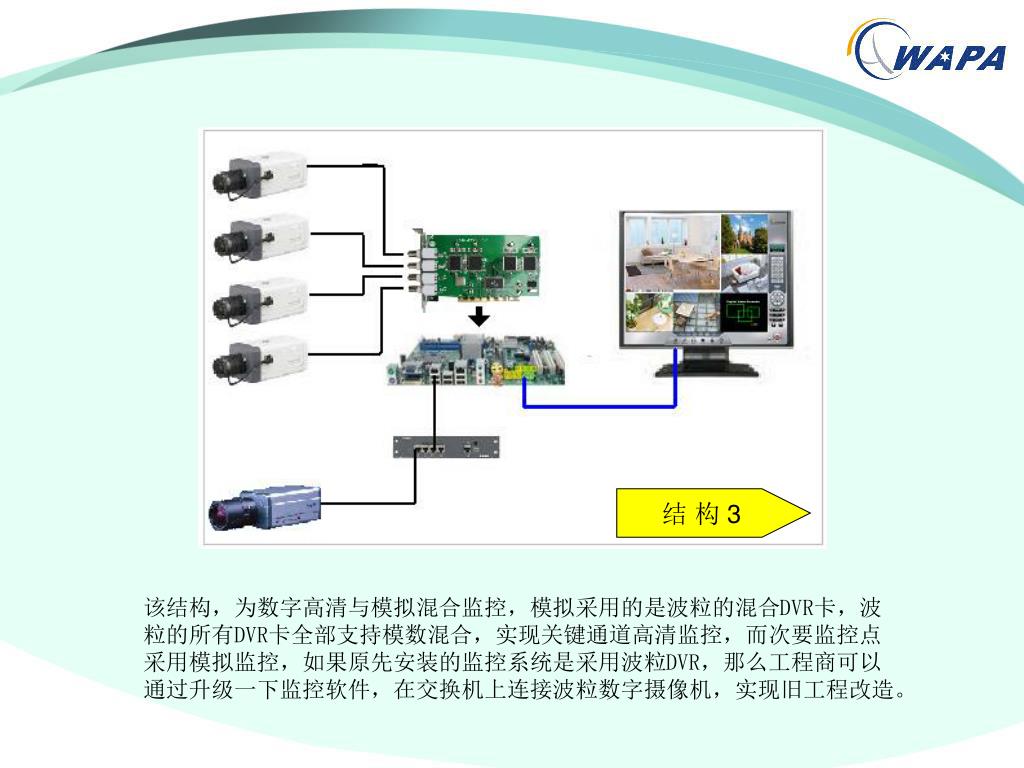

结 构 3

该结构,为数字高清与模拟混合监控,模拟采用的是波粒的混合DVR卡,波

粒的所有DVR卡全部支持模数混合,实现关键通道高清监控,而次要监控点

采用模拟监控,如果原先安装的监控系统是采用波粒DVR,那么工程商可以

通过升级一下监控软件,在交换机上连接波粒数字摄像机,实现旧工程改造。

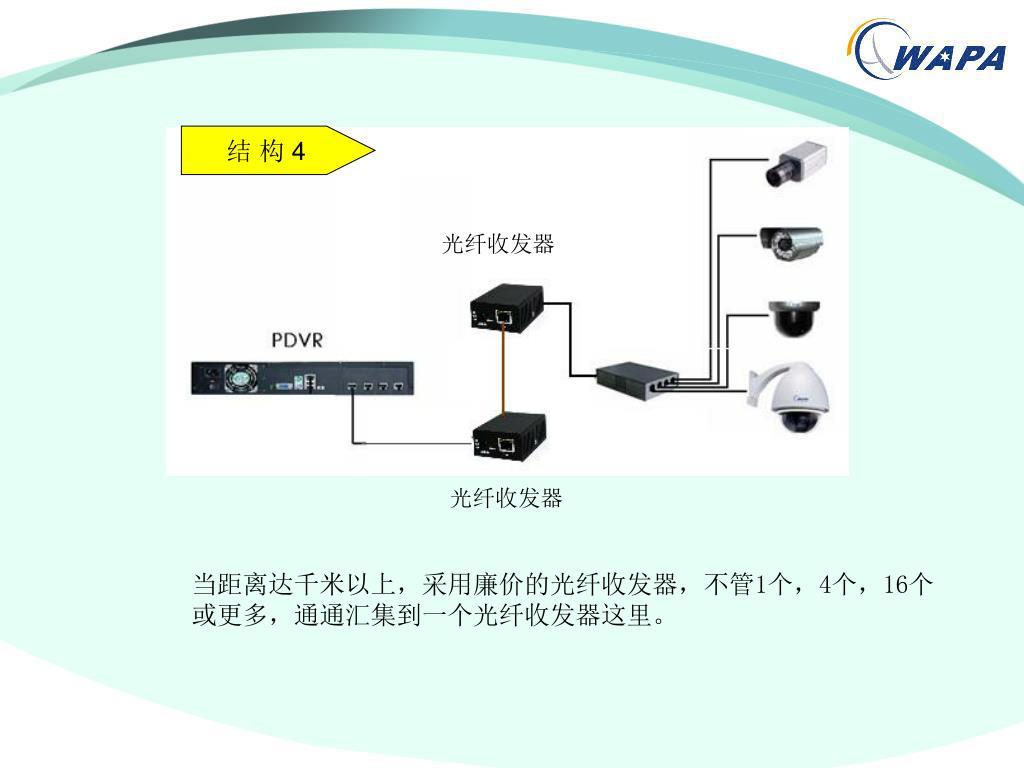

结 构 4

光纤收发器

光纤收发器

当距离达千米以上,采用廉价的光纤收发器,不管1个,4个,16个

或更多,通通汇集到一个光纤收发器这里。

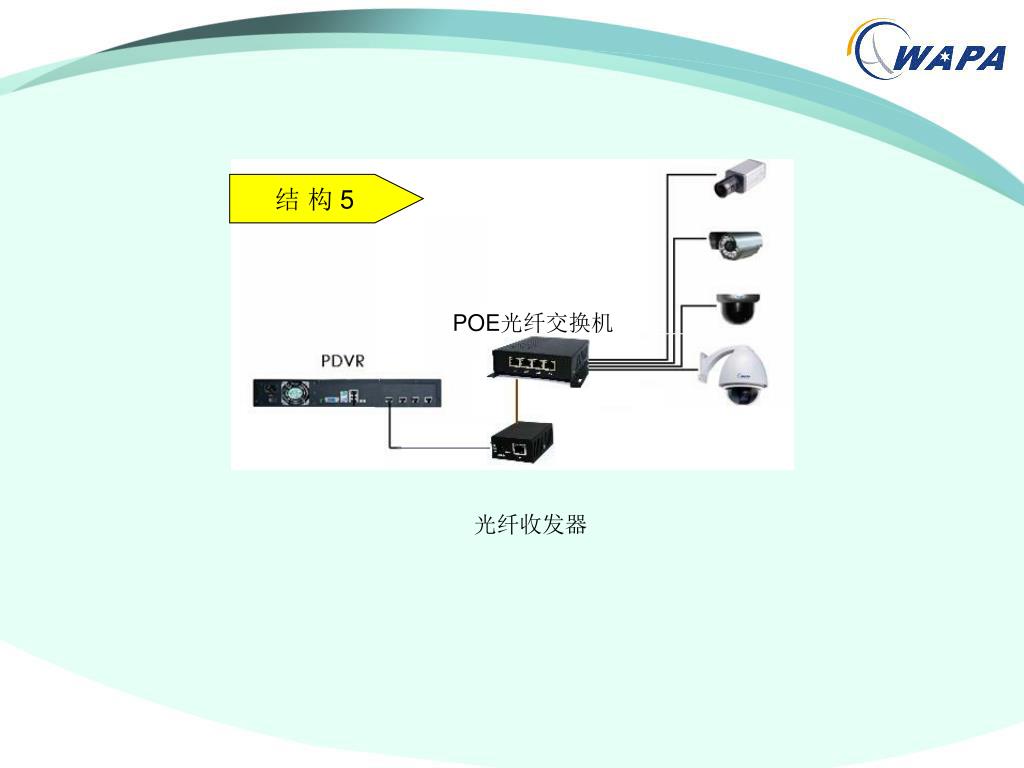

结 构 5

POE光纤交换机

光纤收发器

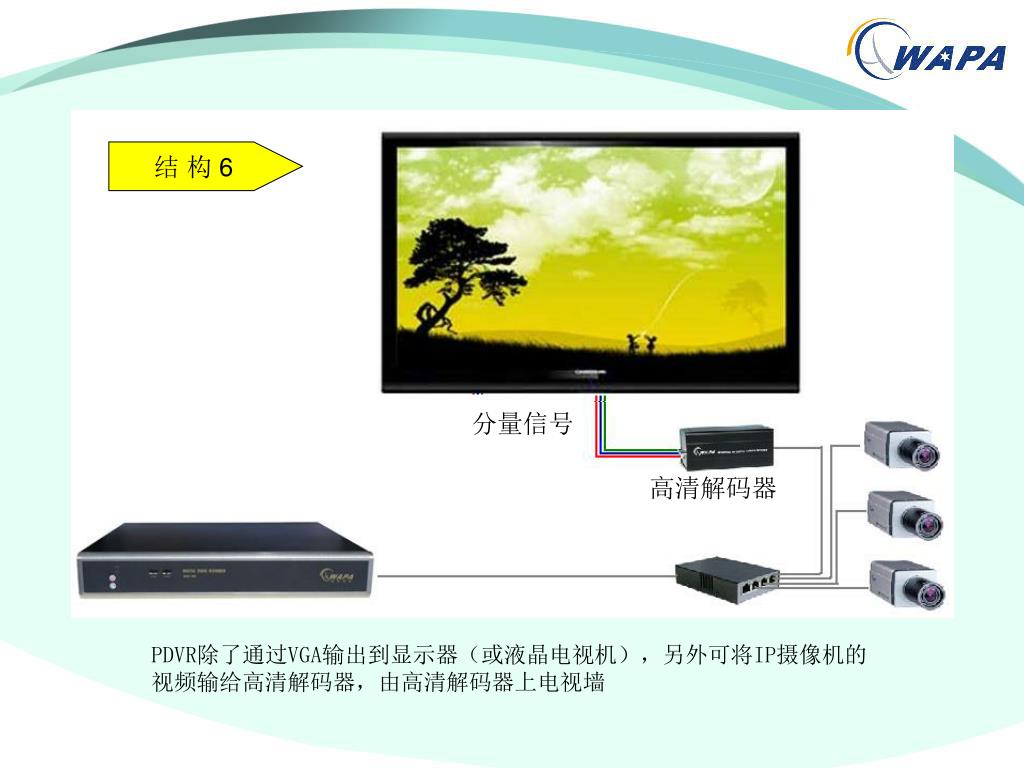

结 构 6

分量信号

高清解码器

PDVR除了通过VGA输出到显示器(或液晶电视机),另外可将IP摄像机的

视频输给高清解码器,由高清解码器上电视墙



第二部分

百万高清监控工程设计与案例分析


监控系统简介

【 工程概述 】

本工程是一个监控系统的改造工程,将之前办公楼及周界的模拟摄像机换更为波粒百万高清数字摄像机,监控室的DVR更换为使用波粒百万系统卡的工控嵌入式主机,监控图像上电视墙,并与报警系统实现报警联动功能。

工程中使用公司产品清单:

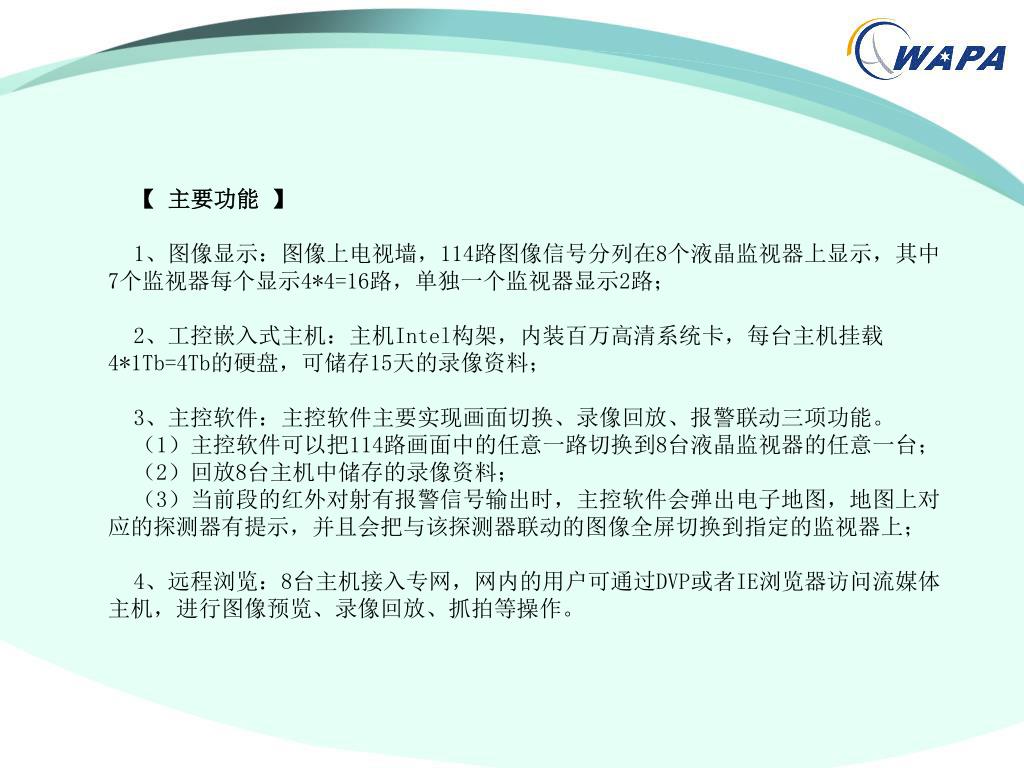

主要功能 】

1、图像显示:图像上电视墙,114路图像信号分列在8个液晶监视器上显示,其中7个监视器每个显示4*4=16路,单独一个监视器显示2路;

2、工控嵌入式主机:主机Intel构架,内装百万高清系统卡,每台主机挂载4*1Tb=4Tb的硬盘,可储存15天的录像资料;

3、主控软件:主控软件主要实现画面切换、录像回放、报警联动三项功能。

(1)主控软件可以把114路画面中的任意一路切换到8台液晶监视器的任意一台;

(2)回放8台主机中储存的录像资料;

(3)当前段的红外对射有报警信号输出时,主控软件会弹出电子地图,地图上对应的探测器有提示,并且会把与该探测器联动的图像全屏切换到指定的监视器上;

4、远程浏览:8台主机接入专网,网内的用户可通过DVP或者IE浏览器访问流媒体主机,进行图像预览、录像回放、抓拍等操作。

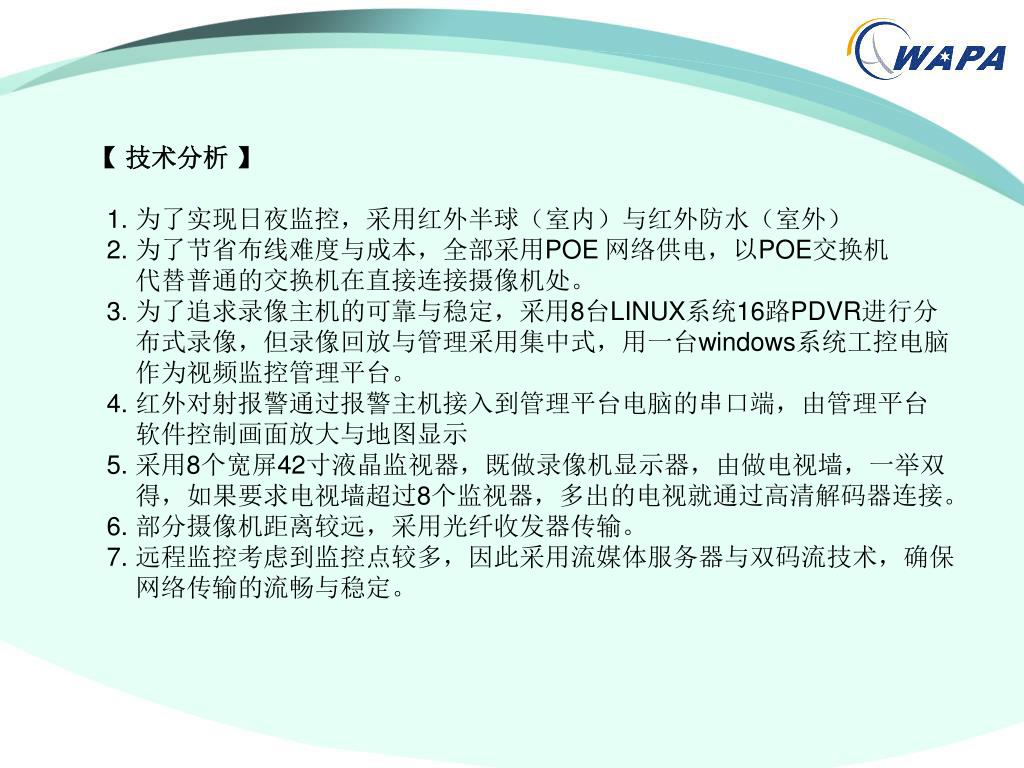

技术分析 】

1. 为了实现日夜监控,采用红外半球(室内)与红外防水(室外)

2. 为了节省布线难度与成本,全部采用POE 网络供电,以POE交换机

代替普通的交换机在直接连接摄像机处。

3. 为了追求录像主机的可靠与稳定,采用8台LINUX系统16路PDVR进行分

布式录像,但录像回放与管理采用集中式,用一台windows系统工控电脑

作为视频监控管理平台。

4. 红外对射报警通过报警主机接入到管理平台电脑的串口端,由管理平台

软件控制画面放大与地图显示

5. 采用8个宽屏42寸液晶监视器,既做录像机显示器,由做电视墙,一举双

得,如果要求电视墙超过8个监视器,多出的电视就通过高清解码器连接。

6. 部分摄像机距离较远,采用光纤收发器传输。

7. 远程监控考虑到监控点较多,因此采用流媒体服务器与双码流技术,确保

网络传输的流畅与稳定。

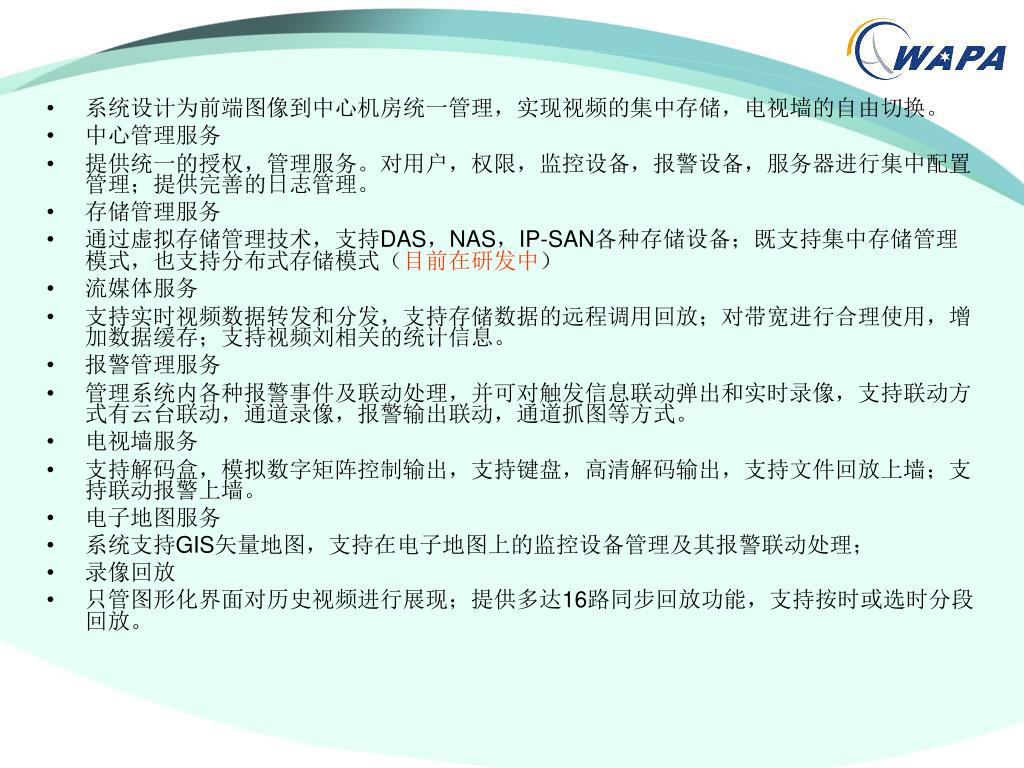

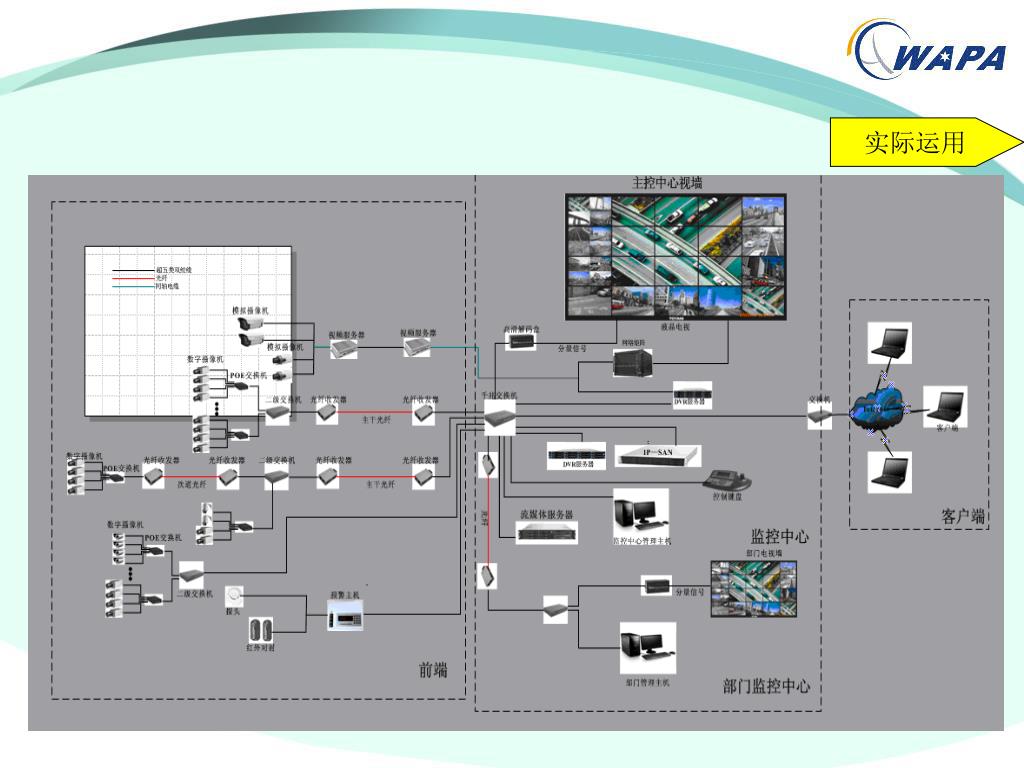

系统设计为前端图像到中心机房统一管理,实现视频的集中存储,电视墙的自由切换。系统设计为前端图像到中心机房统一管理,实现视频的集中存储,电视墙的自由切换。

中心管理服务

提供统一的授权,管理服务。对用户,权限,监控设备,报警设备,服务器进行集中配置管理;提供完善的日志管理。

存储管理服务

通过虚拟存储管理技术,支持DAS,NAS,IP-SAN各种存储设备;既支持集中存储管理模式,也支持分布式存储模式(目前在研发中)

流媒体服务

支持实时视频数据转发和分发,支持存储数据的远程调用回放;对带宽进行合理使用,增加数据缓存;支持视频刘相关的统计信息。

报警管理服务

管理系统内各种报警事件及联动处理,并可对触发信息联动弹出和实时录像,支持联动方式有云台联动,通道录像,报警输出联动,通道抓图等方式。

电视墙服务

支持解码盒,模拟数字矩阵控制输出,支持键盘,高清解码输出,支持文件回放上墙;支持联动报警上墙。

电子地图服务

系统支持GIS矢量地图,支持在电子地图上的监控设备管理及其报警联动处理;

录像回放

只管图形化界面对历史视频进行展现;提供多达16路同步回放功能,支持按时或选时分段回放。


谢谢!系统设计为前端图像到中心机房统一管理,实现视频的集中存储,电视墙的自由切换。
