Presentation Transcript

STEICO – płyta izolacyjna

wszechstronna płyta izolacyjna


Izolacja akustyczna stropów międzypiętrowych

Obowiązujące Polskie Normy z zakresu ochrony akustycznej:

PN 87/B02151.02 – „Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach.”

PN-B-02151-03:1999 – „Akustyka budowlana. Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania.”


22 mm

podłoga drewniana

19 mm

płyta pilśniowa porowata

strop

izolacja

Izolacja akustyczna stropów międzypiętrowych

Lekkie konstrukcje podłogowe PL-18

Wskaźnik obliczeniowy Lwr 18 dB


15 mm

podłoga drewniana

35 mm

podkład cementowy

12 mm

płyta pilśniowa porowata

strop

izolacja

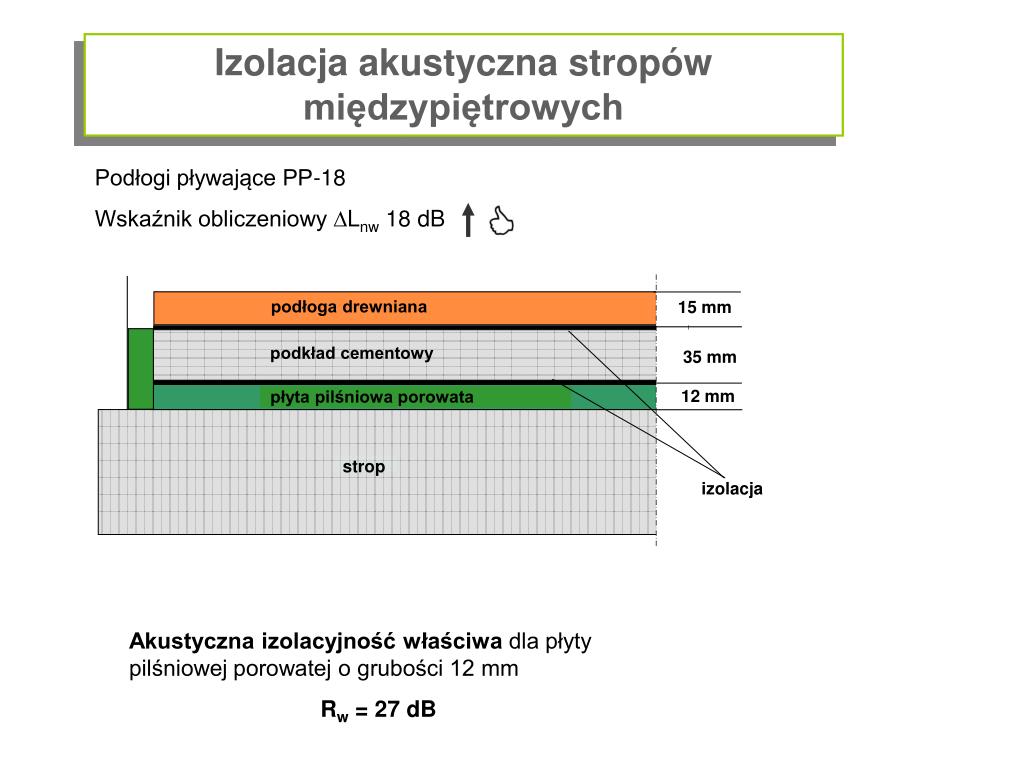

Izolacja akustyczna stropów międzypiętrowych

Podłogi pływające PP-18

Wskaźnik obliczeniowy Lnw 18 dB

Akustyczna izolacyjność właściwa dla płyty pilśniowej porowatej o grubości 12 mm

Rw = 27 dB


8 mm

podłoga drewniana

40 mm

podkład cementowy

19 mm

płyta pilśniowa porowata

strop

Izolacja akustyczna stropów międzypiętrowych

Podłogi pływające PP-23

Wskaźnik obliczeniowy Lnw 23 dB

Akustyczna izolacyjność właściwa dla płyty pilśniowej porowatej o grubości 19 mm

Rw = 28 dB
