Presentation Transcript


Pstn

PSTN 전용 발신기 및 시스템 설명서

2004. 12. 04

주식회사 에스알인포텔


Pstn

개요

NGGS-Telemate는

  • 가스자동절체신호의 원격통보

  • 가스 사용량 원격검침

  • 최적의 가스판매 프로그램과 효율적인 체적관리

    => 효과적인 계획배달 및 검침업무의 자동화

NGGS-Telemate의 기능 및 특징

  • 가스 자동절체 신호의 원격통보 기능

    -> 중단 없는 가스 공급 및 완벽한 계획배달 실현

    -> 체계적인 일정관리로 인건비 및 물류비용 절감

  • 가스 사용량 원격검침 기능

    -> 가스 체적관리의 효과 극대화 실현

    -> 최소 인원으로 검침업무를 수행할 수 있다.

  • 일반 가스판매 업무관리와 관제센타 운영의 통합 프로그램

    => 최적의 가스판매 관리 프로그램과 효율적인 체적관리 실현


Pstn

미터기

자동절체조정기

연소기

용기

용기

NGGS-Telemate는

디코더(TS)

PC

고객전화

PSTN

인터넷

DB

CDMS


Pstn

발신기기능

  • 경보신호 수신 및 전화발신

  • 경보해제신호 수신 및 전화발신

  • 절체신호 수신 및 전화발신

  • 교체신호 수신 및 전화발신

  • 검침일시 설정

  • 검침신호 누적 및 전화발신

  • 단선신호 접수 및 전화발신

  • 단선 연결신호 접수 및 전화발신

  • 저전압감지 및 전화발신

  • 전화수신 및 연결장치 제어

  • 검침일시 및 미터값 원격 보정


Pstn

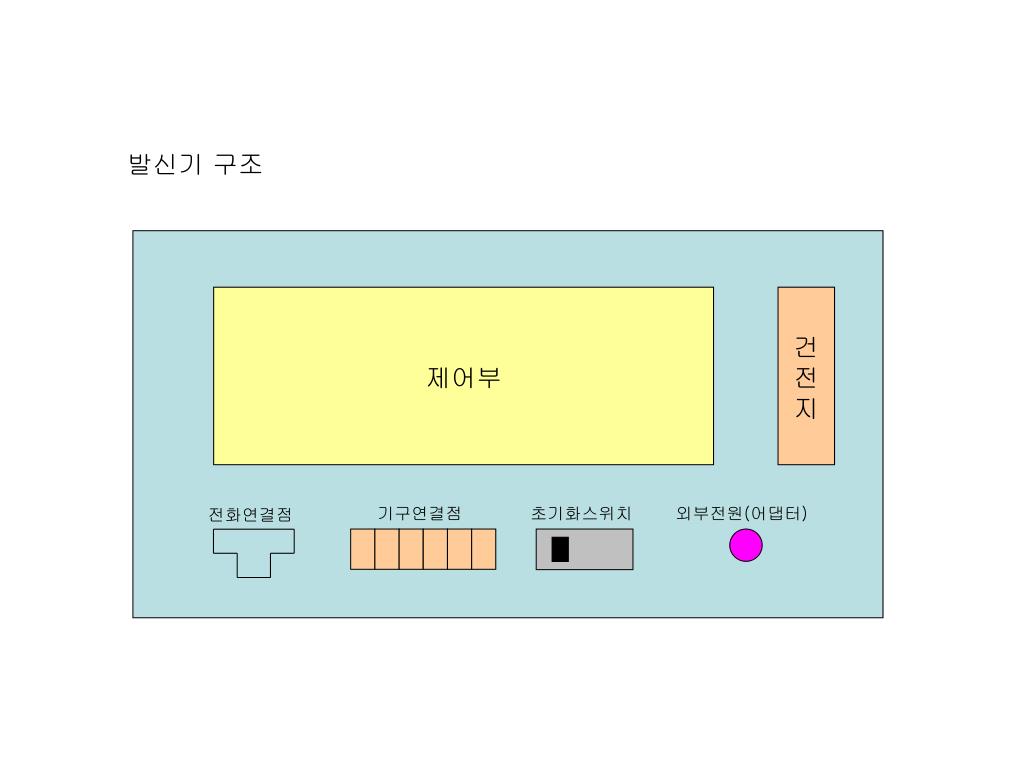

발신기 구조

제어부

기구연결점

초기화스위치

외부전원(어댑터)

전화연결점


Pstn

발신기 인터페이스 상세

1. 전화연결

일반 전화기

PSTN

발신기 전화연결점


Pstn

접지

절체기

단선

미터기

경보기

경보기

발신기 인터페이스 상세

2. 가스기구연결

절체기

미터기

경보기


Pstn

발신기 인터페이스 상세

3. 초기화 스위치

초기화 스위치는 공장 출하 시 위의 그림과 같이 설정(좌측 OFF)

초기화 시에는 전화선 연결 후 우측으로 이동 (전원 ON)


Pstn

발신기 인터페이스 상세

4. LED 램프

  • LED램프의 동작은 다음과 같다.

  • 램프가 켜지는 경우

  • - 재부팅 및 이벤트 발생에 따른 전화 연결 시

  • 전화 연결이 종료되면 램프는 자동으로 꺼진다.

  • 전화 정상 연결에도 램프 미동작 이면 전원 이상


Pstn

발신기 전화연결점

PSTN

일반 전화기

발신기 초기화 방법

1. 초기화시 결선 구조

2. 전화기를 이용한 초기 값 설정

- *비밀번호* : 초기 입력모드 시작을 알리는 소리(“삑:0”) 발생

- ‘*1’ : 디코드의 수신전화번호 (예, 수신번호가 3041155인 경우 = *13041155)

- ‘*2’ : 판매점별 고유번호

- ‘*3’ : 현재시간

- ‘*4’ : 미터기 검침일시 설정

- ‘*5’ : 미터기 초기 값 설정

- ‘*9’ : 공장출하 상태로 되돌림

( 단, 공장출하 상태의 전화번호는 5007000)

- ‘*8’ : 설정 종료


Pstn

발신기 초기화 방법

1. DDD가 다른 지역에 대한 초기화 방법

- DDD가 다른 지역은 DDD를 포함해서 설정

(예 : 0415558888)

2. DDD가 같은 지역에 대한 초기화 방법

- DDD가 같은 지역은 DDD를 제외하고 설정

(예 : 5558888)

(예1) 전화번호가 02-2677-8865를 같은 지역번호 내에 설치할 경우

[*1234*/삑/*15558888*8]을 누른다.

(예2) 전화번호가 02-2677-8865를 다른 지역번호 내에 설치할 경우

[*1234*/삑/*10415558888*8]을 누른다.


Pstn

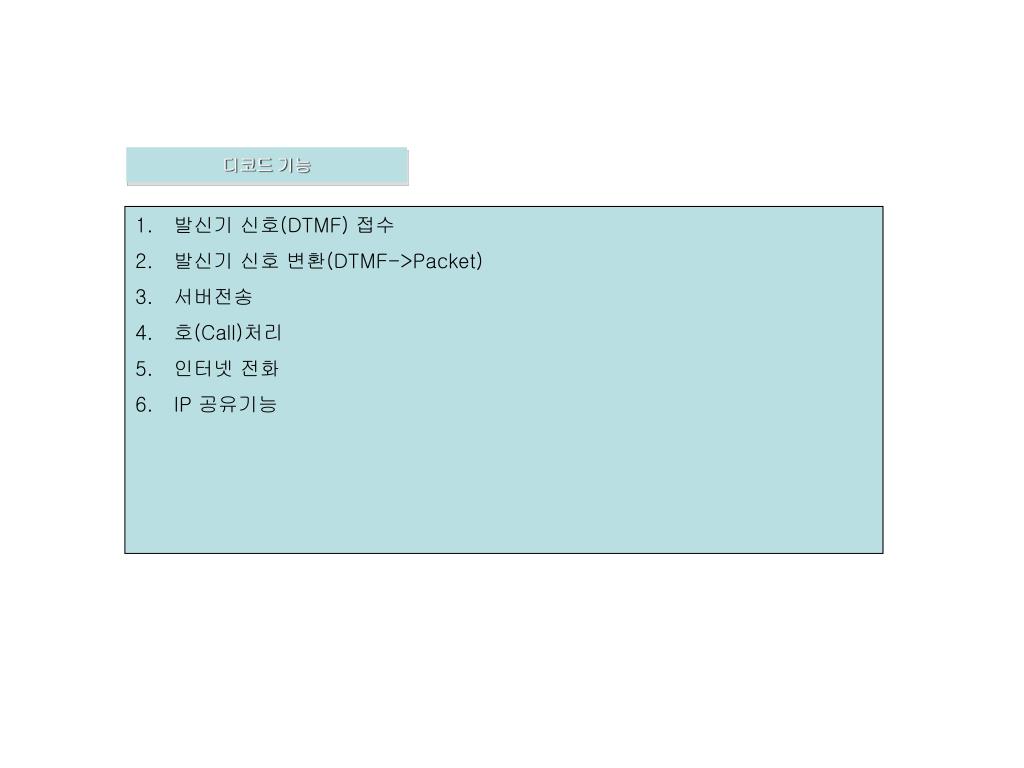

디코드 기능

  • 발신기 신호(DTMF) 접수

  • 발신기 신호 변환(DTMF->Packet)

  • 서버전송

  • 호(Call)처리

  • 인터넷 전화

  • IP 공유기능


Pstn

디코드 구조

전화기

PSTN

FXO

FXS

HUB

인터넷

CDMS con

CDMS


Pstn

디코드

디코드

디코드

디코드

Event

Event

Event

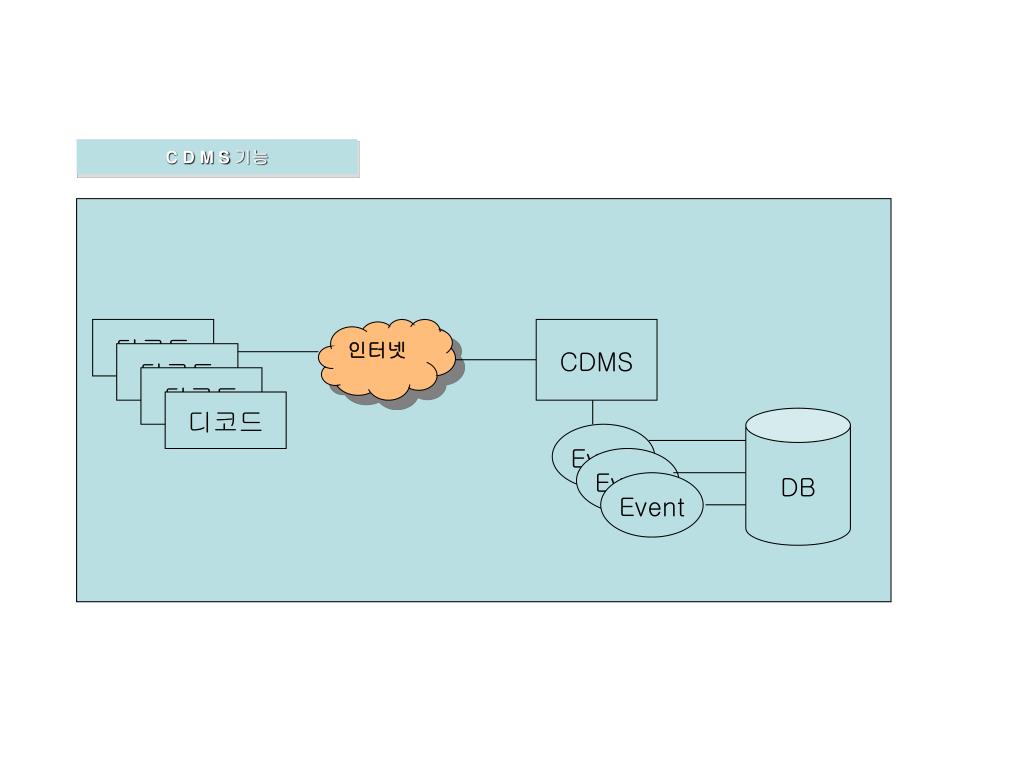

C D M S 기능

인터넷

CDMS

DB


Pstn

호 흐름도 (Call Flow)

발신기

디코드(G/W)

CDMS

Call setup & connect

“Caller ID”

“#”

DTMF -“#”

DTMF -“900000-00-00000000-00-00”

“Status(18)CS(2)

이벤트별 결과 데이타

DTMF -이벤트별 결과 데이타

DTMF -“0”

Status : “0”


Pstn

개별 발신기 처리 현황 조회


Pstn

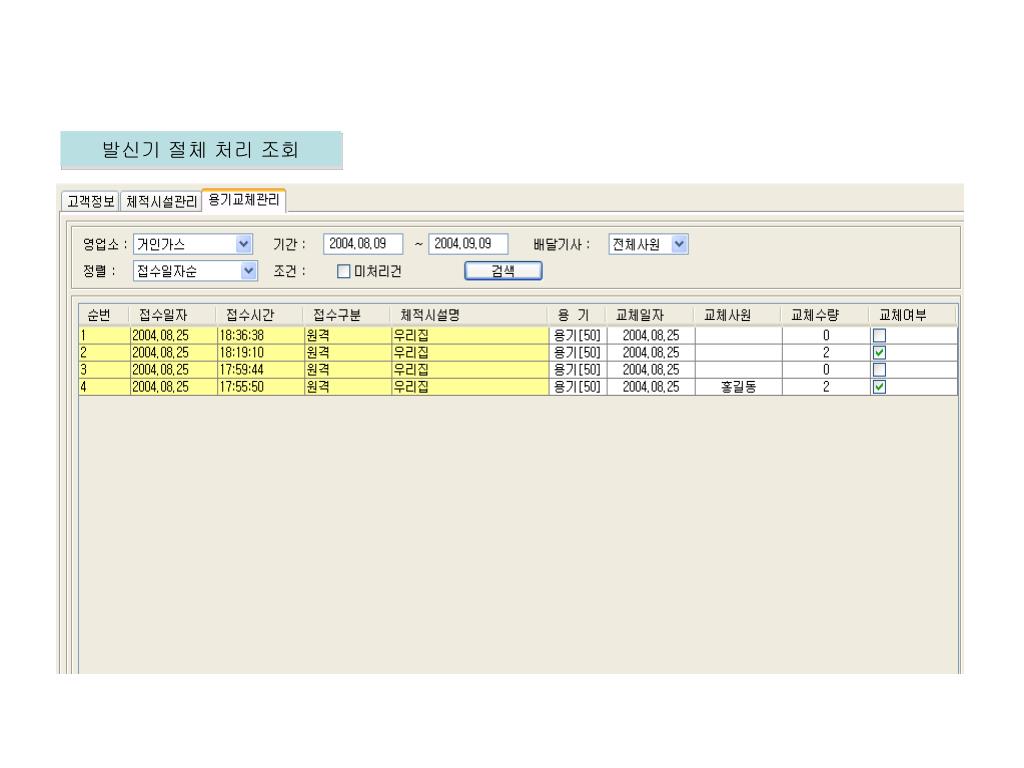

발신기 절체 처리 조회


  • Login
