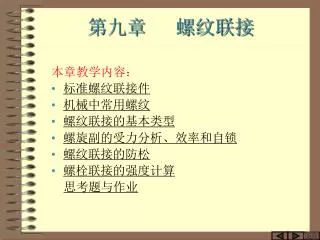

第九章 螺纹联接

本章教学内容:

  • 标准螺纹联接件

  • 机械中常用螺纹

  • 螺纹联接的基本类型

  • 螺旋副的受力分析、效率和自锁

  • 螺纹联接的防松

  • 螺栓联接的强度计算

    思考题与作业

返回


一、标准螺纹联接件

1、螺栓(bolt)

4、垫圈(washer)

2、螺钉(screw)

5、销钉(pin)

3、螺母(nut)

返回


二、机械中常用螺纹

1、螺纹(screw thead)形成

2、螺纹主要参数

(1)导程S:同一条螺旋线中径上, 对应两点间的轴向距离。

(2)螺距P:相邻牙型中径上,对应

两点间的轴向距离

S=n•P

(2)升角Y :tgy=s/d2

返回


2、螺纹主要参数

(3)直径:

大径d—公称直径

小径d1—

中径d2--

M6螺纹尺寸标注

(4)牙型角--

牙型斜角---

返回


3、几种常用螺纹的特点及应用

联接螺纹(600,550)

传动螺纹(300,00)

返回


三、螺纹联接基本类型与特点

1、螺栓联接

2、双头螺栓联接

返回


螺纹联接基本类型与特点

3、螺钉联接

4、紧定螺钉联接

返回


四、螺旋副的受力分析、效率和自锁

1、矩形螺纹( =00)

(1)力Ft=FQ.tg(+) T= Ft.d2/2= 0.5FQ. d2 .tg(+)

(2)自锁 ≤

返回


2、非矩形螺纹

(1)力Ft=FQ.tg(+v) T= Ft.d2/2= 0.5FQ. d2 .tg(+v)

(2)自锁 ≤v

返回


五、螺纹联接的防松

1、摩擦防松

预紧、弹簧垫、对顶螺母、自锁螺母

返回


螺纹联接的防松

2、机械防松

3、不可拆卸联接

返回


六、螺栓联接的强度计算

1、松螺栓联接

2、受轴向载荷紧螺栓联接

返回


3、受横向载荷的紧螺栓联接

(1)普通螺栓联接

螺栓受预紧力F0及预紧产生的螺纹力矩(T=0.5F0. d2 .tg(+v) 作用

(2)铰制孔螺栓联接

螺栓直接受剪切力,m-受剪面数

返回


思考题九/1

  • 螺纹防松的基本原理有、、三种。

  • 目前常用公制三角形螺纹的牙型角为,管螺纹牙型角为。

  • 承受横向载荷的普通螺栓联接,螺栓将承受轴向作用;而受轴向载荷的普通螺栓联接,螺栓将承受轴向和作用。

  • 常见的螺纹牙形有:、、、,其中常用于联接的螺纹牙形为。

  • 螺纹联接防松的目的是,常用的防松方法是。

返回


思考题九/2

  • 对于常用的普通螺栓联接,预紧后螺栓受拉伸和扭转的复合作用,计算是只要把轴向拉力增大%(A、20,B、30,C、50)就可以按纯拉伸计算螺栓的强度。

  • 螺纹的螺旋角为λ,螺纹联结的当量摩擦角为ρV,则螺纹自锁条件为 (A、λ≥ρV, B、70---80, C、 λ≤ρV, D、 λ≥70---80 )。

  • 双头螺栓联接适用于(A 、两被联接件均较薄,B、 两被联接件均较厚且不常拆卸,C、两被联接件之一较厚且常拆卸,D、 两被联接件之一较厚且不常拆卸)。

返回


作业一

  • 螺纹的自锁条件是什么?按螺纹牙型角可将螺纹分为哪几类?各适用什么场合?

  • 联接螺纹采用何种螺纹?传动螺旋采用何种螺纹?为什么?

  • 什么情况下采用细牙螺纹?什么情况下采用多线螺纹?

  • 联接螺纹既要满足λ≤ρV的自锁条件,还要防松装置理由何在?

  • 有一公称直径为40mm,导程为14mm,螺距为7mm的梯形螺旋副:Tr40×14(P7)-7H/7e,若摩擦系数f=0.1,是否自锁?

返回


作业二

  • 铰制孔用螺栓联接有何特点?用于承受何种载荷?

  • 在受轴向载荷的紧螺栓联接的强度计算中,为什么要将螺栓所受的轴向总载荷增加30%?

  • 图示为一拉杆螺纹联接,已知拉杆所受载荷为F=23 kN(工作中要经常转动螺母,以调节拉杆长度),拉杆材料为钢 Q 235,试设计拉杆螺纹直径。

返回
