  1. 자동화설비 공개수업 대상 : 컴전과 3학년 2반 일시 : 2012년 5월 18일 4교시 장소 : 마이크로프로세서실 교사 : 주 병 구 1

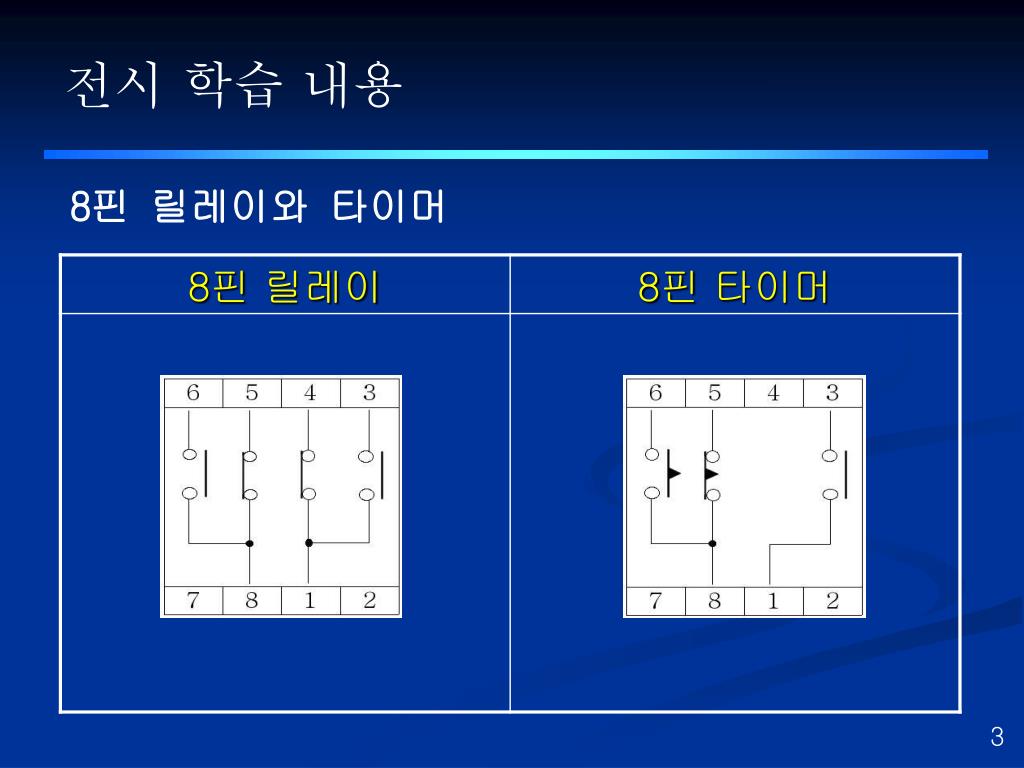

  2. 전시 학습 내용 8핀 릴레이와 타이머 2

  3. 전시 학습 내용 8핀 릴레이와 타이머 3

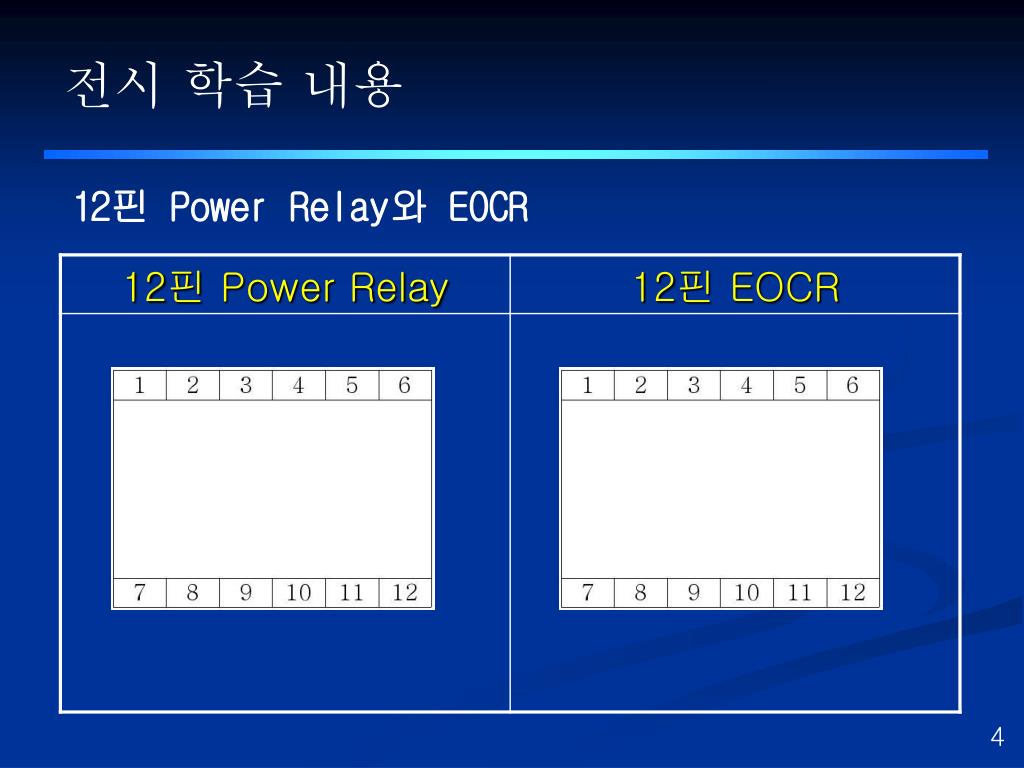

  4. 전시 학습 내용 12핀 Power Relay와 EOCR 4

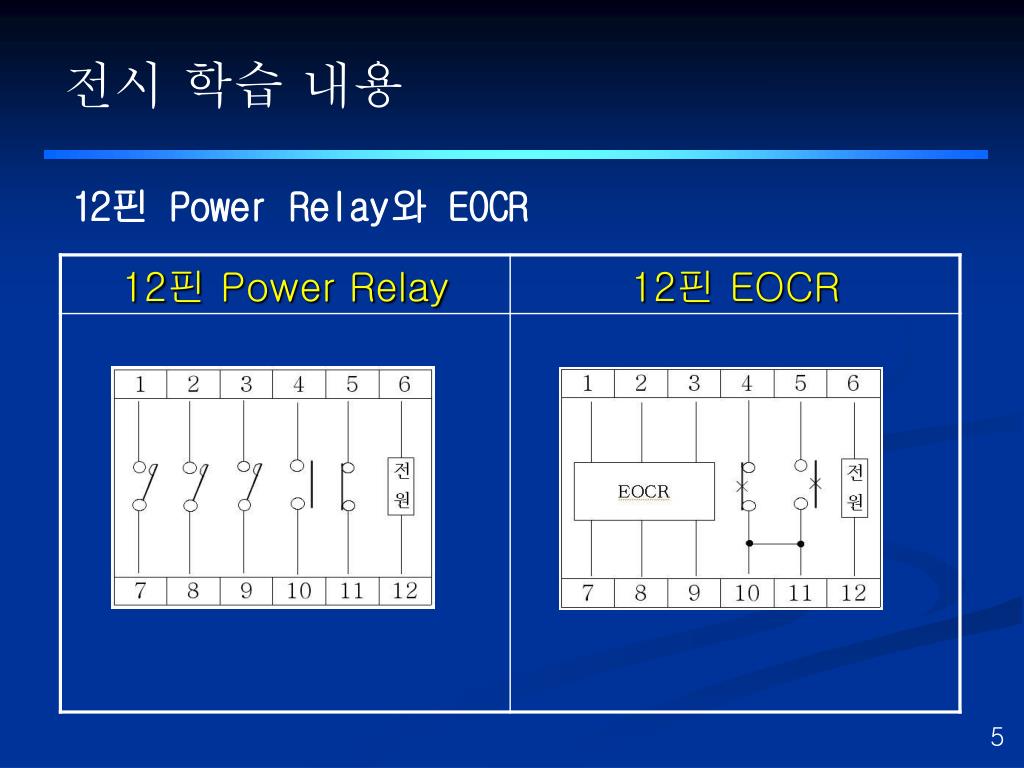

  5. 전시 학습 내용 12핀 Power Relay와 EOCR 5

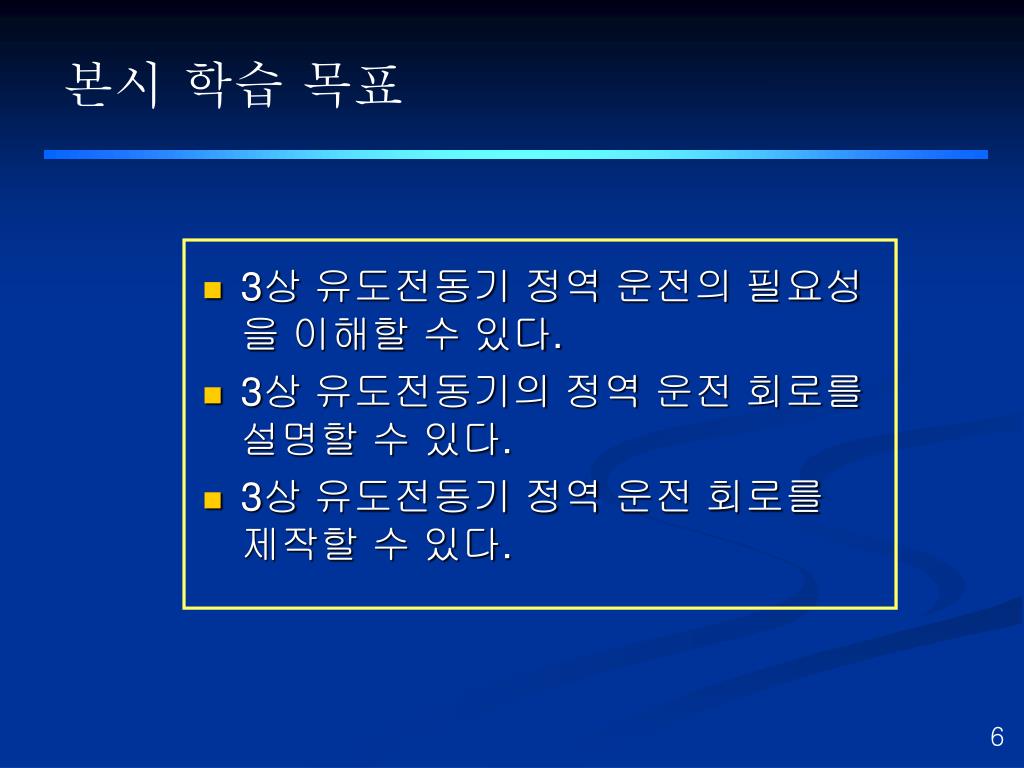

  6. 본시 학습 목표 • 3상 유도전동기 정역 운전의 필요성을 이해할 수 있다. • 3상 유도전동기의 정역 운전 회로를 설명할 수 있다. • 3상 유도전동기 정역 운전 회로를 제작할 수 있다. 6

  7. 정역운전의 필요성 우리생활 주변에서 어떤 경우에 전동기를 정역 운전 하는가? 7

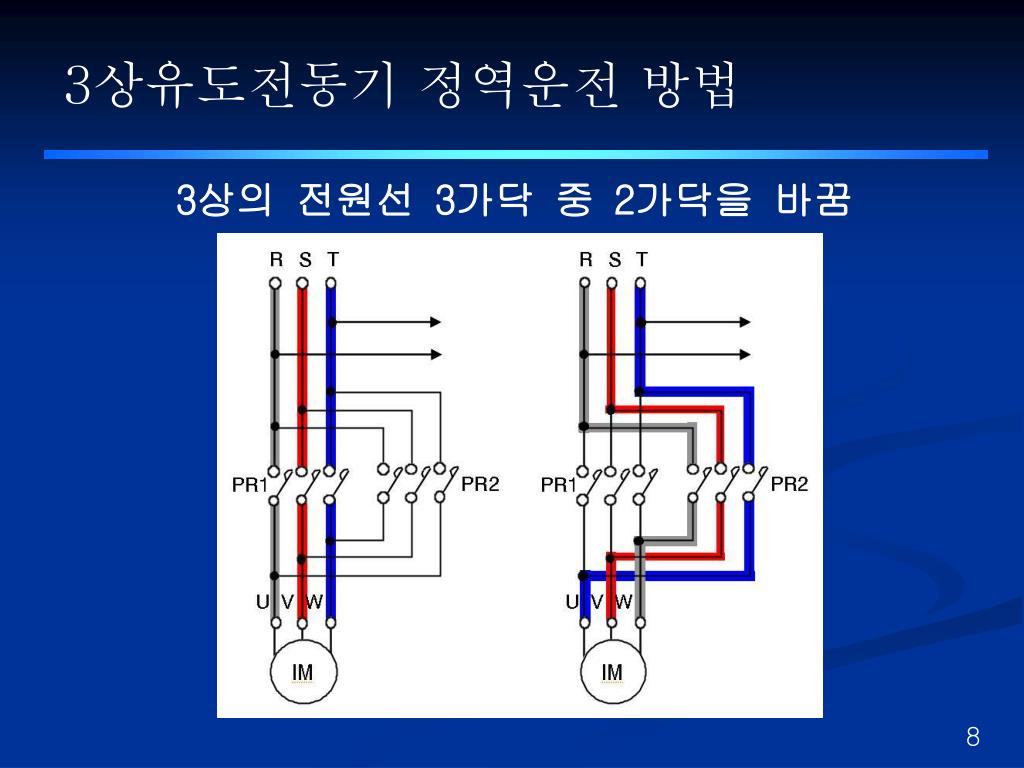

  8. 3상유도전동기 정역운전 방법 3상의 전원선 3가닥 중 2가닥을 바꿈 8

  9. 3상유도전동기 정역운전 방법 R상과 T상을 바꿈 / S상과 T상을 바꿈 9

  10. 3상유도전동기 정역운전 방법 R상과 T상을 바꿈 / R상과 S상을 바꿈 10

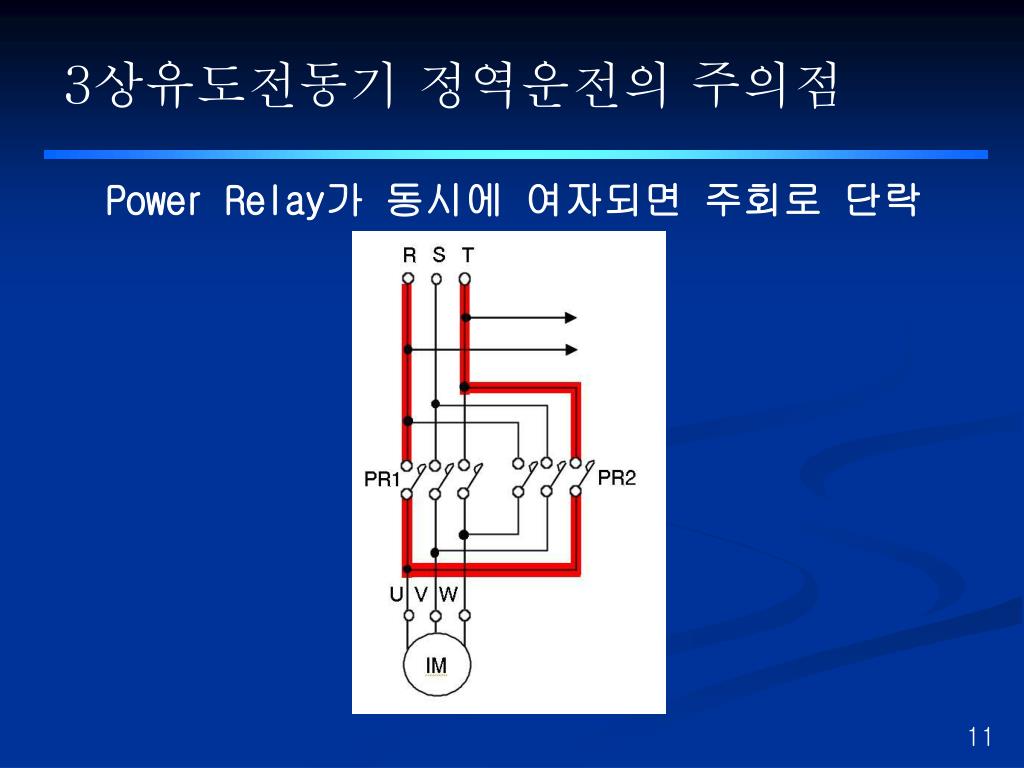

  11. 3상유도전동기 정역운전의 주의점 Power Relay가 동시에 여자되면 주회로 단락 11

  12. 주회로의 단락 예방 어떻게 하면 주회로의 단락을 예방할 수 있을까 주회로에서? 제어회로에서? 12

  13. 3상유도전동기 정역운전의 주의점 제어회로에서 인터록 회로를 구성하여 예방 13

  14. 다음 시간 학습 내용 3상 유도전동기 Y-△기동 회로 Y 결선 △ 결선 14

  15. 다음 시간 학습 내용 3상 유도전동기 Y-△기동 회로 15

  16. 자동화설비 공개수업 수고하셨습니다. 16
