1 ．进一步掌握 VNUC 数控仿真软件的使用方法。

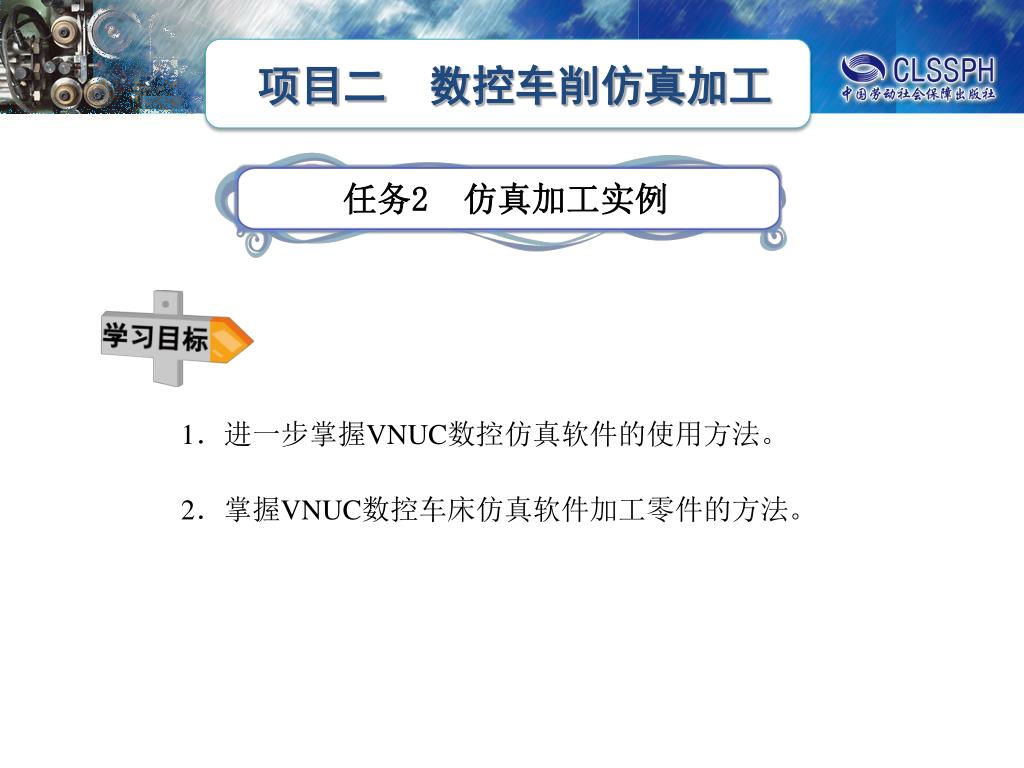

1．进一步掌握VNUC数控仿真软件的使用方法。 2．掌握VNUC数控车床仿真软件加工零件的方法。

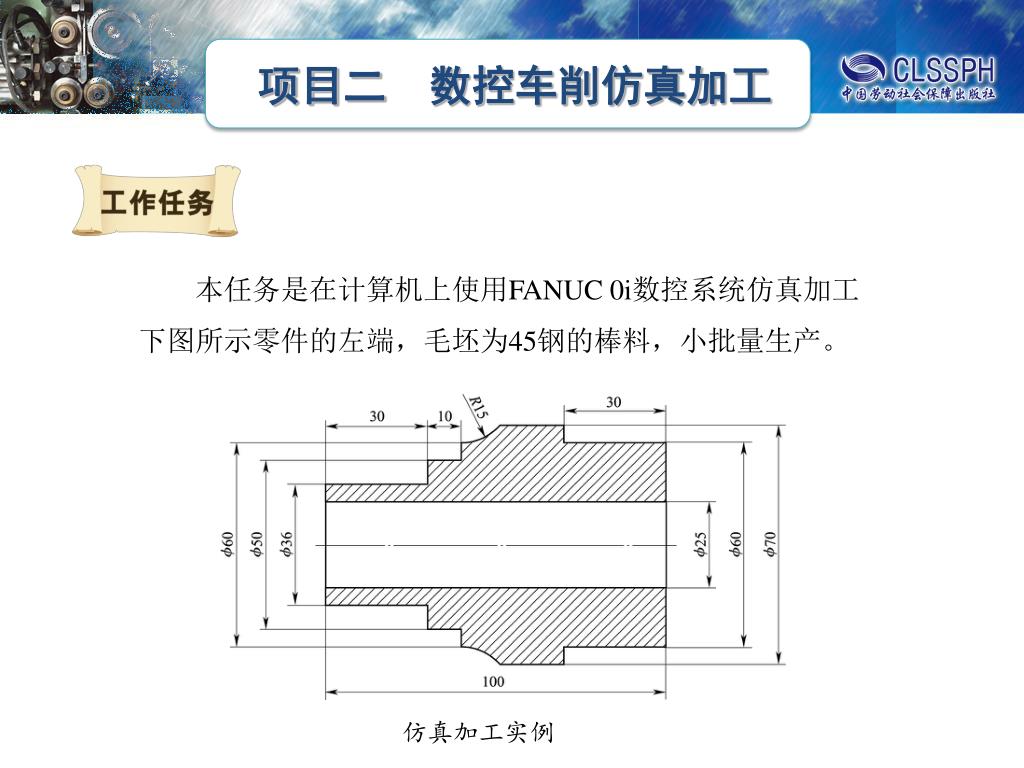

本任务是在计算机上使用FANUC 0i数控系统仿真加工下图所示零件的左端，毛坯为45钢的棒料，小批量生产。仿真加工实例

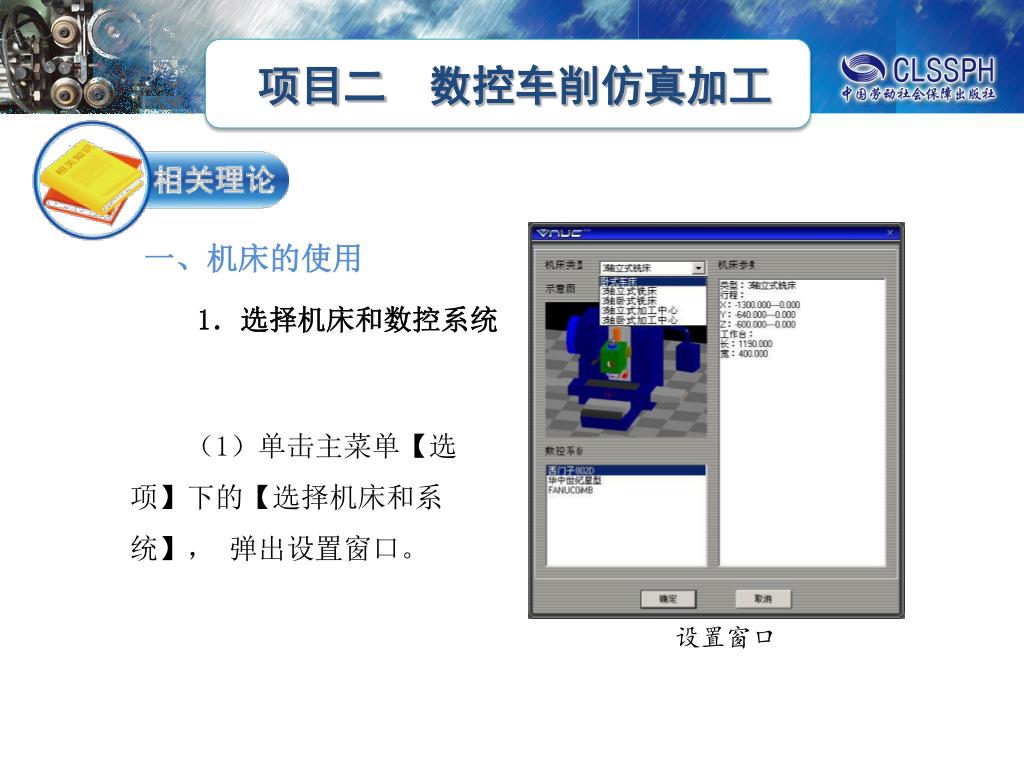

一、机床的使用 1．选择机床和数控系统　　（1）单击主菜单【选项】下的【选择机床和系统】，弹出设置窗口。设置窗口

（2）设置窗口中的“机床类型”一栏为下拉菜单，从下拉菜单中选中“卧式车床”项。（2）设置窗口中的“机床类型”一栏为下拉菜单，从下拉菜单中选中“卧式车床”项。　　（3）卧式车床列表会显示在窗口左下方的“数控系统”列表中，选中“FANUC 0i”，右边机床参数栏里显示的是选中机床的有关参数。选择数控系统

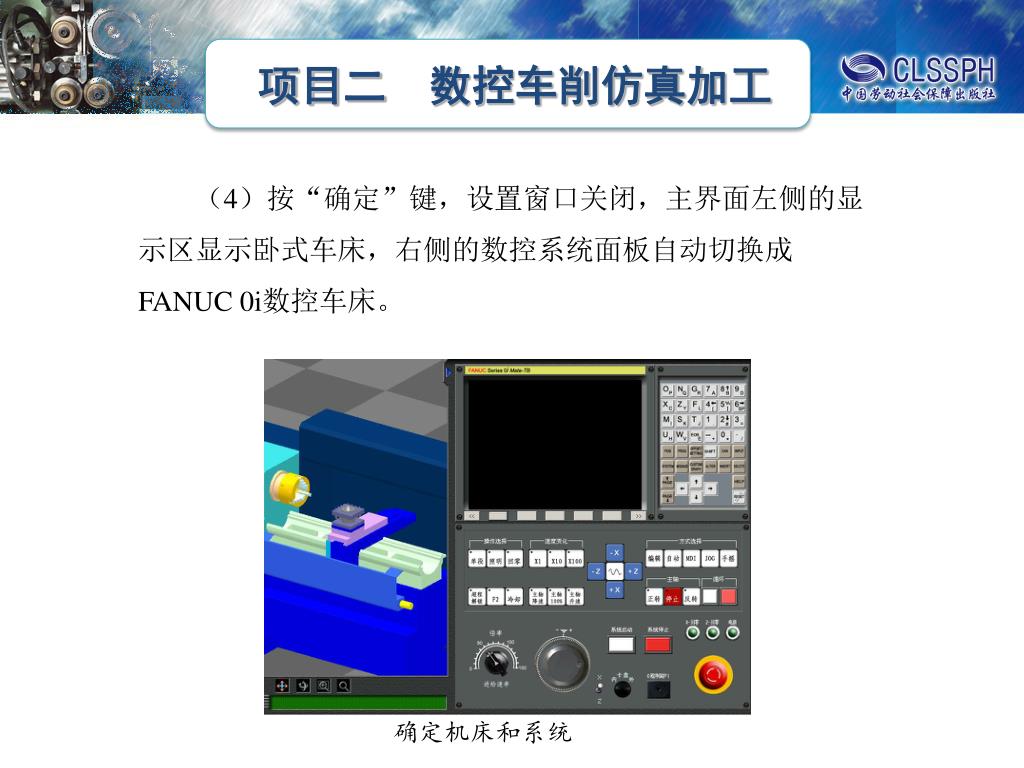

（4）按“确定”键，设置窗口关闭，主界面左侧的显示区显示卧式车床，右侧的数控系统面板自动切换成FANUC 0i数控车床。确定机床和系统

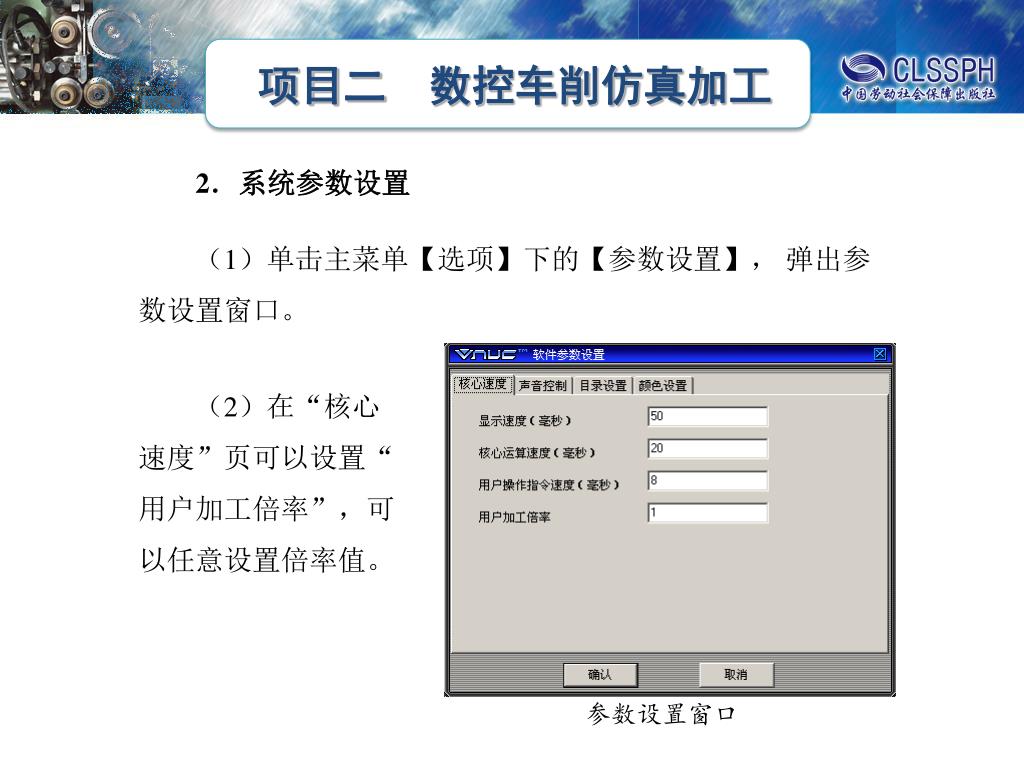

2．系统参数设置 　　（1）单击主菜单【选项】下的【参数设置】，弹出参数设置窗口。　　（2）在“核心速度”页可以设置“用户加工倍率”，可以任意设置倍率值。参数设置窗口

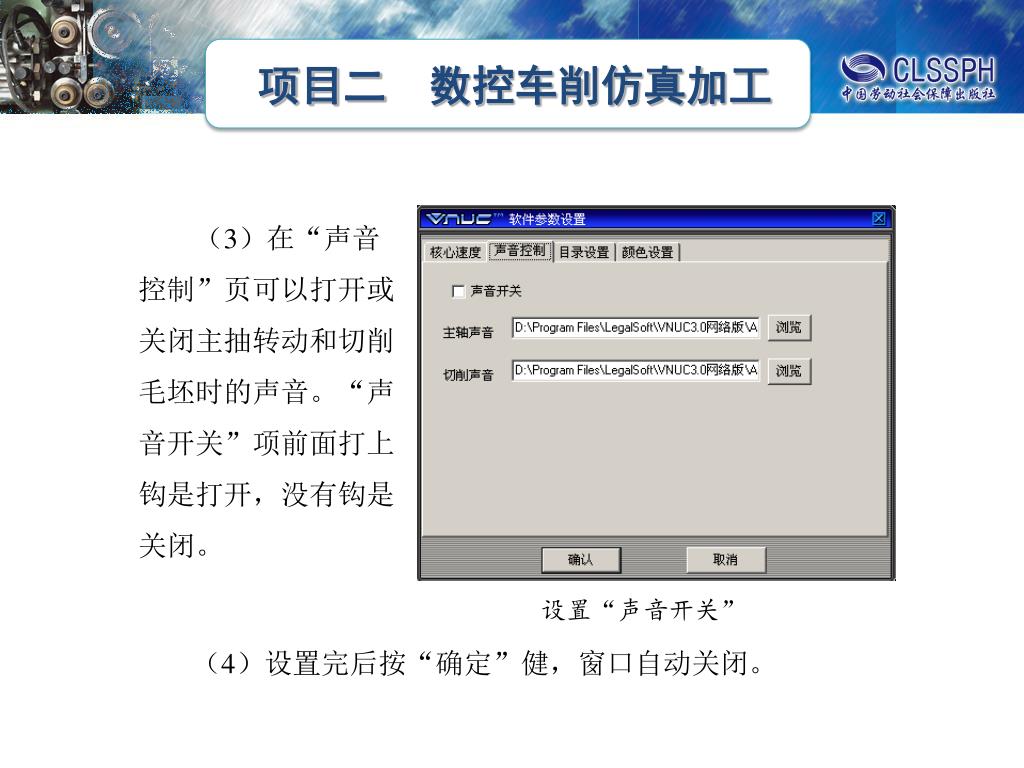

（3）在“声音控制”页可以打开或关闭主抽转动和切削毛坯时的声音。“声音开关”项前面打上钩是打开，没有钩是关闭。（3）在“声音控制”页可以打开或关闭主抽转动和切削毛坯时的声音。“声音开关”项前面打上钩是打开，没有钩是关闭。设置“声音开关” 　　（4）设置完后按“确定”健，窗口自动关闭。

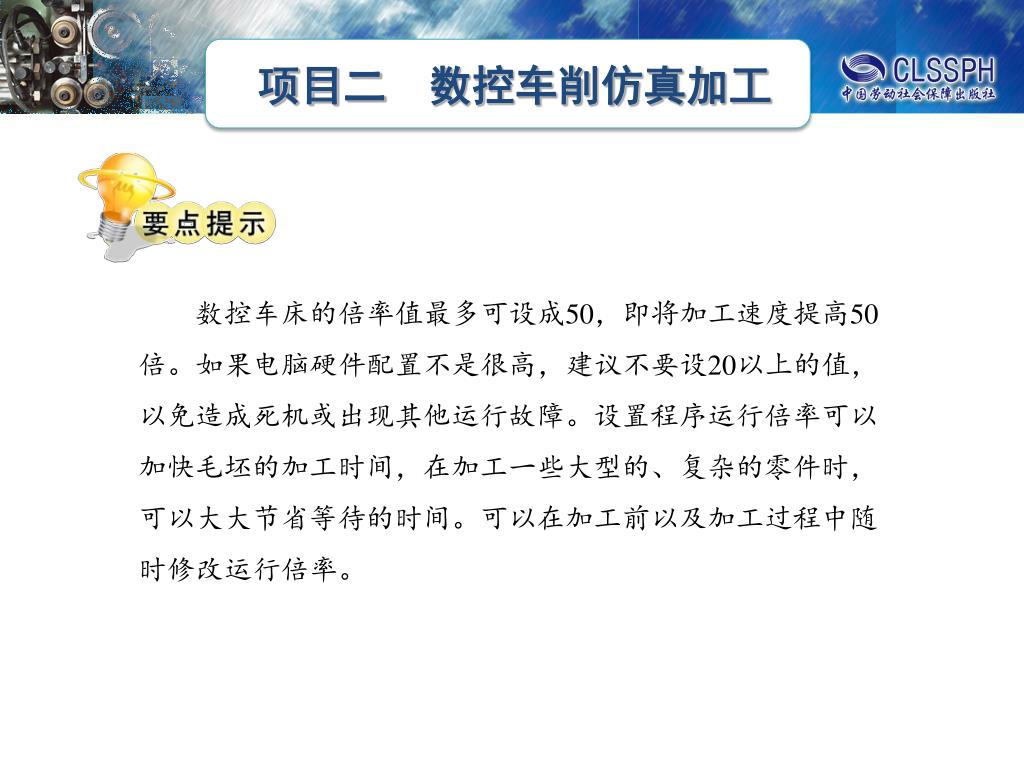

　　数控车床的倍率值最多可设成50，即将加工速度提高50倍。如果电脑硬件配置不是很高，建议不要设20以上的值，以免造成死机或出现其他运行故障。设置程序运行倍率可以加快毛坯的加工时间，在加工一些大型的、复杂的零件时，可以大大节省等待的时间。可以在加工前以及加工过程中随时修改运行倍率。

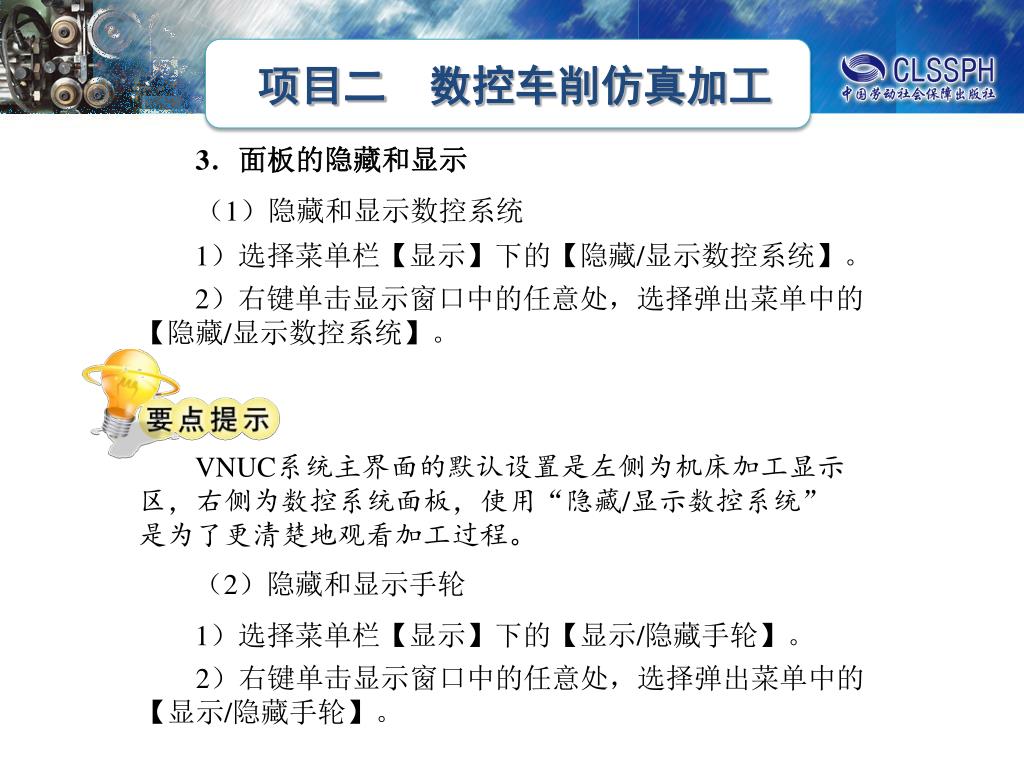

3．面板的隐藏和显示 　　（1）隐藏和显示数控系统 1）选择菜单栏【显示】下的【隐藏/显示数控系统】。 2）右键单击显示窗口中的任意处，选择弹出菜单中的【隐藏/显示数控系统】。 VNUC系统主界面的默认设置是左侧为机床加工显示区，右侧为数控系统面板，使用“隐藏/显示数控系统”是为了更清楚地观看加工过程。　　（2）隐藏和显示手轮 1）选择菜单栏【显示】下的【显示/隐藏手轮】。 2）右键单击显示窗口中的任意处，选择弹出菜单中的【显示/隐藏手轮】。

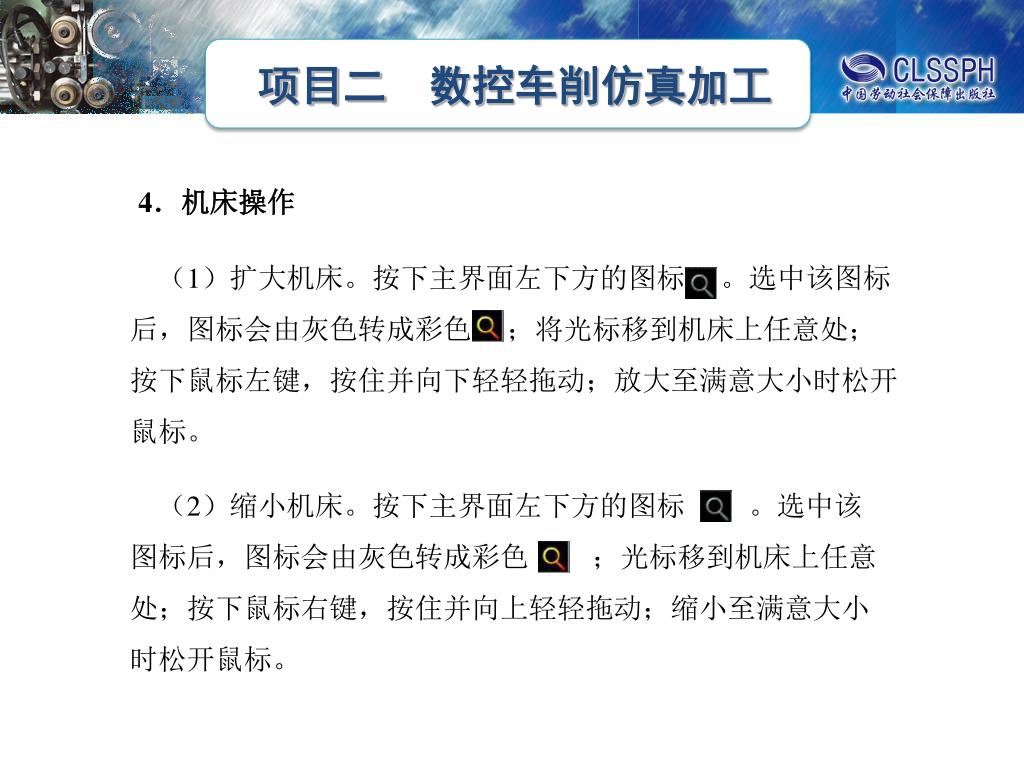

4．机床操作 　（1）扩大机床。按下主界面左下方的图标　。选中该图标后，图标会由灰色转成彩色　；将光标移到机床上任意处；按下鼠标左键，按住并向下轻轻拖动；放大至满意大小时松开鼠标。　（2）缩小机床。按下主界面左下方的图标　　。选中该图标后，图标会由灰色转成彩色　　；光标移到机床上任意处；按下鼠标右键，按住并向上轻轻拖动；缩小至满意大小时松开鼠标。

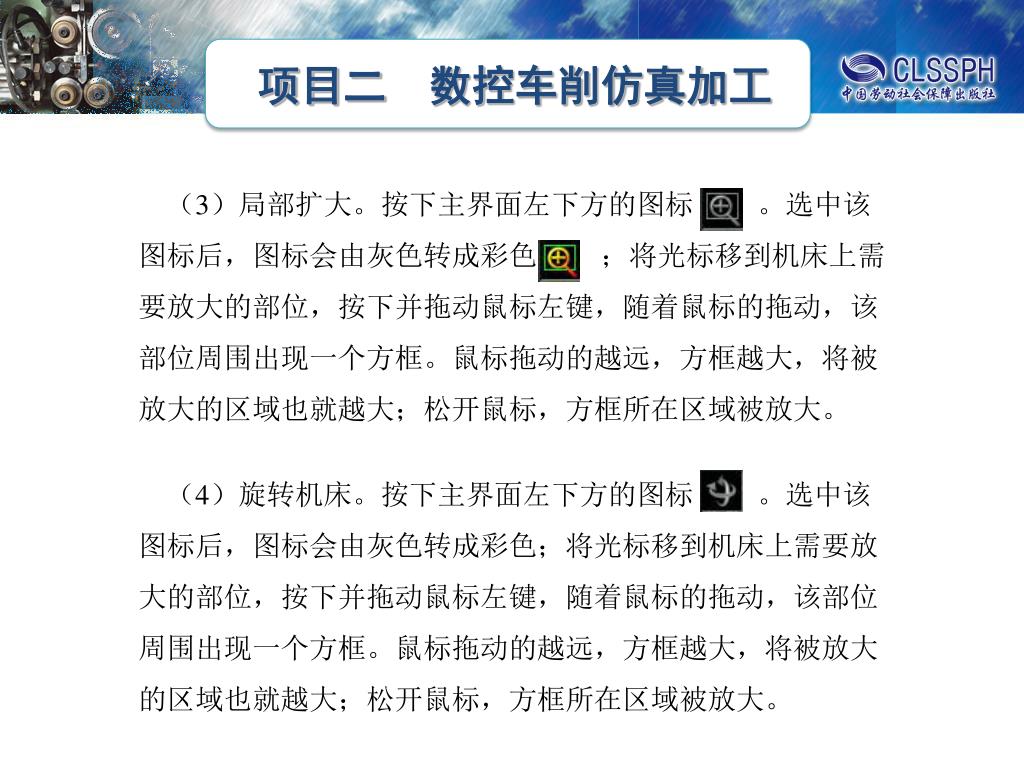

　（3）局部扩大。按下主界面左下方的图标 　　。选中该图标后，图标会由灰色转成彩色　　；将光标移到机床上需要放大的部位，按下并拖动鼠标左键，随着鼠标的拖动，该部位周围出现一个方框。鼠标拖动的越远，方框越大，将被放大的区域也就越大；松开鼠标，方框所在区域被放大。　（4）旋转机床。按下主界面左下方的图标　　。选中该图标后，图标会由灰色转成彩色；将光标移到机床上需要放大的部位，按下并拖动鼠标左键，随着鼠标的拖动，该部位周围出现一个方框。鼠标拖动的越远，方框越大，将被放大的区域也就越大；松开鼠标，方框所在区域被放大。

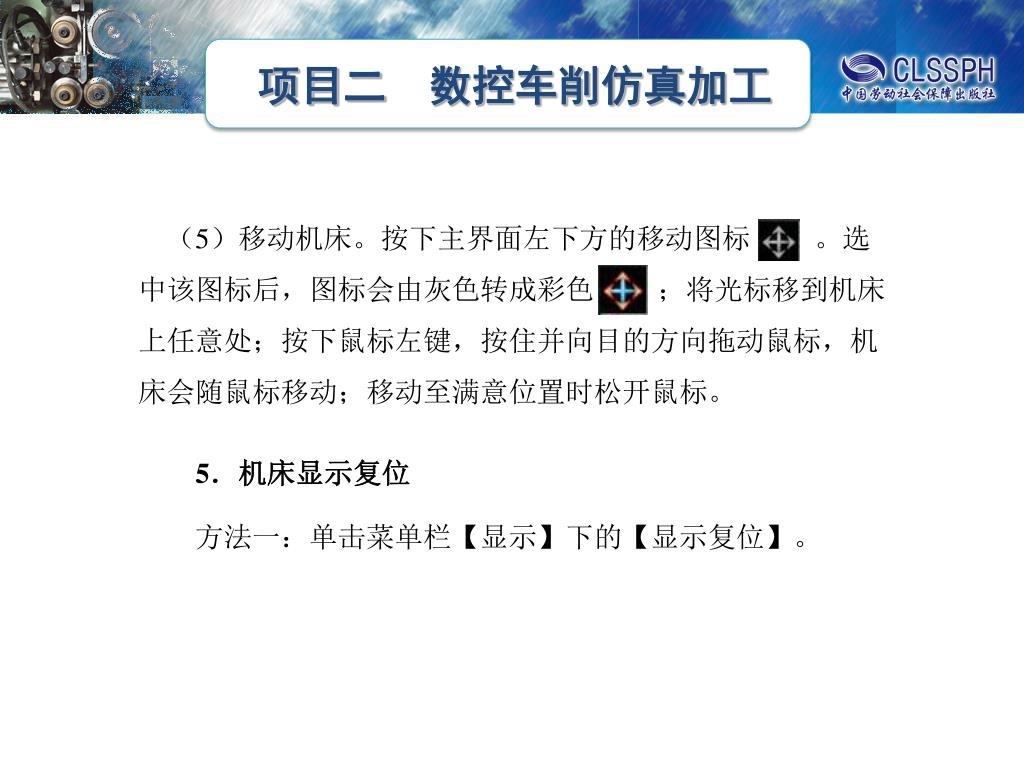

　（5）移动机床。按下主界面左下方的移动图标　　。选中该图标后，图标会由灰色转成彩色　　；将光标移到机床上任意处；按下鼠标左键，按住并向目的方向拖动鼠标，机床会随鼠标移动；移动至满意位置时松开鼠标。 5．机床显示复位　　方法一：单击菜单栏【显示】下的【显示复位】。

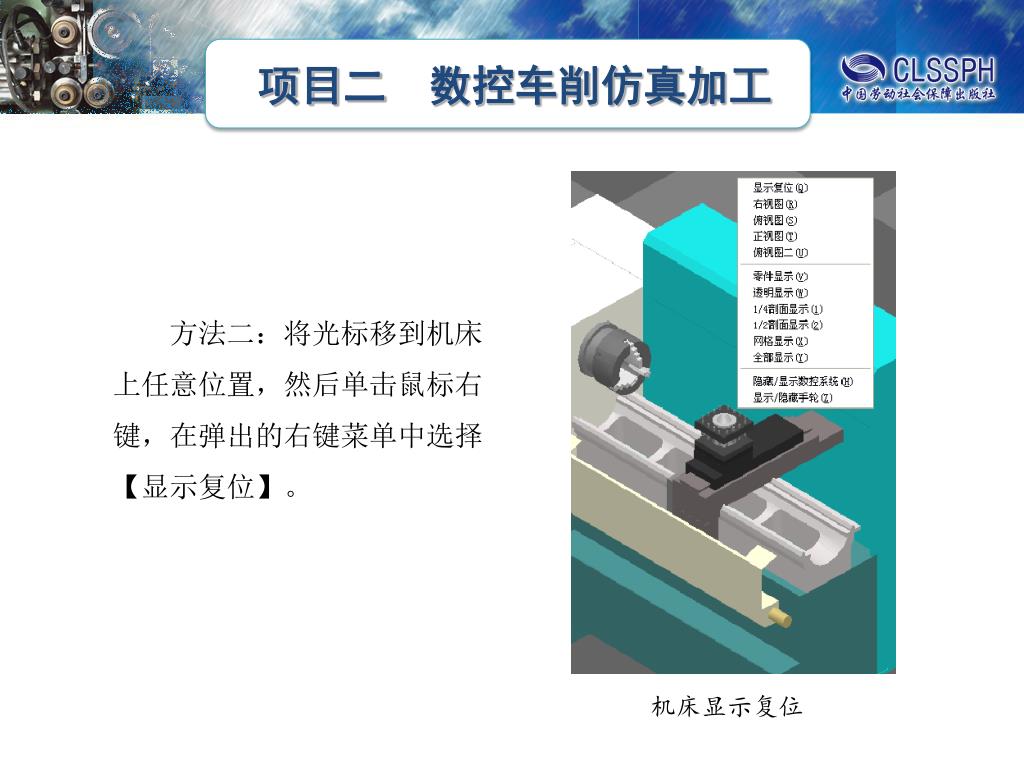

　　方法二：将光标移到机床上任意位置，然后单击鼠标右键，在弹出的右键菜单中选择【显示复位】。　　方法二：将光标移到机床上任意位置，然后单击鼠标右键，在弹出的右键菜单中选择【显示复位】。机床显示复位

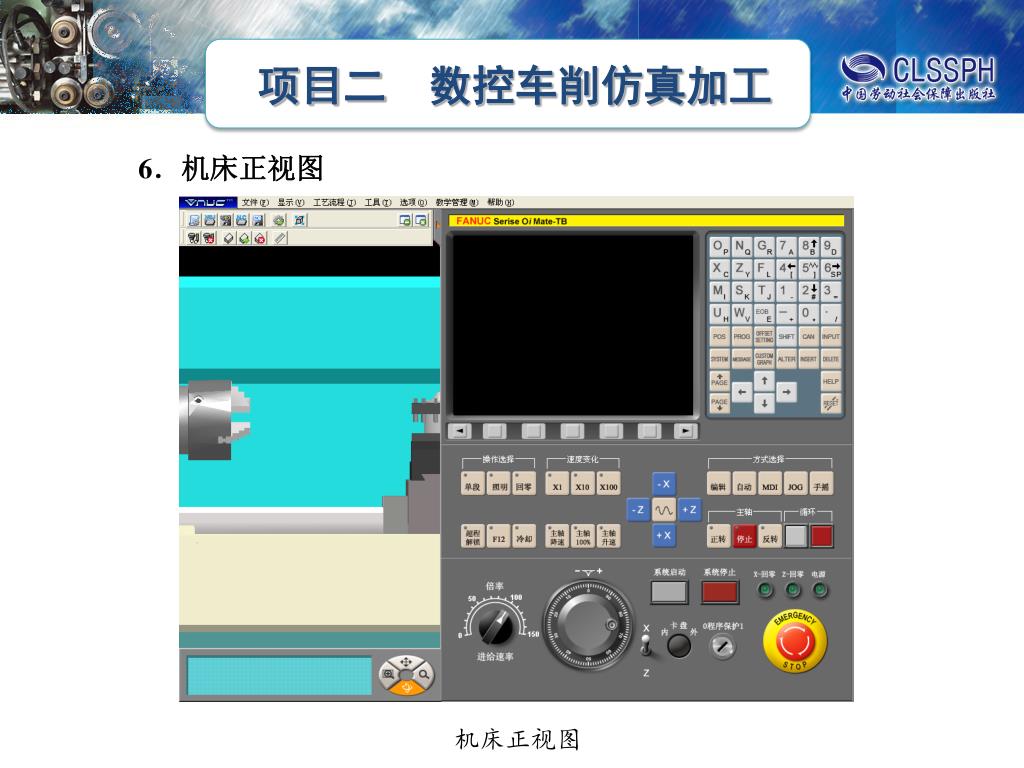

6．机床正视图 机床正视图

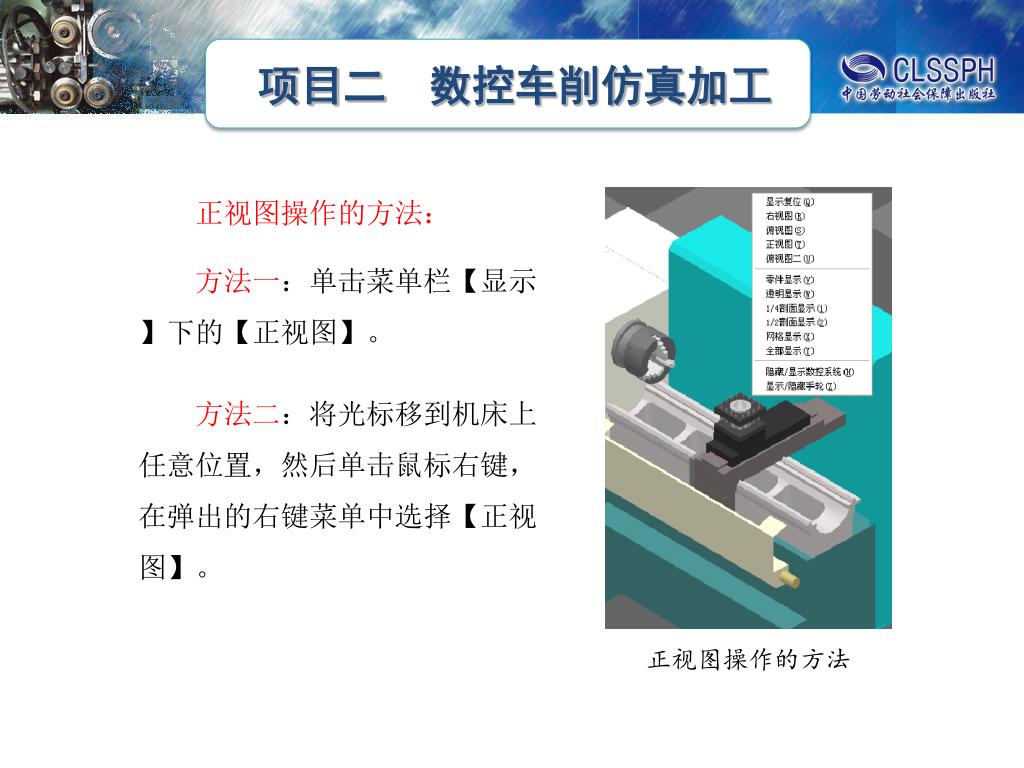

　　正视图操作的方法： 方法一：单击菜单栏【显示】下的【正视图】。方法二：将光标移到机床上任意位置，然后单击鼠标右键，在弹出的右键菜单中选择【正视图】。正视图操作的方法

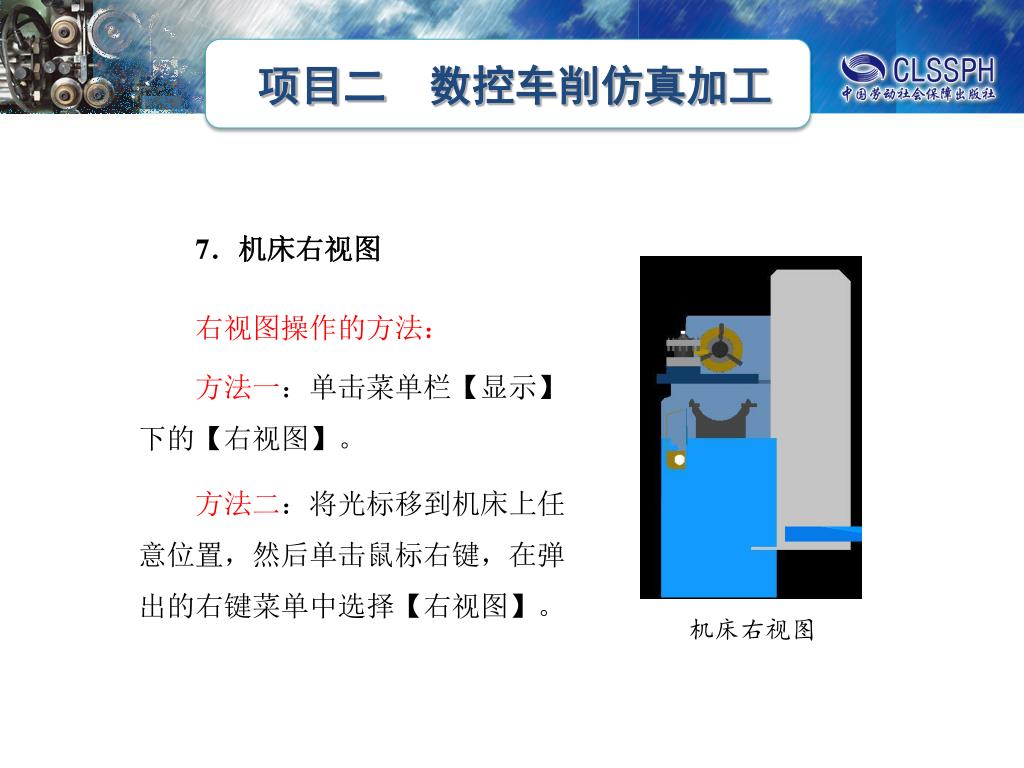

7．机床右视图 右视图操作的方法：方法一：单击菜单栏【显示】下的【右视图】。方法二：将光标移到机床上任意位置，然后单击鼠标右键，在弹出的右键菜单中选择【右视图】。机床右视图

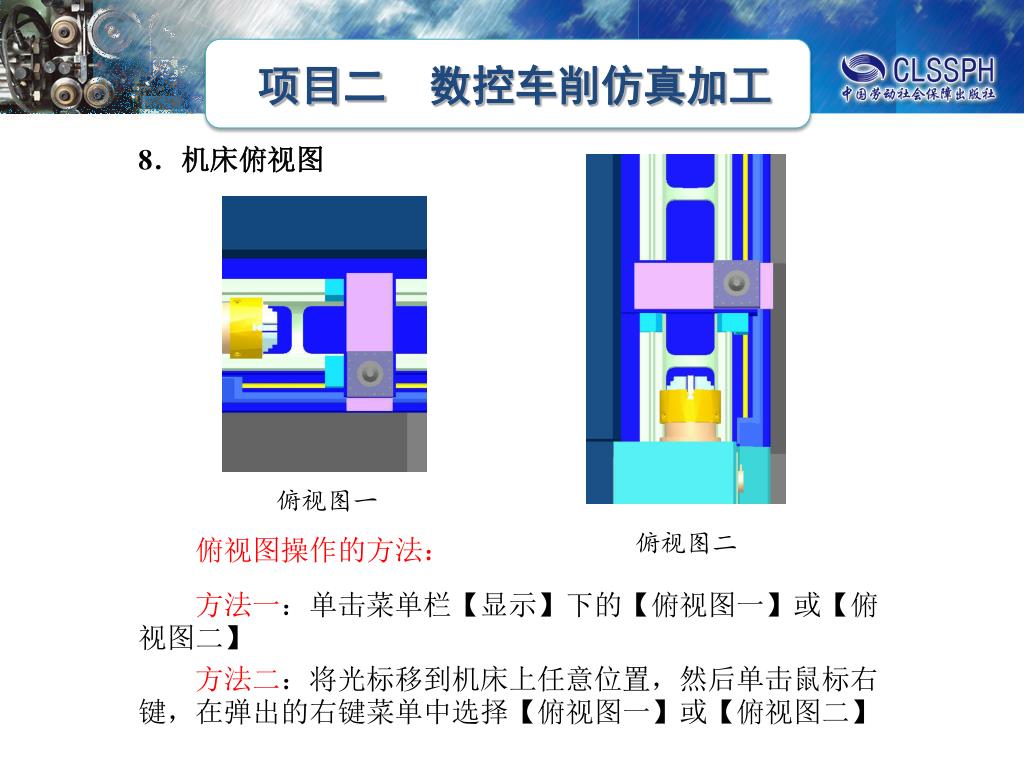

8．机床俯视图 俯视图一　　俯视图操作的方法：俯视图二　　方法一：单击菜单栏【显示】下的【俯视图一】或【俯视图二】　　方法二：将光标移到机床上任意位置，然后单击鼠标右键，在弹出的右键菜单中选择【俯视图一】或【俯视图二】

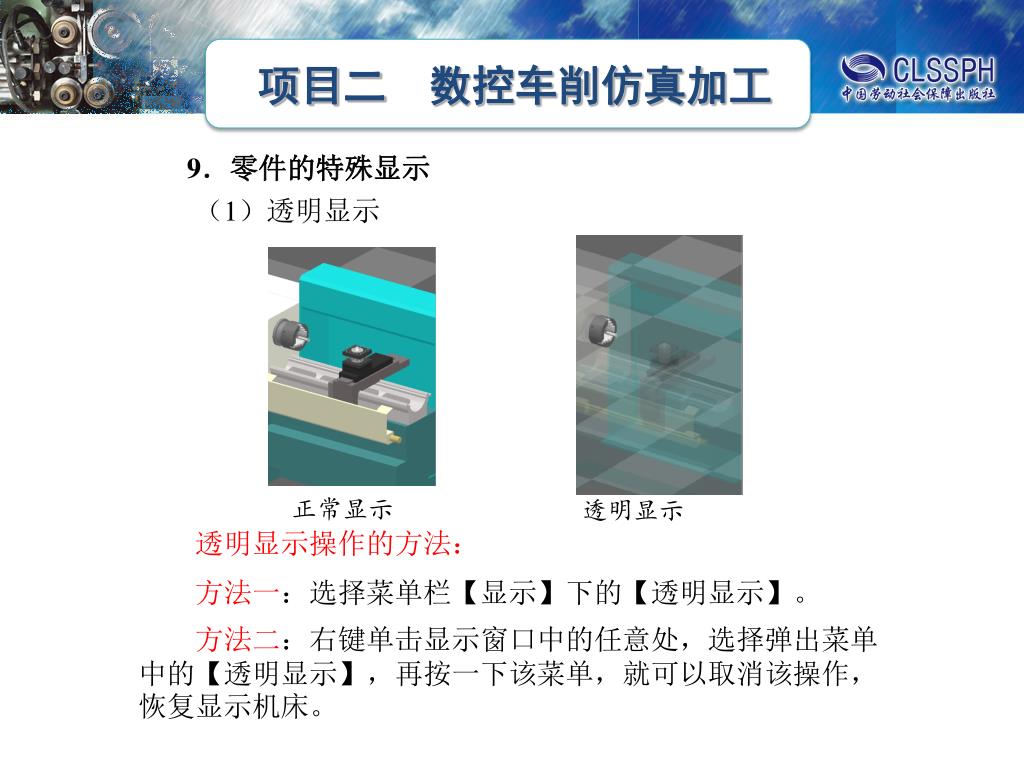

9．零件的特殊显示 　　（1）透明显示透明显示正常显示　　透明显示操作的方法：　　方法一：选择菜单栏【显示】下的【透明显示】。　　方法二：右键单击显示窗口中的任意处，选择弹出菜单中的【透明显示】，再按一下该菜单，就可以取消该操作，恢复显示机床。

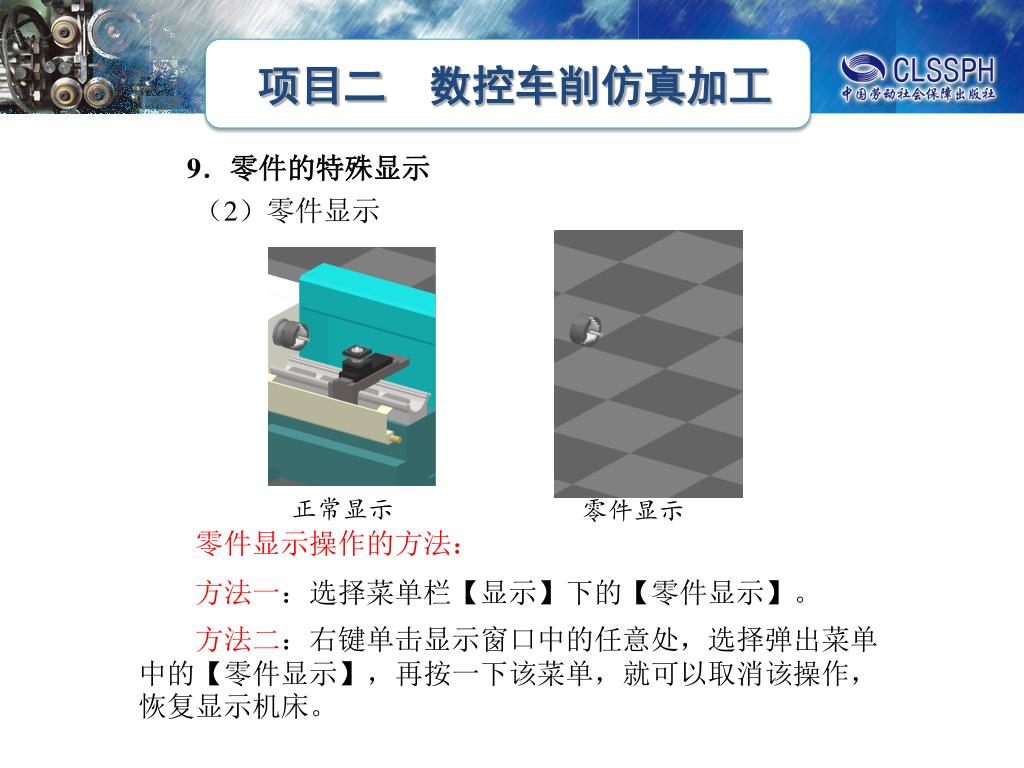

9．零件的特殊显示 　　（2）零件显示零件显示正常显示　　零件显示操作的方法：　　方法一：选择菜单栏【显示】下的【零件显示】。　　方法二：右键单击显示窗口中的任意处，选择弹出菜单中的【零件显示】，再按一下该菜单，就可以取消该操作，恢复显示机床。

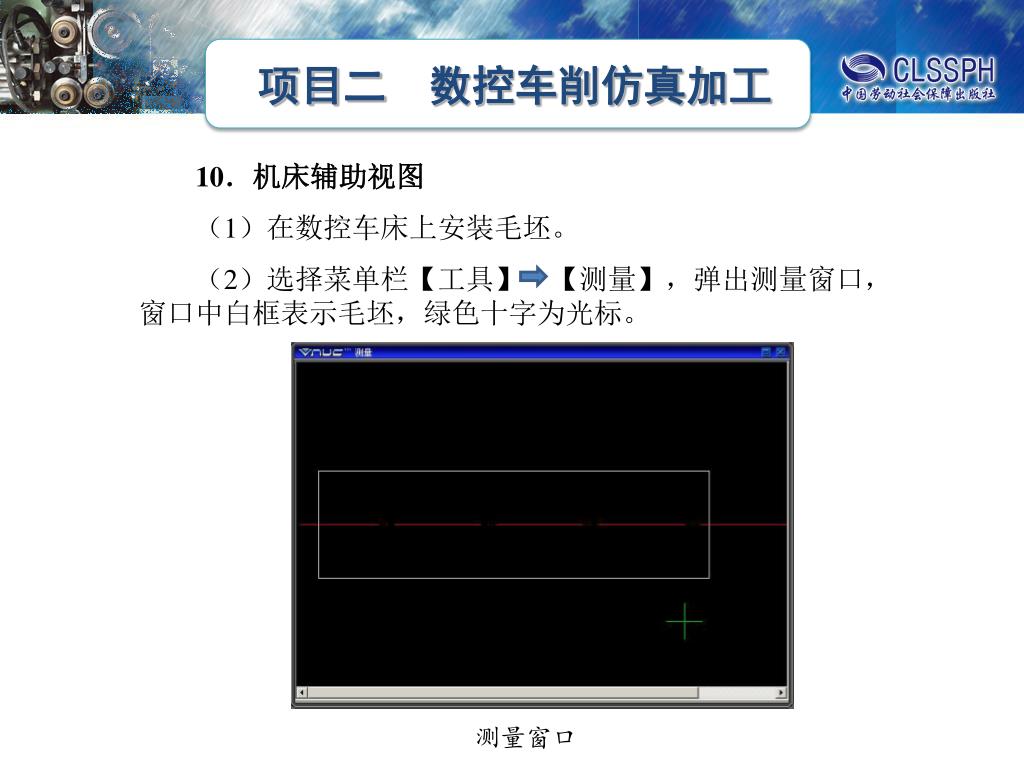

10．机床辅助视图 　　（1）在数控车床上安装毛坯。　　（2）选择菜单栏【工具】【测量】，弹出测量窗口，窗口中白框表示毛坯，绿色十字为光标。测量窗口

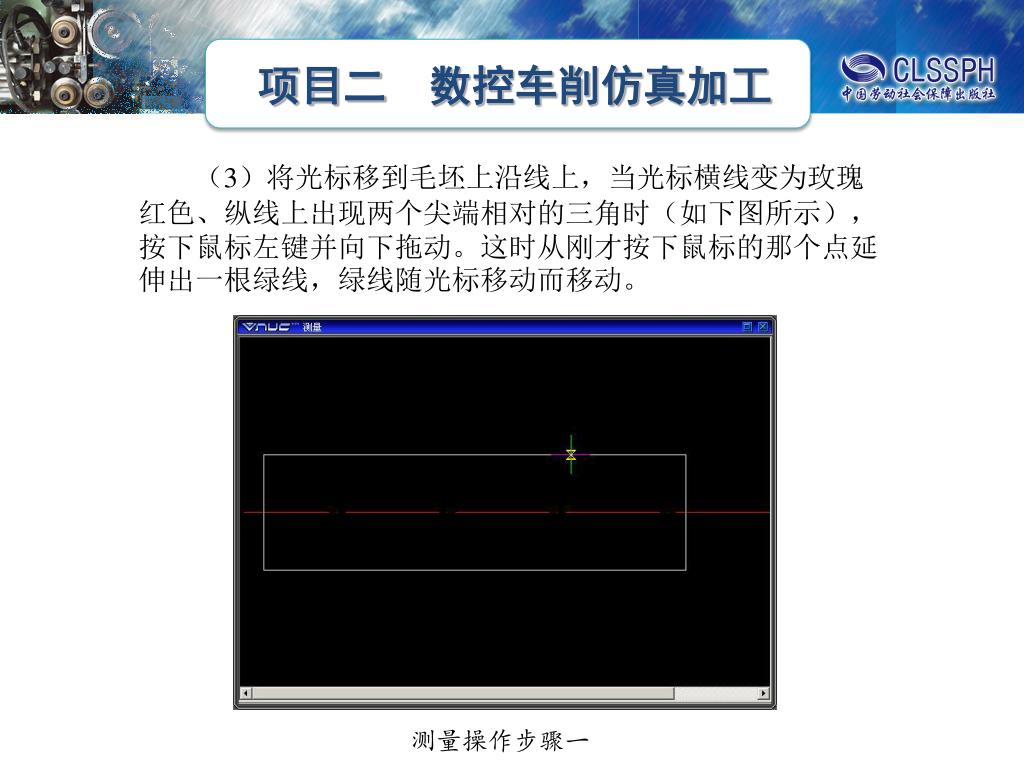

　　（3）将光标移到毛坯上沿线上，当光标横线变为玫瑰红色、纵线上出现两个尖端相对的三角时（如下图所示），按下鼠标左键并向下拖动。这时从刚才按下鼠标的那个点延伸出一根绿线，绿线随光标移动而移动。　　（3）将光标移到毛坯上沿线上，当光标横线变为玫瑰红色、纵线上出现两个尖端相对的三角时（如下图所示），按下鼠标左键并向下拖动。这时从刚才按下鼠标的那个点延伸出一根绿线，绿线随光标移动而移动。测量操作步骤一

　　（4）向下拖动光标直到毛坯下沿线上，当光标与沿线重合、出现玫瑰色线和两个尖端相对的三角时，按下鼠标左键并向右拖动，如下图所示。　　（4）向下拖动光标直到毛坯下沿线上，当光标与沿线重合、出现玫瑰色线和两个尖端相对的三角时，按下鼠标左键并向右拖动，如下图所示。测量操作步骤二

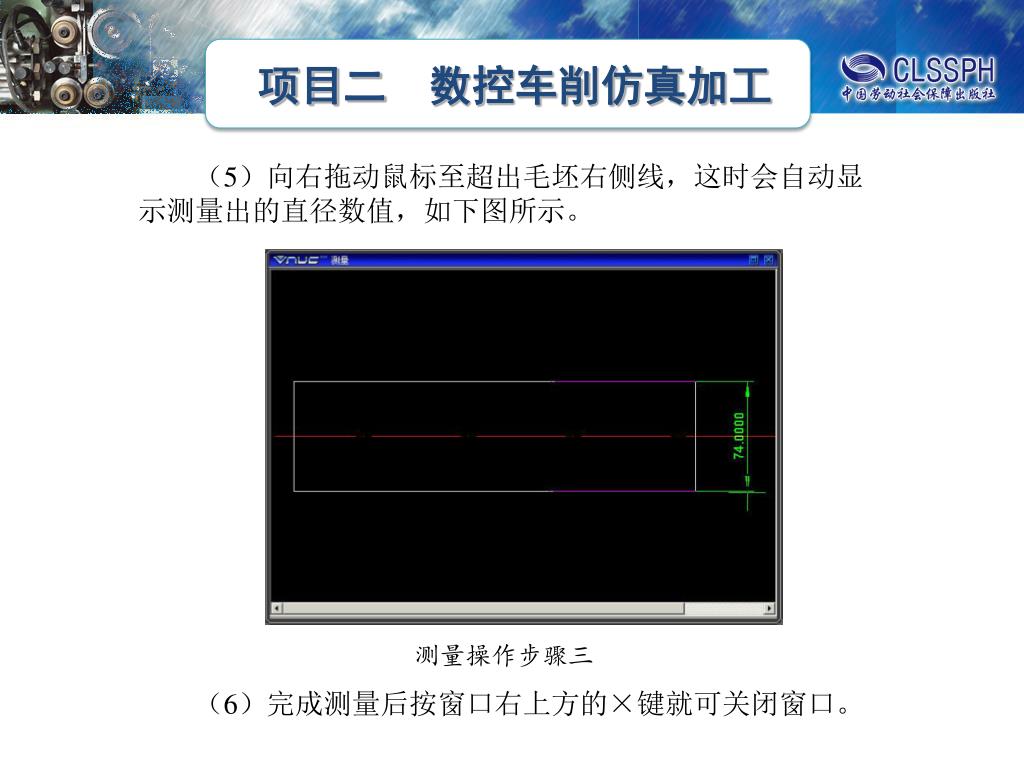

　　（5）向右拖动鼠标至超出毛坯右侧线，这时会自动显示测量出的直径数值，如下图所示。　　（5）向右拖动鼠标至超出毛坯右侧线，这时会自动显示测量出的直径数值，如下图所示。测量操作步骤三　　（6）完成测量后按窗口右上方的×键就可关闭窗口。

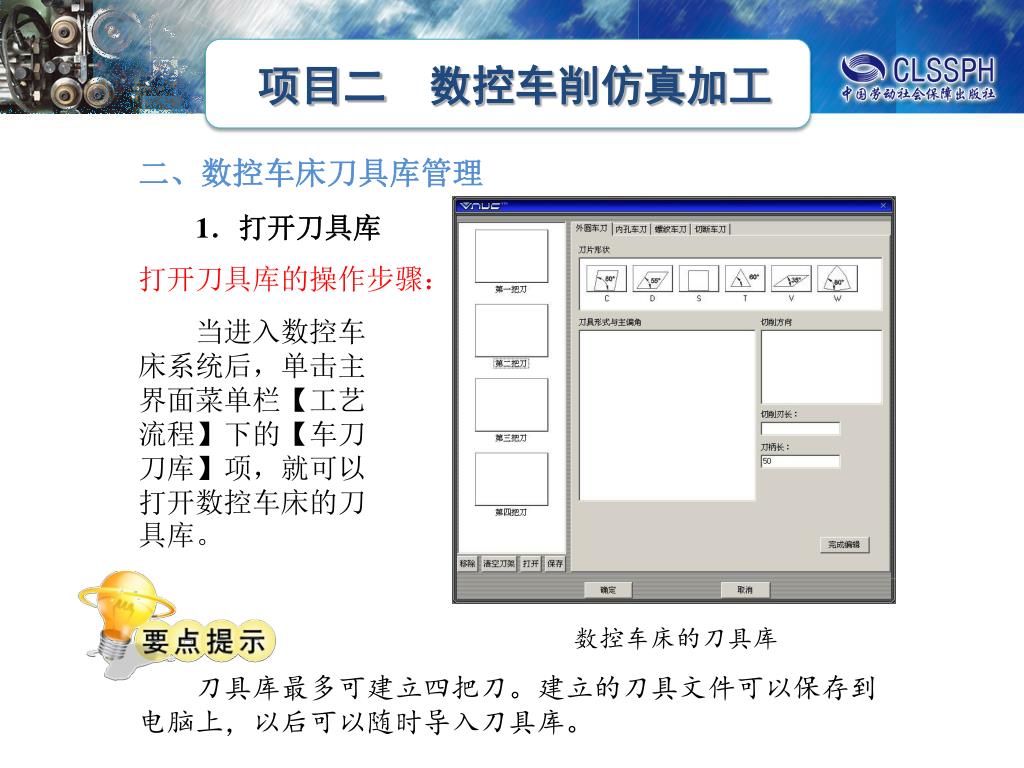

二、数控车床刀具库管理 1．打开刀具库打开刀具库的操作步骤：　　当进入数控车床系统后，单击主界面菜单栏【工艺流程】下的【车刀刀库】项，就可以打开数控车床的刀具库。数控车床的刀具库　　刀具库最多可建立四把刀。建立的刀具文件可以保存到电脑上，以后可以随时导入刀具库。

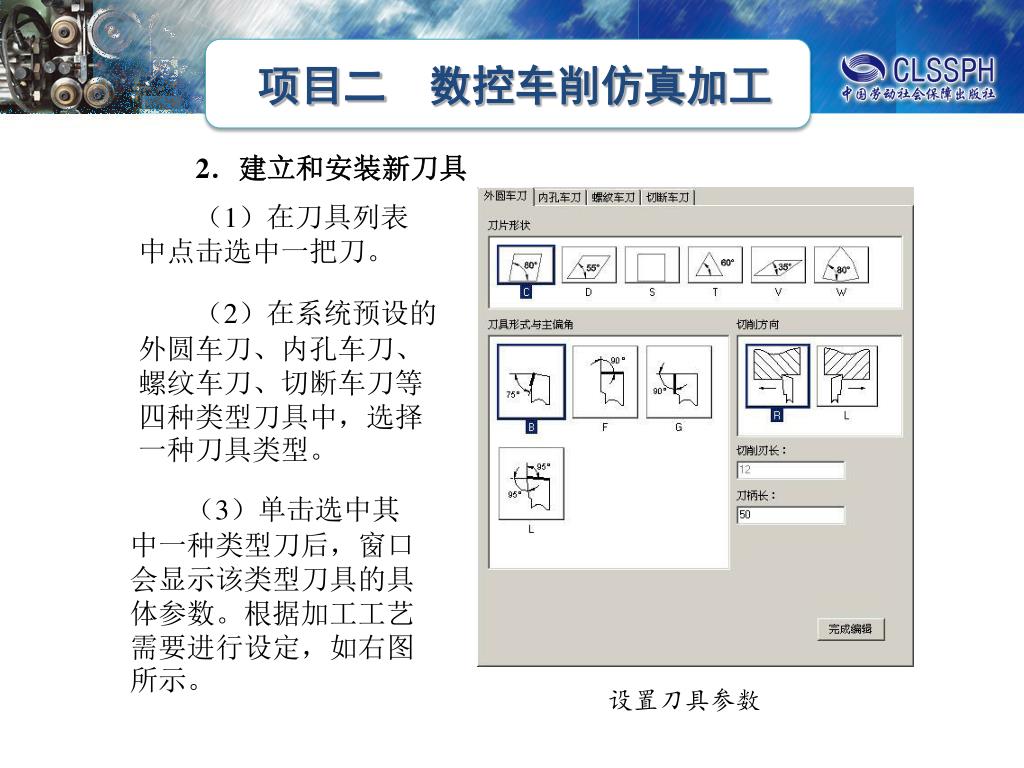

2．建立和安装新刀具 　　（1）在刀具列表中点击选中一把刀。　　（2）在系统预设的外圆车刀、内孔车刀、螺纹车刀、切断车刀等四种类型刀具中，选择一种刀具类型。　　（3）单击选中其中一种类型刀后，窗口会显示该类型刀具的具体参数。根据加工工艺需要进行设定，如右图所示。设置刀具参数

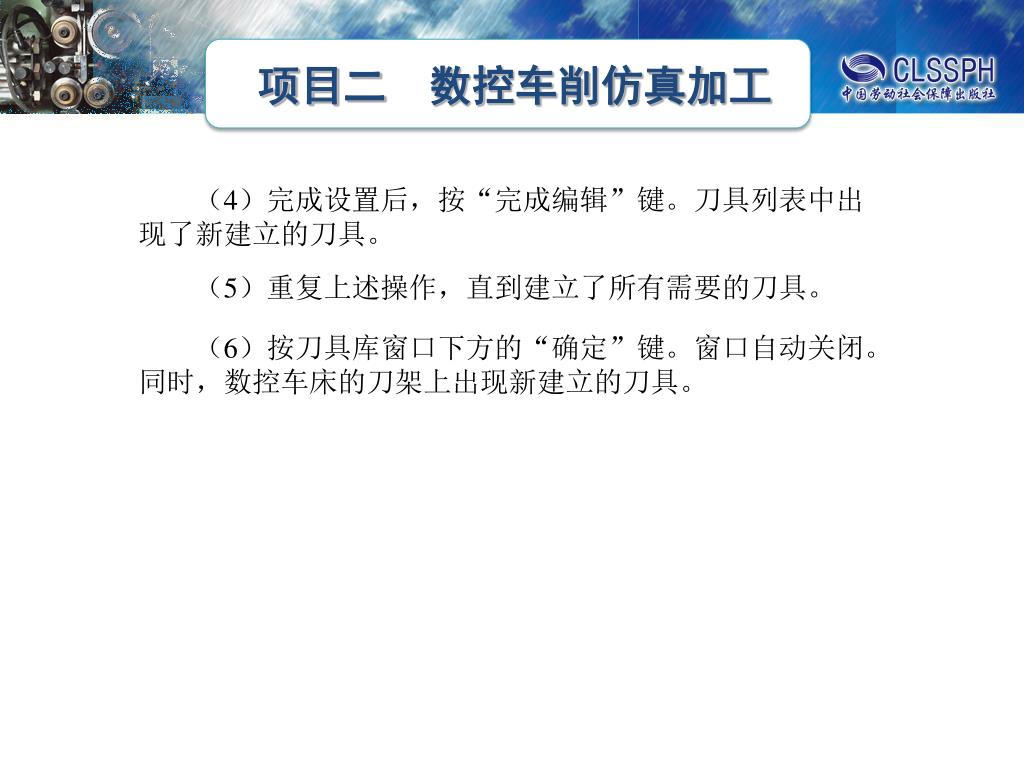

　　（4）完成设置后，按“完成编辑”键。刀具列表中出现了新建立的刀具。　　（4）完成设置后，按“完成编辑”键。刀具列表中出现了新建立的刀具。　　（5）重复上述操作，直到建立了所有需要的刀具。　　（6）按刀具库窗口下方的“确定”键。窗口自动关闭。同时，数控车床的刀架上出现新建立的刀具。

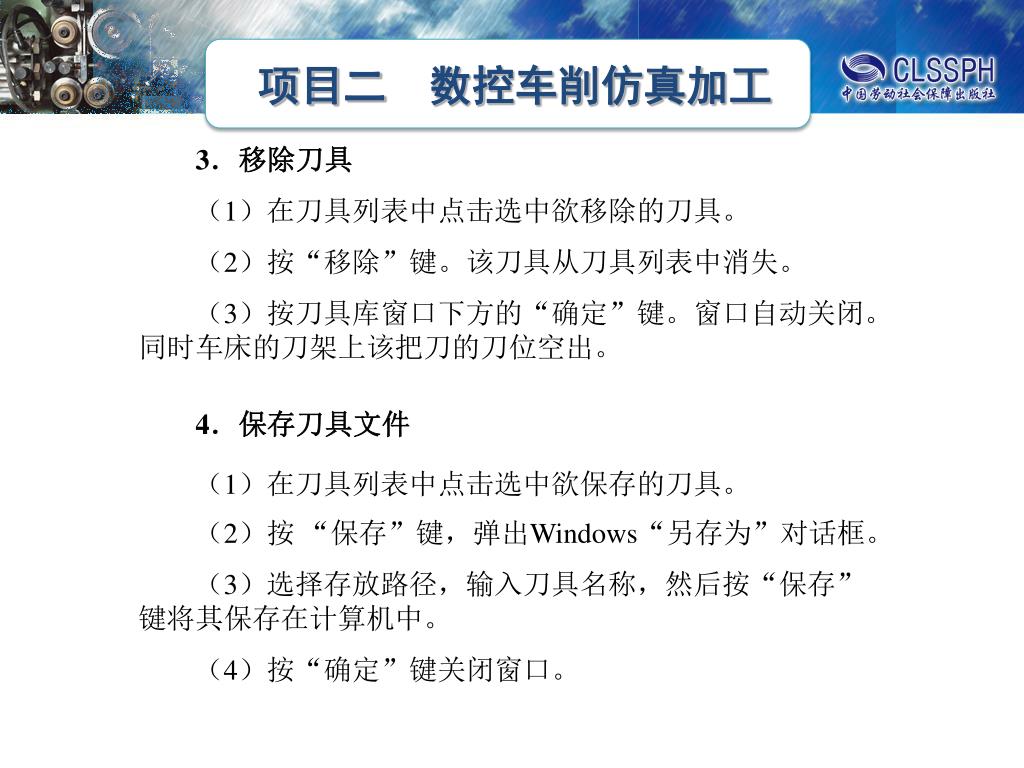

3．移除刀具 　　（1）在刀具列表中点击选中欲移除的刀具。　　（2）按“移除”键。该刀具从刀具列表中消失。　　（3）按刀具库窗口下方的“确定”键。窗口自动关闭。同时车床的刀架上该把刀的刀位空出。 4．保存刀具文件　　（1）在刀具列表中点击选中欲保存的刀具。　　（2）按 “保存”键，弹出Windows“另存为”对话框。　　（3）选择存放路径，输入刀具名称，然后按“保存”键将其保存在计算机中。　　（4）按“确定”键关闭窗口。

5．载入刀具文件 （1）在刀具列表中点击一把空刀。（2）按 “打开”键，弹出Windows“打开”对话框。（3）选择刀具存放的文件夹，单击刀具文件，将其打开。（4）按“确定”键关闭窗口。

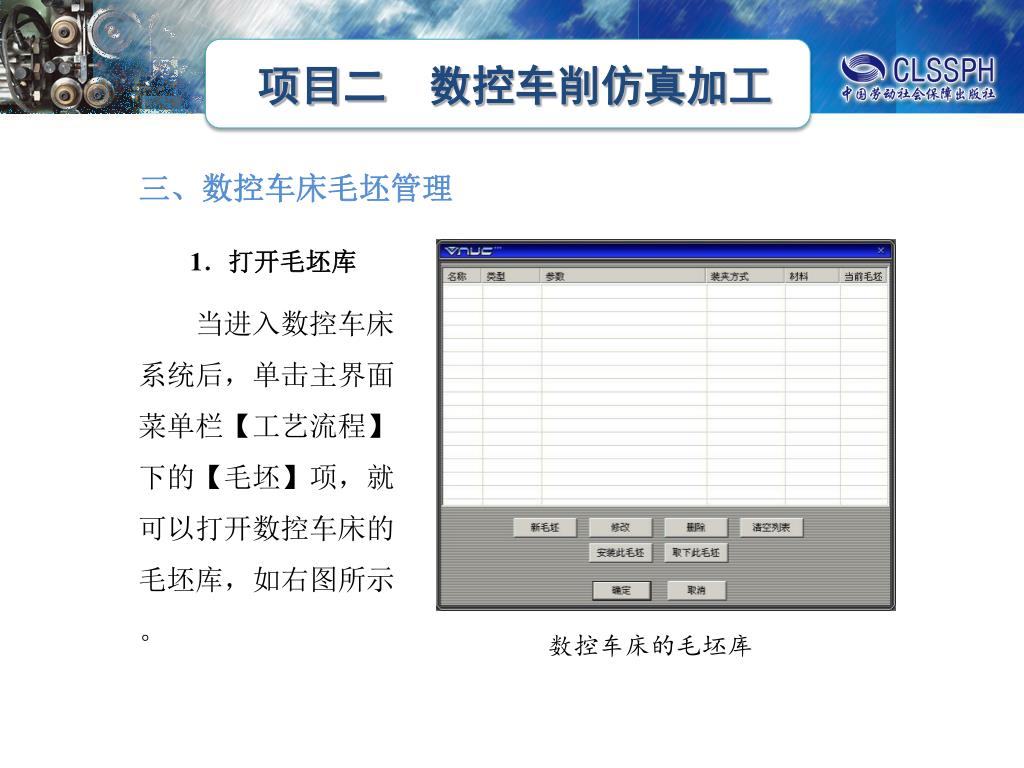

三、数控车床毛坯管理 1．打开毛坯库　　当进入数控车床系统后，单击主界面菜单栏【工艺流程】下的【毛坯】项，就可以打开数控车床的毛坯库，如右图所示。数控车床的毛坯库

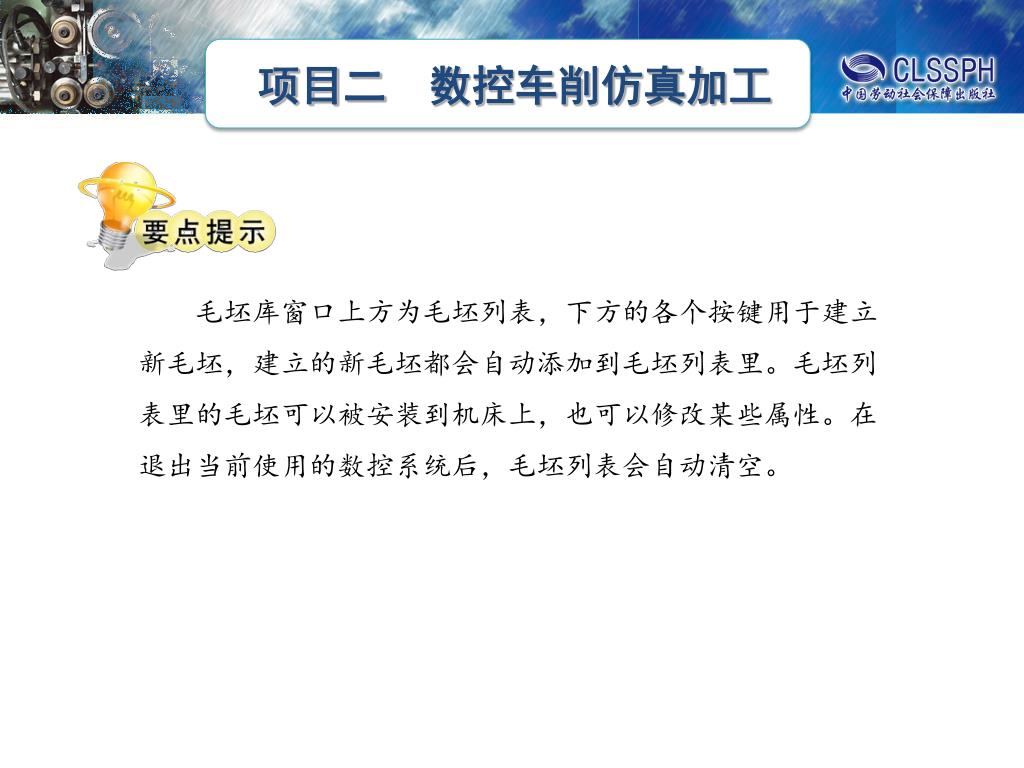

　　毛坯库窗口上方为毛坯列表，下方的各个按键用于建立新毛坯，建立的新毛坯都会自动添加到毛坯列表里。毛坯列表里的毛坯可以被安装到机床上，也可以修改某些属性。在退出当前使用的数控系统后，毛坯列表会自动清空。

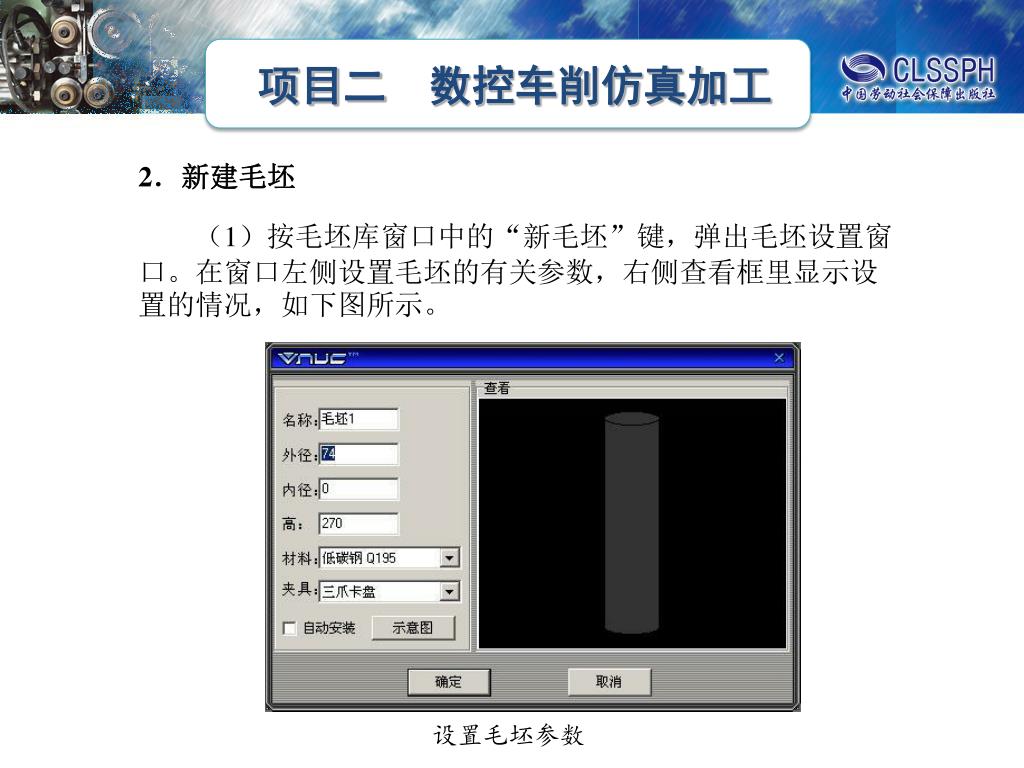

2．新建毛坯 　　（1）按毛坯库窗口中的“新毛坯”键，弹出毛坯设置窗口。在窗口左侧设置毛坯的有关参数，右侧查看框里显示设置的情况，如下图所示。设置毛坯参数

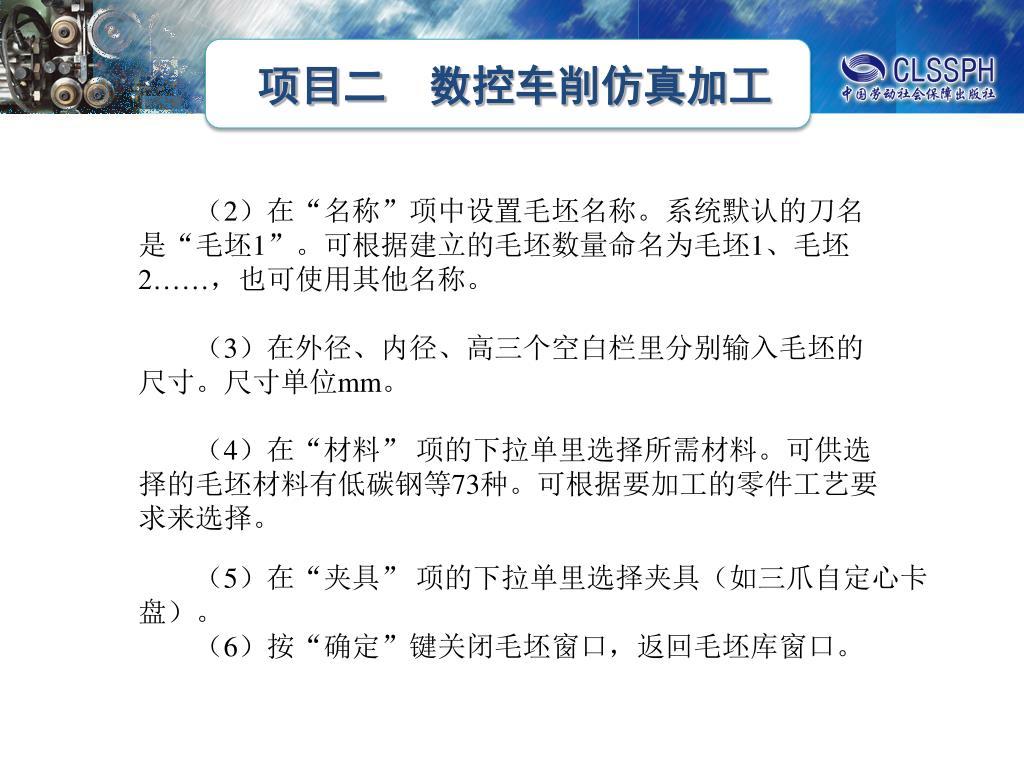

　　（2）在“名称”项中设置毛坯名称。系统默认的刀名是“毛坯1”。可根据建立的毛坯数量命名为毛坯1、毛坯2……，也可使用其他名称。　　（2）在“名称”项中设置毛坯名称。系统默认的刀名是“毛坯1”。可根据建立的毛坯数量命名为毛坯1、毛坯2……，也可使用其他名称。　　（3）在外径、内径、高三个空白栏里分别输入毛坯的尺寸。尺寸单位mm。　　（4）在“材料” 项的下拉单里选择所需材料。可供选择的毛坯材料有低碳钢等73种。可根据要加工的零件工艺要求来选择。　　（5）在“夹具” 项的下拉单里选择夹具（如三爪自定心卡盘）。　　（6）按“确定”键关闭毛坯窗口，返回毛坯库窗口。

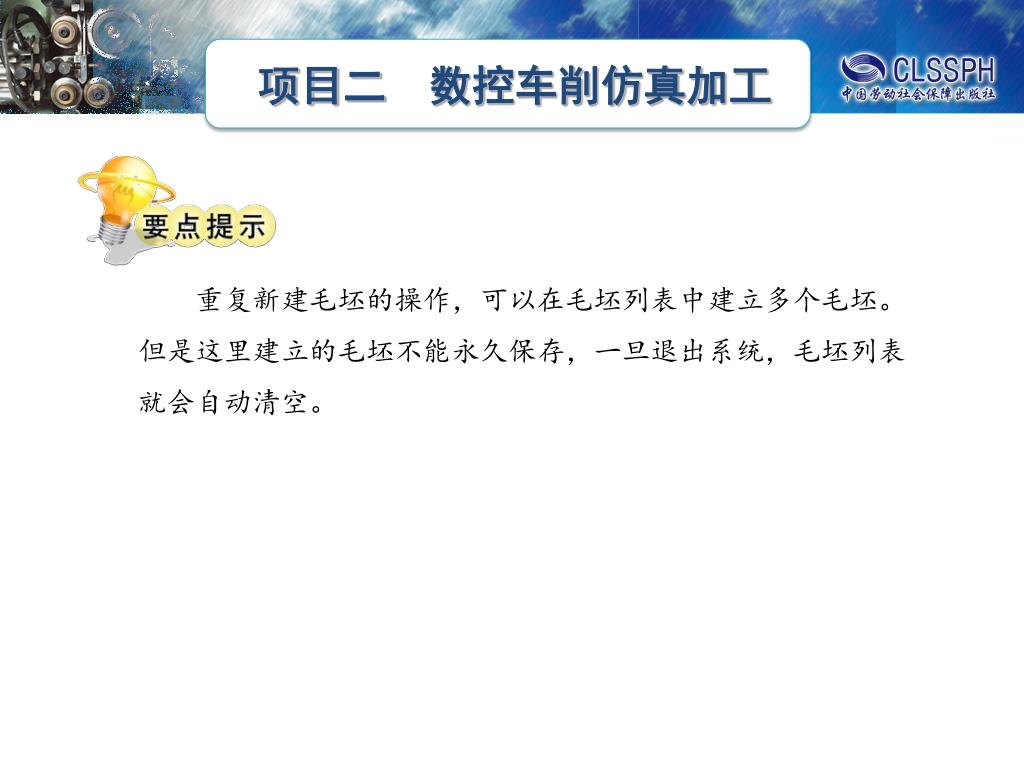

　　重复新建毛坯的操作，可以在毛坯列表中建立多个毛坯。但是这里建立的毛坯不能永久保存，一旦退出系统，毛坯列表就会自动清空。

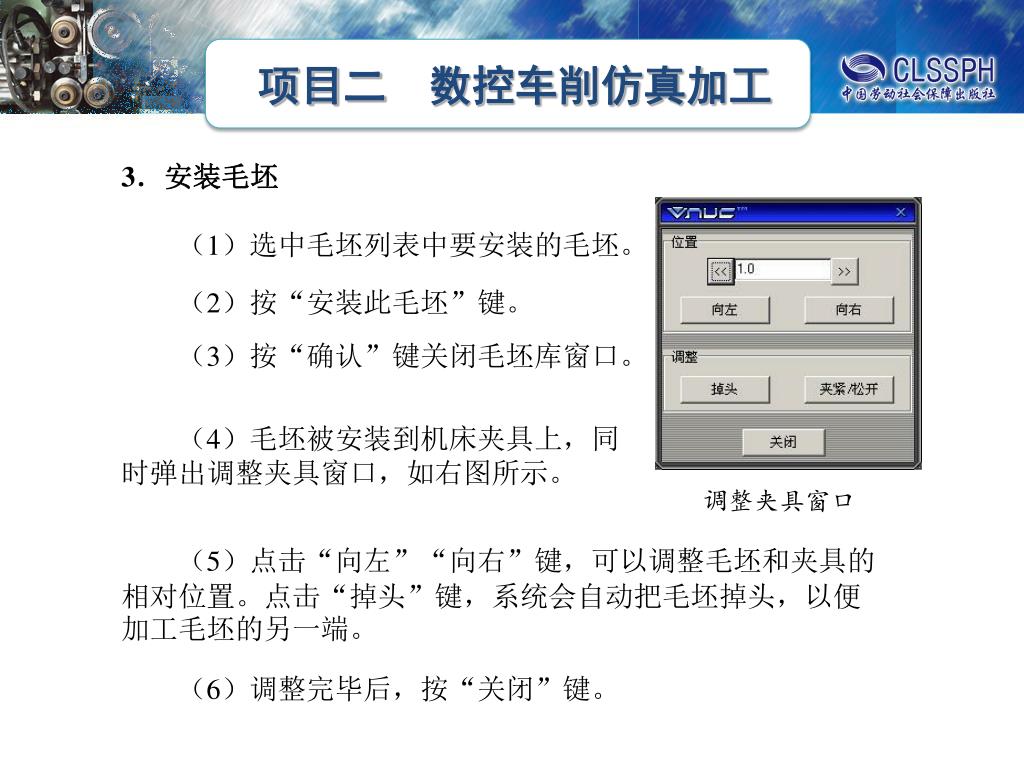

3．安装毛坯 　　（1）选中毛坯列表中要安装的毛坯。　　（2）按“安装此毛坯”键。　　（3）按“确认”键关闭毛坯库窗口。　　（4）毛坯被安装到机床夹具上，同时弹出调整夹具窗口，如右图所示。调整夹具窗口　　（5）点击“向左”“向右”键，可以调整毛坯和夹具的相对位置。点击“掉头”键，系统会自动把毛坯掉头，以便加工毛坯的另一端。　　（6）调整完毕后，按“关闭”键。

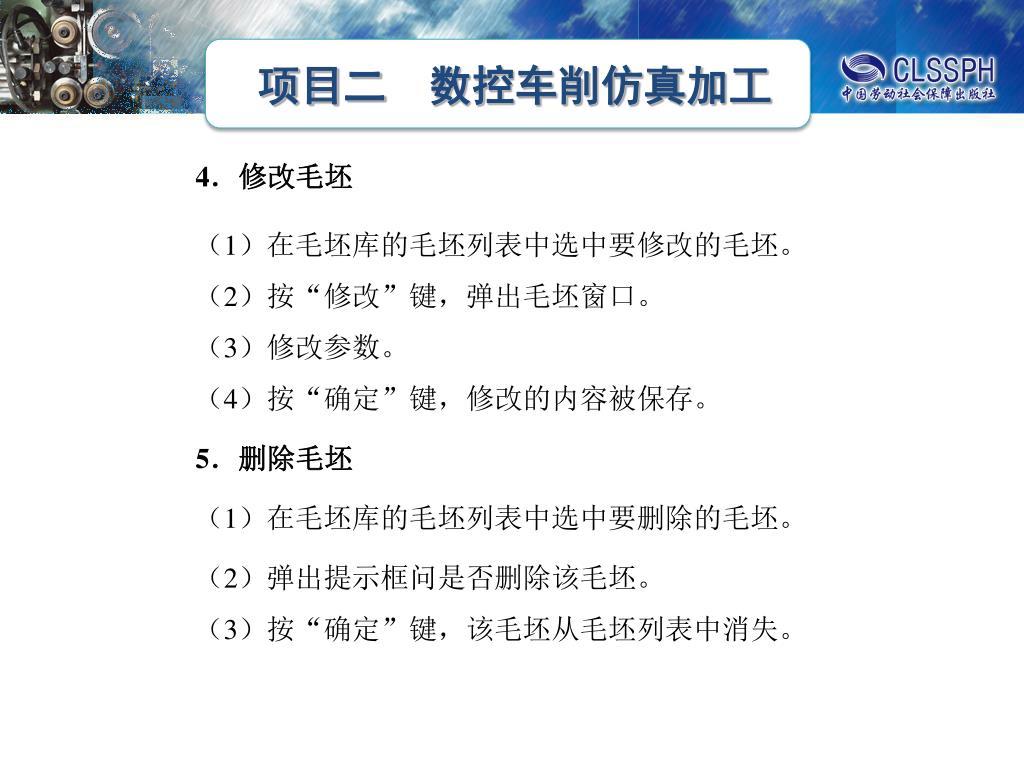

4．修改毛坯 　　（1）在毛坯库的毛坯列表中选中要修改的毛坯。　　（2）按“修改”键，弹出毛坯窗口。　　（3）修改参数。　　（4）按“确定”键，修改的内容被保存。 5．删除毛坯　　（1）在毛坯库的毛坯列表中选中要删除的毛坯。　　（2）弹出提示框问是否删除该毛坯。　　（3）按“确定”键，该毛坯从毛坯列表中消失。

6．拆除毛坯 　　（1）单击主界面菜单栏【工艺流程】下的【毛坯】项，打开毛坯库窗口。　　（2）选中毛坯列表中要拆卸的毛坯。　　（3）按“取下此毛坯”键。弹出提示框问是否取下该毛坯。　　（4）按“是”，按“确认”键关闭毛坯库窗口，机床夹具上毛坯被取下。

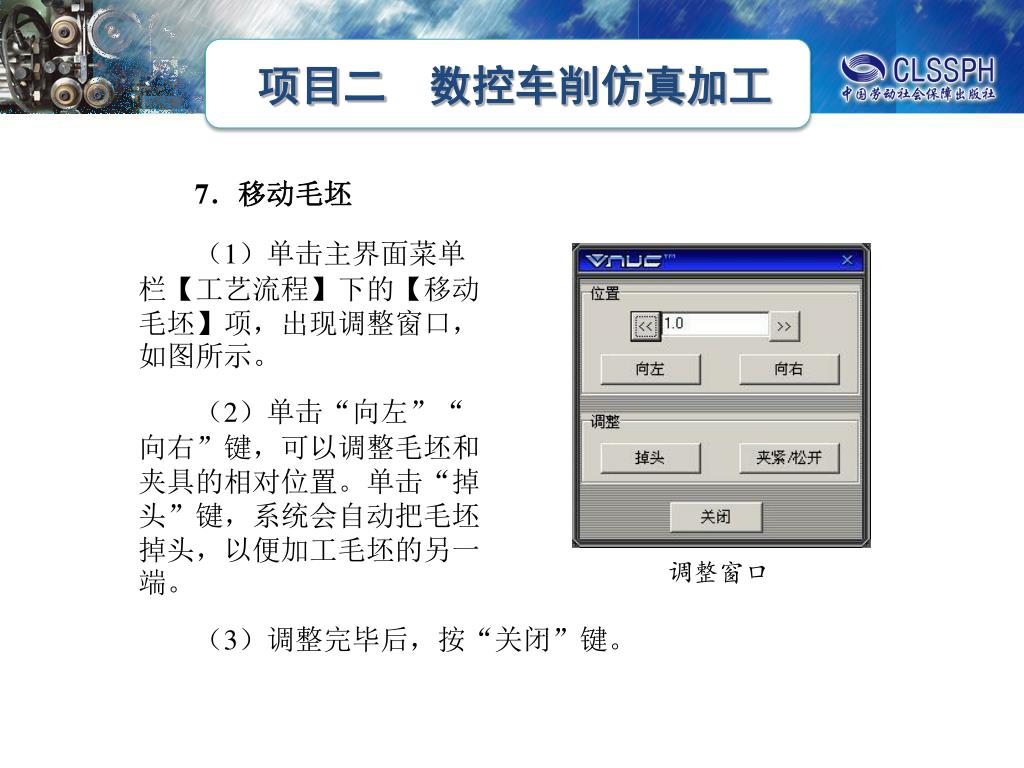

7．移动毛坯 　　（1）单击主界面菜单栏【工艺流程】下的【移动毛坯】项，出现调整窗口，如图所示。　　（2）单击“向左”“向右”键，可以调整毛坯和夹具的相对位置。单击“掉头”键，系统会自动把毛坯掉头，以便加工毛坯的另一端。调整窗口　　（3）调整完毕后，按“关闭”键。

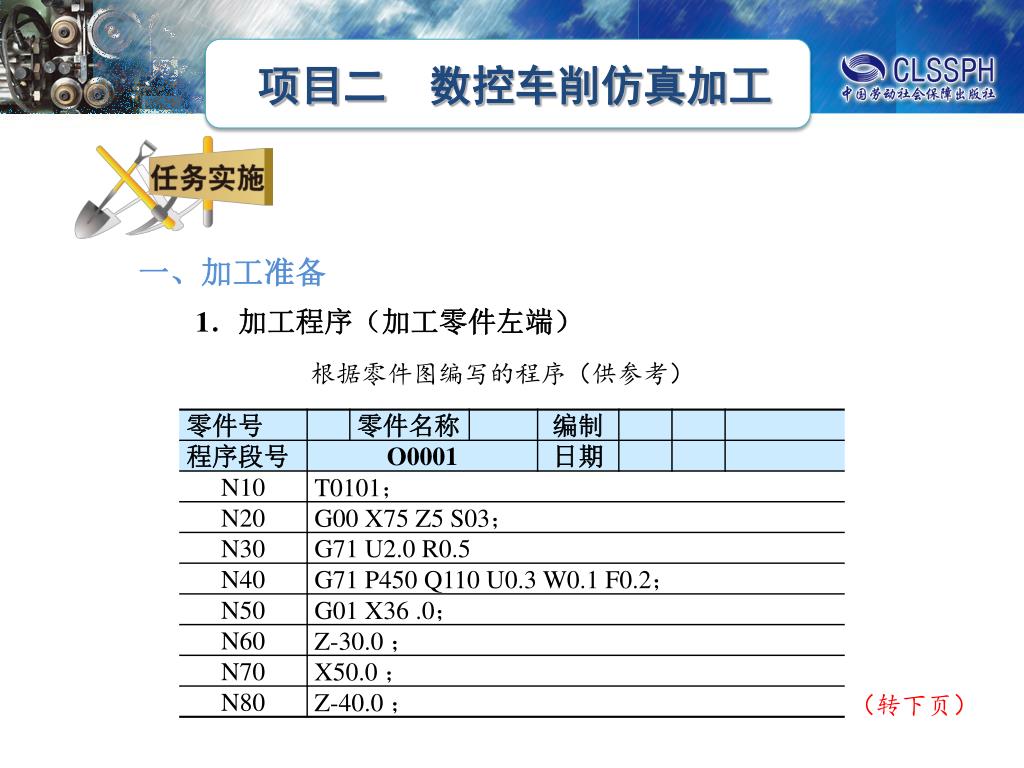

一、加工准备 1．加工程序（加工零件左端）根据零件图编写的程序（供参考）（转下页）

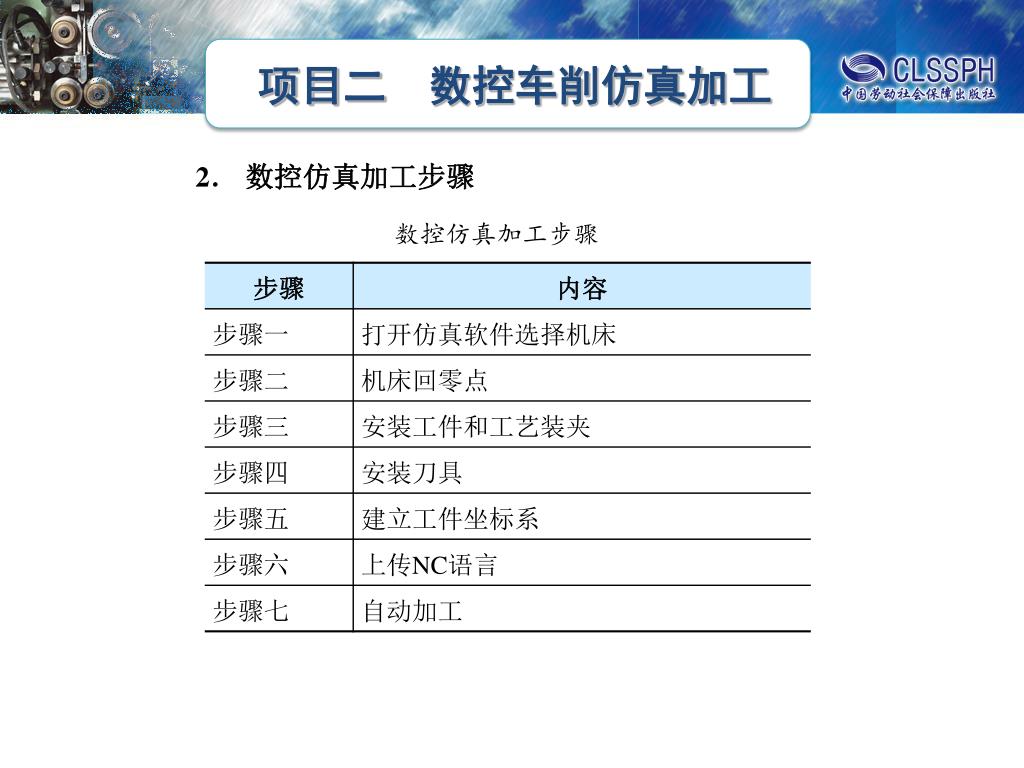

2．数控仿真加工步骤 数控仿真加工步骤

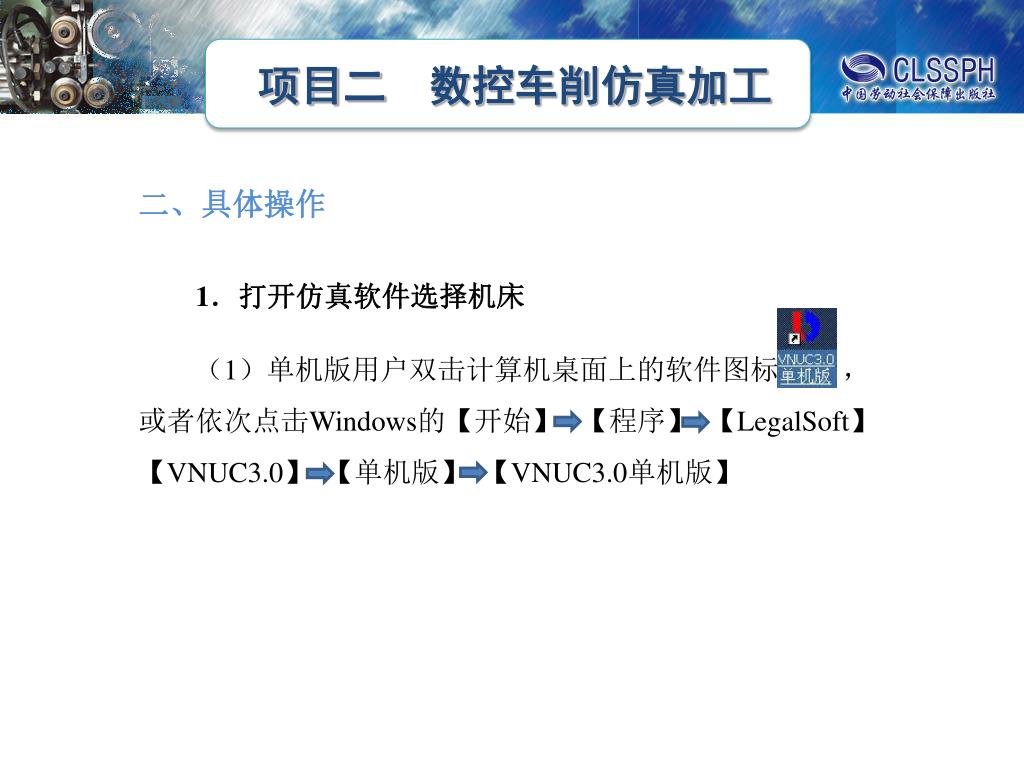

二、具体操作 1．打开仿真软件选择机床　　（1）单机版用户双击计算机桌面上的软件图标　　，或者依次点击Windows的【开始】【程序】【LegalSoft】【VNUC3.0】【单机版】【VNUC3.0单机版】

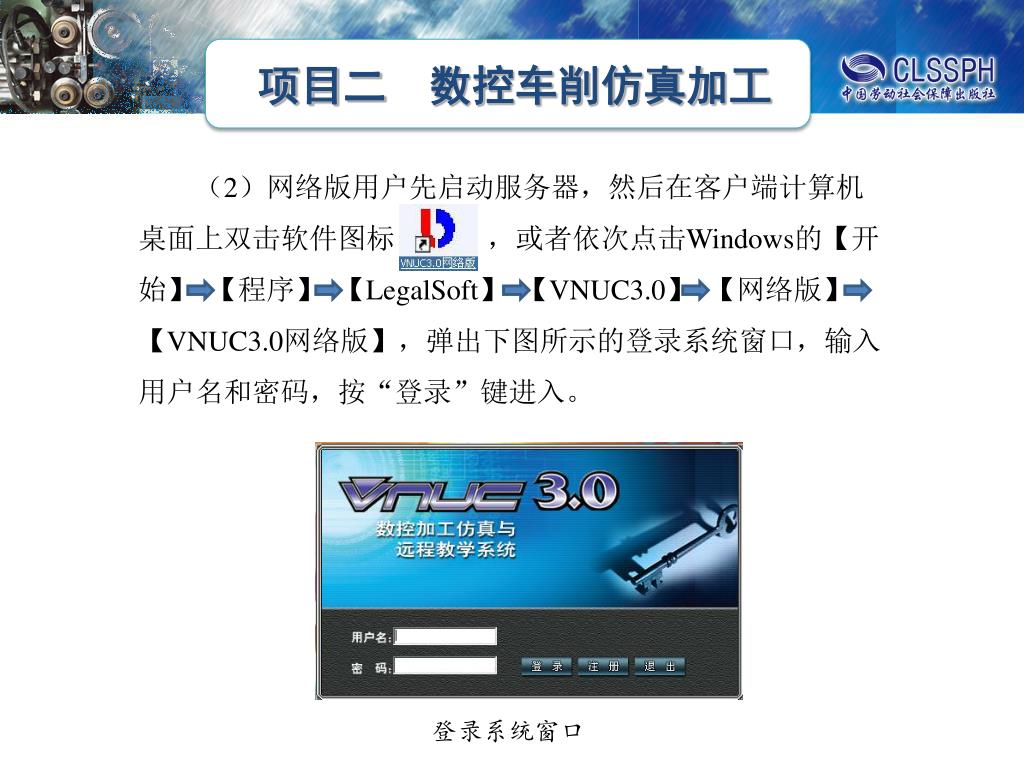

　　（2）网络版用户先启动服务器，然后在客户端计算机桌面上双击软件图标　　　，或者依次点击Windows的【开始】【程序】【LegalSoft】【VNUC3.0】【网络版】【VNUC3.0网络版】，弹出下图所示的登录系统窗口，输入用户名和密码，按“登录”键进入。登录系统窗口

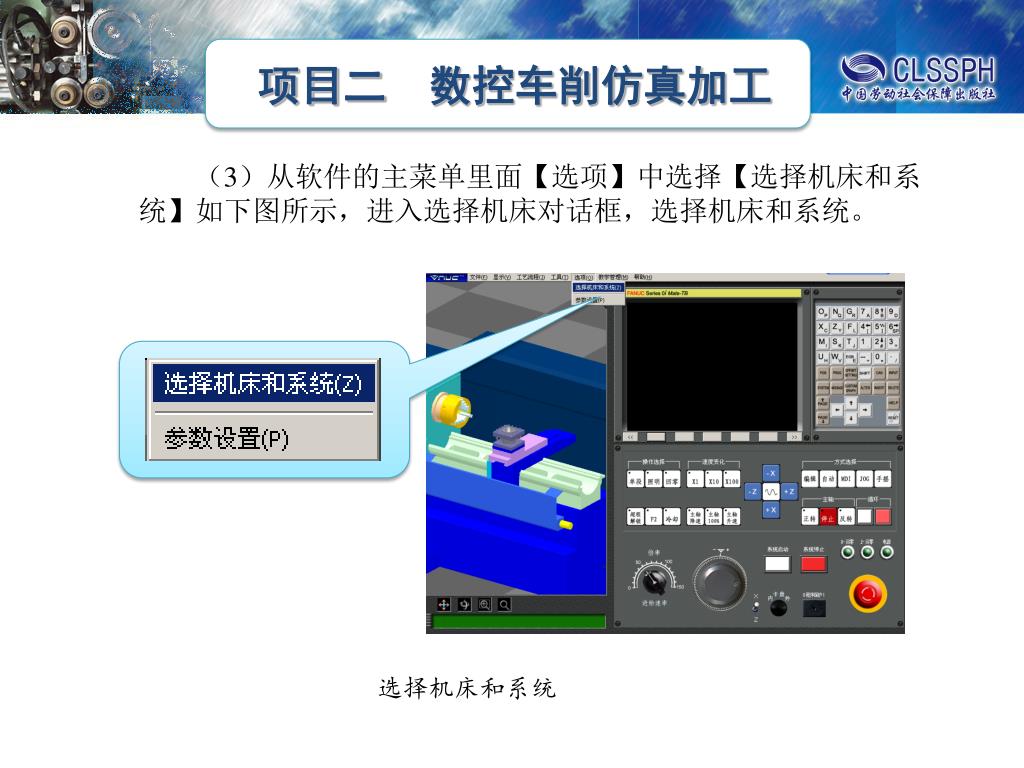

　　（3）从软件的主菜单里面【选项】中选择【选择机床和系统】如下图所示，进入选择机床对话框，选择机床和系统。　　（3）从软件的主菜单里面【选项】中选择【选择机床和系统】如下图所示，进入选择机床对话框，选择机床和系统。选择机床和系统

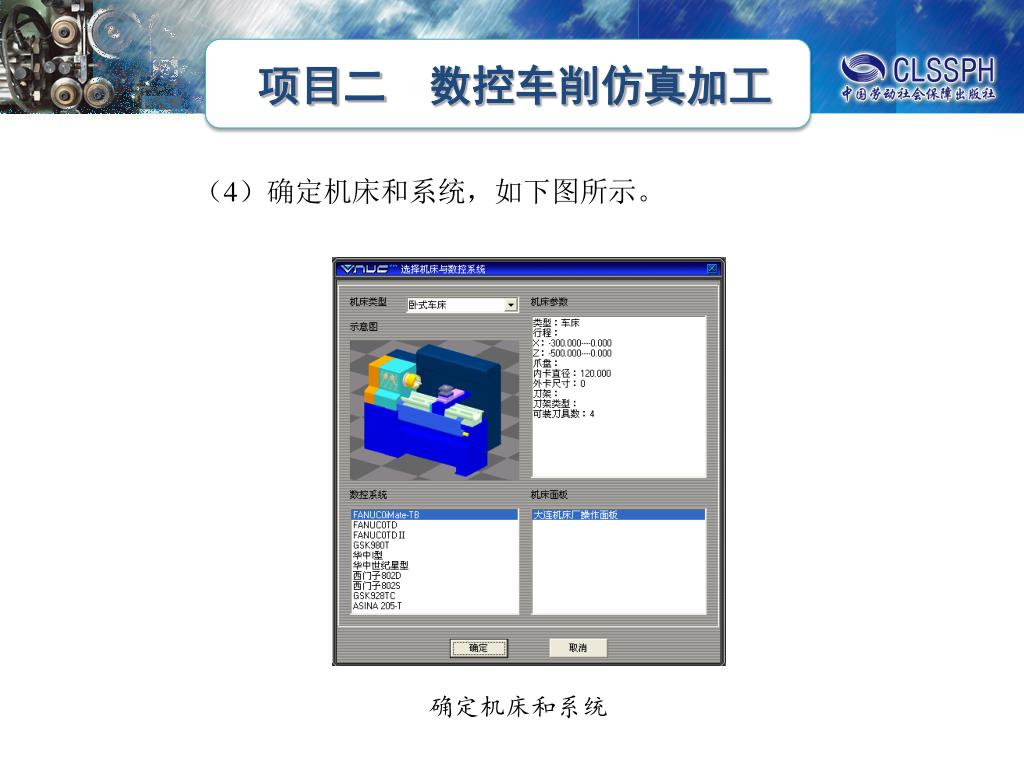

　　（4）确定机床和系统，如下图所示。 确定机床和系统

2．机床回零点 （1）松开“急停”按钮　　　，按“系统启动”按钮　　　　。（2）单击　　　　。（3）按下“回零”键　　　，按“+X”键　　　（刀具沿X轴正方向运动）。按“+Z”键　　　（刀具沿Z轴正方向运）。运动结束后，相应的指示灯会亮，说明“回零”完成。

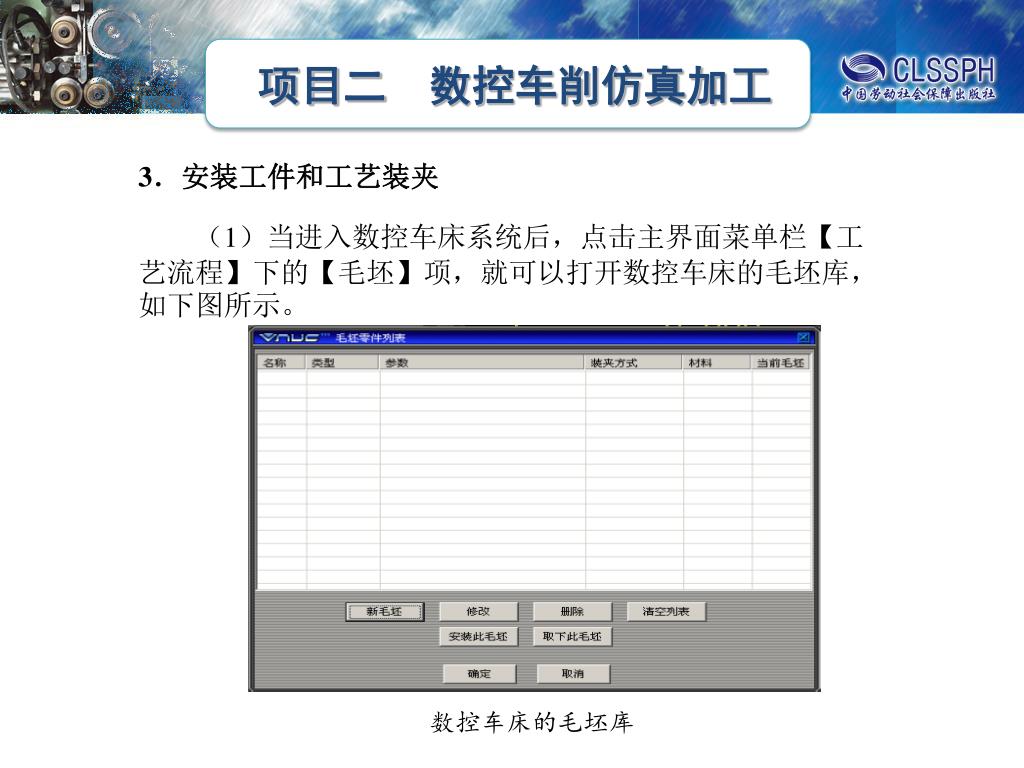

3．安装工件和工艺装夹 　　（1）当进入数控车床系统后，点击主界面菜单栏【工艺流程】下的【毛坯】项，就可以打开数控车床的毛坯库，如下图所示。数控车床的毛坯库

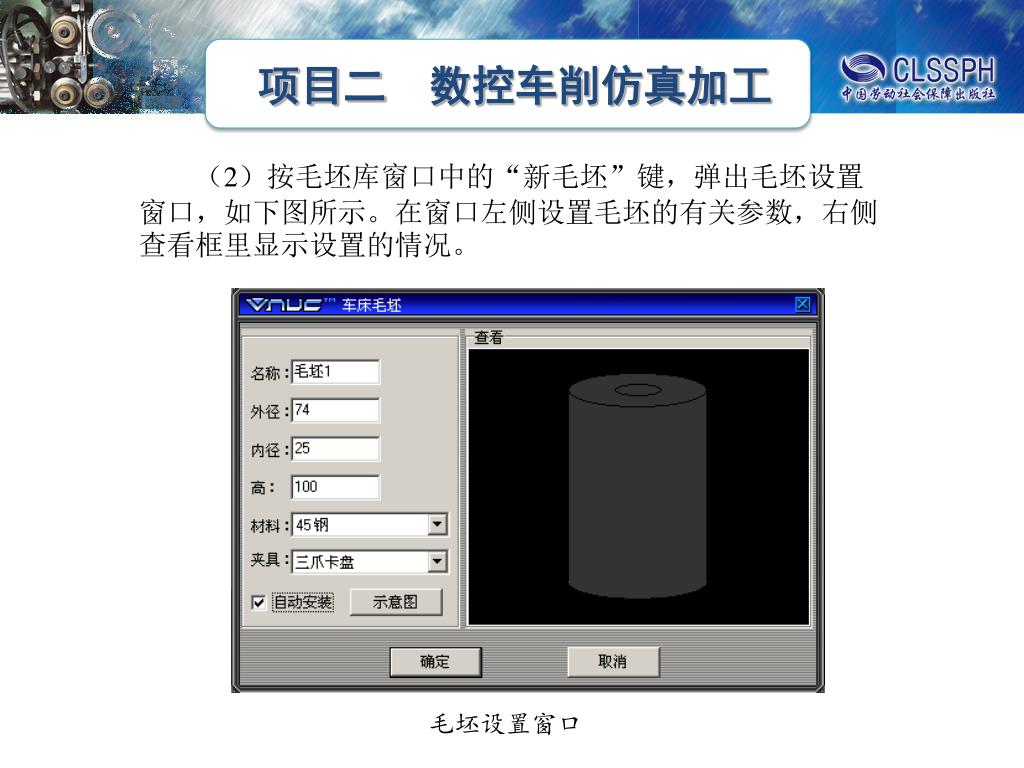

　　（2）按毛坯库窗口中的“新毛坯”键，弹出毛坯设置窗口，如下图所示。在窗口左侧设置毛坯的有关参数，右侧查看框里显示设置的情况。　　（2）按毛坯库窗口中的“新毛坯”键，弹出毛坯设置窗口，如下图所示。在窗口左侧设置毛坯的有关参数，右侧查看框里显示设置的情况。毛坯设置窗口

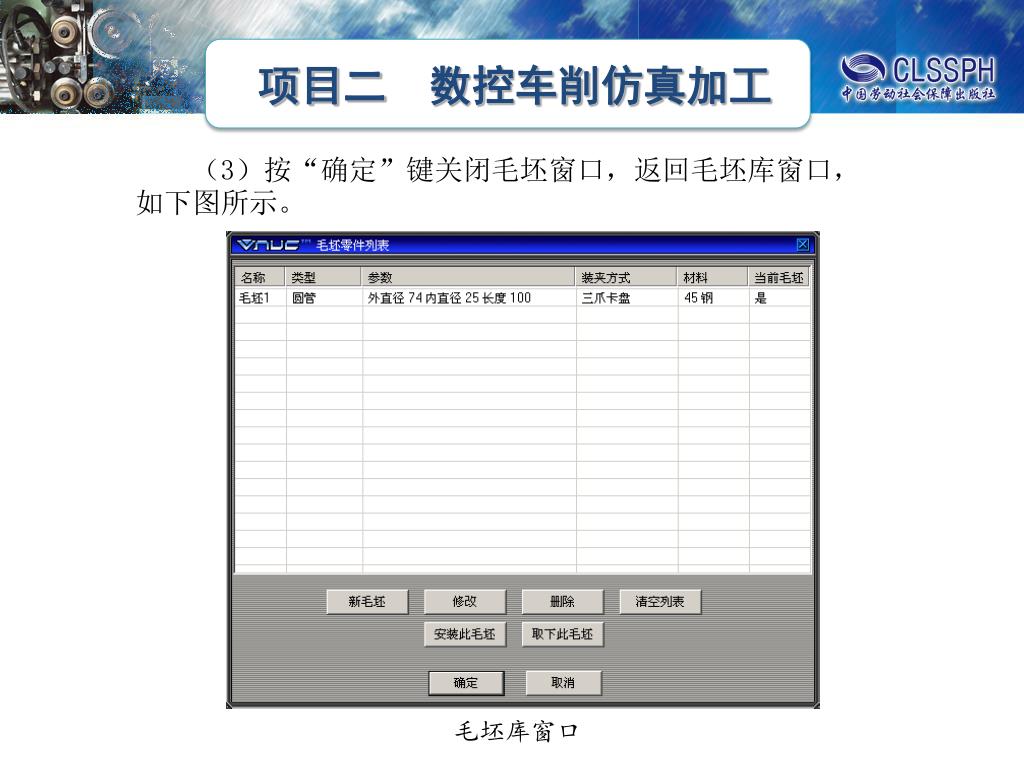

　　（3）按“确定”键关闭毛坯窗口，返回毛坯库窗口，如下图所示。　　（3）按“确定”键关闭毛坯窗口，返回毛坯库窗口，如下图所示。毛坯库窗口

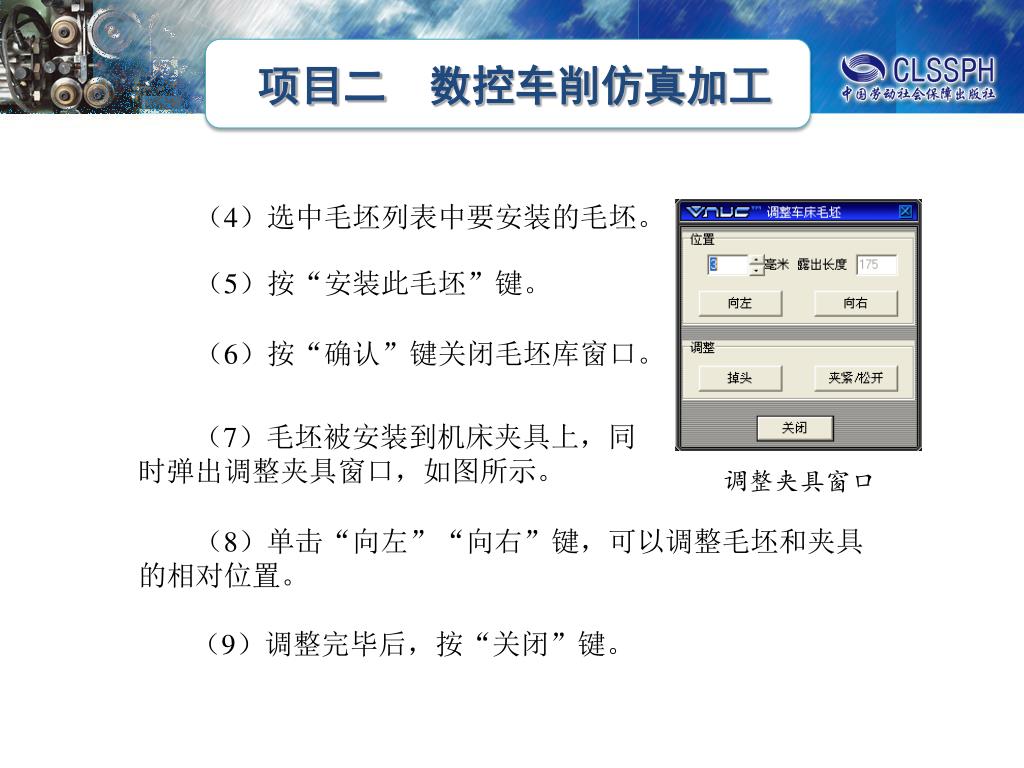

　　（4）选中毛坯列表中要安装的毛坯。 　　（5）按“安装此毛坯”键。　　（6）按“确认”键关闭毛坯库窗口。　　（7）毛坯被安装到机床夹具上，同时弹出调整夹具窗口，如图所示。调整夹具窗口　　（8）单击“向左”“向右”键，可以调整毛坯和夹具的相对位置。　　（9）调整完毕后，按“关闭”键。

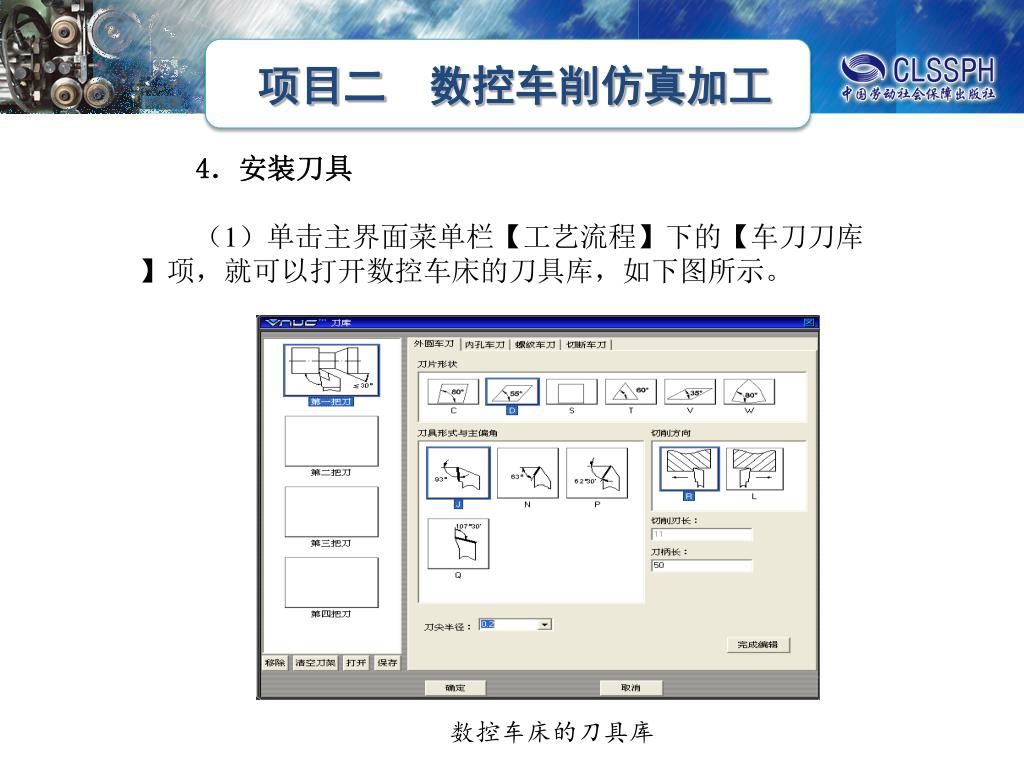

4．安装刀具 　　（1）单击主界面菜单栏【工艺流程】下的【车刀刀库】项，就可以打开数控车床的刀具库，如下图所示。数控车床的刀具库
