  1. RC建築無梁版與樓梯配筋施工圖之自動化設計Automation of Shop Drawing of Reinforcements for Flat Slab and Stair of a R.C. Building 報告人：楊修定 2008.7.04

  2. 1. 材料資料 (鋼筋資料) RC結構平面圖及配筋圖 (樓梯剖面圖) 基本資料庫 設計資料庫 2. 設計規範 無梁版程式介面輸入 (樓梯程式介面) 3. 實際施工經驗 修正值 結構參數資料輸入 (結構尺寸、配筋等) AutoCAD 繪圖及料單計算 配筋施工圖自動化程式 資料庫之建立及內容

  3. 設計資料庫之內容 • 樓梯資料。 • 無梁版資料(分X向與Y向)。 • 開口資料(分X向與Y向)。 • 柱頭版資料。 • 版中梁資料。

  4. 樓梯資料

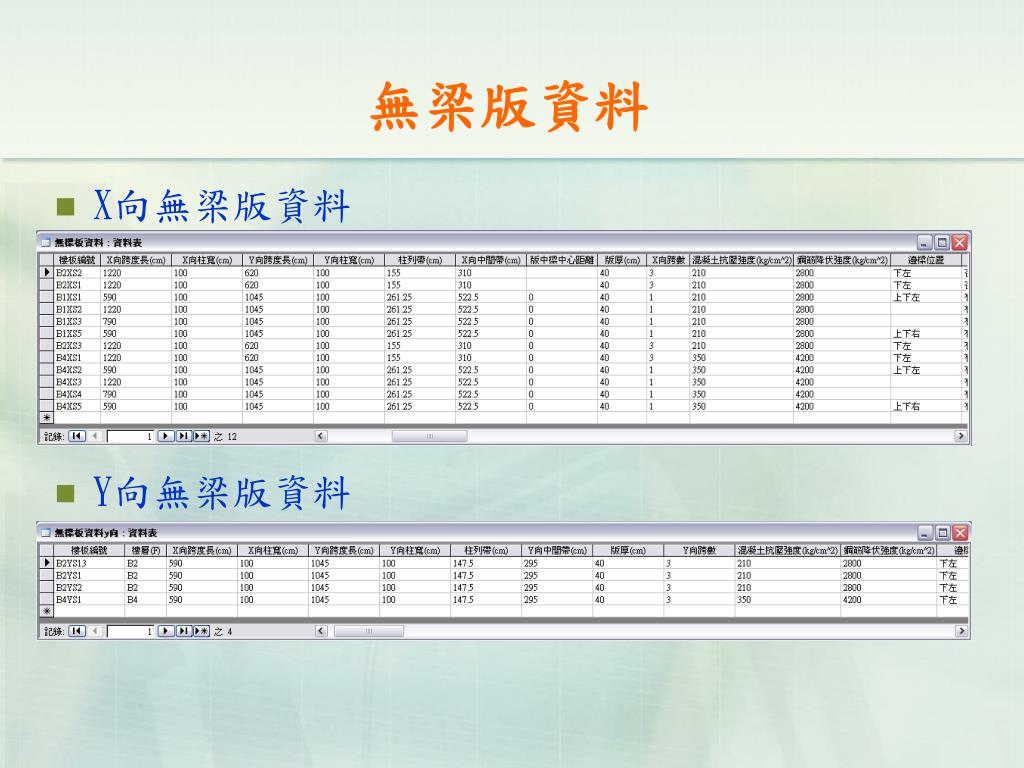

  5. 無梁版資料 • X向無梁版資料 • Y向無梁版資料

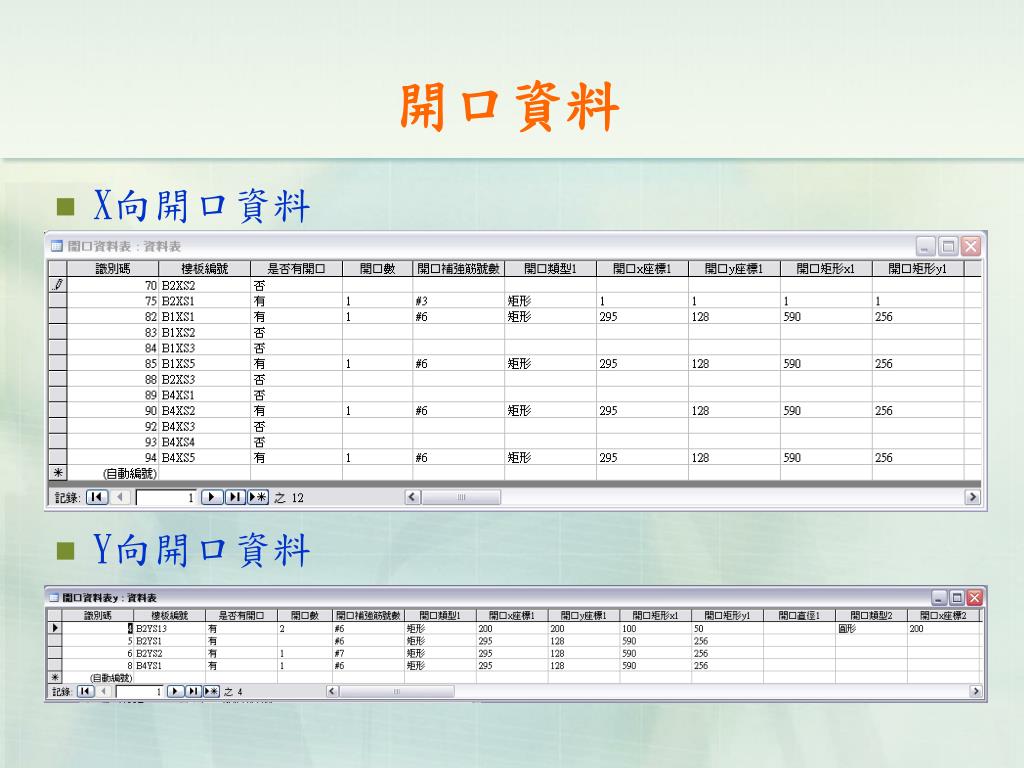

  6. 開口資料 • X向開口資料 • Y向開口資料

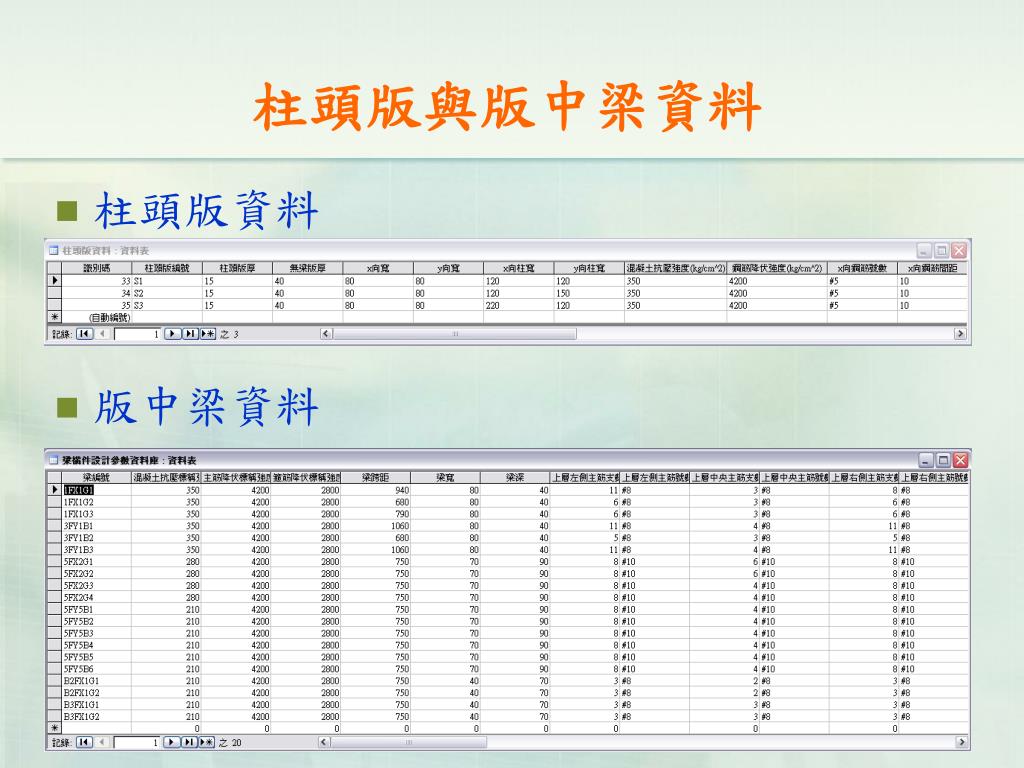

  7. 柱頭版與版中梁資料 • 柱頭版資料 • 版中梁資料

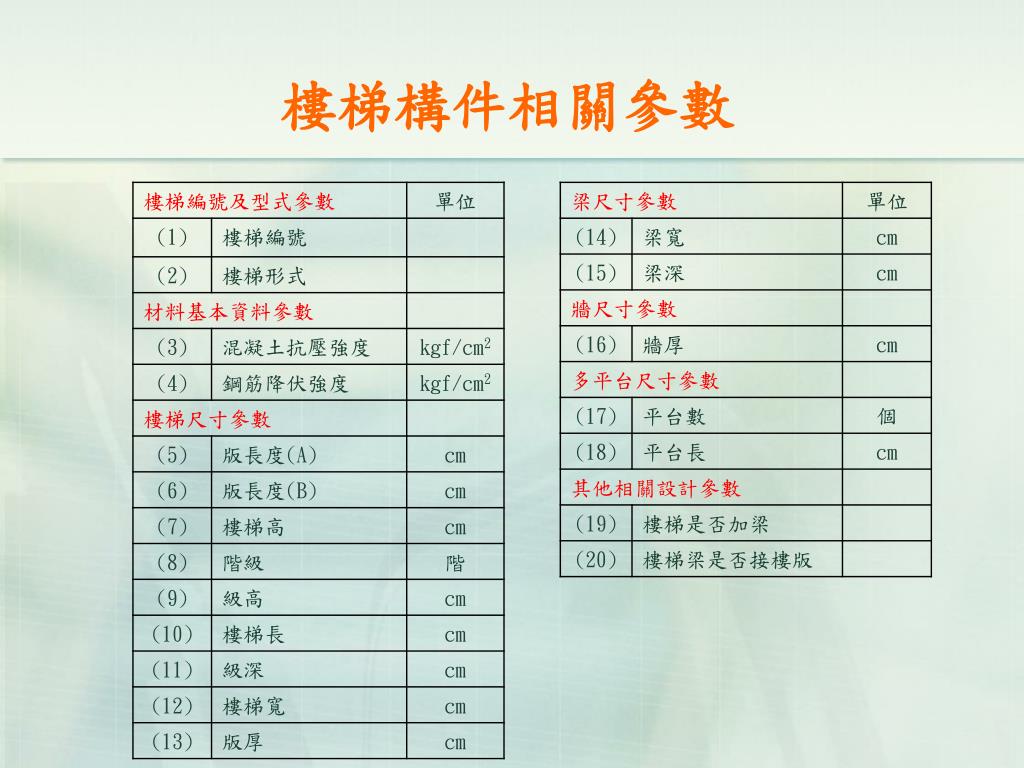

  8. 樓梯構件相關參數

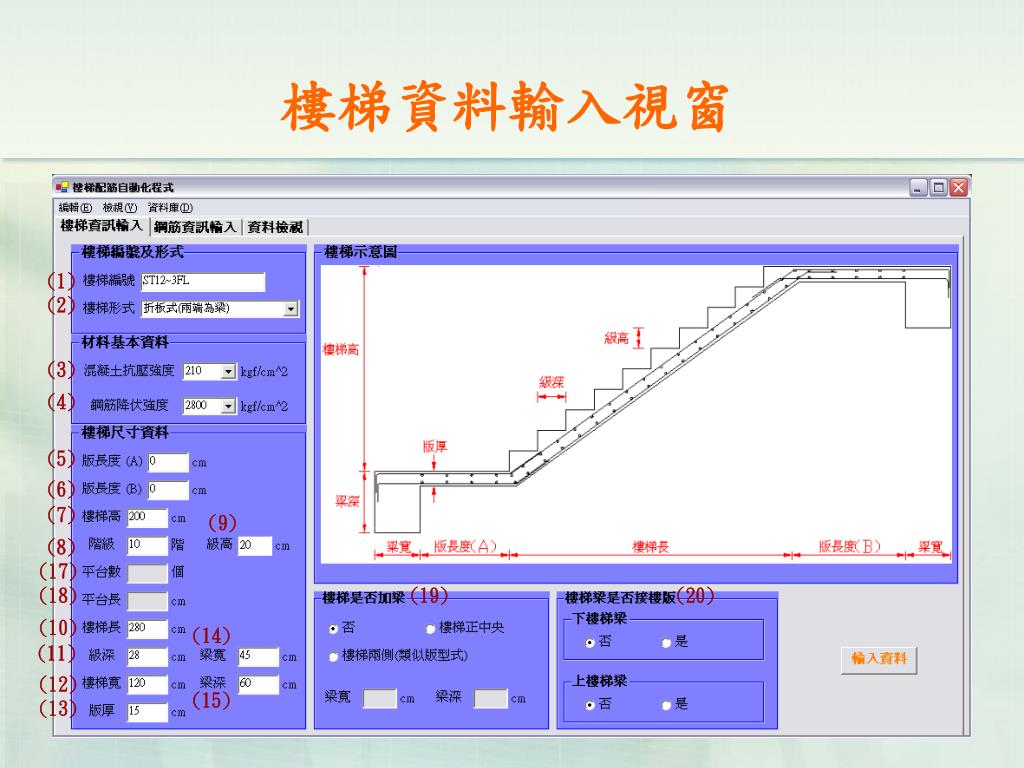

  9. 樓梯資料輸入視窗 (1) (2) (3) (4) (5) (6) (7) (9) (8) (17) (18) (19) (20) (10) (14) (11) (12) (15) (13)

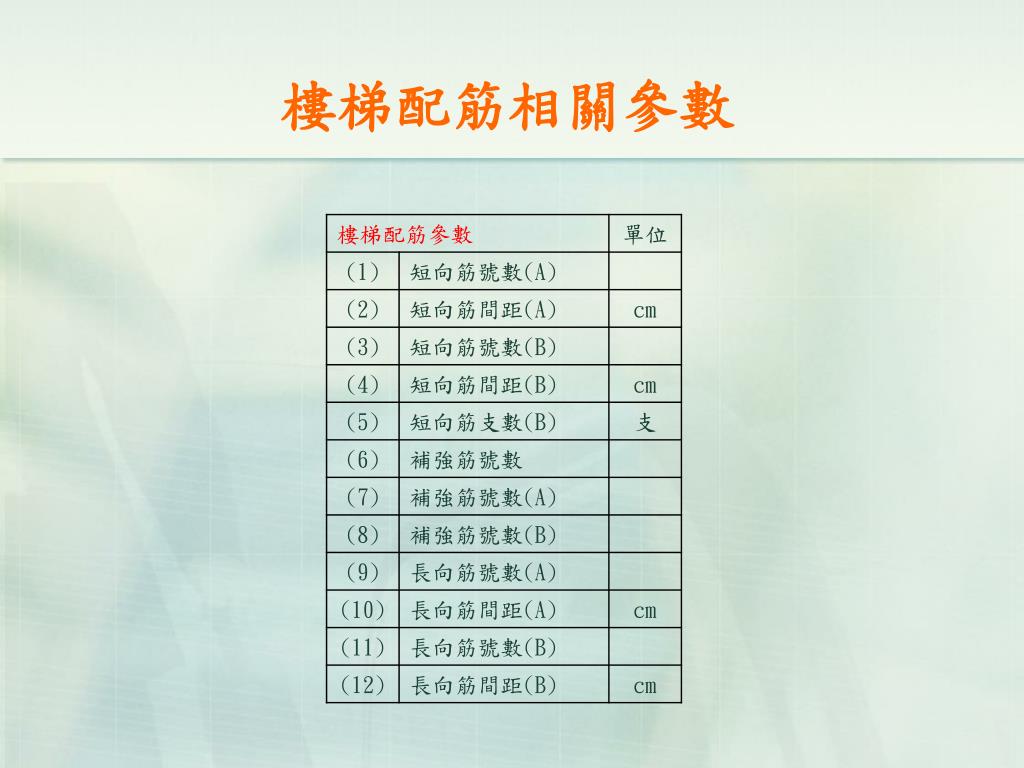

  10. 樓梯配筋相關參數

  11. 樓梯配筋資料輸入視窗 (1) (2) (3) (4) (6) (9) (10) (11) (12)

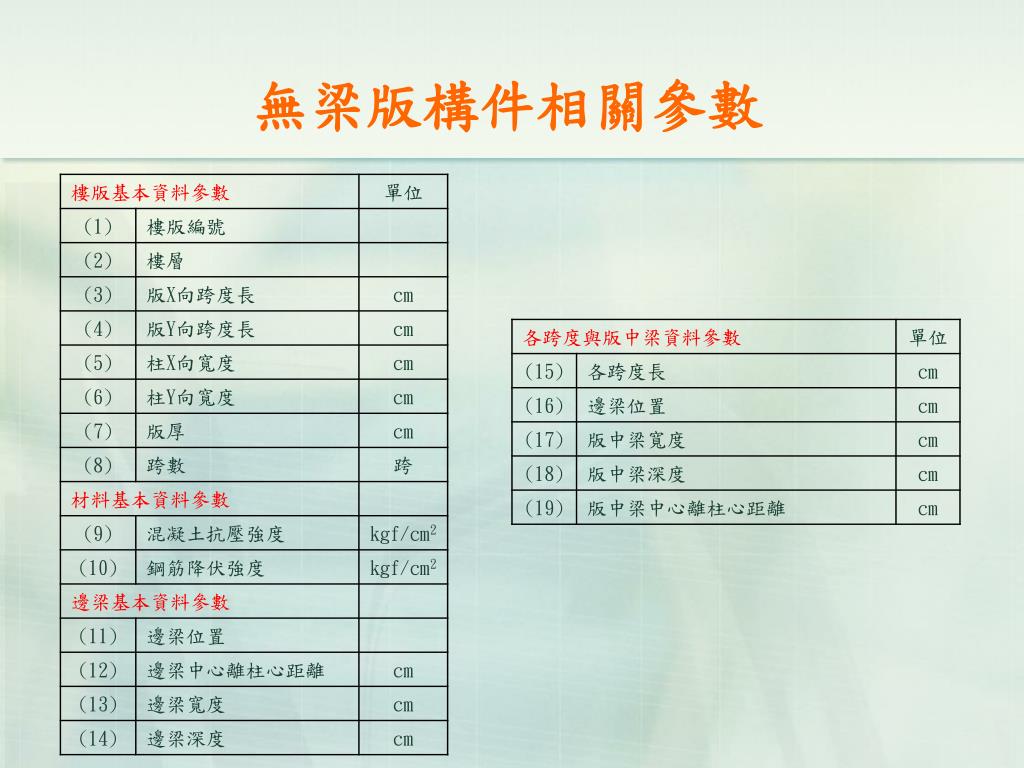

  12. 無梁版構件相關參數

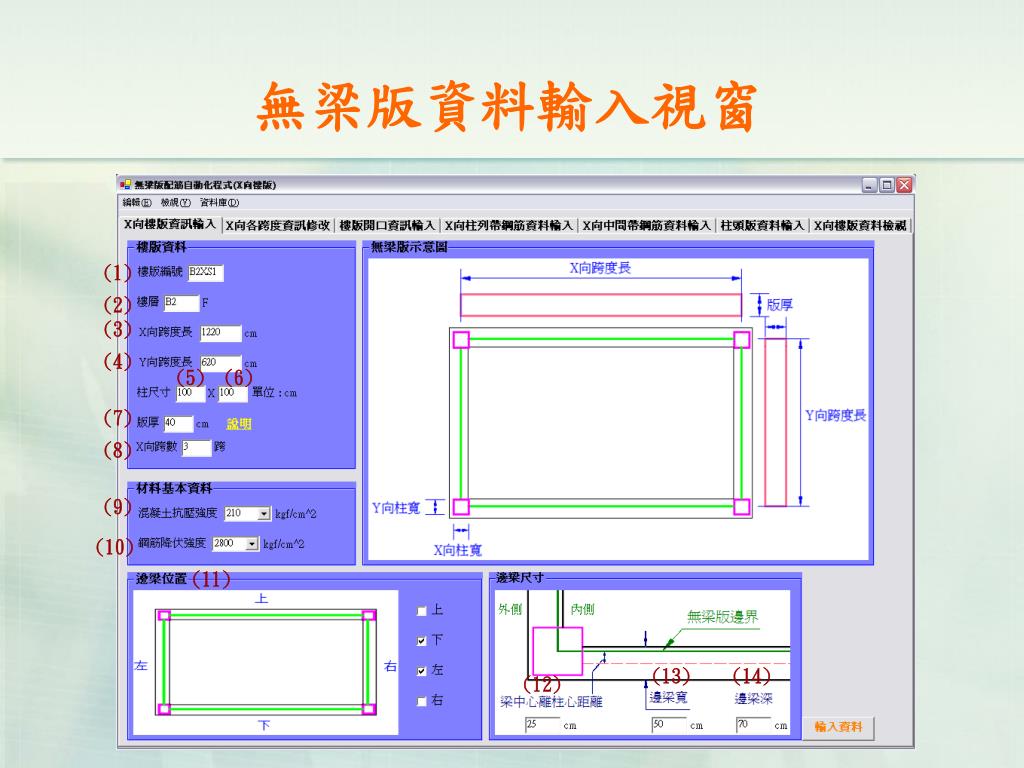

  13. 無梁版資料輸入視窗 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (13) (14) (12)

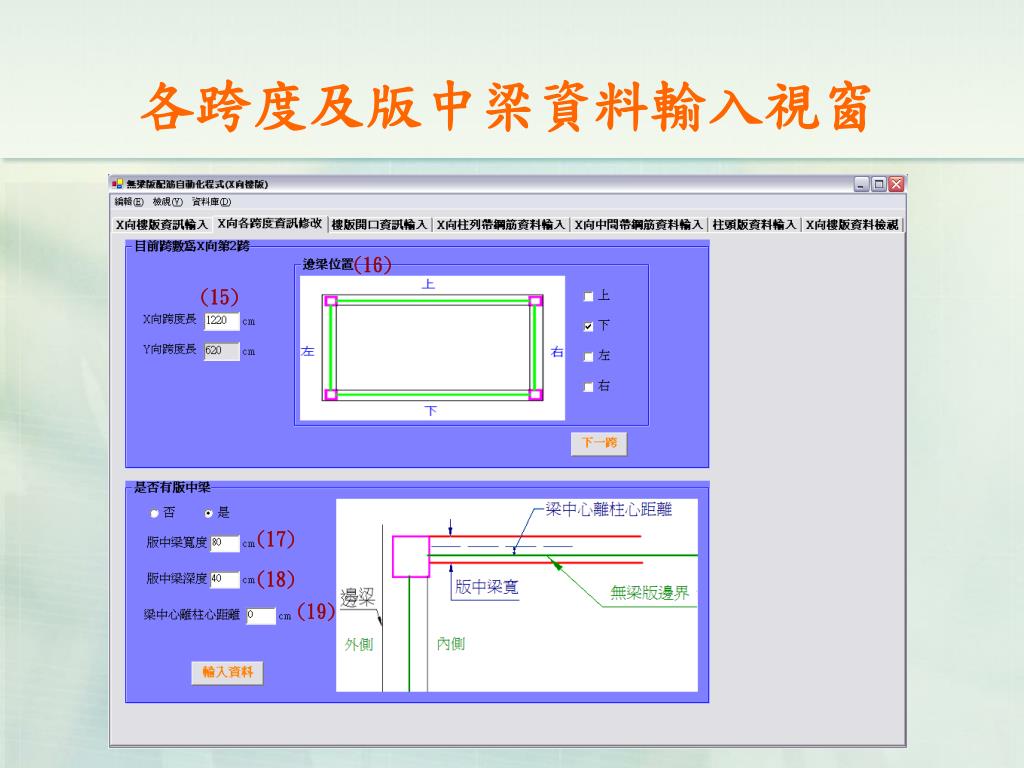

  14. 各跨度及版中梁資料輸入視窗 (16) (15) (17) (18) (19)

  15. 無梁版開口相關參數

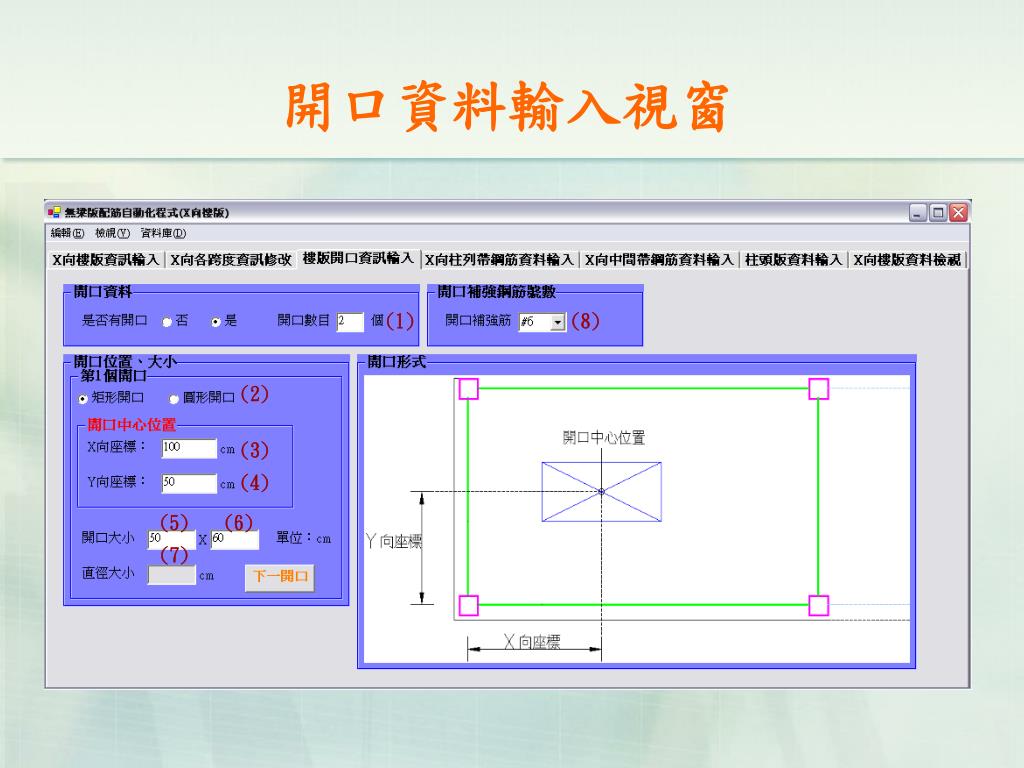

  16. 開口資料輸入視窗 (1) (8) (2) (3) (4) (5) (6) (7)

  17. 柱列帶配筋相關參數

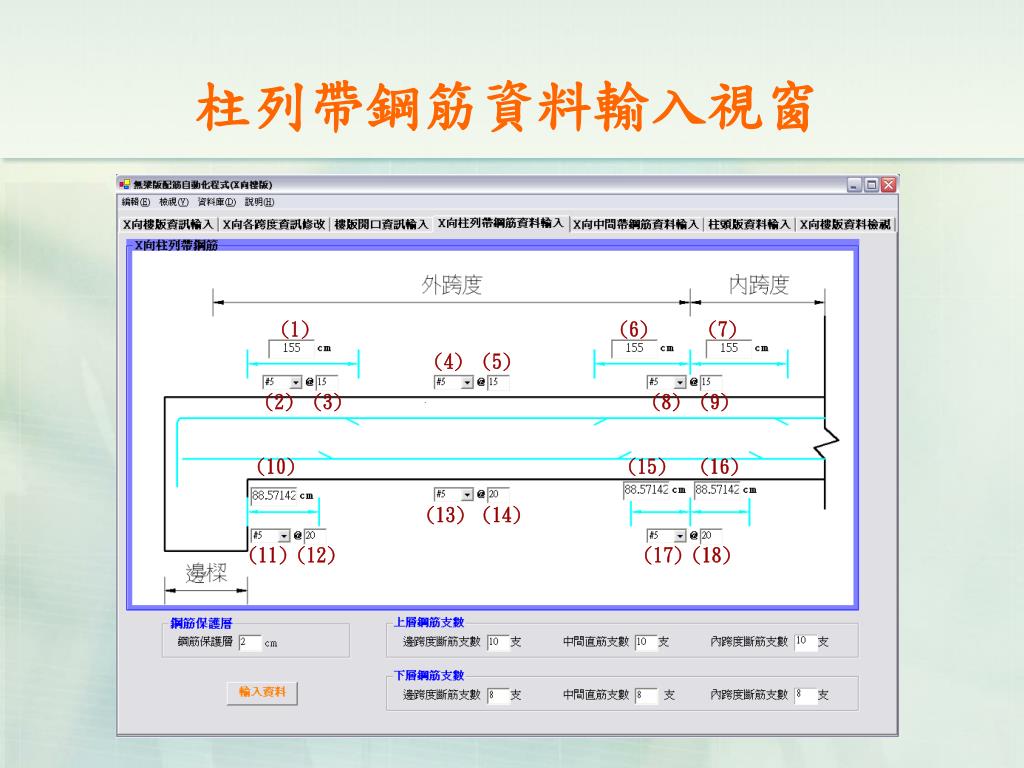

  18. 柱列帶鋼筋資料輸入視窗 (1) (6) (7) (4) (5) (2) (3) (8) (9) (10) (15) (16) (13) (14) (11) (12) (17) (18)

  19. 中間帶配筋相關參數

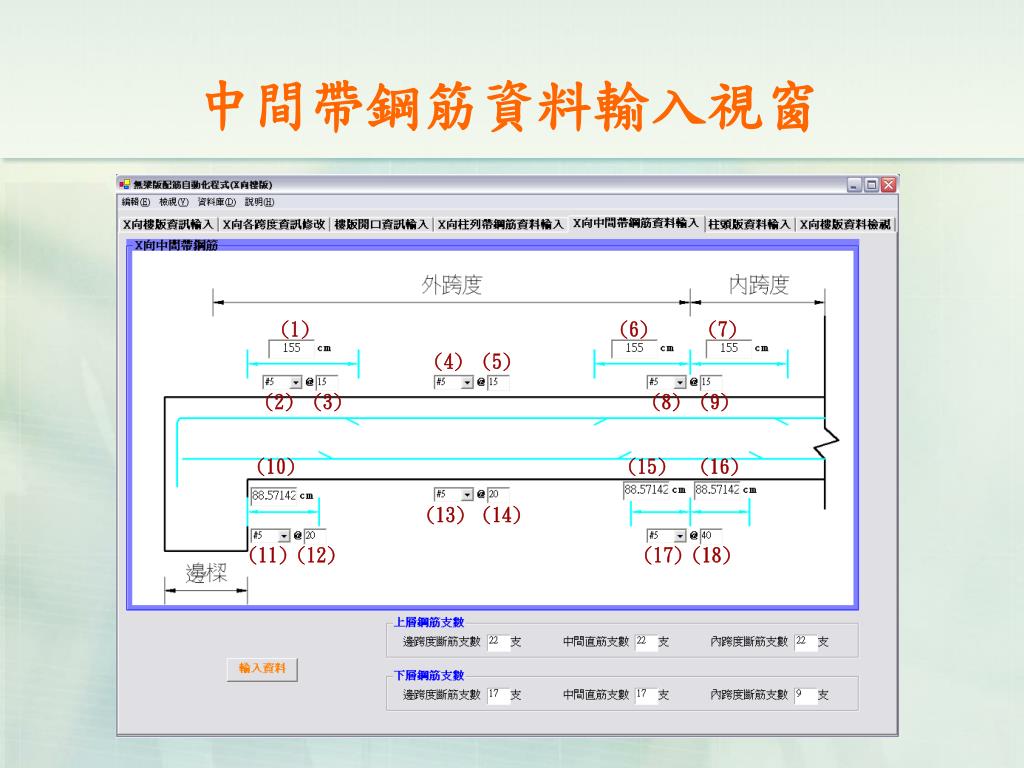

  20. 中間帶鋼筋資料輸入視窗 (1) (6) (7) (4) (5) (2) (3) (8) (9) (10) (15) (16) (13) (14) (11) (12) (17) (18)

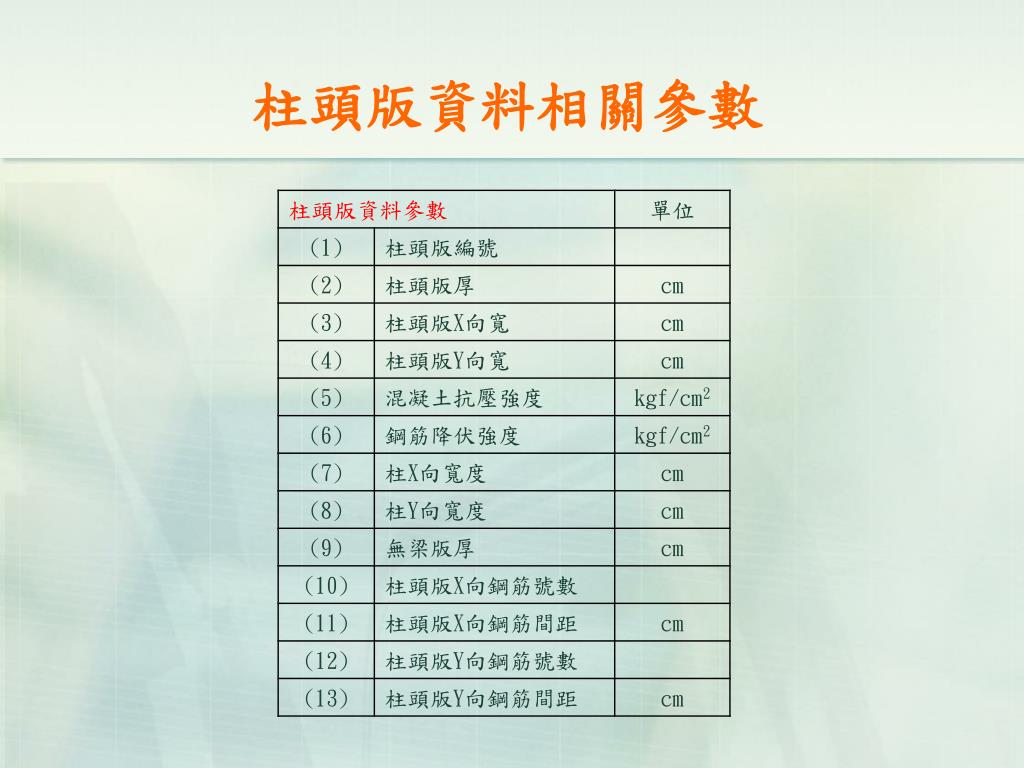

  21. 柱頭版資料相關參數

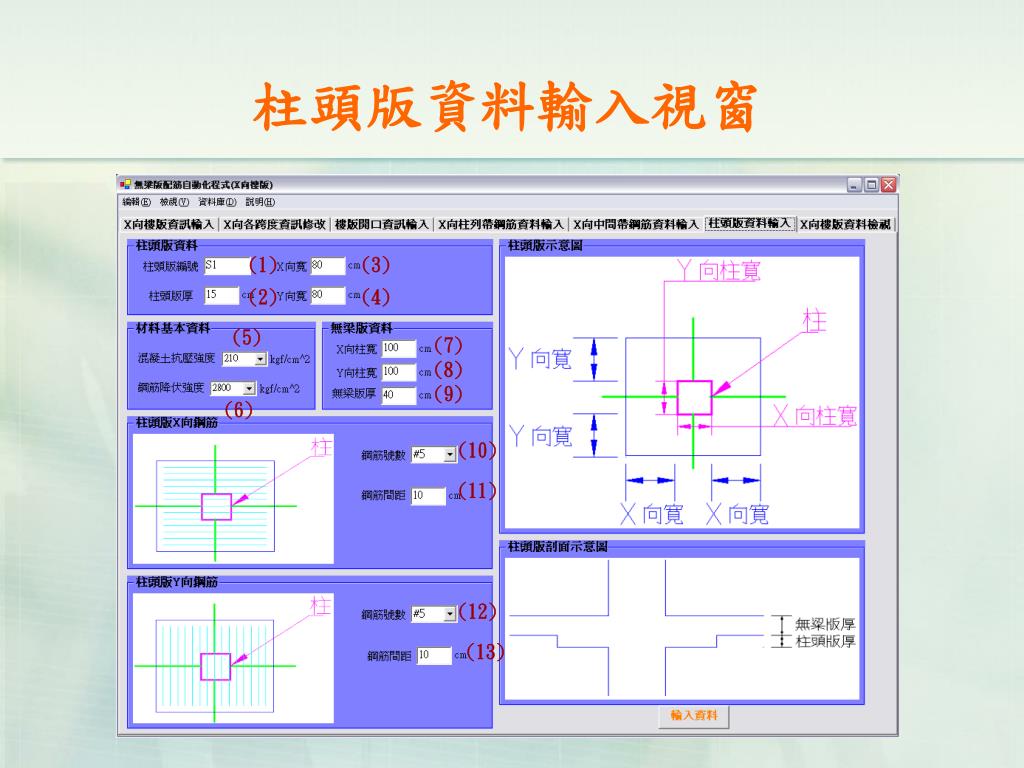

  22. 柱頭版資料輸入視窗 (1) (3) (2) (4) (5) (7) (8) (9) (6) (10) (11) (12) (13)

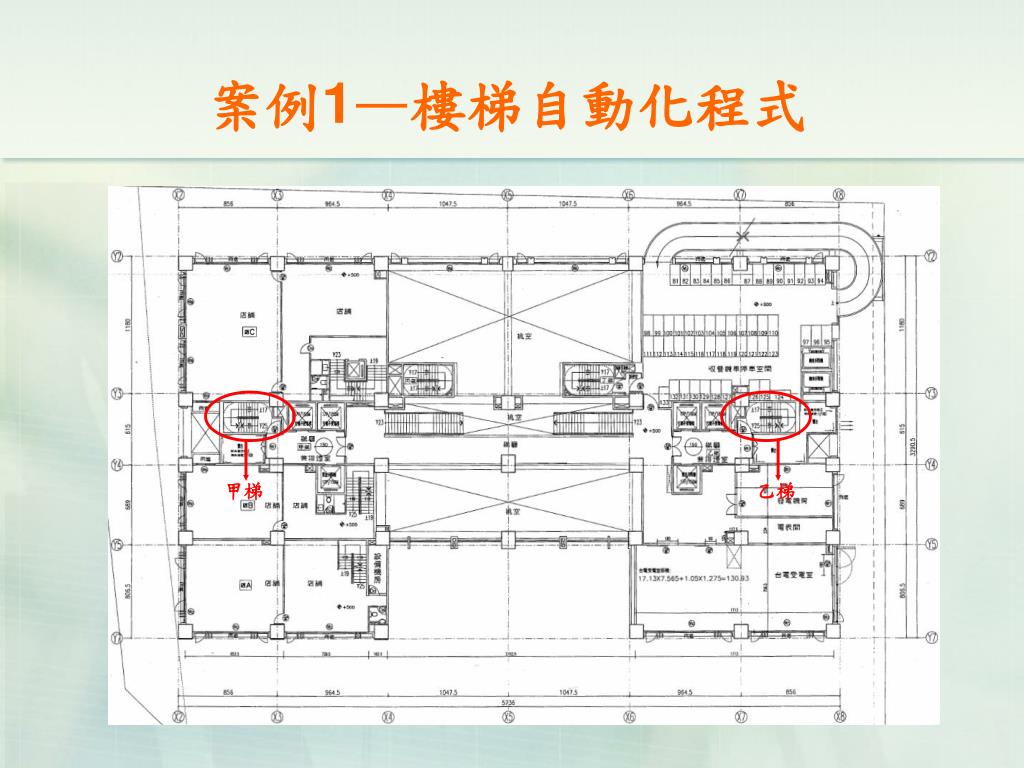

  23. 案例1—樓梯自動化程式 甲梯 乙梯

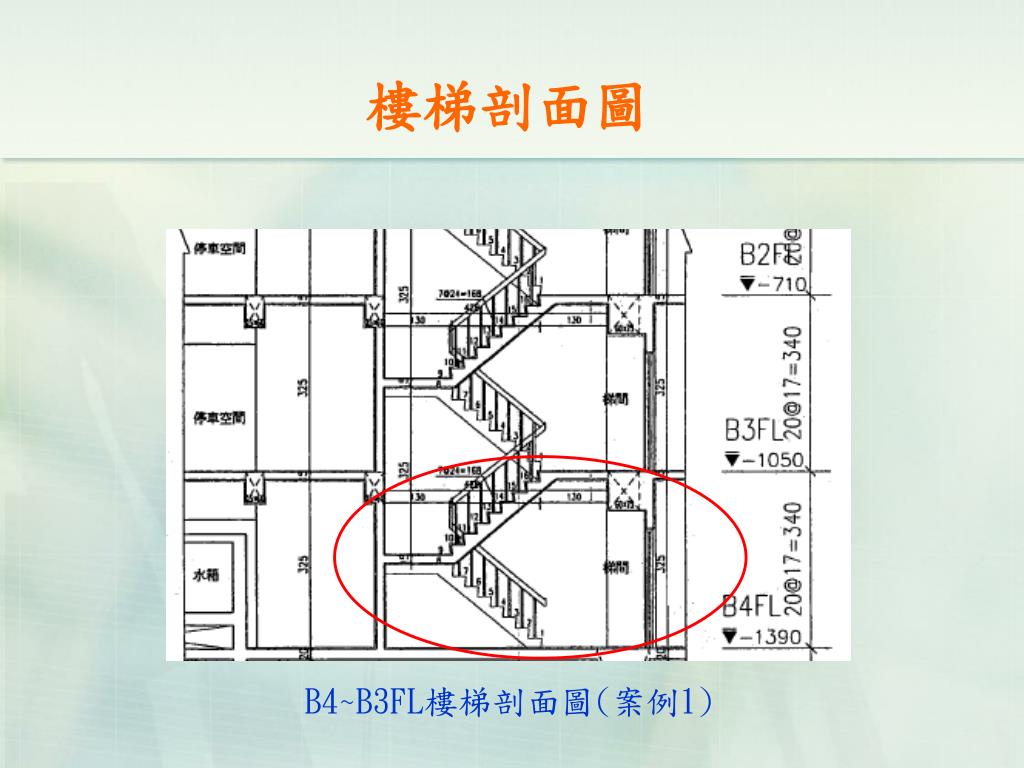

  24. 樓梯剖面圖 B4~B3FL樓梯剖面圖(案例1)

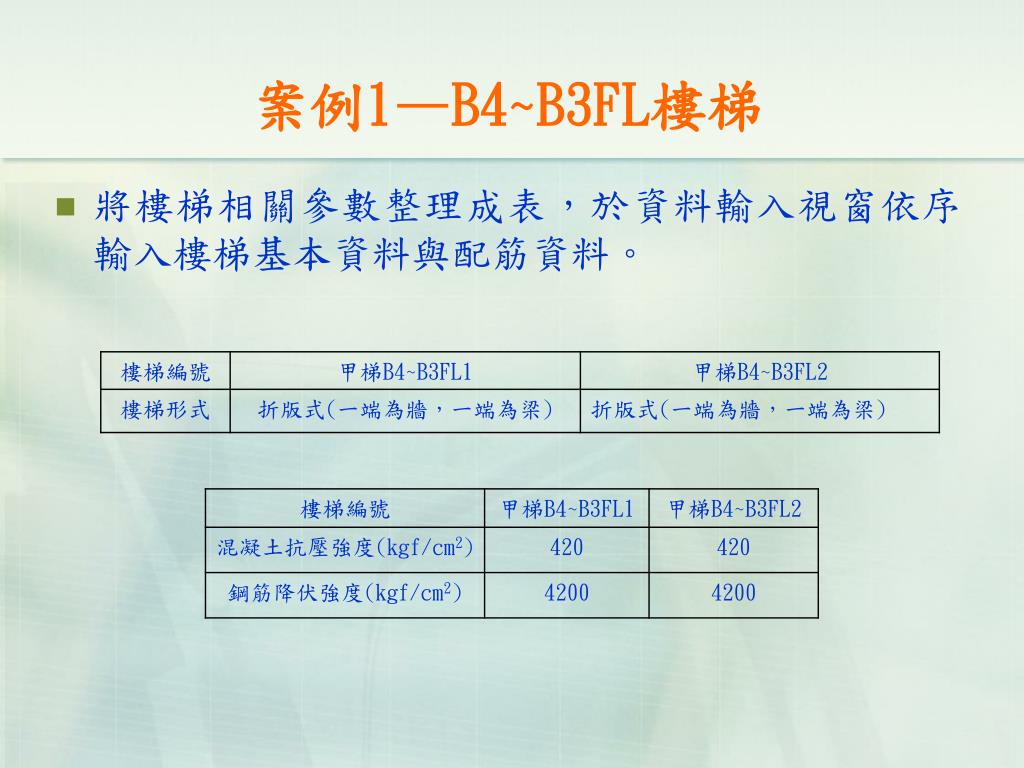

  25. 案例1—B4~B3FL樓梯 • 將樓梯相關參數整理成表，於資料輸入視窗依序輸入樓梯基本資料與配筋資料。

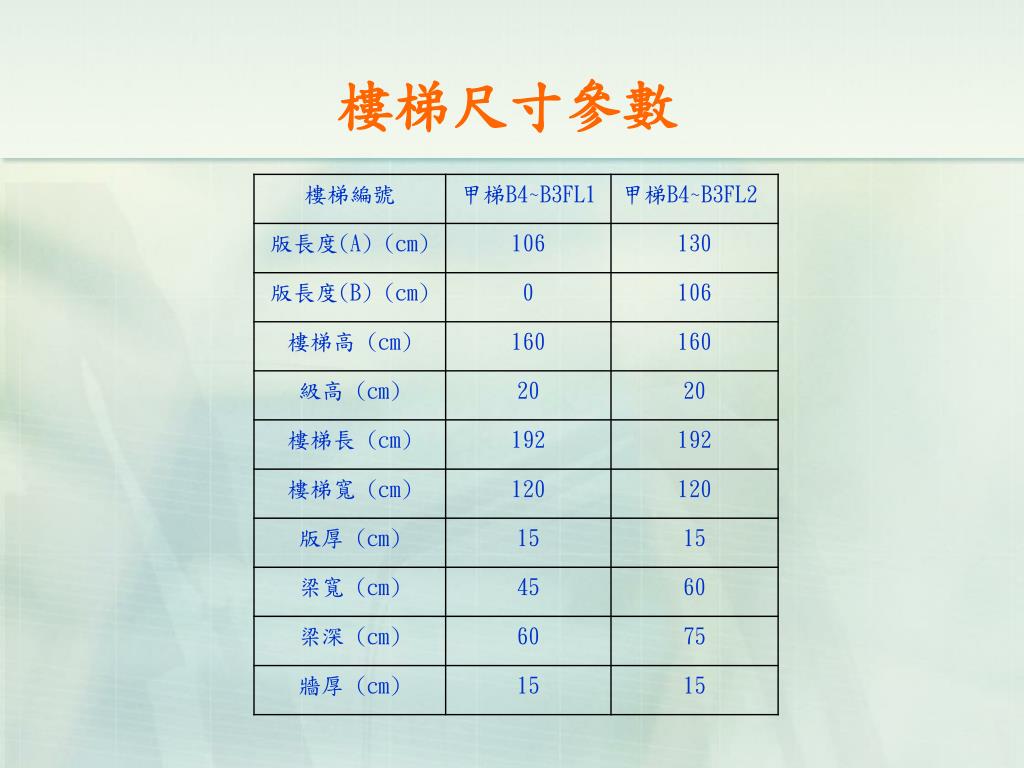

  26. 樓梯尺寸參數

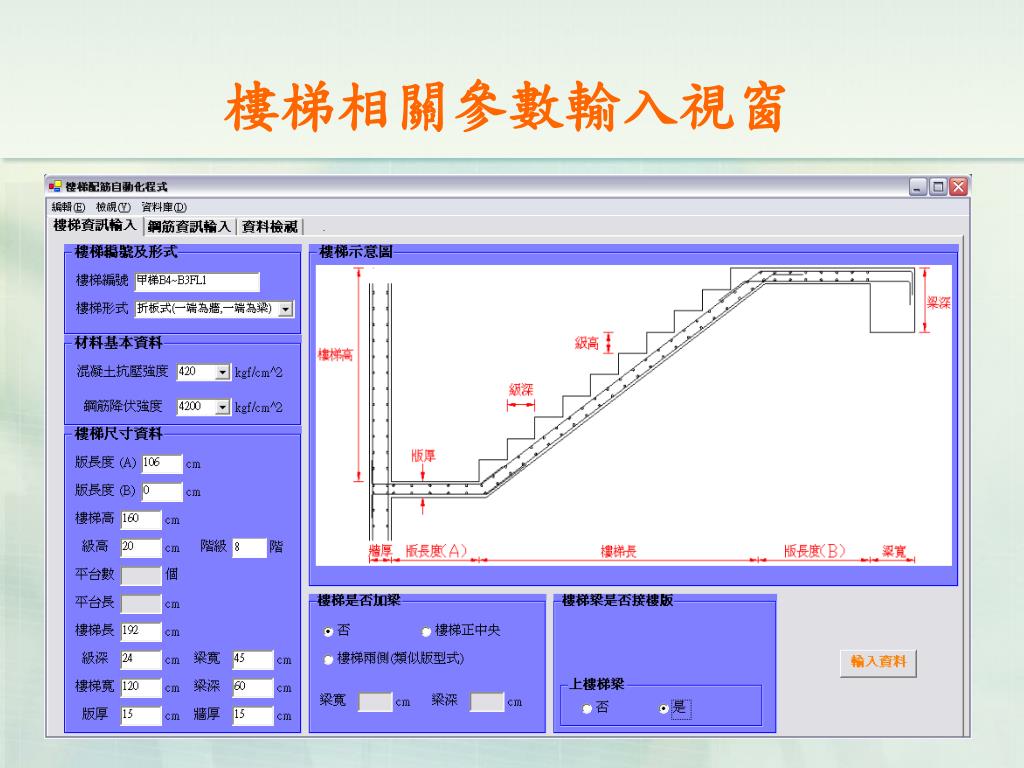

  27. 樓梯相關參數輸入視窗

  28. 樓梯配筋資料

  29. 樓梯配筋參數輸入視窗

  30. 甲梯B4~B3FL1配筋施工圖

  31. 甲梯B4~B3FL1鋼筋料單

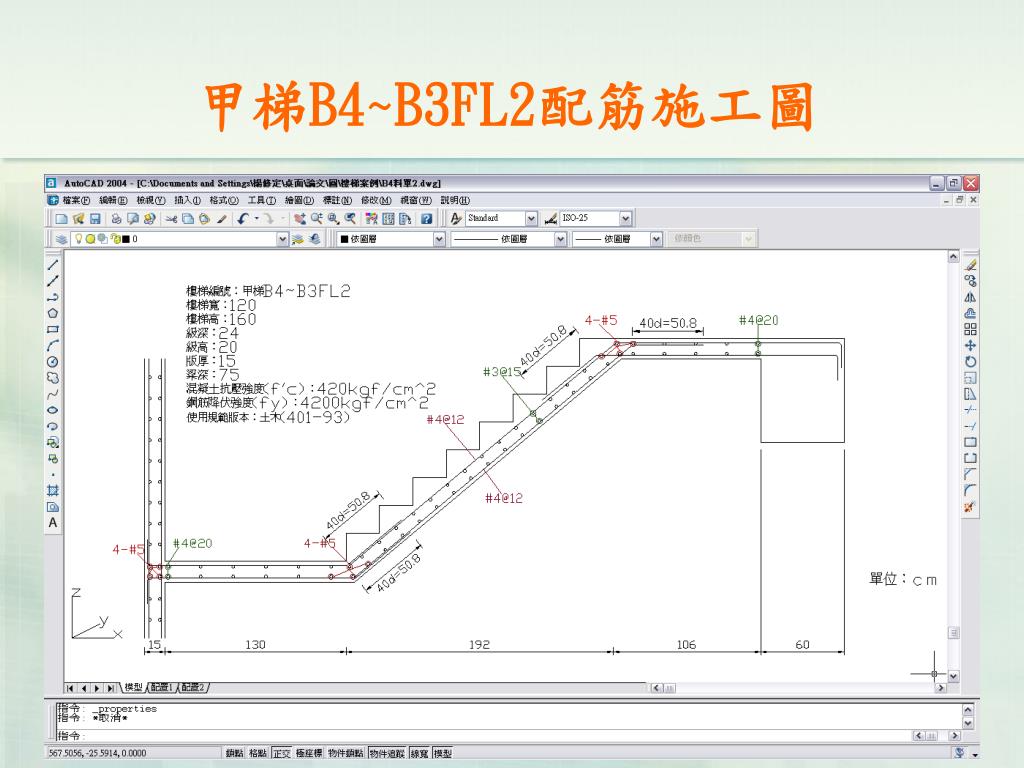

  32. 甲梯B4~B3FL2配筋施工圖

  33. 甲梯B4~B3FL2鋼筋料單

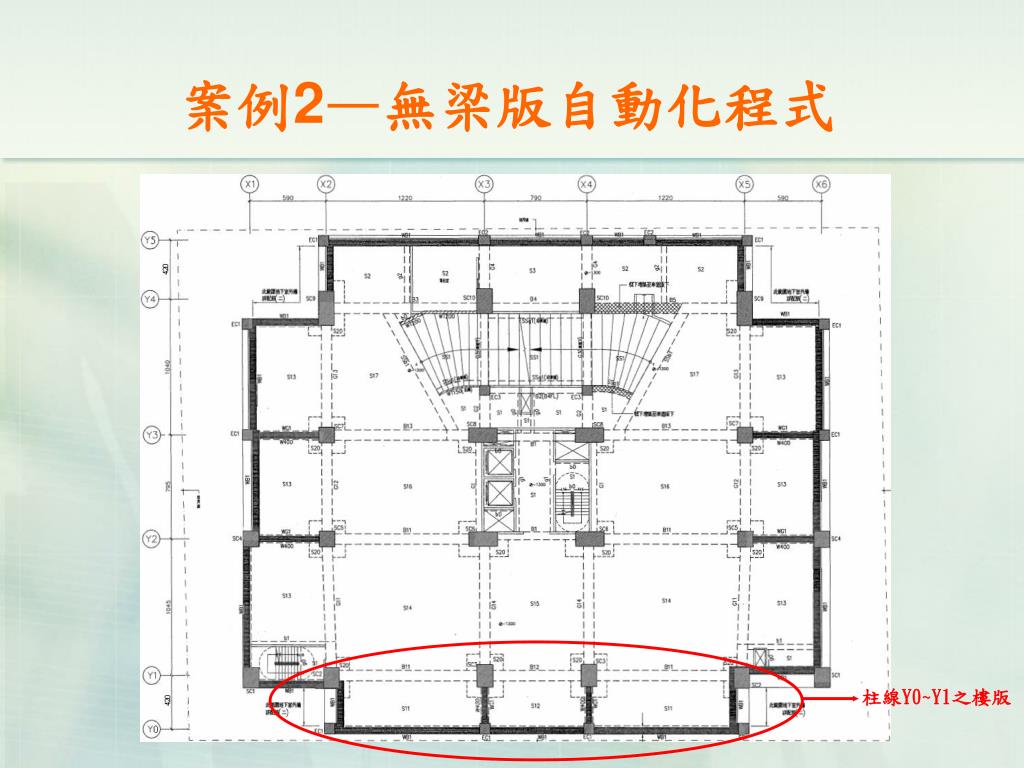

  34. 案例2—無梁版自動化程式 柱線Y0~Y1之樓版

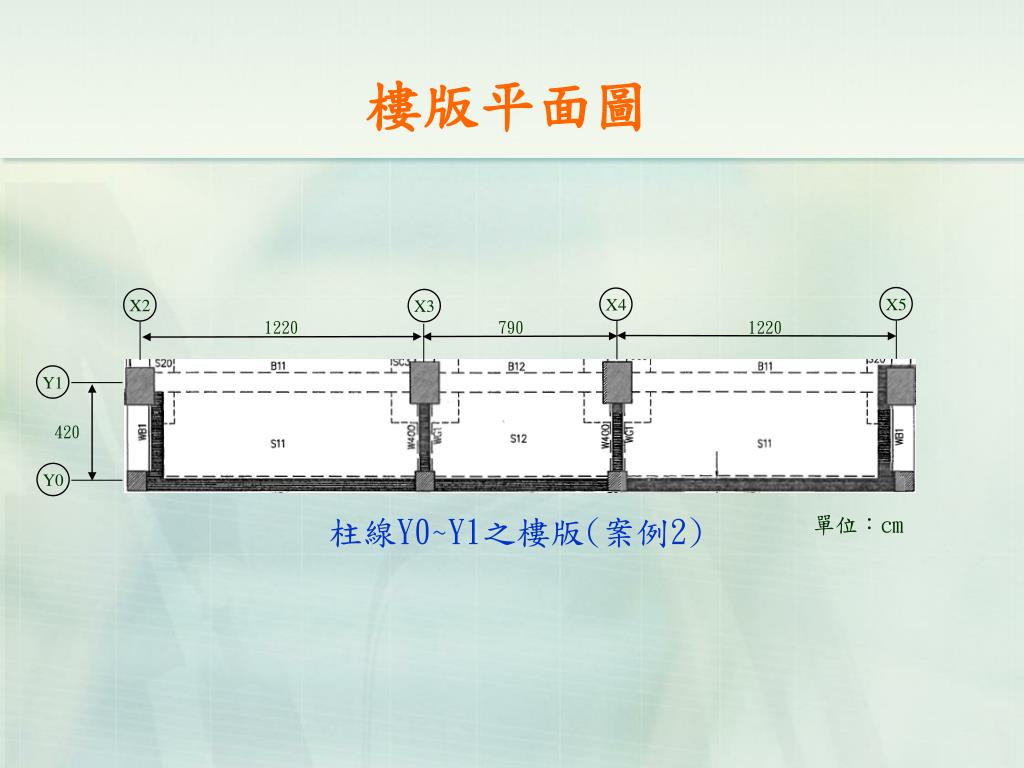

  35. 樓版平面圖 X5 X4 X2 X3 1220 790 1220 Y1 420 Y0 柱線Y0~Y1之樓版(案例2) 單位：cm

  36. 案例2—柱線Y0~Y1之樓版 • 將無梁版相關參數整理成表，於資料輸入視窗依序輸入無梁版基本資料與配筋資料。

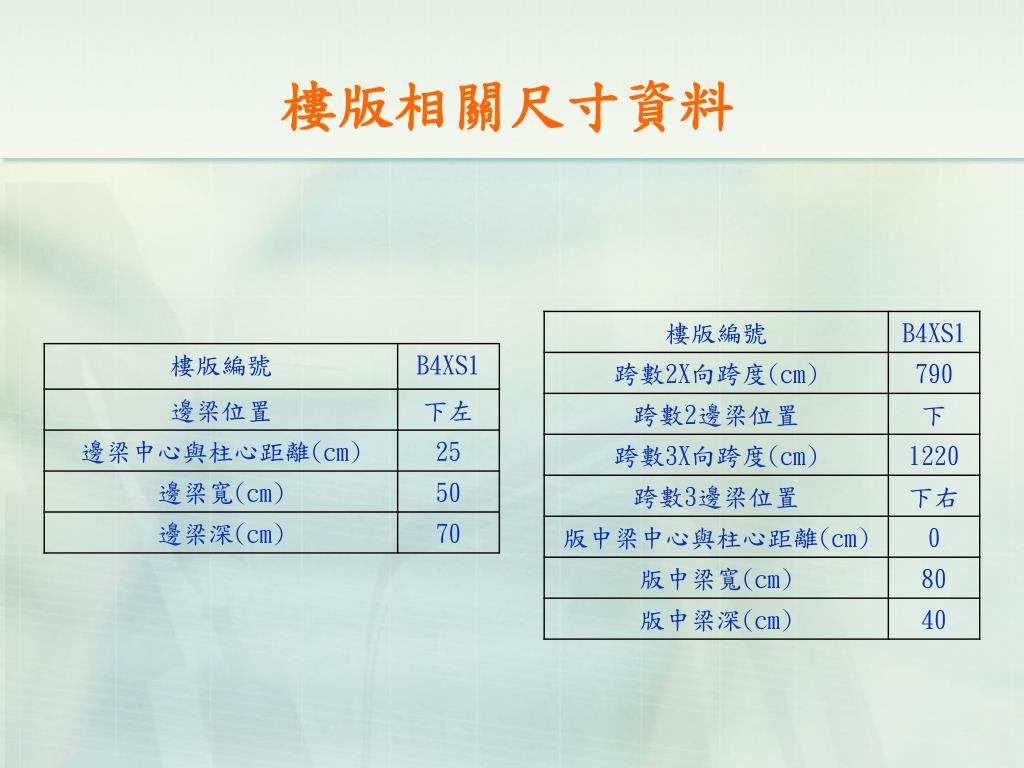

  37. 樓版相關尺寸資料

  38. 樓版相關參數輸入視窗

  39. 更改各跨度及輸入版中梁資料

  40. 樓版配筋資料 柱列帶配筋資料 中間帶配筋資料

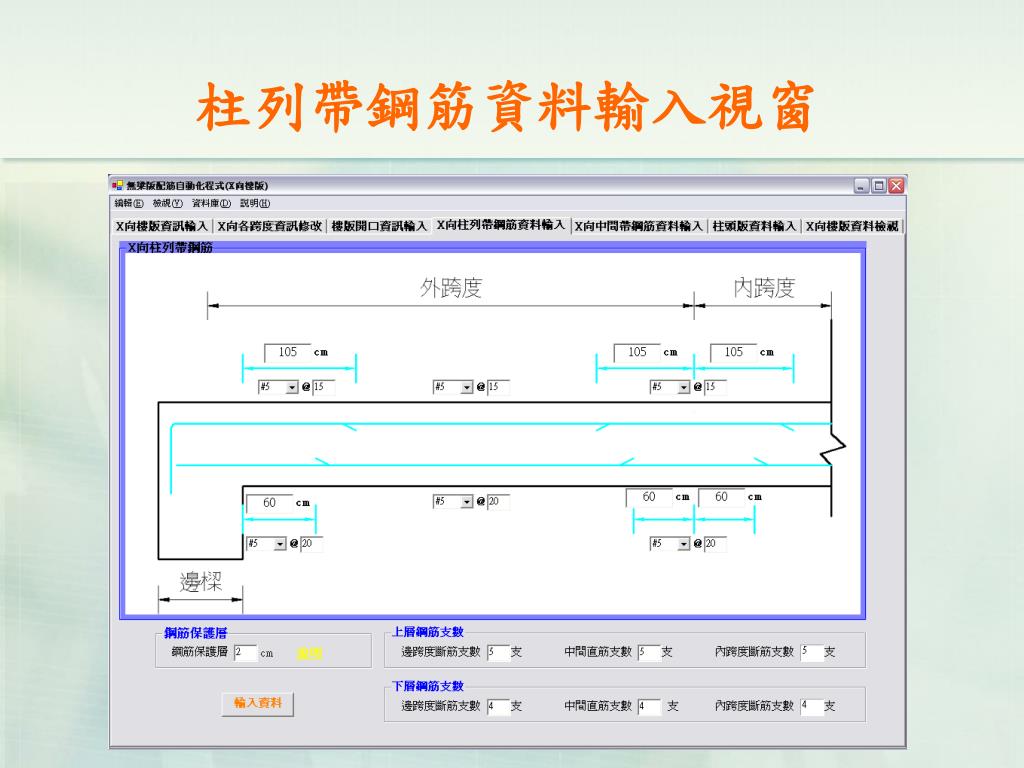

  41. 柱列帶鋼筋資料輸入視窗

  42. 中間帶鋼筋資料輸入視窗

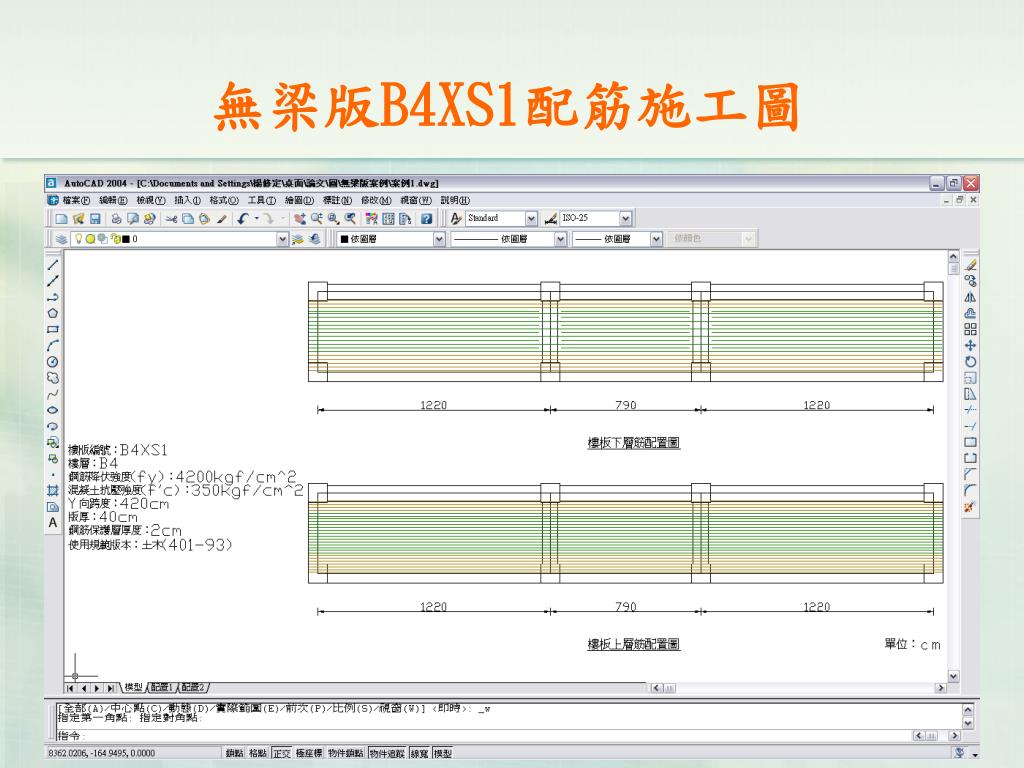

  43. 無梁版B4XS1配筋施工圖

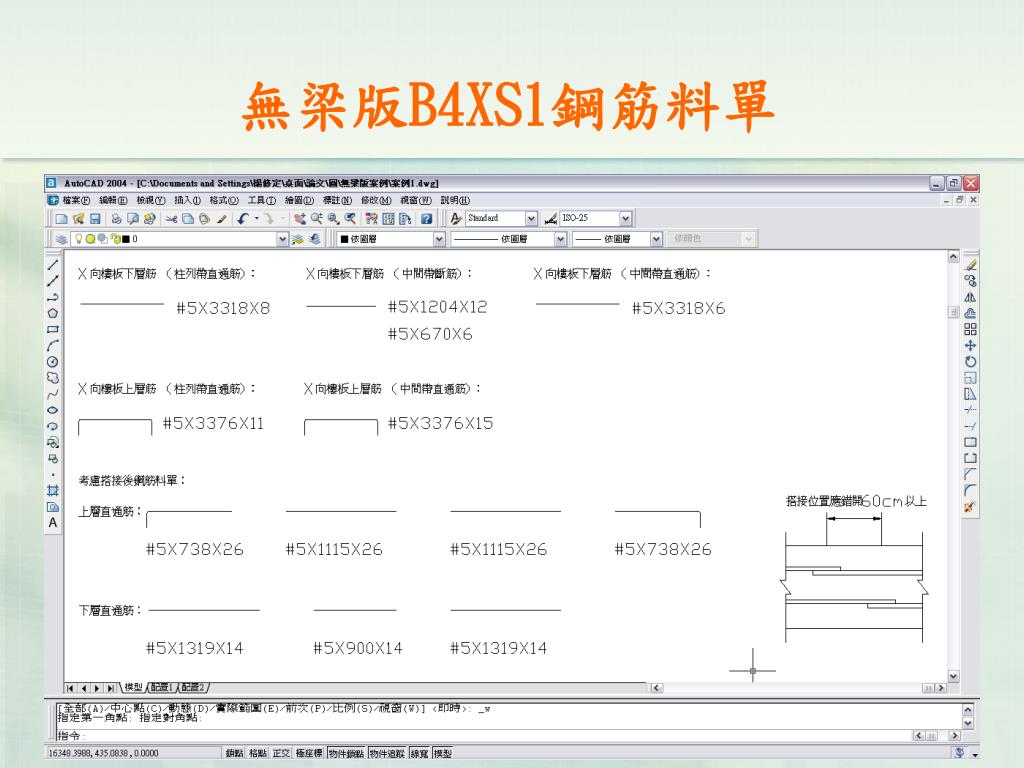

  44. 無梁版B4XS1鋼筋料單

  45. 無梁版B4XS1剖面配筋圖

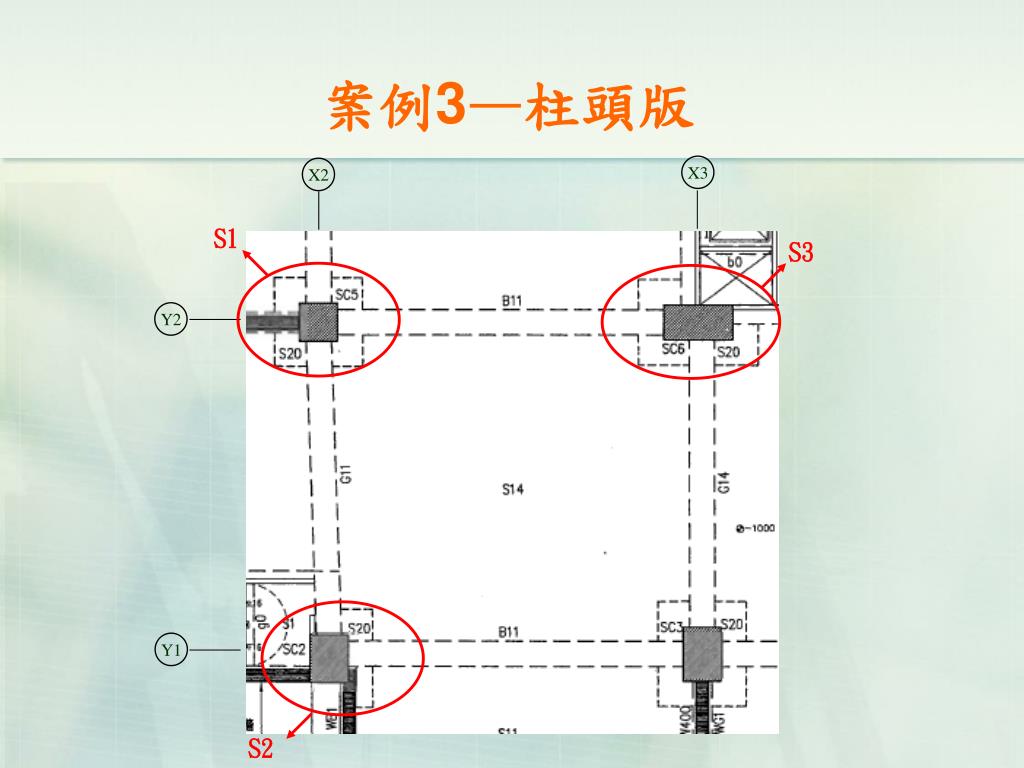

  46. 案例3—柱頭版 X3 X2 S1 S3 Y2 Y1 S2

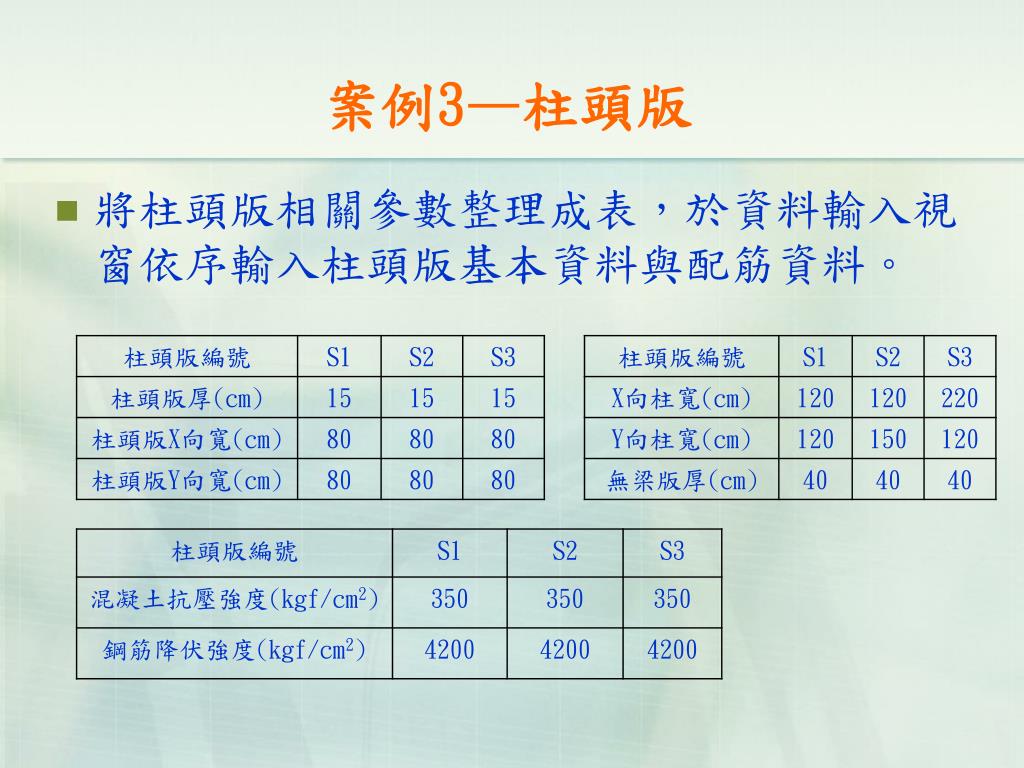

  47. 案例3—柱頭版 • 將柱頭版相關參數整理成表，於資料輸入視窗依序輸入柱頭版基本資料與配筋資料。

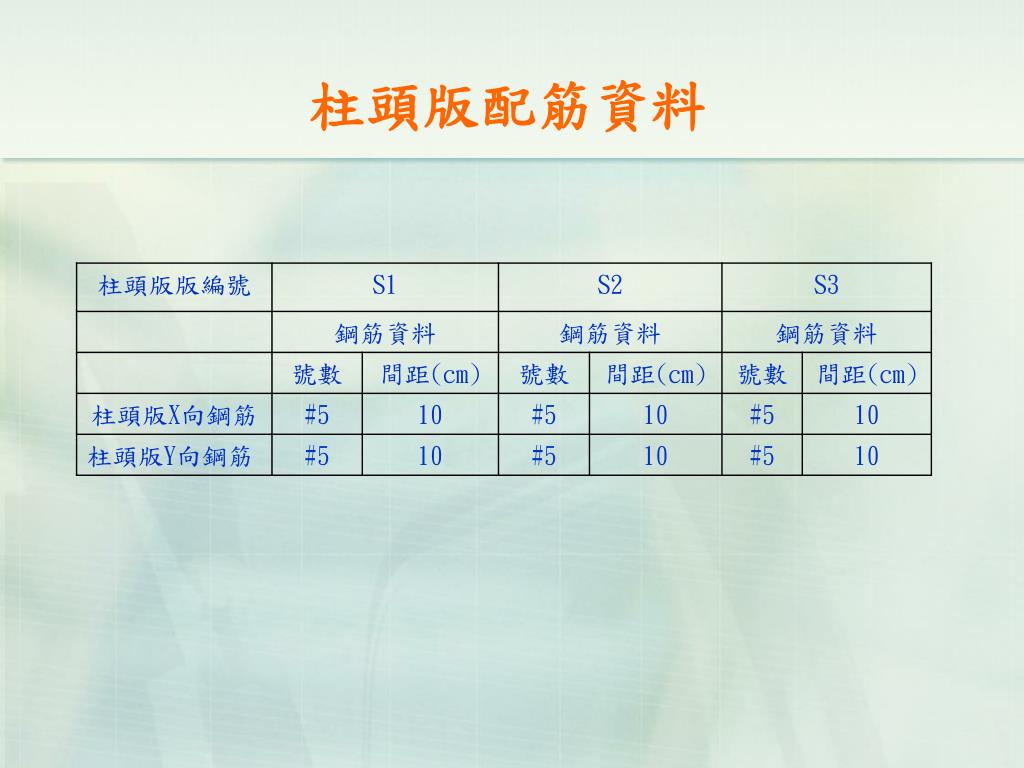

  48. 柱頭版配筋資料

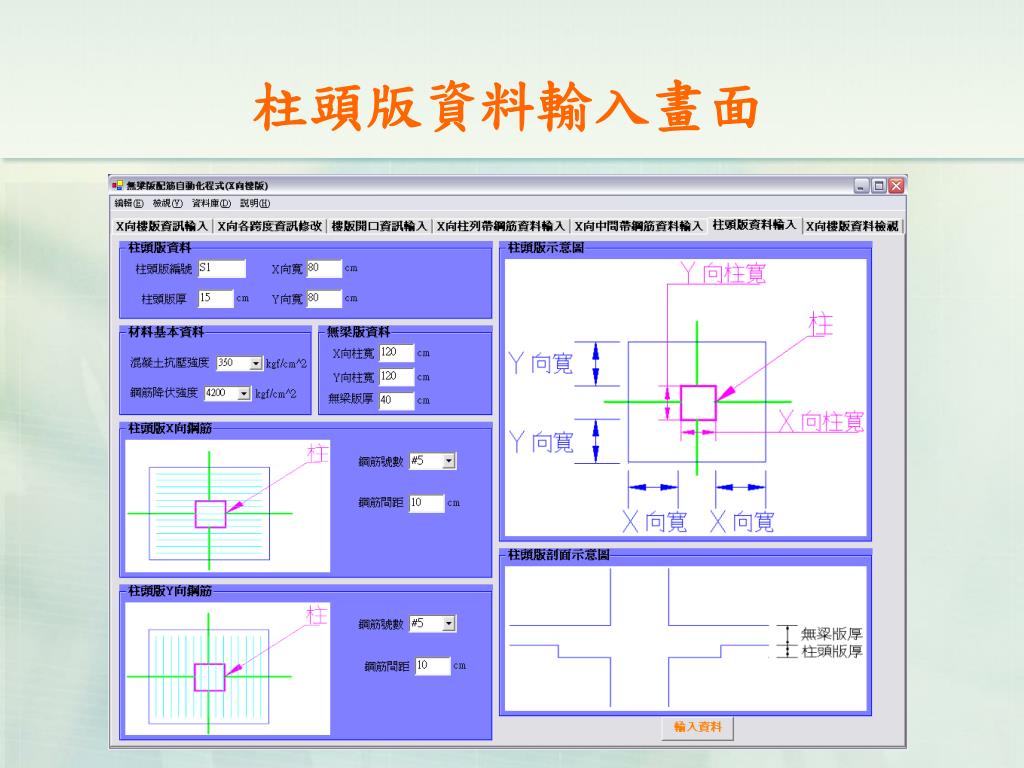

  49. 柱頭版資料輸入畫面

  50. 柱頭版S1配筋施工圖與鋼筋料單
