4641327

模式模擬資訊共通平台發展研究

張誠博士

中山科學研究院 系統發展中心


4641327

模式模擬資訊共通平台發展研究

  • 孫子兵法始計篇

    • 「夫未戰而廟算勝者,得算多也;未戰而廟算不勝者,得算少也。多算勝,少算不勝,而況於無算乎!吾以此觀之,勝負見矣。」

    • 廟算:模式模擬


4641327

模式模擬資訊共通平台發展研究

  • 模式模擬的基本概念

  • 本研究的目標

    • 問題描述

    • 研究方法

  • 模式模擬資訊共通平台

    • On-line模式模擬資訊共通平台

    • Off-line模式模擬資訊共通平台

  • 研究現況及未來發展方向

  • 結論


4641327

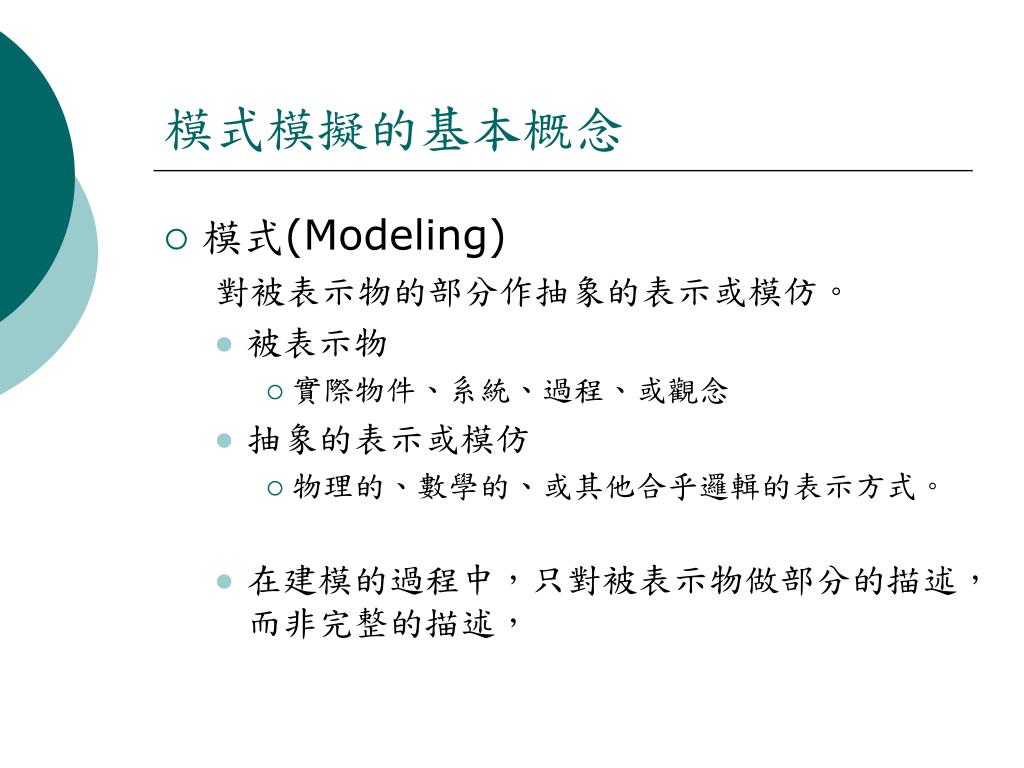

模式模擬的基本概念

  • 模式(Modeling)

    對被表示物的部分作抽象的表示或模仿。

    • 被表示物

      • 實際物件、系統、過程、或觀念

    • 抽象的表示或模仿

      • 物理的、數學的、或其他合乎邏輯的表示方式。

    • 在建模的過程中,只對被表示物做部分的描述,而非完整的描述,


4641327

模式模擬的基本概念

  • 模擬(Simulation)

    • 包括兩個動作:

      • 建模(Modeling)

      • 在模式上執行實驗

    • 模擬的目的

      • 為增進我們對被表示物(行為)的瞭解,或

      • 評估在模式運作上所採取的策略的優缺點。


4641327

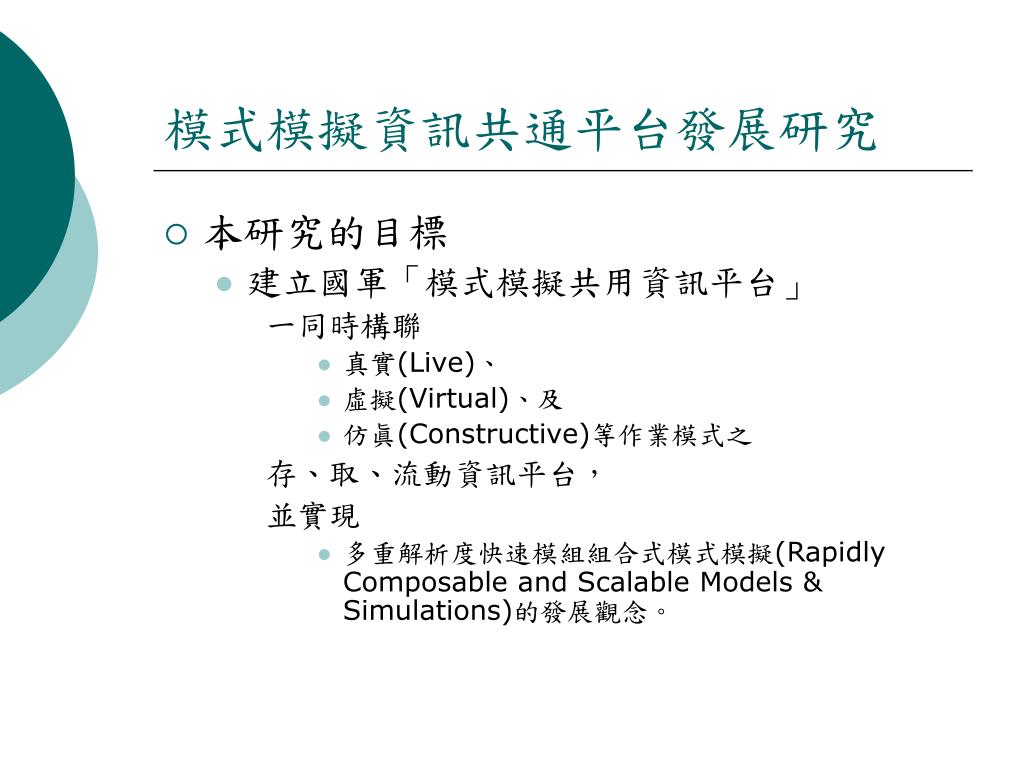

模式模擬資訊共通平台發展研究

  • 本研究的目標

    • 建立國軍「模式模擬共用資訊平台」

      一同時構聯

      • 真實(Live)、

      • 虛擬(Virtual)、及

      • 仿眞(Constructive)等作業模式之

        存、取、流動資訊平台,

        並實現

      • 多重解析度快速模組組合式模式模擬(Rapidly Composable and Scalable Models & Simulations)的發展觀念。


4641327

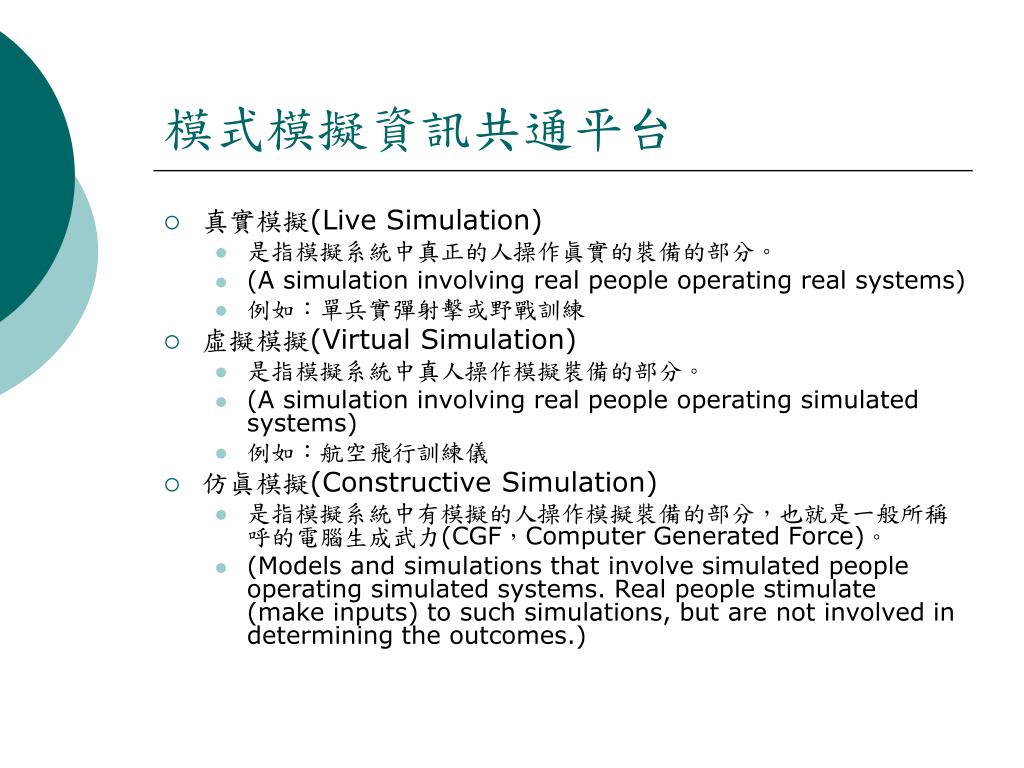

模式模擬資訊共通平台

  • 真實模擬(Live Simulation)

    • 是指模擬系統中真正的人操作眞實的裝備的部分。

    • (A simulation involving real people operating real systems)

    • 例如:單兵實彈射擊或野戰訓練

  • 虛擬模擬(Virtual Simulation)

    • 是指模擬系統中真人操作模擬裝備的部分。

    • (A simulation involving real people operating simulated systems)

    • 例如:航空飛行訓練儀

  • 仿眞模擬(Constructive Simulation)

    • 是指模擬系統中有模擬的人操作模擬裝備的部分,也就是一般所稱呼的電腦生成武力(CGF,Computer Generated Force)。

    • (Models and simulations that involve simulated people operating simulated systems. Real people stimulate (make inputs) to such simulations, but are not involved in determining the outcomes.)


4641327

模式模擬資訊共通平台

  • 多重解析度快速模組組合式模式模擬

    • (Rapidly Composable and Scalable Models & Simulations)

    • 包括兩個概念:

      • 快速模組組合(Rapidly Composable Models)及

      • 多重解析度模式(Scalable Models)。

    • 快速模組組合

      • 是指可快速的將模式庫中所需要的模組作組合,架構成所需要的模式模擬系統。

      • (Reusable models which are easily put together to conduct simulations)

    • 多重解析度模式

      • 是指模式庫中的模組可支援不同解析度的模式模擬。

      • (Multi-resolution models which can support different resolution simulations)


4641327

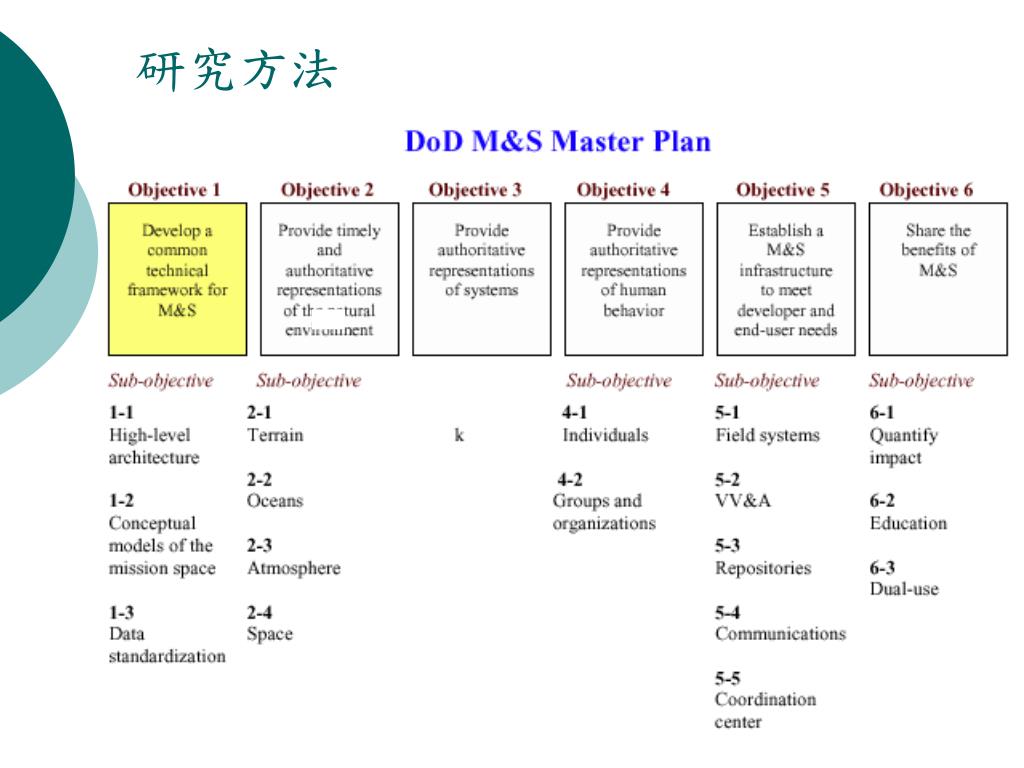

研究方法


4641327

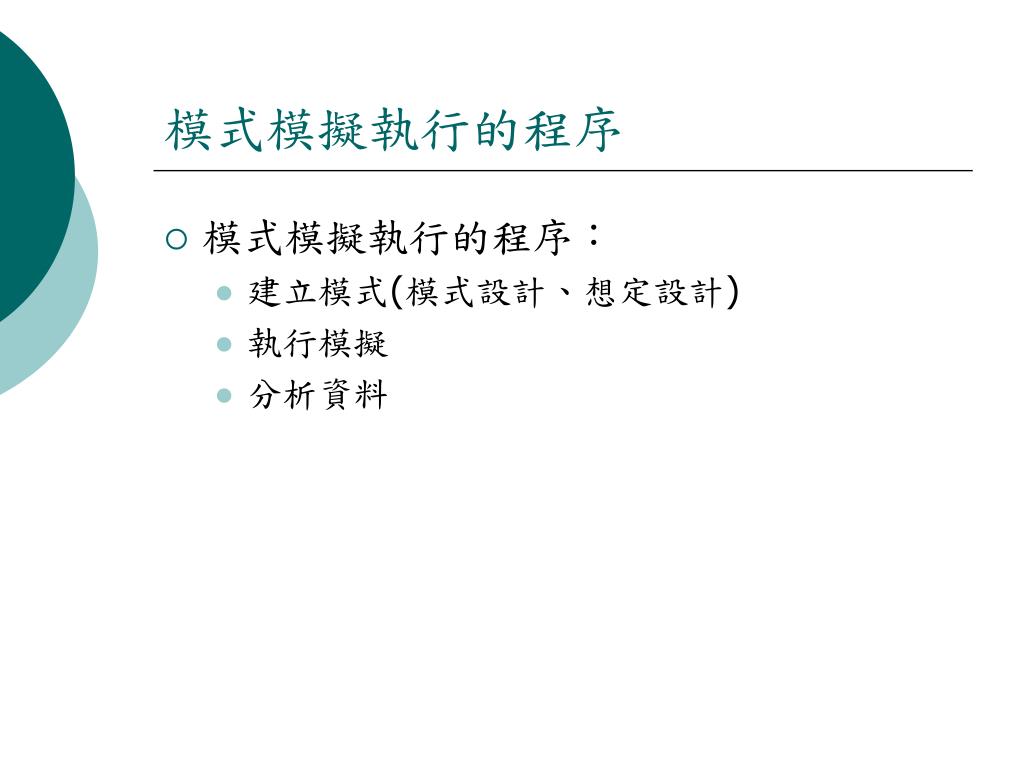

模式模擬執行的程序

  • 模式模擬執行的程序:

    • 建立模式(模式設計、想定設計)

    • 執行模擬

    • 分析資料


4641327

模式模擬共用關鍵性技術

  • 建模

    • 建立模式(模式資料庫)

      • 模擬仿眞然環境

        • (Provide timely and authoritative representations of the natural environment)

      • 系統模式

        • (Provide authoritative representations of system)

        • 例如:直昇機模式,相列雷達模式

      • 作戰人員行為模式

        • (Provide authoritative representations of human behavior)

        • 例如:防空攔截模式

    • 建立參數資料庫

    • 實驗設計(想定設計)

    • VV&A

  • 模擬輸出資料分析能力

    • Automated Capture of Reasoning / Context

  • 模式模擬共通平台

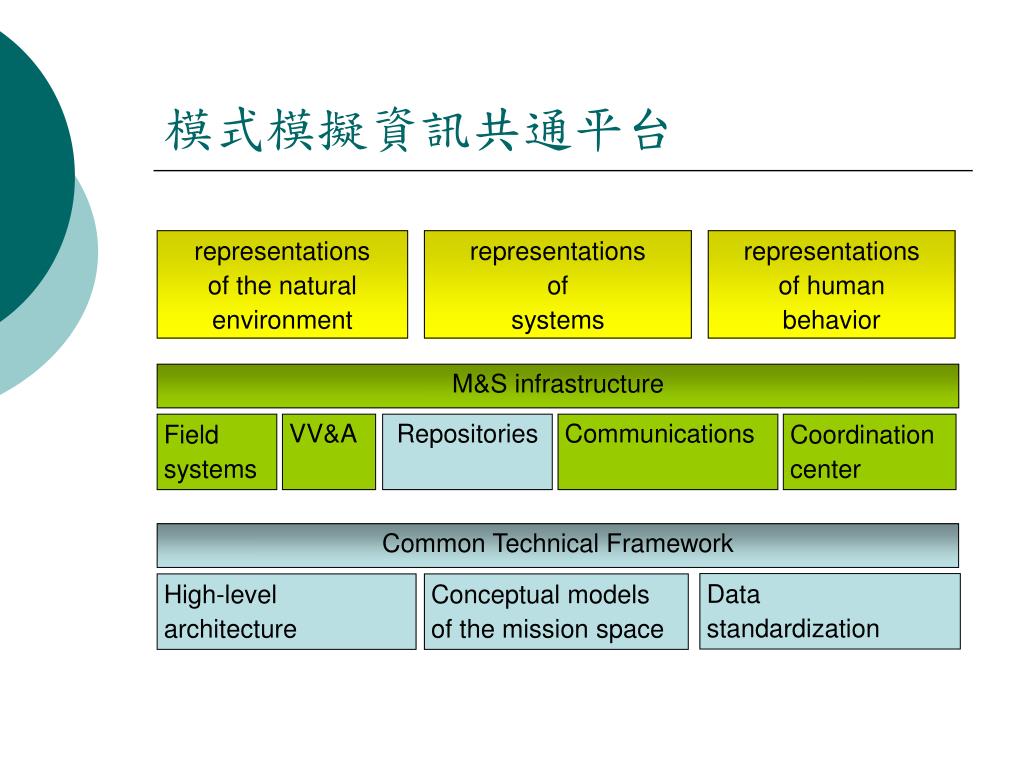

4641327

representations

of the natural

environment

representations

of

systems

representations

of human

behavior

M&S infrastructure

Field

systems

VV&A

Repositories

Communications

Coordination

center

Common Technical Framework

Data

standardization

High-level

architecture

Conceptual models

of the mission space

模式模擬資訊共通平台


4641327

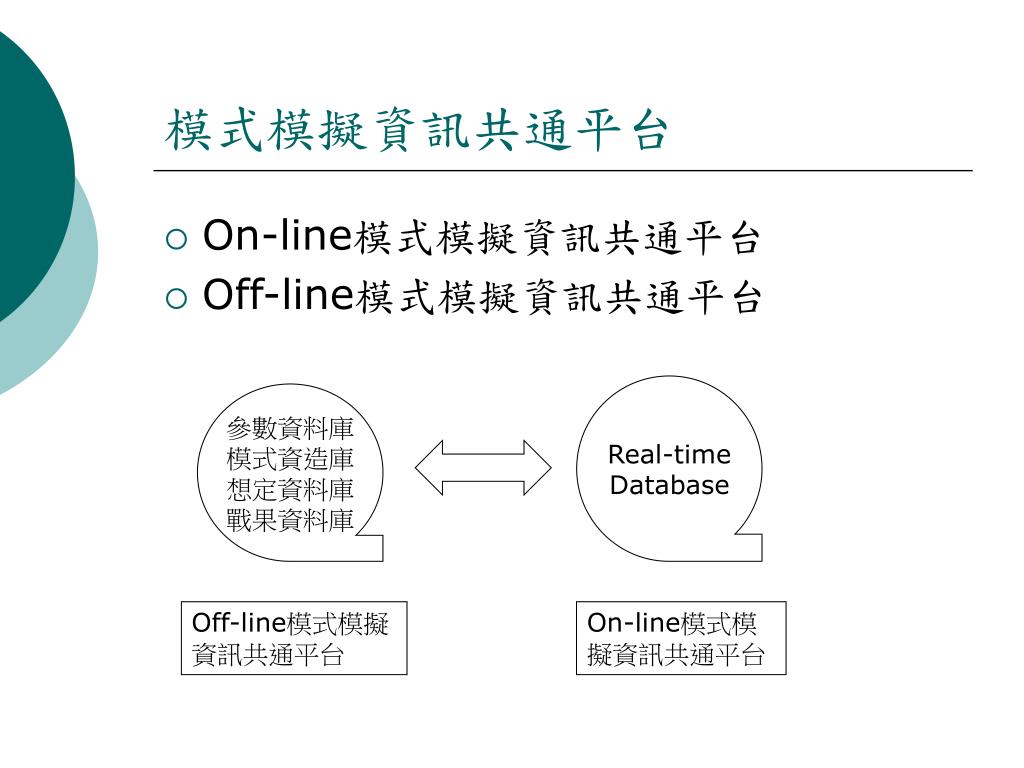

模式模擬資訊共通平台

  • On-line模式模擬資訊共通平台

  • Off-line模式模擬資訊共通平台

Real-time

Database

參數資料庫

模式資造庫

想定資料庫

戰果資料庫

Off-line模式模擬資訊共通平台

On-line模式模擬資訊共通平台


4641327

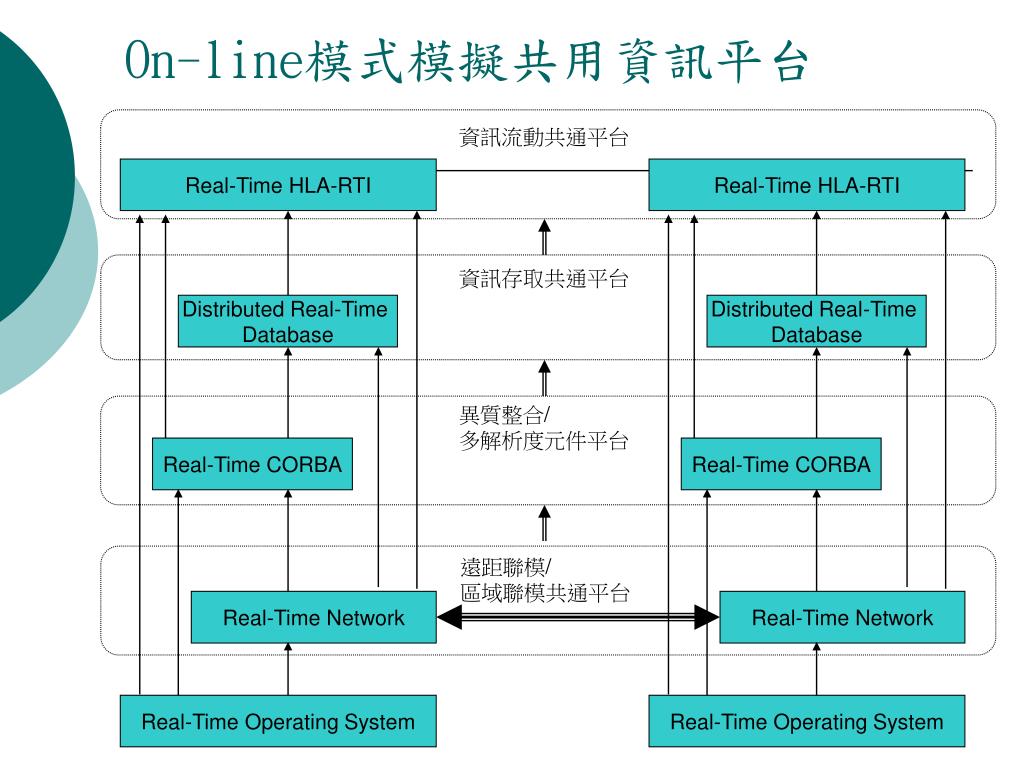

資訊流動共通平台

Real-Time HLA-RTI

Real-Time HLA-RTI

資訊存取共通平台

Distributed Real-Time

Database

Distributed Real-Time

Database

異質整合/

多解析度元件平台

Real-Time CORBA

Real-Time CORBA

遠距聯模/

區域聯模共通平台

Real-Time Network

Real-Time Network

Real-Time Operating System

Real-Time Operating System

On-line模式模擬共用資訊平台


On line

On-line模式模擬共用資訊平台

  • 資訊流通共通平台

    • HLA (High-Level Architecture)

      • 目前美軍所選定之模式模擬資訊流通及整合平台

      • 定義了分散式聯網模擬所需要的規範與格式

      • 沒有

        • 律定實施聯網模擬時系統設計所需的技術與架構。

        • 即時處理所需的規範以HLA為基礎

      • 展望

        • 設計Real-time HLA的規範與格式,並維持與現行HLA之共容,來支持資訊流通共通平台,

        • 利用此時機,開發自製的HLA,發展聯網模擬時系統設計所需的技術與架構,


On line1

receive

message

just before

screen update

B

C

true position

t1

generate state

update message

t2

state update

D

message

E

DRM estimate of

true position

display update

On-line模式模擬共用資訊平台

  • 資訊存取共通平台

    • 模式模擬資訊存、取、共享的機制

    • 分散式即時資料庫

    • 壢如:

      • 行動電話系統中分散式資料庫

      • Dead Reckoning


On line2

On-line模式模擬共用資訊平台

  • 異質整合/多解析度元件共通平台

    • 互動能力(interoperability)

      • 互動(cooperation)

        • 連線能力(connectivity)

          • 建立模式模擬存、取、流動共用資訊平台

      • 實質意義 (meaningful)

        • 訊息間解析度(resolution) 的一致性

          • 時間解析度(time resolution)

          • 資料解析度(data resolution)

          • 物件解析度(object resolution)


On line3

On-line模式模擬共用資訊平台

  • 遠距聯模/區域聯模共通平台

  • 即時系統作業平台


Off line

Off-line模式模擬共用資訊平台

  • MSRR

    • Modeling and Simulation Resource Repository

    • Off-line建立資料庫(包括參數資料庫、模式資料庫)存、取、共享的平台

    • 資料標準化(Data Standardization)

      • 建立資料存、取平台的基礎工作

  • CMMS

    • Conceptual Models of the Mission Space

    • 以MSRR為基礎,提供一個將被表示物模式化的機制


4641327

研究現況及未來發展方向


4641327

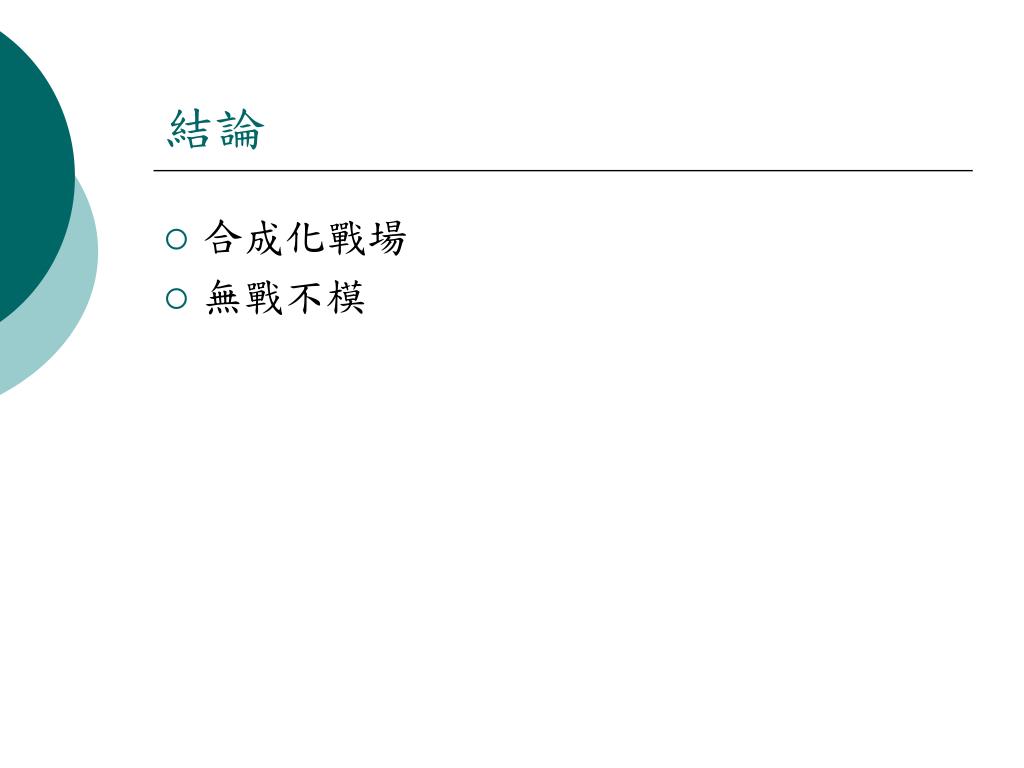

結論

  • 合成化戰場

  • 無戰不模
