РАКУРС – НПК «ГЕО»

«Определение точностных характеристик снимков QuickBird»

М.О. Громов

Jurmala, September 2005


ОБЩАЯ СХЕМА РАБОТ

Снимок уровня обработкиOrtho Ready Standard

Матрица высот с точностью 0,15 м.

Матрица высот с карты 1:25 000

Координаты опорных точек

Снимок уровня обработки

Standard

Исходные материалы

Пересчет координат контрольных точек

Построение ортофотопланов

Анализ результатов

Экономический анализ


Quickbird
Краткий обзор снимков QuickBird

Компания DigitalGlobe поставляет снимки следующих уровней обработки

В качестве исходных данныхдля получения ортоизображений предназначены снимки уровня Basic и Standard Ortho Ready.



Общий вид снимка после внешнего ориентирования, с нанесенными опорными точками

Ориентирование производилось с использованием RPC коэффициентов.

Использовалось 35 точек: 10 опорных25 контрольных


Tin 0 15
Общий вид ориентирования, с нанесенными опорными точкамиTIN полученного по материалам аэросъемки с точностью 0,15 м.

TINпо горизонталям, набору пикетов а также структурным линиямописывающим искусственные объекты.


Общий вид матрицы высот с точками привязки.

Видно, что матрица высот очень подробно описывает как формы рельефа, так и искусственные объекты.


1 25000
Общий вид района работ с нанесенными горизонталями карты м-ба 1:25000


Tin 1 25000
Общий вид нанесенными горизонталями карты м-ба 1:25000TIN полученного по карте м-ба 1:25000.


Tin 1 250001

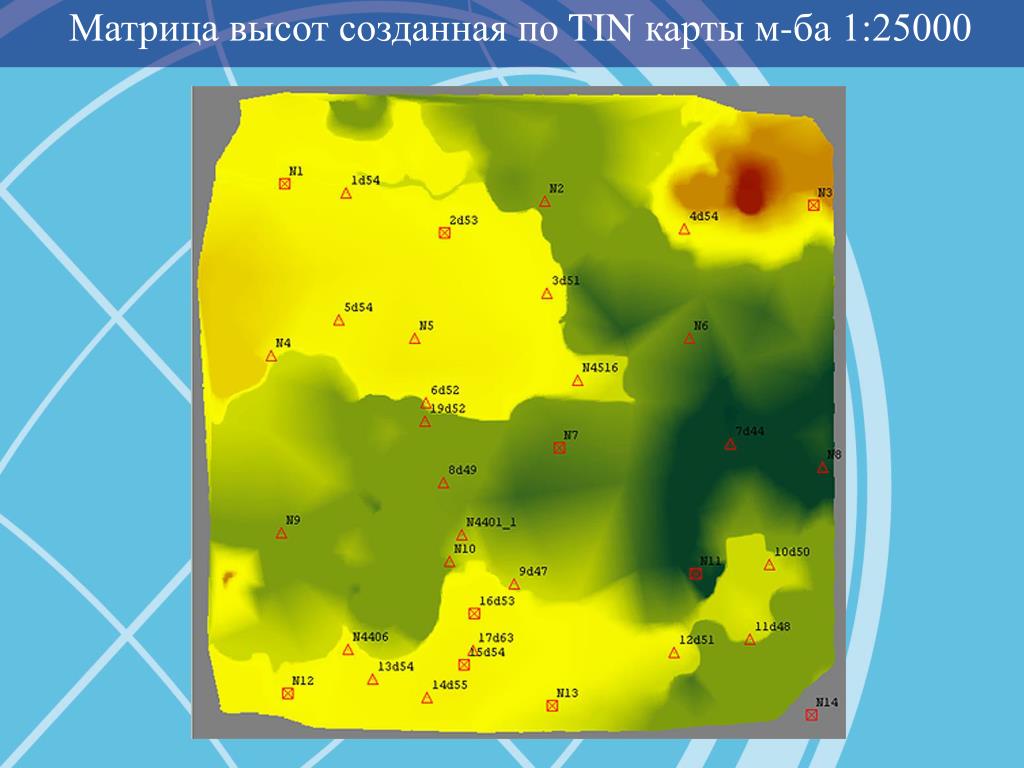

Матрица высот созданная по нанесенными горизонталями карты м-ба 1:25000TIN карты м-ба 1:25000


Quickbird standard
Характеристики точности снимков QuickBirdуровня обработки Standard

Разности плановых наземных координат X и Y, определенных по снимкуStandard, и полученных в результате пересчета известных координат в WGS84/UTM.

Min X = -8.564 м Min Y = +3.769 м

Max X = -13.360 м Max Y = +8.406 м

Среднее X = -11.058 м Среднее Y= +6.415 м

Исключив систематическую ошибку:

Min X = -2.302 м Min Y = -2.646 м

Max X = +2.309 м Max Y = +1.991м

СКО X = 1.390 мСКОY = 1.050 м

СКО XY =1.740 м MaxXY = 2.940м


Соответствие полученных продуктов требованиям, предъявляемым к ортофотопланам

По снимку QuickBird уровня Standard Ortho Ready, матрице высот точности 0.15 м и опорным точкам, определенным по фотоплану масштаба 1 : 1 000, получено ортоизображение СКО которого составляет около 1 пикселя. Учитывая что ошибки определяются в основном точностью первоначального опознавания опорных точек, дискретность которой не может быть лучше разрешения, можно утверждать, что это максимально достижимая для такого разрешения точность.

В соответствии с инструкцией ЦНИИГАиК ГКИНП (ГНТА)- 02-036-02 «…Величины погрешностей в плановом положении опорных и контрольных точек не должны превышать в масштабе создаваемого фотоплана 0,5мм. в равнинных и всхолмленных территориях и 0,7 - мм в горных».


Сравнительный анализ экономической эффективности приобретения снимка QuickBird Orthо 1 : 5 000 и изготовления ортофотопланов в системе PHOTOMOD

При создании ортофотоплана масштаба 1 : 5 000 используя системуPHOTOMOD, затраты на её покупку окупаются уже при обработке всего лишь одного стандартного снимка QuickBird.


Спасибо за внимание. экономической эффективности приобретения снимка
